西安赛维技术培训－－平板机类海信电视常见问题分析处理（一）西安赛维刘长军机型：TLM32E29机芯：液晶－MST9故障现象：热机信号弱，行不同步．分析:因为此机是热机后出现故障,因此怀疑是某元件热稳定性不良造成.仔细观察故障,发现故障出现时,先是无彩色,而后出现雪花点,随后即出现行不同步,类似于跑台的症状.此时输入AV信号则可正常显示,这说明问题出在高中频通道,不在后级.从原理图可知,此机的高中频电路结构与普通CRT机电路结构大致相同,因此检修方法也与之相同.首先检测高频头的工作状态,发现其出故障时供电脚电压仅为1.8V,远低于正常的5V,再测AGC、SDA、SCL脚电压均低于正常值,至此问题就很明确了,是供电异常导致的高中频电路不能正常工作.当断开L18后复测5V依然为1.8V,这就排除了高频头短路的可能.继续往前测至N18输出端,电压也为1.8V,测输入端仅为4V!再往前测,其12V始终正常稳定,那么就可以确定问题只能出在R294上了,于是取下R294测量,发现其阻值由三十多欧在快速下降至正常的二十欧.试用烙铁加热此电阻并监测阻值,发现其阻值会随加热迅速上升.更换电阻R294后故障排除.由此事例可以看出，测量关键点的电压的变化依然是我们判断故障的重要依据。
机型：TLM4007U机芯：液晶－MST9故障现象：收台少分析:开机检测,本地可收视频道为58套节目,但此机自动搜索后仅收20余套节目,因此可以确定此故障必然出在高频头上.开机实测高频头供电5V,AGC电压3.8V,SDA电压4.0V,SCL电压4.0V均正常,当测至调谐端时却只有12V,显然收台少的原因就是因调谐电压过低造成的.遂检查调谐电压的升压电路,直观发现用于振荡的三极管Q21已严重炸裂,直接用2SC1815代换,再测调谐电压已恢复至32V,重新搜台故障排除.故障多发点Q21正常工作电压:b=2.2vc=12ve=0v高频头调谐需要的33V电压,由自激振荡电路加一个电容充放电来提供,通过L23,C150和C151产生一个频率约800kHz,基准电压12V,峰峰值28V的正弦波,再通过D57不断开关和CA30不断充放电使电压到达到40V,再通过一个33V（D56）的稳压管产生33V电压。

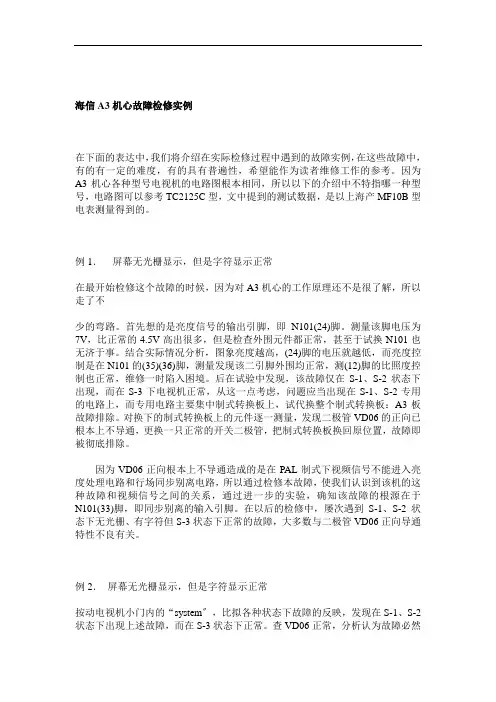

海信A3机心故障检修实例在下面的表达中，我们将介绍在实际检修过程中遇到的故障实例，在这些故障中，有的有一定的难度，有的具有普遍性，希望能作为读者维修工作的参考。
因为A3机心各种型号电视机的电路图根本相同，所以以下的介绍中不特指哪一种型号，电路图可以参考TC2125C型，文中提到的测试数据，是以上海产MF10B型电表测量得到的。
例1．屏幕无光栅显示，但是字符显示正常在最开始检修这个故障的时候，因为对A3机心的工作原理还不是很了解，所以走了不少的弯路。
首先想的是亮度信号的输出引脚，即N101(24)脚。
测量该脚电压为7V，比正常的4.5V高出很多，但是检查外围元件都正常，甚至于试换N101也无济于事。
结合实际情况分析，图象亮度越高，(24)脚的电压就越低，而亮度控制是在N101的(35)(36)脚，测量发现该二引脚外围均正常，测(12)脚的比照度控制也正常，维修一时陷入困境。
后在试验中发现，该故障仅在S-1、S-2状态下出现，而在S-3下电视机正常，从这一点考虑，问题应当出现在S-1、S-2专用的电路上，而专用电路主要集中制式转换板上，试代换整个制式转换板：A3板故障排除。
对换下的制式转换板上的元件逐一测量，发现二极管VD06的正向已根本上不导通，更换一只正常的开关二极管，把制式转换板换回原位置，故障即被彻底排除。
因为VD06正向根本上不导通造成的是在PAL制式下视频信号不能进入亮度处理电路和行场同步别离电路，所以通过检修本故障，使我们认识到该机的这种故障和视频信号之间的关系，通过进一步的实验，确知该故障的根源在于N101(33)脚，即同步别离的输入引脚。
在以后的检修中，屡次遇到S-1、S-2状态下无光栅、有字符但S-3状态下正常的故障，大多数与二极管VD06正向导通特性不良有关。
例2．屏幕无光栅显示，但是字符显示正常按动电视机小门内的“system〞，比拟各种状态下故障的反映，发现在S-1、S-2状态下出现上述故障，而在S-3状态下正常。
下面将为大家详细介绍一下关于日常怎么保养维修海信电视机的小技巧。
1. 闪屏
解决方法
（1）使用液晶电视机时,它的屏幕经常出现闪屏的现象,遇到这样问题,很多人选择先关机,然后再开机,其它的功能都正常,比如声音,遥控按钮等。
（2）可能是液晶屏幕背光灯的保护电路断开,闪屏是背光灯的电压异常导致的,因为液晶显示器最重要的部件是显示器,加上保护电路。
（3）先检查背光灯升压板的插座连接是否正常,若有开焊的地方,重新焊接上；再检查插座是否插紧,若插紧了,就没有问题。
2.开机没有反映
（1）将液晶电视机打开后,发现没有反应,但声音,遥控等正常,先检查背光灯电路的供电电压,若供电电压不正常,会导致这种现象。
一般的大屏幕电压为24V,
小屏幕电压为12V,电视机的说明书也有标注。
（2）接着检查背光灯的开关控制信号,查看是否为高平启动,勘测信号波形是否正常,若有问题,进行相对应的检修,具体操作从实际情况出发。
（3）如果不能解决,应该升压板问题,先换一个新的升压板,要是还是不行,那就是多位背光灯故障,检查电路,跟换一个新的背光灯。
（4）使用液晶电视机时,最常见的故障是接触不良,它表现为不显示,也没有声音,需要先检查背光灯和声音系统,然后再逐步判断,进行逐步维修。
（5）开机后,电源灯不亮,很有可能是电源板故障,也有可能是CPU出现故障,先用万能表或者测试笔检测一下,若有问题,参考实际损坏情况,选择适当更换或维修。
以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、海信电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

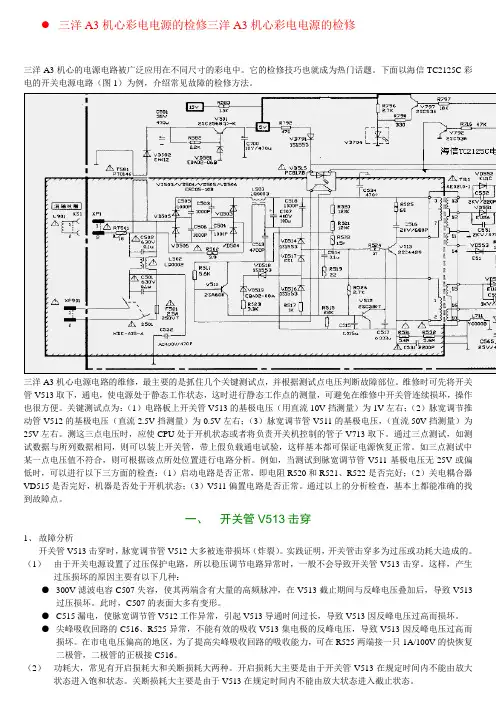

三洋A3机心彩电电源的检修三洋A3机心彩电电源的检修三洋A3机心的电源电路被广泛应用在不同尺寸的彩电中。
它的检修技巧也就成为热门话题。
下面以海信TC2125C彩电的开关电源电路（图1）为例，介绍常见故障的检修方法。
三洋A3机心电源电路的维修，最主要的是抓住几个关键测试点，并根据测试点电压判断故障部位。
维修时可先将开关管V513取下，通电，使电源处于静态工作状态，这时进行静态工作点的测量，可避免在维修中开关管连续损坏，操作也很方便。
关键测试点为：（1）电路板上开关管V513的基极电压（用直流10V挡测量）为1V左右；（2）脉宽调节推动管V512的基极电压（直流2.5V挡测量）为0.5V左右；（3）脉宽调节管V511的基极电压，（直流50V挡测量）为25V左右。
测这三点电压时，应使CPU处于开机状态或者将负责开关机控制的管子V713取下。
通过三点测试，如测试数据与所列数据相同，则可以装上开关管，带上假负载通电试验，这样基本都可保证电源恢复正常。
如三点测试中某一点电压值不符合，则可根据该点所处位置进行电路分析。
例如，当测试到脉宽调节管V511基极电压无25V或偏低时，可以进行以下三方面的检查：（1）启动电路是否正常，即电阻R520和R521、R522是否完好；（2）关电耦合器VD515是否完好，机器是否处于开机状态；（3）V511偏置电路是否正常。
通过以上的分析检查，基本上都能准确的找到故障点。
一、开关管V513击穿1、故障分析开关管V513击穿时，脉宽调节管V512大多被连带损坏（炸裂）。
实践证明，开关管击穿多为过压或功耗大造成的。
（1）由于开关电源设置了过压保护电路，所以稳压调节电路异常时，一般不会导致开关管V513击穿。
这样，产生过压损坏的原因主要有以下几种：●300V滤波电容C507失容，使其两端含有大量的高频脉冲，在V513截止期间与反峰电压叠加后，导致V513过压损坏。
此时，C507的表面大多有变形。

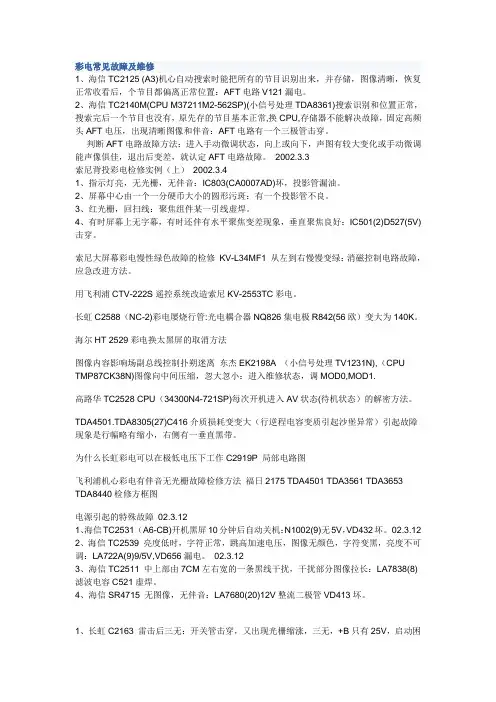

彩电常见故障及维修1、海信TC2125 (A3)机心自动搜索时能把所有的节目识别出来，并存储，图像清晰，恢复正常收看后，个节目都偏离正常位置：AFT电路V121漏电。
2、海信TC2140M(CPU M37211M2-562SP)(小信号处理TDA8361)搜索识别和位置正常，搜索完后一个节目也没有，原先存的节目基本正常,换CPU,存储器不能解决故障，固定高频头AFT电压，出现清晰图像和伴音：AFT电路有一个三极管击穿。
判断AFT电路故障方法：进入手动微调状态，向上或向下，声图有较大变化或手动微调能声像俱佳，退出后变差，就认定AFT电路故障。
2002.3.3索尼背投彩电检修实例（上）2002.3.41、指示灯亮，无光栅，无伴音：IC803(CA0007AD)坏，投影管漏油。
2、屏幕中心由一个一分硬币大小的圆形污斑：有一个投影管不良。
3、红光栅，回扫线：聚焦组件某一引线虚焊。
4、有时屏幕上无字幕，有时还伴有水平聚焦变差现象，垂直聚焦良好：IC501(2)D527(5V)击穿。
索尼大屏幕彩电慢性绿色故障的检修KV-L34MF1 从左到右慢慢变绿：消磁控制电路故障，应急改进方法。
用飞利浦CTV-222S遥控系统改造索尼KV-2553TC彩电。
长虹C2588（NC-2)彩电屡烧行管:光电耦合器NQ826集电极R842(56欧）变大为140K。
海尔HT 2529彩电换太黑屏的取消方法图像内容影响场副总线控制扑朔迷离东杰EK2198A （小信号处理TV1231N),（CPU TMP87CK38N)图像向中间压缩，忽大忽小：进入维修状态，调MOD0,MOD1.高路华TC2528 CPU（34300N4-721SP)每次开机进入AV状态(待机状态）的解密方法。
TDA4501.TDA8305(27)C416介质损耗变变大（行逆程电容变质引起沙堡异常）引起故障现象是行幅略有缩小，右侧有一垂直黑带。
为什么长虹彩电可以在极低电压下工作C2919P 局部电路图飞利浦机心彩电有伴音无光栅故障检修方法福日2175 TDA4501 TDA3561 TDA3653 TDA8440检修方框图电源引起的特殊故障02.3.121、海信TC2531 （A6-CB)开机黑屏10分钟后自动关机：N1002(9)无5V，VD432坏。

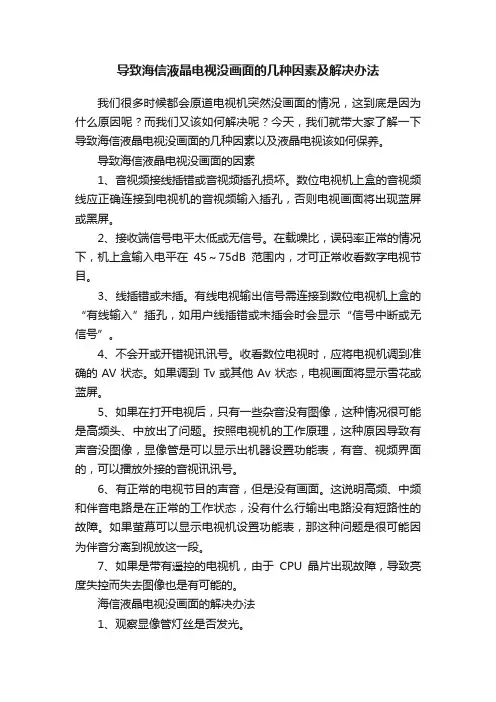

导致海信液晶电视没画面的几种因素及解决办法我们很多时候都会原道电视机突然没画面的情况，这到底是因为什么原因呢？而我们又该如何解决呢？今天，我们就带大家了解一下导致海信液晶电视没画面的几种因素以及液晶电视该如何保养。
导致海信液晶电视没画面的因素1、音视频接线插错或音视频插孔损坏。
数位电视机上盒的音视频线应正确连接到电视机的音视频输入插孔，否则电视画面将出现蓝屏或黑屏。
2、接收端信号电平太低或无信号。
在载噪比，误码率正常的情况下，机上盒输入电平在45～75dB范围内，才可正常收看数字电视节目。
3、线插错或未插。
有线电视输出信号需连接到数位电视机上盒的“有线输入”插孔，如用户线插错或未插会时会显示“信号中断或无信号”。
4、不会开或开错视讯讯号。
收看数位电视时，应将电视机调到准确的AV状态。
如果调到Tv或其他Av状态，电视画面将显示雪花或蓝屏。
5、如果在打开电视后，只有一些杂音没有图像，这种情况很可能是高频头、中放出了问题。
按照电视机的工作原理，这种原因导致有声音没图像，显像管是可以显示出机器设置功能表，有音、视频界面的，可以播放外接的音视讯讯号。
6、有正常的电视节目的声音，但是没有画面。
这说明高频、中频和伴音电路是在正常的工作状态，没有什么行输出电路没有短路性的故障。
如果萤幕可以显示电视机设置功能表，那这种问题是很可能因为伴音分离到视放这一段。
7、如果是带有遥控的电视机，由于CPU晶片出现故障，导致亮度失控而失去图像也是有可能的。
海信液晶电视没画面的解决办法1、观察显像管灯丝是否发光。
发光，此时慢慢调节高压包上的栅帘旋扭同时观察萤幕的变化，大致会出现三种情况：A、无变化，说明显像管栅阴极电压异常；检查200v视放供电是否正常。
B、垂直一条亮线，原因是行偏转线圈开路或焊点有虚焊现象。
C、水准一条亮线，原因较多，除了场偏转线圈开路或焊点有虚焊或者场输出块焊点有虚焊外，场振荡、到场输出的信号传输电路都有可能造成故障。

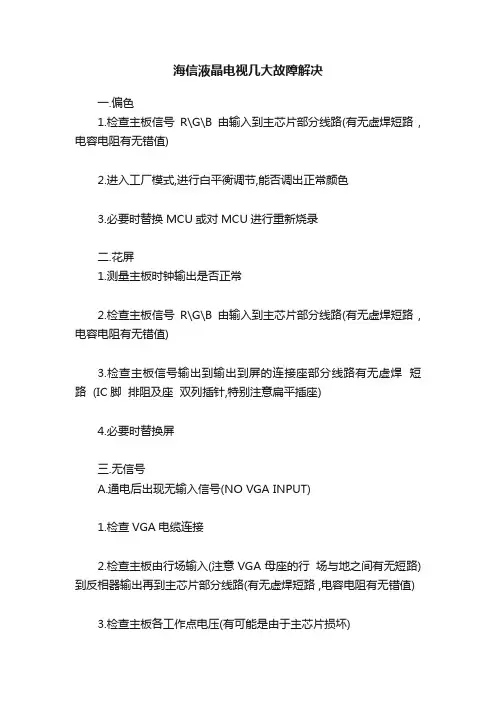

海信液晶电视几大故障解决
一.偏色
1.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路,电容电阻有无错值)
2.进入工厂模式,进行白平衡调节,能否调出正常颜色
3.必要时替换MCU或对MCU进行重新烧录
二.花屏
1.测量主板时钟输出是否正常
2.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路,电容电阻有无错值)
3.检查主板信号输出到输出到屏的连接座部分线路有无虚焊短路 (IC脚排阻及座双列插针,特别注意扁平插座)
4.必要时替换屏
三.无信号
A.通电后出现无输入信号(NO VGA INPUT)
1.检查VGA电缆连接
2.检查主板由行场输入(注意VGA母座的行场与地之间有无短路)到反相器输出再到主芯片部分线路(有无虚焊短路 ,电容电阻有无错值)
3.检查主板各工作点电压(有可能是由于主芯片损坏)
B.通电后出现超出显示(VGA NOT SUPPORT) or(FREQENCY OUT OF RANGE)
1.检查电脑输入信号是否超出范围
2.检查主板各个工作点的电压(有可能是由于主芯片损坏)
四.画面闪(字抖动)
1.用自动调节或用手动调节"相位"能否调好
2.检查主板各个工作点的电压(有可能是由于主芯片损坏)
3.检查锁相回路电容电阻有无错值
4.检查主板由行场输入到反相器输出再到主芯片部分线路(有无虚焊短路电容电阻有无错值)
五.重影
1.检查输入信号,是否因为接分配而引起或VGA电缆不合规格引起
2.检查主板VGA座有无虚焊,连焊
3.检查主板由信号输入到芯片部分线路有无虚焊,短路,电容电阻错值
4.检查主板各工作点电压(有可能是由于主芯片损坏)。
家里的海信电视如果出现了故障，我们应该怎么进行维修呢？下面就教给大家常见的故障维修方法。
一、电视机突然无信号：解决方法：此故障分为二种情况，第一通电后出现无输入信号;第二通电后出现超出显示。
(1)出现无输入信号时，应检查信号电缆连接是否正常;检查主板由行场输入到反相器输出再到主芯片部份电路有无虚焊/短路现象;检查主板各工作点电压是否正常。
(2)出现超出显示时，应检查计算机输入信号是否超出范围;检查主板各个工作点的电压。
二、电视机有声音无图像：原因：首先怀疑是高频头出了问题,这会直接导致这个情况。
还有是色彩制式没有调整对,没有调节到亮度出来,通过遥控器调整色彩制式检查。
解决方法：(1)高频头损坏之后,是没有图像的输入的,所以电视机屏幕上面是没有图像显示,检查高频头的相关参数是否正常,再进行更换。
(2)调整电视机的色彩制式,这也是引起的原因之一,通常这种情况是比较少的。
关掉电视的时候,在关的一瞬间可以看到电视机的光亮,而且是有一点放电的声音,那么可以断定的是电视机的显像管是正常的。
三、电视机画面闪：解决方法：出现此故障时，用自动或手动调节“相位”能否调好;检查主板各个工作点的电压是否正常;检查锁相回路电容、电阻有无变值;检查主板由行场输入到反相器输出再到芯片部分电路有无虚焊、短路现象。
四、电视机磁化磁化原因：电视机受过剧烈振动、电视机内部的消磁电阻损坏、受旁边带磁物体的磁化影响、电视机里面的偏转线圈或色纯磁环移位解决方法：受到剧烈震动之后的电视机,会出现更多的情况,也不能确定是元件的损伤还是人为的因素。
要请专业的维修人员进行修理,如果是画面能够显示,除了有屏幕的光晕现象一切正常,那么就用专业的消磁器就能够解决。
五、电视机整机没有电整机无电原因：这是一个很简单的故障,主要是由电视机的机内电源和机外电源两种情况造成的。
一般是机外电源的故障率会较高一些。
比较容易损坏的是一些机内的小元件。
解决方法：如果是电源部分的原因,检修起来比较简单,通常更换了这些零部件之后,就能够解决到问题。
电视机在使用一定的时间后，可能出现没有声音或图像的问题，就是电视机看视频卡顿，这是什么原因造成的，要是知道没有声音或图像是什么原因，定要尽快修改。
经过一番寻找，发现电视机卡顿，有五个因素，内容如下，不妨先看看吧！
1.电视没有声音或图像
首先你先检查电源线是否接在墙上的插座里，而墙上的插座是否通电；其次检查你有没有按下电源按钮或待机键。
然后看看画面亮度和对比度设置，最后再看看你的音量设置是否正确。
2.电视画面正常但是没有声音
首先检查你的音量，然后看看你的电视或遥控器是否设置成了静音模式。
3.电视没有画面或图像黑白
调整图像设置并且检查彩色制式。
4.电视声音和图像受到干扰
找出影响电视机的电器，并将其远离电视机。
将电视机的电影插头插入别的插座。
5.电视画面模糊或有雪花，图像失真
在我们日常生活中非常普遍，首先需要检查电视的天线方向、位置和连接。
接下来，调整天线方向或再次设定频道或微调频道。
啄木鸟家庭维修，全国直营连锁22家子公司，覆盖200+个城市，拥有1000+个服务网点，数万名优秀的维修工程师。
啄木鸟家庭维修在家修行业内推行维修一口价，并实行维修后整机保修90天政策。
电视维修就找啄木鸟,快速上门服务,切实解决用户问题，杜绝“小病大修”，让用户明明白白消费。
啄木鸟家庭维修平台优势
【极速上门】节假日无休，24小时服务，30分钟极速上门【价格透明】明码标价，无隐形消费，修不好不收费
【质量保障】所有维修项目均可享受3个月至1年保修期【专业师傅】所有师傅均经过专业培训，考试合格后持证上岗【服务全回访】所有服务全回访，服务质量双保险。

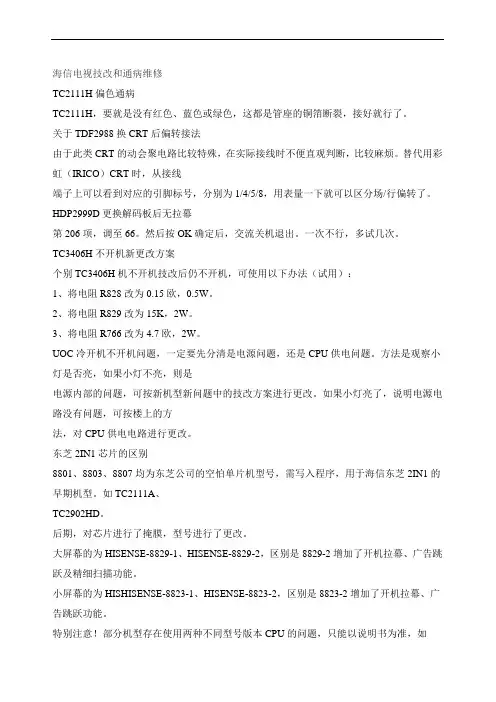

海信电视技改和通病维修TC2111H偏色通病TC2111H，要就是没有红色、蓝色或绿色，这都是管座的铜箔断裂，接好就行了。
关于TDF2988换CRT后偏转接法由于此类CRT的动会聚电路比较特殊，在实际接线时不便直观判断，比较麻烦。
替代用彩虹（IRICO）CRT时，从接线端子上可以看到对应的引脚标号，分别为1/4/5/8，用表量一下就可以区分场/行偏转了。
HDP2999D更换解码板后无拉幕第206项，调至66。
然后按OK确定后，交流关机退出。
一次不行，多试几次。
TC3406H不开机新更改方案个别TC3406H机不开机技改后仍不开机，可使用以下办法（试用）：1、将电阻R828改为0.15欧，0.5W。
2、将电阻R829改为15K，2W。
3、将电阻R766改为4.7欧，2W。
UOC冷开机不开机问题，一定要先分清是电源问题，还是CPU供电问题。
方法是观察小灯是否亮，如果小灯不亮，则是电源内部的问题，可按新机型新问题中的技改方案进行更改。
如果小灯亮了，说明电源电路没有问题，可按楼上的方法，对CPU供电电路进行更改。
东芝2IN1芯片的区别8801、8803、8807均为东芝公司的空怕单片机型号，需写入程序，用于海信东芝2IN1的早期机型。
如TC2111A、TC2902HD。
后期，对芯片进行了掩膜，型号进行了更改。
大屏幕的为HISENSE-8829-1、HISENSE-8829-2，区别是8829-2增加了开机拉幕、广告跳跃及精细扫描功能。
小屏幕的为HISHISENSE-8823-1、HISENSE-8823-2，区别是8823-2增加了开机拉幕、广告跳跃功能。
特别注意！部分机型存在使用两种不同型号版本CPU的问题，只能以说明书为准，如TC2111A、TC2118H、TF2918H等。
TF2908U屡坏CPUCPU（5AE5-3E98）按键输入和同步输入紧挨在一起，键盘引线绕CRT半周，极易引入静电，造成同步脚击穿，前期维修时在键盘脚加韩6.5V稳压管，加稳压二极管效果很好。
