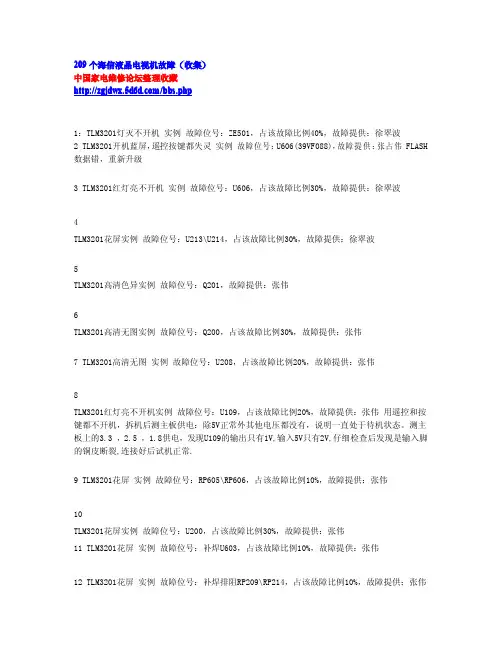

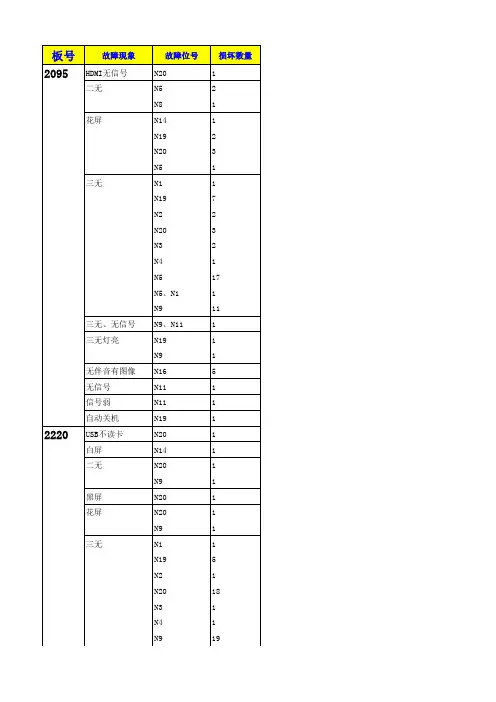

209个海信液晶电视机故障(收集)中国家电维修论坛整理收藏/bbs.php1:TLM3201灯灭不开机实例故障位号:ZE501,占该故障比例40%,故障提供:徐翠波2TLM3201开机蓝屏,遥控按键都失灵实例故障位号:U606(39VF088),故障提供:张占伟FLASH 数据错,重新升级3TLM3201红灯亮不开机实例故障位号:U606,占该故障比例30%,故障提供:徐翠波4TLM3201花屏实例故障位号:U213\U214,占该故障比例30%,故障提供:徐翠波5TLM3201高清色异实例故障位号:Q201,故障提供:张伟6TLM3201高清无图实例故障位号:Q200,占该故障比例30%,故障提供:张伟7TLM3201高清无图实例故障位号:U208,占该故障比例20%,故障提供:张伟8TLM3201红灯亮不开机实例故障位号:U109,占该故障比例20%,故障提供:张伟用遥控和按键都不开机,拆机后测主板供电:除5V正常外其他电压都没有,说明一直处于待机状态。
测主板上的3.3,2.5,1.8供电,发现U109的输出只有1V,输入5V只有2V,仔细检查后发现是输入脚的铜皮断裂,连接好后试机正常.9TLM3201花屏实例故障位号:RP605\RP606,占该故障比例10%,故障提供:张伟10TLM3201花屏实例故障位号:U200,占该故障比例30%,故障提供:张伟11TLM3201花屏实例故障位号:补焊U603,占该故障比例10%,故障提供:张伟12TLM3201花屏实例故障位号:补焊排阻RP209\RP214,占该故障比例10%,故障提供:张伟13TLM3201开机启动慢实例故障位号:U606重写FLASH,占该故障比例50%,故障提供:张伟14TLM3201控制失灵实例故障位号:U604(24LC64),占该故障比例50%,故障提供:张伟15TLM3201亮度不记忆实例故障位号:重写U606,占该故障比例90%,故障提供:张伟16TLM3201满屏竖线实例故障位号:U213(DDR),占该故障比例30%,故障提供:张伟17TLM3201三无实例故障位号:NE003,占该故障比例10%,故障提供:亓勇18TLM3201三无实例故障位号:U600(高频头),占该故障比例5%,故障提供:张伟供电对地短路19TLM3201三无实例故障位号:U604,占该故障比例20%,故障提供:张伟20TLM3201三无(1017炸裂)实例故障位号:NE001RE012RE014RE013RE026QE001QE002 VE001RE008RE010,占该故障比例30%,故障提供:张伟该故障在前期生产板号为510A出现NE001炸件是经常损坏的件基本都是这些21TLM3201三无灯亮实例故障位号:NE001,占该故障比例30%,故障提供:亓勇22TLM3201三无灯亮实例故障位号:U603,占该故障比例15%,故障提供:闫海23TLM3201搜台少实例故障位号:D102,占该故障比例60%,故障提供:徐翠波24TLM3201搜台无信号实例故障位号:U600,占该故障比例60%,故障提供:徐翠波25TLM3201图像颜色不正,并带有拖尾实例故障位号:U107(IRF7314),故障提供:张占伟屏供电控制芯片不良,造成屏供电电压低。

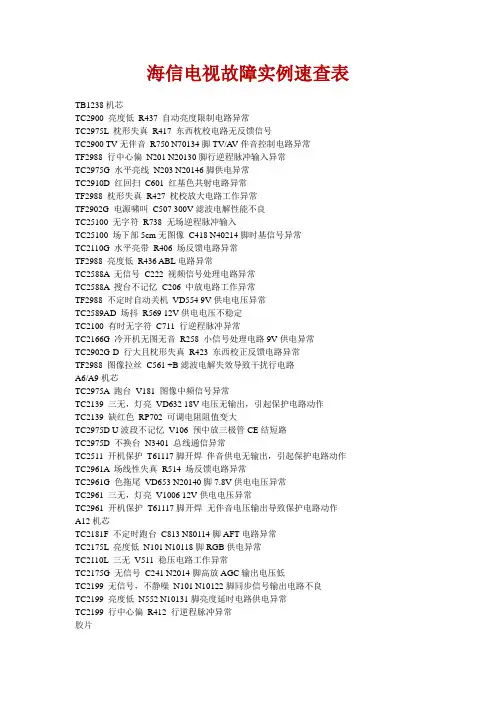

海信电视故障实例速查表TB1238机芯TC2900 亮度低R437 自动亮度限制电路异常TC2975L 枕形失真R417 东西枕校电路无反馈信号TC2900 TV无伴音R750 N70134脚TV/A V伴音控制电路异常TF2988 行中心偏N201 N20130脚行逆程脉冲输入异常TC2975G 水平亮线N203 N20146脚供电异常TC2910D 红回扫C601 红基色共射电路异常TF2988 枕形失真R427 枕校放大电路工作异常TF2902G 电源啸叫C507 300V滤波电解性能不良TC25100 无字符R738 无场逆程脉冲输入TC25100 场下部5cm无图像C418 N40214脚时基信号异常TC2110G 水平亮带R406 场反馈电路异常TF2988 亮度低R436 ABL电路异常TC2588A 无信号C222 视频信号处理电路异常TC2588A 搜台不记忆C206 中放电路工作异常TF2988 不定时自动关机VD554 9V供电电压异常TC2589AD 场抖R569 12V供电电压不稳定TC2100 有时无字符C711 行逆程脉冲异常TC2166G 冷开机无图无音R258 小信号处理电路9V供电异常TC2902G-D 行大且枕形失真R423 东西校正反馈电路异常TF2988 图像拉丝C561 +B滤波电解失效导致干扰行电路A6/A9机芯TC2975A 跑台V181 图像中频信号异常TC2139 三无,灯亮VD632 18V电压无输出,引起保护电路动作TC2139 缺红色RP702 可调电阻阻值变大TC2975D U波段不记忆V106 预中放三极管CE结短路TC2975D 不换台N3401 总线通信异常TC2511 开机保护T61117脚开焊伴音供电无输出,引起保护电路动作TC2961A 场线性失真R514 场反馈电路异常TC2961G 色拖尾VD653 N20140脚7.8V供电电压异常TC2961 三无,灯亮V1006 12V供电电压异常TC2961 开机保护T61117脚开焊无伴音电压输出导致保护电路动作A12机芯TC2181F 不定时跑台C813 N80114脚AFT电路异常TC2175L 亮度低N101 N10118脚RGB供电异常TC2110L 三无V511 稳压电路工作异常TC2175G 无信号C241 N2014脚高放AGC输出电压低TC2199 无信号,不静噪N101 N10122脚同步信号输出电路不良TC2199 亮度低N552 N10131脚亮度延时电路供电异常TC2199 行中心偏R412 行逆程脉冲异常胶片ITV-2911 屡烧行管X3 12M晶振性能不良DP2988H 暗画面N802 高频头9V供电电压异常TDF2988 有声无图VD103 暗电流检测电路异常TDA884X机芯TC2975DF 三无,灯亮L901虚焊行扫描电路无回路TC2975DF 搜台不记忆R171 30V调谐电压不正常TB1251机芯TF2901 无信号R706 高频头无BT电压TF3488D 暗画面N701 总线电压异常H98CTF2911FM 三无,灯亮NA02 存储器总线电压异常TF2911FM 三无,灯亮R880 无H.VCC供电电压OM8361机芯TC2570 行中心偏,无字符R919 行逆程脉冲异常TC2136FB TV无伴音R405 TV/A V转换控制电路不良LA76810机芯TC2585 枕形失真R636 +B电源带负载能力差91SB机芯TC2940 待机继电器响R847 运算放大器N8302脚输出电压异常。
海信电视机故障维修10例例1:TLM1519型机,⽆信号。
开机⽆图像,CGA显⽰正常,⽤户菜单中视频亮度和伴⾳两选项⽆法打开。
分析检修:⾸先,检查主板各路供电电压,未发现异常;检查TV/VGA⾏场同步切换集成电路(N102)、TV/VGA的RGB信号切换集成电路(N104),正常;测量伴⾳板上⾼频头A900(FSTDC-3W2M-5V)的33V供电电压偏低,不到5V;测量其输⼊端排插XP110,发现12V的供电电压不到3V(33V供电电压是由12V升压得来);测量主板上的开关集成电路N110(IRF7341)输⼊电压正常,但输出电压为3V左右,且⾃⾝对地阻值变⼤。
检查外围器件正常,更换集成电路N110后,故障排除。
维修提⽰:N110(IRF7341)主要起开关作⽤,当该器件性能发⽣变化时,会导致其输出电压的变化,从⽽使伴⾳板上的⾼频头不能正常⼯作⽽引发该故障现象。
平板调谐器受总线控制,若调谐器不⼯作⽆视频信号送⼊中频处理电路,控制系统未得到TV/AV处理电路送出的图像识别信号,将⾃动关闭TV/AV功能,故出现只有VGA功能了。
长虹LS08机芯液晶电视也有此⼯作特点。
看来这是平板电视与普通电视不容的地⽅。
例2:TLM3737型机,开机液晶屏显⽰“⽆效模式”字样,在TV、AV、S―VIDEO状态下均⽆图像,VGA、⾼清信号输⼊显⽰正常。
分析检修:由于模拟信号与数字信号的传输通道不同,因⽽判断故障部位在V-PORT(独⽴的TV/AV处理电路,完成TV/AV视频亮⾊解码及ADC转换)通道上。
该机视频信号处理由N006(VPC3230D)的5V、3.3V(电感L014、L015)供电电压正常;晶振Z002两端电压偏低(正常应在3V左右波动)。
代换Z002(JLAS20K)后,故障排除。
维修提⽰:晶振Z002谐振频率的改变,导致VPC3230D⼯作不正常,引起信号识别错误。
此例与例1有些相似。
例3:HDP3411⾼清机型,伴⾳时有时⽆。
海信故障实例大全1. 故障:1238机芯TC2566D热机后换台无信号.检修: 正常收看电视大约30分钟后,换台其它频道节目消失,但收看的那个台不消失,自动搜索不存台。
按常规检查高频头波段电压正常,AGC电压为4.06V正常,调谐电压在0.5-33V之间变化也正常,接着检测N701#13脚AFC电压在1.5-2.5V之间变化,#36脚电台识别信号电压为4.93V也都正常,最后怀疑I2C总线有问题,测量N701#37脚电压为3.7V,#38脚电压为4V也基本正常,维修一时陷入困境。
进一步分析认为,开机正常,半个小时后才出现故障,应属元器件热稳定性差引起,分别对N701、N201、N702进行加热,当出现故障后用酒精棉球给N701、N201降温,故障依旧;当为存储器N702降温时,机器恢复正常,更换N702后故障排除。
2.故障: 维修经验故障实例DP2988H开机即烧行管.检修: 测量+B电压75V正常,逆程电容也正常,如果断开行管,+B电压升高后又变回75V,或是检测升压电路的电压比另一路高,一般原因是电阻R642阻值变大造成的.3. 故障P2999(胶片)三无.检修. 通电测量+B输出电压为0V,电源整流滤波输出的300V电压正常,检查厚膜集成电路N801(KA3S0680R)各脚电压,发现N801#4脚电压为0V不正常,重点检查#4脚外围电路元件,发现稳压二极管DZ801(MTZ8.2C)已击穿,更换后测量+B输出电压在50V 左右且不稳定,怀疑N801内部电路损坏。
试代换N801并测量+B输出电压高达170V,关机检查稳压反馈回路的相关元件,发现光电耦合器N802(PC817B)的#3脚、#4脚之间已有15K的阻值,更换光电耦合器N802后故障排除。
4. 故障P2999 (胶片)三无.检修: 开机三无,有通电声音。
观察线路板发现12V供电电压的限流电阻烧黑,用万用表测量已开路,整流二极管VD906击穿,更换后开机出现光栅,满屏绿回扫线,同时限流电阻又开始冒烟。
TLM3201灯灭不开机实例故障位号:ZE501,占该故障比例40%,故障提供:徐翠波2 TLM3201开机蓝屏,遥控按键都失灵实例故障位号:U606(39VF088),故障提供:张占伟FLASH数据错,重新升级3 TLM3201红灯亮不开机实例故障位号:U606,占该故障比例30%,故障提供:徐翠波4TLM3201花屏实例故障位号:U213\U214,占该故障比例30%,故障提供:徐翠波5TLM3201高清色异实例故障位号:Q201,故障提供:张伟6TLM3201高清无图实例故障位号:Q200,占该故障比例30%,故障提供:张伟7 TLM3201高清无图实例故障位号:U208,占该故障比例20%,故障提供:张伟8TLM3201红灯亮不开机实例故障位号:U109,占该故障比例20%,故障提供:张伟用遥控和按键都不开机,拆机后测主板供电:除5V正常外其他电压都没有,说明一直处于待机状态。
测主板上的3.3 ,2.5 ,1.8供电,发现U109的输出只有1V,输入5V只有2V,仔细检查后发现是输入脚的铜皮断裂,连接好后试机正常.9 TLM3201花屏实例故障位号:RP605\RP606,占该故障比例10%,故障提供:张伟10TLM3201花屏实例故障位号:U200,占该故障比例30%,故障提供:张伟11 TLM3201花屏实例故障位号:补焊U603,占该故障比例10%,故障提供:张伟12 TLM3201花屏实例故障位号:补焊排阻RP209\RP214,占该故障比例10%,故障提供:张伟13TLM3201开机启动慢实例故障位号:U606重写FLASH,占该故障比例50%,故障提供:张伟14 TLM3201控制失灵实例故障位号:U604(24LC64),占该故障比例50%,故障提供:张伟15TLM3201亮度不记忆实例故障位号:重写U606,占该故障比例90%,故障提供:张伟16TLM3201满屏竖线实例故障位号:U213(DDR),占该故障比例30%,故障提供:张伟17TLM3201三无实例故障位号:NE003,占该故障比例10%,故障提供:亓勇18 TLM3201三无实例故障位号:U600(高频头),占该故障比例5%,故障提供:张伟供电对地短路19 TLM3201三无实例故障位号:U604,占该故障比例20%,故障提供:张伟20 TLM3201三无(1017炸裂) 实例故障位号:NE001 RE012 RE014 RE013 RE026 QE001 QE002 VE001 RE008 RE010,占该故障比例30%,故障提供:张伟该故障在前期生产板号为510A出现NE001炸件是经常损坏的件基本都是这些21 TLM3201三无灯亮实例故障位号:NE001,占该故障比例30%,故障提供:亓勇22TLM3201三无灯亮实例故障位号:U603,占该故障比例15%,故障提供:闫海23TLM3201搜台少实例故障位号:D102,占该故障比例60%,故障提供:徐翠波24TLM3201搜台无信号实例故障位号:U600,占该故障比例60%,故障提供:徐翠波25 TLM3201图像颜色不正,并带有拖尾实例故障位号:U107(IRF7314),故障提供:张占伟屏供电控制芯片不良,造成屏供电电压低。

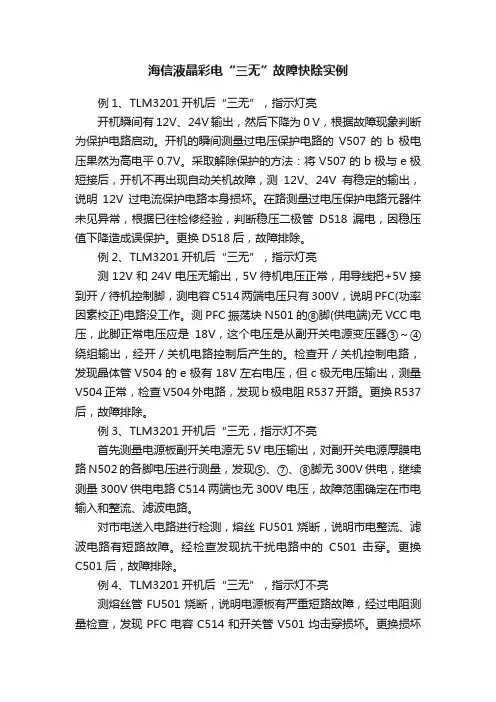

海信液晶彩电“三无”故障快除实例例1、TLM3201开机后“三无”,指示灯亮开杌瞬间有12V、24V输出,然后下降为0 V,根据故障现象判断为保护电路启动。
开机的瞬间测量过电压保护电路的V507的b极电压果然为高电平0.7V。
采取解除保护的方法:将V507的b极与e极短接后,开机不再出现自动关机故障,测12V、24V有稳定的输出,说明12V过电流保护电路本身损坏。
在路测量过电压保护电路元器件未见异常,根据巳往检修经验,判断稳压二极管D518漏电,因稳压值下降造成误保护。
更换D518后,故障排除。
例2、TLM3201开机后“三无”,指示灯亮测12V和24V电压无输出,5V待机电压正常,用导线把+5V接到开/待机控制脚,测电容C514两端电压只有300V,说明PFC(功率因素校正)电路没工作。
测PFC振荡块N501的⑧脚(供电端)无VCC电压,此脚正常电压应是18V,这个电压是从副开关电源变压器③~④绕组输出,经开/关机电路控制后产生的。
检查开/关机控制电路,发现晶体管V504的e极有18V左右电压,但c极无电压输出,测量V504正常,检查V504外电路,发现b极电阻R537开路。
更换R537后,故障排除。
例3、TLM3201开机后“三无,指示灯不亮首先测量电源板副开关电源无5V电压输出,对副开关电源厚膜电路N502的各脚电压进行测量,发现⑤、⑦、⑧脚无300V供电,继续测量300V供电电路C514两端也无300V电压,故障范围确定在市电输入和整流、滤波电路。
对市电送入电路进行检测,熔丝FU501烧断,说明市电整流、滤波电路有短路故障。
经检查发现抗干扰电路中的C501击穿。
更换C501后,故障排除。
例4、TLM3201开机后“三无”,指示灯不亮测熔丝管FU501烧断,说明电源板有严重短路故障,经过电阻测量检查,发现PFC电容C514和开关管V501均击穿损坏。
更换损坏元器件后,开机瞬间测C514电压高达500多伏。
海信液晶电视故障维修实例(图)1、机型:TLM4237故障现象:不定时无图有音检修过程:由于此故障现象为不定时出现--无图有音,首先用万用表测量电源板的电压检测点,例如:+5V、+12V,+24V。
当测量到背光电源电压+24V 时,出现电压不稳定现象,反复试验了几次,有时开机能启动(屏亮),有时又不能启动。
将背光电源板的插子拔掉,看是否负载电路存在问题,接着再测量+24V 端,此时电压依旧不稳定,由此可判定故障在电源板上。
开机测量B+PFC 电压为380V 左右,正常;测量+24V 电压时,表现为18~24V 不稳定,明显不正常。
测量电源厚膜集成电路NE003(STR-6769)的#4 脚(启动供电脚),电压正常应为16~18V,出现故障时,此脚电压在10~16V 之间摆动几次后,就变为10V左右,+24V 表现为抖动。
最后经过一番检测,查得故障原因为:吸收电路的电容容量减小,使得+24V 开机出现不稳定现象,更换电容CE023(6800P/2KV)后,故障排除。
(见下图)2、机型:TF2919H故障现象:不定时黑屏检修过程:根据故障现象已检查并替代过集成电路N201(TMPA8859-5)和高频头A101(TDQ-3H3—HS—1),开机试机将黑背景关掉,故障出现时为暗淡的雪花,有断续的声音,怀疑存在虚焊的地方。
打开机壳,故障出现时用手按动大板故障即可恢复,看来大板确实存在虚焊的地方,找来台灯,将线路板照了遍也没有发现虚焊、板断的地方,右手按压大板的任何位置故障都有变化。
静下心来仔细分析,故障为暗淡的雪花有伴音,有暗淡的雪花应该为中放电路部分的问题,而有伴音的话似乎又说明中放电路是正常的。
仔细检查,发现当按到电容C811 的负端时,屏幕的雪花明显变亮,看来问题就在此处。
仔细观察,C811 的正极元件腿根本就没有穿过线路板,应该就是假焊。
为了证实问题,用电容跨在C811 处,电视机即恢复正常,证实了我的想法。
多媒体产品维修手册LED39K680X3DU、LED42K680X3DU、LED50K680X3DU、LED58K680X3DU、LED65K680X3DU、LED55K680X3DU主板方案:MT53273D方案:SG-3D多媒体研发中心2013.09目 录LED39K680X3DU、LED42K680X3DU、LED50K680X3DU、LED58K680X3DU、LED65K680X3DU、LED55K680X3DU (4)一、产品介绍 (4)(一)、产品外观介绍 (4)(二)、产品功能规格、特点介绍 (5)(三)、产品差异介绍 (7)LED39K680X3DU (7)LED42K680X3DU (7)LED50K680X3DU (7)LED58K680X3DU (7)LED65K680X3DU (7)LED55K680X3DU (7)主板差异: (7)电源板差异: (8)二、产品方案概述 (9)整机内部图 (9)整机信号流程图 (10)电源分配图 (10)三、主板原理说明 (11)主板实物图 (11)主板电路原理图 (13)四、电源板原理说明 (25)LED39K680X3DU、LED42K680X3DU、LED50K680X3DU (25)A、电源板组件实物图 (25)B、产品功能、规格: (26)C、方案概述: (27)D、分部原理说明: (27)E、常见故障现象分析: (33)LED58K680X3DU (34)A、产品介绍: (34)B、方案概述: (36)C、分部原理说明: (36)D、常见故障现象分析: (42)LED65K680X3DU (43)A、产品介绍: (43)B、方案概述: (45)C、分部原理说明: (45)D、常见故障现象分析: (52)LED55K680X3DU (52)A、产品介绍: (53)B、方案概述: (54)C、分部原理说明: (54)D、常见故障现象分析: (61)五、产品爆炸图及明细 (62)LED39K680X3DU (62)LED42K680X3DU (63)LED50K680X3DU (64)LED58K680X3DU (65)LED65K680X3DU (66)LED55K680X3DU (67)六、软件升级方法 (67)A、MTK5327机芯主板简介 (67)1、MTK5327包含的机器型号 (67)B、如何在线升级MTK5327系列机型的应用主程序 (68)1、升级工具软件MTKTools的安装与设置 (68)1.1 MTKTools驱动程序的安装。
海信TB1238机芯\A12机芯\A6机芯胶片机芯故障实例速查表更多彩电维修实例/Article/机型故障现象故障位号原因简析TB1238机芯TC2900不定时无伴音C253N201#56脚伴音调频去加重滤波电解失效TC25100搜台不记忆N201小信号集成电路内部AFT电路异常TC2900水平亮线L410枕校电路无工作电压,造成无场激励信号输出TC2975L枕形失真VD404枕校信号无法调制行扫描电路★TC2500水平亮线VD571H.Vcc供电异常,导致场电路不工作TC2588三无,灯亮N201N201#27脚总线电压异常★TC2588A枕形失真C422枕校信号输出异常TF2988G左声道无伴音NC01伴音功放集成电路不良TC25109无伴音V102射随三极管性能不良TC2589AD场幅小,图抖R569H.Vcc供电电压低,导致场电路工作异常更多彩电维修实例/Article/A12机芯TC2102G三无,灯亮C904加速极电压异常TC2540A光栅底部黑线干扰,行叫C237ABL电路滤波电解失效TC1410L无信号L10138M压控振荡器失谐TC2199D三无VD635伴音供电输出电路负载短路,导致电源停振TC2199D不定时烧行管C434行推动级滤波电解失效TC2199D蓝屏为淡绿屏C227N201#15脚绿字符信号输入异常TC2598L三无,灯亮V551无26V电压输出,导致行电路工作异常更多彩电维修实例/Article/A6机芯TC2539三无,灯亮R797加速极电压异常导致保护电路动作TC2511C自动关机VD635伴音供电电压无输出,导致保护电路动作★TC2165图像抖动V653小信号处理集成电路供电异常胶片机芯DP2999机内吱吱响C806300V滤波电解性能不良TDF2988子画面部分台无彩色VH04射极跟随器性能不良TB1251机芯TC3488D重影、色闪XS1103后A V板松动TC3488D伴音影响图像VD516续流二极管性能不良TDA884X机芯TC3418DF无图像,行频叫C407、C408行AFC-I电路滤波不良。
海信彩电检修故障实例连载22.TC2175G(A12)图像上部水平亮带图像上部出现水平亮带应为场线性不良或场供电偏低,出现故障时测量N501(LA7840)#6脚场供电电压为+24V(正常),其它各脚电压也正常。
分析认为开机20分钟后才出现故障多是元器件热稳定性不良,用电吹风对电路板加热,当加热到N652(L7812)三端稳压集成电路时故障出现,此时测量N652输出电压为+13.2V,继续加热N652时图像上部叠加的亮带增亮,再测N652输出电压为+13.7V。
用无水酒精棉球为N652降温,当N652电压降到12.7V时亮带消失,更换N652后故障排除。
分析水平亮带是因N652输出电压过高所致,N652输出的+12V电压通过R501、R500分压,为N501的#4脚(NON-INV-IN)反相输入端提供偏置电压,当+12V电压升高时,偏置电压提高,使N501的输出波形发生畸变而产生上述故障。
26.TF2908U(TB1251)三无开机电源指示灯一会儿亮一会儿暗,并且机内发出吱吱的响声,测量电源+B电压从开机瞬间的130v随即降到30V左右,然后又升至130V再降下去……,测其它几路电压也在变化,CPU供电在5V~2V之间变化,说明电源工作不正常。
为了判断是电源本身的问题还是负载短路引起电源不正常,断开行电路接假负载,各路输出电压均正常,断定故障在行电路。
测量行输出管及其周围有关元器件正常,恢复行电路,试代换行输出变压器T401后故障排除。
分析认为因行输出变压器次级绕组短路,造成电源负载过重,使各路输出电压下降,TB1251因行供电电压过低引起行停振,行输出变压器不工作,之后电源又因负载变轻,电压回升,行输出电路又恢复工作,如此循环下去,出现开始所述的故障现象。
(请作者与我们联系)27.TC3401(TB1251)水平亮线开机后水平亮线,测量场输出集成电路N401的#6脚、#3脚、#2脚电压均为27V,初步判断是无场激励信号所致。
