精馏塔的结构、工作原理及分类汇总(附图)精馏塔的功能和分类:基本功能:形成气液两相充分接触的相界面,使质、热的传递快速有效地进行,接触混合与传质后的气、液两相能及时分开,互不夹带。
精馏塔分类:精馏塔的种类很多,按接触方式可分为连续接触式(填料塔)和逐级接触式(板式塔)两大类,在吸收和蒸馏操作中应用极广。
板式塔:在圆柱形壳体内按一定间距水平设置若干层塔板,液体靠重力作用自上而下流经各层板后从塔底排出,各层塔板上保持有一定厚度的流动液层;气体则在压强差的推动下,自塔底向上依次穿过各塔板上的液层上升至塔顶排出。
气、液在塔内逐板接触进行质、热交换,故两相的组成沿塔高呈阶跃式变化。
2、板式塔板式塔通常是由一个圆柱型的壳体及沿塔高按一定的间距水平设置的若干层塔板(或塔盘)所组成。
在塔内沿塔高装有若干层塔板,液体靠重力的作用由顶部逐板流向塔底,并在各块板面上形成流动的液层;气体则靠压强差推动,有塔底向上依次穿过各塔板上的液层而流向塔顶。
气液两相在塔内进行逐级接触,两相组成沿塔高呈梯级式变化。
板式塔的塔板塔板是板式塔的主要构件,决定塔的性能。
在几种主要类型错流塔板中,应用最早的是泡罩板,目前使用最广泛的筛板塔和浮阀塔板。
同时,各种新型高效塔板不断问世。
按照结构分,板式塔塔板可以分为泡罩塔、筛板塔、浮阀塔和舌形塔等。
按照流体的路径分,可以分为单溢流型和双溢流型。
3.按照两相流动的方式不同,可以分为错流式和逆流式两种。
(1)溢流塔板溢流塔板(错流式塔板):塔板间有专供液体溢流的降液管(溢流管),横向流过塔板的流体与由下而上穿过塔板的气体呈错流或并流流动。
板上液体的流径与液层的高度可通过适当安排降液管的位置及堰的高度给予控制,从而可获得较高的板效率,但降液管将占去塔板的传质有效面积,影响塔的生产能力。
溢流式塔板应用很广,按塔板的具体结构形式可分为:泡罩塔板、筛孔塔板、浮阀塔板、网孔塔板、舌形塔板等。
(2)逆流塔板逆流塔板(穿流式塔板):塔板间没有降液管,气、液两相同时由塔板上的孔道或缝隙逆向穿流而过,板上液层高度靠气体速度维持。
塔设备是化工、石油化工和炼油等生产中最重要的设备之一。
它可使气(或汽)液和液液两相之间进行紧密接触,达到相际传质及传热的目的。
可在塔设备中完成的常见的单元操作有:精馏、吸收、解吸和萃取等。
此外,工业气体的冷却与回收、气体的湿法净制和干燥,以及兼有气液两相传质和传热的增湿、减湿等。
在板式塔中装有一定数量的塔盘……填料塔中则装填一定高度的填料……塔的种类1、精馏塔:精馏主要是利用混合物中各组分的挥发度不同而进行分离。
2、吸收塔、解吸塔:利用混合气中各组分在溶液中溶解度的不同,通过吸收液体来分离气体的工艺操作称为吸收;将吸收液通过加热等方法使溶解于其中的气体释放出来的过程称为解吸3、萃取塔:利用混合液中各组分在萃取刑中溶解度的不同,将它们分离,这种方法称为萃取(也称为抽提)。
实现萃取操作的塔设备称为萃取塔。
4、洗涤塔:用水除去气体中无用的成分或固体尘粒的过程称为水洗,这样的塔设备称为洗涤塔。
洗涤塔结构(1)洗涤塔结构(2)洗涤塔系统装置(1)酸雾净化装置5、反应塔:反应即混合物在一定的温度、压力等条件下生成新物质的过程。
IC厌氧反应塔6、再生塔:再生的过程是混合物经蒸汽传质、汽提而使溶液解吸再生的过程7、干燥塔:固体物料的干燥包括两个基本过程,首先是对固体加热以使湿分气化的传热过程,然后是气化后的湿分蒸气分压较大而扩散进入气相的传质过程,而湿分从固体物料内部借扩散等的作用而源源不断地输送到达固体表面,则是一个物料内部的传质过程。
塔设备的构件塔设备的构件,除了种类繁多的各种内件外,其余构件则是大致相同。
主要包括以下几个部分:1、塔体:塔体是塔设备的外壳。
常见的塔体是由等直径、等壁厚的圆筒和作为头盖和底盖的椭圆形封头所组成。
2、内件:塔板或填料及支承装置等。
板式塔:第一、整块式塔盘组装方式:定距管式;重叠式。
1.定距管式塔盘用定距管和拉杆将同一塔节内的几块塔盘支承并固定在塔节内的支座上,定距管起支承塔盘和保持塔盘间距的作用。
蒸馏装置图蒸馏装置图蒸馏装置是一种常用于分离液体混合物的设备,它基于不同物质的沸点差异,通过加热和冷却来使混合物中的组分分别沸腾和凝结,从而实现分离的目的。
蒸馏装置一般包括以下几个主要部分:加热部分、蒸发器、冷凝器、分液器和收集器。
在图中,我们可以看到蒸馏装置的整体结构。
首先,加热部分由一个加热器组成,其作用是提供热量以使混合物开始沸腾。
在加热器的下方,有一个容纳混合物的容器,其中混合物被加热直至沸腾。
加热部分也包括一个温度控制装置,用于控制加热器的温度,以确保蒸馏过程的稳定和安全。
蒸发器是蒸馏装置的核心部分,其作用是将混合物中的某个组分蒸发出来。
在蒸发器中,混合物被加热至沸腾,从而产生蒸汽。
蒸汽中含有混合物中易挥发的组分,而其他组分则留在蒸发器中。
蒸发器通常采用圆柱形设计,底部设有加热器。
在整个蒸发器的内壁上,还安装有一系列冷凝管,在冷凝管中冷却蒸汽以使其凝结,并较好地分离出不同组分。
冷凝器是蒸馏装置中的另一个重要部分,主要用于冷却和凝结蒸汽。
冷凝器一般由一组冷凝管组成,冷凝管外部通有冷却剂,例如冷水,通过冷却剂的流动来使蒸汽迅速冷却,凝结并变成液体。
凝结后的液体会从冷凝器的出口处流出,并进入分液器。
分液器是用于分离液态组分的蒸馏装置的重要组成部分。
它通常由数个玻璃球形装置组成,以增加分离面积。
通过设定不同的压力和温度,将凝结的液体分成不同的组分。
分液器内部的分离板和冷凝器之间设有导流装置,以避免液体之间的混合。
最后,分离出的组分将通过管道进入收集器,分别被收集。
收集器一般位于蒸馏装置的下方,通过管道将分离出的组分输送至不同的容器中。
总之,蒸馏装置图展示了蒸馏装置中各个部分之间的连接和工作原理。
通过合理的设计和控制,蒸馏装置可以高效地实现液体混合物的分离和纯化。
这对于化工、生物技术和制药等领域来说是非常重要的。

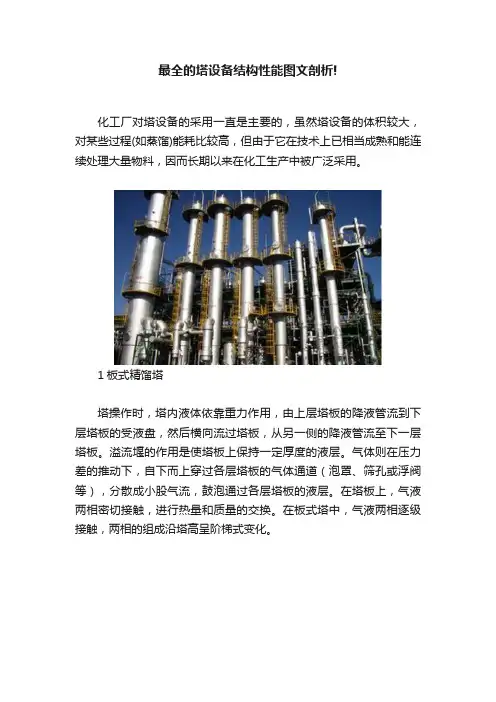

最全的塔设备结构性能图文剖析!化工厂对塔设备的采用一直是主要的,虽然塔设备的体积较大,对某些过程(如蒸馏)能耗比较高,但由于它在技术上已相当成熟和能连续处理大量物料,因而长期以来在化工生产中被广泛采用。
1板式精馏塔塔操作时,塔内液体依靠重力作用,由上层塔板的降液管流到下层塔板的受液盘,然后横向流过塔板,从另一侧的降液管流至下一层塔板。
溢流堰的作用是使塔板上保持一定厚度的液层。
气体则在压力差的推动下,自下而上穿过各层塔板的气体通道(泡罩、筛孔或浮阀等),分散成小股气流,鼓泡通过各层塔板的液层。
在塔板上,气液两相密切接触,进行热量和质量的交换。
在板式塔中,气液两相逐级接触,两相的组成沿塔高呈阶梯式变化。
板式塔为逐级接触式气液传质设备,它主要由圆柱形壳体、塔板、溢流堰、降液管及受液盘等部件构成。
性能特点:板式塔有充分的气液接触和较大的处理能力,同时具有较小的压降、泄漏和夹带,且板式塔结构简单、操作可靠、便于安装和较低的投资。
对板式塔的优化设计却是很复杂的,它不仅需要有理论知识,还需要有足够的实践经验。
2筛板萃取塔塔底引入轻相(分散相)经筛孔分散后,在重相(连续相)中上升,到上一层筛板下部聚成一层轻液,再分散,再聚集。
分散的过程即萃取传质过程。
塔顶和塔底分别得到萃取相和萃余相。
性能特点:筛板萃取塔由于其处理量大、结构简单、造价低廉而被广泛应用于化工生产过程中。
塔内液液两相的流动结构对传质效率有着重要影响,同时连续相的流动结构又与塔内件结构密切相关。
但其操作弹性小,处理脏沾物料时容易堵塞。
3填料萃取塔目前,填料塔技术在基础研究与应用方面有了很大进展,但由于填料塔内部流体流动及传质过程的复杂性,致使填料塔的设计仍停留在经验与半经验的水平,如传质系数或等板高度的确定、一些流体力学性能的估算等,都有待于进一步加强基础研究。
在萃取设备中,填料萃取塔是应用最广泛的萃取设备之一。
它不仅具有结构简单,便于制造和安装等优点,而且由于新刮填料的开发,使填料萃取塔的处理能力大幅度提高,传质效率有所改善;并在低压操作、对热敏物系的分离及节能等方面显示了其特有的优越性。
塔板图鉴塔器是化工过程最常用的分离设备,涉及精馏、吸收、解吸、汽提、萃取等化工单元操作。
上篇关于C5分离工艺中,塔器就是必不可少的分离设备。
塔器作为化工生中应用数量最多、涉及面最广、能耗最大的单元设备,其增效、扩能、降耗成为降低加工成本、提高经济效益最为活跃的领域之一,塔器的性能对于整个装置和企业的生产能力、产品质量、消耗定额、环保等方面均有重要影响。
塔器分为板式塔和填料塔,板式塔的典型结构如图1所示,相信学过化工原理的同学对此比较熟悉。
塔板是直接决定传质传热效果的内构件,近百年来的发展也主要是围绕塔板的改进进行的,所以今天带大家简单回顾一下塔板的发展历程及分类,讲一些典型的塔板。
图1板式塔的典型结构1.泡罩型塔板最早的泡罩型塔板是1813年由Cellier提出来的,但是大规模应用还是在20世纪。
泡罩塔由于其特殊的结构,塔板上基本没有漏液,塔板具有操作弹性和生产能力大,传质效率高,运行稳定等优点。
但泡罩塔结构复杂,造价高,而且具有气体通过塔板的压降大,塔板上液体动阻力大,安装维修繁琐。
1.1圆形泡罩塔板传统圆形泡罩的结构如图2所示,由升气管、泡罩和固定装置组成。
泡罩的周边开有齿缝,从升气管上升的气流经过泡罩时改变方向,并经齿缝分散成细小气泡进人液层,以促进气液接触,增加流体湍动程度,从而达到强化气液传质的目的。
图2圆形泡罩1.2S形泡罩塔板针对圆形泡罩塔板结构复杂,造价高,每块塔板上排布的泡罩数量多,安装检修都很麻烦等问题,1950年,Socony Mobil oil Company 设计了S形泡罩塔板,其结构图如图3所示。
图3S形泡罩塔板S形泡罩塔板主要由结构刚性很强的S形元件互相交联构成,在交联过程中形成泡罩和升气管。
其结构简单,加工、安装和维修都比传统圆形泡罩简单。
S形泡罩升气管的面积比值较常用的泡罩塔板大,有效鼓泡面积能占到塔板截面积的80%,生产能力比圆形泡罩塔板大10%~20%,操作弹性能达到6~8。
第八章塔塔是整个常减压蒸馏装置工艺过程的核心设备,原油在分馏塔中通过传质、传热实现分馏作用,最终将原油分离成不同馏分的产品。
塔的性能及操作的好坏,对常减压装置的产品质量和油品收率及装置能耗都有很大的影响。
由于三塔(初馏塔、常压塔、减压塔)汽化流程包含了两塔汽化(常压塔、减压塔)流程的内容,且应用较为普遍,故本章只介绍三塔汽化流程的常减压蒸馏装置中的塔及其操作。
根据塔内气液接触构件的结构形式的不同,塔可分为板式塔和填料塔及塔板、填料混合塔;根据塔内压力不同,分为常压塔、减压塔和高压塔(如稳定塔)。
8.1.塔的结构、作用及相关流程常减压装置分馏塔通常由圆柱形的壳体及内构件等组成。
8.1.1初馏塔的结构、作用及相关流程原油换热到230℃左右,进入初馏塔或闪蒸塔,已经有部分轻质油品汽化,初馏塔的任务就是对原油进行一次预蒸馏,从塔顶拔出原油中的部分汽油组分。
换后原油进入汽化段后部分汽化,流入塔底的液相部分(初底油)送至常压炉。
汽相上升到塔顶从塔顶拔出原油中的部分汽油组分。
侧线可根据目的产品的要求而设置,例如作为回流或者作为产品出装置在原油性质较轻的情况下,开初馏塔侧线对降低常压炉和常压塔的负荷、提高装置处理量效果明显,且有利于常压一线油收率的提高。
闪蒸塔的塔顶及侧线均不出产品,塔顶汽相至常顶冷凝冷却系统。
初馏塔的作用主要有以下几点:①由于初馏塔的进塔温度较低,当需要生产重整原料,而原油中的砷含量又较高时,初顶可以生产出砷含量较低的干点170℃左右重整原料,其余的轻馏份则因进料温度较高砷含量较高自常压塔顶拔出;②当原油带水或电脱盐系统波动时,则增加初馏塔对稳定常压塔的操作,防止冲塔事故的发生较有好处;③稳定常压塔的操作。
设置初馏塔可以大大降低因原油性质变化以及其它因素而引起的常压塔的操作波动,有利于生产工序的稳定。
④在加工高硫高盐等劣质原油时,由于塔顶低温部位H2S—HCl—H2O型腐蚀严重,设置初馏塔后,可将大部分腐蚀转移到初馏塔顶,减轻常压塔顶系统的腐蚀,这样做在经济上较为合理;⑤初馏塔可以采用较高的操作压力(绝压0.2~0.4MPa)以减少轻质馏分的损失。
