《认识压力控制回路》教学设计

液压传动与气动技术课程教案-压力控制回路一、教学目标1. 理解压力控制回路的基本原理及作用。

2. 熟悉压力控制回路的主要组件及其功能。

3. 学会分析压力控制回路的工作过程。

4. 能够设计并应用压力控制回路。

二、教学内容1. 压力控制回路的基本原理及作用1.1 压力控制回路的定义1.2 压力控制回路的作用1.3 压力控制回路的分类2. 压力控制回路的主要组件2.1 压力控制阀2.2 压力传感器2.3 管道和连接件2.4 执行器3. 压力控制回路的工作过程3.1 压力控制回路的开启与关闭3.2 压力控制回路的调节3.3 压力控制回路的稳定性和响应速度4. 压力控制回路的设计与应用4.1 设计原则4.2 设计步骤4.3 应用实例三、教学方法1. 讲授：讲解压力控制回路的基本原理、主要组件及其功能、工作过程等。

2. 演示：通过实物或动画演示压力控制回路的工作原理和应用。

3. 案例分析：分析实际应用中的压力控制回路案例，加深学生对压力控制回路的理解。

4. 小组讨论：分组讨论压力控制回路的设计和应用，促进学生之间的交流与合作。

四、教学评估1. 课堂问答：通过提问检查学生对压力控制回路的基本概念和原理的理解。

2. 练习题：布置相关的练习题，检验学生对压力控制回路的掌握程度。

五、教学资源1. 教材：液压传动与气动技术相关教材。

2. 课件：压力控制回路的图片、图表、动画等。

3. 实物：压力控制阀、压力传感器等元件。

4. 辅助工具：演示桌、幻灯机等。

六、教学安排1. 课时：本章节共计4课时，每课时45分钟。

2. 教学顺序：在介绍了液压传动与气动技术的基本概念和原理后，进行本章节的讲解。

七、教学步骤1. 引入：通过一个实际应用案例，引出压力控制回路的概念和重要性。

2. 讲解：讲解压力控制回路的基本原理、主要组件及其功能、工作过程等。

3. 演示：通过实物或动画演示压力控制回路的工作原理和应用。

4. 案例分析：分析实际应用中的压力控制回路案例，加深学生对压力控制回路的理解。

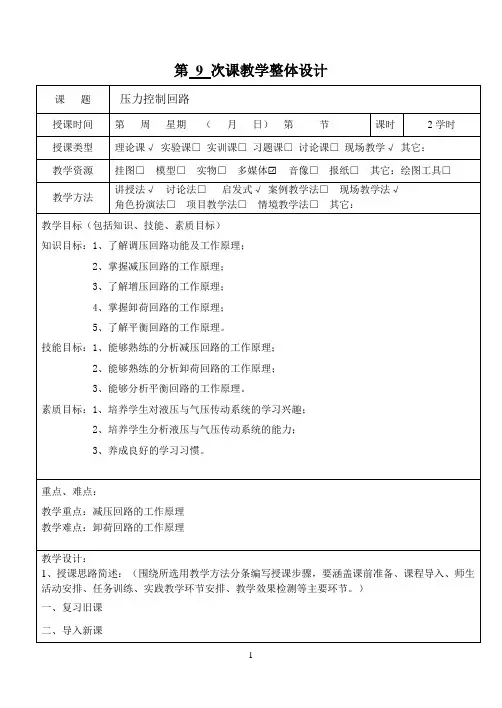

第9 次课教学整体设计教学过程（教学设计实施步骤及时间分配）步骤1：复习巩固、检查课后搜集的资料（10分钟）一、复习方向控制回路概念及功能二、复习方向控制回路的分类。

三、检查预习情况。

步骤2：本节课学习任务、情境设计（5分钟）本节课主要学习压力控制回路，通过学习压力控制回路有关方面的知识，了解压力控制回路原理，控制方法。

步骤3-1：讲授知识（30分钟）3.2 压力控制回路压力控制回路主要是利用压力控制阀来控制液压系统的工作压力，以满足液压系统中执行元件驱动负载的要求，或者达到整个系统的调压、减压、增压、卸荷、保压以及平衡的目的等。

一、调压回路调压回路的功用是调定或限定液压系统的最高工作压力，或使执行元件在工作过程中不同阶段实现压力变换。

为使系统的压力与负载相适应并保持稳定，或为了安全而限定系统的最高压力，都要用到调压回路。

在定量泵系统中，一般用溢流阀来调节并稳定系统的工作压力。

在变量泵系统中，通过改变泵的排量来调节系统的工作压力，溢流阀用于调节系统的安全压力值，起到系统过载保护作用。

关于溢流阀的溢流稳压，远程调压与安全保护等在前面已有实例。

下面再介绍两种调压回路。

双向调压回路如图3-16所示。

活塞向右运行时为工作行程，液压泵最大工作压力由溢流阀1 调定，当活塞向左运行时为空行程，液压泵最大工作压力由溢流阀2 调定，阀2 的调整压力小于阀1 的调整压力。

当执行元件往返行程需不同的供油压力时，可采用此双向调压回路。

多级调压回路如图3-17所示。

该回路是由三个溢流阀组成的三级调压回路。

图中液压泵最大工作压力随三位四通阀左、右、中位置不同而分别由远程调压阀2、3和溢流阀1 调定。

三个阀在调整时须保证P2＜P1、P3＜P1且 P2≠P3，以保证实现三级调压。

这种回路可用于注塑机、液压机等液压系统中，以实现不同的工作阶段，使液压系统得到不同的压力等级。

图3-16 双向调压回路二、减压回路减压回路的功用是从调好压力的液压源处获得一级或几级较低的恒定工作压力。

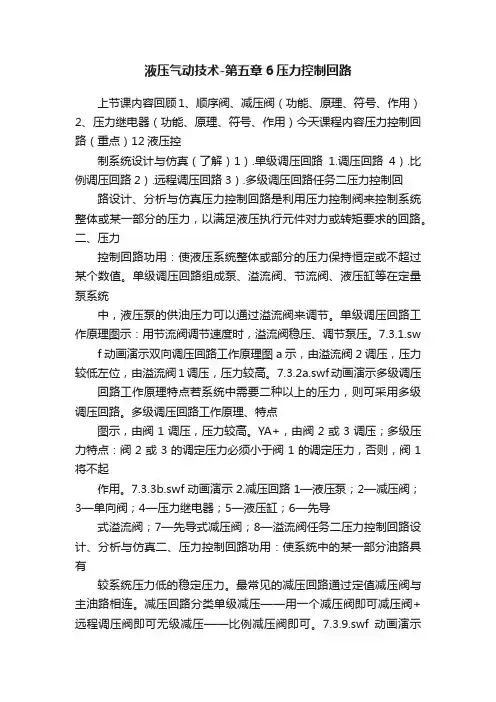

液压气动技术-第五章6压力控制回路上节课内容回顾1、顺序阀、减压阀（功能、原理、符号、作用）2、压力继电器（功能、原理、符号、作用）今天课程内容压力控制回路（重点）12液压控制系统设计与仿真（了解）1）.单级调压回路1.调压回路4）.比例调压回路2）.远程调压回路3）.多级调压回路任务二压力控制回路设计、分析与仿真压力控制回路是利用压力控制阀来控制系统整体或某一部分的压力，以满足液压执行元件对力或转矩要求的回路。

二、压力控制回路功用：使液压系统整体或部分的压力保持恒定或不超过某个数值。

单级调压回路组成泵、溢流阀、节流阀、液压缸等在定量泵系统中，液压泵的供油压力可以通过溢流阀来调节。

单级调压回路工作原理图示：用节流阀调节速度时，溢流阀稳压、调节泵压。

7.3.1.sw f动画演示双向调压回路工作原理图a示，由溢流阀2调压，压力较低左位，由溢流阀1调压，压力较高。

7.3.2a.swf动画演示多级调压回路工作原理特点若系统中需要二种以上的压力，则可采用多级调压回路。

多级调压回路工作原理、特点图示，由阀1调压，压力较高。

YA+，由阀2或3调压；多级压力特点：阀2或3的调定压力必须小于阀1的调定压力，否则，阀1将不起作用。

7.3.3b.swf动画演示2.减压回路1—液压泵；2—减压阀；3—单向阀；4—压力继电器；5—液压缸；6—先导式溢流阀；7—先导式减压阀；8—溢流阀任务二压力控制回路设计、分析与仿真二、压力控制回路功用：使系统中的某一部分油路具有较系统压力低的稳定压力。

最常见的减压回路通过定值减压阀与主油路相连。

减压回路分类单级减压——用一个减压阀即可减压阀+远程调压阀即可无级减压——比例减压阀即可。

7.3.9.swf动画演示7.3.8.swf动画演示3.增压回路2）双作用增压缸的增压回路1）单作用增压缸的增压回路任务二压力控制回路设计、分析与仿真二、压力控制回路功用：低压输入，高压输出，节约能耗。

单作用增压器增压回路增压原理增压器受力平衡方程∵p1A1=p2A2p1×π/4·D2=p2π/4·d2∴p2=p1×D2/d2=kp1故增压器是利用减小面积的方法来增压的，其中k为增压比。
