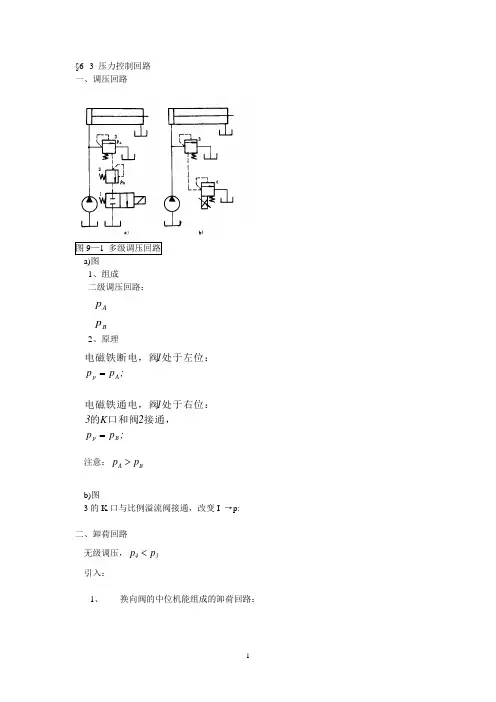

§6--3 压力控制回路一、调压回路a)图1、组成二级调压回路:B Ap p2、原理;p p 2K 31;p p 1B p A p ==接通,口和阀的处于右位:电磁铁通电,阀处于左位:电磁铁断电,阀注意:BA p p >b)图3的K 口与比例溢流阀接通,改变I →p:二、卸荷回路无级调压,34p p <引入:1、 换向阀的中位机能组成的卸荷回路:2、二位二通阀的卸荷回路:3、先导式溢流阀的卸荷回路:三、平衡回路立式液压缸和垂直运动的工作部件在向下运动的过程中,由于重力的作用,会加速向下运动,在运动过程中速度可能会超过液压泵供油所能达到的速度,所以工作腔中会出现部分真空。
而平衡回路是在缸的下行回路中设置了适当的阻力,产生一个背压,与自重相平衡,使液压缸可以匀速运动。
p1、 单向顺序阀的平衡回路:1)组成:2)原理:阀2处于左位:进油:泵→2 →缸(无杆)回油:缸(有杆)→3(顺序阀)→2→油箱·顺序阀——下行回路的液阻元件,相平衡的背压与活塞和运动部件自重顺序阀的调整压力3p 这时,活塞匀速下降阀2在中位:阀2在右位:进油:泵 →2 →3(单向阀)→缸(下腔)回油:缸(上腔)→2 →油箱·说明功率损失大;活塞因泄漏会缓慢下降2、液控单向阀的平衡回路7(1)组成:(2)原理阀3处于左位:进油:1→3→()⎩⎨⎧→→的控制油路上腔47回油:7(下腔)→5→4→3 →油箱5就是下行回路的液阻阀3处于中位:H型中位机能使7保持在一定位置4是锥面密封,泄露小,闭锁性能好阀3处于右位:4的重要性:产生振动。
