各种线缆传输距离

RS-232、RS-422与RS-485都是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。

RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。

为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000 英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。

RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。

为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。

由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。

RS-232、RS-422与RS-485标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。

因此在视频界的应用，许多厂家都建立了一套高层通信协议，或公开或厂家独家使用。

如录像机厂家中的Sony与松下对录像机的RS-422控制协议是有差异的，视频服务器上的控制协议则更多了，如Louth、Odetis协议是公开的，而ProLINK则是基于Profile上的。

二、RS-232串行接口标准目前RS-232是PC机与通信工业中应用最广泛的一种串行接口。

RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。

RS-232采取不平衡传输方式，即所谓单端通讯。

图1收、发端的数据信号是相对于信号地，如从DTE设备发出的数据在使用DB25连接器时是2脚相对7脚（信号地）的电平，DB25各引脚定义参见图1。

12芯国标护套线参数
12芯国标护套线是一种常用的通信线缆，常用于网络传输、电话线路和室内布线等领域。

以下是该线缆的一些常见参数：
1. 芯数：12芯，即有12个通信信号传输芯线。

2. 国标：符合中国国家标准的设计与制造要求。

3. 护套：线材外层的保护层，常用的护套材料有PVC、LSZH 等，能够保护线芯免受外界物理损害。

4. 线径：一般有不同的线径规格可选，常见的有0.5mm、
0.9mm、1.2mm等。

5. 电阻：该线缆的电阻一般低于100欧姆，保证信号传输的稳定性。

6. 频率范围：常见的频率范围为0-100MHz，能够满足一般的通信需求。

7. 传输距离：该线缆的传输距离一般在100米左右，超过该距离信号质量可能会有所下降。

8. 环境适应性：适用于室内环境，对温度、湿度等环境条件有一定的适应性。

需要注意的是，具体的参数可能会因制造商、产品型号和应用环境等因素而有所差异，上述参数仅供参考。

在使用时，建议根据实际需求选择合适的线缆型号和规格。

1.绝缘电线-RVV电源线RVV电缆全称铜芯聚氯乙烯绝缘聚氯乙烯护套软线，俗称软护套线，是护套线最常见的一种。

R：代表软线的意思V：代表聚氯乙烯绝缘V：代表聚氯乙烯护套说白了，就是里一层外一层包着聚氯乙烯绝缘。

按GB 5023.5-1997的规定，额定电压等级分别为300/300和300/500，额定电压250V/450V。

RVV电缆主要应用于电器、仪表和电子设备及自动代装置用电源线、控制线及信号传输线，具体可用于防盗报警系统、楼宇对讲系统、仪器、仪表、监视监控的控制安装等，或者用于变压器及类似设备用。

其中，最常见的就是我们家庭说的插线板了，插线板上面的线就是rvv电缆。

RVV电缆的主要芯数有：2芯、3芯、4芯、5芯、6芯、7芯、10芯。

线芯的主要规格（方代表单位平方毫米）有：0.5方、0.75方、1方、1.5方、2.5方、4方、6方。

rvv3*1.5电缆中：3代表3芯，1.5则代表1.5方，3*1.5意思就是3根1.5平方毫米组成的rvv电缆。

Rv全称铜芯聚氯乙烯软电线，导体结构为铜芯+绝缘，铜芯为一组铜丝组成的单股铜芯，绝缘体则为聚氯乙烯绝缘。

电线R代表软电线V代表聚氯乙烯绝缘（PVC）铜芯为T，不过铜芯的代码一般省略，因为国标里面铜为最普遍的导体rv电线额定电压：300/500规格参数：0.3平方、0.5平方、0.75平方、1平方、1.5平方、2.5平方、4平方、6平方Rv电线颜色：红、白、蓝、绿、黑Rv线主要用途：RV电缆线在工业配电领域有着广泛的应用，尤其适合要求较为严格的柔性安装场所，如电控柜，配电箱及各种低压电气设备，可用于电力，电气控制信号及开关信号的传输。

RV电线电缆采用软结构的设计，导体弯曲半径较小，且适用于潮湿多油的安装场所。

同时，RV电缆线在获得了CCC及CE标志的认证，符合HD（欧盟统一协调标准）的要求，不仅可以适用于中国市场，也适用于欧洲市场。

2.轴电缆-SYV视频线先由两根同轴心、相互绝缘的圆柱形金属导体构成基本单元(同轴对)，再由单个或多个同轴对组成的电缆。

这个是我在网上找的，然后整理了一下，希望能帮的到大家线缆传输距离视频线缆型号75-2 约150米视频线缆型号75-3 约200米视频线缆型号75-4 约270米视频线缆型号75-5 约370米（可到500米）视频线缆型号75-7 约500米视频线缆型号75-9 约680米线缆型号及适用范围扬声器的传输电缆距离依据下表列出的最大允许最大距离电缆规格不同扬声器总功率允许的最大距离（m）二线制30w 60w 120w 240w 2*0.5mm2 400 200 100 50 2*0.75mm2 600 300 150 75 2*1.00mm2 800 400 200 100 2*1.2mm2 1000 500 250 125 2*1.5mm2 1300 650 325 165 2*2.5mm2 1100 550 280 USB线建议在5米之内五类线建议在94米之内STP的双绞线内有一层金属隔离膜，在数据传输时可减少电磁干扰，所以它的稳定性较高。

而UTP内没有这层金属膜，所以它的稳定性较差，但它的优势就是价格便宜。

采用UTP 的双绞线价格一般在1米1元钱左右，而STP的双绞线就说不定了，便宜的几元1米，贵的可能十几元以上1米。

双绞线一共八根线，八根线的布线规则是1236线有用，4578线闲置。

五类网线跳线不应超过5米，单模光纤跳线不应超过10米单模光纤缩写SM可达160千米多模光纤缩写MM可达2千米（可3千米）若光纤长度在250M以内，适用62.5/125μm多模式外光缆；若光纤长度在250M至500M之间，使用50/125μm多模室外光缆；若光纤长度在超过500M，使用8.3/125μm单模光纤。

对讲线缆传输距离带监听的对讲分机、喇叭与一级分机之间采用的是4芯屏蔽线+2芯屏蔽线RVVP4*0.5传输在200米内RVVP4*0.75传输在200~500之间RVVP4*1传输在500~1000之间对讲点大于1000米需要加中继放大设备线槽规格（cm）4对双绞线100*100 134 150*75 151 200*100 269 150*150 303 300*200 832 管内径的选择标准为15可穿1根4对8芯双绞线20可穿2~3根4对8芯双绞线25可穿4根4对8芯双绞线30可穿5~6根4对8芯双绞线VGA传输距离及问题采用不同的线材对传输距离影响很大，模拟信号只要传输就一定会有衰减，我们所能做的只是减少它的衰减如果选用好的线材可以传输到100 米左右正常显示。

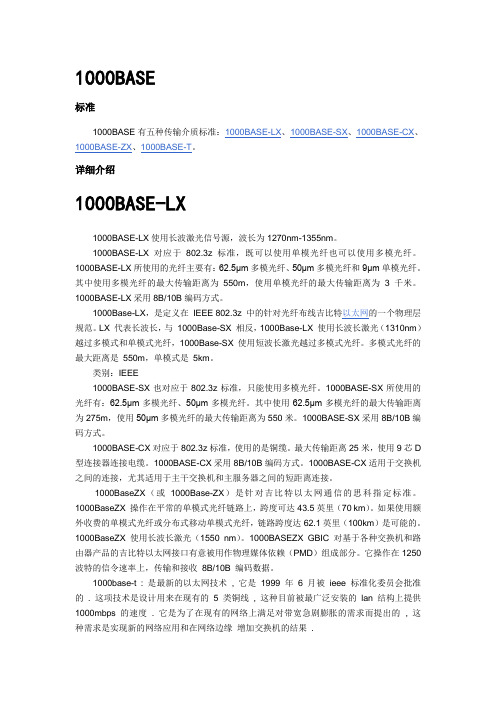

1000BASE标准1000BASE有五种传输介质标准：1000BASE-LX、1000BASE-SX、1000BASE-CX、1000BASE-ZX、1000BASE-T。

详细介绍1000BASE-LX1000BASE-LX使用长波激光信号源，波长为1270nm-1355nm。

1000BASE-LX对应于802.3z标准，既可以使用单模光纤也可以使用多模光纤。

1000BASE-LX所使用的光纤主要有：62.5μm多模光纤、50μm多模光纤和9μm单模光纤。

其中使用多模光纤的最大传输距离为550m，使用单模光纤的最大传输距离为3千米。

1000BASE-LX采用8B/10B编码方式。

1000Base-LX，是定义在IEEE 802.3z 中的针对光纤布线吉比特以太网的一个物理层规范。

LX 代表长波长，与1000Base-SX 相反，1000Base-LX 使用长波长激光（1310nm）越过多模式和单模式光纤，1000Base-SX 使用短波长激光越过多模式光纤。

多模式光纤的最大距离是550m，单模式是5km。

类别：IEEE1000BASE-SX也对应于802.3z标准，只能使用多模光纤。

1000BASE-SX所使用的光纤有：62.5μm多模光纤、50μm多模光纤。

其中使用62.5μm多模光纤的最大传输距离为275m，使用50μm多模光纤的最大传输距离为550米。

1000BASE-SX采用8B/10B编码方式。

1000BASE-CX对应于802.3z标准，使用的是铜缆。

最大传输距离25米，使用9芯D 型连接器连接电缆。

1000BASE-CX采用8B/10B编码方式。

1000BASE-CX适用于交换机之间的连接，尤其适用于主干交换机和主服务器之间的短距离连接。

1000BaseZX（或1000Base-ZX）是针对吉比特以太网通信的思科指定标准。

1000BaseZX 操作在平常的单模式光纤链路上，跨度可达43.5英里（70 km）。

各种数据线的传输距离是多少前一段时间经常有很多的弱电朋友问到接口的传输距离，今天我们就一起来了各种视频接口的传输距离是多少。

一、视频信号线监控视频线种类介绍：按照材料区分有SYV及SYWV两种，绝缘层的物理材料结构不同，SYV 是实心聚乙烯电缆；SYWV是高物理发泡电缆，物理发泡电缆传输性能优于聚乙烯。

（S--同轴电缆Y--聚乙烯V--聚氯乙烯W--稳定聚乙烯）按照阻抗可分为SYV50-XX?SYV75-XX?SYV-100XX……XX代表绝缘层外径。

1.复合视频信号：一般接头为BNC、RCA（莲花头）75代表抗阻性,后面的3和5代表它的绝缘外径(3mm/5mm)。

视频线分：75-3传输距离约200米；75-5传输距离约500米；75-7传速距离约500--800米)；75-9传速距离约米；75-12传速距离约2000----3500米。

2、S-端子(或称Y/C)它的学名叫做“二分量视频接口”，俗称S端子，传输距离短15米。

S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE （分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。

S接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。

同AV接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。

但S-Video仍要将两路色差信号(CrCb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现)。

而且由于CrCb的混合导致色度信号的带宽也有一定的限制，所以S-Video虽然已经比较优秀，但离完美还相去甚远。

S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口之一。

视频线缆传输距离视频线缆型号75－2 约150米视频线缆型号75－3 约200米视频线缆型号75－4 约270米视频线缆型号75－5 约370米(可到500米)视频线缆型号75－7 约500米视频线缆型号75－9 约680米线缆型号及适用范围A VP 铜芯聚氯乙烯绝缘安装用屏蔽电线屏蔽场合安装用RVP 铜芯聚氯乙烯绝缘屏蔽软电线RVVP 铜芯聚氯乙烯绝屏蔽聚氯乙烯护套软电缆型号名称使用范围YVV 聚氯乙烯绝缘、聚氯乙烯护套仪表用电缆固定敷设，用于仪器、仪表的连接YVVP 聚氯乙烯绝缘、聚氯乙烯护套仪表用屏蔽电缆同上，用于要求抗干扰的情况下RVV 聚氯乙烯绝缘、聚氯乙烯护套仪表用软电缆用于要求柔软的场合RVVP 聚氯乙烯绝缘、聚氯乙烯护套仪表用屏蔽软电缆同RVV型，用于抗干扰场合RV 是软线，RVS一般是由许多细铜丝构成软线。

BV 是硬线，是一根铜线；但是BVVB2*1.0就是两根硬线。

扬声器的传输电缆规格依据下表列出的最大允许距离选择USB线建议在5米之内五类网线建议在94米之内五类网线跳线不应超过5m，光缆跳线不应超过10m单模光纤缩写SM可达160千米多模光纤缩写MM可达2千米（可3千米）若光纤长度在250M以内，使用62.5/125µm多膜室外光缆；若光纤长度在250M至500M之间，使用50/125µm多膜室外光缆；若光纤长度在超过500M，使用8.3/125µm单膜室外光缆对讲线缆传输距离带监听的对讲分机、喇叭与一级分机之间采用的是4芯屏蔽线＋2芯屏蔽线RVVP4×0.5传输在200米内RVVP4×0.75传输在200～500之间RVVP4×1传输在500～1000之间对讲点大于1000米需加中继放大设备线槽容纳线缆根数统计表管内径的选择标准为Φ15可穿1根4对8芯双绞线Φ20可穿2~3根4对8芯双绞线Φ25可穿4根4对8芯双绞线Φ30可穿5~6根4对8芯双绞线。

信道分类及其特点根据通信的概念，信号必须依靠传输介质传输，所以传输介质被定义为狭义信道。

另一方面，信号还必须经过很多设备(发送机、接收机、调制器、解调器、放大器等)进行各种处理，这些设备显然也是信号经过的途径，因此，把传输介质(狭义信道)和信号必须经过的各种通信设备统称为广义信道。

我们这里研究的是狭义上的信道，即信号的传输介质。

信道可分为两大类：一类是电磁波的空间传播渠道，如短波信道、超短波信道、微波信道、光波信道等；它们具有各种传播特性的自由空间，习惯上称为无线信道；另一类是电磁波的导引传播渠道。

如明线信道、电缆信道、波导信道、光纤信道等。

它们具有各种传输能力的导引体，习惯上就称为有线信道。

一、有线信道：1、架空明线，即在电线杆上架设的互相平行而绝缘的裸线，它是一种在20世纪初就已经大量使用的通信介质。

架空明线安装简单，传输损耗比电缆低，但通信质量差，受气候环境等影响较大并且对外界噪声干扰比较敏感，因此，在发达国家中早已被淘汰，在许多发展中国家中也已基本停止了架设，但目前在我国一些农村和边远地区受条件限制的地方仍有不少架空明线在工作着2、双绞线电缆(TP)：将一对以上的双绞线封装在一个绝缘外套中，为了降低信号的干扰程度，电缆中的每一对双绞线一般是由两根绝缘铜导线相互扭绕而成，也因此把它称为双绞线。

双绞线分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)。

目前市面上出售的UTP分为3类，4类，5类和超5类四种：3类：传输速率支持10Mbps，外层保护胶皮较薄，皮上注有“cat3”4类：网络中不常用5类（超5类）：传输速率支持100Mbps或10Mbps，外层保护胶皮较厚，皮上注有“cat5”超5类双绞线在传送信号时比普通5类双绞线的衰减更小，抗干扰能力更强，在100M网络中，受干扰程度只有普通5类线的1/4，目前较少应用。

STP分为3类和5类两种，STP的内部与UTP相同，外包铝箔，抗干扰能力强、传输速率高但价格昂贵。
