2020年中考物理热点考点专练附解答：电和磁

专题16电与磁【考点1】：磁场电生磁【例1】(2019•抚顺)如图所示，通电螺线管右上方放置一条形磁体，通电后发现条形磁体N极与通电螺线管上方相互吸引，小磁针静止在如图所示位置。

请标出：(1)电源上端的极性(用“+”或“﹣”表示)。

(2)磁感线的方向。

(3)小磁针右端的磁极(用“N”或“S”表示)。

【解析】(1)由“条形磁体N极与通电螺线管上方相互吸引”可得出通电螺线管的上端为S极；根据螺线管中线圈绕向，利用安培定则可以确定电源下端为正极，上端为负极；(2)在磁体外部，磁感线方向从N极指向S极；(3)由磁极间的相互作用规律可知小磁针右端为S极，如图所示：【点评】本题考查磁极间的相互作用及右手螺旋定则，要求学生熟练应用右手螺旋定则进行判断螺线管的磁极或电流方向。

【变式1-1】(2019•本溪)桌面上放置一个通电螺线管和指南龟，指南龟内部装有条形磁体，当通电螺线管的开关断开时，指南龟龟尾指向地理南极，当开关闭合后，指南龟转动到如图所示的位置静止，请在图中标出：(1)通电螺线管右端的极性。

(2)磁感线方向。

(3)电源左端的极性(用“+”或“一”表示)【解析】(1)地球是一个大磁体，指南龟指南北的原因是由于受到了地磁场的作用；指南龟静止时，指向南的一端是磁体的南(S)极，指向北的一端是磁体的北(N)极，所以龟尾端为磁石的S极。

因异名磁极相互吸引，所以，根据开关闭合后指南龟的龟尾的指向可知，通电螺线管的左端为N极，右端为S极；(2)在磁体外部，磁感线的方向是从N极出发再回到S极，(3)右手握住螺线管，大拇指指向通电螺线管的N极，四指指向电流的方向，则电源的左端为负极，右端为正极，如图所示：【点评】本题考查了指南龟指南北的原因，安培定则的应用，磁感线的特点等，是一道综合性较强的题目。

【变式1-2】(2019•淄博)如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1和S2时，小磁针N极指向右端，则电磁铁的左端为极，电源右端为极。

2020春人教版中考物理：电与磁附答案*专题：电与磁*1、如图所示的四个图是几种磁体周围的磁感线及其方向，其中画得正确的是（）A．B．C．D．2、根据指南针能指方向的事实，下列说法中不正确的是( )A．地磁场的形状与条形磁铁相似 B．地球周围空间中存在着磁场C．指南针北极所指的方向就是地磁北极 D．地磁的北极在地理南极附近3、如图所示是温度自动报警器的原理图，它运用了许多物理知识。

以下说法中不正确的是（）A．温度计中的水银是导体B．温度计是根据液体热胀冷缩的性质工作的C．报警器中的电磁铁运用了电流的热效应D．电磁继电器是一种电路开关4、在如图所示的自动控制电路中，当开关闭合时，工作电路的情况是（）A. 灯亮，电动机不转，电铃响B. 灯亮，电动机转动，电铃响C. 灯不亮，电动机转动，电铃响D. 灯不亮，电动机不转动，电铃响5、如图是探究“让通电导体在磁场中动起来”的装置图，下列说法正确的是（）A. 该装置探究的是电动机的原理B. 该装置探究的是发动机的原理C. 只改变电流方向时，通电导体的受力方向不变D. 只改变磁场方向时，通电导体的受力方向不变6、如图所示,L为带动线圈转动的摇把,图中表示指针可来回摆动的电流表,关于此工作原理图,下列说法正确的是()A.这是电动机的工作原理图B.用该原理可制成手摇发电机,转动摇把L让线圈转起来,电流表的指针来回摆动C.用该原理可制成手摇发电机,如果只拿掉电流表,其他电路连接不变,转动摇把L让线圈转动,线圈中会产生电流D.用该原理制成的机器正常工作时,电能转化为机械能7、磁性水雷是用一个可以转动的小磁针来控制起爆电路的，军舰被地磁场磁化后就变成了一个浮动的磁体，当军舰接近磁性水雷时，就会引起水雷的爆炸。

其依据是( )A.磁体的吸铁性B.磁极间的相互作用规律C.电荷间的相互作用规律D.磁场对电流的作用原理8、如图所示为一种温度自动报警器原理图，它的核心部件是一支顶端封有一段金属丝的水银温度计。

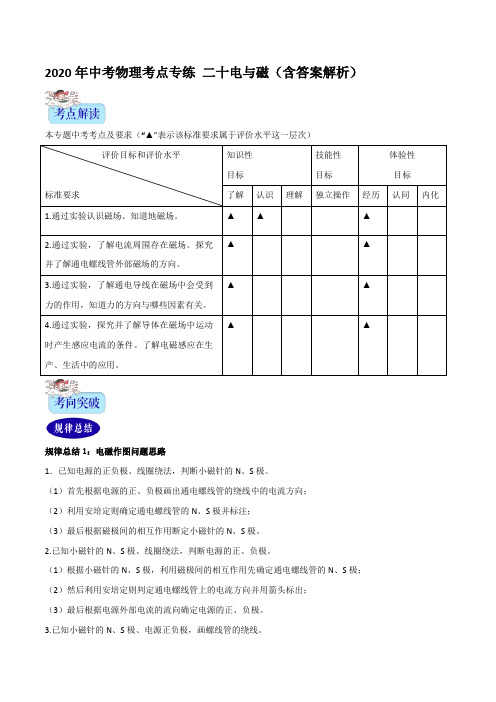

2020年中考物理考点专练二十电与磁（含答案解析）本专题中考考点及要求（“▲”表示该标准要求属于评价水平这一层次）评价目标和评价水平标准要求知识性目标技能性目标体验性目标了解认识理解独立操作经历认同内化1.通过实验认识磁场。

知道地磁场。

▲▲▲2.通过实验，了解电流周围存在磁场。

探究并了解通电螺线管外部磁场的方向。

▲▲3.通过实验，了解通电导线在磁场中会受到力的作用，知道力的方向与哪些因素有关。

▲▲4.通过实验，探究并了解导体在磁场中运动时产生感应电流的条件。

了解电磁感应在生产、生活中的应用。

▲▲规律总结1：电磁作图问题思路1．已知电源的正负极、线圈绕法，判断小磁针的N、S极。

（1）首先根据电源的正、负极画出通电螺线管的绕线中的电流方向；（2）利用安培定则确定通电螺线管的N、S极并标注；（3）最后根据磁极间的相互作用断定小磁针的N、S极。

2.已知小磁针的N、S极、线圈绕法，判断电源的正、负极。

（1）根据小磁针的N、S极，利用磁极间的相互作用先确定通电螺线管的N、S极；（2）然后利用安培定则判定通电螺线管上的电流方向并用箭头标出；（3）最后根据电源外部电流的流向确定电源的正、负极。

3.已知小磁针的N、S极、电源正负极，画螺线管的绕线。

（1）首先根据小磁针的N、S极指向，利用磁体间的相互作用规律确定通电螺线管的N、S极并标注出；（2）利用安培定则确定通电螺线管中的电流方向，并在螺线管上试着画出一条“S”型或反“S”型绕线；（3）然后结合电源外部电流流向定位螺线管的绕线形状是“S”型还是反“S”型，并在螺线管上等距地画出美观的绕线。

规律总结2：磁场的描述——磁感线从磁场的物质性、方向和磁感线的特点、常见磁体磁感线的分布、地磁场的特点五个维度进行把握是解决问题的关键：（1）磁场的物质性：磁场是真实存在的看不见摸不着的物质，它的存在可通过其基本性质来体现；（2）磁场的方向：任一点磁场方向跟放在该点小磁针静止时北极指向一致；（3）磁感线的特点：在磁体外部，磁感线从北极出发回到南极；磁感线的疏密反映磁场的强弱，磁极处磁感线最密；（4）地球本身是一个巨大的磁体，地磁场的形状与条形磁体相似；地磁的北极在地理南极附近，地磁的南极在地理北极附近；我国宋代的沈括最早发现了磁偏角。

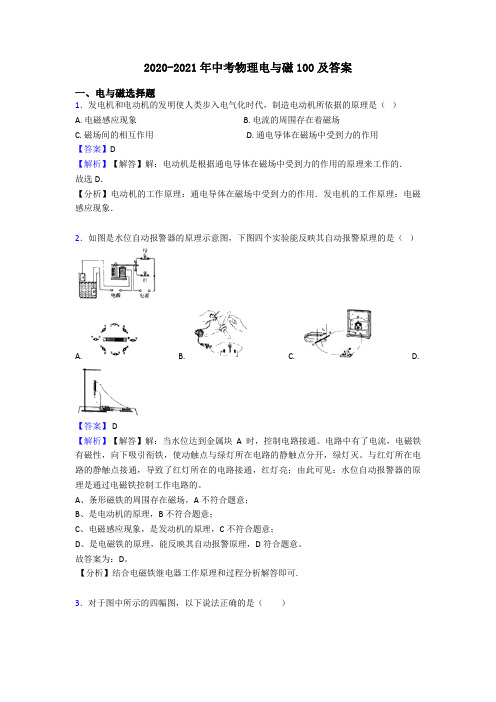

2020-2021年中考物理电与磁100及答案一、电与磁选择题1．发电机和电动机的发明使人类步入电气化时代，制造电动机所依据的原理是（）A. 电磁感应现象B. 电流的周围存在着磁场C. 磁场间的相互作用D. 通电导体在磁场中受到力的作用【答案】D【解析】【解答】解：电动机是根据通电导体在磁场中受到力的作用的原理来工作的．故选D．【分析】电动机的工作原理：通电导体在磁场中受到力的作用．发电机的工作原理：电磁感应现象．2．如图是水位自动报警器的原理示意图，下图四个实验能反映其自动报警原理的是（）A. B. C. D.【答案】 D【解析】【解答】解：当水位达到金属块A时，控制电路接通。

电路中有了电流，电磁铁有磁性，向下吸引衔铁，使动触点与绿灯所在电路的静触点分开，绿灯灭。

与红灯所在电路的静触点接通，导致了红灯所在的电路接通，红灯亮；由此可见：水位自动报警器的原理是通过电磁铁控制工作电路的。

A、条形磁铁的周围存在磁场，A不符合题意；B、是电动机的原理，B不符合题意；C、电磁感应现象，是发动机的原理，C不符合题意；D、是电磁铁的原理，能反映其自动报警原理，D符合题意。

故答案为：D。

【分析】结合电磁铁继电器工作原理和过程分析解答即可.3．对于图中所示的四幅图，以下说法正确的是（）A. 甲图中通电导线周围存在着磁场，如果将小磁针移走，该磁场将消失B. 乙图中闭合开关，通电螺线管右端为N极C. 丙图中闭合开关，保持电流方向不变，对调磁体的N、S极，导体的运动方向不变D. 丁图中绝缘体接触验电器金属球后验电器的金属箔张开一定角度，说明该棒带正电【答案】 B【解析】【解答】解：A、通电导线周围存在磁场，将小磁针移走，磁场仍存在，故A错误；B、根据图中电源的正极在右侧，可知螺线管中电流方向是由右侧进入左侧流出，故利用安培定则可知通电螺线管的右端为N极，故B正确；C、通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向有关，电流方向不变，对调磁体的N、S极即改变了磁场方向，导体棒摆动方向将改变，故C错误；D、丁图中绝缘棒接触验电器后，验电器的金属箔张开一定角度，是因为箔片带上了同种电荷，可能是正电，也可能是负电，故D错误．故选B．【分析】（1）通电导线的周围存在磁场，但磁场看不见、摸不着，可以通过小磁针的偏转说明磁场的存在；（2）安培定则：用右手握螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极；（3）通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向有关，当其中一个方向变化时，受力方向变化，但当两个方向同时变化时，受力方向不变；（4）验电器是利用了同种电荷相互排斥的原理制成的．4．如图为通电螺线管磁场强弱演示仪的示意图（导线电阻不计），由图可知：（）A. 当开关S接a点时，仪表指针向右偏转B. 当开关S接a点接滑片P向下移动时，仪表示数变小C. 保持滑片P的位置不变，开关S由a点换到b点，仪表示数变大D. 若将电源正负极对调，仪表指针偏转方向不变【答案】C【解析】【解答】解：A、由安培定则可知，通电螺线管的右端为N极，根据同名磁极相互排斥可知，仪表指针向左偏转，故A错误；B、当开关S接a点接滑片P向下移动时，变阻器接入电路的电阻减小，电流增大，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故B错误；C、保持滑片P的位置不变，开关S由a点换到b点，线圈匝数增加，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故C正确；D、若将电源正负极对调，电流方向改变，磁场方向改变，仪表指针偏转方向改变，故D 错误．故选C．【分析】（1）由安培定则判断通电螺线管的南北极和磁极间的相互作用判断仪表指针向的偏转；、（2）根据滑动变阻器的移动方向判断通电螺线管的磁性变化，判断仪表示数变化；（3）通电螺线管磁性的强弱与电流的大小、线圈的匝数、有无铁芯；（4）通电导体在磁场受力的方向与电流的方向、磁场方向有关．5．下列有关电和磁的说法正确的是（）A. 奥斯持发现了电流的磁效应B. 磁体周围的磁场既看不见也摸不着，所以是不存在的C. 电动机是根据电磁感应原理制成的D. 电磁铁磁性的强弱只与线圈中电流的大小有关【答案】A【解析】【解答】解：A、奥斯特发现了电流的磁效应，故A正确；B、磁体周围的磁场虽然看不见也摸不着，但的确存在，故B错误；C、电磁感应现象是发电机的制作原理，而电动机的制作原理是通电线圈在磁场中受力转动，故C错误；D、电磁铁的磁性强弱与电流的强弱和线圈的匝数有关，故D错误．故选A．【分析】（1）奥斯特发现了电流的磁效应；（2）磁场看不见、摸不着但的确存在；（3）电动机工作原理是通电线圈在磁场中受力转动；（4）电磁铁的磁性强弱与电流的强弱和线圈的匝数有关．6．下列关于电和磁的说法正确的（）A. 最早发现电流周围存在磁场的科学家是法拉第B. 磁体外部的磁感线总是从S极出发，回到N极C. 电动机是利用电磁感应现象制成的D. 发电机是利用电磁感应现象制成的【答案】D【解析】【解答】解：A、最早发现电流周围存在磁场的科学家是奥斯特，故A错误；B、磁体外部磁感线从N极出来回到S极，故B错误；C、电动机是根据通电线圈在磁场中受力转动原理制成，故C错误；D、发电机是根据电磁感应原理制成的，故D正确；故选D【分析】根据对电与磁的基础知识、结合电与磁重要试验的理解对下面的各个选项依次判断即可7．信用卡刷卡时其磁条经过刷卡机的缝隙线圈出会产生感应电流。

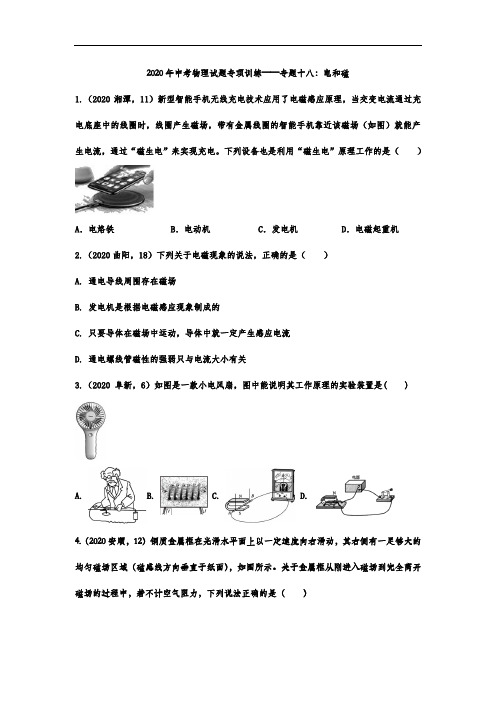

2020年中考物理试题专项训练——专题十八：电和磁1.（2020湘潭，11）新型智能手机无线充电技术应用了电磁感应原理，当交变电流通过充电底座中的线圈时，线圈产生磁场，带有金属线圈的智能手机靠近该磁场（如图）就能产生电流，通过“磁生电”来实现充电。

下列设备也是利用“磁生电”原理工作的是（）A．电烙铁B．电动机C．发电机D．电磁起重机2.（2020曲阳，18）下列关于电磁现象的说法，正确的是（）A. 通电导线周围存在磁场B. 发电机是根据电磁感应现象制成的C. 只要导体在磁场中运动，导体中就一定产生感应电流D. 通电螺线管磁性的强弱只与电流大小有关3.（2020 阜新，6）如图是一款小电风扇，图中能说明其工作原理的实验装置是( )A. B. C. D.4.（2020安顺，12）铜质金属框在光滑水平面上以一定速度向右滑动，其右侧有一足够大的均匀磁场区域（磁感线方向垂直于纸面），如图所示。

关于金属框从刚进入磁场到完全离开磁场的过程中，若不计空气阻力，下列说法正确的是（）A．由于水平面光滑金属框能保持匀速直线运动状态B．金属框由于被磁化而受到磁场对它水平向左的力C．金属框一直在做切割磁感线运动而产生感应电流D．金属框的运动体现力是改变物体运动状态的原因5.（2020山西，16）如图所示，小明用漆包线、两节干电池、磁铁等器材，成功制做了一个小小电动机。

他想改变电动机线圈转动的方向，下列方法可行的是（）A．只增强磁铁的磁性B．只增加线圈的匝数C．只增大线圈中的电流D．只将磁铁的磁极对调6．（2020娄底，1）下列物理学家和他的主要贡献对应正确的是（）A．牛顿﹣﹣电流的热效应B．法拉第﹣﹣电磁感应现象C．奥斯特﹣﹣测出大气压的值D．伽利略﹣﹣牛顿第一定律7.（2020襄阳，7）地理的两极和地磁的两极并不重合，最早记述这一现象的人是（）A. 沈括B. 牛顿C. 奥斯特D. 法拉第8.（2020营口，9）如图甲所示是一款常见的电动咖啡搅拌杯，它的核心部件就是电动机，图乙中能够说明其工作原理的是（）9.（2020锦州，7）下列四幅图中与电动机工作原理相同的是（）A. B. C. D.10.（2020西藏，4）下列说法中不符合物理学发展史的是（）A. 奥斯特发现了电流周围存在磁场B. 我国宋代学者沈括是世界上最早记述磁偏角的人C. 托里拆利最早测出了大气压的数值D. 牛顿用实验验证了牛顿第一定律11.（2020南宁，5）图所示是磁现象的四幅示意图，其中磁感线方向错误的是（）A. B. C. D.12.（2020自贡，10）弹簧测力计挂住一条形磁铁置于螺线管的正上方，如图所示。

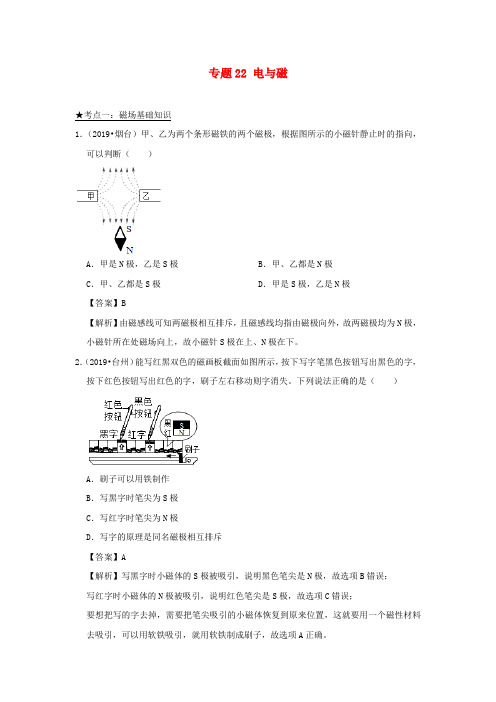

专题22 电与磁★考点一：磁场基础知识1．（2019•烟台）甲、乙为两个条形磁铁的两个磁极，根据图所示的小磁针静止时的指向，可以判断（）A．甲是N极，乙是S极B．甲、乙都是N极C．甲、乙都是S极D．甲是S极，乙是N极【答案】B【解析】由磁感线可知两磁极相互排斥，且磁感线均指由磁极向外，故两磁极均为N极，小磁针所在处磁场向上，故小磁针S极在上、N极在下。

2．（2019•台州）能写红黑双色的磁画板截面如图所示，按下写字笔黑色按钮写出黑色的字，按下红色按钮写出红色的字，刷子左右移动则字消失。

下列说法正确的是（）A．刷子可以用铁制作B．写黑字时笔尖为S极C．写红字时笔尖为N极D．写字的原理是同名磁极相互排斥【答案】A【解析】写黑字时小磁体的S极被吸引，说明黑色笔尖是N极，故选项B错误；写红字时小磁体的N极被吸引，说明红色笔尖是S极，故选项C错误；要想把写的字去掉，需要把笔尖吸引的小磁体恢复到原来位置，这就要用一个磁性材料去吸引，可以用软铁吸引，就用软铁制成刷子，故选项A正确。

写字时是靠异名磁极相互吸引来完成的。

故选项D错误。

3．（2019•绍兴）如图所示，内部均装有磁铁的两块清洁器M和N隔着窗玻璃总能合在一起移动，这让玻璃清洁变得安全高效。

关于清洁器的分析正确的是（）A．两块清洁器能合在一起的原理是异名磁极相互吸引B．N受到的重力和M对N的吸引力是一对平衡力C．玻璃对N的支持力和M对N的吸引力是一对相互作用力D．移动M时，N也能跟着一起移动，说明力能改变物体的形状【答案】A【解析】A、两块清洁器内部均装有磁铁，它们能合在一起的原理是异名磁极相互吸引，故A正确；B、受到的重力方向竖直向下，M对N的吸引力方向是水平的，所以不是一对平衡力，故B错误；C、玻璃对N的支持力和N对玻璃的压力是一对相互作用力，而不是与M对N的吸引力是一对相互作用力，故C错误；D、移动M时，N也能跟着一起移动，说明力能改变物体的运动状态，故D错误。

专题20 电与磁考点、考题与提升训练对本章考点提炼总结，对考题进行解析【考点提炼】电与磁是电磁学内容，是认识自然和现象，是物理学基础内容。

中考物理大纲中常冠以了解、知道、认识等，所以本章内容的特点是基础性、知识性。

本章的核心内容有磁现象、电生磁、磁生电三个方面，考题也是以这三方面为主，常见考查方向是：（1）磁现象以及磁场的概念；（2）电流的磁场及其对电流磁场的认识与判断；（3）电磁感应现象及其应用等。

考点一、磁现象电与磁是电磁学内容，是认识自然和现象，是物理学基础内容。

中考物理大纲中常冠以了解、知道、认识等，所以本章内容的特点是基础性、知识性。

本章的核心内容有磁现象、电生磁、磁生电三个方面，考题也是以这三方面为主，常见考查方向是：（1）磁现象以及磁场的概念；（2）电流的磁场及其对电流磁场的认识与判断；（3）电磁感应现象及其应用等。

考题形式以选择题、作图题为主；选择题主要考查本章知识点和应用，作图题主要考查磁场的概念以及电流磁场。

纵观历年物理试卷，试题有的是以本考点为主单独组成一个题目（涵盖本章不同知识点），有的和其他章节结合组成一个题目。

考点二、电生磁电生磁主要内容是电流的磁场，常见的有通电导线的磁场、通电螺线管的磁场，判断磁现象的类型等内容。

考查题型主要有选择题、填空题两种类型。

考点三、电磁铁电磁铁主要考查方向电磁铁的应用，通过电磁铁判断磁场方向，影响磁场强弱的因素等。

主要题型有选择题、填空题两种类型。

考点四、电动机电动机是磁场对通电导线的作用而产生的，其工作原理是磁场对通电导线产生电磁力，进而产生转矩人而旋转。

所以，熟悉电动机的工作原理即可解答此类考题。

考点五、磁生电磁生电其主要内容就是电磁感应现象，所以，理解电磁感应现象是解答此考点考题的基础。

其主要题型有选择题、填空题两种类型。

再就是判断各考点属于磁现象的类型是本单元考点的主要考查方式，希望备考引起注意。

★考题形式主要有选择题、填空题和作图题，主要是选择题。

电与磁考点一磁现象磁场典例1( 2019·江西 )如图所示是利用被磁化的缝衣针制成的简易指南针,若静止时针尖指向地理位置的北方,则针尖是简易指南针的极。

此时,将指南针底座逆时针旋转90°,针尖静止时将指向地理位置的方。

【解析】若静止时针尖指向地理位置的北方,说明指向地磁南极附近,则针尖是简易指南针的N极。

无论如何转动底座,N极指向是不变的,所以针尖N极还是指向地理北方。

【答案】 N 北针对训练1.如今,说我们的生活是由磁铁支撑着并不为过。

史上最强有力的钕磁铁广泛用于手机、电脑、冰箱等。

如图所示是小明同学用钕磁铁和曲别针进行的实验。

通过实验情景,可以判定下列说法正确的是( B )A.钕磁铁周围存在磁感线,不存在磁场B.钕磁铁对放入其磁场中的曲别针有力的作用C.钕磁铁周围各点的磁场方向都是竖直向下的D.钕磁铁周围的磁场分布是均匀的考点二电流的磁场示意图示意图示意图及工作通电时,电磁铁具有磁性,向下吸引衔铁,将工作电路接通;断电时,电磁铁失去磁性,弹簧将衔铁拉起,工作电路断开典例2( 2019·湖南邵阳 )在一次物理实验中,小于同学连接了如图所示的电路,电磁铁的B端有一个可自由转动的小磁针,闭合开关后,下列说法错误的是( )A.电磁铁的A端为N极B.小磁针静止时,N极水平指向左C.利用这一现象所揭示的原理可制成的设备是发电机D.当滑动变阻器滑片P向右端移动,电磁铁磁性增强【解析】由题图可知,电流从螺线管的右端流入、左端流出,根据安培定则可知,电磁铁的A 端是N极,B端是S极,A项正确;电磁铁的B端是S极,由磁极间的相互作用规律可知,小磁针静止时,左端是N极,即N极水平指向左,B项正确;该实验表明了电能生磁,利用这一现象所揭示的原理可制成电磁铁,C项错误;当滑动变阻器滑片P向右端移动时,滑动变阻器接入电路的电阻变小,电路中电流变大,则电磁铁的磁性变强,D项正确。

【答案】 C典例3( 2019·江苏泰州 )如图为某电磁继电器的工作原理图,开关S闭合时,电磁铁( 选填“有”或“无” )磁性, ( 选填“电灯”或“电铃” )通电工作。

2020中考人教物理复习：电与磁含答案*中考复习：电与磁*一、选择题1、如图所示,箭头表示磁感线的方向,则小磁针静止时N极的指向应()A.向上B.向下C.向左D.向右【参考答案】B2、如图所示是温度自动报警器的原理图，它运用了许多物理知识。

以下说法中不正确的是（）A．温度计中的水银是导体B．温度计是根据液体热胀冷缩的性质工作的C．报警器中的电磁铁运用了电流的热效应D．电磁继电器是一种电路开关答案：C解析：温度自动报警器是由两部分电路组成的，包括左侧与温度计相连的控制电路和右侧与电铃相连的工作电路。

控制电路中用温度计作为控制电路的开关，温度计是利用了测温液体的热胀冷缩的原理制成的，可以选用水银作为测温物质，因为水银是导体。

当温度达到设定值时，控制电路接通，电磁铁中有电流通过，具有磁性，吸引衔铁，使电铃所在的工作电路接通，电铃响，电磁继电器就相当于电铃所在工作电路的开关。

3、如图所示，在探究电磁铁的磁性强弱与什么因素有关实验中，下列说法中正确的是A. 把滑动片向左滑动时，磁性减弱B. 把滑动片向左滑动时，磁性增强C. 若增加线圈匝数，磁性将减弱D. 若改变电流的方向，磁性将增强【答案】B4、如图所示的4个实验中，能说明电动机工作原理的是（）A. B.C. D.【答案】A5、如图是科研人员设计的一种“能量收集船”，在船的两侧装有可触及水面的“工作臂”，“工作臂”一端装有浮筒，波浪带动紧贴水面的浮筒上下浮动，引起工作臂上下运动，从而获得电能并储存起来。

该“能量收集船”( )A．能产生能量B．利用了电磁感应原理C．静止在水面时，浮力大于重力D．浮筒上下浮动是由于受到惯性的作用【答案】B6、如图所示为一种温度自动报警器原理图，它的核心部件是一支顶端封有一段金属丝的水银温度计。

关于此温度报警器的说法正确的是（）A．温度升高至74℃时，电灯亮B．温度升高至74℃时，电铃响C．温度升高至66℃时，电铃响D．温度升高至66℃时，电灯亮答案：B解析：本题中的温度自动报警器是由与温度计相连的控制电路和与电灯、电铃相连的工作电路组成的。

2020年中考物理试题专题训练——专题三十六：电和磁1.（2020恩施，20）物理兴趣小组在老师的指导下做了一个有趣的“摇绳发电”实验。

如图，用根长铜线做跳绳，将它的两端与固定在地面上的灵敏电流计相连，摇动“跳绳”时，发现灵敏电流计的指针左右摆动。

则两位同学应站在______方向（选填“东西”、“南北”或“任意”）摇绳可使实验现象更明显一点。

2.（2020河南，1）我国宋代科学家沈括在《梦溪笔谈》中明确指出，指南针所指的方向“常微偏东，不全南也”。

人们把指南针指南的磁极叫______极，地磁场的______极在地理的南极附近。

3.（2020福建，19）《论衡》中记载:“司南之杓,投之于地,其柢指南"。

如图所示,“柢”即握柄,是磁体的 (选填“”或“S”）极，静止时指向地磁场的____(选填“南”或“北”)极。

4.(2020甘孜州，27)如图13所示，闭合开关S,小磁针静止时N极指向__▲_( 选填“左”或“右”);向左移动滑动变阻器的滑片，螺线管的磁性___▲(选填“增强”或“减弱”)。

5.（2020株洲，23）如图所示，A、B两个相同的铁钉上绕有不同匝数的线圈，把它们接入电路中。

(1)闭合开关，铁钉下端都吸引了大头针，这是因为线圈通电时，铁钉具有磁性。

由安培定则可知：A的上端为它的______（填“N”或“S”）极；(2)B铁钉能吸引更多的大头针，这是因为绕在它上面的线圈匝数较多，而线圈中的电流______（填“大于”或“等于”或“小于”）绕在A铁钉上的线圈中的电流；(3)不改变线圈匝数，要想铁钉能吸引更多的大头针，可以将滑片P向______ （填“左”或“右”）移。

6.（2020上海，9）家庭电路中，电饭煲与空调是______的（选填“串联”或“并联”）；发电站通过______输电线路将电能输送至远方的变电站（选填“高压”或“低压”）；将根导线置于静止的小磁针上方，当导线通电时小磁针发生偏转，此现象表明电流周围存在______。
