2024中考物理二轮复习热点题型归纳及训练—作图题：电学类（含解析）1．（2023•北京）小京在复习时，用两端电压不变的电源及其他器材再次做了如图所示的实验。
她将电阻丝R1、R2先后分别接入电路中的a、b两端，闭合开关后，观察到接入R2时，小灯泡的亮度更亮，电流表的示数更大。
已知灯泡亮度变亮时，灯丝电阻变大。
请分析并判断R1与R2阻值的大小关系。
（可画电路图辅助说明）【解答】答：R1、R2分别接入电路中，等效电路如图甲、乙所示电源电压U不变，电流I1＜I2，灯丝电阻R L＜R L′，由欧姆定律可得：U L＝I1R L，U L′＝I2R L′，可知U L＜U L′由串联电路的电压关系可得：U1＝U﹣U L，U2＝U﹣U L′，U1＞U2，由欧姆定律I=可得，1=11，2=22，可知，R1＞R2。
2．（2023•陕西）小明设计了一款道路井盖移动报警电路。
该电路由电源、警示灯L、保护电阻R0、开关S和S1组成。
闭合开关S，当井盖未被移动时，相当于开关S1闭合，警示灯L不亮；当井盖被移动时，相当于开关S1断开，警示灯L发光提醒路人。
请根据以上要求，将图中的电路补充完整。
【解答】解：根据题意可知，当井盖没有被移动，井盖开关S1闭合，警示灯不亮；当井盖被移动，井盖开关S1断开，警示灯L发光，这说明开关S1闭合时，把警示灯短路了，所以开关与警示灯是并联的，完整的电路连接图如下：3．（2023•赤峰）小明同学想设计电子秤电路原理图。
选用的器材有：电源、开关、导线、电压表、一个阻值随压力增大而减小的压敏电阻R1（元件符号为）、一个定值电阻R2。
要求：电子秤刻度盘是由电压表改装而成，且示数随着压敏电阻所受压力的增大而增大。
请你帮小明设计出符合条件的电路图。
【解答】解：根据题意，电压表示数随着压敏电阻所受压力的增大而增大，不能采用并联电路，只能把定值电阻与压敏电阻串联，由于是一个阻值随压力增大而减小的压敏电阻R1，当压力增大时，电路中的总电阻减小，根据欧姆定律知，电路中的电流增大，根据U＝IR，定值电阻R2的电压增大，而压敏电阻R1的电压减小，则电压表并联在定值电阻R2的两端，如图所示：4．（2023•河南）图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压，请在图乙中，将对应的电路连接完整，并符合安全用电原则。
中考物理专题复习《力学3类中考作图问题》一、涉及重力、弹力、摩擦力、浮力等的作图问题（1）究竟画哪个物体所受力;（2）画物体哪个(些)力;（3）抓住“力的三要素”,会规范的作图。
（4）摩擦力作图.找准摩擦力大小、方向和作用点是衡量作图正确与否的关键。
（5）平衡力作图。
掌握平衡力的特点是正确作图标准。
（6）注意浮力方向是竖直向上。
二、涉及与杠杆的力与力臂相关的作图问题1.与杠杆有关的几个概念杠杆：一根硬棒，在力的作用下能绕着固定点转动，这根硬棒就是杠杆。
（1）支点：杠杆绕着转动的点；（2）动力：使杠杆转动的力；阻力：阻碍杠杆转动的力；（3）动力臂：从支点到动力作用线的距离；（4）阻力臂：从支点到阻力作用线的距离。
2．杠杆的平衡条件：动力×动力臂＝阻力×阻力臂即 F1L1＝F2L23.能确认并画出杠杆的力臂学习杠杆的关键点是知道杠杆的五要素。
五要素包括支点、动力、动力臂、阻力和阻力臂。
组成杠杆的示意图如下。
（1）支点用字母O 表示，是杠杆绕着转动的点，同一根杠杆使用方法不同，支点的位置可能不同，要能根据具体情况区分支点。
（2）画动力（用字母 F1表示）或阻力（用字母 F2表示）时应注意力的作用点和方向。
动力和阻力都是杠杆受到的力，其作用点都在杠杆上。
有同学认为同一根杠杆上动力和阻力的方向一定相同，有同学认为一定不同，这都是错误的。
正确的认识是：动力和阻力能使杠杆转动的方向一定是相反的。
即一个力能使杠杆向顺时针方向转动，则另一个力一定是能使杠杆向逆时针方向转动。
（3）动力臂用字母l1表示，阻力臂用字母l2表示。
力臂不是支点到力的作用点的距离，而是支点到力的作用线的距离。
借用几何用语，力臂不是点到点的距离，而是点到直线的距离。
（4）画力臂方法：一找支点、二画线、三连距离、四标签.即找支点O ；画力的作用线（虚 线）；画力臂（虚线，过支点垂直力的作用线作垂线）；标力臂（大括号）。
三、涉及滑轮组有关的作图问题1.滑轮组（1）定义：由若干个定滑轮和动滑轮匹配而成的叫滑轮组。
专题一 作图题概述一、作图题基本情况作图题一般指根据题目的要求，完成相应的作图。
作图能力是物理学的基础能力之一，各省市每年中考中均有考察，并且在高中阶段的学习中，作图往往对物理问题的理解很有帮助。
然而从中考阅卷情况看，该类题学生失分情况比较严重。
这说明在日常教学中，许多老师和学生作图的基本技能重视不够。
作图题是中考必考的题型，一般是根据题目的要求，作出适当的图象、图线，它的特点是能形象、直观地反映出物理过程和物理问题的本来面目，有助于同学们对物理问题的深化理解和认识。
因此，作图题不仅能锻炼大家的作图技能，还能培养其严谨认真的科学态度。
中考物理试题中的作图题属于对知识应用能力的考核，考查的主要目的是检查同学们作图的基本技能和应用作图技能解决物理问题的能力。
二、作图题考查的知识与技能及其例题解析 1.力的示意图（实例1）如图所示，画出小球摆到最高点时所受到的重力和拉力的示意图。
解析：小球摆到最高点时受到两个力，即重力和拉力。
答案：如图所示。
2.杠杆的五要素（实例2）如图所示杠杆OBA 处于平衡状态，请分别画出力F 1的力臂l 1和力F 2的力臂l 2。
F 1解析：杠杆OBA 处于平衡状态，0为支点。
力F 1的力臂l 1就是力F 1的作用线到支点O 的距离。
力F 2的力臂l 2就是力F 2的作用线到支点O 的距离。
答案：如图所示。
3.滑轮组绕法（实例3）请在图中用笔画线，画出用滑轮组提升重物最省力的绕法．解析：用滑轮组提升重物最省力的绕法就是提升动滑轮和物体时所用绳子的股数最多。
答案：如图所示。
4.光的直线传播规律（实例4）画出AB 在半透明纸上所成像的光路图F 1解析：物体经过小孔在半透膜上成像是倒立的。
是放大的还是缩小的与物体到小孔的距离有关。
答案：如图所示。
5.光的反射规律（实例5）太阳光线与水平面成30度的角，若用平面镜将太阳光反射后，要照到竖直的深井里，镜面与水平面成多大的角度？请在图中画出其光路图，并标出该角度。
重力及找重心例1．（2019·广西贵港市）示。
请在图中画出小球离开弹簧后所受到的力的示意图（【参考参考参考答案】【解析】小球离开弹簧后向上运动,不再受到弹簧的弹力作竖直向下的有向线段江苏省扬州市）如图,是一块质量分布均匀的半圆形量角器【参考参考参考答案】例3．（2019·贵州贵阳市）【参考参考参考答案】【参考参考参考答案】例5．（2019·江苏省南通市）【参考参考参考答案】处于静止状态,受平衡力的作用例6.（2019·广东省广州市）【参考参考参考答案】点受到四个力的作用,分别是重力的方向竖直向下；支持力F的方向竖直向上,大小与重力大小相等；摩擦力的方向水平向右（因为例7．（2019·广东省）【参考参考参考答案】【解析】由于重力的方向始终为竖直向下,重力的作用点在物体的重心位置并标上箭头即可完成重力的示意图；力臂是指支点到力的作用线的距离F的作用线（由于力F【参考参考参考答案】例9.（2019·贵州铜仁市）【参考参考参考答案】【解析】要求绳子的自由端要向下拉,且要使滑轮组最省力,则承担物重的绳子段数最多,应该从动滑轮绕起,依次绕过各个滑轮,三段绳子承重,如图。
1．（2019·海南省）在图中画出茶壶受重力的示意图。
【参考参考参考答案】【解析】重力的作用点作用在重心上,过重心沿竖直向下的方向画一条带箭头的线段,并标上重力的符号G,示意图如上。
2. （2019·北京）某同学为了测出木块A在水平桌面上运动的过程中所受滑动摩擦力的大小,采用了如图所示的实验装置。
（1）他用弹簧测力计水平拉动木块A,应使木块A沿水平桌面做________直线运动。
（2）请你画出（1）中木块A的受力示意图,并分析说明这种运动状态下弹簧测力计的示数能表示木块A所受滑动摩擦力大小的依据______。
【参考参考参考答案】(1). 匀速(2).(3). 木块做匀速直线运动,处于平衡状态,在水平方向所受合力是0,故f=F,则弹簧测力计的示数能够表示木块A所受滑动摩擦力大小【解析】(1)实验时,应水平匀速拉动木块,木块处于平衡状态,则滑动摩擦力大小等于弹簧测力计的示数；(2)水平匀速拉动木块,木块处于平衡状态,水平方向受拉力和摩擦力,拉力和摩擦力是平衡力；竖直方向受重力和支持力,重力和支持力是平衡力,受力示意图如图所示；弹簧测力计的示数能表示木块A所受滑动摩擦力大小的依据是：由于木块做匀速直线运动,处于平衡状态,在水平方向所受合力是零,故f=F,则弹簧测力计的示数能够表示木块A所受滑动摩擦力大小。

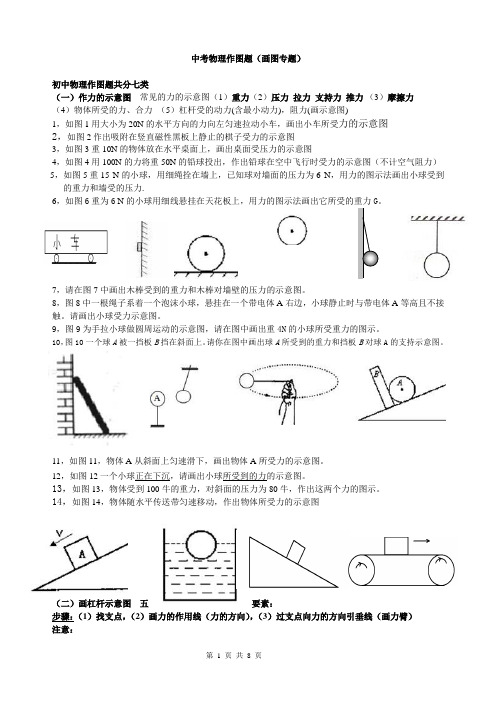

中考物理作图题（画图专题）初中物理作图题共分七类（一）作力的示意图常见的力的示意图（1）重力（2）压力拉力支持力推力（3）摩擦力（4）物体所受的力、合力（5）杠杆受的动力(含最小动力)，阻力(画示意图)1，如图1用大小为20N的水平方向的力向左匀速拉动小车，画出小车所受力的示意图2，如图2作出吸附在竖直磁性黑板上静止的棋子受力的示意图3，如图3重10N的物体放在水平桌面上，画出桌面受压力的示意图4，如图4用100N的力将重50N的铅球投出，作出铅球在空中飞行时受力的示意图（不计空气阻力）5，如图5重15 N的小球，用细绳拴在墙上，已知球对墙面的压力为6 N，用力的图示法画出小球受到的重力和墙受的压力.6，如图6重为6 N的小球用细线悬挂在天花板上，用力的图示法画出它所受的重力G。
7，请在图7中画出木棒受到的重力和木棒对墙壁的压力的示意图。
8，图8中一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触。
请画出小球受力示意图。
9，图9为手拉小球做圆周运动的示意图，请在图中画出重4N的小球所受重力的图示。
10，图10一个球A被一挡板B挡在斜面上。
请你在图中画出球A所受到的重力和挡板B对球A的支持示意图。
11，如图11，物体A从斜面上匀速滑下，画出物体A所受力的示意图。
12，如图12一个小球正在下沉，请画出小球所受到的力的示意图。
13，如图13，物体受到100牛的重力，对斜面的压力为80牛，作出这两个力的图示。
14，如图14，物体随水平传送带匀速移动，作出物体所受力的示意图（二）画杠杆示意图五要素：步骤：（1）找支点，（2）画力的作用线（力的方向），（3）过支点向力的方向引垂线（画力臂）注意：1.画出渔翁用力拉起鱼网时拉力的力臂。
2.如图是用杠杆装置提起重物的示意图。
请画出拉力F对转轴0的力臂；并画出重物重力的示意图。
3.如图21画出羊角锤拔钉子时的阻力和阻力臂；请在图中画出最省力的示意图，并作出相应的力臂。
专题02 物态变化目录【典例分析】用实验室常用温度计测量烧杯中热水的温度时，下列说法正确的是（）。
A．温度计的感温泡可以碰到容器壁；B．将感温泡浸入热水马上读出温度；C．读数时温度计可以离开被测热水；D．读数时如图所示，测量数据偏大【答案】D【解析】A．温度计感温泡不可以碰到容器底或容器壁，否则会造成所测温度不准确，故A 错误；B．将感温泡浸没热水后，应待温度计示数稳定后，再读数，故B错误；C．读数时温度计不应离开热水来读数，否则会造成读数有偏差，故C错误；D．读数时，视线应与刻度值保持水平，图中俯视读数或导致测量结果偏大，故D正确。
故选D。
【提分秘籍】1．温度：温度是用来表示物体冷热程度的物理量。
我们常说热的物体温度高，冷的物体温度低，如果两个物体冷热程度一样，它们的温度相同。
2.温度计：温度计是利用液体的热胀冷缩原理制成的。
3.温度计的使用方法（1）使用前：观察它的量程、分度值（每个小刻度表示多少温度），估测是否适合测量待测物体的温度，待测温度不能超过温度计的量程（否则会损坏温度计）；并看清温度计的分度值，以便准确读数。
（2）测量时：温度计的玻璃泡应全部浸入被测液体中，不能紧靠容器壁和容器底部；温度计玻璃泡浸入被测液体中稍候一会儿，待温度计的示数稳定后再读数；读数时玻璃泡要继续留在被测液体中，视线与温度计中液柱的上表面相平，并估测到最小刻度的下一位。
4.体温计体温计是专门用来测量人体体温的，测量范围：35℃～42℃；分度值为0.1℃，体温计读数时可以离开人体。
【变式演练】1．（2022·湖北鄂州·统考中考真题）妈妈对你说，今天降温了，看看墙上挂的寒暑表，自己选择合适的衣服。
如图所示，关于该寒暑表，下列说法正确的是（）A．寒暑表的量程是﹣50~50℃B．寒暑表的分度值是0.1℃C．寒暑表的示数是21℃D．寒暑表的示数是39℃【答案】C【解析】A．寒暑表的量程是-35~50℃，故A错误；B．寒暑表的分度值是1℃，故B错误；CD．由寒暑表的分度值和液柱指示刻度可知，寒暑表的示数是21℃，故C正确，D错误。
专题一：作图专题★知识梳理【题型特点】作图题一般指按题目的要求，完成相应的作图。
作图能力是物理学的基础能力之一，毕节每年中考中均有观察。
毕节中考的作图题主要包括作图和填图两类。
观察的热点包括：重力、支持力、摩擦力的表示图，特别是二力平衡状态下这些力的表示图；画杠杆的力臂；滑轮组的绕法；有关光的反射与折射规律的作图；利用平面镜成像规律的作图；有关凸透镜和凹透镜的特别光辉的作图；与串、并联电路、家庭电路和安全用电有关的作图；有关磁感线的作图，特别是与安培定则有关的作图；与电磁铁有关的作图等。
毕节的作图题还有依照实物图画电路图，依照题目要求填电学元件。
【解题技巧】1.力学：（1）画力的表示图必定明确三点：①受力物体；②力的作用点；③力的方向。
作图时注意力的尾端画上箭头，表示力的方向。
注意重力的方向是向来竖直向下的，不受物体所处地址的影响。
杠杆的力臂指的是从支点到力的作用线的垂直距离。
（2）组装滑轮组类的作图题，要第一判断省力情况，确定实质肩负物重绳子的段数。
若肩负物重绳子的段数是奇数，画图时绳头就从动滑轮上开始绕起；若肩负物重绳子的段数是偶数，画图时绳头就从定滑轮上开始绕起，简称“奇动偶定”。
2.光学：光学作图题要注意规范，实质光辉要用实线画，并且要注意画上箭头。
法线、虚像、实质光辉的反向延长线要用虚线画。
与平面镜成像有关的作图，要注意利用平面镜成像对称性，先依照对称性找出虚像点，经常是解决问题的重点。
透镜类的作图要记住三条特别光辉，对于凸透镜，三条特别光辉分别是：过光心的光辉流传方向不变；平行于主光轴的光辉经过凸透镜后汇聚到焦点；从焦点射出的光辉经过凸透镜后平行于主光轴。
对于凹透镜，三条特别光辉分别是：过光心的光辉流传方向不变；平行于主光轴的光辉经过凹透镜后折射光辉的反向延长线经过射入侧的虚焦点；正对另一方虚焦点入射的光辉经过凹透镜后平行于主光轴。
3.电磁学：电磁学的作图题分以下两种：第一种是依照电路图连接实物或依照实物图连接电路，特别是家庭安全用电有关的作图题。
中考物理专题复习作图题：班别：教师提醒：时间太紧，不抓紧训练过关，就没有机会了！作图题作题时间大约是5分钟，请按照此时间训练！一定要练出速度来！！！第一部分初中物理作图题命题重点与考查形式一、中考物理作图题命题重点容:光的反射、光的折射、平面镜成像、凸透镜和凹透镜对光的作用、凸透镜成像、电路实物图连线、画电路图、判定螺线管磁极、画力臂以及滑轮组绕线等，共十类。
二、中考物理作图题基本类型 1、光学部分（1）画出光的发射光路和折射光路①如图1、2所示，画出光的入射光路或反射光线。
图1 图 2 图3 图 4 ②如图3所示，根据入射光线和反射光线，做出反射镜面。
③如图4所示，画出光从空气入射到水面处时的折射光线。
④如图5所示，光从水中反射到水面，请画出其进入空气中的大致的折射光路。
（2）根据平面镜成像的作图①如图6所示，画出物体AB 在平面镜中所称的像。
②如图7所示，AB 在平面镜中的像是A /B /，请画出相应的平面镜。
③请画出如图8所示的光线，使光线能竖直射到井下。
④如图9所示，A 是A 在平面镜中的像。
请画出在B 点处人看到其像的光路。
（3）凸透镜、凹透镜对光的作用作图题：有三种基础性作图①凸透镜的三种基本光路：平行主光轴入射的光、经过焦点的光和经过光心的光。
A 、如图所示，完成下列光路图。
水空气 A B 图6图7反射镜水井图8B ●A ●A / ●图9②凹透镜也有三种基本光路：平行主光轴入射的光、经过虚焦点的光和经过光心的光。
B、画出如图所示的光路图。
(4)凸透镜成像作图题（注：这类作图题全国各地基本不考试，因为比较难。
）如图所示，请画出物体AB经凸透镜所成的像。
2、电学部分作图题：主要考查方向：（1）把未连接完整的电路连接完整；（2）画出电路图。
本部分例题不在此处举例了，详见后面的训练题。
3、力学部分作图题：主要考查方向是画力臂，较少考查画滑轮组的最省力绕线。
另一个是画力的示意图。
（1）请画出如图所示的力臂。
专题04作图题随着科技的快速发展和教育改革的不断深入，2024年中考物理“作图题”的命题趋势预计将会有显著的变化。
其中，更加注重考查学生的实际操作能力、空间想象力以及对物理知识的应用，将成为未来作图题的主要命题方向。
实际操作能力将成为作图题考查的重点。
这要求学生能够灵活运用物理工具，如尺子、量角器、力臂等，进行准确的测量和作图。
同时，学生还需要掌握各种作图技巧，如平行线、垂直线、角度平分线等的画法，以确保作图的准确性和规范性。
空间想象力的考查也将成为作图题的重要内容。
学生需要根据题目给出的物理场景，想象出物体的空间位置和运动轨迹，然后利用作图工具进行准确的表示。
这需要学生具备较高的空间感知能力和想象力，能够将抽象的物理问题转化为具体的图形表示。
对物理知识的应用也将是作图题考查的重要方面。
学生需要根据所学的物理知识，如力学、电学、光学等，对题目给出的物理问题进行深入的分析和理解，然后利用作图工具进行准确的表示。
这要求学生不仅要掌握基本的物理知识，还要能够灵活运用这些知识解决实际问题。
2024年中考物理“作图题”的命题趋势将更加注重考查学生的实际操作能力、空间想象力以及对物理知识的应用。
这将要求学生在日常学习中加强实践训练，提高空间感知能力和想象力，同时深入理解和掌握物理知识，为未来的学习和生活打下坚实的基础。
（限时20分钟）作图题A一、作图题1．如图所示，O点为支点，画出杠杆处于静止状态时动力F1的力臂。
2．请用笔画线代替导线，将开关和灯泡正确连入家庭电路。
3．请完成以下透镜的光路图。
4．请在图中画出人眼看到蜡烛S点的光路图，并保留作图痕迹。
5．“圭表”是我国古代先进的天文观测仪器，根据“表”在“圭”面上形长的变化就能知道时节的更替。
元代天文学家郭守敬改进和创新了“圭表”（如图甲），国乙是其示意图。
他在“表”上方加一根架空的横梁，在“圭”面上放置一个可移动的景符（有小孔的铜片）。
他利用改进后的“圭表”，精确推算出了二十四节气和一回归年天数。
题型一图象分析类型一热学坐标图象题[典例1](2019临沂)如图是某种固态物质加热变成液态时温度随时间变化的曲线.由图可知该物质( C )A.是晶体,熔化持续了8 minB.在A点是液态,B点是固态C.在A点的内能比B点的小D.在OA段的比热容比BC段的大〚思路点拨〛思路分析如下:AB段平行于时间轴→熔化过程吸热温度不变→该固体为晶体A点开始熔化,B点熔化结束→A点是固态,B点是液态熔化过程吸热→内能增大→A点内能<B点内能物质在OA段的温度变化比BC段的快→OA段的比热容小,所以图象中有一段平行于时间轴的线段,该图象符合晶体熔化图象的特点,所以该固体是晶体,熔化从第4 min开始,到第8 min结束,持续了8 min-4 min=4 min,故A错误;图象中的A点是熔化的起点,是固态,B点刚好熔化结束,是液态,故B错误;从A点到B点,虽然温度不变,但是要持续吸热,内能增加,所以A点内能比B点内能小,故C正确;在OA段物质的温度变化比BC段的温度变化快,说明OA段的比热容小,故D错误.[典例2]从课本比热容表中可知,水的比热容比煤油的大.用规格相同的两个试管分别装上质量相等的煤油和水,隔着石棉网用相同热源同时对两试管均匀加热,实验后,画出如图所示的图象,其中能正确反映该实验情况的图象是( C )〚思路点拨〛解析:用相同的热源加热时,加热时间相同时表示两液体吸收的热量相同,由Q吸=cmΔt知,在质量和吸收热量相同时,水的比热容较大,温度的变化就较小,选项C正确.[强化训练]1.如图是某种物质温度随时间变化的图象,该图象描述的过程可能是( B )A.蜡的熔化B.海波的熔化C.水的凝固D.玻璃的凝固解析:图象中有一段平行于时间轴的线段,表示该物质是晶体,且温度随时间升高,说明是晶体的熔化过程;蜡、玻璃是非晶体,水、海波是晶体,故选项B正确.2.如图是酒精沸腾时温度随时间变化的图象,下列说法正确的是( B )A.酒精的沸腾属于液化现象B.酒精在沸腾过程中温度不变C.酒精沸腾过程中要放热D.酒精在任何情况下的沸点都是78 ℃解析:酒精沸腾时,由液态变为气态,是汽化现象,故A错误;由图象可知,酒精在沸腾过程中吸热但温度不变,故B正确,C错误;液体的沸点与液体表面的气压有关,压强越大,酒精的沸点越高,故D错误.3.(2019鄂州)如图所示是加热-30 ℃的冰时温度随时间变化的图象,根据图象下列判断正确的是( C )A.BC段是冰的熔化过程,温度不变,说明熔化不需要吸热B.水的沸点是98 ℃,说明当地的大气压高于一个标准大气压C.冰熔化时温度保持0 ℃不变,说明冰是晶体D.加热相同时间时,冰升温比水快,说明冰的比热容比水大解析:BC段是冰的熔化过程,温度不变,但需要吸热,所以A错误;水的沸点是98 ℃,说明当地的大气压低于一个标准大气压,所以B错误;冰熔化时温度保持0 ℃不变,即冰有熔点,说明冰是晶体,所以C正确;加热相同时间时,即等质量的冰和水在吸收相同热量时,冰升温比水快,说明冰的比热容比水小,所以D错误.4.(2019滨州)对质量和初温都相同的甲、乙两种物质,用相同的加热器加热,它们温度随时间变化的图象如图所示,下列说法正确的是( C )A.甲物质的沸点一定是80 ℃,乙物质的熔点一定是40 ℃B.0~6 min甲比乙吸收的热量多C.8~10 min甲和乙继续吸热,虽然温度各自保持不变,但甲和乙的内能都不断增加D.甲的比热容大于乙的比热容解析:根据图象不能判断甲、乙两种物质的每个阶段所处的状态,所以温度不变时,可能是该物质的熔点,也可能是沸点,A错误;使用相同的加热器加热,相同时间内两种物质吸收的热量相同,B错误;8~10 min甲和乙都在吸收热量,虽然温度各自保持不变,但甲和乙的内能都不断增加,C正确;由0~6 min时的图象对比可知,吸收相同热量时甲温度升高较快,所以甲的比热容较小,D错误.5.(2019青岛)探究晶体熔化时温度的变化规律.如图(甲)是某晶体熔化时温度随时间变化的图象,图(乙)是几种晶体的熔点表.晶体熔点/ ℃晶体熔点/ ℃铝660萘80.5铅328海波48锡232冰0(乙)(1)根据上述信息判断,该晶体可能是萘.(2)图(甲)中BC段表示该晶体的熔化过程,此过程中它的内能增大.解析:(1)读图可知,该物质的熔化图象有一段呈水平的线段,说明它有一定的熔点,属于晶体,熔点约为80 ℃,由表格可知晶体可能是萘.(2)晶体熔化的条件是达到熔点且继续吸热,由图象知,BC段温度保持80 ℃不变,为晶体熔化过程;这个过程需要吸热,温度不变,内能增大.6.(2019武汉)在“探究水沸腾时温度变化的特点”的实验中,某组同学用如图(甲)所示实验装置进行了两次实验,并根据实验数据绘制了如图(乙)所示的图象.(1)安装图(甲)所示的器材时,温度计的玻璃泡应该全部浸入水中,不要碰到烧杯的底部或侧壁.(2)从实验中可以看到,水沸腾时形成的大量气泡不断上升、变大,到水面破裂开来,里面的水蒸气散发到空气中.水蒸气引起的烫伤往往比开水烫伤更严重,这是因为水蒸气和开水的温度虽然差不多,但是水蒸气液化时还要放出大量的热,所以实验时要注意安全.(3)分析图(乙)中的图线可知,第一次实验和第二次实验所用水的质量之比是5∶3.解析:(3)分析图(乙)中的图线可知,第一次实验和第二次实验,加热时间相同,即吸收的热量相等;水升高的温度分别为Δt1=6 ℃和Δt2=10 ℃,由Q=cmΔt可知,所用水的质量之比m1∶m2=Δt2∶Δt1=5∶3.7.(2019福建)图(甲)是“探究海波熔化时温度的变化规律”的实验装置.(1)图(乙)温度计的示数为46℃.(2)图(丙)是根据实验数据描绘出的海波温度随时间变化的图象.海波熔化过程对应图象中的BC(选填“AB”或“BC”)段,其熔点为48℃.熔化过程中海波吸收的热量大于(选填“大于”“小于”或“等于”)放出的热量.(3)用质量为m1的海波做实验,绘制的海波的温度随时间变化的图线如图(丁)中的a.若用质量为m2(m2>m1)的海波做实验,得到的图线可能是图(丁)中的c(选填“b”“c”或“d”).解析:(1)图(乙)中温度计的分度值为1 ℃,刻度值越往上越大,温度是零上,现在液面对准40 ℃以上第6格,所以示数为46 ℃.(2)图(丙)中,AB段为固态,是熔化前的状态,吸收热量温度升高,到达B点,继续吸热,海波熔化,熔化过程温度不变,BC段为熔化过程的图象,晶体熔化时的温度叫晶体的熔点,读(丙)图知,海波的熔点为48 ℃;熔化过程虽然温度不变,但内能增加,说明吸收的热量大于放出的热量.(3)同种晶体的熔点相同,质量增大会增长加热所用时间,但不会改变晶体的熔点,所以若用质量为m2(m2>m1)的海波做实验,得到的图线可能是图(丁)中的c图线.8.在探究“比较不同物质吸热的情况”的实验中,加热质量相同的水和煤油,使它们升高相同的温度,比较它们吸收热量的多少,看看这两种物质的吸热情况是否存在差异.(1)为了得到质量相同的水和煤油,在实验室里通常使用的测量工具是天平.(2)在相同条件下用相同的电加热器分别给水和煤油加热,要使水和煤油升高相同的温度,对水(选填“水”或“煤油”)加热的时间更长.(3)根据实验数据,小明作出了水和煤油的温度随时间变化的图象,由图象可知,水的温度随时间变化的图象是a(选填“a”或“b”),煤油的比热容为 2.1×103 J/(kg·℃)[c水=4.2×103 J/(kg·℃)].(4)若电加热器上标有“220 V,500 W”,则一个电加热器正常工作10 min,消耗电能3×105 J.解析:(1)为了得到质量相同的水和煤油,在实验室里通常使用天平测量质量.(2)在相同条件下用相同的电加热器分别给水和煤油加热,要使水和煤油升高相同的温度,对水加热的时间更长.(3)由(2)知,要使水和煤油升高相同的温度,对水加热的时间更长,故水的温度随时间变化的图象是a;由图知,在质量和升高温度相同的情况下,水的加热时间是煤油的2倍,则Q水=2Q煤油,根据c=,煤油的比热容c煤油=c水=×4.2×103 J/(kg·℃)=2.1×103 J/(kg·℃).(4)电加热器正常工作10 min消耗电能W=Pt=500 W×10×60 s=3×105 J.。
第二部分热点题型攻略题型一作图题类型1 光的反射作图[年2考,2014年5考,2013年2考,2012岳阳26(1)]1. (扬州)如图所示,作出图中的反射光线．第1题图2.(苏州)图中,两块平面镜成90°放置,画出图示光线经两次反射的光路图(保留作图痕迹)．第2题图3. (广州)如图所示,光源Q发出的一束光经平面镜反射在墙上显示出一个光点,画出镜面反射的光线并标出墙上光点的位置．第3题图4. (内江)如图所示,太阳光与水平地面成锐角,小聪想用一个平面镜把太阳光竖直反射到井底,请在图中帮小聪画出平面镜,并在图中标出入射角i和反射角γ.第4题图类型2 光的折射作图1.(贵阳)用如图甲所示的装置探究光的折射规律时,小晖用激光笔将光从空气斜射入水中,他在光屏上记录下如图乙所示的三条光线,为了便于研究,他还需要再画两条线,请你帮他完成第1题图2. 如图所示,一束光线垂直射到玻璃砖的一个面上．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．第2题图3. (眉山)如图所示,一束光从水中斜射向水面,入射光线及法线已画出．请画出这条入射光线的反射光线和大致的折射光线．第3题图4. (泰安)如图所示,在平静的湖边上方有一盏路灯,潜水员在水下E处看到了路灯的像,图中A、B两点,其中一点是路灯的发光点,另一点是路灯的像点．请你区分发光点、像点,在图中画出水下E处的潜水员看到路灯的光路图．第4题图类型3 平面镜作图(年4考,2014怀化30,2013岳阳17,2012衡阳22)1. 如图,有一三角形物体ABC,请作出其在平面镜中的像．第1题图2. 按题目要求作图．如图中A′O′是AO在平面镜中所成的像,请大致画出平面镜的位置．第2题图3. (湘潭模拟)根据平面镜成像规律在图中作一条入射光线,使其通过点A,并使其反射光线通过B点．第3题图4. 如图所示,A是人眼的位置,S′是人眼睛在平面镜B前看到的烛焰像上的一点．请在图中作出像点S′对应的发光点S,并画出人眼看到像点S′的光路图(画一条入射光线和反射光线即可)．第4题图类型4 透镜作图(永州29,年2考,2013湘潭16,2012年3考)1. 在如图所示的光路图中,分别填入合适的透镜．第1题图2. (东营)如图所示,请在图中画出两条入射光线通过凸透镜后的折射光线．第2题图3. 请根据凹透镜对光线的作用完成光路图．第3题图类型5 光学综合作图[衡阳24,2013娄底26(2),2012怀化31(2)]1. (菏泽)入射光线AB由空气斜射入水中,请作出反射光线和折射光线的大致方向．第1题图2. 图中一束光沿AO方向从水中射向空气中．画出它的反射光线和折射光线．第2题图3. 如图所示,一束光射向凸透镜经折射后射到一个平面镜上．请在图中画出射向凸透镜的入射光线和经平面镜反射后的反射光线,并标出反射角的度数．第3题图4.(赤峰)如图所示,透镜的焦点与杯中水面的中心点重合．一束平行于凸透镜主轴的光线,经凸透镜折射后射入盛水的杯中,在杯底形成光斑．画出这束光线的光路图．第4题图类型6 画指定力的示意图(年6考,年4考,2014年6考,2013年7考,2012年4考)1. 重为20 N的木箱静止在斜面上,请在图中作出木箱受到重力的示意图．第1题图2. (宜宾)如图所示,用细线将小球悬挂在竖直墙壁上,请画出小球所受重力及小球对墙壁压力的示意图．第2题图3. (新疆建设兵团)一位同学沿水平方向用60 N的力推箱子,请画出木箱受到的推力的示意图．第3题图4. (德州)如图所示,一个木块从斜面上滑下,在粗糙的水平面上滑动一段距离后停下来,请画出木块在水平面滑动时所受重力的示意图．第4题图类型7 受力分析作图[年2考,2014岳阳18,2013郴州28,2012岳阳26(2)]1. (铜仁)在墙角放置一球体,且地面是水平粗糙的,请画出该球体所受力的示意图．第1题图2. (乐山)一个鸡蛋在盐水中匀速向上运动,请在图中画出鸡蛋受力的示意图(O为鸡蛋重心)．第2题图3. (山东)请画出静止在斜面上的物体所受力的示意图．第3题图4.(聊城)如图甲所示,在水平公路上匀速行驶的太阳能汽车受到两对平衡力的作用,请在图乙上画出汽车受力的示意图．第4题图类型8 杠杆作图[年2考,年4考,2014年2考,2013年2考,2012娄底26(1)]1. (乌鲁木齐)如图所示,杠杆在动力F1和阻力F2作用下保持平衡,请画出动力臂L1和阻力臂L2.第1题图2. (大连)如图所示,用杠杆将物体A吊起,O点是支点,请画出拉力F1的力臂L1和物体A所受的重力G的示意图．第2题图3. (泰安)如图,杠杆OA处于静止状态,L2是力F2的力臂,请在图中画出力F2的示意图．第3题图4. (枣庄)一重为G的均匀杠杆,可绕O点上下转动,若让杠杆静止在如图所示的位置,请画出作用在A点的最小作用力F和F的力臂L.第4题图类型9 滑轮组绕线作图[娄底17(2),2014衡阳21]1. 如图所示,小明同学站在地面上,用一定滑轮和一个动滑轮组成滑轮组,并用它提升物体,请在图中画出绕绳的方法．第1题图2. (东营)如图所示是用一个定滑轮和一个动滑轮组成的滑轮组,用这个滑轮组提升重为300牛的重物,在图中画出当动力F＝100牛时绳子的绕法(忽略滑轮组和绳子重及摩擦)．第2题图3. 如图所示,小华借助滑轮组匀速提升重物,请在图中画出一种最省力的绕绳方法．第3题图类型10 画电路图[年2考,年2考,2013永州34(3),2012湘西21(2)]1. 在虚线方框中画出如图实物电路连接的电路图．第1题图2. 现提供一恒压电源、两个灯泡L1与L2、两个开关、一个电压表以及导线若干,请按照如下要求在图中的基础上设计一个完整的电路图,要求：①两灯泡采用并联方式接入电路中②开关S2控制灯泡L2的通断,电压表测电源电压．第2题图3.有一个电路,电路中连接有灯泡L1和L2,开关S1和S2.已知当开关S1、S2都断开时,L1、L2都不亮；当开关S1、S2都闭合时,L1亮、L2不亮．试根据上面的情况画出该电路的电路图．第3题图类型11 补充连接实物图[年5考,年2考,2014年2考,2013益阳20(1),2012益阳20(1)]1. (武汉)某同学连接的实物电路如图所示,其中有一根导线连接是错误的,请在这根导线上打上“”,并补画出正确的连线．第1题图2. (遂宁)小华同学为了探究“电流与电阻的关系”,在实验室找到了一些实验器材,请你将他未完成的电路连接完整(导线不能交叉)．第2题图类型12 根据要求连接实物图[年3考,岳阳21(1),2014益阳12]1. 在如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上．补上后要求：①电压表测滑动变阻器两端电压；②闭合电键S,向右端移动滑动变阻器的滑片P,小灯泡变亮．第1题图2. 如图所示,电源电压为12 V,用笔画线代替导线,将图中元件连接成电路．要求：电压表测量灯泡两端的电压,当滑动变阻器的滑片向左移动时,灯泡变亮．第2题图类型13 根据电路图连接实物图(2014年2考,2012年2考)1. 按照图甲的电路图连接图乙的实物电路．第1题图2. 按图甲在图乙中正确连接实物电路(电流表、电压表均选用小量程)．第2题图类型14 家庭电路连接作图[岳阳18,张家界30(1),2014年3考,2012岳阳26(3)]1. (百色)请用笔画线表示导线,将如图中的电灯、开关和插座(插座准备接大功率用电器)接入家庭电路中．第1题图2. (青岛)如图所示家庭电路,吊灯L1和L2由开关S控制,墙上有一个固定插座．请把电路连接完整．第2题图类型15 ) 磁现象作图[常德24(1)]1. (重庆)请在图中的A点用箭头画出条形磁体外部磁感线的方向．第1题图2. (云南)请标出图中小磁针的N极．第2题图3. (盘锦)图中的两个图分别画出了两个磁极间的磁感线．请在图中标出磁极的名称,并画出位于图中A点和B点的小磁针静止时北极所指的方向．第3题图类型16 通电螺线管作图(年2考,年5考,2014年3考,2013年3考,2012年5考)1. (邵阳)如图,请标出通电螺线管的 N、S极．第1题图2. (上海)根据图中通电螺线管的N极,标出磁感线方向、小磁针的N极,并在括号内标出电源的正、负极．第2题图3. (资阳)如图所示,处于光滑水平面的小车上放有一条形磁铁,左侧有一螺线管,当开关S闭合时,发现小车向右运动,请在图中标出电源的正负极,通电螺线管的N、S极和A点处磁感线的方向．第3题图4.(日照)闭合开关后,小磁针静止时北极的指向如图所示,请标出螺线管左端的磁极名称,并画出螺线管上导线的绕向．第4题图答案类型1 光的反射作图1. 如答图所示第1题答图【解析】作反射光线时,先确定反射点,根据反射角等于入射角,在同一平面内法线的另一侧画出反射光线,注意标注光线的传播方向．2. 如答图所示第2题答图【解析】过入射点作与镜面的垂线即法线,根据反射光线、入射光线分居法线两侧,反射角等于入射角,作出两次反射的光路图．3. 如答图所示第3题答图【解析】方法一：作光源Q关于平面镜的对称点Q′,Q′即为光源Q在平面镜中的像点,连接Q′和入射点交墙于M点,即为墙上光点的位置；方法二：过入射点垂直于镜面作出法线,然后根据反射角等于入射角作出反射光线,反射光线与墙面的交点M即为墙上光点的位置．4. 如答图所示第4题答图【解析】因为入射光线和反射光线的夹角为入射角和反射角之和,而反射角等于入射角,所以作入射光线和反射光线夹角的平分线即为法线,作法线的垂线即为镜面的位置．类型2 光的折射作图1. 如答图所示第1题答图【解析】为了研究光的折射规律,还需在图中画出两种介质的分界面和法线,要注意,法线要用虚线表示．2. 如答图所示第2题答图【解析】首先光从空气垂直入射到玻璃砖的表面,所以传播方向不变．然后光从玻璃砖斜射入空气中先过入射点画出法线,然后根据折射角大于入射角,画出折射光线．3. 如答图所示第3题答图4. 如答图所示第4题答图【解析】连接EB,EB与界面的交点即为入射点O,OE就是折射光线,连接AO, AO就是入射光线,B点为像点,即可完成水下E处的人看到路灯A的光路图．类型3 平面镜作图1. 如答图所示第1题答图【解析】①作A点关于镜面的对称点A′；(作对称点留下的作图痕迹是对应点的虚线连线和垂直符号)②作B点关于镜面的对称点B′；③作C点关于镜面的对称点C′；④用虚线连接A′B′,B′C′, A′C′,△A′B′C′就是△ABC在平面镜中的像．2. 如答图所示第2题答图【解析】由平面镜成像的特点：像和物体各对应点的连线被平面镜垂直平分,可确定平面镜的位置如答图所示．3. 如答图所示第3题答图【解析】根据平面镜成像的特点：像物关于平面镜对称,作出A点的像点A′,连接A′B,与平面镜的交点O 为反射点,连接AO为入射光线,OB为反射光线．4. 如答图所示第4题答图【解析】过S′点向平面镜作垂线,根据平面镜物像等距的成像特点,得到物点S,连接S′A与平面镜相交于一点O,这就是光线的入射点,连接SO、OA并标出箭头,得到入射光线和反射光线．类型4 透镜作图1. 如答图所示第1题答图【解析】平行于主光轴的光线经过凸透镜后会聚在焦点,所以左图中画凸透镜；光线经过凹透镜发散,右边图中画凹透镜．2. 如答图所示第2题答图【解析】平行于主光轴的光线经凸透镜折射后将过焦点；通过焦点的光线经凸透镜折射后将平行于主光轴．3. 如答图所示第3题答图【解析】平行于主光轴的光线经凹透镜折射后变得发散,其折射光线的反向延长线过焦点；过光心的入射光线,经过凹透镜折射后,其传播方向不变,由此可以画出其折射光线．类型5 光学综合作图1. 如答图所示第1题答图【解析】先过入射点画出法线,在空气中法线的另一侧作出反射光线,注意反射角等于入射角；在水中法线的另一侧作出折射光线,注意折射角小于入射角．2. 如答图所示第2题答图【解析】首先画出法线,在发生反射时,根据反射角等于入射角作出反射光线；光从水中斜射入空气中,折射角大于入射角,折射光线远离法线．3. 如答图所示第3题答图【解析】平行于主光轴的光线经过凸透镜折射后经过焦点；经平面镜反射时,反射光线、入射光线、法线在同一平面内,反射角等于入射角．4. 如答图所示第4题答图【解析】平行于凸透镜主光轴的光线经过凸透镜后过焦点,据此可以画出光线通过凸透镜的出射光线；然后光线到焦点后刚好到空气与水面的分界面,此时凸透镜的主光轴正好是法线,最后根据光从空气斜射入水中时折射角小于入射角画出折射光线,直到杯底．类型6 画指定力的示意图1. 如答图所示第1题答图【解析】重力的方向竖直向下．2. 如答图所示第2题答图【解析】重力的方向竖直向下,压力的作用点是球与墙壁的接触点,然后过作用点作垂直于墙壁,并指向墙里面的压力．3. 如答图所示第3题答图【解析】先确定作用点,然后过手推箱子的位置,做水平向右带有箭头的线段,并标明推力的大小．4. 如答图所示第4题答图【解析】重心为木块的几何中心,过重心作竖直向下的重力,并标出符号G.类型7 受力分析作图1. 如答图所示第1题答图【解析】物体只受竖直向下的重力和竖直向上的支持力,这两个力大小相等．2. 如答图所示第2题答图【解析】鸡蛋在盐水中匀速向上运动,受到的浮力与重力是一对平衡力,鸡蛋所受浮力的方向是竖直向上的,从重心开始竖直向上画一条带箭头的线段表示出浮力,并标出F浮；物体的重力与浮力大小相等,方向相反,作用点都在重心,同理作出重力的示意图．3. 如答图所示第3题答图【解析】静止在斜面上的物体受到竖直向下的重力、垂直斜面向上的支持力和沿斜面向上的摩擦力,三个力彼此平衡．4. 如答图所示第4题答图【解析】以汽车为研究对象,分析受力情况：重力G、路面的支持力F支、摩擦力F阻和牵引力F牵,汽车匀速运动,重力G与路面的支持力F支平衡,摩擦力F阻和牵引力F牵平衡,画出汽车受力的示意图如答图所示．类型8 杠杆作图1. 如答图所示第1题答图【解析】反向延长动力作用线,从支点向动力的反向延长线引垂线,即为动力F1的力臂L1；从支点O向阻力作用线引垂线,即为阻力F2的力臂L2.2. 如答图所示第2题答图【解析】重物的重心在物体的几何重心,重力的方向是竖直向下的,从作用点起沿竖直向下的方向画一条带箭头的线段．O点是杠杆的支点,从支点向拉力F1的作用线作垂线,即是动力F1的力臂L1.3. 如答图所示第3题答图【解析】过点O作F1作用线的垂线段,即为F1的力臂L1；过阻力臂L2的末端作垂直于L2的作用线,与杠杆的交点为F2的作用点,F1的方向向下,则F2的方向向上,在线段末端标出箭头,标出力F2.4. 【解析】连接OA就是最长的动力臂L,根据杠杆平衡的条件,要使杠杆平衡,动力方向应向上,据此可画出最小的动力,如答图所示：第4题答图类型9 滑轮组绕线作图1. 如答图所示第1题答图【解析】由于小明要站在地面上拉动绳子,所以从小明的手开始,先绕过定滑轮,然后再绕过动滑轮,最后系在定滑轮下面的挂钩上．2. 如答图所示第2题答图【解析】由于物体的重力为300 N,当动力F为100 N时,应由三段绳子承受重物的重大．3. 如答图所示第3题答图【解析】n为奇数时,承担重物的有三段绳子,此时最省力,根据奇动偶定,绳子的固定端在动滑轮上,如答图所示．类型10 画电路图1. 如答图所示第1题答图【解析】电流从电源的正极出发经开关、电流表后开始分支,一支经灯泡L1、电流表,一支经灯泡L2,两支电路最终汇合回到电源负极,电路图如答图所示．2. 如答图所示第2题答图【解析】电流从正极出发经开关S开始分支,一支经灯泡L1,另一支经灯泡L2、开关S2,然后两支汇合共同回到电源负极,电压表并联在电源两端测量电源电压．3. 如答图所示第3题答图【解析】由题意可知,L1与L2串联,且一个开关与L2并联．类型11 补充连接实物图1. 如答图所示第1题答图【解析】电路中电流表与滑动变阻器、定值电阻串联,电压表与定值电阻并联,所以需要将定值电阻与电流表之间的导线去掉,接到电压表的负接线柱上．2. 如答图所示第2题答图【解析】定值电阻R与滑动变阻器串联,电压表与定值电阻并联,电流表串联在电路中．类型12 根据要求连接实物图1. 如答图所示第1题答图【解析】电压表应与滑动变阻器并联；闭合电键S,变阻器能改变小灯泡亮度,说明滑动变阻器应与灯泡串联,且向右端移动滑动变阻器的滑片P,灯变亮,说明电路中电流变大,所以电阻变小,则应将变阻器的b接线柱接入电路．实物连接如答图所示．2. 如答图所示第2题答图【解析】经分析可知,滑动变阻器左下方接线柱与任意上方接线柱串联在电路中,然后与灯泡、电源、开关串联组成电路,电压表并联在灯泡两端,由于电源电压为12 V,则电压表选择0～15 V量程,如答图所示．类型13 根据电路图连接实物图1. 如答图所示第1题答图【解析】由电路图知两灯并联,S控制整个电路通断,电流表测通过L1电流,电压表测L2两端电压．先连接电路,根据电流流向法,先从正极出发依次串联开关S、灯泡L1、电流表回到电源负极,把灯泡L2并联在灯泡L1和电流表的两端,最后将电压表并联在灯泡L2的两端．2. 如答图所示第2题答图【解析】由题知,两表均选用小量程,滑动变阻器滑片左边部分连入电路,对照电路图连接实物图,如答图所示．类型14 家庭电路连接作图1. 如答图所示第1题答图【解析】三孔插座的上面的孔接地线,左孔接零线,右孔接火线；电灯的接法：火线先过开关再入灯泡,然后接入顶端的金属点,零线直接接入螺旋套．2. 如答图所示第2题答图【解析】由于家庭电路中的各个用电器是并联连接,所以此电路中的两盏灯L1和L2并联,开关接在干路上同时控制两盏灯泡：首先辨别上面三根线地线、火线、零线．两孔插座接法：左孔接零线,右孔接火线；安装三孔插座的方法：上孔接地线,左孔接零线,右孔接火线．类型15 磁现象作图1. 如答图所示第1题答图【解析】在磁体外部,磁感线总是从N极出发,最终回到S极,A点的磁感线方向向右．2. 如答图所示第2题答图【解析】地球周围存在着地磁场,地磁场的形状跟条形磁体的磁场相似,其上端为地磁的南极,则下端为地磁的北极,根据磁感线的方向在磁体的外部是从N极出发回到S极,外部小磁针的N极指向磁感线的方向,所以小磁针的上端为N极．3. 如答图所示第3题答图【解析】磁感线总是从N极出发回到S极．因此,磁体的名称以及小磁针的指向如答图所示．类型16 通电螺线管作图1. 如答图所示第1题答图【解析】用右手握住螺线管,四指指向电流方向,则大拇指所指的方向即通电螺线管的右端为通电螺线管的N 极,另一端为S极,如答图所示．2. 如答图所示第2题答图【解析】螺线管的左端为S极,右端为N极,磁感线从磁体的N极出发,回到S极,所以可以确定螺线管周围磁场的方向是从右向左的．根据螺线管的右端为N极,以及线圈的绕向利用安培定则可以确定螺线管中电流从螺线管的左端流入右端流出．根据电流方向与电源正负极之间的关系：在电源外部电流从正极流出,回到负极,可以确定电源的右端为负极,左端为正极．3. 如答图所示第3题答图【解析】从图可知,条形磁铁的右端是S极,左端为N极；由于同名磁极相互排斥,异名磁极相互吸引,可知通电螺线管的右端是N极,左端是S极；根据安培定则,伸出右手握住螺线管使大拇指指向通电螺线管的N 极,则四指弯曲的方向为电流的方向,所以电源的右端为正极,左端是负极；在磁体的外部,磁感线都是从磁体的N极出发回到S极,所以A点磁感线方向都向右．4. 如答图所示第4题答图【解析】由磁极间的相互作用规律可知,通电螺线管的右端为N极,左端为S极．根据安培定则,伸出右手使大拇指指向通电螺线管的N极(即螺线管的右端),则四指弯曲的方向为电流的方向,结合电流由螺线管的左端流入画出绕线方法．。
