盘县石桥镇喜乐庆煤矿
12 月防突计划
通风矿长：
编制：
编制日期：2013年11月29日
根据2012年瓦斯等级鉴定：喜乐庆煤矿绝对瓦斯涌出量为4.57m3/min,为高瓦斯矿井；根据重庆煤炭科学研究院2010年1月提交的《盘县喜乐庆煤业有限公司3#、4#煤层突出参数测定及突出危险性鉴定报告》（3#煤层瓦斯压力为0.35MPa，瓦斯含量为4.98m³/t，4#煤层瓦斯压力为0.34MPa，瓦斯含量为4.76m³/t）及贵州省能源局文件（黔能源发【2010】137号）《关于转报（关于上报盘县石桥镇喜乐庆煤业有限公司3#、4#煤层突出参数测定及突出危险性鉴定报告的送审报告）的报告》批复，C3煤层在标高1526.6m以上无煤与瓦斯突出危险性,C4煤层在标高1526.8m以上无煤与瓦斯突出危险性。
施工中必须严格按照“四位一体”综合防突措施进行管理。
防突计划工作安排如下：
1、掘进计划进尺320m，预计施工预测预报检测孔1350m，预
计采面施工预测预报检测孔350m；
2、安装抽放管50根；
3、检修和补充防突设备及配件材料；
4、回收采面抽放管路及通防设施设备并定点堆放。
矿业有限公司矿山开采方案乐山市金口河元宝山矿业有限公司矿山开采方案公司董事会、总经理：随着矿山基建工程的快速推进，选矿厂土建工程已接近尾声。
各种设备在3月底、4月初将陆续进场安装，设备安装后将进行厂区地坪硬化、动力线路布设、厂房搭建。
预计在五月中旬可进行试生产阶段。
现将矿山生产现状和近期开采方案报告于后，请审阅。
一、矿山生产现状自公司于去年12月27日正式接手矿山，矿山技术人员对有条件的矿井进行了编录。
经编录和测量发现矿山的问题较多，原有的矿井有一定规模和可能出矿的1#井和2#井与资料对照出入较大，332较少，更多的是333和334。
1#井座标X：3250375.326；Y：321180.51；高程Z：3月11日由赵伯贵、张鹏、王建云、付天汝、彭跃猛一行5人到现场实勘，得出以下方案。
二、近期开采方案1、1#井开采方案1#井目前虽暂无可布工作面的矿脉，但主巷道扩帮临近完成。
2M*2.2M的巷道，可做运输大巷。
另有一条天井与PD06贯通，目前仍为堵塞状态。
待1#井扩帮工程完成后，将天井除通，作为溜矿井使用。
PD06座标X：3250453.663；Y：321139.212；高程Z：2103.007M。
位于1#井上方，与1#井高差63.43米，符合两个中段之间的高差要求，因此将PD06定为一个采矿中段。
1#井既是运输大巷又是进风巷道，PD06既作为一个回风巷道，又作为一个采矿中段。
这样形成一个合理的采矿系统。
先期开采以PD06为中心进行开采。
PD06周围有过去零星开采的旧矿硐，已见矿，矿石品位较好，综合品位约有10—12%，预计每天可采50—60吨矿石。
矿石采出后暂堆放一边，待1#井天井除通后溜矿至1#井，采用小型农用车直接运至选矿厂，不再占用2#井口外的索道运输能力。
2、2#井开采方案2#井目前有两处可布工作面：第一个工作面布在过去铁梯处已有工作面上，将上部的矿石进行开采；第二个工作面布设在预计通风井口处，可一边采矿，一边形成溜矿井，并逐渐与PD02贯通。
![[vip专享]11040采煤工作面局部综合防突措施](https://img.taocdn.com/s1/m/3005b768376baf1ffd4fad1f.png)

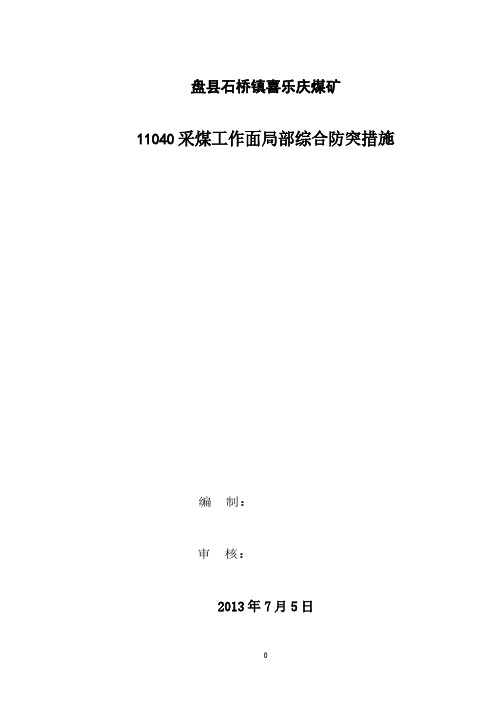

盘县石桥镇喜乐庆煤矿11040采煤工作面局部综合防突措施编制：审核：2013年7月5日11040采面局部综合防突措施由于本矿开采的4#煤层是不具有煤与瓦斯突出危险的煤层，虽然无突出危险性，但是，在11040工作面采煤过程中也必须按突出去管理，严格执行“四位一体”局部综合防突措施后才能进行回采，为确保工作面在回采过程中的安全生产，特编制局部综合防突措施：一、工作面煤与瓦斯突出危险的预测预报由于我矿所开采的4#煤层经煤炭科学研究总院重庆研究院鉴定，4#煤层不具有煤与瓦斯突出危险性，因此，在11040采面回采过程中，必须按突出煤层进行管理进行煤与瓦斯突出危险性预测预报。
二、工作面煤与瓦斯突出防治措施利用矿井现有的瓦斯抽放系统，在11040回风顺槽和11040运输顺槽所施工的钻场进行本煤层抽放，降低煤体中的瓦斯含量和瓦斯压力进行防突。
三、防治突出措施的效果检验：1、11040采煤工作面采用钻屑指标和瓦斯解吸指标两项指标进行工作面的防突措施效果检验，参照《防治煤与瓦斯突出规定》的规定，直径为42mm的钻孔时，钻孔的最大钻屑量Smax临界值取4.8kg/m，解吸指标k1的临界值取0.4ml/g.min1/2。
当K1max<0.4mL/g.min1/2、Smax＜4.8Kg/m时，则工作面的防突措施有效。
当K1max≥0.4mL/g. min1/2或Smax4.8≥Kg/m时，则工作面的防突措施无效。
当K1max≥0.4mL/g. min1/2和Smax4.8≥Kg/m时，则工作面防突措施无效。
当防突措施效果检验无效时，再制定防突补充措施。
2、11040工作面在进行煤与瓦斯突出危险性预测预报后，如临界值不超标，每循环保留3米投影超前距。
3、采取防突措施以后，必须对所采取的防突措施进行效果检验，经检验证实防突措施有效后，则留5.０米投影超前距离，采取安全防护措施后进行回采。
4、施工工具：ZQS－50/1.6型号的强力风煤钻、3.0米的风煤钻钻杆及直径为42㎜的钻头进行钻孔施工。
矿山开采设计方案背景矿产资源的开采是国民经济的重要组成部分，而矿山开采设计方案对于保证矿产资源的有效开采和矿山工作安全至关重要。
本文将对矿山开采设计方案进行讨论，以期为矿山开采提供更加科学和安全的设计方案。
设计原则矿山开采设计方案的制定需要遵循以下原则：1.优先考虑矿产资源的最大限度开采。
2.按照国家法律法规和安全生产要求来执行。
3.考虑到矿区经济，环保等多方面的因素。
方案设计步骤矿山开采设计方案的制定和实施分为以下几个步骤：第一步：矿产资源的确定首先需要通过地质勘探和矿物岩石学分析，确定矿产资源的种类、质量、规模和分布情况，为下一步矿山开采设计提供依据。
第二步：矿山开采方案的设计在矿产资源确定后，需要通过专业人员的对矿山地质情况进行综合研究，基于地质学，采矿工程学，岩土力学等理论进行设计，确定矿山开采的方法、技术路线、采矿设备等。
第三步：采矿设施的设置根据矿山开采方案的设计，需要设置采区边坡、矿山井道、巷道、排水系统和通风系统等采矿设施，并进行合理布局，制定相应的施工方案，以保障矿山采矿工程的高效、安全和可持续运行。
第四步：实施和监测实施是矿山开采设计方案的最后一步，需要通过安排工人，机械等进行施工，并进行监测与调整，以确保采矿过程中的安全性和卫生健康。
安全技术要求矿山开采设计方案需要考虑产品质量，生产效率，成本，安全生产，环境保护以及生产管理等因素，需要合理选择采矿的方法，确定合适的采矿技术，建立安全措施和紧急预案等。
结论矿山开采设计方案是矿山开采工作的重要组成部分，在设计方案时需要以保护生命、安全和环境为基础，科学制定开采方案。
因此，制定矿山采矿设计方案需要有专业技能和工程知识的专家团队，这些专业人士能够多方面地考虑矿山开采工作过程中的各种问题，制定出科学、具有实际效果的设计方案。
矿山设计方案范文一、概述二、矿山的背景和潜力本矿山位于地区，总面积为XXX平方公里，矿产资源主要包括XXX等。
经过勘探和评价，该矿山具有丰富的矿产储量和潜力。
同时，矿山的地质条件、区域交通、水源和电力供应等基础设施条件较为优越，为矿山的开发提供了便利。
三、矿山开采方案1.根据矿山资源的特点和储量，制定合理的开采规划。
结合现有的采矿技术和设备，选择合适的开采方式和方法，确保矿石的高效率开采和选别。
2.进行矿山环境评价，制定环境保护措施。
通过矿山水土保持工程、植被恢复和生态恢复等措施，最大程度地减少矿山对环境的破坏，并确保周边地区的生态平衡。
3.制定矿山的安全生产措施。
建立完善的安全管理体系，推行先进的安全生产技术和装备，确保矿山的安全运营。
4.进行综合治理，提高资源利用效率。
通过煤矸石回收利用、尾矿资源化利用等措施，最大限度地减少资源浪费，实现矿山的可持续利用。
四、矿山管理措施1.建立健全的矿山管理机构和管理制度。
制定科学合理的管理制度，明确各个部门和岗位的职责和权限，确保矿山的正常运营和管理。
2.加强人员培训和技术交流。
组织矿山人员进行安全生产和环境保护的培训，提高员工的安全意识和环保意识，同时与其他矿山进行技术交流，引进和应用新技术。
3.建立矿山的监测和管理系统。
对矿山的生产、环境等进行实时监测和管理，及时发现和解决问题，保障矿山的正常运营。
4.加强社会责任和公众参与。
与当地政府和群众积极沟通，听取他们的意见和建议，在矿山运营过程中充分考虑社会和环境的因素，履行企业的社会责任。
五、经济效益和社会效益本设计方案的实施将为矿山带来显著的经济效益和社会效益。
首先，通过合理的开采规划和设备选择，能够提高矿石的开采率和品位，增加产量和产值。
其次，通过环境保护和安全生产措施，能够减少环境污染和事故的发生，提高员工的工作环境和安全保障。
最后，通过矿山的可持续利用和综合治理，能够减少资源浪费，提高资源利用效率，为社会的可持续发展做出贡献。
煤炭开采设计方案
1. 概述
本文档旨在提供一种可行的煤炭开采设计方案，以满足开采过程中的安全性、效率和环境保护要求。
2. 设计方案
2.1 开采方式
本设计方案采用露天开采方式进行煤炭开采。
这种方法具有较高的产能和经济性，并且可以更好地控制开采过程中的安全风险。
2.2 开采设备
为了提高开采效率，我们建议使用大型矿用卡车进行煤炭的运输。
这些卡车具有较大的载重量和强大的动力，可以有效地运输煤炭到指定地点。
2.3 安全措施
在煤炭开采过程中，安全是至关重要的。
我们建议采取以下措施来确保工人的安全：
- 提供必要的安全培训，包括矿井安全、设备操作和急救知识。
- 配备必要的安全设备，如安全帽、防护眼镜和防护服。
- 建立严格的工作规程，包括禁止酒精和药物的使用。
- 定期进行安全巡检，确保设备和工作场所符合安全标准。
2.4 环境保护
煤炭开采对环境造成一定的影响，为了最大程度减少这种影响，我们建议采取以下措施：
- 减少土地破坏，尽量保留原有植被和生态系统。
- 高效利用水资源，减少水的浪费和污染。
- 定期监测煤炭开采对周边环境的影响，并及时采取必要的措
施进行修复和保护。
3. 结论
本文档提供了一个简要的煤炭开采设计方案，涵盖了开采方式、设备、安全措施和环境保护等方面。
这个方案可以作为一个参考，
帮助您制定出一套适合您项目需求的煤炭开采方案。
开采设计方案背景采矿业是我国的传统行业，也是现在不可或缺的能源资源产业，随着科技的不断进步和人们对环境保护的日益重视，采矿行业的开采方式也在不断演进和更新。
本文将探讨在不同场景下的开采设计方案。
场景一：露天矿山露天矿山是我国开采铜、铁、煤等矿物的主要场所。
目前，对于露天矿山的开采方式，市面上常见的有两种：平面开采和逐层开采。
假设现有一座面积为100万平方米的铜矿山需要采取开采措施，接下来将介绍两种开采方式及其方案设计。
平面开采平面开采是指以矿体的平面形象作为采矿面，对矿山进行整个剖面的开采，适用于矿床较平坦、矿体连续、开采面较大的矿山。
对于面积较大的铜矿山，平面开采是一种比较常用且有效的方式。
其具体开采流程为：1.按照矿山的平面形状确定下巷和采面位置。
2.根据采面的大小和密度确定采掘的工作台方位和倾角，修建工作台。
3.采掘一定深度后将矿物运出。
平面开采的方案优点在于开采过程简单，人工投入较少，适合对于人力、财力有限的中小型企业。
但其缺点是占地面积较大，对于地质环境要求较高。
逐层开采逐层开采是指将较高的开采位置向下挖掉一层后，按照规定坡度或倾角进行掘进，将掘进的矿层储备挖空，再向下一层开采，适用于矿床较深、断层较多、地面地形比较险峻的地区。
对于铜矿山而言，其地形较为复杂，使用逐层开采能更好的适应地质环境。
其具体开采流程为：1.设计出采矿的倾角和延长段长短，并设计出采用的地面支护方法和采矿装备。
2.将开采场地划分为若干个工作面，按照一定规律进行开采。
3.挖空工作面矿层储备，运输至破碎站进行处理，再送往选别厂进行选矿处理。
逐层开采的方案优点在于灵活性高，能够适应各种地形环境，并避免出现矿物浪费等情况。
但其缺点是过程复杂，人工投入和成本较高。
场景二：井下开采相比露天矿山，井下开采的环境更为封闭和复杂，因此需要更加详细的设计方案来适应环境。
本文以煤矿为例，介绍井下开采的设计方案。
煤矿井下采煤法煤矿采煤分为井下采煤和露天采煤两种方式，其中，井下采煤法是指以长墙工作面方式采煤，并结合支护、排风和机电等技术措施，在严苛环境下进行煤炭生产。
煤炭开采活动方案1. 背景描述传统煤炭资源的开采已经成为一个争议性话题。
在开采煤炭的过程中，会带来一系列的环境问题，例如对土地的污染、破坏或者对附近的河流和地下水脉的破坏，甚至还会对居民的健康带来不良影响。
但煤炭仍然是现代工业中不可或缺的能源，因此需要制定合理的煤炭开采活动方案来保证资源的开发与环境的保护。
2. 目标本方案的目标是制定合理的方案来最大化煤炭资源的开发潜力，并且明确一系列保护环境的要求，以保证煤炭开采活动邻里关系的合理化。
3. 可行性研究在制定开采煤炭的方案前，必须进行可行性研究。
该研究包括以下几点：•潜在的煤炭储量估算•评估潜在开采的所需资金•评估开采所需的健康安全措施•评估开采煤炭可能带来的环境问题在进行可行性研究时，必须考虑所有相关的因素，以确保煤炭开采的效率与安全。
4. 环境问题的治理制定煤炭开采活动方案时，环境问题的治理是核心问题之一。
为了保护附近的环境，该方案应包含以下策略：•充分评估煤矿的垃圾•打造现代化的排放净化设备•消除地下水污染风险•进行垃圾处置方案和污水处理等一系列环保措施•进行周围地区的环境监测，在发现问题时及时处理以上措施能够最大限度的保护环境，并确保煤炭开采活动的可持续性。
5. 健康安全开采煤炭是一项有着高度危险性的工作，因此必须采取相关措施来确保工人的健康安全。
该方案应包括：•一系列安全预防措施，如加强瓦斯传感器的使用等•如死亡事故等事件发生时，将全力以赴为受害者提供救助•提高工人的工作条件，为其提供安全的工作环境以上做法可以提高工人工作时的舒适感与安全感。
6. 结论本文介绍了一个综合的煤炭开采活动方案，该方案应包含了尽可能充分地估测潜在的储量，制定了适当的环境保护与健康安全的措施。
这方案不仅可以帮助煤矿尽可能的减少破坏性的影响，同时还能为社会与企业的各个方面提供更多价值。
如果在制定的过程中，我们能够仔细的进行各项核算与评估，那么将可以惠及更多利益相关方，推动更加健康与可持续性的煤炭开采活动。
采石场大型工程设计方案一、项目背景随着我国基础设施建设的快速发展，对建筑用石料的需求日益增长。
采石场作为提供石料的重要来源，其规模和生产效率成为制约基础设施建设的关键因素。
为了满足市场需求，提高采石场的生产能力和经济效益，本方案针对一个大型采石场工程进行设计。
二、设计目标1. 提高生产效率：通过优化设计，使采石场的生产能力达到最大化，满足市场需求。
2. 保障文物安全：在施工过程中，充分考虑文物保护，确保工程对文物的影响降到最低。
3. 保护生态环境：在提高生产效率的同时，采取有效措施保护生态环境，实现可持续发展。
4. 提高工程质量：确保工程质量达到高标准，满足基础设施建设需求。
三、设计内容1. 开采工艺：根据石料类型和地质条件，选择合适的开采工艺，如爆破法、机械切割法等。
2. 运输系统：设计合理的运输系统，包括道路、桥梁等，确保石料运输高效、安全。
3. 破碎筛分：设置合理的破碎筛分设备，提高石料的粒度合格率。
4. 储存与装卸：规划石料储存场地，设计高效的装卸设施，方便石料的储存和运输。
5. 环保措施：采取有效措施，如洒水降尘、绿化等，保护生态环境。
6. 文物保护：在施工过程中，对涉及文物的区域进行特殊保护，避免损坏。
7. 安全措施：制定严格的安全管理制度，确保工程施工安全。
四、工程实施与监管1. 施工单位应按照设计方案进行施工，确保工程质量。
2. 监理单位要对施工过程进行全程监理，确保工程施工安全、环保、文物保护等方面符合相关规定。
3. 项目主管部门要加强工程实施过程中的监督管理，定期对工程进度、质量、安全等方面进行检查。
4. 工程完成后，组织验收，确保工程达到设计目标。
五、总结本方案针对一个大型采石场工程进行设计，旨在提高生产效率、保障文物安全、保护生态环境和提高工程质量。
在实施过程中，要严格按照设计方案和相关规定进行施工、监理和管理，确保工程顺利推进。
通过本方案的实施，将为我国基础设施建设提供高质量的石料，促进经济社会的持续发展。
本科毕业设计说明书设计题目：喜乐庆煤矿开采设计方案学院：继续教育学院专业：采矿工程班级：学号： 20155904学生姓名：张钧指导教师：肖俊贤2016年6月16日目录第一章 11234444457888889991010101010101010111111121212121212二、.1212131313131313131314141515151515151621212121222224242424243131313232一、32二、其它巷道用风 (36)39393939393940404040404143454545454747474848484848484849494949505050515152525353545455喜乐庆煤矿开采设计方案第一章矿区概述及井田特征第一节矿区概述喜乐庆煤矿位于盘县南部石桥镇境内，隶属盘县石桥镇管辖。
矿区范围：东经104°32′46″～104°33′54″，北纬25°35′55″～25°36′31″。
矿界形状为一多边形，走向长1762m，倾向宽795m，面积1.3991km2。
该矿直线距离盘县红果镇30km，距南昆铁路鲁番站8 km，距威箐站15 km。
盘县经水塘至响水公路从该矿区内经过，有简易公路与煤矿相通，交通较为方便。
详见喜乐庆煤矿交通位置图1.1。
煤矿所在区域属亚热带温暖湿润气候区，据盘县气象局最近10年气象资料，年平均气温15.2℃，日极端最高气温33℃，日极端最低气温-3.6℃，年平均降雨量1382.9mm，最大降雨量为1800mm，最小降雨量为1000mm，雨季多集中在5～9月，枯季多在12月至次年3月，年平均相对湿度78%,年平均日照为1594小时左右，年无霜期273天左右。
区内内气候宜人，冬有凝冻，夏无酷暑，光照充足。
喜乐庆煤矿所在区域位于云贵高原向黔中高原过渡的斜坡地带，地处珠江流域南盘江水系。
区内地形以中山为主，内部多盆地和缓坡，境内碳酸盐类岩石广泛分布，地貌如溶丘、洼地、峰丛、溶斗、伏流等分布普遍,最低侵蚀基准面：+1565米左右。
灾害性天气主要有春旱、夏旱、夏暴雨、秋绵雨、倒春寒、冰雹、凝冻等。
根据《中国地震动峰值加速度区划图》(GB18306—2001)，本区地震动峰值加速度为0.05g，地震烈度为Ⅵ度。
矿山范围内未发现崩塌、滑坡、泥石流、地面塌陷及地裂缝等地质灾害，工业广场及其周边也未发现潜在的地质灾害，矿山及工业广场遭受现有地质灾害危害的可能性小，地质环境条件较好。
矿山外围地层出露地段山高坡陡，在长期的日晒雨淋作用下，沿岩层节理或裂隙岩层失稳，容易发生崩塌、错落，致使道路堵塞、建筑物遭受损坏。
工业：以采煤、面粉、豆制品加工等家庭式小作坊为主。
农业：区内主要种植玉米、马铃薯、小麦等，经济作物以烤烟、油菜为，次有茶叶主。
牧业：以饲养猪、马、牛为主，少数人家饲养鸡、鸭、鹅等。
电力：民用电主要为南方电网供电。
水：区内居民用水主要水源为自然出露泉水、河水、溪沟水等。
建筑材料：区内永宁镇的石灰岩出露，可作建筑材料。
图1.1喜乐庆煤矿交通位置图第二节井田及其附近的地质特征一、地层矿区内出露地层有二叠系上统峨眉山玄武岩组（P3β）、龙潭组（P3l）、三叠系下统飞仙关组一段（T1f1）、三叠系下统飞仙关组二段（T1f2）及第四系（Q）。
二叠系上统龙潭组为矿区含煤地层。
各组段地层岩性特征由老到新分述如下：（1）峨眉山玄武岩组（P3β）出露于矿区东部及外围。
全层厚200～350m，灰绿、深灰色拉斑玄武岩及玄武岩，致密块状，坚硬、具大量紫红色铁质浑圈，具气孔构造。
（2）龙潭组（P3l+w）本区龙潭组为汪家寨组和龙潭组。
为区内含煤地层，出露不全。
为一套海陆交互相沉积。
岩性以灰色—深灰色粉砂岩、粉砂质泥岩为主，夹深灰色泥岩及细砂岩。
产腕足类动物化石，产大羽羊（Gigantopteris sp.）、栉羊齿（Pecopteris sp.）等大量植物化石。
具水平层理、波状层理、交错层理，组内连续沉积，含煤10～25层，一般10层左右，可采煤层5～8层。
含煤地层总厚约246m。
矿区内仅出露龙潭组上部，出露厚度约150m，出露的主要可采煤层有3、4、9、10、12、17、18、19煤层共8层。
（3）飞仙关组（T1f）区内出露不全。
岩性主要由灰绿、灰黄色、灰紫色、紫红色、暗紫色粉砂质泥岩、粉砂岩组成。
厚度约410m左右，根据岩性和厚度可分为二段。
第一段（T1f1）由灰绿色、灰黄色，薄层状，水平层理的粉砂质泥岩、泥质粉砂岩及粉砂岩组成。
产舌形贝（Lingula sp.）、克氏蛤（Claraia）等瓣鳃类动物化石。
段厚90.23～117.58m，平均100.54m；第二段（T1f2）由紫色、灰紫色薄层状粉砂质泥岩、泥质粉砂岩组成。
产少量王氏克氏蛤（Claraiwangi）、克氏克氏蛤（Claraia Clarai sp.）、正海扇（Enmorphotis Bittner sp.）等瓣鳃类动物化石。
段厚110.51～142.36m，平均130.65m。
（4）第四系（Q）主要分布于煤系地层之上。
岩性主要由松散的残积、坡积物、冲积物等沉积物组成，亚粘土及砂质土为主，分选性差，多未胶结，分布零星。
厚度0～20.00m。
与下伏地层呈角度不整合接触。
二、构造矿区位于六盘水煤田，地处扬子准地台黔北隆起的六盘水断陷内盘南背斜转折端附近，处于盘县断层东侧，水塘向斜南东翼南段，属水塘向斜次一级构造～梅家口向斜的南翼，总体呈一单斜构造，地层走向北东，倾向北西，倾角9～20°，矿区内断裂构造较发育。
沿走向和倾向产状变化不大，煤层产状与地层产状一致。
矿山总体上为单斜构造。
矿区以断裂为主，褶曲不发育，区内共查明4条断层，现分述如下：F1：位于井田西北部边缘，走向北东，倾向南东，北东端延伸出图外，推测为正断层。
F 2：位于矿区西北部边缘，走向北东，倾向北西，倾角60°。
左端与F1断层相交，右端延伸出图外，上盘为三叠系下统飞仙关组，下盘为二叠系上统龙潭组，断距20～100m 左右，为正断层。
F3：位于井田西部，走向北东，倾向北西，倾角60°。
区内延伸约1.3km，左端与F1断层相交，右端延伸出图外，上盘为二叠系上统龙潭组，下盘为三叠系下统飞仙关组，为逆断层，断距100～160m。
综合分析本区构造特征以及其对煤层的影响程度，从地表岩层产状及深部钻孔揭露地层产状来看，区内小波状起伏较发育，且明显北部较南部发育，矿区内构造类型属中等类型。
三、构造规律及其对煤层的影响（1）区内落差较大的断层有F 1、F 2 、F 3 、F 4 共四条，对煤层有一定的切割和破坏。
（2）勘查区内发现隐伏断层 1 条。
F 2 断层落差较大，切割主要煤层。
（3）F3 位于勘查区西南角外 10～160m，对勘查区内煤层影响不大。
综合分析本区构造特征以及其对煤层的影响程度。
从地表岩层产状及深部钻孔揭露地层产状来看，区内波状起伏较发育，且明显北翼较南翼发育，西部较东部发育；勘查区内构造类型属中等类型。
四、岩浆岩岩浆岩出露于井田南部边界附近，为峨眉山玄武岩组的凝灰岩、拉斑玄武岩，具气孔状、杏仁状构造，为煤系地层的沉积基底，对含煤地层的沉积岩性、岩相及含煤性等影响较大，对含煤地层无破坏作用。
第三节煤层及煤质一、煤层特征矿区内含煤地层为龙潭组。
主要可采煤层8层，其中：17、18、19号煤层为全区可采，3、4、9、10、12号煤层为大部可采。
零星可采及不可采煤层有5、7、24、26、28、30、32号煤层7层。
主要可采煤层均为较稳定煤层，其余局部及不可采煤层均为不稳定煤层。
各可采煤层特征从上至下叙述如下：3号煤层：煤层厚度1.57～2.50m，平均厚度2.08m；煤层的采用厚度1.55～2.01m，平均1.82m，一般无夹矸。
属全区可采煤层。
顶板一般为泥岩、粉砂质泥岩。
底板多为泥岩，少部分为粉砂质泥岩。
4号煤层：煤层厚度1.00～1.50m，平均厚度1.30m；采用厚度0.87～1.48m，平均1.22m；属结构简单、较稳定煤层，一般无夹矸。
属全区可采煤层。
顶板多为粉砂质泥岩、细砂岩、粉砂岩。
底板一般为泥岩、粉砂质泥岩。
9号煤层：煤层厚度0.55～3.30m，平均1.44m；采用厚度0.48～2.13m，平均1.07m，属结构简单、较稳定煤层，一般有夹石0～2层，岩性为泥岩。
属大部可采煤层。
顶板以粉砂质泥岩为主，泥岩、细砂岩、泥质粉砂岩次之。
底板底板为泥岩、粉砂质泥岩、粉砂岩。
10号煤层：煤层厚度0.30～5.91m，平均 2.58m；采用厚度0.30～4.10m，平均1.95m，属结构较复杂、较稳定煤层，一般有夹石0～2层，岩性为泥岩。
属大部可采煤层。
顶板以粉砂质泥岩为主，泥岩、泥质粉砂岩次之。
底板底板为泥岩，粉砂质泥岩12号煤层：煤层厚度0.50～3.65m，平均 1.98m；采用厚度0.43～2.80m，平均1.67m，属结构简单、较稳定煤层，一般有夹石0～1层，岩性为泥岩。
属全区可采煤层。
顶板以粉砂质泥岩为主，泥质粉砂岩次之。
底板底板为泥岩、粉砂质泥岩。
17号煤层：煤层厚度 2.20～5.50m，平均 3.26m；采用厚度 1.90～3.47m，平均2.49m，属结构简单、较稳定煤层，一般有夹石0～3层，岩性为泥岩。
属全区可采煤层。
顶板顶板多为粉砂质泥岩，少数为泥岩。
底板直接底板一般为泥岩及粉砂质泥岩。
18号煤层：煤层厚度1.14～3.00m，平均2.45m；采用厚度1.10～2.51m，平均1.76m，属结构简单、较稳定煤层，一般有夹石0～2层，岩性为泥岩。
属全区可采煤层。
顶板多为粉砂质泥岩。
底板一般为泥岩及粉砂质泥岩。
19号煤层：煤层厚度0.68～3.80m，平均1.92m；采用厚度0.67～1.81m，平均1.19m，属结构简单、较稳定煤层，一般有夹石0～2层，岩性为泥岩。
属全区可采煤层。
二、煤质（1）煤类矿区内各算量煤层浮煤干燥无灰基挥发分平均值介于25.60%～30.21%，平均为28.20%，矿区内各可采煤层粘结性指数为84~92，平均为88，胶质层厚度平均值介于29.3mm~47.5mm；奥亚膨胀度b值介于17.7~30.2。
根据中国煤炭分类国家标准（GB5751—86）确定。
该矿区可采煤层以肥煤、焦煤为主，少量1/3焦煤。
（2）煤质特征1）物理性质特征矿区内各可采煤层为黑色；块状、粉粒状为主，少量碎块状、粒状；各可采煤层主要为条带状结构，玻璃、沥青光泽为主，似金属光泽为辅；断口主要为参差状，少量阶梯状、平坦状、贝壳状；内生和外生裂隙较发育，充填薄膜状、网状、脉状方解石，含较多结核状、透镜状、浸染状、星点状、瘤状黄铁矿。
