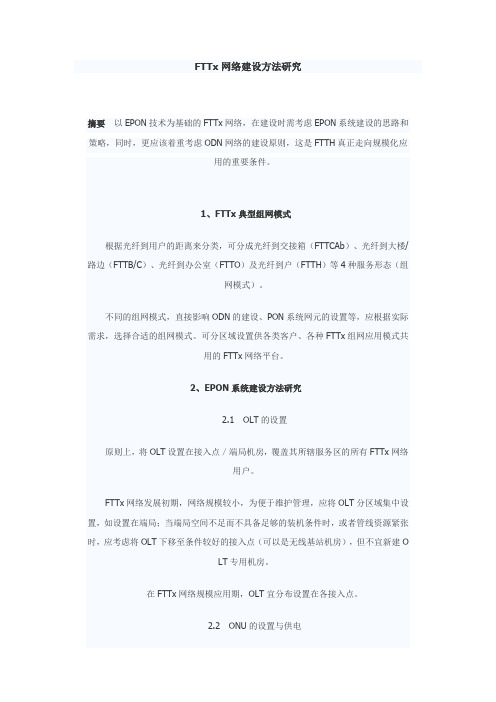

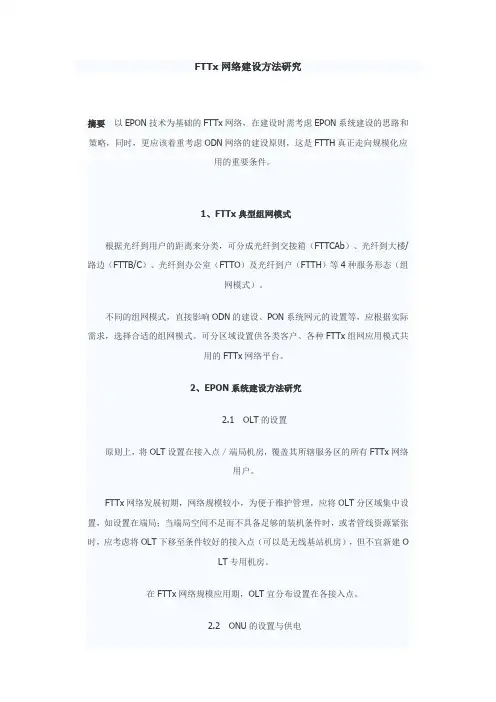

FTTx网络建设方法研究摘要以EPON技术为基础的FTTx网络，在建设时需考虑EPON系统建设的思路和策略，同时，更应该着重考虑ODN网络的建设原则，这是FTTH真正走向规模化应用的重要条件。

1、FTTx典型组网模式根据光纤到用户的距离来分类，可分成光纤到交接箱（FTTCAb）、光纤到大楼/路边（FTTB/C）、光纤到办公室（FTTO）及光纤到户（FTTH）等4种服务形态（组网模式）。

不同的组网模式，直接影响ODN的建设、PON系统网元的设置等，应根据实际需求，选择合适的组网模式。

可分区域设置供各类客户、各种FTTx组网应用模式共用的FTTx网络平台。

2、EPON系统建设方法研究2.1OLT的设置原则上，将OLT设置在接入点／端局机房，覆盖其所辖服务区的所有FTTx网络用户。

FTTx网络发展初期，网络规模较小，为便于维护管理，应将OLT分区域集中设置，如设置在端局；当端局空间不足而不具备足够的装机条件时，或者管线资源紧张时，应考虑将OLT下移至条件较好的接入点（可以是无线基站机房），但不宜新建OLT专用机房。

在FTTx网络规模应用期，OLT宜分布设置在各接入点。

2.2ONU的设置与供电ONU应根据FTTx网络的应用模式、业务需求进行设置：①对于FTTH应用，应尽量将ONU设置在用户家里，避免安装在门口或楼道内。

对普通公众客户，优选将ONU设置在用户终端智能盒内提供保护，尽量不采用桌面式安装。

②对于FTTB/C/Cab应用，可选择将ONU设置在大楼楼道或竖井内机柜、室外光交接箱等不同位置。

ONU原则上采用本地供电方式，尽量不采用远端供电方式。

为保证断电时语音业务的正常开展，可以根据需要提供ONU断电保护：①对于FTTH应用，如开展语音业务，可根据需要配置电池模块提供断电保护。

②对于FTTB/C/Cab应用，可根据需要对提供语音接入或承载的ONU配置电池模块提供断电保护。

③对于FTTO应用，可借用本地的供电防护系统。

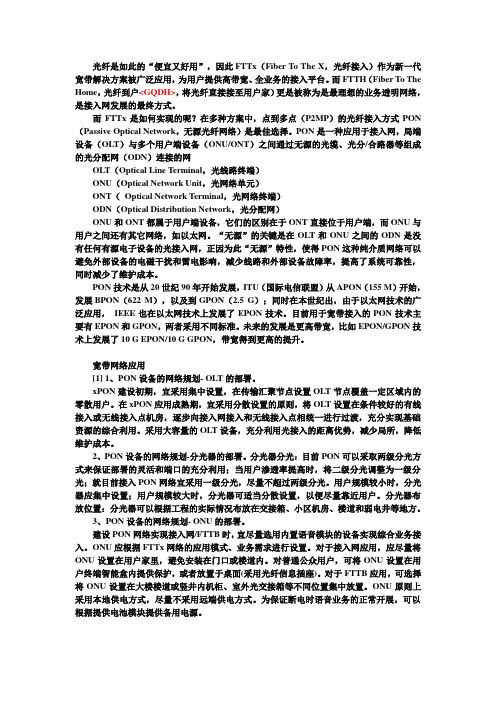

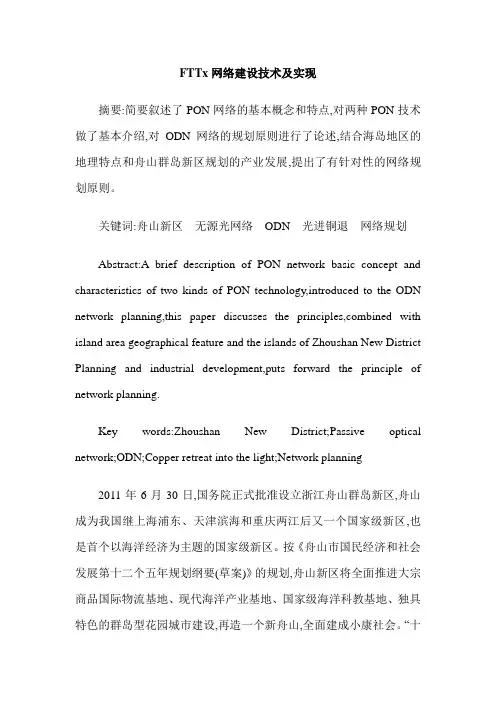

光纤是如此的“便宜又好用”，因此FTTx（Fiber To The X，光纤接入）作为新一代宽带解决方案被广泛应用，为用户提供高带宽、全业务的接入平台。

而FTTH（Fiber To The Home，光纤到户<GQDH>，将光纤直接接至用户家）更是被称为是最理想的业务透明网络，是接入网发展的最终方式。

而FTTx是如何实现的呢？在多种方案中，点到多点（P2MP）的光纤接入方式PON （Passive Optical Network，无源光纤网络）是最佳选择。

PON是一种应用于接入网，局端设备（OLT）与多个用户端设备（ONU/ONT）之间通过无源的光缆、光分/合路器等组成的光分配网（ODN）连接的网OLT（Optical Line Terminal，光线路终端）ONU（Optical Network Unit，光网络单元）ONT（Optical Network Terminal，光网络终端）ODN（Optical Distribution Network，光分配网）ONU和ONT都属于用户端设备，它们的区别在于ONT直接位于用户端，而ONU与用户之间还有其它网络，如以太网。

“无源”的关键是在OLT和ONU之间的ODN是没有任何有源电子设备的光接入网，正因为此“无源”特性，使得PON这种纯介质网络可以避免外部设备的电磁干扰和雷电影响，减少线路和外部设备故障率，提高了系统可靠性，同时减少了维护成本。

PON技术是从20世纪90年开始发展，ITU（国际电信联盟）从APON（155 M）开始，发展BPON（622 M），以及到GPON（2.5 G）；同时在本世纪出，由于以太网技术的广泛应用，IEEE也在以太网技术上发展了EPON技术。

目前用于宽带接入的PON技术主要有EPON和GPON，两者采用不同标准。

未来的发展是更高带宽，比如EPON/GPON技术上发展了10 G EPON/10 G GPON，带宽得到更高的提升。

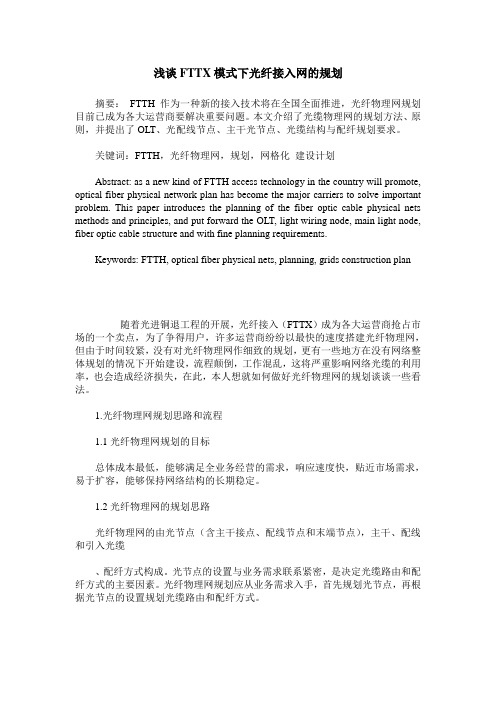

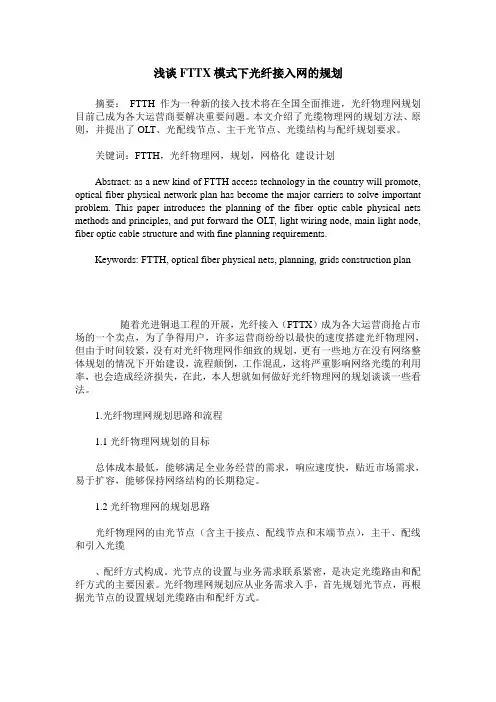

浅谈FTTX模式下光纤接入网的规划摘要：FTTH作为一种新的接入技术将在全国全面推进，光纤物理网规划目前已成为各大运营商要解决重要问题。

本文介绍了光缆物理网的规划方法、原则，并提出了OLT、光配线节点、主干光节点、光缆结构与配纤规划要求。

关键词：FTTH，光纤物理网，规划，网格化建设计划Abstract: as a new kind of FTTH access technology in the country will promote, optical fiber physical network plan has become the major carriers to solve important problem. This paper introduces the planning of the fiber optic cable physical nets methods and principles, and put forward the OLT, light wiring node, main light node, fiber optic cable structure and with fine planning requirements.Keywords: FTTH, optical fiber physical nets, planning, grids construction plan随着光进铜退工程的开展，光纤接入（FTTX）成为各大运营商抢占市场的一个卖点，为了争得用户，许多运营商纷纷以最快的速度搭建光纤物理网，但由于时间较紧，没有对光纤物理网作细致的规划，更有一些地方在没有网络整体规划的情况下开始建设，流程颠倒，工作混乱，这将严重影响网络光缆的利用率，也会造成经济损失，在此，本人想就如何做好光纤物理网的规划谈谈一些看法。

1.光纤物理网规划思路和流程1.1光纤物理网规划的目标总体成本最低，能够满足全业务经营的需求，响应速度快，贴近市场需求，易于扩容，能够保持网络结构的长期稳定。

浅谈基于PON技术的ODN网络规划设计摘要：一个基本的PON网络，包括OLT、ONU以及连接OLT与ONU的ODN三部分，通过合理的规划和设计，将会使这个网络更加安全和具有长远效益。

本文将会就OLT、ONU位置的选择、分光方式的选择、光纤光缆的选型与铺设、光缆的接续与成端等问题一一探讨。

关键词：OLT；ONU；ODN；规划1. 引言PON技术由于高带宽、易维护、远距离覆盖的特点，成为了当前FTTX的主流承载技术，是电信运营商接入网络建设的首选技术。

PON网络包括光线路终端（OLT），光网络单元（ONU），以及在OLT与ONU 之间的光配线网（ODN）。

ODN是PON网络的重要组成部分，是连接OLT与ONU的光传输通道，主要包括光纤光缆、光连接器、光分路器、配线箱、接头盒等设备。

ODN的建设应根据不同的应用场景，实现经济实用、灵活可靠的网络覆盖，解决OLT、ONU位置的选择、分光方式的选择、光纤光缆的选型与铺设、光缆的接续与成端等问题。

2. OLT节点规划2.1. OLT覆盖距离对于中继节点覆盖范围大于5公里的情形（如农村、山区等）可以通过如下方式解决OLT的长距离覆盖：（1）采用小分光路比，如采用1:16，传输距离可增加8公里。

（2）采用不等分光的光分路器，可以为不同距离的用户分配不同光功率，有效满足不同距离用户的组网需求。

（3）减少活动连接头数量，如将活动连接头由7个减少为3个，传输距离可增加5公里。

2.2. OLT位置设置OLT位置的设置可分为集中式设置和分布式设置两种方式。

（1）集中式设置于端局，便于设备集中管理，节约网络上联传输资源。

从投资和维护的角度来看，应尽可能集中设置（端局）。

（2）分布式设置于接入点，可节约接入网管理资源和局端机房资源。

如果端局到小区主干光纤资源短缺，且有接入点机房条件，OLT可分布式设置。

2.3. OLT上联原则OLT承载多业务时每种业务采用双上联，当双上联中的两条链路峰值或平均带宽利用率超过70%后，则需要对上联链路进行成对扩容。

6 Jan 2009www.huaw Security Level: 内部公开Contentsn引言n FTTx 建设&运维面临的挑战n FTTx 网络规划建议n FTTx设备部署和业务开通流程建议n FTTx维护保障建议n成功故事分享接入网关注：用户带宽需求VS 接入技术•解决双绞线接入带宽瓶颈，满足用户对高带宽业务需求，如高清电视、实况转播等•解决双绞线接入长距离覆盖的问题，减少网络节点如何解决“距离与带宽”的矛盾P assive O ptical N etwork无源光网络下行信号：OLT 连续广播发送，ONU 选择性接收：l GPON 根据VPI/VCI(ATM)或者PTI （GEM ）lEPON 根据LLIDPON基本技术－下行PON基本技术－上行上行信号：采用测距、分时突发发送等技术保证上行数据不冲突FTTx网络规划概要合理规划网络架构，选择合适设备•明确网络架构，OLT遵循“大容量、少局所”原则，ONU位置与容量结合考虑•OLT要求：真正的G/EPON共平台、内部转发无收敛、业务支撑高可靠•ONU：设备形态多样，配置灵活；部署快捷；维护简单•设备支持宽带新业务，支持传统电信级业务合理的组网规划及数据规划，确保业务可管理、高可靠•合理的组网方案，上行考虑链路保护，下行考虑PON线路保护•合理数据规划，包括VLAN和IP规划，适应各种业务类型的运营需求•合理带宽分配、合理QoS规划，确保端到端业务保证Contentsn引言n FTTx 建设&运维面临的挑战n FTTx 网络规划建议n FTTx设备部署和业务开通流程建议n FTTx维护保障建议n成功故事分享DSLAM 到FTTx 网络演进特点FTTBFTTCPOTS/VDSL2/LAN小规格DSLAM/小规格MSANFTTH ONTMxUGE/10GEDSL/POTSOLTFTTB DSL CPE FTTC DSL CPECBUGE/10GEMSAN/DSLAMCPEDSLFTTHIADn FTTx 网络特点将决定其运维模式及运维方案电信建设部门可能面临的困惑FTTx规划建设中面临的挑战新技术，多业务，如何快速建设？FTTx运营维护中面临的挑战电信运维部门可能面临的困惑新技术，多业务，如何维护？Contentsn引言n xPON建设&运维面临的挑战n FTTx 网络规划建议n FTTx设备部署和业务开通流程建议n FTTx维护保障建议n成功故事分享FTTx 网络规划解决方案FTTx网络规划解决方案合理的网络规划是网络部署成功的第一步！业务规划•VLAN 规划•IP 规划•VPN 规划•安全整体规划•业务安全规划•安全策略部署•ONU 的安全•接入设备统一网管•网管容量规划•PON 资源管理规划•MDU 管理规划•OLT 和上层网络之间的保护•OLT 和ONU 之间的保护；•PON 口的保护网络拓扑规划可靠性规划统一网管规划安全规划•组网规划•业务模型设计•PON 口规划•ODN 规划业务流量模型分析拓扑结构设计（OLT/ONU/光缆/承载网/IPTV）关键技术方案（MPLS/TE/QOS/VLAN/HA）快速的新业务布署用户需求分析新业务规划（Triple-play）网络拓扑规划方法EPON典型组网图（少局所，大容量）单边缘组网拓扑多边缘组网拓扑PON口分配方式n PON端口的规划分配应兼具有序性、合理性和前瞻性n PON口分配以用户子区域（如某小区、某商务楼、某交接箱覆盖区域、某行政村或大型自然村）为单位进行，每个用户子区域按照用户性质和终期用户数确定规划所需的PON 口数，原则上PON口不跨越多个用户子区n基于客户群来分配PON口：FTTB、FTTOPON口覆盖用户数建议n FTTB方式：一个PON口覆盖128～512个用户，高速率用户128个，中低速率用户512个n FTTH方式：1个EPON 口接入32用户，1个GPON接入64－128用户FTTB MDU宽窄带端口比例n FTTB的建设模式下(城市用户)语音业务与宽带业务端口建设比：2:1~1:1n FTTC/FTTN建设模式下(农村用户)语音业务与宽带业务端口建设比：5:1~2:1ODN规划原则1、自上而下，从OLT向用户终端规划n优点：工程能快速实施。

P O N网络建设指导目录1.前言2.PON网络建设模式和策略3.PON网络建设原则4.PON网络规划5.PON网络建设运营后需解决的问题6.附则1.前言随着网络演进和业务发展的需要，天津联通宽带接入网正在进入“光进铜退”的发展阶段，为更好地推进PON 宽带光接入网建设，加快天津联通“宽带升级提速”工程的实施，根据集团公司《中国联通PON 网络建设指导意见》，结合天津联通几年来PON 网络建设的经验，特制定本指导意见。

本指导意见用于指导天津联通进行PON 网络规划与建设，对于本指导意见未提及部分以《中国联通PON 网络建设指导意见》为准。

2.PON 网络建设模式和策略 2.1 PON 系统组网结构图典型的PON 系统由局侧OLT （光线路终端）、用户侧ONU （光网络单元）以及ODN （光分配网络）组成，“无源”是指ODN 中不含有任何有源电子器件及电子电源，全部由光纤和光分路器（Splitter ）等无源光器件组成，如图 1所示。

OLT OLT二二二二二二二 二二二二二二二PHONE二二TV二二二二二二二二二二二二ONUODNODF图 1 PON 组网结构（以1级分光方式为例）2.2 新建住宅小区FTTH（光纤入户）建设模式新建住宅小区原则上全部采用FTTH（光纤入户）方式进行建设。

对于精装修或住宅内已安装弱电箱的新建住宅小区，光纤入户后安装光纤信息面板。

对于毛坯房新建住宅小区光纤入户后不安装光纤信息面板，入户光缆（光皮线）预留接续长度,放置在墙内盒中并安装保护面板。

2.3 现有住宅小区改造建设模式2.3.1 光纤入户方式：对于现有住宅小区居民同意入户安装时，采用光纤入户方式建设，光纤入户后安装光纤信息面板。

2.3.2 光纤到楼层（光纤到用户门口）方式：对于现有住宅小区居民不同意入户安装时，采用光纤到楼层（光纤到用户门口）方式建设，入户光缆（光皮线）置于入户光缆终端盒（安装在楼层用户门外）中，用户申请业务时再将入户光缆（光皮线）引入用户家中。

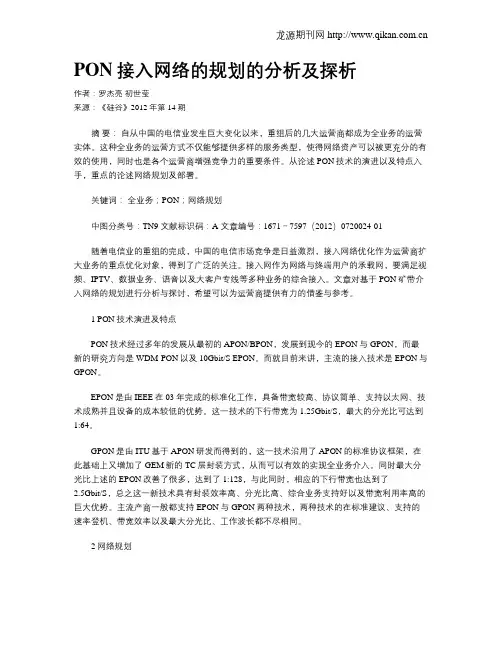

PON接入网络的规划的分析及探析作者：罗杰亮初世莹来源：《硅谷》2012年第14期摘要：自从中国的电信业发生巨大变化以来，重组后的几大运营商都成为全业务的运营实体。

这种全业务的运营方式不仅能够提供多样的服务类型，使得网络资产可以被更充分的有效的使用，同时也是各个运营商增强竞争力的重要条件。

从论述PON技术的演进以及特点入手，重点的论述网络规划及部署。

关键词：全业务；PON；网络规划中图分类号：TN9 文献标识码：A 文章编号：1671－7597（2012）0720024-01随着电信业的重组的完成，中国的电信市场竞争是日益激烈，接入网络优化作为运营商扩大业务的重点优化对象，得到了广泛的关注。

接入网作为网络与终端用户的承载网，要满足视频、IPTV、数据业务、语音以及大客户专线等多种业务的综合接入。

文章对基于PON矿带介入网络的规划进行分析与探讨，希望可以为运营商提供有力的借鉴与参考。

1 PON技术演进及特点PON技术经过多年的发展从最初的APON/BPON，发展到现今的EPON与GPON，而最新的研究方向是WDM-PON以及10Gbit/S EPON。

而就目前来讲，主流的接入技术是EPON与GPON。

EPON是由IEEE在03年完成的标准化工作，具备带宽较高、协议简单、支持以太网、技术成熟并且设备的成本较低的优势。

这一技术的下行带宽为1.25Gbit/S，最大的分光比可达到1:64。

GPON是由ITU基于APON研发而得到的，这一技术沿用了APON的标准协议框架，在此基础上又增加了GEM新的TC层封装方式，从而可以有效的实现全业务介入。

同时最大分光比上述的EPON改善了很多，达到了1:128，与此同时，相应的下行带宽也达到了2.5Gbit/S，总之这一新技术具有封装效率高、分光比高、综合业务支持好以及带宽利用率高的巨大优势。

主流产商一般都支持EPON与GPON两种技术，两种技术的在标准建议、支持的速率登机、带宽效率以及最大分光比、工作波长都不尽相同。
