下载文档原格式
中国电信广东公司政企专线PON承载网络建设指导规范（试行稿）中国电信广东公司2015年6月目录1. OLT承载政企业务建设原则......................................... 1.1.OLT设置原则1.2.OLT上联链路设置原则1.3.用户终端设置原则2.PON承载政企业务的光缆网建设原则................................. 2.1.分光组网方案2.2.ODN组网要求3. PON承载政企资源系统配置原则.....................................在电信网络整体IP化趋势下，政企专线也日益实现IP化承载。
而光纤网络大规模发展，PON技术获得广泛应用，如今PON网络成为主要的统一接入网络，网络扁平化逐步完善，规模效益日趋明显。
为进一步发挥PON网络的规模化优势，促进网络扁平化，采用PON网络承载非长途政企专线已然水到渠成。
为规范组网原则，统一建设思路，满足PON网络承载T3等级（4小时修复）本地政企专线业务需求，现制定《中国电信广东公司政企专线PON承载网络建设指导规范》，为各地市PON承载政企专线建设提供指引。
OLT承载政企业务建设原则OLT设置原则(1)原则上，承载T3等级的政企PON板和公众PON板主要采用共机框设置方式，即同一个OLT机框可混合接入公众客户和政企客户，为保障业务安全，混合接入时两类用户应严格区分不同板卡。
(2)对于珠三角分公司或其他分公司政企业务密集区域，由于政企业务规模大，预计端口利用率高的，可慎重考虑单独OLT设备主要用于政企用户接入，有业务需求时也可配置公众PON板卡；(3)为便于网络维护，发挥规模效益，承载T3等级政企业务的OLT主要采用GPON进行建设。
(4)为了实现用户业务一体化解决，在条件允许情况下，承载政企业务的OLT建设应能同时满足用户上网、语音及专线需求，同一客户只需接入同一台OLT 即可解决全部业务需求。
pon网络整治实施方案一、加强法律法规建设。
我国网络整治的首要任务是加强法律法规建设，完善网络空间的法律体系。
要加强对网络违法犯罪行为的打击力度，建立健全网络安全保护体系，保障公民在网络空间的合法权益。
二、加强技术手段应用。
在网络整治过程中，要充分利用先进的技术手段，加强网络安全防护和监测能力。
通过技术手段，对网络传播的不良信息进行及时监测和清理，保障网络空间的清朗。
三、加强舆论引导。
网络整治需要加强舆论引导，引导广大网民自觉遵守网络规范和法律法规，增强网络安全意识和法治意识。
同时，要加强对网络舆论的引导和管理，引导网络舆论健康向上，营造良好的网络舆论环境。
四、加强监管和执法。
网络整治需要加强对网络平台和服务提供商的监管，规范网络服务行为。
同时，要加强网络执法力度，严厉打击网络违法犯罪行为，维护网络空间的秩序和安全。
五、加强国际合作。
网络整治是全球性的工作，需要加强国际合作，共同应对网络空间的挑战。
我国应积极参与国际网络治理和合作，促进全球网络空间的安全和发展。
六、加强网络素养教育。
网络整治需要加强对广大网民的网络素养教育，提高网民的网络安全意识和法治意识。
要加强对未成年人的网络教育，引导他们健康理性地使用网络，防范网络安全风险。
七、加强网络安全技术研发。
网络整治需要加强网络安全技术研发，提高网络安全防护能力。
要加大对网络安全技术的投入，提高网络安全技术水平，确保网络空间的安全。
八、加强社会监督。
网络整治需要加强社会监督，广泛征求社会各界的意见和建议，形成网络整治的合力。
要加强对网络整治工作的舆论监督，保障网络整治工作的公开透明。
在网络整治实施方案的指导下，我国将进一步加强网络整治工作，推动网络空间的规范和安全发展。
同时，我国也将积极参与国际网络治理和合作，共同维护全球网络空间的秩序和安全。
希望通过各方的共同努力，实现网络整治工作的目标，为网络空间的健康发展做出应有的贡献。

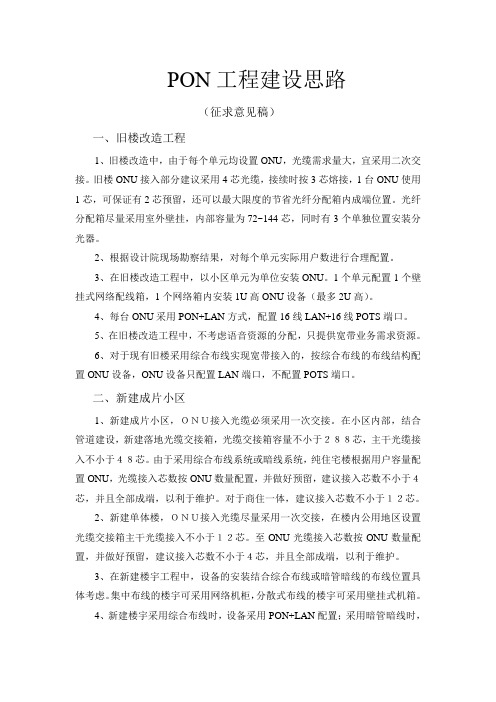

PON工程建设思路（征求意见稿）一、旧楼改造工程1、旧楼改造中，由于每个单元均设置ONU，光缆需求量大，宜采用二次交接。
旧楼ONU接入部分建议采用4芯光缆，接续时按3芯熔接，1台ONU使用1芯，可保证有2芯预留，还可以最大限度的节省光纤分配箱内成端位置。
光纤分配箱尽量采用室外壁挂，内部容量为72~144芯，同时有3个单独位置安装分光器。
2、根据设计院现场勘察结果，对每个单元实际用户数进行合理配置。
3、在旧楼改造工程中，以小区单元为单位安装ONU。
1个单元配置1个壁挂式网络配线箱，1个网络箱内安装1U高ONU设备（最多2U高）。
4、每台ONU采用PON+LAN方式，配置16线LAN+16线POTS端口。
5、在旧楼改造工程中，不考虑语音资源的分配，只提供宽带业务需求资源。
6、对于现有旧楼采用综合布线实现宽带接入的，按综合布线的布线结构配置ONU设备，ONU设备只配置LAN端口，不配置POTS端口。
二、新建成片小区1、新建成片小区，ＯＮＵ接入光缆必须采用一次交接。
在小区内部，结合管道建设，新建落地光缆交接箱，光缆交接箱容量不小于２８８芯，主干光缆接入不小于４８芯。
由于采用综合布线系统或暗线系统，纯住宅楼根据用户容量配置ONU，光缆接入芯数按ONU数量配置，并做好预留，建议接入芯数不小于４芯，并且全部成端，以利于维护。
对于商住一体，建议接入芯数不小于１２芯。
2、新建单体楼，ＯＮＵ接入光缆尽量采用一次交接，在楼内公用地区设置光缆交接箱主干光缆接入不小于１２芯。
至ONU光缆接入芯数按ONU数量配置，并做好预留，建议接入芯数不小于４芯，并且全部成端，以利于维护。
3、在新建楼宇工程中，设备的安装结合综合布线或暗管暗线的布线位置具体考虑。
集中布线的楼宇可采用网络机柜，分散式布线的楼宇可采用壁挂式机箱。
4、新建楼宇采用综合布线时，设备采用PON+LAN配置；采用暗管暗线时，设备采用PON+AD配置。
5、新建楼宇的用户，可根据市场需求，提供语音资源的使用。
PON技术及其组网原则PON技术是一种新兴的光纤接入技术，它采用光分复用的方式将一根单模光纤转换为多路信道，实现了高速宽带、高质量、低成本的网络接入服务。
而PON技术的组网原则，则根据不同的场景需求和网络特点，采取合适的组网方案，如树型PON、环型PON、星形PON等。
本文将就PON技术及其组网原则进行探讨。
PON技术的优点相比于传统的DSL和有线电视等接入技术，PON技术有以下优点：1.高速宽带。
PON技术采用光分复用和TDMA技术，实现了每个用户的高速宽带接入，可提供高达1Gbps的带宽。
2.高质量稳定。
PON技术采用光路独占和光纤传输，不受电磁干扰和衰减，保证了网络的高品质连接，并且能够实现长距离传输。
3.低成本。
PON技术采用不需要调制解调器的结构，减少了接入服务的成本。
4.易于升级。
PON技术采用可靠的光纤结构，可以通过改变用户端设备或原有接口的方式来升级。
PON技术的不足虽然PON在宽带接入方面有很多优势，但是也存在以下缺点：1.负能性较强。
由于PON技术需要部署光纤网络，PON的价格相比其他非光纤技术仍然较高。
2.架设难度较大。
光线的传输距离较短，因此布线难度较大。
3.其限制了网络拓扑结构。
PON采用的是树型或者环型网络结构，这些结构对于大型网络的建设非常不利。
PON的网络结构PON的网络结构分为树型PON、环型PON和星型PON等几种。
树型PON树型PON是从光线中心设备开始部署，然后分别向下延展，以树形目录方式扩展到每个用户的项点。
这种方式简单直观，建筑物内存在多层楼时会导致大面积分布的摆放，因而一般仅适于住宅区和一些网络规模较小的单位使用。
环型PON环型PON又称集线器环型连接PON系统，不同于树型PON的是，环型PON的中心设备位于网络的环路末端，该方式不仅能减少布线成本，而且具有高可靠性。
星型PON星型PON是通过将中心集线器设备与所有的用户连接起来，形成一个星形结构。
这种方式虽然在覆盖范围和网络规模上是最适合的，但是也会和连接，与运营商给用户提供的服务链路产生矛盾问题。

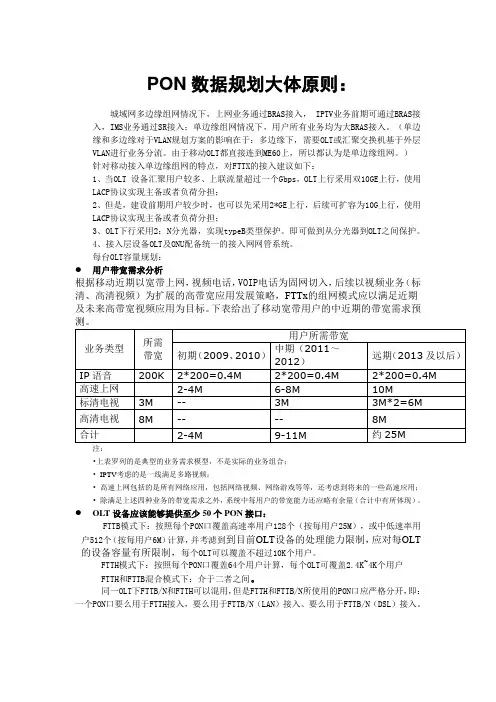

PON数据规划大体原则：城域网多边缘组网情况下，上网业务通过BRAS接入， IPTV业务前期可通过BRAS接入，IMS业务通过SR接入；单边缘组网情况下，用户所有业务均为大BRAS接入。
（单边缘和多边缘对于VLAN规划方案的影响在于：多边缘下，需要OLT或汇聚交换机基于外层VLAN进行业务分流。
由于移动OLT都直接连到ME60上，所以都认为是单边缘组网。
）针对移动接入单边缘组网的特点，对FTTX的接入建议如下：1、当OLT 设备汇聚用户较多、上联流量超过一个Gbps，OLT上行采用双10GE上行，使用LACP协议实现主备或者负荷分担；2、但是，建设前期用户较少时，也可以先采用2*GE上行，后续可扩容为10G上行，使用LACP协议实现主备或者负荷分担；3、OLT下行采用2：N分光器，实现typeB类型保护。
即可做到从分光器到OLT之间保护。
4、接入层设备OLT及ONU配备统一的接入网网管系统。
每台OLT容量规划：●用户带宽需求分析根据移动近期以宽带上网，视频电话，VOIP电话为固网切入，后续以视频业务（标清、高清视频）为扩展的高带宽应用发展策略，FTTx的组网模式应以满足近期及未来高带宽视频应用为目标。
下表给出了移动宽带用户的中近期的带宽需求预注：•上表罗列的是典型的业务需求模型，不是实际的业务组合；•IPTV考虑的是一线满足多路视频；•高速上网包括的是所有网络应用，包括网络视频、网络游戏等等，还考虑到将来的一些高速应用；•除满足上述四种业务的带宽需求之外，系统中每用户的带宽能力还应略有余量（合计中有所体现）。
●OLT设备应该能够提供至少50个PON接口：FTTB模式下：按照每个PON口覆盖高速率用户128个（按每用户25M），或中低速率用户512个（按每用户6M）计算，并考滤到到目前OLT设备的处理能力限制，应对每OLT 的设备容量有所限制，每个OLT可以覆盖不超过10K个用户。
FTTH模式下：按照每个PON口覆盖64个用户计算，每个OLT可覆盖2.4K~4K个用户FTTH和FTTB混合模式下：介于二者之间。

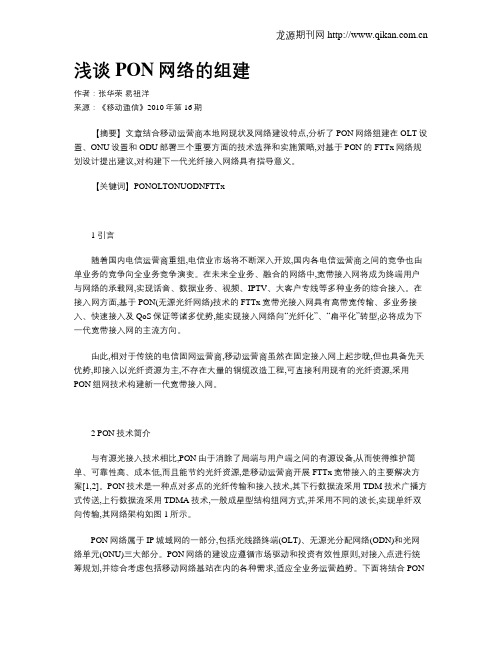

浅谈PON网络的组建作者：张华荣易祖洋来源：《移动通信》2010年第16期【摘要】文章结合移动运营商本地网现状及网络建设特点,分析了PON网络组建在OLT设置、ONU设置和ODU部署三个重要方面的技术选择和实施策略,对基于PON的FTTx网络规划设计提出建议,对构建下一代光纤接入网络具有指导意义。
【关键词】PONOLTONUODNFTTx1 引言随着国内电信运营商重组,电信业市场将不断深入开放,国内各电信运营商之间的竞争也由单业务的竞争向全业务竞争演变。
在未来全业务、融合的网络中,宽带接入网将成为终端用户与网络的承载网,实现话音、数据业务、视频、IPTV、大客户专线等多种业务的综合接入。
在接入网方面,基于PON(无源光纤网络)技术的FTTx宽带光接入网具有高带宽传输、多业务接入、快速接入及QoS保证等诸多优势,能实现接入网络向“光纤化”、“扁平化”转型,必将成为下一代宽带接入网的主流方向。
由此,相对于传统的电信固网运营商,移动运营商虽然在固定接入网上起步晚,但也具备先天优势,即接入以光纤资源为主,不存在大量的铜缆改造工程,可直接利用现有的光纤资源,采用PON组网技术构建新一代宽带接入网。
2 PON技术简介与有源光接入技术相比,PON由于消除了局端与用户端之间的有源设备,从而使得维护简单、可靠性高、成本低,而且能节约光纤资源,是移动运营商开展FTTx宽带接入的主要解决方案[1,2]。
PON技术是一种点对多点的光纤传输和接入技术,其下行数据流采用TDM技术广播方式传送,上行数据流采用TDMA技术,一般成星型结构组网方式,并采用不同的波长,实现单纤双向传输,其网络架构如图1所示。
PON网络属于IP城域网的一部分,包括光线路终端(OLT)、无源光分配网络(ODN)和光网络单元(ONU)三大部分。
PON网络的建设应遵循市场驱动和投资有效性原则,对接入点进行统筹规划,并综合考虑包括移动网络基站在内的各种需求,适应全业务运营趋势。

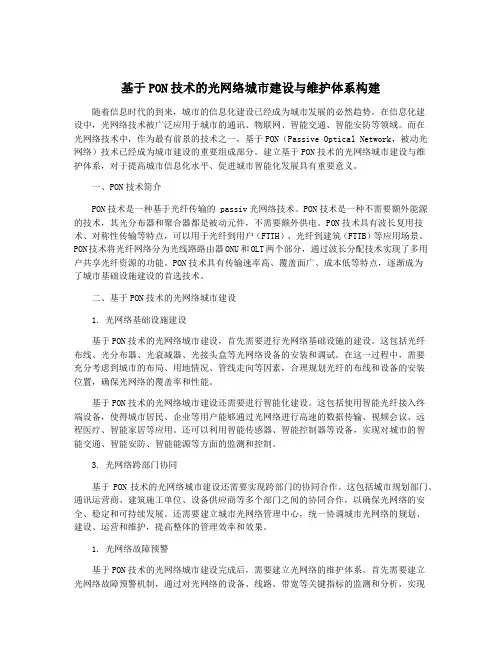

基于PON技术的光网络城市建设与维护体系构建随着信息时代的到来，城市的信息化建设已经成为城市发展的必然趋势。
在信息化建设中，光网络技术被广泛应用于城市的通讯、物联网、智能交通、智能安防等领域。
而在光网络技术中，作为最有前景的技术之一，基于PON（Passive Optical Network，被动光网络）技术已经成为城市建设的重要组成部分。
建立基于PON技术的光网络城市建设与维护体系，对于提高城市信息化水平、促进城市智能化发展具有重要意义。
一、PON技术简介PON技术是一种基于光纤传输的 passiv光网络技术。
PON技术是一种不需要额外能源的技术，其光分布器和聚合器都是被动元件，不需要额外供电。
PON技术具有波长复用技术、对称性传输等特点，可以用于光纤到用户（FTTH）、光纤到建筑（FTTB）等应用场景。
PON技术将光纤网络分为光线路路由器ONU和OLT两个部分，通过波长分配技术实现了多用户共享光纤资源的功能。
PON技术具有传输速率高、覆盖面广、成本低等特点，逐渐成为了城市基础设施建设的首选技术。
二、基于PON技术的光网络城市建设1. 光网络基础设施建设基于PON技术的光网络城市建设，首先需要进行光网络基础设施的建设。
这包括光纤布线、光分布器、光衰减器、光接头盒等光网络设备的安装和调试。
在这一过程中，需要充分考虑到城市的布局、用地情况、管线走向等因素，合理规划光纤的布线和设备的安装位置，确保光网络的覆盖率和性能。
基于PON技术的光网络城市建设还需要进行智能化建设。
这包括使用智能光纤接入终端设备，使得城市居民、企业等用户能够通过光网络进行高速的数据传输、视频会议、远程医疗、智能家居等应用。
还可以利用智能传感器、智能控制器等设备，实现对城市的智能交通、智能安防、智能能源等方面的监测和控制。
3. 光网络跨部门协同基于PON技术的光网络城市建设还需要实现跨部门的协同合作。
这包括城市规划部门、通讯运营商、建筑施工单位、设备供应商等多个部门之间的协同合作，以确保光网络的安全、稳定和可持续发展。
PON网络规划设计总体技术要求（2013版）中国移动通信有限公司2013年7月目录第1章概述................................................................................................................................. - 1 -1.1 背景介绍 ....................................................................................................................... - 1 -1.2 定义内容 ....................................................................................................................... - 1 -1.3 编制依据 ....................................................................................................................... - 1 -第2章PON系统网络架构 ....................................................................................................... - 2 -2.1 PON系统位置与定界................................................................................................... - 2 -2.2 PON系统配置模型....................................................................................................... - 2 -2.3 PON系统承载业务分类............................................................................................... - 3 -第3章PON系统设计要求 ....................................................................................................... - 4 -3.1 PON系统承载业务方案............................................................................................... - 4 -3.1.1 集团客户业务......................................................................................................... - 4 -3.1.2 家庭宽带业务....................................................................................................... - 12 -3.1.3 营业厅接入业务................................................................................................... - 13 -3.1.4 WLAN热点业务...................................................................................................... - 14 -3.2 PON系统网元部署..................................................................................................... - 15 -3.3 PON系统传输距离测算............................................................................................. - 17 -3.4 PON系统内容量测算................................................................................................. - 17 -3.5 PON系统上联带宽测算............................................................................................. - 19 -3.6 PON系统保护............................................................................................................. - 20 -3.7 PON系统网管设计要求............................................................................................. - 25 -3.8 光分路器设计要求 ..................................................................................................... - 27 -3.8.1 总体原则............................................................................................................... - 27 -3.8.2 分光方案对比....................................................................................................... - 27 -3.8.3 分光器的部署原则............................................................................................... - 28 -3.9 光缆线路设计要求 ..................................................................................................... - 29 -3.9.1 光缆芯数的配置原则........................................................................................... - 29 -3.9.2 光缆线路路由的选择........................................................................................... - 30 -3.9.3 共建共享模式下资源界面................................................................................... - 30 -第4章网络配置要求...............................................................................................................- 30 -4.1 QoS实现方式.............................................................................................................. - 30 -4.2 VLAN划分原则............................................................................................................ - 31 -4.3 IP地址规划原则........................................................................................................ - 32 -4.4 安全和用户认证方式................................................................................................. - 33 -附录.............................................................................................................................................- 33 -附录1：名词解释及相关符号.......................................................................................... - 33 -附录1.1 名词解释 .......................................................................................................... - 33 -附录1.2 相关符号 .......................................................................................................... - 34 -附录2：.............................................................................................................................. - 36 -附录2.1、PON系统传输距离测算............................................................................... - 36 -附录2.2、PON系统内带宽测算................................................................................... - 37 -附录2.3、PON系统上联带宽测算............................................................................... - 38 -附录2.4、光纤链路传输指标 ........................................................................................ - 39 -附录2.5、光纤光缆选用配置要求 ................................................................................ - 40 -第1章概述1.1 背景介绍中国移动在2005年即开始开展基于PON技术的光纤接入工程现场试验，经过近几年的商用网络建设，PON网络已具备一定规模。
**移动全业务城域传送网建设指导意见（试行）为贯彻“无线+基站光缆延伸+IP+IMS”的全业务网络发展策略，大力加快建设面向全业务的基础网络设施，提高全业务竞争能力，满足现阶段各类业务需求，适应网络未来演进，公司总部制定了现阶段中国移动全业务城域传送网建设指导意见。
本指导意见适用于城域光缆网络、分组化城域传送网和有线接入网PON（无源光网络）网络建设。
一、总体原则（一）全业务城域传送网建设应面向需求，保证效益，统筹战略性资源储备与效益的关系，做好收入预测和投资回报分析。
充分利用自有资源，广泛挖掘社会资源，针对有较明确需求的各类客户开展全业务城域传送网建设。
（二）充分发挥中国移动基站广覆盖的优势，有效利用现有城域传送网、基站等资源，按照“整体规划、分段建设、分步实施”的原则，紧密围绕基站开展光缆网络建设，延伸基站光缆，按需分阶段逐步开展基站延伸至用户侧的接入光缆建设。
重要集团客户、新建高档住宅小区客户以光缆接入为主，普通集团客户、高档住宅小区客户采用无线、有线相结合方式接入。
（三）继续按照“租、购、建相结合，以租为主”的原则开展管线资源建设，完善城域光缆网络。
充分利用其他电信运营商和社会资源，优先利用铁通公司资源，借助“共建共享”契机，积极获取城市核心区域稀缺管线资源。
合理规划，积极获取汇聚节点局房资源。
（四）发挥后发优势，积极推进全业务城域传送网IP化，采用分组化城域传送设备，替代基于TDM的SDH/MSTP设备。
原则上新建城域传送网应采用PTN（分组传送网技术）、IP RAN（IP化无线接入网解决方案）设备；综合成本、利旧现网资源等因素，原则上仅当现有系统新增少量站点或扩容少量TDM电路时，可通过插板扩容等方式少量采用SDH/MSTP设备。
（五）基站、重要集团客户主要采用分组化城域传送网技术接入，普通集团客户、家庭客户的有线接入主要采用PON技术接入，营业厅各类业务可根据需要采用分组化城域传送技术或PON技术接入。
光纤接入网PON光网络的规划与建设摘要：为了满足人们日益增长的高带宽需求，接入新技术无源光网络PON应运而生。
文章简要介绍了PON网络技术，结合工程实例，主要就PON光网络的规划与建设展开探究。
关键词：光纤接入网络；PON技术；规划与建设在光纤接入网络中, PON技术以光纤作为传输媒质,具备高接入带宽、线路全程无源、电信级管理等特点, 是当今宽带接入网领域中最为热门的技术之一，同时在推动网络发展中发挥着重要的作用。
1.PON网络技术简介P ON技术，即无源光纤网络技术，是全部由无源器件组成的光网络，是一种点对多点的光纤传输和接入技术，包括了OLT（光线路终端）、ODN（无源光分配网络）和ON U（光网络单元）三个部分，一般采用树形或星形拓扑结构。
采用上行1310nm和下行1490nm的波长，可以实现单纤双向传输，极大的节约了网络业务的成本，同时便于进行维护和管理。
P O N系统包括AP ON（异步传输模式无源光网络）、BP ON（宽带无源光网络）、EP ON（以太网无源光网络）和GP O N（千兆无源光网络）。
目前，主要采用EPON和GPON。
P O N技术是F T T X宽带接入的主要措施和手段，根据O NU所处位置，PO N分为F T T H（光纤到户）、FT T O（光纤到公司/办公室）、FTTB（光纤到楼宇）、FTTC（光纤到交接箱）、FT TV（光纤到村）等模式，其中以FTTH、FTTB和FTTO较为典型。
PON光网络在实现入户的过程中，是将用户侧的光网络单元ONU朝向用户端移动，而光线路终端OLT以及光分配节点ODN则担任起了构成光网络接入部分的主要职能。
因此在对PON网络的建设前，必须对于OLT以及ODN两个类别的设备以及光缆网结构详加规划[1]。
2.PON网络覆盖范围规划与建设2.1 OLT 覆盖范围规划与建设OLT的设置是PON网络规划的重点，其设置内容主要包括OLT覆盖范围规划以及上联范围规划。
PON网络建设指导概述PON（Passive Optical Network，被动光纤网络）技术是现代光纤接入网络的重要组成部分，其降低了光纤网络的成本，提高了用户的带宽体验。
在网络建设中，PON技术被广泛应用于FTTH（Fiber-to-the-Home）和FTTB（Fiber-to-the-Building）等场景。
本文旨在提供PON网络建设的一些指导和注意事项。
PON技术的基本原理PON技术采用了被动式光纤分配器（PON Splitter）将光信号从OLT（Optical Line Terminal）分发到ONU（Optical Network Unit）上。
PON Splitter是一种特殊的被动分配器，不需要外部电源，可将一路光信号分发到多路接收端口。
PON网络的分发和接收机制是通过TDMA（Time Division Multiple Access，时分复用）实现的。
OLT通过时间分割将不同的光路分配给不同的ONU，一般采用的分配机制是GEM（GPON Encapsulation Method），可提供灵活的业务映射和QoS（Quality of Service）保证。
PON网络建设的步骤和要素步骤1.确定网络规划和建设方案：包括网络拓扑结构、设备选型、OLT和ONU的布局等要素。
2.确定光缆布线方案：包括光缆的敷设、管道和井道的设计，以及光缆的标准和规范。
3.安装PON设备：包括OLT、PON Splitter、ONU等设备的安装和连接。
4.测试和调试：在网络建设完成后，需要进行各种测试和调试，以确保网络的稳定和高效运行。
### 要素5.设备的品质和选型：PON网络的稳定运行需要高品质的设备，如OLT、PON Splitter和ONU等各类设备，必须选用可靠的、符合标准的设备。
6.光缆的标准和规范：光缆是PON网络的重要组成部分，必须符合国家标准和行业规范，以确保网络的安全和可靠性。
1PON网络建设原则根据《中国电信宽带接入发展指导意见》的建设方案选择的意见，新建成片区域将逐步采用FTTB（PON）+ LAN/DSL、大力推动FTTH的发展，同时，将来改造场景下FTTB（PON）+VDSL2也是非常重要的建设方案，这些建设方案均采用以PON技术为基础的网络，具备点到多点光网络的特点，是将来光接入网络的基础架构，因此，PON网络架构的建设具有非常重要的战略意义。
PON网络的建设应该关注OLT机房的设置、ONU的设置与供电、ODN网络的规划方法（尤其是分光点的规划）以及各种光缆的选择。
1.1OLT部署原则1.1.1OLT的覆盖区域通过光通道损耗核算，确定ODN的结构和传输距离（OLT的覆盖范围）。
采用最坏值法进行ODN光通道损耗核算。
对于EPON系统，其PON口物理接口应支持1000BASE-PX10和1000BASE-PX20两种类型。
考虑1dB的光通道代价，两种类型的PON口R-S 点允许衰耗范围如下：●1000BASE-PX10✧上行（ONU-OLT，1310nm）：0~22dB。
✧下行（OLT-ONU，1490nm）：0~20dB。
●1000BASE-PX20✧上行（ONU-OLT，1310nm）：0~25dB。
✧下行（OLT-ONU，1490nm）：0~25dB。
表ODN衰耗从上表可看出：●按照ODN框架结构，当EPON系统采用1：32光分路比时，应采用1000BASE-PX20的PON口。
●为保证一定的传输距离，必须尽量减少ODN网络中的活接头个数（如不采用光纤信息面板、每个光配线点活接头个数尽量不超过1个，减少配线级数、光缆采用固定连接等）。
对于1000BASE-PX20，按照0.4 dB/km的光纤衰减系数进行光纤衰耗核算：●传输距离为5km时，光纤衰耗为2dB，活接头个数应不超过7个。
●传输距离为10km时，光纤衰耗为4dB，活接头个数应不超过3个。
考虑到接入光缆网络的分层结构，EPON OLT覆盖范围定在5km之内比较合理。
OLT的覆盖范围应同时考虑用户的分布以及对接入光缆资源的消耗等因素。
1.1.2OLT设置方式的比较OLT的设置可以分为集中设置在端局和分散设置在接入点两种。
集中设置：覆盖多个用户片区（一般小区或商业区），可简单对应机楼或大接入点；分散设置：覆盖单个用户片区，可简单对应小区接入。
1.1.3OLT设置建议OLT的部署尽量利用现有机房（原有机楼或接入点）集中设置，尽量不为OLT的设置新建机房。
现有机房须根据光缆路由就近位于接入网主干光缆（环）上（原有机楼或大接入点）。
1.2ONU部署原则建设PON网络实现FTTH/FTTB时，宜尽量选用内置IAD的设备实现综合业务接入，真正实现“光进铜退”。
ONU应根据FTTx网络的应用模式、业务需求进行设置：●对于FTTH应用，应尽量将ONU设置在用户家里，避免安装在门口或楼道内。
对普通公众客户，可将ONU设置在用户终端智能盒内提供保护，或者放置于桌面（采用光纤信息插座）；●对于FTTB应用，可选择将ONU设置在大楼楼道或竖井内机柜、室外光交接箱等不同位置集中放置。
ONU原则上采用本地供电方式，尽量不采用远端供电方式。
为保证断电时语音业务的正常开展，可以根据需要提供ONU断电保护：●首先考虑采用“超级无绳”等业务套餐避开话音业务的生命线问题；●可根据需要配置电池模块提供断电保护。
1.3ODN组网原则1.3.1光分配网（ODN）概述及结构无源光分配网络（ODN）的作用是将光线路终端（OLT）和光网络单元（ONU）连接起来，提供传输手段。
ODN是由OLT至ONT之间的所有光缆、无源器件和线路辅助设施组成。
ODN应以树型结构为主，从OLT至ONU一般可划分为馈线段、配线段和入户段（对于FTTB模式，入户段为铜缆），段落之间的光分支点为光分配点、光用户接入点。
配线段可以是2-4级配线，应在满足FTTH/B网络传输系统指标的前提下，按图1所示的框架结构进行ODN的设计。
OLTONU光分配点光分配点光分配点用户端接点光用户（c ）对应接入光缆网段落（a ）FTTH ODN 网络结构中心局交接点分配点OLT光分配点光分配点光接入点（b ）FTTB ODN 网络结构内置FTTB图1 ODN 网络框架结构示意图ODN 网络涉及的线路辅助设施与器件如图2主要有： ● 局端配线设施：光配线架等。
● 光分配点设施：光配线架、光交接箱、光分线盒、光分路器、光分歧接头盒等。
● 光用户接入点设施：光分路器、光分线盒、光终端盒、光分歧接头盒等。
● 用户端接设施：用户终端智能盒、光纤信息面板。
图2 配套设备在ODN网络中的位置示意图1.3.2分光方式与分路器设置1.3.3分光方式比较根据光分路器放置位置的不同，可分为一次分光集中放置、一次分光分散放置、二次分光等方式。
各种放置方式的比较如下：一次分光集中放置一次分光分散放置二次分光网络结构与维护管理✧每条链路只有一个分光点；✧链路衰耗较小；✧分光一致性上更容易控制；✧一级分光在物理链路上相对简单，更为可靠；✧从光网络管理的角度上来讲，集中的分光点对维护和故障检测较简单。
✧每条链路只有一个分光点；✧链路衰耗较小；✧分光一致性上更容易控制；✧一级分光在物理链路上相对简单，更为可靠；✧从光网络管理的角度上来讲，分光点分散对维护和故障检测较困难。
✧第二级分光，链路上需要维护的点较多✧链路衰耗较大；✧分光一致性上不容易控制；✧物理链路上更多的连接点，故障点多；✧从光网络管理的角度上来讲，分光点分散对维护和故障检测较困难。
OLT PON 口利用率✧入户光纤直接集中于光纤分配点；✧一个PON端口可覆盖的范围最大，PON端口可以根据接入用户数增加而逐步扩容。
✧分光点位于楼道内或外线光纤分配点；✧PON端口覆盖范围最小，利用率最低✧二级分光位于楼道内入户光纤分配点；✧PON端口覆盖范围较大（第一级），但第二级分光器覆盖范围小，因此利用率相对较低。
PON口及分光器利用率✧关系不大，最经济✧关系最高，最浪费✧关系居中1.3.3.1 分光方式建议对于新建成片区域，ODN 组网尽量采用一级分光方式、集中放置并尽可能靠近用户。
对于FTTB ，分光点可设于片区光节点，对于FTTH 分光点应进一步靠近用户，设于楼宇交接箱内。
图3 ODN 组网建议对于已有铜缆网的改造，PON 的ODN 组网可根据现有光缆、管道、楼内弱点间等资源的实际情况，选用一级、二级分光，并灵活放置分光器。
1.3.4 光纤光缆 1.3.4.1 馈线光缆根据使用的环境的不同，馈线光缆可选择管道、架空、直埋等不同的敷设方式，常用的光缆型号有：GYTA 、GYTS 、GYTY53、GYTA53、ADSS 等。
对于光缆路由较为紧缺的使用环境，可选用排水管道光缆、路面微槽光缆和OLT用户片区光节点路边等楼宇FTTB微型8字形自承式架空光缆等。
馈线光缆的芯数与数量应根据网络布局和光分配点的数量合理规划，并留有适当的冗余，馈线光缆的建设与现有接入网主干光缆建设无本质区别，参照中国电信接入光缆建设原则。
1.3.4.2配线光缆尤其是对于高密度的住宅楼FTTH网络的配线光缆，由于芯数相对较大，分歧下纤的数量较多，宜选用光纤组装密度较高且缆径相对较小、开放式装纤结构的带状光缆；同时，由于小区内管道人孔间距近、施工拐点多，配线光缆需具备良好的弯曲和扭转性能。
配线光缆的芯数应根据小区布局、建筑结构、用户数量合理规划，并适当留有冗余。
推荐使用：骨架式光纤带光缆、室内子单元配线光缆、微束管室内室外光缆：1.3.4.3入户线光缆由于楼层间或者楼道中的环境比较复杂，FTTH的入户线光缆宜具备结构简单、操作方便、抗拉/抗扰/抗侧压性能好、便于楼内穿管布放、低烟无卤阻燃等特点。
入户线光缆的长度宜根据现场的实际情况确定，不宜采用带有固定光纤插头的定长光缆，因此还必须具备能够完成施工现场端接光纤插头或者光纤终端插座的能力。
入户线光缆宜采用小弯曲半径光纤。
推荐使用：“8”字型皮线光缆、室内外通用型皮线光缆（管道型、架空型“8”字缆）。
1.3.4.4光缆连接与成端光缆连接包括：活动连接和固定连接。
✧固定连接可以减少ODN的跳接点，减少光通道损耗；✧活动连接则更有利于光缆灵活配线。
但，要严格控制ODN网络中活接头数量，如EPON系统按1：32光分路比（均匀分光）设计，从OLT至单个ONU之间的活接头不应超过7个；✧当采用第三波方式提供CATV 时，无源光网络全程应采用APC 型的活动连接器。
固定连接可采用：熔接、机械接续（冷接）。
✧冷接技术便于操作，适合在室内光缆维护、抢修，或施工环境较差（如电源引接困难、操作空间太小等）时采用；✧FTTx网络馈线与配线光缆应以熔接为主；✧入户光缆进户后的成端，建议以冷接为主以降低工程施工难度，也可采用熔接方式。
1.3.5配线设施✧ODF、光缆交接箱应首选大容量、高密度、模块化设计的产品；✧ODF、光缆交接箱、光缆分线盒/终端盒可根据需要尽量选择可安装光分路器并进行一体化配线的产品，以减少光跳接点；✧ODF、光缆交接箱可安装光分路器的数量应能满足配线容量的要求，并可根据光分路器分光比的要求灵活增减；✧ODF和光缆交接箱可基本参照网络现有建设，但需进一步要求配线和走线的管理。
