管内测绘影像仪在城市排水管道中的应用

测绘技术在排水工程中的应用案例近年来，随着城市化进程的加速，城市排水系统的建设和管理变得尤为重要。

而在这一过程中，测绘技术的应用发挥了不可忽视的作用。

本文将通过几个实际案例，详细阐述测绘技术在排水工程中的应用。

案例一：城市雨水排水管网规划城市中的雨水排水管网是一个庞大而复杂的系统，规划和设计过程需要详细地了解地形地貌、土地利用情况以及自然和人工水体的分布。

测绘技术通过使用全站仪、卫星定位系统和激光雷达等设备，可以对城市的地理要素进行高精度测量和三维建模。

通过这些数据，设计师可以准确地确定雨水流向，合理规划管网布置，从而提高排水系统的效率和可靠性。

案例二：水利设施维护与管理水利设施的维护与管理对于城市排水系统的顺利运行非常关键。

测绘技术可以用于监测和检测水利设施的状况，及时发现和解决问题。

例如，在城市排水沟的疏浚工作中，测绘技术可以提供精确的地形测量数据，帮助工作人员了解河道的淤积情况，并根据实际情况制定疏浚方案。

此外，测绘技术还可以用于监测水质、流量和水位等参数，及时预警洪水和水污染等事件，确保城市排水系统的安全与可靠。

案例三：城市地下管线管理城市地下管线的管理和维护一直是排水工程中的难题。

传统的查找地下管线的方法效率低下且破坏性大。

测绘技术的应用能够有效解决这一问题。

例如，通过地理信息系统（GIS）和激光扫描仪等技术，可以快速获取地下管线的位置、尺寸和材质等信息。

这样，工程师可以准确地进行排水网络的规划和扩建，避免因误挖损坏地下管线而带来的不必要的成本和时间浪费。

案例四：洪水风险评估与应急响应洪水对城市的影响往往是灾难性的。

为了及时制定应对策略，测绘技术可以帮助进行洪水风险评估和应急响应规划。

借助其精确的地理数据和实时监测技术，工程师可以绘制洪水淹没区域图，预测洪水的发展趋势和影响范围。

这些信息有助于政府和相关部门做出合理的决策，及时疏散居民并采取防洪措施，减轻洪水灾害带来的损失。

综上所述，测绘技术在排水工程中的应用是不可或缺的。

管道CCTV检测技术在城市排水项目中的应用摘要：CCTV管道内窥检测技术的运用，能够更安全、直观地反映管道运行现状和问题，为排水管道运行养护及故障维修方案的科学决策提供了有力的依据，让城市排水管网的运行维护和工程建设的验收都有了一个质的飞跃。

同时，该项技术还可以应用到地铁导致的管线迁移、给水、煤气管道和电力、电信等其它领域的管网内部检测中，有着广阔的发展和应用前景。

关键词：管道CCTV检测技术；城市排水项目；应用1 CCTV管道检测技术分析1.1 应用原理CCTV管道检测技术实际上就是进行管道检测的一种技术，主要是利用检测摄像头或是其他工具进入到排水管道的内部，对排水管道内部结构、管道状况的实时录像，上传到电脑上，有关工作人员便可深入管道内部形成的图像确定出管道状况、出现的故障位置和原因，使得工作人员能够在第一时间内进行排水管道问题的检测和检修，避免给居民生活有所影响。

1.2 适用性分析适用性分析则是用以低水位状态下的检测，在开展检测之前，还需对管道进行清理，使得水位控制在百分之二十的管道直径内，不能让水把摄像头所淹没，在使用阶段如果说管道雾气影响系统成像，就把管道内部雾气进行清理干净，和传统应用技术进行比较，该新技术在城市排水工程应用的优势较为明显，在管道竣工验收中的作用比较明显。

2 CCTV检测技术设备的局限性和发展2.1 进入式机器人技术创新因为设计比较老旧，该技术的创新主要分为无动力船载、车载，影响排水管道内部的排水问题，对于这样的问题，我们的工作人员需要将其改进成支柱是多方向轮的，并且对其进行改进有助于进入式机器人技术适应能力。

2.2 智能化缺陷的判读在人工识别的时候，可能会出现很多问题，因为人工判读在级别交界部分，通常会漏判、错误的判读，应用计算机技术进行检测能够更好的识别缺陷，进而减少类似问题的出现。

3 CCTV管道检测技术应用优势3.1 安全系数比较强CCTV管道检测技术是利用摄像机以及其他的机械设备，深入城市地下排水管道内部进行检测。

测绘技术在城市管网和供排水系统规划中的应用随着城市化的进程，城市的供排水系统规划显得尤为重要。

而在这个过程中，测绘技术的应用不可或缺。

测绘技术通过空间数据的采集、处理和分析，为城市管网和供排水系统规划提供了丰富的信息，为城市发展和改善居民生活质量提供了重要的支持。

首先，测绘技术在城市管网规划中的应用是不可或缺的。

测绘技术可以利用卫星遥感、激光雷达等手段获取城市地理空间信息。

通过对城市的地形、地貌、土地利用等进行测绘，可以建立起详细的数字地图。

这些数字地图不仅可以为城市管网的规划提供准确的基础数据，还可以对城市的现状进行分析和评估。

例如，通过测绘技术可以确定地势高低，流动方向，优化供水和排水管网布局。

同时，数字地图还可以帮助城市规划者了解地下管网的分布和密度，为管网维护和更新提供便利。

通过测绘技术，城市的供水和排水系统规划可以更加科学和可行。

其次，测绘技术在城市供排水系统规划中的应用也非常重要。

供水和排水系统是城市的重要基础设施，它们直接关系到居民的生活和城市的可持续发展。

通过测绘技术，可以确定城市中的水源和污水排放口的位置，并建立数字模型，进行供水和排水系统的仿真分析。

这些仿真分析可以评估供水和排水系统的性能，并优化系统的设计。

同时，测绘技术还可以帮助城市规划者评估不同水资源的可持续性，并制定水资源管理策略。

通过测绘技术的应用，城市的供水和排水系统规划可以更加合理和可持续。

此外，测绘技术在城市管网和供排水系统规划中的应用还可以提高工作效率和降低成本。

传统的城市规划和设计需要在实地进行调研和测量，耗费大量的时间和人力物力。

而测绘技术可以通过卫星遥感和激光雷达对城市进行高精度的遥感测绘，大大提高了工作效率。

同时，数字地图和数字模型的建立也大大降低了工作成本。

通过测绘技术，可以对城市进行全面、准确的测绘，为城市管网和供排水系统的规划提供有效的支持。

综上所述，测绘技术在城市管网和供排水系统规划中的应用至关重要。

管道CCTV检测技术在城市排水项目中的应用研究随着城市化进程的加快和人口的迅速增长，城市排水环境面临着日益严峻的挑战。

城市排水系统是城市基础设施的重要组成部分，可以为居民提供清洁抗洪排水服务。

然而，由于管道老化、污物沉积、树根侵蚀等因素产生的堵塞、破裂、渗漏等问题已经成为城市排水系统面临的重要问题。

为了解决这些问题，管道 CCTV 检测技术得到了广泛应用。

管道 CCTV 检测技术是通过将摄像机和照明灯装置安装在一根长杆上，然后将杆子插入到管道中，观察管道内部的情况。

这种方法可以无需拆卸管道，就可以快速地确定管道的问题，因此受到了越来越多城市排水系统的采用和推广。

主要特点：1. 方便快捷：管道CCTV检测技术可以在测量过程中快速地检测到管道内部状况，因此可以省去大量的人力和时间。

2. 客观准确：通过摄像机的实时拍摄，可以直观地获取管道内部信息，避免了因经验不足而误判问题。

3. 安全环保：相对于传统检测方法，不需要拆卸管道，避免了对环境的污染，也减少了污水泄漏的风险。

4. 可远程监控：通过云端数据共享平台，可以实现远程客户端实时视频监控，客户化集中管控。

在城市排水项目中，管道CCTV检测技术应用广泛。

它既可以检测新建管道的质量，也可以检测老旧管道的状况。

将管道CCTV检测技术应用于城市排水系统中，取得了很好的效果，具体如下：1. 管道命名及管理优化：通过管道CCTV检测技术将管道的内部情况进行了清楚地描述和记录，并可快速生成管道的平面图和立面图，建立了管道资产数据库，从而实现了对管道的集中监管，提高了管道管理效率。

2. 故障检测及应急修复：通过管道CCTV检测技术，能够高效地检测出管道故障的位置和原因。

在发现问题之后，可以迅速采取措施，从而避免出现更加严重的问题，保障城市排水系统的正常运转。

3. 质量评估和监督检查：管道CCTV检测技术可通过对管道质量的评估和监督检查，确保了新建管道质量的安全与可靠。

测绘技术在城市供水与排水工程中的应用解析随着城市人口的不断增长和社会经济的发展，城市供水与排水工程的建设变得日益重要。

测绘技术作为现代工程中不可或缺的一环，在城市供水与排水工程中发挥着重要的作用。

本文将对测绘技术在城市供水与排水工程中的应用进行解析。

一、土地测量与规划：城市供水与排水工程的建设首先需要对土地进行测量与规划。

测绘技术可以通过使用全站仪、GPS等设备对土地进行精确测量，包括土地面积、地形、地势等信息。

在城市供水与排水工程中，通过测绘技术可以确定工程建设的范围与位置，为工程规划提供依据。

二、管网布置与设计：城市供水与排水工程需要合理布置管网，以保证供水和排水的畅通。

测绘技术可以通过地理信息系统（GIS）等工具，对城市地貌、地下管线等进行测绘和分析。

通过对地理环境和管线布局的综合分析，可以确定最佳的供水与排水管线布置方案，提高供水与排水效率。

三、水源勘察与开发：城市供水工程需要选取合适的水源，并进行勘察和开发。

测绘技术可以通过对地下水位、河流、湖泊等水源进行测量和分析，确定水源的位置、容量以及水质情况。

同时，测绘技术还可以对水源的保护区进行测量与划定，保护水源的环境安全。

四、监测与调控：城市供水与排水工程的运行需要进行实时监测与调控，以保障供水与排水的正常进行。

测绘技术可以通过无人机、遥感技术等手段，对供水与排水设施进行监测和评估。

通过实时监测，可以及时掌握设施的运行状况，发现问题并进行修复调整，提高供水与排水的稳定性和安全性。

五、环境保护与规划：城市供水与排水工程的建设过程中，必须要考虑到环境保护与规划。

测绘技术可以对城市环境进行测量与分析，包括地貌、地质、植被等信息。

通过对环境情况的综合分析，可以制定出合理的环境保护与规划措施，确保供水与排水工程的可持续发展。

六、灾害防范与预警：城市供水与排水工程的建设和运营过程中，必须要考虑到自然灾害的防范与预警。

测绘技术可以通过测量和分析，对地震、洪水、地质灾害等灾害风险进行评估和预警。

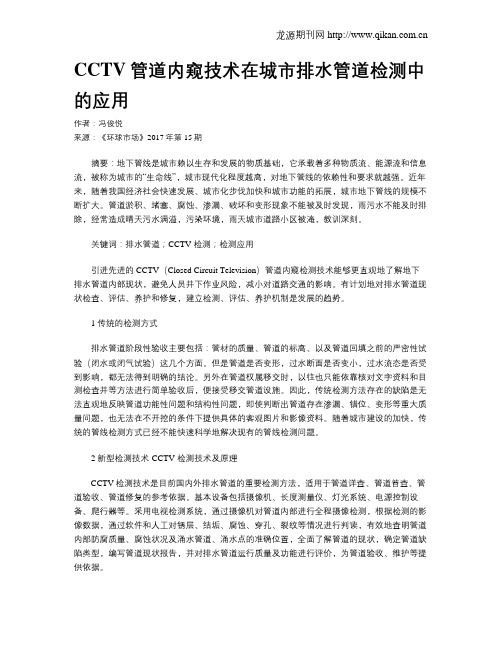

CCTV管道内窥技术在城市排水管道检测中的应用作者：冯俊悦来源：《环球市场》2017年第15期摘要：地下管线是城市赖以生存和发展的物质基础，它承载着多种物质流、能源流和信息流，被称为城市的“生命线”，城市现代化程度越高，对地下管线的依赖性和要求就越强。

近年来，随着我国经济社会快速发展、城市化步伐加快和城市功能的拓展，城市地下管线的规模不断扩大。

管道淤积、堵塞、腐蚀、渗漏、破坏和变形现象不能被及时发现，雨污水不能及时排除，经常造成晴天污水满溢，污染环境，雨天城市道路小区被淹，教训深刻。

关键词：排水管道；CCTV 检测；检测应用引进先进的CCTV（Closed Circuit Television）管道内窥检测技术能够更直观地了解地下排水管道内部现状，避免人员井下作业风险，减小对道路交通的影响。

有计划地对排水管道现状检查、评估、养护和修复，建立检测、评估、养护机制是发展的趋势。

1 传统的检测方式排水管道阶段性验收主要包括：管材的质量、管道的标高、以及管道回填之前的严密性试验（闭水或闭气试验）这几个方面。

但是管道是否变形，过水断面是否变小，过水流态是否受到影响，都无法得到明确的结论。

另外在管道权属移交时，以往也只能依靠核对文字资料和目测检查井等方法进行简单验收后，便接受移交管道设施。

因此，传统检测方法存在的缺陷是无法直观地反映管道功能性问题和结构性问题，即使判断出管道存在渗漏、错位、变形等重大质量问题，也无法在不开挖的条件下提供具体的客观图片和影像资料。

随着城市建设的加快，传统的管线检测方式已经不能快速科学地解决现有的管线检测问题。

2 新型检测技术-CCTV 检测技术及原理CCTV检测技术是目前国内外排水管道的重要检测方法，适用于管道详查、管道普查、管道验收、管道修复的参考依据。

基本设备包括摄像机、长度测量仪、灯光系统、电源控制设备、爬行器等。

采用电视检测系统，通过摄像机对管道内部进行全程摄像检测，根据检测的影像数据，通过软件和人工对锈层、结垢、腐蚀、穿孔、裂纹等情况进行判读，有效地查明管道内部防腐质量、腐蚀状况及涌水管道、涌水点的准确位置，全面了解管道的现状，确定管道缺陷类型，编写管道现状报告，并对排水管道运行质量及功能进行评价，为管道验收、维护等提供依据。

排水管道CCTV检测技术介绍什么是排水管道CCTV检测技术排水管道CCTV检测技术是一种通过安装摄像头在排水管道内进行检测的技术。

该技术适用于各种类型和规模的排水管道，可以有效地检测管道内部的问题，包括异物、渗漏、损坏、沉积等问题。

排水管道CCTV检测技术的优点相比传统的检测方法，排水管道CCTV检测技术具有以下优点：1.非侵入性：不需要拆开管道，无需破坏性，不会影响到排水管道的正常运行。

2.高效性：检测速度快，可以在短时间内完成大面积的数据收集和分析。

3.高精度性：准确捕捉管道内部的情况，可以发现问题的产生原因和位置。

4.数据分析功能强大：可以对收集到的数据进行处理和分析，帮助判断管道内部的问题和确定维修方案。

排水管道CCTV检测技术的应用场景排水管道CCTV检测技术在以下场景中得到了广泛应用：1.城市排水管道的定期检测和维护2.工业排水管道的检测和维护3.建筑物排水系统的检测和维护4.重要地下管道的检测和维护这些场景都需要对排水管道进行周期性的检测和维护，以保证排水管道的正常运行和使用寿命。

排水管道CCTV检测技术的具体操作流程排水管道CCTV检测技术的具体操作流程如下：1.确认测试区域：根据巡检计划和确认测试区域，将区域封锁住。

2.准备设备：准备合适的检测设备，包括摄像头、主机和其他必要工具。

3.安装设备：将摄像头和其他设备安装在合适的位置。

4.进行检测：通过主机将监测视频传输回来，实时查看管道内的情况。

5.数据分析：将收集到的数据进行处理和分析，确定管道内的问题和问题的产生原因。

6.提供结果：通过报告、文字或其他方式将检测结果向客户公布。

排水管道CCTV检测技术的应用案例排水管道CCTV检测技术在城市排水管理中得到了广泛应用。

比如，在上海市黄浦江两岸排水管线整体维修中，排水管道CCTV检测技术被广泛应用，协助维修工程师快速确定管道的问题和损坏位置，保证了管道维修的质量和效率。

另外，排水管道CCTV检测技术也被运用在工业环境中，比如在污水处理厂、化工厂以及能源发电厂等行业中检测管道的情况，确保管道的正常运行和可靠性。

管道CCTV检测技术在城市排水项目中的应用研究随着城市化进程的加速，城市排水系统的建设和维护变得越来越重要。

排水管道是城市排水系统的重要组成部分，其质量的好坏直接影响到城市的环境卫生和居民的生活质量。

由于排水管道大多埋在地下，无法直接观察到其内部情况，因此如何对排水管道进行有效检测和维护成为了城市排水管理中的一个重要问题。

近年来，随着管道CCTV检测技术的发展和应用，这一难题迎刃而解。

管道CCTV检测技术利用摄像机和相关设备，能够对排水管道内部进行全方位、高清晰度的实时监测和录像，为城市排水项目的建设和维护提供了重要的技术支撑。

本文将对管道CCTV检测技术在城市排水项目中的应用进行研究，探讨其在排水管道检测、维护和管理中的作用和意义。

一、管道CCTV检测技术的原理和方法管道CCTV检测技术是指利用摄像机、光纤和相关设备，通过将摄像机送入排水管道内部，实时监测并记录排水管道内部的情况。

这种技术主要包括三个步骤：首先是摄像机的引入，通常是通过将摄像机和相关设备装在一根柔性的光缆中，再将其送入待检测的排水管道内部；其次是监测和录像，摄像机在排水管道内部移动，同时将管道内部的情况实时传输到监测设备上，进行录像和分析；最后是数据处理和报告生成，通过对录像进行分析和处理，生成检测报告，评估排水管道的状况和需求。

1. 排水管道的检测和评估传统的排水管道检测方法主要依靠人工巡检和声音探测，效率低、盲区多，难以全面、准确地评估排水管道的实际状况。

而管道CCTV检测技术可以实时监测和录像排水管道内部的情况，对排水管道的材质、连接处和内部结构进行全面、准确地评估，有助于发现管道的破损、漏水和结构问题，提前预防排水管道的故障和事故发生。

2. 排水管道的维护和管理排水管道在长时间使用后，会受到各种因素的影响，如地下水位变化、管道老化、树根入侵等，容易出现污泥积聚、结构损坏和堵塞等问题。

利用管道CCTV检测技术，可以定期对排水管道进行全面的内部检测，及时发现和处理排水管道内部的问题，保障排水系统的正常运行和居民生活的顺利进行。

CCTV管道内窥检测技术在城市排水管道中的应用摘要：城市排水管道如果长期不检查，就无法及时发现管道内部的破裂、变形等问题，城市排水系统将存在很大的隐患。

CCTV管道内窥检测技术是一项新型的应用技术，它是利用工业管道内窥摄像系统，通过摄像机器人对管道内部进行连续、实时地检查，并记录实际情况，实现长距离检测、存储与传输，从而帮助地面工作人员了解管道内部情况。

关键词：城市发展；排水管道；管道检测；CCTV管道内窥检测技术引言对于油气管道来说，常年埋设于地下，土壤中含有酸、碱、盐等物质，这样都会对管道造成腐蚀，从而造成油气泄漏。

由于受到了内外因素影响，油气管道腐蚀问题时常出现，一旦油气管道被腐蚀，除了会影响管道寿命，还会出现油气泄漏现象，既污染环境，也会造成资源浪费，这就需要针对油气管道进行科学检测，采取有效的防护措施，使得油气管道利用率得到提升。

1CCTV管道内窥检测技术CCTV管道内窥检测技术属于管道检测技术之一，该技术由主控器、操作线缆架和机器人（带摄像头的爬行器）组成。

操作人员在对管道内部进行检查时，利用主控制器操作爬行器，拍下管道内部的视频与图像，通过线缆传输方式将视频与图像传输到主控器显示屏上。

使用CCTV管道内窥检测技术能使操作人员实时掌握管内部状况，然后通过分析管道内部的缺陷及情况与编写检测报告，为管道后期的修复及维护工作提供帮助。

CCTV检测机器人的工作是对管道进行检测，摄像头的像素能达到200万以上，且能实现360°旋转。

在对DN800口径管道进行检测时，一次性检测长度能达到2000m。

在对排水管道结构性病害与功能性病害的了解与判断过程中，使用CCTV管道内窥检测技术能了解病害严重程度，并提出具体抢修与养护措施，确保排水管道的安全运行。

CCTV管道内窥检测技术的应用优势表现为：图像清晰、操作方便、轻便小巧。

CCTV管道内窥检测技术适用的管径、防水性能、最大爬坡角度、单次检测长度分别为DN200~DN3000、10m深水压、50°、300m。

测绘技术在城市供排水系统规划与管理中的应用城市供排水系统是城市基础设施中至关重要的一部分，它不仅关乎城市居民的日常生活用水和排水需求，还与城市环境质量和可持续发展密切相关。

而测绘技术在城市供排水系统规划与管理中的应用则为城市的供水和排水提供了高效、精确的解决方案，为城市的可持续发展提供了重要的支持。

一、城市供排水系统规划中的测绘技术应用1. 地形测量与数据采集城市供排水系统的规划必须建立在对城市地形的准确了解之上。

测绘技术可以利用全站仪、GPS和遥感等先进设备，对城市地形进行测量和数据采集。

通过高精度的测绘数据，可以获得城市地形的三维模型，为供排水系统的设计和布局提供基础数据支持。

2. 管道网络设计与优化城市供排水系统中的管道网络设计决定了供水和排水的运行效率和质量。

测绘技术可以对城市地下管网进行测量和绘制，提供管道设计所需的准确地理信息。

同时，通过测绘技术的应用，还能分析管道的流速、压力等参数，为管道网络的优化设计提供可靠依据。

3. 地下设施勘察与定位城市供排水系统中的地下管线和设施复杂且庞大，定位和勘察是系统规划和管理的重要环节。

测绘技术可以利用地理信息系统和地下雷达等技术，对地下管线和设施进行准确的反演和勘察，提供高精度的地下管网地理信息。

这些信息能够帮助供排水系统的规划师和管理人员更好地了解和维护地下设施，提高系统的可靠性和稳定性。

二、城市供排水系统管理中的测绘技术应用1. 数据管理与维护城市供排水系统的管理涉及大量的数据和信息，包括地形数据、管线数据、设备数据等。

测绘技术可以利用地理信息系统和数据处理技术，对这些数据进行管理和维护。

通过测绘技术的应用，可以建立供排水系统的数据库，实现数据的集中管理和快速获取，提高系统管理的效率和精确性。

2. 故障检测与维修城市供排水系统的运行中难免会出现故障和漏水等问题，及时发现和解决这些问题对于维护供排水系统的正常运行至关重要。

测绘技术可以利用激光扫描和热像仪等技术，快速检测和定位供排水系统中的故障和漏水点，提高故障处理的效率和精确性。
