初中物理 电学之欧姆定律(预测题)中考物理压轴题全揭秘精品(解析版)

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。

关于这两种接法，下列说法中正确的是（）A．甲图适合测量阻值较大的电阻，误差会减小B．乙图适合测量阻值较大的电阻，误差会减小C．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小D．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大【答案】A【解析】【分析】【详解】A．由图甲所示电路图可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，试验误差是由电流表的分压造成的，当待测电阻阻值远大于电流量表内阻时，即甲图适合测量阻值较大的电阻，误差会减小，故A正确；B ．由图乙所示电路图可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，实验误差来源于电压表分流，当电压表内阻远大于待测定值阻值时，即乙图适合测量阻值较小的电阻，误差会减小，故B 错误；C ．甲电路是安培表内接法，如果不考虑操作的偶然误差，按甲、乙两种电路进行实验，甲图中电压表两侧的电压是待测电阻上的电压与电流表上的电压的和，所以甲图中电阻测量值R A RU U U R R R+=>甲 即测量值与真实值相比偏大，故C 错误；D ．乙电路是安培表外接法，流过电流表的电流是待测电阻上的电流与电压表上电流的和，所以乙图中电阻测量值R V RU UR I I I =<+乙即测量值与真实值相比偏小，故D 错误。

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．在图所示的电路中，电源电压U保持不变。

现有如下两种操作：①用电压为2U的电源替换原来的电源；②将滑动变阻器滑片向右移。

其中可以使电流表A1示数与A2示数的比值变大的操作有A．只有①可行B．只有②可行C．①②都不行D．①②都可行【答案】B【解析】【详解】由图可知，R1和R2并联，电流表A1测量干路中的电流，电流表A2测量通过R2的电流，用电压为2U的电源替换原来的电源，两电阻不变，由I=UR可知电流表A1示数与A2示数大小不变，两电表示数之比也不变，不可行；并联电路中各个用电器两端的电压相等，由并联电路电流的特点和欧姆定律可知，电流表A 1示数与A2示数的比值1211222212111U I I I R R I U I I I R R +==+=+=+，将滑动变阻器滑片向右移，接入电路中的电阻变大，即R 2的阻值变大，R 1的阻值不变，21R R 变大，2I I 变大，电流表A 1示数与A 2示数的比值变大，②可行，故选B 。

3．在如图所示的电路中，电源电压保持不变，R 1为定值电阻。

闭合开关S 后，将滑动变阻器R 2的滑片P 从最右端移到中间某个位置，R 1、R 2两端电压和电路中电流的示数分别变化了△U 1、△U 2和△I （皆绝对值），则△U 1______△U 2（选填“大于”、“小于”或“等于”），再向左移动，△U 2和△I 的比值将______（选填“增大”、“减小”或“不变”）。

一、初中物理欧姆定律的实际应用问题1．如图所示电路中闭合S2，断开S1和S3，两个电表均有示数，再断开S2，闭合S1和S3，则下面判断正确的是( )A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数不变C．电压表示数和电流表示数的比值变小D．电压表示数和电流表示数的乘积变小【答案】C【解析】【详解】AB．由题中的电路图可知，闭合S2、断开S1和S3时，两电阻串联，电压表测2R两端的电压，电流表测电路中的电流；再断开S2同时闭合S1和S3时，两电阻并联，电压表测电源两端的电压，电流表测干路中的电流，因串联电路中总电压等于各分电压之和，并联电路中各支路两端的电压等于电源电压，所以电压表的示数由测串联电路中2R两端的电压变为测电源两端的电压，所以电压表的示数变大；因串联电路中总电阻等于各分电阻之和，并联电路中总电阻的倒数等于各分电阻倒数之和，所以两电阻并联时的总电阻小于串联时的总电阻，由欧姆定律可知，电路中的总电流变大，即电流表的示数变大，故AB项错误；C．由欧姆定律可知，电压表示数和电流表示数的比值原来等于2R的阻值、现在等于两电阻并联后的总电阻，所以电压表示数和电流表示数的比值变小，故C项正确；D．当闭合S2，断开S1和S3时，电压表示数和电流表示数的乘积表示2R消耗的电功率；断开S2，闭合S1和S3时，电压表示数和电流表示数的乘积表示电路消耗的电功率，所以电压表示数和电流表示数的乘积变大；故D项错误；2．如图所示，R1是定值电阻，电源电压不变，闭合开关S后，滑动变阻器滑片自B向A 移动的过程中A ．电压表 V 1 示数变小，V 2 示数变大，电流表 A 的示数变大B ．电压表 V 1 示数与电流表 A 示数之比不变，电压表 V 2 示数与电流表 A 示数之比变大C ．电流表 A 的示数变大，电路消耗的总功率变大，电压表 V 2 示数变小D ．电压表 V 2 示数变化量与电流表 A 示数变化量之比不变【答案】CD【解析】【详解】由图可知，定值电阻R 1与滑动变阻器R 2串联，电流表测电路电流，V 1并联在定值电阻两端，测R 1两端电压，V 2并联在定值电阻两端，测R 2两端电压；A ．当滑动变阻器的滑片自B 向A 移动时，R 2的阻值减小，则通过的电流变大，即电流表示数变大，根据U=IR ，R 1是定值电阻，阻值不变，通过的电流增大，则分得的电压增大，即V 1的示数变大，根据串联分压的特点以及电源电压恒定，则R 2分得的电压就减小，即V 2的示数减小，故A 项不符合题意；B ．电压表 V 2 示数与电流表 A 示数之比，即R 2的阻值在减小，电压表 V 1 示数与电流表 A 示数之比，即R 1的阻值是一个定值，故B 项不符合题意；C ．电路消耗的总功率根据公式P=UI 可知，电源电压不变，通过的电流增大，则电路消耗的总功率变大，故C 项符合题意；D ．根据串联分压的特点，则有211U U U U IR =-=-，211U U U U I R '''=-=-，则()()221111U U U U I R U IR I I R IR '''=-=---=-=-，即 21U R I=-， 所以，电压表 V 2 示数变化量与电流表 A 示数变化量之比不变，故D 项符合题意。

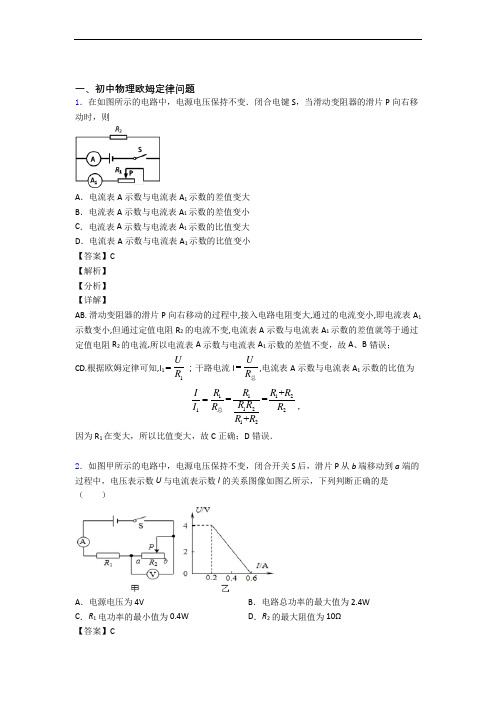

一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从b端移动到 a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，下列判断正确的是（）A．电源电压为 4V B．电路总功率的最大值为 2.4WC．R1电功率的最小值为 0.4W D．R2的最大阻值为10Ω【答案】C【解析】 【详解】由图甲可知，两电阻串联，电压表测R 2两端的电压，电流表测电路中的电流；当滑片于a 端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I 1=0.6A ，由UI R=可得，电源的电压1110.6A U I R R ==⨯…①当滑片于b 端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I 2=0.2A ，U 2=4V ，则滑动变阻器的最大阻值2224V=20Ω0.2AU R I == 故D 错误；因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A 4V U I R U R =+=⨯+…②因电源的电压不变，由①②可得110.6A 0.2A 4V R R ⨯=⨯+解得：R 1=10Ω，电源的电压10.6A 0.6A 10Ω6V U R =⨯=⨯=故A 错误； 电路消耗的最大功率116V 0.6A 3.6W P UI ==⨯=故B 错误；R 1电路消耗的最小功率221210.2A 10Ω0.4W P I R ==⨯=（） 故C 正确。

一、初中物理欧姆定律问题1．如图是小成测量未知电阻R x 的实验电路，电源两端电压不变，其中R 0为阻值已知的定值电阻．当开关S 、S 1闭合，开关S 2断开时，电流表示数为I 1；当开关S 、S 2闭合，开关S 1断开时，电流表示数为I 2．则下列四个选项中，R x 的表达式正确的是（ ）A ．R x ＝212I I I -R 0 B ．R x ＝201I R I C ．R x ＝2012I R I I - D ．R x ＝121I I I -R 0 【答案】C【解析】【分析】【详解】 由电路图可知，当开关S 、S 1闭合，开关S 2断开时，R 0与R x 并联，电流表测干路的电流，记为I 1，当开关S 、S 2闭合，开关S 1断开时，R 0与R x 并联，电流表测R 0支路电流，示数为I 2，因并联电路中干路电流等于各支路电流之和，所以，通过R x 的电流：I x ＝I 1-I 2，因并联电路中各支路两端的电压相等，电源的电压：U ＝I 2R 0，，则R x 的阻值：R x ＝2012I R I I - 故选C 。

2．如图甲所示的电路，电源电压U ＝10V （恒定不变），R 2＝8Ω，闭合开关S 后，V 2表的示数为7V ，把甲电路中的两个电压表换成两个电流表，如图乙所示，闭合开关S 后，A 1表的示数为1.75A ，下列说法正确的是（ ）A ．甲电路中V 1表的示数为3VB ．乙电路中A 2表的示数为2.25AC ．R 1=12ΩD ．乙电路中R 3的电流为0.5A【答案】CD【解析】【详解】 A ．图甲中R 1、R 2和R 3串联，V 1表的测量电阻R 1和R 2的电压，V 2表的测量电阻R 2和R 3的电压，电源电压U ＝10V ，闭合开关S 后，V 2表的示数为7V ，根据串联电路电压规律，R 1两端电压为：10V-7V=3VV 1表的示数肯定大于3V ，故A 错误；BCD ．图乙中三个电阻并联，电流表A 1测量R 2和R 3中的电流，电流表A 2测量R 1和R 2中的电流，通过R 2的电流：I 2=2U R =10V 8Ω=1.25A 通过R 3的电流：I 3=I A1−I 2=1.75A−1.25A=0.5A故D 正确；根据欧姆定律可得，R 3的阻值：R 3=3U I =10V 0.5A=20Ω 图甲中，三个电阻串联，电路中的电流：I =V223U R R +=7V 8Ω20Ω+=0.25A 根据串联电路电压的特点，U 1=U −U V2=10V−7V=3V由I =U R可得，R 1的阻值： R 1=1U I =3V 0.25A=12Ω 故C 正确；图乙中三个电阻并联，电流表A 2测量R 1和R 2中的电流，I A2=I ′1+I 2=1U R +I 2=10V 12Ω+1.25A=0.83A+1.25A=2.08A 故B 错误；3．如图所示电路中，当滑动变阻器的滑片在滑动过程中，电压表V 1、数的变化量的大小分别为1U ∆和2U ∆，那么（ ）A ．12U U ∆∆＜B ．12U U ∆∆＞C ．12U U ∆=∆D ．因为无具体数据，故无法比较【答案】B【解析】【详解】滑动变阻器R 与电阻1R 并联，再与2R 、3R 串联，电压表V 1测并联部分电路两端的电压；V 2测中间定值电阻2R 两端的电压；当滑动变阻器滑片由B 向A 移动时，滑动变阻器的阻值减小，引起并联电路部分的总电阻变小，即电压表V 1的示数变小，变化量为1U ∆，根据串联电路的电阻分压特点可知，定值电阻2R 、3R 两端的电压变大；因为：123U U U U =--所以：123U U U ∆=∆+∆故：12U U ∆>∆故B 项符合题意、ACD 项不符合题意；4．如图甲所示的电路中，电源电压不变，小灯泡L 上标有“6V ”字样，通过灯泡L 的电流与电压关系如图像所示，电压表选择0~15V 的量程，电流表选择0~3A 的量程。

一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．3．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．4．小明利用图甲的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I—1R图像，如图乙，由图可知（）A．定值电阻两端电压控制为2V不变B．当电流为0.2A时，电阻R为0.1ΩC．当滑片向右移时，电压表数变大D．当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为1:2【答案】A【分析】 由题意可知，本题考查了“通过导体的电流与电阻的关系”，可以运用欧姆定律和串联电路的特点进行分析判断。

一、初中物理欧姆定律问题1．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．2．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W ”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V ，所以这只灯泡消耗的功率大于4W ．3．在图所示的电路中，电源电压U 保持不变。

现有如下两种操作：①用电压为2U 的电源替换原来的电源；②将滑动变阻器滑片向右移。

其中可以使电流表A 1示数与A 2示数的比值变大的操作有A ．只有①可行B ．只有②可行C ．①②都不行D ．①②都可行【答案】B【解析】【详解】 由图可知，R 1和R 2并联，电流表A 1测量干路中的电流，电流表A 2测量通过R 2的电流，用电压为2U 的电源替换原来的电源，两电阻不变，由I =U R可知电流表A 1示数与A 2示数大小不变，两电表示数之比也不变，不可行；并联电路中各个用电器两端的电压相等，由并联电路电流的特点和欧姆定律可知，电流表A 1示数与A 2示数的比值 1211222212111UI I I R R I U I I I R R +==+=+=+， 将滑动变阻器滑片向右移，接入电路中的电阻变大，即R 2的阻值变大，R 1的阻值不变，21R R 变大，2I I 变大，电流表A 1示数与A 2示数的比值变大，②可行，故选B 。

一、欧姆定律的计算问题难题易错题1．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V ，电压表量程“0～3V”，滑动变阻器规格“20Ω 1A”，灯泡L 标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（ ）A ．电路中电流变化的范围是0A ～0.5AB ．滑动变阻阻值变化的范围是2.5Ω～10ΩC ．灯泡的最小功率是0.45 WD ．该电路的最大功率是1.25W【答案】C【解析】【详解】AB ．当灯泡的电压最大时，即L 2.5V U =，此时电路中的电流大小为L L L 1.25W 0.5A 2.5VP I U === 这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是R L - 4.5V -2.5V 2.0V U U U ===这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为R R 2.0V 4Ω0.5AU R I === 这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A ；由题意可知，滑动变阻器两端的电压最大只能是3V ，此时灯泡的电压是1.5V ，电路中的电流大小为L L L 1.5V 0.3A 5ΩU I I R ==== 这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为R R 3V 10Ω0.3AU R I === 这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A ，综上所述，电路中电流变化的范图是0.3A ～0.5A ，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B 错误；C ．当灯泡的功率最小时，电路中的电流大小最小，即L 0.3A I =，灯泡的最小功率是()22L L L 0.3A 5Ω0.45W P I R ==⨯= C 正确；D ．该电路的电流最大时，根据P UI =，电路中的功率最大，大小为4.5V 0.5A 2.25W P UI ==⨯=D 错误。

一、初中物理欧姆定律的实际应用问题1．如图，电源电压U不变，开关S断开与闭合时，电压表的示数之比是5:8，则电阻R1 与R2 的阻值之比是A．3:5 B．5:3 C．5:8 D．8:5【答案】A【解析】【分析】【详解】开关断开时，两电阻串联，电压表测量R1上的电压U1；开关闭合时，R2被短路，电压表测量总电压U。

因串联电路总电压等于各分电压之和，且电源的电压不变，则U1:U2=(U-U2):U2=3:5又因串联电路各处的电流相等，且U=IR，所以R1:R2=U1:U2=3:5故选A。

2．如图，R1为定值电阻，滑动变阻器R2的最大阻值为20Ω，电源电压保持不变。

闭合开关后，将滑动变阻器的滑片从最左端滑到最右端的过程中，电压表V1的示数从10V变化到20V，电压表V2的示数从14V变化到34V，则下列说法中正确的是（）A．电源电压为34V B．电阻R1的阻值为12ΩC．电路中最小电流为1A D．灯L的阻值始终是4Ω【答案】AC【解析】【分析】【详解】由图可知灯泡L、定值电阻R1与滑动变阻器R2串联，电压表V1测定值电阻R1两端的电压，电压表V2测灯泡L与定值电阻R1两端的电压，所以灯泡两端电压等于电压表V2的示数减去电压表V 1的示数。

A ．当滑动变阻器的滑片处于最右端时，此时滑动变阻器没有接入电路，电压表V 2的示数即为电源电压是34V ，故A 项正确；BC ．当滑动变阻器的滑片处于最左端时，此时滑动变阻器以最大阻值20Ω接入电路，此时通过电路电流最小，电压表V 1的示数是10V ，电压表V 2的示数是14V ，根据串联分压的特点可知滑动变阻器两端分得的电压为R 2234V 14V 20V U U U =-=-= 由U I R=可得通过电路最小电流 R 2220V 1A 20ΩU I R ===小 由U I R=可得定值电阻R 1的阻值 1110V 10Ω1AU R I ===小 故B 项错误，C 项正确； D ．当滑动变阻器的滑片处于最左端时，此时滑动变阻器以最大阻值20Ω接入电路，此时通过电路电流最小为1A ，电压表V 1的示数是10V ，电压表V 2的示数是14V ，则灯泡两端电压为L 2114V 10V 4V U U U =-=-= 由U I R=可得此时灯泡L 的电阻 L L 4V 4Ω1AU R I ===小 当滑动变阻器的滑片处于最右端时，此时滑动变阻器没有接入电路，此时通过电路电流最大，电压表V 1的示数是20V ，电压表V 2的示数是34V ，则灯泡两端电压为L 2134V 20V 14V U U U '''=-=-= 由U I R=可得此时电路电流 1120V 2A 10ΩU I R '===大 则由U I R=可得此时灯泡L 的电阻 L L 14V 7Ω2AU R I ''===大 电路通过电流最大、最小时灯泡L 的阻值不同，故D 项错误。

可编辑修改精选全文完整版一、初中物理欧姆定律问题1．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．2．如图所示，电源电压恒为9V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“24Ω 0.8A”，灯泡标有“3V 1.5W”字样。

闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A ．滑动变阻器的电阻允许调节的范围是0~24ΩB ．电流表示数的变化范围是0.1A~0.5AC ．电压表示数的变化范围是1V~3VD ．灯泡的最小功率是0.54W 【答案】D 【解析】 【详解】从图中可以看到，灯泡和滑动变阻器串联，根据电功率公式P UI =可知灯的额定电流是L L L 1.5W0.5A 3V P I U ===额额额 还可知道灯泡的电阻是L L L 3V6Ω0.5AU R I ===额额因为电压表的量程是0到3V ，所以当灯泡两端的电压是3V ，电路中的电流最大，大小是max L 0.5A I I ==额由此可计算得电路中的最小总电阻是min max 9V18Ω0.5AU R I ===总 那么滑动变阻器接入电路的最小阻值是L min min -18Ω-6Ω12ΩR R R ===滑总而当滑动变阻器接入电路的电阻最大时，灯泡两端的电压最小，电流也是最小的，电路是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω；电路中的最大总电阻是L max 6Ω24Ω30ΩR R R =+=+=总电路中的最小电流是min max9V0.3A 30ΩU I R ===总 所以电流表示数的变化范围是0.3A~0.5A ；也可知道灯泡两端的电压最小值是Lmin min L 0.3A 6Ω 1.8V U I R ==⨯=所以电压表示数的变化范围是1.8V~3V ；当电路中电流最小时，灯泡的电功率最小，大小是()22Lmin min L 0.3A 6Ω0.54W P I R ==⨯=故选D。
