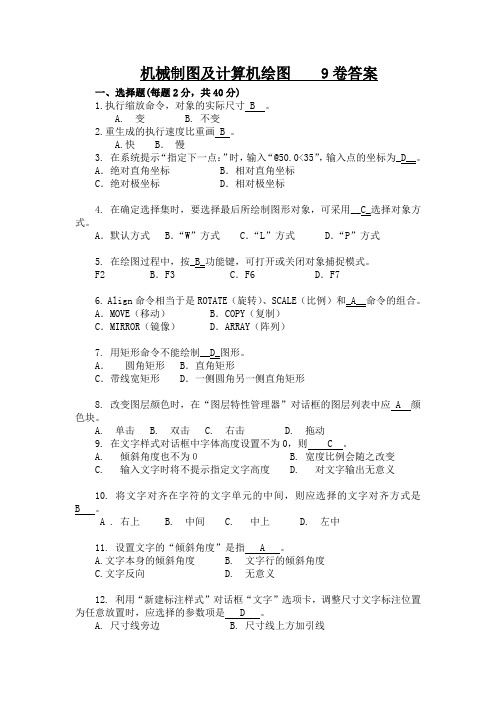

机械制图及计算机绘图 9卷答案一、选择题(每题2分，共40分)1.执行缩放命令，对象的实际尺寸 B 。
A. 变B. 不变2.重生成的执行速度比重画 B 。
A.快 B．慢3. 在系统提示“指定下一点：”时，输入“@50.0<35”，输入点的坐标为_D__。
A．绝对直角坐标B．相对直角坐标C．绝对极坐标D．相对极坐标4. 在确定选择集时，要选择最后所绘制图形对象，可采用__C_选择对象方式。
A．默认方式 B．“W”方式 C．“L”方式D．“P”方式5. 在绘图过程中，按_B_功能键，可打开或关闭对象捕捉模式。
F2 B．F3 C．F6 D．F76. Align命令相当于是ROTATE（旋转）、SCALE（比例）和_A__命令的组合。
A．MOVE（移动）B．COPY（复制）C．MIRROR（镜像）D．ARRAY（阵列）7. 用矩形命令不能绘制__D_图形。
A．圆角矩形 B．直角矩形C．带线宽矩形 D．一侧圆角另一侧直角矩形8. 改变图层颜色时，在“图层特性管理器”对话框的图层列表中应 A 颜色块。
A. 单击B. 双击C. 右击D. 拖动9. 在文字样式对话框中字体高度设置不为0，则 C 。
A. 倾斜角度也不为０B. 宽度比例会随之改变C. 输入文字时将不提示指定文字高度D. 对文字输出无意义10. 将文字对齐在字符的文字单元的中间，则应选择的文字对齐方式是B 。
A . 右上 B. 中间 C. 中上 D. 左中11. 设置文字的“倾斜角度”是指 A 。
A.文字本身的倾斜角度B. 文字行的倾斜角度C.文字反向D. 无意义12. 利用“新建标注样式”对话框“文字”选项卡，调整尺寸文字标注位置为任意放置时，应选择的参数项是 D 。
A. 尺寸线旁边B. 尺寸线上方加引线C. 尺寸线上方不加引线D. 标注时手动放置文字13. 下面哪一项决定了图形中对象的尺寸与打印到图纸后的尺寸两者之间的关系： CA.AutoCAD图形中对象的尺寸B. 图纸上打印对象的尺寸C. 打印比例D. 以上都是14. AutoCAD允许在以下哪种模式下打印图形？ DA. 模型空间B. 图纸空间C. 布局D. 以上都是15. 在打开一张新图形时， AutoCAD创建的默认的布局数是： CA.0B. 1C. 2D. 无限制16．极轴追踪迫使直线沿着设定的角度绘出，其方式同于正交方式只能在水平和垂直方向上绘制直线 BA.对B.错17．在多行文本中，X＃Y的分数格式是 BA.水平堆叠B.斜堆叠C.非堆叠18．圆角半径的数值必须设置为大于0的数 AA.对B.错19．当一个层被设置为不打印，该层上对象将 AA.仍然显示但不打印B.不显示同时不打印20．利用哪种办法可以提供统一的项目标准？ BA.利用原型图B.利用样板文件C.重新利用现有的二维图形D.从启动对话框中选择缺省设置中的公制二、填空题(每空1分，共30分)1. 如果要取消AutoCAD命令，可以按下 ESC 键。
《机械制图及计算机绘图》试题库一、填空题1.零件的可见轮廓线应用绘制，对称图形的对称中心线、轴线用线绘制。
答案：粗实线；点画2.比例是指的图样上的与之比。
答案：图上尺寸；实际尺寸3.图纸上的图框线用绘制。
答案：粗实线4.标题栏中的文字方向为方向。
答案：看图方向5.图样中的尺寸，以为单位时，不需标注计量单位的代号或名称。
答案：毫米6.对物体由上向下进行投影所得的视图，称为。
答案：俯视图7.在俯、左视图中，靠近主视图的一侧，表示物体的面。
答案：后8.三视图的投影规律是：主、俯视图；主、左视图；俯、左视图。
答案：长对正；高平齐；宽相等9.对称中心线、轴线用线表示；尺寸线及其界限用线表示。
答案：点划；细实线10.图纸幅面共有种。
答案：511.标题栏通常位于图框的。
答案：右下角12.零件的每一尺寸，一般应标注次。
答案：113.对物体由前向后进行投影所得的视图，称为。
答案：主视图14.在俯、左视图中，远离主视图的一侧，表示物体的面。
答案：前15.工程中绘图常用的方法是。
答案：正投影法16.机械制图当阿中基本图幅有哪五种、、、、其中A4图纸幅的尺寸为。
答案：A0；A1；A2 ；A3；A4；210×29717.机械制图当中的汉字应写成体。
答案：长仿宋18.在标注直径时，在数字前面应该加，在标注半径时应在数字前加。
答案：φ；R19.尺寸标注由、和尺寸数字组成。
答案：尺寸界线；尺寸线20.在标注角度尺寸时，数字应书写。
答案：水平21.机械制图中通常采用两种线宽，粗、细线的比例为。
答案：2：122.线性尺寸数字一般应注写在尺寸线的或。
答案：上方；左方23.平面图形中所注尺寸按作用分为和。
答案：定形尺寸；定位尺寸24.工程上常采用的投影法是和法，其中平行投影法按投射线与投影面是否垂直又分为和法。
答案：中心投影法；平行投影法；正投影法；斜投影25.主视图所在的投影面称为，简称，用字母表示，俯视图所在的投影面称为，简称，用字母表示。
机械制图与计算机绘图第1章习题及答案第1章第2章第3章第4章第5章第6章第7章第8章第9章1.1 点的投影1.2 直线的投影1.3 平面的投影1.4 直线与平面间的相对位置（一）1.5 直线与平面间的相对位置（二）1.6 投影变换—换面法1点、直线和平面的投影第1章第2章第3章第4章第5章第6章第7章第8章第9章1.1.1 1.1.2 1.1.31.1.4 1.1.51 .1 点的投影第1章第2章第3章第4章第5章第6章第7章第8章第9章1.2.1a-b1.2.1c-d1.2.21.2.31.2.41.2.131.2.141.2.6 1.2.71 .2 直线的投影1.2.5 1.2.81.2.121.2.101.2.91.2.151.2.16第1章第2章第3章第4章第5章第6章第7章第8章第9章1.3.1 a, b1.3.1c, d1.3.2 1.3.3 1.3.4 1.3.51.3.61.3.71.3.81.3.91 .3 平面的投影第1章第2章第3章第4章第5章第6章第7章第8章第9章1.4.1 1.4.21.4.31 .4 直线与平面间的相对位置（一）1.4.4 1.4.51.4.6 1.4.7第1章第2章第3章第4章第5章第6章第7章第8章第9章1.5.11.5.21.5.51.5.61.5.41 .5 直线与平面间的相对位置（二）1.5.71.5.91.5.81.5.10第1章第2章第3章第4章第5章第6章第7章第8章第9章1.6.11.6.51.6.2 1.6.3.1.6.4 1.6.6.1 .6 投影变换—换面法1.6.81.6.7 1.6.9第1章第2章第3章第4章第5章第6章第7章第8章第9章1.1.1原题1.1.1 已知下列点的坐标（1）A(20,15,20)；B(15,0,30)；C(30,25,0),作出它们三面投影图及轴测图。
第1章第2章第3章第4章第5章第6章第7章第8章第9章习题解答1.1.1答案1.1.1 已知下列点的坐标（1）A (20,15,20)；B (15,0,30)；C (30,25,0),作出它们三面投影图及轴测图。
机械制图及计算机绘图10卷一、选择题（每题2分，共40分）1对于缩放命令，可以执行次“上一个二A.4B.6C.8D.102.要重复输入一个命令，可在命令行出现“命令：”提示符后，按oA.FI键B.空格或回车键C.鼠标左键D.CtrI+F1键3.在系统提示“指定下一点：”时,输入“@50.0,35”,输入点的坐标为oA.绝对直角坐标B.相对直角坐标C.绝对极坐标D.相对极坐标4.在确定选择集时，要选择绘制的全部图形对象，可采用选择对象方式。
A.“A11”方式B."W”方式C.“1”方式D.“P”方式5.在绘图过程中，按功能键，可打开或关闭正交模式。
F8 B.F3 C.F6 D.F76.用夹点方式编辑图形时，不能直接完成操作。
A.镜像B.比例缩放C.复制D.阵列7.用矩形命令不能绘制图形。
A.圆角矩形B.直角矩形C.带线宽矩形D.一侧圆角另一侧直角矩形8.使用椭圆命令绘制椭圆时，以下描述不正确的是oA.可以绘制椭圆孤B.可以根据长轴以及倾斜角度绘制出椭圆C.根据圆心和长轴即可以绘制出椭圆D.可以根据长轴和短轴绘制出椭圆9.在打开“图层特性管理器”对话框后，想要显示详细信息应单击按钮（）oA.新建B.当前C.显示细节D.恢复状态10.当图层锁定时，下列说法不正确的是（）oA.可以显示图层上的图形元素B.可以捕捉或添加新的图形元素C.可以修改图层上图形元素D.不能编辑图层上图形元素I1将文字对齐在第一个字符的文字单元的左上角，则应选择的文字对齐方式是（）oA.右上B.左上C.中上D.左中12.设置文字的“倾斜角度”是指（）oA.文字本身的倾斜角度B.文字行的倾斜角度C.文字反向D.无意义13.对图样进行尺寸标注时，下列中不正确的做法是（）oA.建立独立的标注层B.建立用于尺寸标注的文字类型C.设置标注的样式D.不必用捕捉标注测量点进行标注14.利用“新建标注样式”对话框，在“主单位”选项卡中设置十进制小数分隔符。

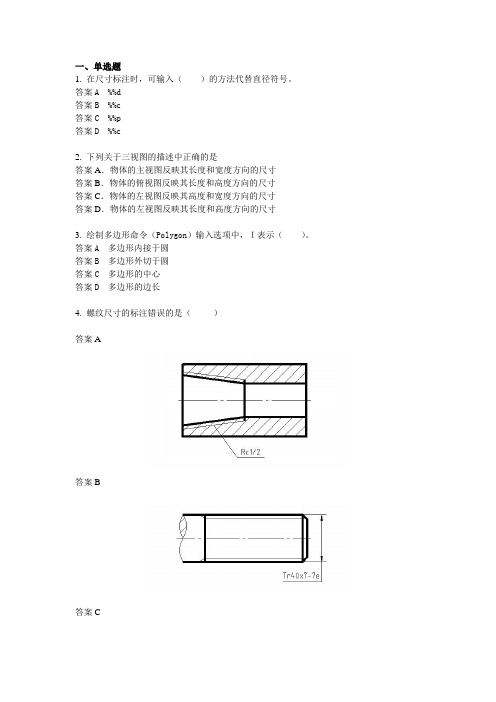

一、单选题1.在尺寸标注时，可输入（）的方法代替直径符号。
答案A %%d答案B %%c答案C %%p答案D %%c2.下列关于三视图的描述中正确的是答案A．物体的主视图反映其长度和宽度方向的尺寸答案B．物体的俯视图反映其长度和高度方向的尺寸答案C．物体的左视图反映其高度和宽度方向的尺寸答案D．物体的左视图反映其长度和高度方向的尺寸3.绘制多边形命令（Polygon）输入选项中，Ｉ表示（）。
答案A 多边形内接于圆答案B 多边形外切于圆答案C 多边形的中心答案D 多边形的边长4.螺纹尺寸的标注错误的是（）答案A答案B答案C答案D5.下述图形尺寸标注正确的是（）。
A:B:C:D:6.设置捕捉和栅格参数不正确的操作是（）。
答案A 点“工具”菜单中的“草图设置（Ｆ）”子菜单。
答案B 用鼠标右键单击状态栏上的“捕捉”按钮。
答案C 从键盘上输入snap。
答案D 点“格式”菜单中的“草图设置（Ｆ）”子菜单。
7.对机件的四种表达方案进行分析比较，得出以下结论，其中正确的是：：(a)(b)(c)(d)答案A：（a）和（c）是比较好的方案答案B：（b）和（d）也是可行的方案答案C：（d）和（a）是比较好的方案答案D：（a）是比较好的方案8.图中所示机件的视图中，A局部视图和B向局部视图的画法、标注均正确的是：(a)(b)(c)(d)答案A：（a）和（b）答案B：（b）和（d）答案C：（c）和（a）答案D：（d）和（a）9.作已知两圆的公切线，不会用到的命令是（）。
答案A Line答案B Circle答案C “对象捕捉”工具栏上的“切点”按钮答案D 草图设置中，“对象捕捉”选项卡中的“切点”选项10.关于“透明”命令解释正确的是（）。
答案A “透明”命令就是看得到的命令。
答案B “透明”命令就是在命令提示行后输入的命令。
答案C “透明”命令就是点击工具条上的按钮所执行的命令。
答案D “透明”命令就是插入到命令执行过程中的命令。
《机械制图及计算机绘图1》试题分值分配表题号一二三四五六题型点线面投影补线图绘制三视图补第三视图组合体尺寸标注轴测图绘制分值30 16 12 20 12 10题量 3 2 2 2 1 1一、根据题中要求，作点、线和面的投影（要求保留作图辅助线）。
(每题10分，共150分)1.根据已知点的两面投影，求其第三面投影，并填空。
(10分)（）点最前，（）点最上，（）点最左，2.已知点A（20,10,15），B（10,0,20），C（0,0,10），求点A、B、C的三面投影。
(10分)3.已知a x，点A在V面前方15，H面上方30；点B在点A右方10，比点A低15，并在V面前方15；点C在点B正上方5。
作出它们的三面投影图。
(10分)4.根据题中条件，做直线AB的三面投影，（每题5分，共10分）（1）已知直线两端点A（20,12,6）和B（5,5,20），求作AB的三面投影。
（2）已知直线AB的端点A在H面上方20，V面前方5，W面左方20；端点B在A点右面12，前面10，比A点低15，求作AB的三面投影。
5.判断下列直线的空间位置（每空2分，共10分）AB是线 CD是线 MN是线 GH是线 KL是线6.判断下列直线的空间位置（每空2分，共10分）AB是线 CD是线 EF是线 GH是线 KL是线7.作下列直线的三面投影：（1）水平线AB，从点A向左，向前，β=30。
，长20mm；（2）正垂线CD，从点C向后，长15mm。
(每小题5分共10分)(1) (2)8.根据已知条件分别完成各平面的另两面投影。
（每小题5分，共10分）（1）正平面（2）侧垂面9.包含直线AB作铅垂位置三角形ABC的三面投影，点C在点B的正下方18。
（10分）10.已知立体表面点的一个投影，求作另外两面投影。
(每题5分，共10分)。
11.根据已知条件，画出直线AB的三面投影，并判断各直线与投影面的相对位置，然后填空。
(每小题5分，共10分)（1）已知AB平行V面，（2）已知AB平行H面，（）线（）线12.根据已知条件，画出直线AB的三面投影，并判断各直线与投影面的相对位置，然后填空。
江苏农林职业技术学院2００8/20０9第一学期
《机械制图与CＡＤ基础教程》期末试卷(B)卷答案
班级学号姓名得分
一、填空：(每空1分,共27分）
１、完整的尺寸标注由尺寸线、尺寸界线、尺寸线终端和尺寸数字组成。
２、图样中,机件的可见轮廓线用粗实线画出,不可见轮廓线用虚线画出,尺寸线和尺寸界限用细实线画出，对称中心线和轴线用点画线画出。
3、尺寸标注符号R２0,Φ40中Ｒ表示半径,Φ表示直径。
４、工程常用的投影法分为两类中心投影法和平行投影法,其中正投影法属于平行投影法投影法。
5、根据三面投影能判断两点位置的上下、前后、左右关系,其中从正面投影可判断上下和左右关系、水平投影反映前后和左右关系、侧面投影反映前后和上下关系。
6、三视图的投影规律为:主视图、俯视图长对正，主视图、左视图高平齐,俯视图、左视图宽相等。
7、当平面平行于圆柱轴线截切时,截交线的形状是矩形，当平面垂直于圆柱轴线截切时，截交线的形状是圆,当平面倾斜于圆柱轴线截切时，截交线的形状是椭圆。
8、螺纹的直径有大径、小径和中径之分,而代表螺纹规格尺寸的公称直径,一般指的是螺纹的大径的基本尺寸。
9、按剖切范围分，剖视图可分为全剖视图、半剖视图
和局部剖视图三类。
10、外螺纹的规定画法是:大径用粗实线线画,小径用细实线线
画。
二、选择题(单项或双向）:（每空３分,共２1分)
1．已知立体的主、俯视图，参照立体图，正确的左视图是。
( A )
2据下列视图选择正确的左视图。
( A ）
3.点Ａ在圆柱表面上,正确的两组视图是。
( B、D ）。

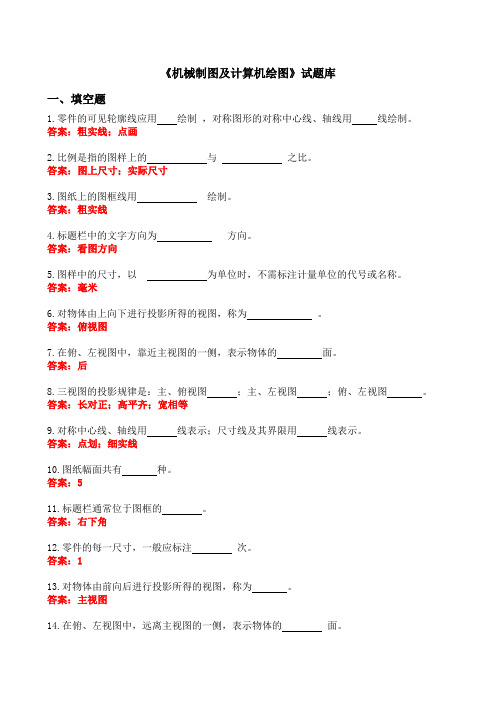

《机械制图及计算机绘图》试题库一、填空题1.零件的可见轮廓线应用绘制，对称图形的对称中心线、轴线用线绘制。
