ABB初级培训一、引言随着工业4.0的推进，技术在全球范围内得到了广泛应用，ABB 作为全球领先的工业制造商，其产品在各个领域发挥着重要作用。
为了满足市场需求，培养具备ABB操作与维护能力的专业人才，本初级培训课程应运而生。
本文档将详细介绍ABB初级培训的课程内容、教学方法、培训目标和预期成果。
二、课程内容1.ABB基础知识：介绍ABB的发展历程、产品系列、技术特点和应用领域，使学员对ABB有全面的认识。
2.ABB编程操作：学习ABB的编程方法，掌握RAPID编程语言，熟练操作ABB的示教器，实现的基本运动控制。
3.ABB维护与故障排除：学习ABB的日常维护方法，了解常见故障及排除方法，提高的稳定运行能力。
4.ABB应用案例：分析ABB在不同行业中的应用案例，了解在实际生产中的应用需求和解决方案。
5.实践操作：安排学员在ABB实训基地进行实际操作，提高学员的操作技能和解决实际问题的能力。
三、教学方法1.理论教学：采用多媒体教学方式，结合实际案例，使学员更好地理解ABB的相关理论知识。
2.实践教学：组织学员在ABB实训基地进行实际操作，提高学员的操作技能和解决实际问题的能力。
3.互动教学：鼓励学员提问，讲师现场解答，促进学员对知识的深入理解和掌握。
4.在线学习：提供在线学习资源，方便学员随时查阅资料，巩固所学知识。
四、培训目标1.掌握ABB的基础知识，了解其产品系列、技术特点和应用领域。
2.熟练掌握ABB的编程方法，具备独立编写程序的能力。
3.学会ABB的日常维护和故障排除，提高的稳定运行能力。
4.了解ABB在不同行业中的应用案例，具备一定的项目分析和解决能力。
5.培养具备ABB操作与维护能力的专业人才，满足市场需求。
五、预期成果1.学员完成培训后，具备ABB初级操作与维护能力，可在相关企业从事操作、编程和维护等工作。
2.学员通过培训，提高自身技能水平，为企业的技术升级和产业转型提供人才支持。
3.培训成果的推广与应用，有助于提高我国工业技术应用水平，推动产业升级。

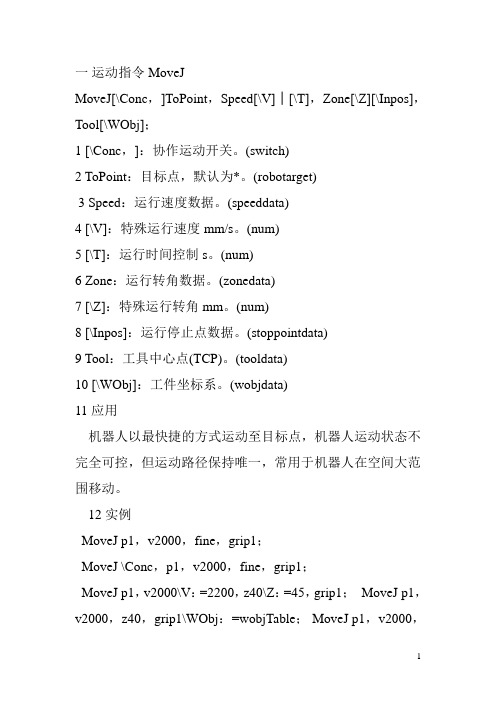

一运动指令 MoveJMoveJ[\Conc，]ToPoint，Speed[\V]│[\T]，Zone[\Z][\Inpos]，Tool[\WObj]；1 [\Conc，]：协作运动开关。
(switch)2 ToPoint：目标点，默认为*。
(robotarget)3 Speed：运行速度数据。
(speeddata)4 [\V]：特殊运行速度mm/s。
(num)5 [\T]：运行时间控制s。
(num)6 Zone：运行转角数据。
(zonedata)7 [\Z]：特殊运行转角mm。
(num)8 [\Inpos]：运行停止点数据。
(stoppointdata)9 Tool：工具中心点(TCP)。
(tooldata)10 [\WObj]：工件坐标系。
(wobjdata)11 应用机器人以最快捷的方式运动至目标点，机器人运动状态不完全可控，但运动路径保持唯一，常用于机器人在空间大范围移动。
12 实例MoveJ p1，v2000，fine，grip1；MoveJ \Conc，p1，v2000，fine，grip1；MoveJ p1，v2000\V：=2200，z40\Z：=45，grip1； MoveJ p1，v2000，z40，grip1\WObj：=wobjTable； MoveJ p1，v2000，fine\Inpos：=inpos50，grip1；二运动指令 MoveLMoveL[\Conc，]ToPoint，Speed[\V]│[\T]，Zone[\Z][\Inpos]，Tool[\WObj][\Corr]；1 [\Conc，]：协作运动开关。
(switch)2 ToPoint：目标点，默认为*。
(robotarget)3 Speed：运行速度数据。
(speeddata)4 [\V]：特殊运行速度mm/s。
(num)5 [\T]：运行时间控制s。
(num)6 Zone：运行转角数据。
(zonedata)7 [\Z]：特殊运行转角mm。
些内容操作难不难•工业机器人概述•基础知识与技能•操作技能与实践目录•高级技能与挑战•培训难度与挑战分析•总结与展望工业机器人概述定义与发展历程工业机器人的定义发展历程ABB工业机器人简介ABB公司简介ABB是一家全球领先的电气和自动化技术公司，提供从机器人到自动化系统的完整解决方案。
ABB工业机器人特点ABB工业机器人具有高精度、高速度、高可靠性等特点，同时拥有丰富的产品线，满足不同行业和应用需求。
ABB工业机器人产品线ABB工业机器人产品线包括小型机器人、中型机器人、大型机器人和协作机器人等，可广泛应用于焊接、装配、搬运、喷涂等领域。
应用领域及市场前景应用领域市场前景操作难度基础知识与技能直流电路交流电路电机与变压器电气安全与接地01020304机械制图与识图机械传动液压与气动机械加工与装配自动化控制原理控制系统的时域分析控制系统的数学模型掌握控制系统的数学描述方法，如微分方程、传递函数等。
自动控制系统的基本概念控制系统的频域分析熟悉控制系统的频域分析方法，如频率特性、幅相特性等。
控制系统的设计与校正操作技能与实践010204机器人基本操作与编程学习ABB工业机器人的基本组成、工作原理和操作流程；掌握机器人编程语言，如RAPID编程语言的语法、指令和程序结构；通过实践操作，熟悉机器人编程软件的使用，如RobotStudio等；了解机器人与外围设备的通信方式及配置方法。
03机器人维护与保养01020304故障诊断与排除方法高级技能与挑战高级运动控制轨迹优化算法复杂路径规划030201复杂轨迹规划与优化多机器人协同作业策略多机器人系统建模协同规划与控制冲突解决与协商机器学习算法了解并应用常见的机器学习算法，如监督学习、无监督学习和强化学习等，提高机器人的自主性和适应性。
计算机视觉技术学习计算机视觉技术在机器人中的应用，如目标检测、图像识别和场景理解等。
自然语言处理技术掌握自然语言处理技术在机器人中的应用，如语音识别、语义理解和对话生成等，提高人机交互的便捷性和自然性。
ABB机器人培训内容ABB培训内容1. 引言随着科技的飞速发展，工业自动化已成为我国制造业转型升级的重要途径。
作为工业自动化领域的佼佼者，ABB凭借其卓越的性能和可靠性，在全球范围内赢得了广泛的认可。
为了满足市场需求，培养一批具备ABB操作、编程和维护能力的专业人才，本文将详细介绍ABB培训内容。
2. 培训目标通过本次培训，学员将掌握ABB的基本操作、编程、调试和维护技能，具备独立完成系统安装、调试和故障排除的能力。
同时，培养学员的创新意识、团队协作精神和职业道德，为我国工业自动化领域输送高素质的应用型人才。
3. 培训内容3.1 ABB基础知识1) ABB发展历程及产品系列介绍2) 基本结构及工作原理3) 主要技术参数及性能指标4) 安全操作规程及注意事项3.2 ABB编程与操作1) 编程基础：指令系统、程序结构及编程方法2) 操作界面：示教器使用、功能键操作及菜单设置3) 坐标系及运动学：关节坐标系、直角坐标系及工具坐标系4) 编程实例：搬运、焊接、喷涂及装配等应用场景3.3 ABB调试与维护1) 系统硬件连接与调试：电源、控制柜、传感器及执行器2) 系统软件配置与调试：参数设置、程序调试及优化3) 常见故障分析与排除：电气故障、机械故障及系统故障4) 维护保养：日常检查、润滑、更换易损件及预防性维护3.4 ABB应用案例与技术交流1) ABB典型应用案例分析：汽车制造、电子组装、食品饮料及物流等行业3) 技术交流与分享：学员间经验交流、优秀案例分享及专家讲座4. 培训方式1) 理论教学：讲解ABB基础知识、编程与操作、调试与维护等内容2) 实践操作：分组进行编程、调试及维护实操练习3) 案例分析：分析典型应用案例，掌握技术应用及发展趋势4) 技术交流：组织学员进行经验分享、优秀案例交流及专家讲座5. 培训考核1) 平时成绩：学员出勤、课堂表现及作业完成情况2) 实操考核：编程、调试及维护实操能力3) 理论考试：ABB基础知识、编程与操作、调试与维护等理论知识点6. 结束语通过本次ABB培训，学员将全面掌握ABB的操作、编程、调试和维护技能，为我国工业自动化领域的发展贡献自己的力量。
S4C IRB基本操作培训教材1、培训教材介绍2、机器人系统安全及环境保护3、机器人综述4、机器人启动5、用窗口进行工作6、手动操作机器人7、机器人自动生产8编程与测试9、输入与输出10、系统备份与冷启动11、机器人保养检查表附录1、机器人安全控制链附录2、定义工具中心点附录3、文件管理1、培训教材介绍本教材解释ABB机器人的基本操作、运行。
你为了理解其内容不需要任何先前的机器人经验。
本教材被分为十一章，各章分别描述一个特别的工作任务和实现的方法。
各章互相间有一定联系。
因此应该按他们在书中的顺序阅读。
借助此教材学习操作操作机器人是我们的目的，但是仅仅阅读此教材也应该能帮助你理解机器人的基本的操作。
此教材依照标准的安装而写，具体根据系统的配置会有差异。
机器人的控制柜有两种型号。
一种小，一种大。
本教材选用小型号的控制柜表示。
大的控制柜的柜橱有和大的一个同样的操作面板，但是位于另一个位置。
请注意这教材仅仅描述实现通常的工作作业的某一种方法，如果你是经验丰富的用户，可以有其他的方法。
其他的方法和更详细的信息看下列手册。
《使用指南》提供全部自动操纵功能的描述并详细描述程序设计语言此手册是操作员和程序编制员的参照手册。
《产品手册》提供安装、机器人故障定位等方面的信息。
如果你仅希望能运行程序，手动操作机器人、由软盘调入程序等，不必要读8-11章。
2、机器人系统安全及环境保护机器人系统复杂而且危险性大，在训练期间里，或者任何别的操作过程都必须注意安全。
无论任何时间进入机器人周围的保护的空间都可能导致严重的伤害。
只有经过培训认证的人员才可以进入该区域。
请严格注意。
以下的安全守则必须遵守。
-万一发生火灾，请使用二氧化碳灭火器。
-急停开关(E-Stop )不允许被短接。
-机器人处于自动模式时，不允许进入其运动所及的区域。
-在任何情况下，不要使用原始盘，用复制盘。
-搬运时，机器停止，机器人不应置物，应空机。
-意外或不正常情况下，均可使用E-Stop键，停止运行。
系统安全机器人系统复杂而且危险性大，以下的安全守则必须遵守。
•万一发生火灾，请使用二氧化炭灭火器。
•急停开关（E-Stop）不允许被短接。
•机器人处于自动模式时，不允许进入其运动所及的区域。
•在任何情况下，不要使用原始盘，用复制盘。
•搬运时，机器停止，机器人不应置物，应空机。
•意外或不正常情况下，均可使用E-Stop键，停止运行。
•在编程，测试及维修时必须注意既使在低速时，机器人仍然是非常有力的，其动量很大,必须将机器人置于手动模式。
•气路系统中的压力可达0.6MP，任何相关检修都要断气源。
•在不用移动机器人及运行程序时，须及时释放使能器(Enable Device)。
•调试人员进入机器人工作区时，须随身携带示教器，以防他人无意误操作。
•在得到停电通知时，要预先关断机器人的主电源及气源。
•突然停电后，要赶在来电之前预先关闭机器人的主电源开关，并及时取下夹具上的工件。
•维修人员必须保管好机器人钥匙，严禁非授权人员在手动模式下进入机器人软件系统，随意翻阅或修改程序及参数。
第一章综述一、S4C系统介绍：全开放式对操作者友善最先进系统最多可接六个外围设备常规型号：IRB 1400，IRB 2400，IRB 4400，IRB 6400IRB 指 ABB 机器人，第一位数(1,2,4,6)指机器人大小第二位数( 4 )指机器人属于S4或S4C系统。
无论何型号，机器人控制部分基本相同。
IRB 1400：承载较小，最大承载为5kg，常用于焊接。
IRB 2400：承载较小，最大承载为 7kg ，常用于焊接。
IRB 4400：承载较大，最大承载为60kg 常用于搬运或大范围焊接。
IRB 6400：承载较大，最大承载为200kg，常用于搬运或大范围焊接。
二、机器人组成：机器人由两部分组成：Controller: 控制器。
Manipulator: 机械手。
操作人员通过示教器和操作盘操作机器人。
左边是示教器（Teach Pendant）。
系统安全机器人系统复杂而且危险性大，以下的安全守则必须遵守。
•万一发生火灾，请使用二氧化炭灭火器。
•急停开关（E-Stop）不允许被短接。
•机器人处于自动模式时，不允许进入其运动所及的区域。
•在任何情况下，不要使用原始盘，用复制盘。
•搬运时，机器停止，机器人不应置物，应空机。
•意外或不正常情况下，均可使用E-Stop键，停止运行。
•在编程，测试及维修时必须注意既使在低速时，机器人仍然是非常有力的，其动量很大,必须将机器人置于手动模式。
•气路系统中的压力可达0.6MP，任何相关检修都要断气源。
•在不用移动机器人及运行程序时，须及时释放使能器(Enable Device)。
•调试人员进入机器人工作区时，须随身携带示教器，以防他人无意误操作。
•在得到停电通知时，要预先关断机器人的主电源及气源。
•突然停电后，要赶在来电之前预先关闭机器人的主电源开关，并及时取下夹具上的工件。
•维修人员必须保管好机器人钥匙，严禁非授权人员在手动模式下进入机器人软件系统，随意翻阅或修改程序及参数。
第一章综述一、S4C系统介绍：全开放式对操作者友善最先进系统最多可接六个外围设备常规型号：IRB 1400，IRB 2400，IRB 4400，IRB 6400IRB 指 ABB 机器人，第一位数(1,2,4,6)指机器人大小第二位数( 4 )指机器人属于S4或S4C系统。
无论何型号，机器人控制部分基本相同。
IRB 1400：承载较小，最大承载为5kg，常用于焊接。
IRB 2400：承载较小，最大承载为 7kg ，常用于焊接。
IRB 4400：承载较大，最大承载为60kg 常用于搬运或大范围焊接。
IRB 6400：承载较大，最大承载为200kg，常用于搬运或大范围焊接。
二、机器人组成：机器人由两部分组成：Controller: 控制器。
Manipulator: 机械手。
操作人员通过示教器和操作盘操作机器人。
左边是示教器（Teach Pendant）。
