全球眼工程施工方案1. 背景介绍全球眼工程致力于减少全球范围内视力问题的发生和影响。
根据世界卫生组织的数据，全球约有2.2亿人患有不同程度的视力问题，而其中大部分人居住在贫困地区，缺乏获得眼科医疗服务的渠道。
为了改善这一状况，全球眼工程将与当地的医疗机构、NGO组织和志愿者团队合作，共同开展眼科医疗服务和教育培训项目。
2. 目标与任务全球眼工程的主要目标包括：- 提供免费或低价眼科诊疗服务，为贫困地区的居民提供及时有效的眼健康服务；- 建立眼科医疗机构和培训中心，提高当地医护人员的眼科诊疗技能和专业水平；- 开展眼科健康宣传教育，提高社区居民的眼健康意识和保健知识；- 实施眼健康调查和监测，为制定眼科政策和项目提供数据支持。
全球眼工程的具体任务包括：- 在各个国家和地区建立眼科医疗中心，配备先进的医疗设备和眼科专家团队；- 招募本地医生和志愿者，提供眼科培训和技术指导，提高眼科医疗服务的覆盖范围和质量；- 设立眼睛健康宣传中心，开展眼科健康教育和公益活动，提高社区居民的自我保健意识；- 开展眼科疾病筛查和监测工作，及时发现和处理眼科问题，减少失明和视力受损的发生率。
3. 实施策略全球眼工程的实施策略主要包括以下几个方面：- 项目策划：根据各个国家和地区的眼健康状况和需求情况，制定具体的项目实施计划和目标，明确任务分工和工作重点。
- 资金筹集：通过政府资助、企业捐赠和公益活动等途径筹集项目经费，确保眼科医疗服务和培训项目的顺利开展。
- 人员招募：招募具有眼科背景和医疗经验的医生、护士和志愿者，建立专业的医疗团队和培训师资力量。
- 设备采购：购置先进的眼科诊疗设备和手术器械，确保眼科医疗服务的质量和效果。
- 合作伙伴：与当地医疗机构、NGO组织和国际眼科团体建立合作关系，共同推动眼健康事业的发展和进步。
4. 实施流程全球眼工程的实施流程主要包括以下几个环节：- 调研评估：在各个国家和地区进行眼健康调研和需求评估，明确眼科医疗服务的提供对象和范围。

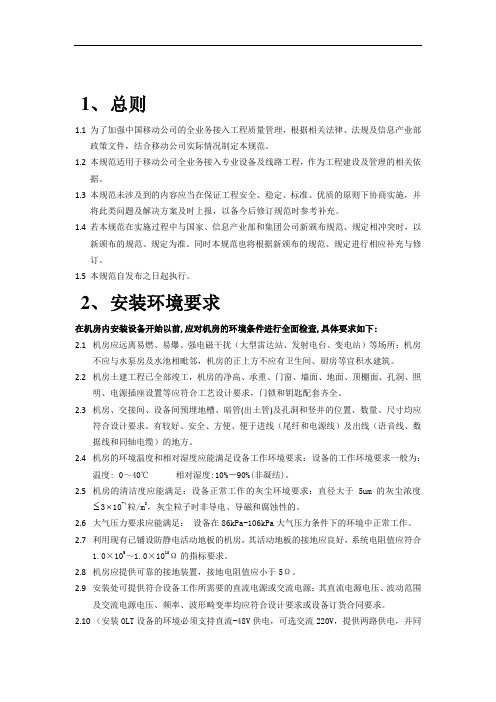

1、总则1.1为了加强中国移动公司的全业务接入工程质量管理，根据相关法律、法规及信息产业部政策文件，结合移动公司实际情况制定本规范。
1.2本规范适用于移动公司全业务接入专业设备及线路工程，作为工程建设及管理的相关依据。
1.3本规范未涉及到的内容应当在保证工程安全、稳定、标准、优质的原则下协商实施，并将此类问题及解决方案及时上报，以备今后修订规范时参考补充。
1.4若本规范在实施过程中与国家、信息产业部和集团公司新颁布规范、规定相冲突时，以新颁布的规范、规定为准。
同时本规范也将根据新颁布的规范、规定进行相应补充与修订。
1.5本规范自发布之日起执行。
2、安装环境要求在机房内安装设备开始以前,应对机房的环境条件进行全面检查,具体要求如下:2.1机房应远离易燃、易爆、强电磁干扰（大型雷达站、发射电台、变电站）等场所；机房不应与水泵房及水池相毗邻，机房的正上方不应有卫生间、厨房等宜积水建筑。
2.2机房土建工程已全部竣工，机房的净高、承重、门窗、墙面、地面、顶棚面、孔洞、照明、电源插座设置等应符合工艺设计要求，门锁和钥匙配套齐全。
2.3机房、交接间、设备间预埋地槽、暗管(出土管)及孔洞和竖井的位置、数量、尺寸均应符合设计要求。
有较好、安全、方便、便于进线（尾纤和电源线）及出线（语音线、数据线和同轴电缆）的地方。
2.4机房的环境温度和相对湿度应能满足设备工作环境要求：设备的工作环境要求一般为：温度: 0～40℃相对湿度:10%〜90%(非凝结)。
2.5机房的清洁度应能满足：设备正常工作的灰尘环境要求：直径大于5um的灰尘浓度≤3⨯10-4粒/m3，灰尘粒子时非导电、导磁和腐蚀性的。
2.6大气压力要求应能满足：设备在86kPa-106kPa大气压力条件下的环境中正常工作。
2.7利用现有已铺设防静电活动地板的机房，其活动地板的接地应良好，系统电阻值应符合1.0×105～1.0×1010Ω的指标要求。
附件5“全球眼”中小企业视频监控业务使用说明书中国电信政企客户事业部中国电信股份有限公司上海研究院2010年9月第 1 页 共 30页1 使用方式用户在完成全球眼安装后，可通过PC 和手机两种方式使用该业务。
使用PC 终端时，可通过WEB 方式（B/S 客户端）登录，用户可进行视频浏览、前端录像、抓图、云台控制、设置报警及其他多种参数配置的操作；使用手机终端时，需要使用适配客户端软件的终端（型号见 3.4），并安装客户端软件进行使用，用户主要以视频浏览为主，操作较简单。
2 B/S 客户端使用流程 2.1 打开B/S 客户端B/S 客户端是基于Web 的监控客户端程序，用户在IE 窗口中输入电信全球眼B/S 客户端网址，可打开B/S 客户端页面。
1）双击图标，打开IE 窗口，如下图所示：2）在网址栏内输入“xxxxxxxx ”网址,然后按键盘上的“Enter ”回车键.则打开客户端。
如下图所示：2.2 登录登录前请确认登录所需的信息，包括账号、密码。
1）用户在账户输入框中输入用户账户，在密码框中输入与此账户对应的密码。
然后按照中显示的图片或数字正确填写在验证码输入框内，完成填写后点击“登录”按钮登录。
2）登录中如果，账户或者用户名错误，客户端提示“您的账户或密码错误，请核对后再次登录”。
如下图所示：3）登录中，如果用户输入的验证码错误，则客户端提示“您的验证码输入错误，请重新输入”。
此时，用户可重新输入，或者可点击链接Button，刷新验证码图片后，再次输入。
2.3 实时监控用户登录成功后，需要在用户使用的电脑中安装支持视频浏览的插件，客户端程序会给出提示，用户可下载安装。
如下图所示：用户点击，则在IE浏览器安装此插件，系统自动下载并完成安装。
安装好插件后，用户可以在实时监控界面进行监控点图像预览、录像、抓图、分屏操作、云镜控制及息查看等操作。
如下图所示：2.3.1监控点图像浏览监控点图像浏览是用户通过在监控列表中选择某一监控点，进行该监控点的图像浏览。
关于上海电信全球眼网络视频监控系统的情况报告市局：根据领导的指示，近日我处邀请了上海电信网络部门的专家和工程技术人员来我局对上海电信“全球眼”网络视频监控系统进行了详细的讲解和技术探讨，现将有关情况报告如下：一、“全球眼”网络视频监控系统的工作原理及核心技术“全球眼”网络视频监控业务是由中国电信推出的一项完全基于宽带网的远程图像监控、传输、存储、管理的增值业务。
它利用中国电信无处不在的宽带网络，将分散、独立的图像采集点（摄像机前端）进行联网，实现跨地域统一监控、统一存储、统一管理、资源共享。
其业务重点是通过一个应用广泛的远程网络监控中心服务平台，以集中式分区化运营方式为用户提供便捷、经济、有效的远程监控整体解决方案。
通过这种业务，用户可以不受时间、地点限制对监控目标进行监控、管理、观看。
目前中国电信“全球眼”图像监控系统主要应用了三种技术：宽带网络技术（基于TCP/IP）、数字视频压缩技术（MPEG-4/H.264）和大型数据库管理等技术。
因此，从系统结构上来讲这是一种完全依托于电信完善的宽带网络实现压缩图像信息远程传输，采用中心统一授权的管理模式，为用户实现图像资源跨地区、大范围远程集中管理的新型增值业务。
二、“全球眼”网络视频监控系统存在的技术瓶颈“全球眼”网络视频监控系统从其技术实质来讲就是一IP交换机+IP编解码器+IP_SAN存贮阵列的视频监控解决方案。
经对这一方案的分析，不难发现有如下优劣对比：优点：全数字化结构，简化了管理层次；在统一的网络平台上传输视频、音频和数据业务且后台应用灵活。
缺点：由于采用有损图像压缩编码，无法有效处理高清晰度非压缩图像，不利于视频实时分析；在IP网络上传输视频、音频、数据，实现QoS代价大；视频业务数据量大，难以实现大容量的视频传输和交换；由于IP网络数据包的交换与传输，误码和丢包故障较多且不易判断；尤其是在公网传输，网络安全性无法得到保证，加上系统延迟大、图像清晰度低，因此系统整体的可靠性和操控性较差。
全球眼图像监控系统安装及施工规范(修订稿)浙江省通信公司·视讯部修订：2007年7月13日目录一、设备安装规范 (3)1、控制设备的安装 (3)2、采集设备的安装 (3)3、工控机(PC电脑)及其它设备的安放 (3)二、现场布放及接线的规范 (4)1、基本要求 (4)2、各种走线的具体要求 (5)三、施工流程及方法 (6)1.现场勘察 (6)2.工程施工设计 (6)3.软硬件准备 (6)4.工程实施 (7)5.监控点立杆 (7)6.线缆的敷设 (8)7.机箱的的安装 (9)8.机柜的安装 (10)9. 制作并安装标签 (11)四、避雷与接地 (11)五、系统供电 (13)六、安全规范 (13)1、安全施工要求 (14)2、安全施工检查 (14)3、安全施工 (15)4、安全操作 (15)一、设备安装规范基本要求：遵守国家有关施工规范。
不占安全通道，固定牢靠，便于维护，不破坏原环境的谐调。
设备安装严格依据施工图纸进行。
1、控制设备的安装●就近安装：监控设备安装现场环境大多情况复杂,如有强电磁干扰，或其它高频干扰等,为避免前端控制设备能可靠运作安装应尽量靠近原始监测点，这样有利于减少干拢，提高安全性和测点的可靠性。
●隐藏安装：中心设备安装的器件应尽量利用用户设备的屏柜安装。
但是在用户设备内加装器件后不能影响用户设备的正常工作和维护。
●尽量少改动用户设备：只有在按监控要求非改动用户设备不可的情况时，才能尽量少地改变用户设备。
●需要接地保护的设备，一定要良好接地，保证设备及人身安全。
●安装高度：一般情况下依据施工图纸上标示的高度，施工时要严格按照图纸安装。
2、采集设备的安装图纸中，对采集设备的安装位置都作了清楚的标注，应严格依据图纸对采集设备进行摆放。
采集设备的外壳都要良好接地，地线性质为用户设备保护地。
用O型端子，线径为6mm2的导线焊接，接用户方设备保护地。
(如环保采用的数采仪)3、工控机(PC电脑)及其它设备的安放●利用机柜安放，一般用于各局端中心机房，可把计算机及周边设备分别放在合成机柜中。
●利用桌子安放，在中心或方便的局端，计算机也可利用桌子安放，桌子上安放，有利于维护工作的方便。
二、现场布放及接线的规范1、基本要求a、接点焊接可靠，接插件牢固，保证信号的可靠传输。
缆间应尽量无焊点，接点；若实际需要长度比线缆总长度长，应先锡焊牢固，再外套热缩管，最外层用绝缘胶带隔离。
b、单芯多股线：去除端头绝缘层时，不允许损伤芯线，若有二根以上断股时，则需重新剥线。
去除绝缘层的多股芯线应按原方向捻紧。
c、多芯多股线：去除端头外绝缘层时，不允许损伤内层线的绝缘，若有损伤露铜时，则需须重新剥线。
去除外绝缘层的切口处，应加热缩管处理。
d、屏蔽电缆：屏蔽电缆芯线的拉出，先按引出线长度推动屏蔽层，使屏蔽层的端头部分增大，用镊子在开口处拨开一个口(以芯线能通过为宜)的方法操作。
e、压接端子: 压接端子的接线需用PA-01型压接工具进行。
根据不同的导线截面积和压接端子，选用相应的压接口。
压接完后，稍用力拉拔导线，验证压接是否可靠。
若有松动，需再压接一次；导线若被拉出，则需换用新端子压接。
f、线缆的接续:1. 当线缆需作芯线接续时，应注意：线缆外绝缘层剥离时，不得损伤芯线的绝缘层。
线缆接续应使用同厂家、同型号、同规格、同色谱的线缆，按色谱顺序接续。
接续点应可靠焊接，焊点光洁、平滑，无毛刺，无虚假焊；外包绝缘良好、牢固。
室外穿管线缆不允许在管内有接续点。
2. 线缆接续方法线缆接续分锡焊接和冷压接。
通信电缆和多芯电缆适用于焊锡接接续，单芯电缆和大截面电源线应采用冷压接接续。
线缆接续处应用热缩管包裹和绝缘带缠绕，妥善处理好电气绝缘及防潮。
g、严格根据设计文件配线要求进行施工。
h、布线时应先远后近，先室内后室外，先粗线后细线，分支线应从线束的下面或侧面引出。
i、线缆有统一编号、字迹清晰、不易擦除。
编号与图纸一致，按线号应能从图纸上查出线缆的名称、规格及始终点。
j、线缆走线应不影响客户或电力电信局方原有走线及设备的维护，地沟、桥架的走线应与原走线风格一致，墙壁上沿墙敷设线槽，敷设于桥架上、地板下和顶棚上的布线应用线管安放，用线扎固定并与客户方风格一致。
k、线缆放线时严格要求交、直流分开走线，尽可能交、直流线分立管道或线槽内。
2、各种走线的具体要求A、线槽走线：选用高1.5cm~3cm的PVC线槽，宽度根据放线数量而定，一般选用宽度必须有1/4余量，但种类不宜太多，一般规定有三种类型（32、40、80mm）。
使用时，根据需要选用弯角、外角、内角、三通、连接头、终端头等配件，线槽位置应沿墙水平或垂直走向，高度根据房间高度合适为宜。
B、地槽、桥架走线，在局方有地槽、桥架的地方，应充分利用局方现有地槽、桥架，简化布线。
但走线必须注意整洁、安全。
C、户外走线：应尽量利用户外缆沟走线。
在无缆沟的地方，可铺设地面管道走线。
只有无法沿缆沟和地面走线时，才能考虑架空线。
架空线要附在8#钢丝上，同时要求架空线必须考虑防雷措施。
D、用户设备附近走线，要根据现有的设备安装和走线来布置，尽量把走线绑扎在槽内或隐蔽处，而且要保证设备维护的方便与安全。
E、线缆放入线槽、线管内，应留有20%的余空量。
从管线端出至摄像机的线缆应用缠绕管防护。
F、线缆走线必须安全、规范、合理、美观、可靠，接线端要留有适余量，不允许拉紧。
G、线缆不应敷设在高温设备及其管道上，以及具有腐蚀性介质的管道、设备的下方，并应尽可能避开上述情况下敷设线缆。
H、线缆走地沟或预埋地井时应该加套PE管类的保护。
I、在强电干扰比较严重的情况下应尽可能的走镀锌管线以避免电场对视频及控制信号的干扰。
三、施工流程及方法1.现场勘察现场勘察与系统设计时的现场勘察是不同，重点在确定设备器材的安装位置、连线布线走势等，测绘系统安装图纸，内容包括工作站、配线架、机柜、走线槽、立杆等设备位置和设备在机房位置（标注尺寸距离）。
现场勘察还要了解现场施工环境情况，包括甲方提供的设备供电条件、施工供电条件、地下管道、墙内管道铺设情况、现有机房位置、甲方允许的施工时间段（正常工作时间外可否加班）、点与点之间的距离和交通环境等问题。
2.工程施工设计根据现场勘察结果，完成工程施工设计。
工程施工设计应包含以下内容：✧根据现场勘察得到的数据绘制设备器材安装图纸，该图纸应按照正规设计格式，在计算机上建立电子版本；✧根据验收标准建立施工规范，提出施工进行安排；✧工时、施工费用预算，工具准备；✧指定工程系统软件、硬件、辅料以及工具、测量仪器的《设备器材清单》和《工程所需材料明细表》及其到货进度要求、到货验收模式。
✧制定《施工进度表》。
制定各阶段性工程的完成计划、时间、预验收方案。
✧以报告的形式，提出施工过程中需要甲方协助配合的事项及双方需要承担的义务、责任。
✧按系统建设方案的标准格式提出工程施工设计书，其余不在设计书的内容另外以报告或申请表的形式提交上级批准；3.软硬件准备结合工作设备、器材清单、工具、仪器需求，事先提出物品采购申请书。
1. 软硬件准备检查《设备器材清单》和《工程所需材料明细表》中说明的软硬件是否已经准备齐全。
2. 工具仪器准备提出工具仪器需求表，对配备的仪器进行精确度和标准化校对，检查工具、仪器是否有故障，检查施工工具仪器是否准备齐全。
4.工程实施根据部位与要求选择摄像机安装方式。
采用立杆安装方式时，除特殊情况外，摄像机离地面高度一般不低于3000mm，立杆应做灌筑基础，基础深度应不小于1000mm，底部直径应不小于1000mm。
为保证各监控点图像的正常传输，要求企业提供保证监控点有足够的备电。
接地防雷装置，在机箱内配备防雷器，防雷接地地电阻≤10Ω。
5.监控点立杆我们根据监控点的现场实际情况，以及以前的施工经验，前端摄像机安装可以采用单独立竿的方式进行安装，也可以采用借用其他立杆（电力杆等）。
如单独立杆，立杆和基础要求如下：1.立杆要求：立杆高度3米左右,根据现场不同情况另决定。
2.设计安装立杆的路口必须先灌筑基础。
基础深度应深，应在1米左右。
3.前端光端机箱落地安装，电源进线和光缆引入机箱内，考虑和立杆统一接地，由于立杆处唯该处最高点，是故应配备防雷器。
户外摄像机立杆尺寸图：6.线缆的敷设线缆布放前应核对规格、程式、路由及位置与设计规定相符。
线缆的布放应平直，不得产生扭绞、打圈等现象，线缆统一穿管于PVC管中。
从前端摄像机到放置编码器的机箱（柜）中有3条线缆分别为：摄像机电源线、视频线、控制线。
若摄像机变压器安装在机箱（柜）中，则3条线缆穿管于同一PVC管中，PVC管用专用管卡固定在墙壁上，PVC管固定必须平直，每两个管卡之间距离不得超过1m；若摄像机变压器安装在摄像机前端，则摄像机电源线为强电，必须独立穿管于PVC管中，以免对视频信号产生干扰。
视频线与控制线可穿管于同一PVC管中，两根PVC管固定必须平直，且走向必须一致，PVC管之间进行对接时必须用PVC直通进行连接，以保证PVC管在视觉上的一体性。
PVC管在经过墙角、转弯、穿洞时必须用PVC管弯头进行连接，在施工过程中，确实不能用弯头进行连接的应用金属软管代替，切不可把线缆外露在空气中。
线缆在埋地、过路的过程中，尽量借用企业内已有的预留管道，若企业预留管道内有强电通过，线缆需重新穿于PVC管中，以免造成信号干扰。
线缆布放时应有预留。
在中心机房或者前端机箱中各类电缆预留长度一般为3-6m，监控点为1-2m。
有特殊要求的应按设计要求预留长度。
在中心机房内，电缆的敷设应符合下列要求：采用地槽或墙槽时，电缆应从机架底部引入，将电缆顺着所盘方向理直，按电缆的排列次序放人槽内，并且用扎带扎牢。
电缆离开中心机房机柜时，应在距起弯点10mm 处成捆空绑，根据电缆的数量应隔100—200mm 空绑一次。
并标示明显的永久性标记。
各种电缆和控制线插头的装设应符合产品生产厂的要求。
7. 机箱的的安装鉴于每个企业的具体环境不同，若个别企业面积较大，前端监控点离中心机房的距离较远，视频信号超过了视频线所能传输的最长距离（一般为200米），则选择在前端安装专用机箱，用于放置编码器等设备。
设计的方形机箱尺寸为740mm*600mm*410(H*D*W),采取顶部进线设计，落地安装和悬挂安装皆可。
箱体防护等级为IP54，防雨防尘，室外安装，内部用隔板分成上下两层空间，上部主要安放编码器，下部安装辅助制器和其它配电及辅助设备。
为了适应室外环境，机箱在设计上采取了一系列的措施。
为更加适应室外抗高温环境，一方面，机箱在外观上专门设计了遮阳顶棚，顶棚与箱体本身之间有一定的间隙空间，避免夏天阳光直射箱体，增强了隔热性能；另一方面在机箱侧面下部设计了换气百叶窗，以降低机箱内的温度。
