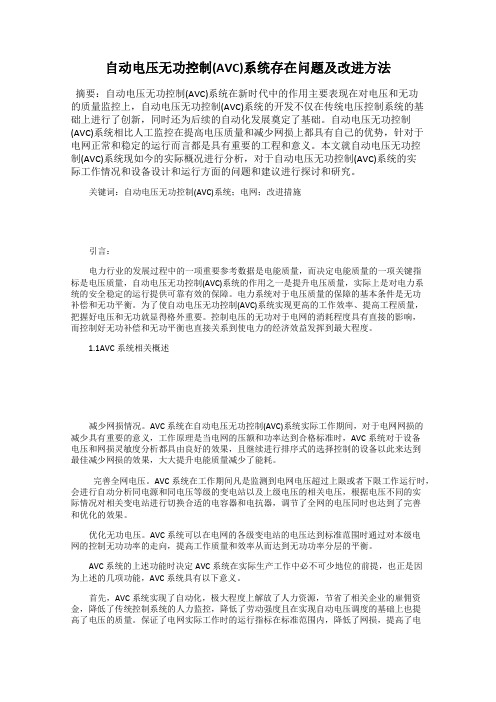

自动电压无功控制(AVC)系统存在问题及改进方法摘要：自动电压无功控制(AVC)系统在新时代中的作用主要表现在对电压和无功的质量监控上，自动电压无功控制(AVC)系统的开发不仅在传统电压控制系统的基础上进行了创新，同时还为后续的自动化发展奠定了基础。
自动电压无功控制(AVC)系统相比人工监控在提高电压质量和减少网损上都具有自己的优势，针对于电网正常和稳定的运行而言都是具有重要的工程和意义。
本文就自动电压无功控制(AVC)系统现如今的实际概况进行分析，对于自动电压无功控制(AVC)系统的实际工作情况和设备设计和运行方面的问题和建议进行探讨和研究。
关键词：自动电压无功控制(AVC)系统；电网；改进措施引言：电力行业的发展过程中的一项重要参考数据是电能质量，而决定电能质量的一项关键指标是电压质量，自动电压无功控制(AVC)系统的作用之一是提升电压质量，实际上是对电力系统的安全稳定的运行提供可靠有效的保障。
电力系统对于电压质量的保障的基本条件是无功补偿和无功平衡。
为了使自动电压无功控制(AVC)系统实现更高的工作效率、提高工程质量，把握好电压和无功就显得格外重要。
控制电压的无功对于电网的消耗程度具有直接的影响，而控制好无功补偿和无功平衡也直接关系到使电力的经济效益发挥到最大程度。
1.1AVC系统相关概述减少网损情况。
AVC系统在自动电压无功控制(AVC)系统实际工作期间，对于电网网损的减少具有重要的意义，工作原理是当电网的压额和功率达到合格标准时，AVC系统对于设备电压和网损灵敏度分析都具由良好的效果，且继续进行排序式的选择控制的设备以此来达到最佳减少网损的效果，大大提升电能质量减少了能耗。
完善全网电压。
AVC系统在工作期间凡是监测到电网电压超过上限或者下限工作运行时，会进行自动分析同电源和同电压等级的变电站以及上级电压的相关电压，根据电压不同的实际情况对相关变电站进行切换合适的电容器和电抗器，调节了全网的电压同时也达到了完善和优化的效果。
厂站 AVC系统异常运行分析及处理摘要：本文对厂站AVC系统工作原理进行了论述，并对某厂AVC系统异常运行处理案例进行分析，总结AVC运行过程中存在的问题，并总结分析了影响AVC调节合格率的因素，提出了处理措施。
关键词：AVC；母线电压；励磁调节；合格率一、厂站AVC系统工作原理及现状：AVC自动电压控制系统由上位机和下位机组成，上位机接收中调下达的发电厂高压母线电压控制目标，在充分考虑到约束条件并经过分析计算后，估测出全厂无功出力需求，再合理分配给对应于每台机组的下位机，同时配合主站完成对电网的无功优化，显著减少线损，提高电能质量。
下位机作为AVC控制输出装置来完成自适应跟踪调整，协调控制每台发电机的无功进而实现对高压母线电压控制。
并输出脉冲信号至发电机组的DCS系统，DCS发信至AVR系统进行调节。
但当AVC上位机异常或约束条件满足时，AVC功能自动退出。
同时输出一对无源节点信号至发电机的DCS系统或光字牌，通知值班人员，给出报警信号。
通过AVC当地后台能方便地监视AVC系统的运行工况，如母线电压、发电机端电压、有功功率、无功功率、发电机电流、厂用电电压、设备运行状态，与其他设备的通讯状态等，并能对一些关键状态进行监视，完成系统管理和参数设置。
二、AVC运行异常案例分析1异常运行现象：2020年12月24日15时，巡查发现AVC装置异常，远方指令：234；远方参考电压234.86KV；AVC执行电压：228.8KV；南/北母电压：228.17KV/228.11KV；3#机组无功目标及实际无功均为88.37Mvar，有功203.34MW，机端电压20.58KV，6KVA段、B段电压均为6.35KV左右，3#机组增磁闭锁信号发出。
4#机组目标无功、实际无功均为81.37Mvar,有功184.51MW，发电机出口电压20.519KV，6KVA 段、B段均为6.34KV左右,4#机组增磁闭锁信号发出。
18囱fj工科抗2020年•第8期电厂AVC运行过程中频繁退出分析◊浙江国华余姚燃气发电有限责任公司马高海■-----------------------本文简述机组正常运行中AVC频繁退出的缘由，通过调整参数和系统功能来保证AVC正常投入运行。
自动电压控制（AVC）是指对全网无功电压状态进行集中监视和分析计算，从全局的角度对广域分散的电网无功装置进行协调优化控制。
AVC装置一般安装于发电厂侧通过调控机组励磁，实现电网电压、无功优化控制的专门装置。
在相关约束条件下，根据接受的目标电压指令，调节机组励磁，从而改变电厂高压侧母线电压，达到控制目标。
目的是提高电网的可靠，性和电网运行的经济性。
1AVC系统功能AVC装置作为电力系统中重要的调节装置，主要具备以下几项功能。
（1）AVC系统具有遥测、遥信、遥调、遥控四遥功能。
系统可以独立釆集各台机组的机端电压、机端电流、厂用电母线电压、机组的有功和无功等重要遥测量，同时通过监视这些遥测量的变化趋势来对AVC调节进行闭锁保护，保证数据准确，系统安全。
（2）运行人员在AVC上位机，操作可控机组的投退，投入、退出AVC系统功能。
（3）操作带权限管理功能，保证操作安纽（4）计算分析功能，采用常用的成熟的基本算法（包括等功率因数、无功功率等比例分配、相似调整裕度等）对目标值进行计算分析，给出各机组的无功出力。
（5）数据存储功能，可存储采集的数据点并形成历史数据库，用于绘制趋势曲线和形成报表，历史数据可存储两年。
（6）运行监视功能，能方便地监视AVC系统的运行工况,配有控制表、控制策略表、运行信息表、出错信息表、闭锁信息表、控制命令表、发电机信号表、厂站接线图，提供完整详尽的运行信息，供运行人员刪使用。
（7）报警处理功能，AVC系统运行异常或故障时能自动报警，根据报警和闭锁的级别不同分为自动复归和手动复归两种，自动复归的信号在信号恢复正常后，自动复归，AVC会继续正常运行，无需运行人员干预；手动复归的信号由于是关系发电机安全的重要信号，需要运行人员在确认信号真正复归后，进行手归后，AVC成会行。
AVC在联合循环电厂实际应用中的若干问题及解决方法探讨摘要：本文介绍了电压无功自动控制装置（AVC）的基本原理及控制策略，重点分析了AVC在广东惠州天然气发电有限公司实际应用中所出现的问题，并提出了相应的解决办法，为同类型电厂AVC装置的运行提供了借鉴和参考。
关键词：燃气-蒸汽联合循环电厂，AVC，电压无功自动调控，一、概述电压，是保证供电质量最重要的参数指标之一。
近年来，随着大容量机组的相继投产，电网容量急速增长，电网结构日趋复杂，跨地域、大容量的跨网调度频繁，使系统电压的调控难度越来越大，为了解决电网面临的日益突出的无功电压管理问题，提高供电质量，迫切需要建设自动电压控制系统（AVC）。
惠州LNG电厂在2022年06月份完成了AVC装置的安装、调试并投入运行，是广东省首家投运AVC装置的电厂。
由于没有同类型电厂AVC装置的实际应用经验做为参考，在AVC的安装、调试及运行期间出现了若干问题，在技术人员攻关后都得到了很好的解决。
二、电压无功自動控制的基本原理1、电压无功全局控制措施系统电压控制主要采用三级电压分级的控制模式，分为一级电压控制、二级电压控制、三级电压控制（如图1）。
其中一级电压控制是总领层，控制优化整个系统的经济安全运行。
二级电压控制协调一级电压控制信号，调节升压站母线电压及全厂总无功出力等于设定值。
一旦目标发生偏差，二级电压控制器则按照预定的控制规律改变三级电压控制器的设定参考值。
三级电压为单元控制，将二级电压控制器的控制信号输入单元机组的励磁调节系统，从而调节机组无功出力，维持机端电压的稳定。
2、惠州LNG电厂电压无功控制措施惠州LNG电厂电压无功自动控制系统由主站系统和子站系统共同组成（如图2），广东中调AVC主站下发母线电压或全厂总无功控制指令，电厂子站上位机接收主站指令，根据母线电压控制指标估测出全厂总无功出力需求，通过下位机向各机组的励磁调节器发出增减磁控制信号，调整发电机励磁电流，从而改变机组无功出力，达到电压无功自动调节的目的。
电厂A VC投运率低原因分析及处理发布时间：2022-02-16T06:28:17.427Z 来源：《科技新时代》2021年12期作者：陈桂华张海鹏周雪峰[导读] 随着国民经济的发展以及高电压等级、大容量和跨区电网的迅速发展，高峰、低谷负荷电压偏差也较大。
（江苏射阳港发电有限责任公司江苏省盐城市 224345）摘要：随着电网的发展，如何提高电压质量、保证超高压电力系统的安全稳定运行，越发显得特别重要。
发电机组应在保障机组电压、无功调节能力的提前下，应该着力提高A VC子站的投运率。
本文通过介绍了某电厂A VC装置的运行情况，分析A VC投运率低原因，通过优化调整参数设置，解决了A VC调节投运率低的问题，提供了 A VC系统提高投运率率的相关经验。
关键词：A VC 自动电压控制参数投运率0 引言随着国民经济的发展以及高电压等级、大容量和跨区电网的迅速发展，高峰、低谷负荷电压偏差也较大。
而用户对电压质量的要求越来越高，因此根据用户的需求及时精确地控制电压，提供更好的电压质量是对电网调度的要求。
为了保证电网电压在许可范围内，单靠运行人员手动调节电压的方式已越来越不能适应电网的发展，必须实施自动电压控制（A VC）系统。
并网发电厂应按照调度运行要求装设A VC装置，电力调度机构对已安装A VC装置的并网发电厂的机组A VC投运率和调节合格率进行考核。
1 某电厂A VC系统现状1.1 A VC系统组成某厂2×660MW燃煤发电机组，地处江苏电网末端，2011年投运了上海惠安公司UC630自动电压控制系统（下简称A VC），采用上、下位机配置方式，配置1台上位机和2台A VC执行终端，终端与机组一对一配置。
上位机、下位机均布置在发变组保护小室，两台机组共一面屏。
电厂A VC子站与省调A VC主站通过调度数据网进行通信。
UC630上位机通过调度数据网接收接收到调度A VC主站系统下达的电厂母线目标控制电压调整量指令，在充分考虑各种约束条件并经过分析计算后，估算出全厂总无功出力需求，再将总无功功率按等功率因数策略合理分配给各机组的下位机，下位机接收到其所在机组的无功目标后，将无功目标转换成相应的增减磁脉冲或模拟量调节输出经该发电机的DCS转发给励磁调节控制系统A VR，实现机组的电压无功自动控制，由励磁系统调节机组无功功率，使220KV母线电压达到目标控制电压值。

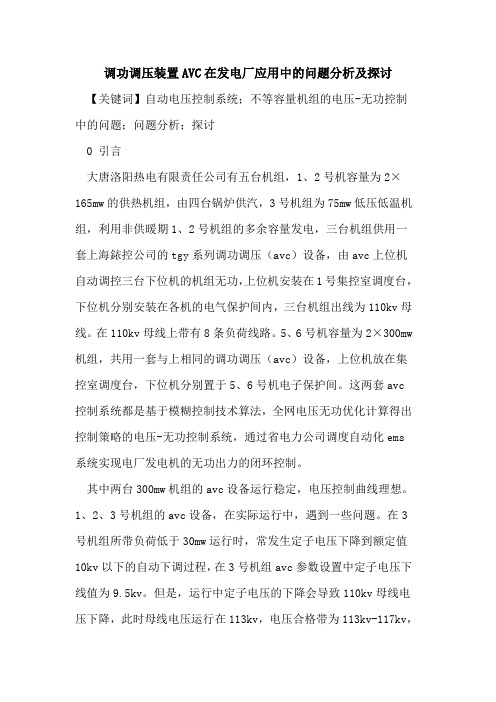

调功调压装置AVC在发电厂应用中的问题分析及探讨【关键词】自动电压控制系统；不等容量机组的电压-无功控制中的问题；问题分析；探讨0 引言大唐洛阳热电有限责任公司有五台机组，1、2号机容量为2×165mw的供热机组，由四台锅炉供汽，3号机组为75mw低压低温机组，利用非供暖期1、2号机组的多余容量发电，三台机组供用一套上海銥控公司的tgy系列调功调压（avc）设备，由avc上位机自动调控三台下位机的机组无功，上位机安装在1号集控室调度台，下位机分别安装在各机的电气保护间内，三台机组出线为110kv母线。
在110kv母线上带有8条负荷线路。
5、6号机容量为2×300mw 机组，共用一套与上相同的调功调压（avc）设备，上位机放在集控室调度台，下位机分别置于5、6号机电子保护间。
这两套avc控制系统都是基于模糊控制技术算法，全网电压无功优化计算得出控制策略的电压-无功控制系统，通过省电力公司调度自动化ems系统实现电厂发电机的无功出力的闭环控制。
其中两台300mw机组的avc设备运行稳定，电压控制曲线理想。
1、2、3号机组的avc设备，在实际运行中，遇到一些问题。
在3号机组所带负荷低于30mw运行时，常发生定子电压下降到额定值10kv以下的自动下调过程，在3号机组avc参数设置中定子电压下线值为9.5kv。
但是，运行中定子电压的下降会导致110kv母线电压下降，此时母线电压运行在113kv，电压合格带为113kv-117kv，这时已是110kv母线电压的下线，低于此值就被省调考核。
每至此时，监盘人员会退出avc自动，人为干预增加发电机励磁电流，将无功输出上调，使得发电机定子电压升上去。
这种现象确是avc系统在发电机机组运行中自动调控的不正常现象，为查明原因，对机组avc的运行情况做一个整体的分析。
1 avc系统组成及其功能1.1 系统组成及主要参数avc的核心算法及控制策略由一台工控机加后台监视功能组成avc系统的上位机。
浅谈变电站自动电压无功控制（AVC）系统存在问题及改进建议作者：花潇来源：《科学与财富》2013年第10期摘要：本文描述了变电站自动电压无功控制（AVC）系统存在问题，并就如何改进解决此类问题提出了自己的观点，使得电网消耗最低，提高整体电力系统运行的经济性。
关键词：变电站电压无功控制（AVC）建议引言：电压质量是电能质量的重要指标之一，电压质量对保证电力系统的安全稳定与经济运行起着重要的作用。
电力系统的无功补偿与无功平衡，是保证电压质量的基本条件。
如何控制电压无功就至关重要。
控制电压无功直接关系到降低电网消耗，更重要的是使得电力经济效益发挥到最大。
一、AVC系统概述自动电压控制系统是通过监视变电站的关口无功和变电站母线电压，保证关口无功和母线电压合格的条件下进行无功电压优化计算，通过改变电网中可控无功电源的出力，无功补偿设备的投切，变压器分接头的调整来满足安全经济运行条件，提高电压质量，降低网损。
一般而言，AVC系统主要有两种形式：一种是集中控制型，即在电网调度自动化系统（SCADA/EMS）与现场调控装置间闭环控制实现AVC；另一种是分散控制型，即单独在现场电压无功控制装置（VQC）上的计算模块与调控模块间闭环控制实现AVC。
我省采用集中控制型，即在省调设立主站，各变电站及电厂为子站，二者通过电力调度数据网或专用远动通道进行通信。
AVC系统主要有以下三项功能：（1）优化全网电压。
当电压越上限或越下限运行时，自动分析同电源、同电压等级的变电站和上级变电站的相关电压，根据不同情况投切变电站的电容器、电抗器，从而实现全网调节电压。
（2）优化无功电压。
当电网内各级变电站电压处在合格范围时，通过控制本级电网内无功功率流向，从而达到无功功率分层就地平衡。
（3）优化网损。
当压额和功率都合格时，可以进行设备电压、网损灵敏度分析，并进行排队选择控制的设备，从而达到优化网损的目的。
正因为AVC系统的上述三项功能，在其实际的运用中，其主要有以下三点意义：（1）大大降低了以前调度工作的劳动强度，实现了自动电压调度，提高了电压质量。
电压自动控制（AVC）装置的优化整改摘要：AVC装置作为电网电压无功优化系统中分级控制的电压控制实现手段，是通过调节发电机励磁实现电厂侧的电压控制，保证向电网输送合格的电压和满足系统需求的无功。
同时接受调度通讯中心的上级电压控制命令和电压整定值，通过控制发电机励磁调节器的整定点来实现远方调度控制。
本文针对AVC装置调节合格率不满足电网要求的问题，探讨了“AVC装置优化整改方案”的课题。
关键词：电压自动控制装置；装置参数；通讯逻辑0 引言临河发电分公司电压自动控制（AVC）使用的是南瑞北京监控中心生产的PAC4000A装置，系统通过远动终端接收宁夏中调AVC主站下发的电厂侧330kV母线指令。
上位机单元在充分考虑各种约束条件后，计算出对应的控制脉冲宽度，以通讯方式下发至AVC下位机，由下位机输出增减磁信号给DCS调节机组无功功率，实现了AVC子站装置在1、2号机组之间进行无功优化配置，完成电厂母线电压自动控制。
在电网中AVC的主要作用：（1）保证电网安全稳定运行；（2）保证电网电压合格；（3）降低网损。
因此电网将该AVC装置的调节合格率及投运率纳入电网两个细则考核。
1 AVC工作原理自动电压控制（Automatic Voltage Control）的简称。
它是利用计算机和通信技术，对电网中的无功资源以及调压设备进行自动控制，以达到保证电网安全、优质和经济运行的目的。
AVC装置作为电网电压无功优化系统中分级控制的电压控制实现手段，是针对负荷波动和偶然事故造成的电压变化迅速动作来控制调节发电机励磁实现电厂侧的电压控制，保证向电网输送合格的电压和满足系统需求的无功。
同时接受来自省调度通讯中心的上级电压控制命令和电压整定值，通过电压无功优化算法计算并输出以控制发电机励磁调节器的整定点来实现远方调度控制。
2 发现的问题2018年临河发电分公司因AVC装置调节合格率不满足电网大于99%的要求，因此被两个细则考核713.95分，合计71.4万。
浅析电压无功自动控制系统（AVC）实际应用及优化措施摘要：电能是一种特殊产品，它具有不可存储性、产供销同时性以及产品的社会公益性，因此，电能质量出现问题，将直接影响到人民群众的生产与正常生活。
而电压是衡量电能质量的一项重要指标，保证用户的端电压接近额定值是电力系统运行调整的基本任务之一。
关键词：电压无功控制系统；策略优化；D5000；问题导言：在变电站主要的调压手段是调节有载调压变压器分接头位置和控制无功补偿电容器。
以变电站为单位，通过调节有载调压变压器分接开关和投切并联电容器组，实现调节电压合格和无功平衡的目的。
然而无功调节和有载调压并不是相互独立的问题，它们之间存在着关联性，只有将这两种调节手段结合起来进行综合性的调节才有可能达到良好的控制效果。
1.AVC系统概述电网电压无功自动控制（AVC）系统基于智能电网技术支持系统（D5000）调度自动化平台，其主要功能是在保证电网安全稳定运行前提下，保证电压和功率因数合格，并尽可能降低系统因不必要的无功潮流引起的有功损耗。
AVC与D5000平台一体化设计，从PAS网络建模获取控制模型、从SCADA获取实时采集数据并进行在线分析和计算，对电网内各变电站的有载调压装置和无功补偿设备进行集中监视、统一管理和在线控制，实现全网无功电压优化控制闭环运行。
2.AVC系统主要功能和构成2.1 AVC系统主要功能在网络模型的基础上，根据SCADA实时遥信信息，实时动态跟踪电网运行方式的变化，正确划分供电区域，实现动态分区调压；程序既可闭环运行，也可开环运行；提供方便的图形界面，对程序的控制参数进行修改；具有良好的数据库在线管理、维护和修改功能；调节手段已用完，而电压还处于不合格状态时，将给出无法满足要求的电压点的信息；发遥控命令后，报警提示信息；具有事件记录功能，可记录所有的系统事件，调节事件和异常报警事件；统计变压器的自动调节次数，电容器的自动调节次数及调节时刻。
