2024年钢铁厂实习报告实习目的:通过这次对钢铁厂的认识实习，是我们对钢铁生产的主要设计和工艺流程，运输联系、工厂布局，钢铁冶金企业的车间组成和总图布置，铁路线路及站场，机车车辆、厂矿道路及汽车运输，机械化运输及装卸设备等，有一较全面的感性认识。
并对总图设计专业所涉及的范围和主要内容能有所了解，以便为以后课程的学习打下基础。
实习日期:xx年xx月xx日星期四实习地点:上海宝山钢铁公司总厂宝钢概况上海宝山钢铁集团公司(以下简称:宝钢)位于上海市宝山区北部，北临长江入海口南支河段，与崇明岛隔江相望。
宝钢是以宝山钢铁集团公司为主体，联合重组上海冶金控股公司和上海梅山钢铁公司，于xx年xx月xx日成立的特大型钢铁联合企业，注册资本达458亿元，年产钢能力xx万吨左右，盈利水平居世界领先地位，产品畅销国内外市场。
截止xx年底，拥有全资子公司22家(其中境外子公司9家)，控股子公司14家(其中境外2家)，参股子公司24家，包括钢铁、化工、金融、贸易等众多领域。
将成为中国汽车用钢、油气开采和输送用钢、不锈钢、家电用钢、交通运输器材用钢、电工器材用钢、锅炉和压力器用钢、食品饮料包装、金属制品用钢以及高等级建筑用钢等钢铁精品基地，中国钢铁工业新技术、新工艺、新材料的研发基地。
宝钢注重环保，打造绿色宝钢，厂区绿化率答42.71%，空气质量达到国家风景区标准，是中国第一个国家级工业旅游景区。
建厂20年至今，累计产钢2.07亿吨，利润912.55亿元，利税1480.29亿元，科技成果转化率达95%以上，目前位居世界500强企业309位，钢铁企业世界第3位。
原料码头及原料堆场宝钢原料码头位于厂区的北方，长江入海口南支河段南侧，由主原料码头、副原料码头、重油码头和工作码头组成，呈反写的“下”型。
如图示:在码头的一侧停泊着巨型货轮“河北奔腾”号，码头上巨大的机械臂正从轮船上卸下由山西大同煤矿运来的煤。
然后通过码头一侧的机械传送带送到煤堆场去，供宝钢使用。

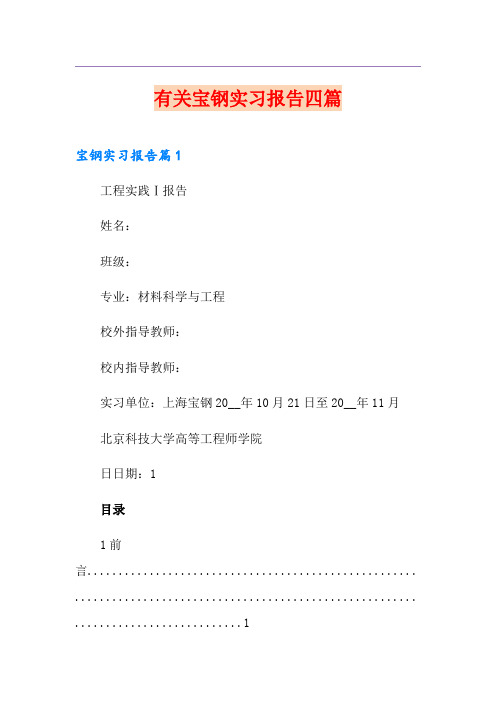

有关宝钢实习报告四篇宝钢实习报告篇1工程实践Ⅰ报告姓名：班级：专业：材料科学与工程校外指导教师：校内指导教师：实习单位：上海宝钢20__年10月21日至20__年11月北京科技大学高等工程师学院日日期：1目录1前言..................................................... ....................................................... (1)1.1实习目的..................................................... ....................................................... .. (1)1.2实习单位概况..................................................... . (1)2实习内容..................................................... ....................................................... . (2)2.1炼铁生产工艺与设备..................................................... . (2)2.1.1原料分厂介绍..................................................... .. (2)绍..................................................... (6)2.1.3高炉生产工艺与设备介绍..................................................... (9)2.2炼钢生产工艺与设备..................................................... .. (10)2.2.1炼钢厂概况..................................................... .. (11)2.2.2转炉炼钢生产工艺与设备..................................................... . (11)2.2.3电炉炼钢生产工艺与设备..................................................... . (11)备..................................................... .. (13)2.3.11580产线生产工艺..................................................... (13)2.3.220__产线生产工艺..................................................... (14)2.4冷轧生产工艺与设备..................................................... .. (14)2.4.1冷轧薄板厂产线简介..................................................... (14)2.4.2冷轧薄板厂产品及工艺介绍..................................................... .. (15)2.4.3冷轧薄板厂设备介绍..................................................... (17)2.5钢管生产工艺与设备..................................................... .. (20)2.5.1无缝钢管生产工艺与设备..................................................... . (20)2.5.2HFW焊管生产工艺与设备..................................................... .. (24)总结..................................................... ....................................................... .. (26)参考文献..................................................... ....................................................... .. (27)致谢..................................................... ....................................................... .. (28)1前言1.1实习目的在高校、企业联合培养人才的新机制下，进一步发挥企业在工程人才培养中的作用，加强对学生的工程实践教育，学生通过听课和现场参观，了解冶金生产中各生产工序的工艺、流程、装备及其功能和原理，体验企业真实的生产生活状况，感受企业的先进文化。
钢铁厂实习报告五篇钢铁厂实习报告篇1实习目的：通过这次对钢铁厂的认识实习，是我们对钢铁生产的主要设计和工艺流程，运输联系、工厂布局，钢铁冶金企业的车间组成和总图布置，铁路线路及站场，机车车辆、厂矿道路及汽车运输，机械化运输及装卸设备等，有一较全面的感性认识。
并对总图设计专业所涉及的范围和主要内容能有所了解，以便为以后课程的学习打下基础。
实习日期：20__年X月__日星期四实习地点：上海宝山钢铁公司总厂宝钢概况上海宝山钢铁集团公司（以下简称：宝钢）位于上海市宝山区北部，北临长江入海口南支河段，与崇明岛隔江相望。
宝钢是以宝山钢铁集团公司为主体，联合重组上海冶金控股公司和上海梅山钢铁公司，于1998年11月17日成立的特大型钢铁联合企业，注册资本达458亿元，年产钢能力20__万吨左右，盈利水平居世界领先地位，产品畅销国内外市场。
截止20__年底，拥有全资子公司22家（其中境外子公司9家），控股子公司14家（其中境外2家），参股子公司24家，包括钢铁、化工、金融、贸易等众多领域。
将成为中国汽车用钢、油气开采和输送用钢、不锈钢、家电用钢、交通运输器材用钢、电工器材用钢、锅炉和压力器用钢、食品饮料包装、金属制品用钢以及高等级建筑用钢等钢铁精品基地，中国钢铁工业新技术、新工艺、新材料的研发基地。
宝钢注重环保，打造绿色宝钢，厂区绿化率答42.71%，空气质量达到国家风景区标准，是中国第一个国家级工业旅游景区。
建厂20年至今，累计产钢2.07亿吨，利润912.55亿元，利税1480.29亿元，科技成果转化率达95%以上，目前位居世界500强企业309位，钢铁企业世界第3位。
原料码头及原料堆场宝钢原料码头位于厂区的北方，长江入海口南支河段南侧，由主原料码头、副原料码头、重油码头和工作码头组成，呈反写的“下”型。
如图示：在码头的一侧停泊着巨型货轮“河北奔腾”号，码头上巨大的机械臂正从轮船上卸下由山西大同煤矿运来的煤。
实习报告：上海宝钢钢铁厂实习经历一、实习背景与目的在我国钢铁工业的发展历程中，上海宝钢钢铁厂具有举足轻重的地位。
为了更好地了解钢铁生产的主要设计和工艺流程，运输联系、工厂布局，钢铁冶金企业的车间组成和总图布置，铁路线路及站场，机车车辆、厂矿道路及汽车运输，机械化运输及装卸设备等，我于XX年9月22日星期四来到了上海宝山钢铁公司总厂进行为期一周的实习。
通过此次实习，我对总图设计专业所涉及的范围和主要内容有了更深入的了解，为今后的课程学习打下了坚实的基础。
二、实习内容与收获1. 工厂布局与车间组成上海宝山钢铁公司占地11平方公里，由焦化、炼铁、炼钢、初轧、钢管等重要厂区及自备电厂、能源中心、中央机修等辅助设施组成。
在实习过程中，我深入了解了各个厂区的功能与相互之间的关系，以及车间的组成和运作方式。
2. 钢铁生产工艺流程在实习期间，我跟随指导老师参观了焦化、炼铁、炼钢、轧钢等生产环节，并详细了解了钢铁生产的整个工艺流程。
从原材料的选择、处理，到炉渣的回收、利用，再到成品钢材的出厂，我对每一个环节都进行了深入的学习和思考。
3. 运输与物流上海宝钢钢铁厂的运输与物流体系非常发达，包括铁路、公路、水运等多种方式。
我在实习期间参观了铁路线路及站场，了解了机车车辆、厂矿道路及汽车运输的运行情况，以及机械化运输及装卸设备的使用。
这使我认识到，一个大型钢铁企业离不开高效的运输与物流体系支撑。
4. 环保与能源在参观过程中，我了解到上海宝钢钢铁厂在环保和能源方面所做的努力。
厂区内的自备电厂、能源中心等设施，为生产提供了稳定的能源供应，同时对环保设施的投入和运行，使得企业在追求经济效益的同时，也高度重视环境保护。
三、实习总结通过在上海宝山钢铁厂的实习，我对钢铁生产的全过程有了更加深刻的认识，对我国钢铁工业的发展历程和现状有了更加全面的了解。
同时，实习过程中的所见所闻，使我认识到一个现代化的大型钢铁企业，不仅需要在生产技术上不断创新，还需要在环保、能源、物流等方面进行全面协调发展。
钢厂实习报告下面是为你整理的三篇钢厂实习报告范文，希望对您大家有所借鉴！[篇一:钢厂实习报告]一、引言1、目的意义通过对宝钢公司的实地实习认识，使我们对机械这个行业有了更深入地了解，让自己更加清楚地认识到机械到底是干什么的、工作情况怎么样、发展前途怎样以及我们要向哪方面去学习发展，熟悉具体的生产过程，经过一次全面的感性认识后加深了我们对所学课程知识的了解，使学习与实践相结合。
2、实习安排2012年6月18日至7月6日进行为期三周的生产实习。
其中下厂实习一周(5天)，校内实习二周(10天)。
实习时间:6月18日至7月6日实习地点:包头雪鹿啤酒厂，上海宝钢集团公司，校内实习基地。
钢厂实习报告。
带队教师3、企业简介宝钢一直是中国最大的钢铁生产企业，在中国乃至世界都有很大的影响，同时也是中国经济战略的一个重要组成部分。
根据资料显示其主要生产基地为宝山钢铁股份有限公司、宝钢集团上海第一钢铁有限公司、宝钢集团上海浦东钢铁有限公司、宝钢集团上海五钢有限公司、宝钢集团上海梅山有限公司、宁波宝新不锈钢有限公司等。
宝钢股份以其诚信、人才、创新、管理、技术诸方面综合优势，奠定了在国际钢铁市场上世界级钢铁联合企业的地位。
<世界钢铁业指南>评定宝钢股份在世界钢铁行业的综合竞争力为前三名，认为也是未来最具发展潜力的钢铁企业。
公司专业生产高技术含量、高附加值的钢铁产品。
在汽车用钢，造船用钢，油、气开采和输送用钢，电工器材用钢，锅炉和压力容器用钢，食品、饮料等包装用钢，金属制品用钢，不锈钢，特种材料用钢以及高等级建筑用钢等领域，宝钢建有功能完善的电子商务平台，同时在上海、杭州、广州、天津、青岛、重庆、沈阳等地设立了现代化的钢材加工中心，可以快速响应用户需求，为用户提供全方位的增值服务。
宝钢股份在成为中国市场主要钢材供应商的同时，产品出口日本、韩国、欧美四十多个国家和地区。
钢厂实习报告。
随着新一轮发展战略的推进，宝钢正在加快一体化运作的步伐，集中发展对市场影响大、在我国钢铁工业结构调整中需要战略性投资、能与国际顶尖钢铁产品相抗衡的钢铁精品，全面提升钢铁业的综合竞争力。
2017年上海宝钢钢铁厂实习报告钢铁厂实习报告范文由主原料码头、副原料码头、重油码头和工作码头组成，呈反写的下型。
如图示：在码头的一侧停泊着巨型货轮河北奔腾号，码头上巨大的机械臂正从轮船上卸下由山西大同煤矿运来的煤。
然后通过码头一侧的机械传送带送到煤堆场去，供宝钢使用。
具介绍，铁矿石也是如此，全部由此码头的传送带运至矿石料场。
煤堆场紧靠矿石料场，二者占地都很大，但这也是宝钢的重要部位，对宝钢的连续生产有着生命线和血库的意义。
料场中平时都贮有相当部分的煤和铁矿石，以备在紧急状态下利用，可保证宝钢40多天的连续生产。
宝钢使用的煤主要来自山西大同和海南，铁矿石主要靠进口，来自巴西和澳大利亚品位高的铁矿石以及国内部分铁矿。
这样布局主要是考虑到上海特殊的区位优势，濒临长江和东海，便利的航运及发达的沪宁杭三角洲地带，更有利于产品销售和出口，属于典型的临海型钢铁企业布局。
从原料码头到堆场，全部由机械化作业。
封闭的皮带运输，减少原料的流失，还利于环保，这样就大大的降低了劳动成本，为企业赢得了竞争的资本。
炼铁厂炼铁厂是以高炉为核心的一个较为复杂的部位。
我们主要看了高炉和粉煤楼。
宝钢炼铁厂位于堆场的下位，主要由四座高炉构成，其中4号BF是新近投产的，国产化程度较高，由于含有多项技术秘密，未对外开放。
我们通过对比宝钢4座高炉的指标：成本：1BF 1264.05元/t-p;2BF 1242.38元/t-p;3BF 1254.62元/t-p;4BF 1341.97元/t-p。
产量：1BF 329万吨;2BF 328万吨;3BF 378万吨;4BF 235万吨。
可见，我国的技术和国外还是有一定差距的。
我们在2号高炉参观实习。
该厂采用半岛式布置，有独立的铁水罐车停放线，这对于具有多个出铁口铁场的大型高炉车间提高运输能力是有益的。
每个出铁口均有两条独立的配车线路，并且在停放线上有摆动流嘴，出一次铁可以放几个铁水罐，提高了生产效率。
上海宝钢钢铁厂实习报告(2)这是一篇由网络搜集整理的关于上海宝钢钢铁厂实习报告的文档，希望对你能有帮助。
上海宝钢钢铁厂实习报告炼钢厂及铸造车间炼钢厂位于宝钢的中部，其上部是炼铁厂，下部是无缝钢管厂。
其基本流程为(混铁车)铁水——转炉——钢包——连铸车间，进入庞大的生产车间，迎面扑来的是由火红的铁水发出的阵阵热浪，参加走道上沾满了铁粉。
一个起重能力为40吨的吊车正吊着一桶铁水，缓缓移向2号转炉，然后将铁水倒到转炉中炼钢。
该厂有转炉3座，具体参数如下：类型：顶底复吹。
公称容量：300吨。
最大供氧流量：80000nm3/h。
烟气处理型式：og系统。
设计能力：年产铁671万吨。
投产日期：1985年9月。
可用于产品：汽车板、船板、管线、耐候钢、结构钢、模具钢等。
可见，其适用的是世界当今容量较大较先进的转炉。
我们看到，1号转炉刚出完钢水，正在检修。
长长的检修杆深入转炉内部，将粘挂在壁炉上的钢水渣用高压空气吹下，然后喷上耐火材料用于对炉壁的修复。
从走道到达转炉的操作处，刚刚倒入钢水的`2号转炉正在冶炼钢铁，几个工人师傅在操作着设备，通过火镜观察炉中的温度及变化，以便准确及时地加入原料。
当炉中温度达到一定的程度，转炉旁吊门打开，接着是长长的钢包探头伸进炉中喷入氧化剂，除去p、s等有害杂质，提高钢质量。
接着我们进入了连铸车间。
这里是宝钢3号连铸机建有一台垂直弯曲型二机二流宽厚板坯连铸机，年产设计能力230万吨，可生产厚度220、250、300mm 宽为1200——2300mm连铸坯，3号连铸机汇集了大包倾动、f渣检测、结晶器液压振动、结晶热成像、扇形轻压、冷幅切控制、分节辊离排等技术。
其平面布置如图：我们实习在3号浇钢作业区上部，当钢水从大包操作室位置由连铸机铸成具有一定宽度和厚度的板坯，经切割打磨送进热轧厂或板坯场。
火红的板坯到一定的长度时，由乙炔焰进行切割，然后喷水冷却，表面处理防止氧化，再经毛面打磨，后送到冷坯厂进行冷却。
钢铁⼚⽣产实习报告（精选5篇）钢铁⼚⽣产实习报告（精选5篇） 紧张⼜充实的实习⽣活⼜将谢下帷幕，回顾过去的实习经历，倍感充实，收获良多，感觉我们很有必要对⾃⼰的实习⽣活做⼀下总结。
你所见过的实习报告应该是什么样的？以下是⼩编精⼼整理的钢铁⼚⽣产实习报告（精选5篇），供⼤家参考借鉴，希望可以帮助到有需要的朋友。
钢铁⼚⽣产实习报告1 实习⽬的： 通过这次对钢铁⼚的认识实习，是我们对钢铁⽣产的主要设计和⼯艺流程，运输联系、⼯⼚布局，钢铁冶⾦企业的车间组成和总图布置，铁路线路及站场，机车车辆、⼚矿道路及汽车运输，机械化运输及装卸设备等，有⼀较全⾯的感性认识。
并对总图设计专业所涉及的范围和主要内容能有所了解，以便为以后课程的学习打下基础。
实习⽇期： 20xx年9⽉22⽇星期四 实习地点： 上海xx钢铁公司总⼚ 宝钢概况 上海xx钢铁集团公司（以下简称：宝钢）位于上海市xx区北部，北临长江⼊海⼝南⽀河段，与崇明岛隔江相望。
宝钢是以xx钢铁集团公司为主体，联合重组上海冶⾦控股公司和上海梅⼭钢铁公司，于1998年11⽉17⽇成⽴的特⼤型钢铁联合企业，注册资本达458亿元，年产钢能⼒2000万吨左右，盈利⽔平居世界领先地位，产品畅销国内外市场。
截⽌20xx年底，拥有全资⼦公司22家（其中境外⼦公司9家），控股⼦公司14家（其中境外2家），参股⼦公司24家，包括钢铁、化⼯、⾦融、贸易等众多领域。
将成为中国汽车⽤钢、油⽓开采和输送⽤钢、不锈钢、家电⽤钢、交通运输器材⽤钢、电⼯器材⽤钢、锅炉和压⼒器⽤钢、⾷品饮料包装、⾦属制品⽤钢以及⾼等级建筑⽤钢等钢铁精品基地，中国钢铁⼯业新技术、新⼯艺、新材料的研发基地。
宝钢注重环保，打造绿⾊宝钢，⼚区绿化率答42.71%，空⽓质量达到国家风景区标准，是中国第⼀个国家级⼯业旅游景区。
建⼚20年⾄今，累计产钢2.07亿吨，利润912.55亿元，利税1480.29亿元，科技成果转化率达95%以上，⽬前位居世界500强企业309位，钢铁企业世界第3位。
宝钢生产实习报告一、总体概论1.实习目的使学生能全面深入系统地了解和熟悉本专业的生产技术知识；使学生能亲自体会如何把已学的理论和专业知识运用到生产实际中去，进一步巩固深化和拓宽专业知识；使学生能获得综合分析和处理本专业各种生产技术、生产管理等问题的能力；使学生能在生产实践中项工人师傅学习相关操作技能，锻炼和培养实际工作技能。
2.实习要求深入车间、工段，虚心向工人师傅、工程技术人员、生产管理人员学习。
学习他们丰富的生产实践和生产管理经验，以及理论与实践相结合的工作方法、工作态度；学习他们优秀的品质；熟悉和掌握各种钢铁产品的生产工艺、生产设备和生产过程，产品质量检验和性能控制要求；熟悉和掌握典型钢结构产品生产的焊接方法和工艺、焊接生产流程及质量检验要求；了解、分析研究生产中的各种技术文献。
3.实习时间地点安排及实习单位简介3.1实习时间地点安排3.2 实习单位简介3.2.1 宝钢公司介绍（1）公司概况宝钢集团有限公司（以下简称宝钢），系依法成立的国有独资公司，由国务院国有资产监督管理委员会代表国务院履行出资人职责。
其依法享有民事权利，承担民事责任，并以其全部资产对公司债务承担责任。
宝钢是中国最具竞争力的钢铁联合企业。
1978年12月23日,宝钢在上海动工兴建。
1998年11月，宝钢与上钢、梅山联合重组，成为国家授权投资机构和国家控股公司试点企业。
2000年2月，宝山钢铁股份有限公司（简称宝钢股份）正式创立，同年12月在上海证券交易所上市。
2007年，宝钢重组新疆八一钢厂。
2008年，与广钢、韶钢重组，成立广东钢铁，在淘汰落后产能的同时积极筹建湛江制造基地。
2009年3月，与杭州钢铁集团公司签署协议，重组宁波钢铁有限公司。
宝钢立足钢铁主业，生产高技术含量、高附加值钢铁精品，已形成普碳钢、不锈钢、特钢三大产品系列，广泛应用于汽车、家电、石油化工、机械制造、能源交通、建筑装潢、金属制品、航天航空、核电、电子仪表等行业。
钢厂的实习报告钢厂的实习报告6篇在现实生活中，报告的适用范围越来越广泛，多数报告都是在事情做完或发生后撰写的。
我敢肯定，大部分人都对写报告很是头疼的，以下是小编为大家整理的钢厂的实习报告6篇，希望对大家有所帮助。
钢厂的实习报告篇1实习的第一天，我来到了工厂，听到那机器的嗡嗡声，和看那员工热火朝天的工作环境，使我目不暇接，不知所措，这是个国家级中型热轧轧钢厂，在领导的安排下，进厂的第一件事是安全教育，经安全考试合格后才分配了岗位，我的岗位是打牌室，室内有两台电脑，一台是电子过榜电脑，另一台是全自动控制打牌机，在师傅的安排下我坐在电脑前，师傅给我讲了一些注意事项，然后拿起两个牌放在打牌机的卡子上，一按键就自动打起牌来，我心里想就这么简单，我一看就会了，我拿起牌又要打，师傅且说；打牌，得分批号和炉号，好的我知道了，我打完了一批，接着又打下一批，下一批打完后师傅说我打错了，一看才知道换了批号没换炉号。
标牌是挂在钢筋上的，上面标着厂址、规格、生产日期、和生产班次。
也就是说如果售出的钢材有什么质量异议，跟着标牌可以查到生产厂家和班组，如果标牌打错了，就所以混批混号的质量事故。
啊；下我一跳，一个小小的标牌有这么重大的责任。
后来，我在工作中特别的操心，认真的学习每一项工作，得到了师傅的一致好评。
时间飞驰，转眼一个月过去了，我学会了打牌又学会了打捆，接下来我想学一下焊工技术，在我的强烈要求下，领导终于同意了。
第二个月我就开始学电气焊了，进了电气焊班之后，做的第一件事还是讲安全，电气焊是一种特种作业，稍微疏忽就可能酿成大祸，它存在的危险有：爆炸、着火、以及对本人的伤害，所以说安全在任何岗位也是讲得最多的事。
进入岗位的第一天我认识了电气焊所用的工具，正好班组在下料，我看着师傅们干得很简单，我想试一试，我接过割枪，开开乙炔和调节氧气手柄，我没带打火机，这时师傅拿了出来，第一次点火心里有些胆确，险些烧住手，把火焰调到最佳开始操作，把火焰对准钢板的边缘开始预热，等把钢板烧红了之后，慢慢开割枪上方的高压氧手柄，顺着划线往里走，这时候我的手有些发抖，割枪嘴也就不由得偏离了划线，割得很不整齐，结果把那块钢板割费了，不管怎样总算把这一道线割掉了，看来无论干什么工作都不是一件容易的事.后来我在一块废钢板上练了很久。
1.1.项目简介本项目为五钢公司高合金钢生产线改造工程2标段-轧钢水处理站工程。
该工程是宝钢集团上海五钢有限公司年产10万吨高合金钢的棒材轧机的配套工程，主要是工业循环水处理。
该处理站建于五钢厂区内。
总占地面积5736平方米。
轧钢水处理站工程的工业循环水总循环量为2595m3/h，其中净循环水量1210m3/h，浊循环水量1385m3/h，不包括冲渣水300m3/h。
1.2.设计原则本项目技术文件是按照以下原则而编制的：按照招投标文件为设计基础工艺技术先进可靠作为五钢公司的重点工程，在工艺的选择上，应采用成熟、先进、实用、可靠、完善的循环水处理工艺，使得该循环水处理系统不仅具有行业的领先水平，而且要有广泛的代表性。
运行维护简单方便、处理成本经济由于建设规模大，使用期限长，处理系统的运行成本应在技术合理、确保达标排放的条件下，降低运行费用。
同时，不应采用将来在长线运行过程中需要大规模停产检修的工艺。
采用较高程度的自动化控制系统。
以保证处理效果和减少劳动力的需求，同时，系统应具有灵活的调节能力。
设计污水处理系统时考虑避免二次污染，尽可能减少对周围环境的影响。
工艺流程及各设施布置紧凑、整齐美观、总图布置合理流畅，占地面积小。
采用的工艺方案及其设备应在轧钢厂同类工程中应用过，实践证明是成功的技术。
而且必须要符合招标方的实际情况。
该循环水系统重复利用率≥97％，循环系统浓缩倍数≥3.0，两者综合考虑。
系统排水为雨污水分流方式。
污水排放水质必须达到DB31/199-1997《上海市污水综合排放标准》二级标准要求。
1.3.设计依据●宝钢集团上海五钢有限公司高合金钢生产线改造工程2标段（轧钢水处理站工程）设计施工总承包招标文件●宝钢集团上海五钢有限公司项目组05.8提供的新的水质水量表●宝钢集团上海五钢有限公司项目组与建工金源多次技术沟通的结果●《上海市污水综合排放标准》（DB31/(99-1997)●《地表水环境质量标准》GB3838-2002●《室外排水设计规范》GB50101-2005●《建筑给水排水设计规范》GB50015-20031.4.处理水量根据业主的提供资料，整个循环水处理站分间接冷却水处理（净循环）和直接冷却水处理（浊循环）两大系统。
具体水量见下表（见表2-1）：表2-1 循环水处理水量净循环水系统浊循环水系统合计循环水量（m3/h）1210 1385 2595工业新水量（m3/h）36.3 41.55 77.85循环率97% 97% 97%1.5.原水水质根据招标文件，补充新水水质及浊循环系统的进站水质指标详见下表（见表2-2及表2-3）。
表2-2 补充新水水质序号项目单位水质备注1 浊度mg/L <20(12)2 色度（铂钴）<15°(12)3 pH 值7～94 电导率μS/cm400~700(490)5 总固体mg/L 200左右100～250（149）6 总硬度mg/L（以CaCO3计）10～60（46）7 永久硬度mg/L（以CaCO3计）8 总碱度mg/L（以85～150（103）CaCO3计）9 氯离子mg/L 40～160 历史最高值>3000，年平均80左右。
平均出现日>300约35天/年>500约500天/年10 全铁mg/L 0.1～0.15（0.13）11 锰mg/L 0.05～0.4（0.2）12 含油量mg/L <113 硫酸根mg/L 30～90（50）14 碳酸根mg/L 70～240（140）15 钠离子mg/L 20～150（56）厂房内各用水点步进式加热炉冷却塔旁滤大冷水池热水池冷却塔小冷水池全自动管式过滤器旁滤供水泵供水泵热水泵重力回水压力回水排污水进入排污管道溢流水进入排污管道厂房内各用水点控制冷却平流沉淀池化学除油器污泥浓缩池板框压滤机热水池冷水池全自动管式过滤器全自动管式过滤器泥饼外运冲渣沟地下泵房提升冲渣泵自流冷却塔提升供水泵供水泵油泥排污水抓斗排渣浮油去除溢流溢流中间水池污泥储池污泥提升泵污泥提升泵宝钢集团南通钢铁有限公司全厂工业污水回收及利用项目水处理工艺介绍来源：上海宝钢工程技术有限公司更新时间：09-8-4 14:30 作者: 金亚飚1.前言宝钢集团南通钢铁有限公司根据集团产品的发展规划以及公司的总体规划，进行产品结构调整和配套工程建设，简称宝通工程。
该工程对冶炼工序进行技术改造，建设1座100t直流电炉、1座100t LF炉、1座100t双工位VD炉、1套散状料系统、1台Φ400的圆坯连铸机，年产碳钢圆坯60万t，并配套建设相关的供配电(总降改造)及公辅设施(包括锅炉房、水处理站、仓库、球罐区、检化验设施等)。
2.全厂给排水现状及面临的问题公司已有工业新水处理站、污水处理站。
全厂工业用新水取自公司西侧运河地表水，经过工业新水处理站处理后，供公司工业水总管网，作各工艺单元(烧结、炼铁、炼钢、轧钢、制氧等)的工业净循环水系统补充水用。
全公司污水集中回流至污水处理站，经处理后供各工艺单元及消防水系统等，多余的处理后的污水排放至通扬运河。
宝通工程建设完成后，将提出新的工业新水、回用水、纯水用水以及工业污水排水的要求。
原有的工业新水处理站、污水处理站已经满负荷运转，必须建设新的水处理站。
同时，根据《钢铁工业水污染物排放标准》和环保部门的相关要求，应实现总排放口的零排放[1]。
为实现总排放口零排放，本工程实施将新建工程所产生的工业污水制成纯水和工业新水供生产使用。
3.工业污水处理及纯水和工业新水制取工艺3.1工业污水处理工艺工业污水处理工艺流程为：工业污水以压力流进入调节池。
调节池分为两格，兼有工作池和事故池的功能，每格调节池内设潜水搅拌机。
调节池内投加混凝剂、石灰等。
调节池出水采用潜水泵提升，将水送澄清池。
澄清池内设中心传动刮泥机。
工业污水在澄清池内混凝、沉淀，降低水中悬浮物含量、钙镁离子含量以及铁锰离子含量。
澄清池上清液出水至中间水池，底部污泥排至污泥槽，再以潜污泵加压送污泥处理设施集中处理。
澄清池上清液出水至中间水池，调节pH值后，通过潜水泵输送到高效流砂过滤器过滤。
高效流砂过滤器采用升流式流动床过滤原理和单一均质滤料，过滤与洗砂同时进行，24h连续自动运行，无须停机反冲洗，巧妙的提砂和洗砂结构代替了传统大功率反冲洗系统，能耗极低，系统无须维护和看管，管理简便。
流砂过滤器可进一步降低水中SS的含量、钙镁和铁锰的含量。
过滤器出水进入后续滤后水池。
滤后水池不仅储存前序砂滤器出水，同时也有原厂区回用水和工业新水补入，作为纯水制取的原水使用。
滤后水池内设潜水泵，滤后水池出水经压力提升后送活性炭过滤器过滤。
活性炭过滤器可有效去除水中的COD物质、余氯和胶体硅。
活性炭过滤器定期反冲洗，反冲洗排水回水至调节池。
活性炭过滤器出水以余压至后续设施进行进一步的深度脱盐处理。
由于工业污水量无法完全满足后序水处理工艺制取纯水和工业新水的要求，在滤后水池须补充厂区内已有回用水。
3.2纯水和工业新水制取工艺纯水和工业新水的制取采用双膜法水处理工艺(即UF+RO)，纯水和工业新水制取的具体工艺流程为：工业污水经处理后的出水以压力流进入纯水制取设施原水水池，投加杀菌剂，由超滤给水泵加压，经板式换热器(气温下降时使用)、自清洗过滤器，再经过超滤装置进入超滤水池。
超滤装置平时设反洗，定期采用酸碱化学清洗。
超滤水池出水经一级RO给水泵加压，再投加还原剂、阻垢剂后，经过保安过滤器后，再以一级RO高压给水泵加压，送一级RO装置；一级RO出水经PH调节(酸碱加药装置)送入中间水池；中间水池出水经二级RO高压给水泵加压，送二级RO装置，出水进入纯水水池。
超滤反冲洗排水回水至工业污水处理设施调节池，一级RO浓盐水、RO的化学清洗废水送反渗透浓水池后外用。
二级RO浓盐水利用余压送超滤水池。
4.在设计中面临的主要问题分析及解决的办法4.1深度脱盐工艺处理原水的选择目前国内大型钢铁企业，均逐步在其常规回用水处理设施之后建设了采用超滤加反渗透的双膜法进行脱盐处理的水处理设施。
从实际运行效果来看，在不同程度上存在着反渗透系统污堵快、清洗频繁以及由于频繁清洗造成的反渗透脱盐率下降、频繁更换保安过滤器滤芯等现象。
根据工程实际情况来看，进入脱盐深度处理系统的原水含有油及一定的COD造成的。
据统计，由这些有机物造成的反渗透系统故障占全部系统故障的60-80%。
这是由于目前反渗透膜尚不能有效解决油和COD污染的问题，因此在采用双膜法进行工业污水的深度脱盐处理时，应对进入反渗透系统的原水加以选择和分离。
工业污水中连铸、热轧等工业污水，即便是经过了常规的处理，其水中仍会含有1-5mg/L的油，该部分工业污水宜进行单独处理，不使其进入反渗透系统。
当然，不使连铸、热轧等含油工业污水进入反渗透脱盐系统并不是优先的选择。
如果连铸、热轧在全部工业污水含量中不高，能使全厂工业污水的COD物质含量和油的含量达到反渗透要求的情况下，仍可对其全部处理回用。
相反，如果连铸、热轧等含油工业污水在全厂工业污水中所占比例很高的情况下，则不宜将其选为反渗透脱盐系统的原水。
经过系统分析，宝通工程连铸浊循环所排污水约占工业污水总量的15%左右，因此最终将连铸浊循环工业污水纳入整个工业污水深度处理回用系统[2]。
4.2工业污水处理工艺分析钢铁企业全厂工业污水一般具有以下主要污染物：浊度、COD、硬度与碱度、油类、盐类等。
工业污水经过常规混凝、沉淀、过滤处理后，其出水的COD含量一般为每升水几十毫克，油含量一般为1-5mg/L。
工业污水所含COD，主要是非溶解性物质；工业污水所含油，主要为设备所漏的机油。
要想进一步降低COD和油含量很难。
无论是气浮法还是生化处理，其效果均不佳。
而COD和油的含量对于反渗透膜的使用有很大的影响。
即便在系统设计时，对于大流量的含油工业污水进行了分离，但仍应在工业污水处理的工艺流程设计中，设置控制、降低油和COD含量的措施[3]。
宝通工程在常规砂滤后增设了活性炭过滤器，用于对有机物的吸附，进一步控制和降低油和COD的含量。
活性炭可以用来吸附溶解性有机物以及游离氯和臭氧等氧化剂。
在超滤工艺中，应在超滤前投加絮凝药剂，但考虑到絮凝反应的时间，最终选择在工业污水处理工艺段的活性炭过滤器前的滤后水池内投加，以保证充分的反应时间，同时经过活性炭过滤器也可起到很好的药剂与水的混合作用。
4.3工业污水进水电导率对于双膜法工艺的影响及解决的方法在工业污水采用双膜法进行深度脱盐处理中的遇到的另一个主要问题是工业污水的进水含盐量过高，在数据指标上常以电导率值来体现。
全厂工业污水的电导率值一般都在3000μS•cm以上，工业用纯水的电导率值一般要求在10μS•cm以下，工业新水的电导率值一般要求在500μS•cm以下。
