工业园区VOC在线监测管理系统2016年7月目录一、背景介绍 (1)1.项目背景 (1)2.建设依据 (2)2.1相关政策、规划和工作意见 (2)2.2相关技术标准规范 (2)二、建设方案 (3)1.系统概况 (3)2.功能特点 (5)2.1实时数据入库系统 (5)2.2数据存储系统 (5)2.3实时预警系统 (5)2.4数据查询分析应用系统 (5)2.5数据管理系统 (6)2.6数据接口 (7)2.7监测设备自动校准 (7)三、布点方案 (7)四、系统优势 (8)五、项目效益 (8)附录 (10)一、设备选型 (10)二、FID与PID信息介绍 (13)一、背景介绍1.项目背景随着经济的快速发展，污染源的种类日益增多，特别是化工区、工业集中区及周边环境，污染方式与生态破坏类型日趋复杂，环境污染负荷逐渐增加，环境污染事故时有发生。
同时，随着公众环境意识逐渐增强，各类环境污染投诉纠纷日益频繁，因此对环境监测的种类、要求越来越高。
在“十二五”期间，政府着力打造以空气环境监测，水质监测，污染源监测为主体的国家环境监测网络，形成了我国环境监测的基本框架。
“十三五”规划建议中已经明确“以提高环境质量为核心”，从目前环保部力推的“气，水，土三大战役”的初步效果来看，下一步对于环境质量的改善则是对于现有治理设施和治理手段的检验。
而对于三个领域治理效果的检验，依赖于全面有效的环境监测网络。
国务院印发的《生态环境监测网络建设方案的通知》提出建设主要目标：到2020年，全国生态环境监测网络基本实现环境质量、重点污染源、生态状况监测全覆盖，各级各类监测数据系统互联共享，监测预报预警、信息化能力和保障水平明显提升，监测与监管协同联动，初步建成陆海统筹、天地一体、上下协同、信息共享的生态环境监测网络。
根据调研大部分企业具备简单治理技术，即将生产车间内生产工艺所产生的VOCs污染物通过管道集气罩收集后通过活性炭吸附装置处理以后进行排放，但园区内存在着有组织排放超标和无组织排放的问题，为督促企业改进生产工艺和治理装置，减少无组织排放，建议园区部署网格化区域监控系统。
VOCs在线监测系统方案1. 系统简介VOCs（挥发性有机物）在线监测系统是一种用于实时监测和分析空气中挥发性有机物浓度的系统。
该系统利用现代化的传感器和数据处理技术，可以实时监测空气中的VOCs浓度，并将数据传输到监测中心进行分析和处理。
本文档将介绍VOCs在线监测系统的方案。
2. 系统组成VOCs在线监测系统由以下组件组成：2.1 传感器传感器是VOCs在线监测系统的核心组件，用于测量空气中的VOCs浓度。
传感器通常采用化学传感原理，如基于电化学或光学原理的传感器。
传感器具有高灵敏度、快速响应和稳定性等特点，可以准确地监测空气中的VOCs浓度。
2.2 数据采集设备数据采集设备用于接收传感器的信号，并将其转化为数字信号进行处理和存储。
数据采集设备通常具有多个输入通道，可以同时接收多个传感器的信号。
数据采集设备还具有数据存储功能，可以将监测数据保存到本地或远程服务器。
2.3 数据传输模块数据传输模块用于将监测数据从数据采集设备传输到监测中心。
数据传输模块可以通过有线或无线网络进行数据传输。
常用的数据传输方式包括以太网、无线局域网和移动网络等。
2.4 监测中心监测中心是VOCs在线监测系统的数据处理和管理中心。
监测中心接收来自数据传输模块的监测数据，并进行数据分析和处理。
监测中心可以生成监测报告、实时监测图表和预警信息等。
同时，监测中心还提供远程访问接口，用户可以通过Web界面或移动应用程序访问监测数据和报告。
3. 系统工作流程VOCs在线监测系统的工作流程如下：1.传感器测量空气中的VOCs浓度，并将数据发送到数据采集设备。
2.数据采集设备将监测数据转化为数字信号，并存储到本地或远程服务器。
3.数据传输模块将监测数据从数据采集设备传输到监测中心。
4.监测中心接收监测数据，并进行数据分析和处理。
5.监测中心生成监测报告、实时监测图表和预警信息等。
6.用户通过Web界面或移动应用程序访问监测数据和报告。

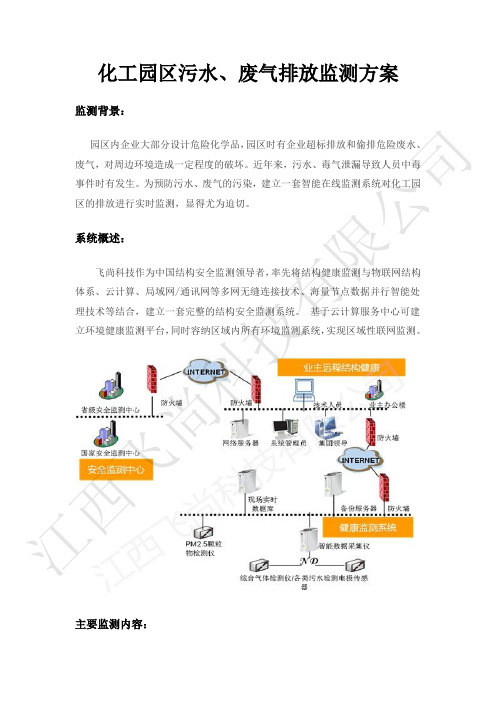

化工园区污水、废气排放监测方案监测背景：园区内企业大部分设计危险化学品，园区时有企业超标排放和偷排危险废水、废气，对周边环境造成一定程度的破坏。
近年来，污水、毒气泄漏导致人员中毒事件时有发生。
为预防污水、废气的污染，建立一套智能在线监测系统对化工园区的排放进行实时监测，显得尤为迫切。
系统概述：飞尚科技作为中国结构安全监测领导者，率先将结构健康监测与物联网结构体系、云计算、局域网/通讯网等多网无缝连接技术、海量节点数据并行智能处理技术等结合，建立一套完整的结构安全监测系统。
基于云计算服务中心可建立环境健康监测平台，同时容纳区域内所有环境监测系统，实现区域性联网监测。
主要监测内容：江西飞尚科技有限公司污水排放监控设计方案工业废水在线监测总体工作流程污水排放监测主要包括PH 值、溶解氧、电导率、化学需氧量、浊度、总磷、总氮、重金属、氨氮、雨量和流速等，并结合高清摄像机对排污口进行实时视频监控，为在线监测数据分析提供动态图像支撑。
江西飞尚科技有限公司废气排放监控设计方案工业废水在线监测总体工作流程废气排放监测主要包括有组织排放烟气和无组织排放废气两大类。
对于通过烟囱且高度大于15M 的烟气排放监测，采用CEMS 烟气在线监测系统对PM2.5\PM10颗粒、SO2、CO、CO2、NOx、温度/压力/流速等进行在线监测；对于江西飞尚科技有限公司其它不经过烟囱排放的废气，通过在企业四周安装光离子气体检测仪，另少数特定企业内部安装电子鼻进行监测，可全面有效地对企业的危险废气的排放情况进行监控。
废气排放监测项及使用仪器列表实现功能：（1）报警与查询：基于地图实时展示监测站点的运行状态信息，方便对监测站点快速访问查询，数据异常可及时触发报警机制。
（2）监测点实时监控：能实时展示污染源排口在线监测数据、设备运行状态、通讯状态、企业状态，并统计显示实时在线联网率，可基于GIS 快速定位、查看企业具体信息。
（3）数据统计分析：可按区域、流域、企业类别、排放去向、排口类型、关注程度等对污染物排放情况进行同比、环比分析，并支持单个或多个排口的趋势对比分析。
国家化工园区有毒有害气体环境风险预警体系试点项目我国化工企业园区化趋势日益加深。
据统计，当前我国已建省级以上化工园区112个、地市级化工园区305个，县级化工园区829个，集中了全国约42.3%的规模以上化工企业。
这些化工园区，有毒有害气体储量更大，类型更为复杂，周边的人口也更为密集，部分化工园区周边聚集着上百万的人口，潜在的环境风险形势极为严峻。
此次试点工作确定了16个重点化工园区开展国家有毒有害气体环境风险预警体系试点工作，分别是江苏南京化学业园区、天津临港经济区、浙江省化学原料药基地临海园区、广东惠州大亚湾经济技术开发区、河北沧州临港经济技术开发区、重庆长寿经济技术开发区、青海西宁经济开发区甘河工业园区、宁夏宁东能源化工基地、河南濮阳经济技术开发区、山东鲁西化工新材料园区、天津大港化工功能区、广东南沙小虎岛化工园区、广东湛江临港化工园区、江苏宜兴化工园区、江苏扬州化工园区、浙江嘉兴新材料化工园区。
江苏南京化学工业园确定了氯气、硫化氢、氨气、氯化氢、苯以及甲苯、二甲苯、苯乙烯、氯苯、二硫化碳等10种物质作为重点预警因子。
天津临港经济区确定了氯气、硫化氢、氨气、氯化氢、苯以及丙烯腈、一氧化碳、甲苯、二甲苯、苯乙烯、丁二烯、苯并芘等12种物质作为重点预警因子。
浙江化学原料药基地临海园区确定了氯气、硫化氢、氨气、氯化氢、苯以及甲苯、氟化氢、氰化氢等8种物质作为重点预警因子。
广东惠州大亚湾经济技术开发区确定了硫化氢、氨气、氯化氢、苯以及甲苯、二甲苯、苯乙烯等7种物质作为重点预警因子。
河北沧州临港经济技术开发区确定了光气、氯气、硫化氢、氨气、氯化氢以及氰化氢等6种物质作为重点预警因子。
重庆长寿经济技术开发区确定了光气、氯气、硫化氢、氨气、氯化氢、苯以及甲苯、二甲苯、丙酮、三氯甲烷、氰化氢等11种物质作为重点预警因子。
青海西宁经济开发区甘河工业园区确定了氯气、硫化氢、氨气、氯化氢、苯以及氟化氢等6种物质作为重点预警因子。
智慧化工园区的建设方案随着工业化进程的不断深入，化工产业在经济发展中发挥着越来越重要的作用。
然而，化工产业的发展也面临着一系列的挑战，如环保、安全等方面的问题。
为了实现化工产业转型升级，建设智慧化工园区已成为许多地方政府和企业的共同选择，下面就智慧化工园区建设方案进行讨论。
一、主要内容智慧化工园区建设主要包括以下几个方面：1. 环保系统：化工园区作为重要的产业集聚区，对环境污染的排放问题一直是重视的对象。
因此，在建设智慧化工园区时，环保设备和管理系统是必不可少的。
应该在园区内增加污染处理设施，建立智能监测系统，对污染源实行全面监管。
2. 安全系统：在化工生产中，由于原料和产品存在危险性，一旦事故发生，不仅会影响园区企业的经济利益，更会对周围的居民和环境造成不可估量的损失。
因此，在建设智慧化工园区时，应该加强安全管理，增加安检设备，建立远程监管系统，从技术、人员和管理三个方面确保园区安全。
3. 信息系统：在化工园区中，各企业之间存在管理信息难以互通的情况，这不利于化工产业的发展。
因此，在建设智慧化工园区时，应该建立信息共享平台，到期提供化工产业的信息，促进企业之间的合作和发展。
二、具体措施1. 建立环保设施和管理系统智慧化工园区环保设施包括污水处理设施、废气处理设施、压缩垃圾设备等。
通过科学合理地设置和运用这些设施，可以达到化工园区的全面监管和管理。
污染源实行全面监管，要求企业全面治理污染源，建立自动监测站，对园区内的废气、废水、固体废物等污染物进行全时段、多点位、实时在线监测，并将监测数据实时传输到监测中心。
以及实施“零排放”目标，达到循环经济的最终目标。
2. 增加安全管理和设施智慧化工园区安全管理和设施主要包括安全宣传教育、应急预案制定、安全巡查和安检设备等。
需要设置多个安检站点，以及建立园区安防智能化监管系统，实现对园区内企业生产环节的实时监控，重点防范因化学品泄漏、火灾等事故带来的风险。
3. 建立信息共享平台智慧化工园区的信息共享平台需通过技术手段将企业生产管理信息及园区安全、环保、规划等信息集中采集到监测中心，并实现数据共享，打造全方位的智慧型化工园区管辖体系，实现园区信息资源的整合与共享。
化工园区环保在线监控系统解决方案1000字化工园区环保在线监控系统是指利用现代化信息技术手段，通过对化工园区污染源的监控、分析、预警和管理，达到对环境保护的有效监管和管理的系统。
下面是化工园区环保在线监控系统的解决方案。
一、方案设计1. 设计目标化工园区主要有废水、废气和固体废弃物等污染源，需要对这些污染源进行实时监控，以达到环保监管和管理的目的，同时提高化工园区的环境治理水平。
2. 体系结构本系统采用C/S结构，客户端设备主要为PC机、平板电脑及移动设备等终端设备，通过各种通信方式与服务器进行数据交互。
服务器端主要采用集群方式部署，以保证系统的可靠性、稳定性和高性能。
3. 系统功能(1) 数据采集：实时采集化工园区各类污染源的数据，包括废水污染物监测数据、废气排放数据、固体废弃物处理数据等。
(2) 数据存储：将采集到的数据存储到数据库中，建立起各种污染源与污染因子的关系模型，以及数据分析和报表生成等。
(3) 数据分析：通过对采集到的数据进行分析和处理，以计算化工园区的环境质量指数和各项污染物排放量等指标，为环保监管和管理提供依据。
(4) 数据预警：根据化工园区污染源的情况，建立相应的预警机制，对于异常数据进行警示，并进行反应及时的处理措施。
(5) 数据报表：系统能够根据用户需求生成各种报表，以及实现其他附加的功能。
二、系统实现1. 系统框架系统框架采用Java语言开发，前端采用JSP、HTML等技术，后端采用Spring、Mybatis、Hibernate等技术，以及MySQL、Oracle等数据库，实现数据的存储、处理和管理。
2. 系统模块系统主要有以下模块：(1) 数据采集模块：实时采集化工园区各类污染源的数据。
(2) 数据存储模块：采用MySQL、Oracle等数据库，将采集到的数据存储到数据库中。
(3) 数据分析模块：计算化工园区的环境质量指数和各项污染物排放量等指标，为环保监管和管理提供依据。
烟气在线监测系统技术方案一、引言烟气排放对环境和人体健康产生很大的影响，因此监测和控制烟气排放是非常重要的。
传统的烟气监测方法主要采用离线采样和分析的方式，这种方式不仅浪费时间和资源，而且监测成本较高。
为了解决这一问题，烟气在线监测系统应运而生。
本文将介绍烟气在线监测系统的技术方案。
二、系统架构1.烟气采样系统：烟气采样系统的作用是将烟气从源头吸入系统，进行浓度分析。
烟气采样系统需要考虑烟气的采样点、流速和温度等参数，以确保采样的准确性。
2.传感器：传感器是烟气在线监测系统的核心部件，用于检测烟气中的各种有害气体成分和颗粒物。
传感器可以根据需要选择单一参数或者多参数检测仪器，如SO2传感器、CO传感器、颗粒物传感器等。
3.数据采集与处理系统：数据采集与处理系统主要负责采集传感器的输出信号，并对信号进行处理和分析。
数据采集与处理系统需要有强大的计算和存储能力，以确保数据的实时性和准确性。
4.通信系统：通信系统用于将采集和处理后的数据传输到远程监控中心或者其他终端设备上。
通信系统可以采用有线或者无线通信方式，例如以太网、4G、LoRa等。
三、关键技术和功能1.高精度传感器：烟气在线监测系统需要使用具有高精度、高灵敏度的传感器，以确保监测数据的准确性。
传感器的选择应根据监测对象的不同有所区别，如颗粒物传感器要能够准确检测不同粒径的颗粒物。
2.数据采集与处理技术：数据采集与处理系统需要具备数据的实时采集、存储和分析处理能力。
可以采用先进的实时数据库技术和数据分析算法，从大量数据中提取有用信息，并产生相应的报表和分析结果。
3.可视化管理界面：系统应提供直观的可视化管理界面，方便用户实时监测和管理烟气排放情况。
界面可以采用图表、报表等方式展示监测数据和统计结果，并支持用户自定义查询和导出功能。
4.报警与预警功能：系统应能够对超过安全标准的烟气排放进行报警和预警。
可以通过声音、图像、短信、邮件等方式提醒相关人员及时采取措施。
企业厂界废气在线监测技术方案企业工厂界废气在线监测技术方案可以包括以下几个方面的内容：1. 传感器选择与安装：使用合适的传感器来监测不同种类的废气排放。
例如，可以使用气体传感器来监测常见的废气成分（如二氧化硫、二氧化氮、一氧化碳等），同时可以选择颗粒物传感器来监测悬浮颗粒物的浓度。
传感器的安装应考虑到监测点的位置、气流情况以及传感器的保护措施。
2. 数据采集系统：建立一个废气在线监测系统，能够实时采集传感器的数据，并将数据进行处理、存储和传输。
数据采集系统可以包括数据采集仪器、数据存储设备以及数据传输通道。
此外，可以考虑使用无线通信技术来实现远程监测与数据传输。
3. 数据处理与分析：采集到的废气数据需要进行处理和分析，以获得有关废气排放的相关信息。
可以使用数据分析软件来处理数据，提取出关键指标和趋势，如废气浓度、排放量等。
同时，还可以对数据进行实时监测和报警，当废气浓度超过预定的阈值时，及时发送报警信息。
4. 数据报告与监管：将废气监测数据整理成报告，以满足监管要求。
报告应包括废气排放情况的详细信息，如时间、地点、废气成分、浓度等。
此外，还可以使用数据可视化工具来展示废气监测结果，以便管理者和监管机构能够更直观地了解废气排放的情况。
5. 系统维护与管理：建立一个定期维护和管理计划，保证废气在线监测系统的正常运行。
维护工作包括传感器的校准、仪器设备的维修保养、数据存储设备的备份与管理等。
此外，还应建立一个相应的数据安全措施，确保废气监测数据不受未经授权的访问和篡改。
综上所述，企业工厂界废气在线监测技术方案应包括传感器选择与安装、数据采集系统、数据处理与分析、数据报告与监管以及系统维护与管理等方面的内容，以实现废气在线监测的有效运行。
化工厂污染物监测方案一、背景介绍随着化工行业的快速发展，化工厂对环境的影响也越来越大。
为了减少化工厂对环境的污染，保护生态环境，制定一套科学合理的化工厂污染物监测方案是非常必要的。
二、监测目标1.监测化工厂的废水排放情况，包括化工废水中的五大指标（氨氮、总氮、总磷、化学需氧量、生化需氧量）等污染物的浓度。
2.监测化工厂的废气排放情况，包括化工废气中的主要有害气体（二氧化硫、氮氧化物、挥发性有机物等）等污染物的浓度。
3.监测化工厂周围环境空气中的污染物浓度，包括细颗粒物、可吸入颗粒物等。
4.监测化工厂对地下水的影响，包括地下水中的有机物和重金属等污染物的浓度。
三、监测方法1.废水监测：采取定点抽取法，每日固定时间在化工厂废水排放口进行样品收集。
测量收集样品的温度、PH值等基本参数，并采用标准化学方法分析废水中的各项污染物的浓度。
2.废气监测：采取现场连续监测法，安装废气监测设备，连续监测废气排放口的污染物浓度。
检测的参数包括气体浓度、温度、流速等。
3.环境空气监测：设置多个监测点位，定期采集空气样品进行分析，监测细颗粒物、可吸入颗粒物等污染物浓度。
同时，结合区域环境数据，进行趋势分析，评估化工厂对周边环境的影响。
4.地下水监测：设置多个监测井，定期进行地下水样品的采集和分析，监测有机物、重金属等污染物浓度。
采样时，需注意保证样品的代表性。
四、监测数据处理与评估1.将监测数据整理并进行统计和分析，得出每个监测点的污染物浓度变化情况。
2.结合国家和地方法律、法规、标准，以及环境质量标准，对监测数据进行评估，分析化工厂排放对环境的影响是否符合规定和标准。
3.对于不符合标准的监测数据，要进行原因分析，并提出相应的治理措施，确保化工厂的污染物排放达到环境质量要求。
4.撰写监测报告，向有关部门进行汇报。
五、监测周期与频率1.废水监测：每日进行一次，连续监测。
2.废气监测：连续监测，每分钟进行一次记录。
3.环境空气监测：每月进行一次，连续监测7天。
第44卷 第7期 2017年7月天 津 科 技TIANJIN SCIENCE & TECHNOLOGYV ol.44 No.7Jul. 2017收稿日期：2017-06-19管理与创新南京化工园废气在线监测系统方案杨世洪(天津市七一二通信广播股份有限公司 天津300462)摘 要：南京化工园是一个以石油化工和石油深加工为主的产业基地，目前南京地区的化工企业主要集中在南京化工园区。
以该园区的废气在线监测系统的调研、安装为例，介绍了VOCs 挥发性有机物在线监测系统、烟气连续在线监测系统、电化学在线监测系统的组成、安装和调试。
关键词：挥发性有机物监测系统(FID&PID ) 废气连续在线监测系统(CEMS ) 电化学传感器 中图分类号：X84 文献标志码：A 文章编号：1006-8945(2017)07-0023-04Scheme of Exhaust Gas Online Monitoring System in Nanjing ChemicalIndustrial ParkYANG Shihong(Tianjin 712 Communication & Broadcasting Co.，Ltd.，Tianjin 300462，China )Abstract ：Nanjing Chemical Industrial Park is an industrial base featuring petrochemical engineering and petroleum deep processing ．At present ，most chemical enterprises in Nanjing are located in the park ．This paper takes the investigation and installation of CEMS in the park as an instance to introduce the composition ，installation and debugging of VOCs online monitoring system ，CEMS and Electro Chemical Sensor online monitoring system. Key words ：FID&PID ；CEMS ；electro chemical sensor0 引 言位于南京大厂的南京化工园是一个以石油化工和石油深加工为主的产业基地，目前南京地区的化工企业主要集中在南京化工园区，园区约45,km 2，有130多家生产企业。
近年来，随着社会的不断进步，公众的环保意识逐步增强。
2016年6月20日，化工园环保局下发了《化工园区第二批企业废气在线监测工作要求》(简称《化工园工作要求》)，对园区所辖未安装在线监测的企业进行安装。
我公司作为第 1批废气监测设施建设工作考核通报中前3名安装单位，对环保局组织随机抽取的33家企业进行前期调研、设备选型、制定技术方案、施工调试、在线联网等工作，并于2017年3月份完成验收。
1 前期调研我公司在2016年9月份安排技术人员根据《化工园工作要求》对园区33家企业进行了为期一个月的前期调研，并提供调研报告，由环保局、企业进行审核确认。
本次调研选用美国热电公司Thermo Fisher Scientific 的便携仪器TV A2020C ，该仪器通过真空泵由手柄采样口进行采样，抽取的样气分别经过PID 通路和FID 通路，经过传感器响应后得出示值，结合企业排口类型以及环评报告中的监测因子、排放量等确定现场安装设备的监测方法和设备类型。
经调研发现VOC 排口56个，废气类无机排口32个，废气特征因子排口18个(详细参考表1)。
2 设备选型2.1 测试方法(见表1)2.1.1 非甲烷总烃采用氢火焰离子检测FID+气相色谱法除甲烷以外的碳氢化合物(其中主要是C2～C8)的总称(这里指技术规范规定的条件下，用氢火焰离子监测器所测得的除甲烷以外的碳氢化合物及其衍生物的总量)以碳计，选用在线监测方法为“FID+气·24· 天 津 科 技 第44卷 第7期相色谱”，即固定源挥发性有机物在线检测系统。
对于有机废气工艺排口将采用该系统。
表1 调研结果Tab.1 Investigation results企业类型 厂家数量监测因子监测指标监测方法1化工 (石油、无机、有机)18VOC ，NMHC 、苯酚+二甲苯、丙酮、醇类、烟尘、SO 2、CO 、HCL 、HN 3、NO x 、氨和异丙胺废气、废水、排气塔、碱洗塔、焚烧炉、VOC 处理排口、实验室排口等非甲烷总烃(NMHC )、 甲苯、二甲苯、烟尘和无机物排口等监测。
FIDPID CEMS 电化学2 塑料及橡胶制品 2聚乙烯、H 2S 、CS 2、NMHC 、丙烯晴聚合排口、后处理排口、无机物排口等非甲烷 总烃、H 2S 、CS 2、丙烯晴等电化学监测。
FID PID 电化学3涂料、合成树脂 3 SO 2、NO x 、H 2S 、烟尘、NMHC 、甲苯、乙 醇、苯乙烯、HCL 、CL 2、NO x 、CO 、NH 3、NMHC 、烟尘 锅炉排口、颗粒物排口、树脂排口和色漆车间等非甲烷总烃，烟尘、SO 2、NO x 等无机物监测。
FID PID CEMS 烟尘仪4环境处理及其他 6甲醇、非甲烷总烃、硫化氢、臭气、氨、硫化氢、氨气、酸性，二氧化硫。
氯化氢、甲苯、丙烯酸丁酯、DMF 、醋酸、 醋酸乙烯脂、乙醇、醋酸正丙酯VOC 治理、废气废水处理、料废仓储和化验室排放等非甲烷总烃监测。
FID 5医药 4乙醇、乙醚、氨气、丙酮、粉尘、甲酰胺、甲醇、氯化氢、二氯甲烷、乙酸乙酯、H 2S车间工艺、污水池等排口非甲烷总烃HCL 、 NH 3、H 2S 等无机物监测。
FID PID 烟尘仪电化学2.1.2 光离子PID 测试方法光离子气体传感器(PID )采用光离子电离气体原理进行气体检测，PID 固定源挥发性有机气体监测系统适用于混合气体中挥发性有机物总含量的测定，对于呼吸阀、储罐呼吸孔等有机物排口采用此方法进行监测。
2.1.3 烟气排放连续监测系统(CEMS)CEMS 的气体分析采用抽取冷干法，支持SO 2、NO x 、O 2、颗粒物、流量、温度、压力、湿度等标准八参数的测试。
O 2和NO x 采用紫外差分法，烟尘测量采用激光后散射法，流量测量采用差压式流量计，温度测量采用铂电阻法，对于焚烧炉、锅炉废气、水洗或碱洗塔和车间工艺排口将采用烟气排放连续监测 系统。
2.1.4 电化学传感器监测无机物电化学传感器通过与被测气体发生反应并产生与气体浓度成正比的电信号来工作。
典型的电化学传感器由传感电极(或工作电极)和反电极组成，并由一个薄电解层隔开。
气体首先通过微小的毛管型开孔与传感器发生反应，然后是疏水屏障层，最终到达电极表面。
采用这种方法可以允许适量气体与传感电极发生反应，以形成充分的电信号，同时防止电解质漏出传感器。
园区企业无机物类型包括了HCl 、Cl 2、NH 3、CS 2、H 2S 、丙烯晴等传感器，对于焚烧炉、车间、实验室、呼吸阀等工艺和非工艺排口将采用电化学监测系统进行监测。
2.1.5 激光散射发烟尘浓度在线测试烟尘浓度在线监测仪采用激光后向散射测试原理完成对被测烟道的烟尘浓度测定。
烟尘浓度在线监测仪内嵌的高稳定激光信号源穿越烟道，照射烟尘粒子，被照射的烟尘粒子将反射激光信号，反射的信号强度与烟尘浓度成正变化。
烟尘浓度在线监测仪检测烟尘反射的微弱激光信号，通过特定的算法即可计算出烟道烟尘的浓度。
对于医药精致车间、树脂包装、油炉尾气等排口将采用独立烟尘测试仪。
2.2 设备选型根据《化工园工作要求》，结合前期调研结果，工艺排口的有机废气排口(包括VOC 治理排口)监测中存在有机污染物但PID 不响应的均安装FID 监测设备，其余安装PID 在线监测设备，无机废气排口安装CEMS 或烟尘监测设备；非工艺排口如呼吸阀、实验室排放口、储罐呼吸孔等安装电化学传感器监测设备，所有设备均连接数采仪，经环保局专用SIM 通过4G 网络与平台实现实时在线监测。
根据前期调研结果以及环保局技术要求确定了设备选型，参考表1，最终确定固定源挥发性有机物在线监测系统44套(FID )，固定源VOC 在线监测(PID )监测系统10套，烟气连续在线监测系统(CEMS )7套，NH 3、Cl 2等电化学在线监测系统18套，独立烟尘测试仪24台。
2017年7月杨世洪：南京化工园废气在线监测系统方案·25·3 系统构成和技术方案3.1 系统组成3.1.1非甲烷总烃在线监测(FID)系统组成图1非甲烷总烃在线监测(FID)系统Fig.1Non-methane hydrocarbon FID system由上图1所示，整个系统包括烟气采样器、伴热管线、气体预处理系统、分析仪、温压流检测器、反吹系统、中央控制系统。
烟气采样器从烟道中采取样气，进行初步过滤烟道中的大粉尘颗粒，由采样单元、加热单元、过滤单元和反吹单元共同组成，适应各种高温、高湿、高油气环境中进行烟气采样。
器具有反吹功能，是用清洁的压缩空气吹扫附在过滤器外表面的浮尘，将其吹扫回烟道内。
分析仪分析样气中非甲烷总烃组分的浓度值。
干燥洁净的样气进入分析仪后，有六通阀定量管定量分析。
同时将检测的数据存储，供后期综合分析、制表。
同时根据温压流数据，综合分析烟道甲烷、非甲烷总烃及三苯组分排放量。
分析仪将以上数据经数采仪通过无线网络传输至环保局监控平台。
3.1.2烟气连续监测在线系统(CEMS)组成CEMS系统由置于烟囱上的采样探头，以及置于小屋中的分析机柜、标气和空压机组成。
其中采样探头负责烟气采样，高温伴热避免烟气中水蒸汽冷凝，内置陶瓷滤芯用于过滤烟气中的粉尘；粉尘仪用于测量烟囱粉尘浓度，温压流湿用于测量烟囱内烟气的温度、压力和流速；分析机柜负责抽取烟气，并直接测量NO x；标气用于校准分析仪表；空压机(选配件)产生压缩空气，用于对伴热管线、采样探头、温压流湿进行定期反吹。
数据经数采仪与环保局平台连接实现实时在线监控(见图2)。
3.1.3固定源VOC在线监测(PID)系统组成系统主要由3部分组成：烟气采样和预处理单元、分析机柜单元、温压流检测器单元，数据经485接口连接数采仪，实现数据在线监测。
图2烟气连续监测在线系统(CEMS)Fig.2Continuous Emission Monitoring System(CEMS) 3.1.4电化学在线监测系统组成系统主要由简易采样探杆和伴热带、预处理系统和电化学传感器分析系统组成，数据经485接口连接数采仪，实现数据在线监测。
