常用管接头介绍及对比

PPR管接头的名称型号及尺寸
本文档提供了PPR（聚丙烯随机共聚物）管接头的常见名称、型号和尺寸。

PPR管接头是一种常用的管道连接件，用于连接不同的PPR管道，以实现管道系统的搭建。

常见的PPR管接头名称
1.直接连接式（直接加固型）：这种类型的PPR管接头是最常见的一种。

它包括直接接头、直通接头、三通接头等。

直接连接式的PPR管接头通常用于直线管段的连接。

2.减压式（减压开孔型）：减压式PPR管接头具有减压开孔设计，适用于高压管路系统，可有效缓解压力。

3.简易式（快速连接型）：简易式PPR管接头采用快速连接设计，方便快捷安装和拆卸。

它通常用于临时或经常需要更换的管道系统。

常见的PPR管接头型号和尺寸
下表列出了几种常见的PPR管接头型号及其尺寸。

型号 | 连接口径（毫米） | 适用管径范围（毫米） |
TT。

| 20.| 20.|
TE。

| 20.| 25.|
ET。

| 25.| 20.|
EE。

| 25.| 25.|
TEE。

| 20x20.| 25.|
ETE。

| 25x20.| 20.|
EEE。

| 25x25.| 25.|
请注意，上述表格仅列出了一些常见的PPR管接头型号和尺寸，实际使用时应根据具体需求选择合适的型号和尺寸。

以上是关于PPR管接头的名称、型号和尺寸的简要介绍。

如果需要更详细的信息或有其他相关问题，请随时与我们联系。

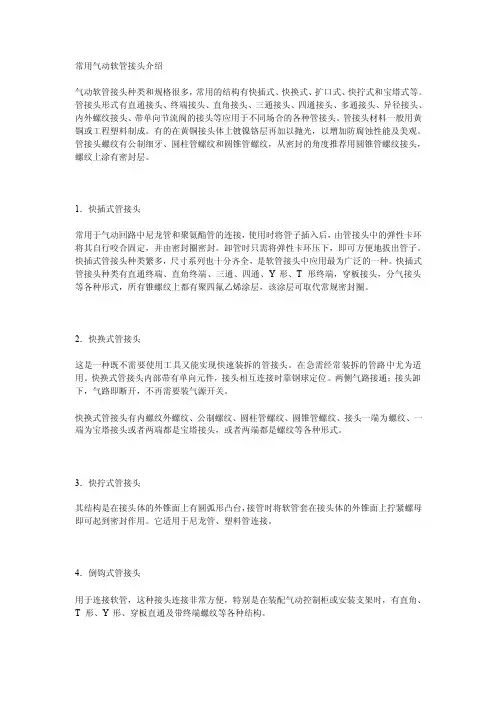

常用气动软管接头介绍气动软管接头种类和规格很多，常用的结构有快插式、快换式、扩口式、快拧式和宝塔式等。

管接头形式有直通接头、终端接头、直角接头、三通接头、四通接头、多通接头、异径接头、内外螺纹接头、带单向节流阀的接头等应用于不同场合的各种管接头。

管接头材料一般用黄铜或工程塑料制成。

有的在黄铜接头体上镀镍铬层再加以抛光，以增加防腐蚀性能及美观。

管接头螺纹有公制细牙、圆柱管螺纹和圆锥管螺纹，从密封的角度推荐用圆锥管螺纹接头，螺纹上涂有密封层。

1．快插式管接头常用于气动回路中尼龙管和聚氨酯管的连接，使用时将管子插入后，由管接头中的弹性卡环将其自行咬合固定，并由密封圈密封。

卸管时只需将弹性卡环压下，即可方便地拔出管子。

快插式管接头种类繁多，尺寸系列也十分齐全，是软管接头中应用最为广泛的一种。

快插式管接头种类有直通终端、直角终端、三通、四通、Y形、T 形终端，穿板接头，分气接头等各种形式，所有锥螺纹上都有聚四氟乙烯涂层，该涂层可取代常规密封圈。

2．快换式管接头这是一种既不需要使用工具又能实现快速装拆的管接头。

在急需经常装拆的管路中尤为适用。

快换式管接头内部带有单向元件，接头相互连接时靠钢球定位。

两侧气路接通；接头卸下，气路即断开，不再需要装气源开关。

快换式管接头有内螺纹外螺纹、公制螺纹、圆柱管螺纹、圆锥管螺纹、接头一端为螺纹、一端为宝塔接头或者两端都是宝塔接头，或者两端都是螺纹等各种形式。

3．快拧式管接头其结构是在接头体的外锥面上有圆弧形凸台，接管时将软管套在接头体的外锥面上拧紧螺母即可起到密封作用。

它适用于尼龙管、塑料管连接。

4．倒钩式管接头用于连接软管，这种接头连接非常方便，特别是在装配气动控制柜或安装支架时，有直角、T 形、Y形、穿板直通及带终端螺纹等各种结构。

使用软管和软管接头应注意以下各点：（1）进行软管管路设计时应保证管路装拆和调试空间位置，避免机械装置对管路的干扰。

（2）接管前应用压缩空气除尽管路和接头中的杂质。

1、接头类 内丝接头外丝接头 刚性接头挠性接头 头双丝接头 内外牙游任仪表接头 头燃气表接头 管件的分类丝扣接头 平面游任阳丝游任 内外丝接头单丝接阴丝游任压力表接止阀接头 卡套式接头 扩口式接头 焊接接头承口接快速接头 气动快速接头 液压快速接头异径直通管道减震器有边接头 异径有边接头 直接头翻边接头管束 活接头半管接头旋转接头 管道修补器补偿器光面接头哈夫节 ♦关节接头.防盗接头可曲挠橡林接头 胶接头 传力接头鞍型接头2、弯头类 外接头卫生级接头卡箍胶管接头 格沟槽式弯头 卡套式弯头 /对焊弯头承插弯头可曲挠橡胶弯内牙弯头外牙弯头 内外牙弯头带边弯头头 hrldfid E-fdut i nt 驰带座弯头 异径弯头无缝弯头 法兰弯头 双3、三通类 承弯头卫生级弯头45O弯头180正三通异径三通斜三通Y 三通 鞍形三通 瓶型三通 沟槽式三通 机械三通对焊三通承插三通卡套三通内牙三通暖气专用三通 内外牙三通螺纹三通外牙三通消音三通 带边三通锻制三通 顺水三通 卫生级三通4、四通类 正四通 斜四通 平面四通机械四通 等径四通立体四通.对焊四通异径四通 丝扣四通承插四通无缝四通卫生级四通 5、异径管类 同心异径管沟槽式异径管卫生级异径管焊接异6、法兰类7、弯管类管 双承异径管内螺束节螺纹异径管 外螺束节高压异径平插法兰 平焊法兰 对焊法兰盲板法兰带颈法兰承插焊法兰卫生级法兰过桥弯管 压力表弯管8、管帽类 S 型弯管六角管帽 圆管帽对焊管帽 封头圆封头椭圆封头锥型封头堵头9、管配件无直边封头闷盖盲片堵头丝堵快装修补棒管卡六角卜申中华人民共和国国家标准管路系统的图形符号管路Graphical symbols for piping systems —Piping本标准规定「各类管路的图形符号。

本标准券效采用国际标也ISO 4067/1—84《技术制图一卫生、采暖、通风及管路输送用符号况1管路*方法•和方法：应今认避免在同•图样上同时使用。

常用管接头介绍及对比常用的管接头可以分为以下几种类型：法兰、螺纹、承插焊接和咬口四种。

每种连接方式都有其适用的场合和特点。

1.法兰连接：法兰是通过法兰盘上的螺钉将两个法兰连接在一起的一种连接方式。

法兰连接具有连接牢固、可拆卸、适用于高压和高温等特点。

法兰连接常用于需要频繁拆卸和维护的场合，如化工、石油、造纸等行业。

根据法兰的形状分为平焊法兰、对焊法兰、盲板法兰等。

2.螺纹连接：螺纹连接是通过螺纹将管件与管道连接在一起的一种连接方式。

螺纹连接具有连接简单、拆装方便、适用于小口径管道等特点。

螺纹连接常用于低压、小口径的管道系统，如家庭自来水、天然气等。

螺纹连接分为内螺纹和外螺纹两种。

3.承插焊接：承插焊接是通过将管道插进法兰或者焊接接头内，然后进行焊接固定的一种连接方式。

承插焊接具有连接牢固、密封性好、适用于高压和高温等特点。

承插焊接常用于需要抗压和密封性要求较高的场合，如石油、化工等行业。

4.咬口连接：咬口连接是通过将管件插入咬合环中，然后通过螺栓将两个咬合环连接在一起的一种连接方式。

咬口连接具有连接简单、拆装方便、适用于大口径管道等特点。

咬口连接常用于大口径的管道系统，如给水、燃气等。

下面是这四种管接头的对比：连接方式：法兰连接、螺纹连接、承插焊接和咬口连接之间的最大区别在于连接方式的不同。

使用场合：法兰连接适用于高压和高温的场合，能够提供较好的密封性；螺纹连接适用于低压和小口径的管道系统；承插焊接适用于需要抗压和密封性要求较高的场合；咬口连接适用于大口径的管道系统。

连接性能：法兰连接具有连接牢固、可拆卸的特点，但是需要额外的螺栓和密封垫片，并且安装和维护过程较为复杂；螺纹连接简单方便，但是密封性较差，容易出现漏水现象；承插焊接具有连接牢固、密封性好的特点，但是需要进行焊接，对操作人员的要求较高；咬口连接简单方便，但是仅适用于大口径管道，对背压要求较高。

成本和维护：法兰连接需要额外的螺栓和密封垫片，成本较高，同时维护和更换也较为复杂；螺纹连接成本较低，但是需要定期检查和维护以保证密封性；承插焊接成本较高，但是维护成本较低；咬口连接成本较低，但是需要定期检查咬合环的状况。

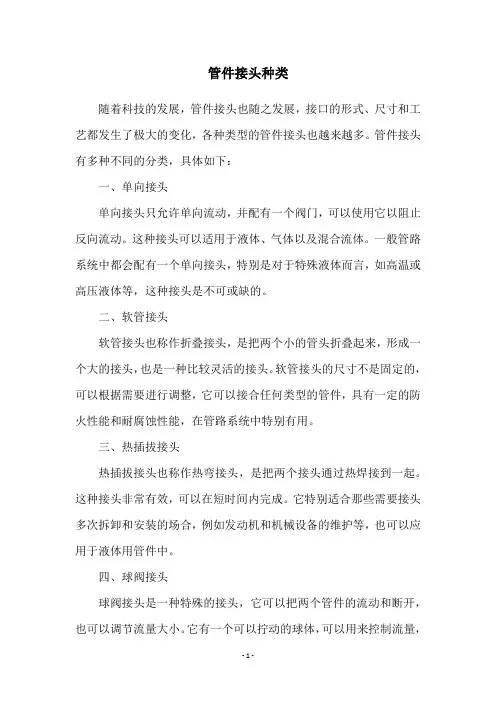

管件接头种类随着科技的发展，管件接头也随之发展，接口的形式、尺寸和工艺都发生了极大的变化，各种类型的管件接头也越来越多。

管件接头有多种不同的分类，具体如下：一、单向接头单向接头只允许单向流动，并配有一个阀门，可以使用它以阻止反向流动。

这种接头可以适用于液体、气体以及混合流体。

一般管路系统中都会配有一个单向接头，特别是对于特殊液体而言，如高温或高压液体等，这种接头是不可或缺的。

二、软管接头软管接头也称作折叠接头，是把两个小的管头折叠起来，形成一个大的接头，也是一种比较灵活的接头。

软管接头的尺寸不是固定的，可以根据需要进行调整，它可以接合任何类型的管件，具有一定的防火性能和耐腐蚀性能，在管路系统中特别有用。

三、热插拔接头热插拔接头也称作热弯接头，是把两个接头通过热焊接到一起。

这种接头非常有效，可以在短时间内完成。

它特别适合那些需要接头多次拆卸和安装的场合，例如发动机和机械设备的维护等，也可以应用于液体用管件中。

四、球阀接头球阀接头是一种特殊的接头，它可以把两个管件的流动和断开，也可以调节流量大小。

它有一个可以拧动的球体，可以用来控制流量，而且对管件具有保护作用，特别适合于处理液体比较复杂、压力较大的情况，是管路系统中常用的接头。

五、绝缘接头绝缘接头是用于管件绝缘的接头，目的是防止管件的热量损失，缩小管件的温度范围，从而提高系统的效率。

它主要用于低温环境，通常由橡胶或其他绝缘材料制成，可以有效降低系统的能耗，也可以延长管路系统的使用寿命。

六、法兰接头法兰接头是管件接头中所指的一种常见的接头，一般用于液体或气体管件。

它是由碳钢、不锈钢或其他金属材料制成，具有良好的密封性，不易渗漏，耐腐蚀性强，能够承受一定的压力，且连接简单方便，是管路系统中普遍采用的接头。

以上就是管件接头的主要分类，现代管路系统中采用的接头千变万化，也越来越先进，而管件接头的作用也是不可或缺的，它可以在最短的时间内将各种管件和设备进行连接，降低管件的温度、增加管件的使用寿命，为管路系统的效率提供了有力的保障。

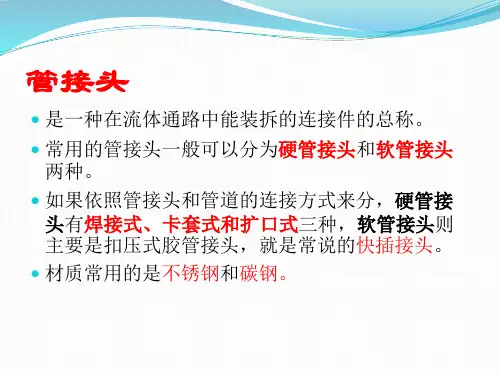

管接头种类管接头标准管接头是液压术语，是液压系统中连接管路或将管路装在液压元件上的零件，这是一种在流体通路中能装拆的连接件的总称。

具有端直通接头、直通接头、三通接头等种类，同时也分有液压软管、高压球阀、意图奇的快速接头等分类，其中最大的最显著的区别的就是液压的压力是大的惊人的，液压油管突然爆裂油的冲击力是很大的。

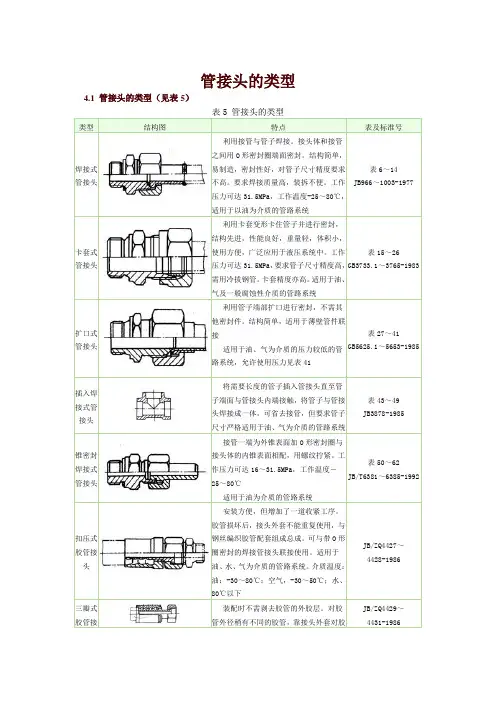

1概述(Pipe joints)液压术语，是液压系统中连接管路或将管路装在液压元件上的零件，这是一种在流体通路中能装拆的连接件的总称。

主要包括:焊接式、卡套式和扩口式。

2接头附件包括：螺母、卡套、扩口芯子、扩口套、扩口螺母。

3接头种类端直通接头、直通接头，三通接头、弯头、带活螺母接头、铰接接头、堵头、过渡接头等。

双卡套接头的组成：前卡环、后卡环、螺母。

材质常用的是不锈钢和铜。

公制、美制和英制螺纹标准。

NPT，PT，G都是管螺纹。

NPT是National (American) Pipe Thread的缩写，属于美国标准的60度锥管螺纹，用于北美地区.国家标准可查阅GB/T12716-1991PT是Pipe Thread 的缩写，是55度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家.常用于水及煤气管行业，锥度规定为1:16.国家标准可查阅GB/T7306-2000G是55度非螺纹密封管螺纹，属惠氏螺纹家族.标记为G代表圆柱螺纹。

国家标准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径，单位是英寸。

行内人通常用分来称呼螺纹尺寸，一吋等于8分，1/4吋就是2分，如此类推。

G就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老的国内螺纹标标注为Rc 外螺纹为R。

公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别。

液压油管接头种类1. 法兰连接法兰连接是一种常用的液压油管接头，通常用于高压、大口径的管路连接。

法兰连接的结构简单，安装和拆卸方便，安装时只需将两个法兰用螺栓紧密固定即可。

法兰连接有多种标准，如国标、美标、欧标等，不同标准的法兰连接尺寸和螺栓数量、大小等都不相同，因此在选择时需要注意。

2. 卡套连接卡套连接是一种常用的轻型液压油管接头，通常用于低压、小口径的管路连接。

卡套连接的结构简单，包括管端卡套、垫片、卡箍等部分，安装时只需将卡箍卡紧即可。

卡套连接适用于密封性要求不高的场合，但在高温、高压、腐蚀等环境下使用时需要注意。

3. 油泵接头油泵接头是连接油泵和油管的重要零件，其结构复杂，由多个部件组成。

油泵接头有多种型号，如单头、双头、三头等，不同型号的油泵接头适用于不同的油泵型号和油管尺寸。

油泵接头的质量对液压系统的正常运行有着重要影响，因此在选择和使用时需要注意。

4. 弯头接头弯头接头是一种常用的液压油管接头，用于连接两条管道并改变管道流动方向。

弯头接头有多种角度，如45度、90度、180度等，不同角度的弯头接头适用于不同的管道布局和流体流向。

弯头接头的制作材料有钢、铜、铝等多种，选择时需要根据使用环境和液压系统要求综合考虑。

5. 管端接头管端接头是一种将油管连接到液压元件上的重要零件，其结构简单，通常由管端接头本体和垫片两部分组成。

管端接头有多种型号和尺寸，根据不同的液压元件和油管尺寸选择使用。

管端接头的材料有钢、不锈钢、铜、铝等多种，选择时需要考虑使用环境和液压系统要求。

6. 快速接头快速接头是一种快速连接和断开液压系统管路的接头，通常用于需要频繁拆卸和更换的场合。

快速接头有多种型号和连接方式，如插头式、旋转式等，不同型号和连接方式的快速接头适用于不同的液压系统和管路布局。

快速接头通常由接头本体、密封垫圈和锁紧装置等部分组成，使用时只需将两个接头本体插入并锁紧即可。

7. 管接头管接头是一种用于连接同种材料、同口径的油管的接头，通常包括管接头本体、垫圈、卡箍等部分。

常见气管接头产品知识介绍气管接头产品的分类有很多，每种气管接头的特点和功能也大相径庭。

在一台设备中，不同的接入部位需要用到不同种类的气管接头，本文挑选了常见的几款气管接头产品，分别是快插接头、快拧接头、双卡套接头和VCR接头，所介绍的产品知识仅供读者进行参考。

1.快插接头快插接头的一个非常重要且突出的特点就是即插即用。

在种类众多的气管接头中，快插接头可以算是使用方式最为简便的产品之一。

在使用时只需要将管子手动插入快插接头内，无需借助任何额外的辅助工具，整个过程完全可以单手完成。

并且快插接头也支持管子进行反复多次的插拔操作。

但快插接头产品的一个明显特点在于其本身的气密性要弱于其他两类接头产品。

因此快插接头常被用于气动元件气缸及其控制元件的气路连接部分。

2.快拧接头快拧接头属于精密型气管接头产品，其接头采用卡压式连接方式，在软管连接领域内使用的最为广泛。

在实际使用时，需要先将软管端口对准插入快拧接头的连接端口处，再使用接头螺母对连接处进行紧固，目的在于利用接头螺母拧紧后产生的挤压力使快拧接头和软管的连接处处于良好的密封状态。

快拧接头与快插接头类似，同样能够实现快速连接且安装方式较为简便。

同时快拧接头的连接处的稳固性和气密性也非常优秀，能够保证工业气体在软管中的正常传输，且无需担心出现气体泄漏等问题。

3.双卡套接头相比于前两款气管接头而言，双卡套接头本身的结构和使用的配套零件都要复杂一些，且主要应用在金属管之间的连接。

其安装的步骤也更加复杂一些，首先需要将金属管插入双卡套接头的底部，再缓缓拧紧专用螺母，能够将卡套紧压在金属管端口处，最终实现良好的密封效果。

4.VCR接头VCR接头属于面密封气管接头的一种，其内部结构的精密性高，对连接配件的等级要求也非常严格。

其主要原理是利用金属垫片本身的形变能力，通过内、外螺纹互锁结构压迫垫片并使其变形，从而达到所需的密封效果。

VCR接头的洁净度和密封性表现非常优秀，因此非常适用于对洁净度和密封度要求高的半导体、精密电子仪器、医疗器械等行业。

管件（弯头、三通、异径管、管接头、管帽）知识在管系中改变走向、标高或改变管径以及由主管上引出支管等均需用管件。

由于管系形状各异、简繁不等，因此，管件的种类较多。

常用的管件有弯头、三通、异径管、管接头、管帽等。

一、弯头弯头是用来改变管道的走向。

常用弯头的弯曲角度为90°、45°和180°，180°弯头也称为U型弯管，也有特殊角度的弯头，但为数极少。

1、玛钢弯头玛钢弯头，也称可锻铸铁弯头，是最常见的螺纹弯头。

玛钢弯头的规格比较小，常用的规格范围为1/2～4英寸，按其不同的表面处理分镀锌和不镀锌两种。

这种玛钢管件，主要用于采暖，上下水管道和煤气管道上。

在工艺过程中，除需要经常拆卸的低压管道外，其他物料管道上很少使用。

2、压制弯头压制弯头，也称冲压弯头或无缝弯头，是用优质碳素钢、不锈耐酸钢和低合金钢无缝管等，在特制的模具内压制成型的。

其弯曲半径为公称直径的一倍半（R=1.5DN），在特殊场合下也可采用弯曲半径等于公称直径的弯头（R=1DN）。

其规格范围在DN20～600mm以内。

其壁厚范围与无缝钢管的表号一致。

压制弯头一般由专业制造厂或加工厂用标准无缝钢管冲压加工而成，出厂时弯头两端应加工好坡口。

3、冲压焊接弯头冲压焊接弯头，是采用板材经模具冲压成半块环形弯头，然后将两块半环弯头进行组对焊接成型。

其弯曲半径同无缝管弯头，规格范围为公称直径200mm以上。

4、焊接弯头焊接弯头，也称虾米腰或虾体弯头。

制作方法有两种：一种是在加工厂用钢板下料，切割后卷制焊接成型，多数用于钢板卷管的配套。

另一种是用管材下料，经组对焊接成型，其规格一般在200mm以上。

使用温度不能大于200℃，一般可在施工现场制作。

5、高压弯头高压弯头，是采用优质碳素钢或低合金钢锻造而成。

根据管道连接形式，弯头两端加工成螺纹或坡口，加工的精密度很高，要求管口螺纹与法兰口螺纹能紧密配套自由拧入并不得松动。

适用于压力22.0、32.0MPa的石油化工管道，常用规格范围为DN6～200mm。

仪表常用接头管件在工业自动化和仪器仪表领域，管件接头是不可或缺的重要部分。

它们被广泛用于管道、气瓶、仪表和其他各种应用中，以确保流体能够安全、有效地传输。

以下是仪表常用接头管件的详细介绍：1.管螺纹接头：这是一种常见的管件，用于将管道与其他设备或管件连接在一起。

管螺纹接头有英制和公制两种标准，通常由黄铜或不锈钢制成。

2.法兰接头：由两个平行的法兰盘和一个垫片组成，通过螺栓紧固在一起。

法兰接头具有较好的密封性能和较高的工作压力，常用于管道、阀门、压力容器等设备的连接。

3.焊接接头：通过焊接工艺将两个金属表面连接在一起。

焊接接头强度高、密封性好，适用于高温、高压、耐腐蚀等特殊场合。

4.卡套式接头：由一个外部套筒和一个内部卡环组成，通过挤压卡环来实现管路的连接。

卡套式接头具有较好的密封性和较高的工作可靠性，适用于各种流体管道的连接。

5.扩口式接头：利用管端的扩口实现连接。

扩口式接头安装方便、密封性好，适用于薄壁管道的连接。

6.专用接头：根据特定应用需求设计的接头，例如用于连接温度传感器的特殊接头。

专用接头通常具有特殊的形状、尺寸或连接方式。

7.快速接头：一种快速、简便的连接方式，通常由两个插口组成，通过插合实现管路的连接。

快速接头适用于需要频繁拆卸的场合。

8.转换接头：用于将一种接口或连接方式转换为另一种接口或连接方式。

例如，将螺纹接口转换为法兰接口。

转换接头适用于不同标准或特殊需求的连接。

9.缩口接头：一种将管子端部缩进并与其匹配的接头配合使用的接头，常用于需要特别密封效果的场合。

10.弯头和弯管：用于改变管路的方向或长度，有各种不同的弯曲半径和弯曲角度可供选择。

弯头和弯管在安装空间受限或需要改变流体流向的场合中非常有用。

以上就是仪表常用的一些接头管件，每种都有其特定的用途和应用场景。

正确选择和使用这些接头管件对于保证流体传输的安全性、可靠性和效率至关重要。

常用液压管路连接方式介绍和比较转载▼常用的液压管路连接方式包括：卡套接头连接、JIC37度接头连接、尾端成型连接（Walform）、承插焊接连接、对焊连接和GS非焊接法兰系统连接。

1. 卡套接头连接 - 压力范围：250 – 800 Bar；适用钢管尺寸范围：4 – 42 mm；适用材料：碳钢和不锈钢。

卡套式管接头由三部分组成：接头体、卡套、螺母。

当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。

优点：应用广泛成熟；零部件相对低价位；无需特殊机器。

缺点：仅适用于42mm以下的管路连接；不适用于薄壁管；安装时需要较大的安装空间和扭矩；不适用于高安全要求的工况；不能用于强烈振动、冲击和脉冲的工况。

2. JIC37度接头连接 - 压力范围：420 Bar（250 Bar，100 Bar）；适用钢管尺寸范围：6 –38 mm；适用材料：碳钢、不锈钢、黄铜、铜合金等。

JIC37度接头连接由三部分组成：接头体、衬套、螺母。

当衬套和螺母套入钢管后，用扩口设备在钢管管端扩口成型，再将接头体与螺母旋紧，通过锥面接触面刚性密封和O型圈密封。

优点：应用广泛成熟；适用材料范围广；安装简单方便；可重复拆装。

缺点：仅适用于38mm以下的管路连接；公称压力低（DNV标准除外）；不适用于厚壁管；需要扩口设备尾端成型。

3. 尾端成型连接（Walform） - 压力范围：250 – 800 Bar；适用钢管尺寸范围：4 – 42 mm；适用材料：碳钢、不锈钢、铜合金等。

Walform连接是卡套接头连接替代连接方式。

将母套入钢管后，用成型设备在钢管管端自动挤压成型，装入密封圈后，再将接头体与螺母旋紧，通过接头体和成型面的刚性密封以及密封圈密封。

优点：低扭矩且安全的安装；制作过程快速简单；技术先进无泄漏；可重复拆装。

缺点：仅适用于42mm以下的管路连接；需要成型设备尾端成型。

液压油管接头种类
1. 螺纹接头：这是最常用的液压油管接头。

它由两个螺纹套筒构成，它们深度匹配，并以螺纹方式连接在一起。

这种接头使用最广泛的螺纹是JIC和NPT。

2. 法兰接头：这种接头由两个平面法兰和密封圈构成，它们用螺栓紧固在一起，确保液压油管的紧密连接。

法兰接头通常用于高压和大流量的应用中。

3. 快插式接头：这种接头由两个连接器组成，它们通过一个弹簧机构快速连接或分离。

这种接头在需要频繁更换的情况下非常有用，可以快速拆卸液压系统的部件，而不会让工作人员浪费太多时间。

4. 锁扣接头：这种接头由一个锁扣和一个接头组成。

锁扣通过一个容器和一个锁扣槽与接头侧壁连接。

通过这种方式，锁扣可以非常紧密地锁住液压油管，避免在高压力或高温度下发生脱节。

5. 角度接头：这种接头在液压系统需要弯曲或转向的地方使用。

它可以旋转360度，并在各种方向切换管路，以确保液压系统能在正确的方向上流通。

管件的分类及图片对照管件分类管件是指用于连接管道的各种元件，根据连接方式和用途的不同，可分为以下几类：1.接头类接头类管件包括刚性接头、挠性接头、内丝接头、外丝接头、内外丝接头、单丝接头、双丝接头、丝扣接头、平面游任阳丝游任阴丝游任内外牙游任仪表接头、止阀接头、压力表接头、燃气表接头、卡套式接头、扩口式接头、焊接接头、承口接头、快速接头、气动快速接头、液压快速接头、异径直通管道、减震器、有边接头、异径有边接头、直接头、翻边接头、管束活接头、半管接头、旋转接头、吹扫接头、管道修补器、补偿器、哈夫节、光面接头、关节接头、防盗接头、可曲挠橡胶接头、传力接头、鞍型接头、卡箍胶管接头、格林接头等。

2.弯头类弯头类管件包括外接头、沟槽式弯头、卡套式弯头、对焊弯头、承插弯头、可曲挠橡胶弯头、内牙弯头、外牙弯头、内外牙弯头、带边弯头、带座弯头、异径弯头、无缝弯头、法兰弯头、双承弯头、卫生级弯头、45°弯头等。

3.三通类三通类管件包括弯头180°、正三通、异径三通、斜三通、Y三通、瓶型三通、机械三通、鞍形三通、沟槽式三通、对焊三通、承插三通、卡套三通、内牙三通、暖气专用三通、内外牙三通、螺纹三通、外牙三通、消音三通、顺水三通、带边三通、锻制三通等。

4.四通类四通类管件包括无缝三通、卫生级三通、正四通、斜四通、机械四通、等径四通、异径四通、平面四通、立体四通、沟槽四通、对焊四通、丝扣四通、承插四通、无缝四通、卫生级四通等。

5.异径管类异径管类管件包括同心异径管、偏心异径管、沟槽式异径管、卫生级异径管、焊接异径管、内螺束节螺纹异径管、外螺束节高压异径管等。

6.法兰类法兰类管件包括沟槽式法兰、平插法兰、平焊法兰、对焊法兰、高径法兰、盲板法兰、双承异径管等。

7.弯管类弯管类管件包括带颈法兰、承插焊法兰、卫生级法兰、过桥弯管、压力表弯管、急弯弯管、U型弯管、S型弯管等。

8.管帽类管帽类管件包括六角管帽、圆管帽、对焊管帽、封头、圆封头、椭圆封头、锥型封头、无直边封头、堵头、丝堵、快装堵头等。

管件接头种类管件接头是在管道系统中十分重要的部件，可以将管件连接起来，同时起到保护和装饰的作用，因此一般会按照实际使用需要选择合适的管件接头。

当前市场上有不同种类的管件接头，如内外螺纹接头、法兰接头、焊接接头以及膨胀接头等。

1.外螺纹接头内外螺纹接头是比较常用的一种管接头，它是由狭窄的内螺纹与外螺纹组成，内螺纹如同一层装饰，外螺纹则充当联结的作用。

内外螺纹接头的主要优点在于可以灵活的调整螺纹的长度，以轻松地将两管道相连接，螺纹接头的连接方式非常结实，常用于低压管道系统。

2.兰接头法兰接头是比较常用且使用简便的管件接头，它是由一个圆形环和一个垫圈组成，垫圈是在环上安装好以后插入到管件中间，利用环和垫圈之间的压力将管件连接起来。

法兰接头的好处是可以灵活的拆卸，以及安装容易，因此它一般用于高压的管道系统。

3.接接头焊接接头也是管道技术中非常常用的，它是把两种不同的管件用熔接或焊接的方式连接起来，它的特点在于连接的接头比较牢固，可以承受比较高的压力。

焊接接头也常用于高压的管道系统，很多时候会与法兰接头一起使用，以达到管道承受高压时的更好效果。

4.胀接头膨胀接头是由一块特殊设计的金属板组成，当金属板受到热胀冷缩时，可以将两个管件的内壁和外壁固定在一起。

它的优点是可以承受较大的内部压力，一旦松动也可以再次固定。

因此比较常用于电力行业和汽车行业的管道系统。

总之，管件接头是管道技术中十分重要的部件，可以将管件连接起来，同时起到保护和装饰的作用。

当前市场上有不同种类的管件接头，如内外螺纹接头、法兰接头、焊接接头以及膨胀接头等，每种接头均有其特有的特性和优点，应该根据应用需要选择合适的管件接头。

此外，安装和拆卸管件接头时，应该严格遵守操作规程，以确保管件的正确使用和保护。

管接头的样式和标准管接头是管道系统中连接管道的部件，它承担着连接和密封管道的功能。

不同的管道系统和使用需求会有不同类型和标准的管接头，下面我将详细介绍一些常见的管接头样式和标准。

1. 焊接型管接头焊接型管接头适用于要求高强度和密封性的管道系统。

常见的焊接型管接头有：对焊接头、弯头、三通和四通等。

对焊接头是最常见的类型，它通过将两根管道的末端对接在一起，然后进行焊接来实现连接。

弯头用于改变管道的方向，三通和四通则用于分流或合流管道流体。

2. 梯形接头梯形接头是一种特殊的管接头，它的设计使得管道在连接处的密封性更好。

梯形接头的外部形状像一个梯子，因此得名。

梯形接头适用于要求高压力和高温的管道系统。

3. 螺纹型管接头螺纹型管接头是一种简单方便的连接方式，适用于低压力和低温的管道系统。

常见的螺纹型管接头有螺纹插头、螺纹弯头和螺纹三通等。

螺纹插头适用于连接两根螺纹管道，螺纹弯头用于改变管道的方向。

4. 卡箍型管接头卡箍型管接头是一种通过夹紧管道实现连接的接头，它适用于要求快速拆卸和更换的管道系统。

卡箍型管接头一般由两段带有凹槽的夹紧板组成，通过螺栓将两段夹紧板紧密地固定在一起，从而夹紧管道。

在选择管接头时，需要根据具体的管道系统要求和使用环境来确定合适的样式和标准。

以下是一些常见的管接头标准：1. 美国标准：常见的美国标准管接头有ANSI B16.9、ASME B16.11和ASME B16.5等。

这些标准涵盖了不同类型和尺寸的管接头，适用于各种管道系统。

2. 欧洲标准：常见的欧洲标准管接头有EN 10253和EN 10242等。

这些标准规定了管接头的尺寸、材料和性能要求，适用于欧洲地区的管道系统。

3. 日本标准：常见的日本标准管接头有JIS B2309和JIS B2312等。

这些标准规定了日本地区管接头的设计和制造要求。

管接头是管道系统中不可或缺的部件，选择合适的管接头样式和标准可以确保管道系统的安全运行和有效连接。

镀锌管接头的型号通常根据其连接方式和用途来命名。

以下是一些常见的镀锌管接头型号：1.螺纹接头（Threaded Fittings）：螺纹接头是一种常见的连接方式，适用于螺纹镀锌管。

常见的螺纹接头型号包括：螺纹弯头（Elbow）：用于改变管道的流向，有90度和45度两种角度。

螺纹三通（Tee）：用于分支和合流流体，有等径和异径两种类型。

螺纹插头（Coupling）：用于连接两段螺纹镀锌管。

螺纹转换器（Reducer）：用于连接具有不同直径的螺纹镀锌管。

螺纹盖帽（Cap）：用于封堵管道末端。

2.焊接接头（Welded Fittings）：焊接接头适用于焊接连接的镀锌管。

常见的焊接接头型号包括：焊接弯头（Elbow）：用于改变管道的流向，有90度和45度两种角度。

焊接三通（Tee）：用于分支和合流流体，有等径和异径两种类型。

焊接插头（Coupling）：用于连接两段焊接镀锌管。

焊接转换器（Reducer）：用于连接具有不同直径的焊接镀锌管。

焊接法兰（Flange）：用于连接两个法兰端的镀锌管。

3.压力管件（Pressure Fittings）：压力管件通常用于高压管道系统。

常见的压力管件型号包括：压力弯头（Elbow）：用于改变管道的流向，有90度和45度两种角度。

压力三通（Tee）：用于分支和合流流体，有等径和异径两种类型。

压力插头（Coupling）：用于连接两段压力镀锌管。

压力转换器（Reducer）：用于连接具有不同直径的压力镀锌管。

4.法兰接头（Flanged Fittings）：法兰接头适用于需要易于拆卸的管道连接。

常见的法兰接头型号包括：法兰弯头（Elbow）：用于改变管道的流向，有90度和45度两种角度。

法兰三通（Tee）：用于分支和合流流体，有等径和异径两种类型。

法兰插头（Coupling）：用于连接两段法兰镀锌管。

上述列举的仅是常见的镀锌管接头型号，实际上还有其他类型的接头，如封头（Cap）、承插（Socket）、承插弯头（Socket Elbow）、承插三通（Socket Tee）等，这些接头具体应用于不同的管道系统和工程需求。
