宝山钢铁股份有限公司企业标准连续热镀铝锌合金镀层钢板及钢带(Q/BQB 425-2009 代替Q/BQB425-2005)1 范围本标准规定了连续热浸镀铝锌合金钢板及钢带的术语和定义、分类和代号、尺寸、外形、技术要求、检验和试验、包装、标志及检验文件等。
本标准适用于宝山钢铁股份有限公司生产的厚度为0.22mm～2.0mm的连续热镀铝锌合金镀层钢板及钢带，以下简称钢板及钢带。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 222-2006 钢的成品化学成分允许偏差GB/T 223 钢铁及合金化学分析方法GB/T 228-2002 金属材料室温拉伸试验GB/T 232-1999 金属材料弯曲试验方法GB/T 1839-2008 钢产品镀锌层质量试验方法GB/T 2975-1998 钢及钢产品力学性能试验取样位置及试样制备GB/T 4336-2002 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）GB/T 8170-2008 数值修约规则与极限数值的表示和判定GB/T 20066-2006 钢和铁化学成分测定用试样的取样和制样方法GB/T 20123-2006 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）GB/T 20125-2006 低合金钢多元素含量的测定电感耦合等离子体原子发射光谱法GB/T 20126-2006 非合金钢低碳含量的测定第2部分：感应炉（经预加热）内燃烧后红外吸收法Q/BQB 400 冷轧产品的包装、标志及检验文件Q/BQB 401 冷连轧钢板及钢带的尺寸、外形、重量及允许偏差3 术语和定义3.1热镀铝锌合金镀层 hot-dip aluminum-zinc alloy coating连续热镀铝锌生产线生产的、由铝锌合金组成的镀层，镀层中铝的质量百分数约为55％，硅的质量百分数约为1.6％，其余成分为锌。
宝山钢铁股份有限公司供货技术条件冷轧产品的包装、标志及检验文件Q/BQB 400-2014代替Q/BQB 400-2009 1 范围本技术条件规定了冷轧钢板及钢带、涂镀钢板及钢带、冷轧电工钢带(卷)的包装、标志及检验文件等要求。
考虑到制造厂和冷轧产品用户的使用习惯，钢带以下称为钢卷。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T18253-2000 钢及钢产品检验文件的类型3 一般要求3.1 钢板及钢卷应包装整齐、捆扎结实。
标志字迹应清晰，并应粘贴牢固。
包装应能保证产品在正常运输和贮存期间不松散、受潮、变形和损坏。
注1：一般认为，产品包装并不能降低产品表面发生氧化的危险。
主要是由于目前的产品包装尚无法完全做到100%的气密和水密，因此无法保证产品100%的表面抗氧化能力。
注2：包装可为产品提供充分表面保护的前提条件如下：①在物流过程中，各方应按照规范的要求，对产品进行搬运、运输和仓储；②产品在标准规定的时间内投入使用。
注3：为避免由于产品表面氧化给用户带来的损失，建议用户做到以下几点：①在发现产品包装破损后，应重新对包装破损处修补并密封；②尽量避免将产品(含包装物)暴露在恶劣的气候条件下；③优先将产品(含包装物)仓储在温度受控的仓库中，避免由于仓库内温度大幅波动，产生产品内部结露；④产品被部分使用后，应重新对剩余的产品重新进行包装封闭。
3.2 包装材料应符合有关法律法规的规定。
注1：所有包装材料均符合欧洲包装废弃物指令(1994/62/EC)，不含该指令限制的重金属物质。
注2：为打造绿色产业链，我们将持续致力于减少冗余的包装物，使包装废弃物量最小化。
3.3 对于钢带包装，在进行拆除包装物作业时，需方应采取适当的保护措施，防止钢带带头弹出伤人。
注：产品包装物的拆除是有一定危险度的工作，使用方务必采取适当的措施以保证作业人员和设备财产的安全。
宝山钢铁股份有限公司企业标准宝钢资源查询彩色涂层钢板及钢带(Q/BQB 440－2009 代替 Q/BQB 440-2003、Q/BQB445-2004、BZJ446-2006)1 范围本标准规定了彩色涂层钢板及钢带（以下简称彩涂板）的术语和定义、分类和代号、尺寸、外形、重量、技术要求、检验和试验、包装、标志和检验文件等。
本标准适用于宝山钢铁股份有限公司生产的，厚度为0.22mm～2.0mm的建筑用彩涂板，家电、家具、钢窗等行业也可参照使用。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 1766-1995 色漆和清漆涂层老化的评级方法GB/T 8170-2008 数值修约规则与极限数值的表示和判定GB/T 13448-2006 彩色涂层钢板及钢带试验方法GB/T 15957-1995 大气环境腐蚀性分类GB/T 19292.1-2003 金属和合金的腐蚀大气腐蚀性分类Q/BQB 400 冷轧产品的包装、标志及检验文件Q/BQB 420 连续热镀锌/锌铁合金钢板及钢带Q/BQB 425 连续热镀铝锌合金钢板及钢带Q/BQB 430 连续电镀锌钢板及钢带3 术语和定义3.1彩涂板 prepainted steel sheet在经过表面预处理的基板上连续涂覆有机涂料（正面至少为二层），然后进行烘烤固化而成的产品。
3.2 基板 steel substrate用于涂覆涂料的钢带。
3.3正面 top side通常指彩涂板两个表面中对颜色、涂层性能、表面质量等有较高要求的一面。
以卷状交货时，通常指彩涂钢卷的外面。
3.4反面 bottom side彩涂板相对于正面的另一个表面。
3.5建筑外用 building exterior applications主要受建筑外部大气环境影响的用途。

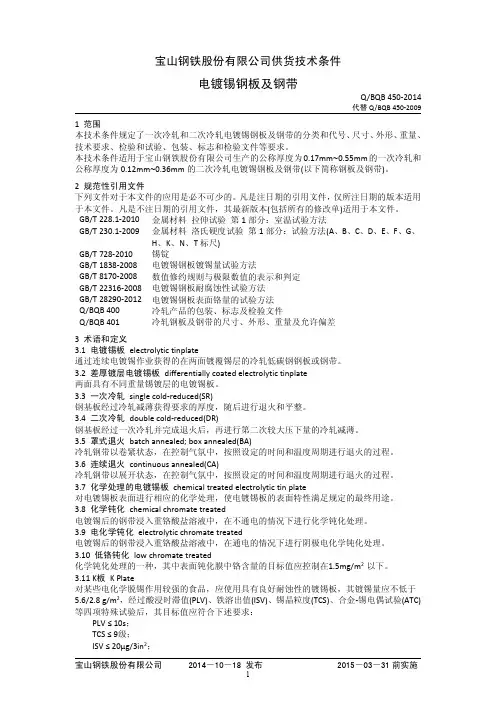

宝山钢铁股份有限公司供货技术条件电镀锡钢板及钢带Q/BQB450-2014代替Q/BQB450-2009 1范围本技术条件规定了一次冷轧和二次冷轧电镀锡钢板及钢带的分类和代号、尺寸、外形、重量、技术要求、检验和试验、包装、标志和检验文件等要求。
本技术条件适用于宝山钢铁股份有限公司生产的公称厚度为0.17mm~0.55mm的一次冷轧和公称厚度为0.12mm~0.36mm的二次冷轧电镀锡钢板及钢带(以下简称钢板及钢带)。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T228.1-2010金属材料拉伸试验第1部分：室温试验方法GB/T230.1-2009金属材料洛氏硬度试验第1部分：试验方法(A、B、C、D、E、F、G、H、K、N、T标尺)GB/T728-2010锡锭GB/T1838-2008电镀锡钢板镀锡量试验方法GB/T8170-2008数值修约规则与极限数值的表示和判定GB/T22316-2008电镀锡钢板耐腐蚀性试验方法GB/T28290-2012电镀锡钢板表面铬量的试验方法Q/BQB400冷轧产品的包装、标志及检验文件Q/BQB401冷轧钢板及钢带的尺寸、外形、重量及允许偏差3术语和定义3.1电镀锡板electrolytic tinplate通过连续电镀锡作业获得的在两面镀覆锡层的冷轧低碳钢钢板或钢带。
3.2差厚镀层电镀锡板differentially coated electrolytic tinplate两面具有不同重量锡镀层的电镀锡板。
3.3一次冷轧single cold-reduced(SR)钢基板经过冷轧减薄获得要求的厚度，随后进行退火和平整。
3.4二次冷轧double cold-reduced(DR)钢基板经过一次冷轧并完成退火后，再进行第二次较大压下量的冷轧减薄。
宝山钢铁股份有限公司企业标准Q/BQB 440－2003彩色涂层钢板及钢带代替 Q/BQB 440-20021 范围本标准规定了彩色涂层钢板及钢带的术语和定义、分类和代号、尺寸、外形、重量、技术要求、检验和试验、包装、标志和质量证明书等。
本标准适用于宝山钢铁股份有限公司生产的厚度为0.30mm～2.0mm供建筑、家电、家具、钢窗等行业使用的彩色涂层钢板及钢带（以下简称钢板及钢带）。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 1766－1995 色漆和清漆涂层老化的评级方法GB/T 8170－1987 数值修约规则GB/T 13448－1992 彩色涂层钢板及钢带试验方法Q/BQB 400－2003 冷轧产品的包装、标志及质量证明书Q/BQB 420－2003 连续热镀锌/锌铁合金钢板及钢带Q/BQB 430－2003 连续电镀锌/锌镍合金钢板及钢带3 术语和定义3.1 彩色涂层钢板是指彩涂基板经过表面预处理后，以连续辊涂的方式在钢板表面涂敷一层或二层有机涂料，然后进行烘烤固化而成的产品。
4 分类和代号4.1 钢板及钢带的牌号及用途按表1的规定。
4.2 钢板及钢带的分类及代号按表2的规定。
4.3 如需表2规定的基板、涂料种类和涂层结构以外的钢板及钢带，可在订货时协商。
5 订货所需信息5.1 订货时用户应提供如下信息：a) 产品名称（钢板或钢带）b) 本产品标准号c) 牌号d) 产品规格及尺寸、不平度精度e) 涂层表面状态f) 涂层结构g) 涂料种类和颜色宝山钢铁股份有限公司2003－06－04发布 2003－12－15 实施h) 基板类型和镀层重量 i) T 弯级别 j) 重量 k) 用途 l) 包装方式5.2 如订货合同中未注明尺寸及不平度精度、T 弯级别及包装方式，则供方按普通的尺寸和不平度精度、A 级T 弯（钢窗料按B 级T 弯）和供方指定的包装方式包装供货。
宝山钢铁股份有限公司企业标准连续热镀锌/锌铁合金镀层钢板及钢带(Q/BQB 420-2009 代替Q/BQB 420-2003、BZJ 421-2005、BZJ 422-2007)1 范围本标准规定了连续热镀锌/锌铁合金镀层钢板及钢带（以下简称钢板及钢带）的术语和定义、分类和代号、尺寸、外形、重量、技术要求、检验和试验、包装、标志及检验文件等。
本标准适用宝山钢铁股份有限公司生产的厚度为0.30mm～3.0mm的钢板及钢带，主要用于制作汽车、建筑、家电等行业的内外覆盖件和结构件。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 222-2006 钢的成品化学成分允许偏差GB/T 228-2002 金属材料 室温拉伸试验方法GB/T 1839-2008 钢产品镀锌层质量试验方法GB/T 2975-1998 钢及钢产品 力学性能试验取样位置及试样制备GB/T 4336-2002 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）GB/T 5027-2007 金属材料 薄板和薄带 塑性应变比（r值）的测定GB/T 5028-2008 金属材料 薄板和薄带 拉伸应变硬化指数（n值）的测定GB/T 8170-2008 数值修约规则与极限数值的表示和判定GB/T 20066-2006 钢和铁 化学成分测定用试样的取样和制样方法GB/T 20123-2006 钢铁 总碳硫含量的测定 高频感应炉燃烧后红外吸收法(常规方法)GB/T 20125-2006 低合金钢 多元素含量的测定 电感耦合等离子体原子发射光谱法GB/T 20126-2006 非合金钢 低碳含量的测定 第2部分：感应炉(经预加热)内燃烧后红外吸收法Q/BQB 400 冷轧产品的包装、标志及检验文件3 术语和定义下列术语和定义适用于本标准。

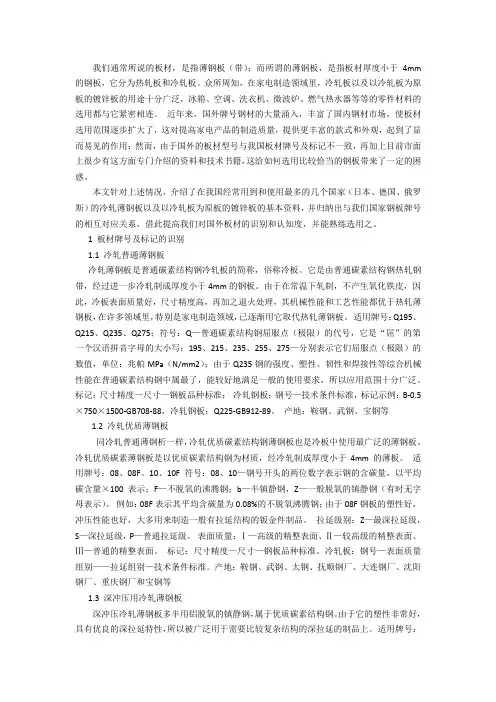

我们通常所说的板材，是指薄钢板（带）；而所谓的薄钢板，是指板材厚度小于4mm 的钢板，它分为热轧板和冷轧板。
众所周知，在家电制造领域里，冷轧板以及以冷轧板为原板的镀锌板的用途十分广泛，冰箱、空调、洗衣机、微波炉、燃气热水器等等的零件材料的选用都与它紧密相连。
近年来，国外牌号钢材的大量涌入，丰富了国内钢材市场，使板材选用范围逐步扩大了，这对提高家电产品的制造质量，提供更丰富的款式和外观，起到了显而易见的作用；然而，由于国外的板材型号与我国板材牌号及标记不一致，再加上目前市面上很少有这方面专门介绍的资料和技术书籍，这给如何选用比较恰当的钢板带来了一定的困惑。
本文针对上述情况，介绍了在我国经常用到和使用最多的几个国家（日本、德国、俄罗斯）的冷轧薄钢板以及以冷轧板为原板的镀锌板的基本资料，并归纳出与我们国家钢板牌号的相互对应关系，借此提高我们对国外板材的识别和认知度，并能熟练选用之。
1 板材牌号及标记的识别1.1 冷轧普通薄钢板冷轧薄钢板是普通碳素结构钢冷轧板的简称，俗称冷板。
它是由普通碳素结构钢热轧钢带，经过进一步冷轧制成厚度小于4mm的钢板。
由于在常温下轧制，不产生氧化铁皮，因此，冷板表面质量好，尺寸精度高，再加之退火处理，其机械性能和工艺性能都优于热轧薄钢板，在许多领域里，特别是家电制造领域，已逐渐用它取代热轧薄钢板。
适用牌号：Q195、Q215、Q235、Q275；符号：Q—普通碳素结构钢屈服点（极限）的代号，它是“屈”的第一个汉语拼音字母的大小写；195、215、235、255、275—分别表示它们屈服点（极限）的数值，单位：兆帕MPa（N/mm2）；由于Q235钢的强度、塑性、韧性和焊接性等综合机械性能在普通碳素结构钢中属最了，能较好地满足一般的使用要求，所以应用范围十分广泛。
标记：尺寸精度—尺寸—钢板品种标准；冷轧钢板：钢号—技术条件标准，标记示例：B-0.5×750×1500-GB708-88，冷轧钢板：Q225-GB912-89。
我们通常所说的板材，是指薄钢板（带）；而所谓的薄钢板，是指板材厚度小于4mm的钢板，它分为热轧板和冷轧板。
众所周知，在家电制造领域里，冷轧板以及以冷轧板为原板的镀锌板的用途十分广泛，冰箱、空调、洗衣机、微波炉、燃气热水器等等的零件材料的选用都与它紧密相连。
近年来，国外牌号钢材的大量涌入，丰富了国内钢材市场，使板材选用范围逐步扩大了，这对提高家电产品的制造质量，提供更丰富的款式和外观，起到了显而易见的作用；然而，由于国外的板材型号与我国板材牌号及标记不一致，再加上目前市面上很少有这方面专门介绍的资料和技术书籍，这给如何选用比较恰当的钢板带来了一定的困惑。
本文针对上述情况，介绍了在我国经常用到和使用最多的几个国家（日本、德国、俄罗斯）的冷轧薄钢板以及以冷轧板为原板的镀锌板的基本资料，并归纳出与我们国家钢板牌号的相互对应关系，借此提高我们对国外板材的识别和认知度，并能熟练选用之。
1 板材牌号及标记的识别1.1 冷轧普通薄钢板冷轧薄钢板是普通碳素结构钢冷轧板的简称，俗称冷板。
它是由普通碳素结构钢热轧钢带，经过进一步冷轧制成厚度小于4mm的钢板。
由于在常温下轧制，不产生氧化铁皮，因此，冷板表面质量好，尺寸精度高，再加之退火处理，其机械性能和工艺性能都优于热轧薄钢板，在许多领域里，特别是家电制造领域，已逐渐用它取代热轧薄钢板。
适用牌号：Q195、Q215、Q235、Q275；符号：Q—普通碳素结构钢屈服点（极限）的代号，它是“屈”的第一个汉语拼音字母的大小写；195、215、235、255、275—分别表示它们屈服点（极限）的数值，单位：兆帕MPa（N/mm2）；由于Q235钢的强度、塑性、韧性和焊接性等综合机械性能在普通碳素结构钢中属最了，能较好地满足一般的使用要求，所以应用范围十分广泛。
标记：尺寸精度—尺寸—钢板品种标准；冷轧钢板：钢号—技术条件标准，标记示例：B-0.5×750×1500-GB708-88，冷轧钢板：Q225-GB912-89。
宝山钢铁股份有限公司2014－10－18发布2015－03－31前实施宝山钢铁股份有限公司供货技术条件热镀铝锌合金镀层钢板及钢带Q/BQB 425-2014代替Q/BQB425-20091范围本技术条件规定了热浸镀铝锌合金钢板及钢带的术语和定义、分类和代号、尺寸、外形、技术要求、检验和试验、包装、标志及检验文件等要求。
本技术条件适用于宝山钢铁股份有限公司生产的厚度为0.22mm ~2.0mm 的热镀铝锌合金镀层钢板及钢带，以下简称钢板及钢带。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 222-2006钢的成品化学成分允许偏差GB/T 223钢铁及合金化学分析方法GB/T 228.1-2010金属材料拉伸试验第1部分：室温试验方法GB/T 232-1999金属材料弯曲试验方法GB/T 1839-2008钢产品镀锌层质量试验方法GB/T 2975-1998钢及钢产品力学性能试验取样位置及试样制备GB/T 4336-2002碳素钢和中低合金钢火花源原子发射光谱分析方法(常规法)GB/T 8170-2008数值修约规则与极限数值的表示和判定GB/T 20066-2006钢和铁化学成分测定用试样的取样和制样方法GB/T 20123-2006钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法(常规方法)GB/T 20125-2006低合金钢多元素含量的测定电感耦合等离子体原子发射光谱法GB/T 20126-2006非合金钢低碳含量的测定第2部分：感应炉(经预加热)内燃烧后红外吸收法Q/BQB 400冷轧产品的包装、标志及检验文件JIS Z2241:2011Metallic materials--Tensile testing --Method of test at room temperature 3术语和定义3.1热镀铝锌合金镀层hot-dip aluminum-zinc alloy coating(AZ)连续热镀铝锌生产线生产的、由铝锌合金组成的镀层，镀层中铝的质量百分数约为55％，硅的质量百分数约为1.6％，其余成分为锌。
上海宝钢集团公司企业标准Q/BQB 420－1999连续热镀锌钢板及钢带代替Q/BQB 420-94BZJ 420-971 范围本标准规定了连续热镀锌钢板及钢带（以下简称钢板及钢带）的尺寸、外形、、技术要求、试验方法、检验规则、包装、标志和质量证明书等。
本标准适用于上海宝钢集团公司冷轧部以连续热镀锌法生产的低碳钢及一般结构钢冷连轧及热连轧钢带为基板的热镀锌钢板及钢带（以下简称钢板及钢带）。
2.引用标准下列标准所包含的条文，通过在本标准引用而构成本标准的条文。
本标准发布时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 228－87 金属拉伸试验方法GB 232－88 金属弯曲试验方法GB/T 1839－93 镀锌钢板（带）锌层重量测定方法GB 2975－82 钢材力学及工艺性能试验取样规定GB 4156－84 金属杯突试验方法（厚度0.2～2mm）GB 6397－86 金属拉伸试验试样Q/BQB 301－1999 热连轧钢板及钢带的尺寸、外形、重量及允许偏差Q/BQB 400－1999 冷连轧钢板及钢带的包装、标志及质量证明书DIN 17162部分1－79 低碳钢热镀锌钢板及钢带DIN 17162部分2－87 一般结构钢热镀锌钢板及钢带3 定义连续热镀锌钢板：在连续热镀锌生产线上把冷连轧或热轧钢带浸入熔融的锌液中镀锌并经横切以矩形平板状供货的平直板材。
连续热镀锌钢带：在连续热镀锌生产线上把冷连轧或热轧钢带浸入熔融的锌液中镀锌经卷取以卷状供货的卷材。
4 分类与代号钢板及钢带的分类及代号按表1的规定。
表 1上海宝钢集团公司 1999－02－02 发布 1999－06－01 实施Q/BQB 420－1999表1（完）5 尺寸、外形、重量5.1 热镀锌后的钢板及钢带的公称尺寸按表2的规定。
表 2 mm5.以冷连轧钢卷为基板的钢板及钢带的厚度允许偏差按表3的规定，以热轧钢卷为基板的钢板及钢带的厚度允许偏差按Q/BQB 301。
