炼钢连铸工艺操作规程（作业文件）编写:审核: 审批:1 工艺流程接收钢水——钢包回转台——中间包——结晶器——导向段及二冷——拉矫机——液压切割机——运输辊道——升降挡板——移坯车——收集台架——热送或缓冷2 大包浇钢工艺技术规程2.1 供连铸钢水质量要求：化学成分、温度符合相应标准要求、工艺操作要求。
2.2 化学成分及杂质要求连铸钢水的化学成分应符合钢种标准要求。
2.3 钢水温度要求中间包内钢水温度控制在浇注钢种的液相线以上10-30 C范围内，第一炉比正常连浇炉次高10-20 C。
2.4 大包浇钢工艺规程2.4.1 浇注准备准备好浇注用工器具及原材料。
浇注前应仔细检查大包回转台，要求空载运行平稳、无噪音。
2.4.2 浇铸操作2.4.2.1 在中间包液面达到200mm 时，向中间包加入覆盖剂，在冲击区处，并根据情况随时补加，保证不裸露钢液。
2.4.2.2 分别在开浇后5 分钟、浇注中期、浇注末期，在离大包注流最远的一流水口上方，测三次温，测温枪插入钢液面下250-300mm 间，并做好记录。
2.4.2.3 在正常浇注过程中，应控制中间包液面高度在750mm± 100mm 之间，特殊情况不低于450mm。
2.5 换大包操作2.5.1 浇注完毕，及时关闭大包水口，避免向中间包灌渣。
2.5.2 特殊事故处理2.5.3.1 大包水口穿钢或关不住时，及时将大包旋转到事故包上方。
2.5.3.2 连浇时，当大包水口打开困难，中间包液面降到500mm 时，应通知拉钢工降低拉速。
2.6 热换中间包操作2.6.1 热换中间包第一炉，温度按浇注第一炉温度要求控制。
2.6.2 上炉浇注结束，原中间包车开走，新中间包车就位后，立即组织开浇，按第一炉浇注程序进行。
2.7 中间包浇钢工艺技术规程2.7.1 设备检查2.7.2 操作和检查：各按钮、指示灯正常，转换开关灵活可靠。
2.7.3 结晶器检查：铜管上划痕超过1.0mm 深、结晶器出现上下法兰漏水，应及时更换。
连铸：转炉生产出来的钢水经过精炼炉精炼以后，需要将钢水铸造成不同类型、不同规格的钢坯。
连铸工段就是将精炼后的钢水连续铸造成钢坯的生产工序，主要设备包括回转台、中间包，结晶器、拉矫机等。
连铸的工艺流程:将装有精炼好钢水的钢包运至回转台，回转台转动到浇注位置后，将钢水注入中间包，中间包再由水口将钢水分配到各个结晶器中去。
结晶器是连铸机的核心设备之一，它使铸件成形并迅速凝固结晶。
拉矫机与结晶振动装置共同作用，将结晶器内的铸件拉出，经冷却、电磁搅拌后，切割成一定长度的板坯。
连铸自动化控制主要有连铸机拉坯辊速度控制、结晶器振动频率的控制、定长切割控制等控制技术。
连铸的主要工艺设备介绍:钢包回转台钢包回转台：设在连铸机浇铸位置上方用于运载钢包过跨和支承钢包进行浇铸的设备。
由底座、回转臂、驱动装置、回转支撑、事故驱动控制系统、润滑系统和锚固件6部分组成。
单臂钢包回转台：由底座、立柱、上转臂、上转臂驱动装置、下转臂、下转臂驱动装置组成。
蝶形钢包回转台：由底座、升降液压缸、回转架、钢包支座、回转臂、平行连杆、驱动装置、防护板组成。
钢包回转台是连铸机的关键设备之一，起着连接上下两道工序的重要作用。
钢包回转台的回转情况基本上包括两侧无钢包、单侧有钢包、两侧有钢包三种情况，而单个钢包重量已超过140吨。
三种情况下，钢包回转台受力有很大不同，但无论在何种情况下，都要保证钢包回转台的旋转平稳，定位准确，起停时要尽可能减小对机械部分的冲击，为减少中间包液面波动和温降，要缩短旋转时间。
因此，我们在变频器的容量选择上，留有余地，即比电机功率加大一级。
同时利用变频器的s曲线加速功能，通过调整s曲线保证加、减速曲线平滑快速，减少对减速机的冲击，再通过PLC判断变速限位、停止限位实现旋转过程中高、低速自动变换及到位停车，同时满足了对旋转时间和平稳运行的要求。
顺时针，逆时针，旋转中间包是短流程炼钢中用到的一个耐火材料容器，首先接受从钢包浇下来的钢水，然后再由中间包水口分配到各个结晶器中去。
炼钢厂连铸工艺流程1.钢水准备：从炼钢炉中输出得到熔化的钢水，然后通过脱氧、温度调节和脱气等工艺处理，得到适合连铸工艺的钢水。
2.连铸结晶器：将处理后的钢水通过倾转、倾倒和挤压等技术，直接浇注到连铸机结晶器中。
结晶器内部有一组多孔结晶器衬套，通过冷却水的循环，将钢水快速冷却并结晶。
3.凝固：钢水在结晶器中快速冷却，开始凝固成为连续铸坯。
凝固过程中，还会通过控制结晶器内的冷却水温度和流量，来调节钢坯的凝固速度和结晶器壁的温度。
4.伸展：连续铸坯凝固后，通过拉伸机构将钢坯从结晶器中拉出，使其变长，同时也能控制钢坯的截面形状。
这个过程中，还会进行坯底冷却，以控制坯底凝固的厚度。
5.切割：钢坯经过拉伸后，通过切割机构将其切断成合适的长度，以供后续工序使用。
6.冷却：切割成合适长度的连续铸坯通过冷却水箱，进行冷却。
冷却的目的是使钢坯的内部和外部温度均匀降低，以便后续的轧制工艺。
7.钢坯调整：冷却后的连续铸坯，根据需要可能需要进行尺寸调整。
这个过程中通常使用钢坯矫直机、切割坯边机等设备，对钢坯进行校直和修边，使其符合轧制工艺要求。
8.轧制：经过调整后的钢坯将被送入炼钢厂的轧机进行轧制。
根据需要，钢坯可能还会经过多道次的轧制和调整。
9.检测：轧制后的产品将进入质检环节，通过各种非破坏性和破坏性检测手段，对产品进行检测，以确保其质量符合要求。
10.成品：经过检测合格后，轧制后的产品成品将根据需求进行打包、标记和存储，以便销售和运输。
综上所述，炼钢厂连铸工艺流程是将熔化的钢水通过连续铸造技术直接浇注到连铸机结晶器中，经过凝固、伸展、切割、冷却、调整、轧制、检测等一系列工艺处理，最终得到质检合格的连续铸坯。
这种工艺流程具有工艺连续、设备高效、产品质量稳定等优点，已被广泛应用于炼钢厂的生产中。

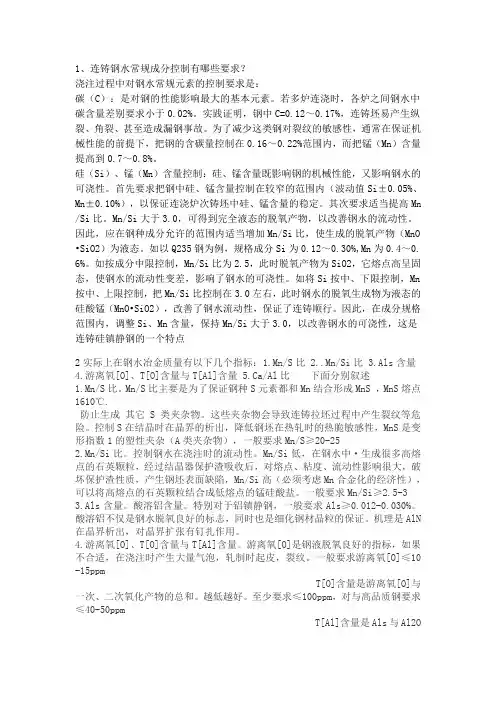

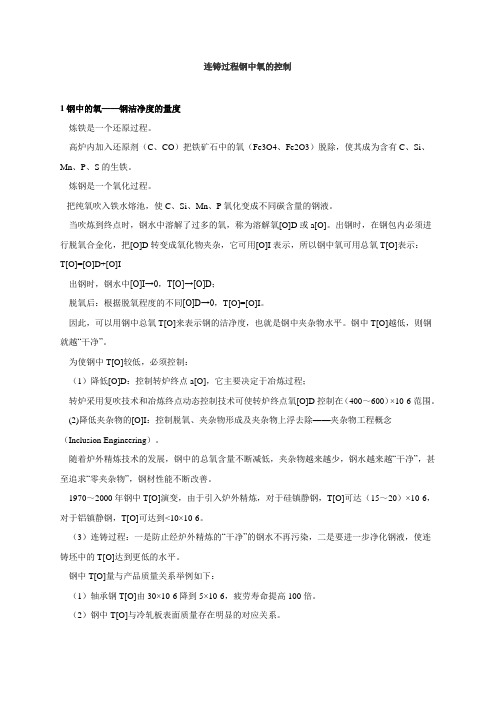

连铸过程钢中氧的控制1 钢中的氧——钢洁净度的量度炼铁是一个还原过程。
高炉内加入还原剂（C、CO）把铁矿石中的氧（Fe3O4、Fe2O3）脱除，使其成为含有C、Si、Mn、P、S的生铁。
炼钢是一个氧化过程。
把纯氧吹入铁水熔池，使C、Si、Mn、P氧化变成不同碳含量的钢液。
当吹炼到终点时，钢水中溶解了过多的氧，称为溶解氧[O]D或a[O]。
出钢时，在钢包内必须进行脱氧合金化，把[O]D转变成氧化物夹杂，它可用[O]I表示，所以钢中氧可用总氧T[O]表示：T[O]=[O]D+[O]I出钢时，钢水中[O]I→0，T[O]→[O]D；脱氧后：根据脱氧程度的不同[O]D→0，T[O]=[O]I。
因此，可以用钢中总氧T[O]来表示钢的洁净度，也就是钢中夹杂物水平。
钢中T[O]越低，则钢就越“干净”。
为使钢中T[O]较低，必须控制：（1）降低[O]D：控制转炉终点a[O]，它主要决定于冶炼过程；转炉采用复吹技术和冶炼终点动态控制技术可使转炉终点氧[O]D控制在（400～600）×10-6范围。
(2)降低夹杂物的[O]I：控制脱氧、夹杂物形成及夹杂物上浮去除——夹杂物工程概念（Inclusion Engineering）。
随着炉外精炼技术的发展，钢中的总氧含量不断减低，夹杂物越来越少，钢水越来越“干净”，甚至追求“零夹杂物”，钢材性能不断改善。
1970～2000年钢中T[O]演变，由于引入炉外精炼，对于硅镇静钢，T[O]可达（15～20）×10-6，对于铝镇静钢，T[O]可达到<10×10-6。
（3）连铸过程：一是防止经炉外精炼的“干净”的钢水不再污染，二是要进一步净化钢液，使连铸坯中的T[O]达到更低的水平。
钢中T[O]量与产品质量关系举例如下：（1）轴承钢T[O]由30×10-6降到5×10-6，疲劳寿命提高100倍。
（2）钢中T[O]与冷轧板表面质量存在明显的对应关系。
第一章模铸与连铸的比较⏹模铸：钢水→整模→浇铸→脱模→均热→初轧→成品轧制⏹连铸：钢水→连铸→成品轧制⏹液态铸轧：钢水→铸轧成品模铸铸锭的凝固⏹将炼成的钢水浇注到铸铁或砂型制成的钢锭模内，凝固后形成的锭子称为钢锭。
钢锭经轧制或锻压成为钢材后方能使用，所以钢锭是半成品。
⏹根据浇注方法的分为上注钢锭和下注钢锭。
下注锭的表面质量优于上注锭。
⏹根据脱氧程度的不同又有沸腾钢钢锭、半镇静钢钢锭和镇静钢钢锭三种。
沸腾钢是脱氧不完全的钢，镇静钢是脱氧完全的钢，半镇静钢的脱氧程度介于前两者之间，接近于镇静钢。
钢锭的应用现状⏹模铸锭与连铸坯相比，所占比例逐年减少，最终将减少到约占10％，其中合金钢和不锈钢将减少到20％，工具钢和特殊钢将减少到40％。
这是由于连铸坯可以多炉连浇、收得率高、不需初轧或开坯、能耗低，质量甚至优于模铸锭。
⏹但模铸镇静钢不可能完全被淘汰，因为锻造用钢、一些小批量生产的高级合金钢及VAR(真空电弧重熔)和ESR(电渣精炼)用的坯料仍需用模铸镇静钢来生产。
钢锭的质量⏹钢锭的质量有表面质量和内部质量之分。
⏹表面质量：结疤、裂纹、表皮的纯净度和致密度。
⏹内部质量：钢锭内部的纯净度、致密度、低倍非金属夹杂物数量和宏观偏析的程度。
⏹沸腾钢的表面质量好，但由于锭心偏析大，内部质量不如镇静钢。
连铸：使金属液由中间包经浸入式水口不断地通过水冷结晶器，凝成硬壳后从结晶器下方出口连续拉出，经喷水冷却，全部凝固后切成坯料的一种铸造工艺。
连铸的设备以弧形连铸机为例，主要有钢包支承装置、盛钢桶(钢包)、中间罐、结晶器(一次冷却装置)、结晶器振动装置、铸坯导向和二次冷却装置、引锭杆、拉坯矫直装置(拉矫机)、切割设备和铸坯运出装置(见辊道和横向移送设备)等连铸的优点变间断生产为连续生产，产量↑（连铸比，连浇炉数）冷却强度大，铸造组织比较细密，偏析小切头切尾率少，成才过程烧损和切损少，成材率提高8～12％工艺过程缩短，生产周期短，能耗、运输成本降低，能耗降低30～60％（视是否热装、热送、直接轧制而定）环保条件好，无整、脱模时的污染便于自动化，提高技术水平连铸的好处在于节能和提高金属收得率。
连铸工艺流程介绍将高温钢水浇注到一个个的钢锭模内，而是将高温钢水连续不断地浇到一个或几个用强制水冷带有“活底”(叫引锭头)的铜模内(叫结晶器)，钢水很快与“活底”凝结在一起，待钢水凝固成一定厚度的坯壳后，就从铜模的下端拉出“活底”，这样已凝固成一定厚度的铸坯就会连续地从水冷结晶器内被拉出来，在二次冷却区继续喷水冷却。
带有液芯的铸坯，一边走一边凝固，直到完全凝固。
待铸坯完全凝固后，用氧气切割机或剪切机把铸坯切成一定尺寸的钢坯。
这种把高温钢水直接浇注成钢坯的新工艺，就叫连续铸钢。
【导读】：转炉生产出来的钢水经过精炼炉精炼以后，需要将钢水铸造成不同类型、不同规格的钢坯。
连铸工段就是将精炼后的钢水连续铸造成钢坯的生产工序，主要设备包括回转台、中间包，结晶器、拉矫机等。
本专题将详细介绍转炉（以及电炉）炼钢生产的工艺流程，主要工艺设备的工作原理以及控制要求等信息。
由于时间的仓促和编辑水平有限，专题中难免出现遗漏或错误的地方，欢迎大家补充指正。
连铸的目的: 将钢水铸造成钢坯。
将装有精炼好钢水的钢包运至回转台，回转台转动到浇注位置后，将钢水注入中间包，中间包再由水口将钢水分配到各个结晶器中去。
结晶器是连铸机的核心设备之一，它使铸件成形并迅速凝固结晶。
拉矫机与结晶振动装置共同作用，将结晶器内的铸件拉出，经冷却、电磁搅拌后，切割成一定长度的板坯。
连铸钢水的准备一、连铸钢水的温度要求：钢水温度过高的危害：①出结晶器坯壳薄，容易漏钢；②耐火材料侵蚀加快，易导致铸流失控，降低浇铸安全性；③增加非金属夹杂，影响板坯内在质量；④铸坯柱状晶发达；⑤中心偏析加重，易产生中心线裂纹。
钢水温度过低的危害：①容易发生水口堵塞，浇铸中断；②连铸表面容易产生结疱、夹渣、裂纹等缺陷；③非金属夹杂不易上浮，影响铸坯内在质量。
二、钢水在钢包中的温度控制：根据冶炼钢种严格控制出钢温度，使其在较窄的范围内变化；其次，要最大限度地减少从出钢、钢包中、钢包运送途中及进入中间包的整个过程中的温降。
炼钢精炼连铸过程钢水演示文稿尊敬的各位领导、专家、同事们：大家好！我今天要向大家演示一下炼钢精炼连铸过程中的钢水处理工艺。
一、钢水准备阶段在炼钢精炼连铸过程中，首先需要进行钢水的准备。
钢水一般是通过铁矿石还原冶炼得到的。
在冶炼过程中，我们需要根据所需钢种的不同，选用不同的原料进行冶炼。
经过高温熔炼后，得到钢水。
这些钢水含有很多杂质，需要经过精炼过程进行净化。
二、钢水精炼阶段1.吹炼钢水经过精炼装置进入精炼炉，首先进行吹炼过程。
吹炼是指将高纯氧吹入钢水中，通过氧化反应将钢水中的杂质氧化成气体。
这些气体随后会被排出，以达到排除杂质的目的。
2.调温控成分在吹炼过程中，我们还会加入适量的合金元素，以调整钢水的成分，使其符合所需的钢种标准。
通过添加合适的合金元素，可以提高钢水的强度和韧性等性能。
三、连铸阶段1.钢水准备在精炼完成后，钢水会被送至连铸机的铸包中，待进入连铸机进行连铸。
2.结晶器冷却在连铸过程中，我们会通过结晶器对钢水进行冷却。
结晶器是由一系列水冷铜管组成的，通过水的循环，将钢水的温度降低，从而使其逐渐凝固。
结晶器的冷却速度和冷却方式可以根据钢水的要求进行调整。
3.拉速控制在连铸过程中，我们还需要通过控制拉速来控制钢坯的形态和质量。
拉速过快会导致钢水的不均匀凝固，从而产生缺陷。
而拉速过慢则会使连铸生产效率降低。
4.喷流冷却在连铸过程中，我们还会通过喷流冷却来进一步降低钢水的温度，以促进钢水的凝固。
喷流冷却可以减少钢水的表面温度，提高钢坯的质量。
四、总结通过以上的介绍，我们可以看到，在炼钢精炼连铸过程中，钢水的质量得到了极大的提高。
通过吹炼和精炼过程，钢水中的杂质被有效去除，同时钢水的成分也得到了调整。
在连铸过程中，钢水经过结晶器的冷却和拉速的控制，得到了均匀凝固和理想的形态。
喷流冷却进一步降低了钢水的温度，确保钢坯的质量。
这就是炼钢精炼连铸过程中钢水的处理工艺，通过这样的工艺流程，我们可以生产出质量优良的钢材。
