套管头的工作原理及失效分析摘要:在钻井作业和油气测试过程中,必须安装一套安全可靠的井口装置,以便能有效地控制井内作业和生产。
套管头属于井口装置的基础部分,是安装在套管管柱上端用来悬挂各层套管管柱、密封各层套管之间的环形空间并能为防喷器组、采气树等其他井控设备提供标准连接、为各种特殊作业提供套管环空出入接口的一种永久性石油、天然气井口装置。
主题词:井口装置套管头密封环空连接·前言过去,我国各油气田很少使用套管头,在五十年代只有玉门、四川等少数油气田用过国外进口的卡瓦式套管头。
从六十年代起,我国普遍采用焊环形铁板而不采用套管头。
对于浅井和低压井来说,焊环形铁板也可以起到密封套管环形空间和悬挂套管的作用。
但是,由于井深的增加,套管柱对环形铁板的载荷加重引起了环形铁板的严重变形,密封性能和悬挂能力都大大降低,严重影响了井身的质量。
特别是近年来,能开发的低压浅井越来越少,采气井口装置面临的工作环境极为严酷。
对于四川地区来说,主要以天然气为主,天然气中的水分,硫化物,二氧化碳等含量也不相同,有时井口装置还处于高压下工作,这就对我们井口装置提出了更高的要求,能在高温、高压、高含硫等恶劣环境下提供可靠的密封性能。
同样,为了保证井身的安全,在深井中越来越多地使用P110、13Cr110、TP125、140V等高钢级套管,焊接性能差,焊接后很容易因为焊接应力而开裂。
特别是高气压井及含硫化氢的气井,对焊口非常敏感,常因氢脆断裂导致焊口质量不高。
同时,焊环形铁板的井口,套管环形空间与地面是不相通的,没有用以引水引气挤水泥的旁通管线,在实施高压酸化压裂作业时没有平衡液体的通道。
就是在这种情况下,能适应各种恶劣环境且安全可靠的套管头井口装置逐步发展并取代原始的焊环形铁板。
·1、套管头简介根据套管头与表层套管的连接方式可将套管头分为焊接式、螺纹式、卡瓦式,配用套管悬挂器有卡瓦式和芯轴式两种,侧出口的连接方式有螺纹式、栽丝法兰式和法兰式,通常在套管四通的底部设有套管二次密封机构和密封测试口。
附件一井口套管头使用与维护的补充要求为切实做好井口套管头在钻井、完井过程中的使用与维护及交接井管理,确保设备有效运行,在油田现有相关规定的基础上,特做出如下补充:一、套管头到井后,井队应认真核对送井套管头是否与设计一致,各零部件是否齐全完好,并对各连接螺栓进行重新紧固,在紧固过程中,须保持法兰间间隙一致。
二、钻井、完井过程中的套管头的使用维护由各钻(试修)井作业队伍负责,并建立维护档案(即:井控装备日常维护保养记录,该记录未使用前,按附件—套管头日常维护保养记录执行)。
三、使用过程中的管理与维护图1. 套管头结构示意图1、每次固井施工完应立即对水泥浆流经过的套管头旁通进行冲洗、清洁,确保水泥浆不在套管头的平板阀腔室及旁通通道内凝固、堵塞,并灌水验证旁通通道的畅通性,如有堵塞应及时处理。
2、各种顶丝的结构及正确使用与维护图2. 常规顶丝结构图平板阀 丝堵压力表 考克承托盘压帽盘根 顶杆压帽 顶丝与四通连接螺纹图3. 仿卡麦隆顶丝结构图图4. 悬挂式顶丝结构图(1)套管头到井安装前应测量记录如下数据:① 将顶丝完全退出四通主通径,测量并记录顶丝端部距四通法兰外圆长度并做好相应的标识,给退顶丝提供依据。
② 将防磨套(或套管悬挂器)放入套管头内进行试安装(顶紧顶平顶丝),测量并记录顶丝端部距四通法兰外圆长度并做好相应的标识,给顶紧顶丝提供依据。
顶丝与压帽连接螺纹 压帽盘根顶杆压帽法兰压帽与四通连接螺纹 顶丝与四通连接螺纹压帽盘根顶杆压帽 法兰压帽与四通连接螺纹图5.顶丝退出状态示意图 图6.顶丝顶入状态示意图(2)顶丝使用维护注意事项 ① 尽量保持顶丝的清洁。
② 未使用时,顶丝必须完全退出四通主通径。
③ 紧顶丝时,需对称上紧顶平。
④ 正常情况下操作顶丝时不得卸松压帽,当操作困难时,可适当卸松顶丝压帽(1~2扣),操作到位后,应及时上紧压帽。

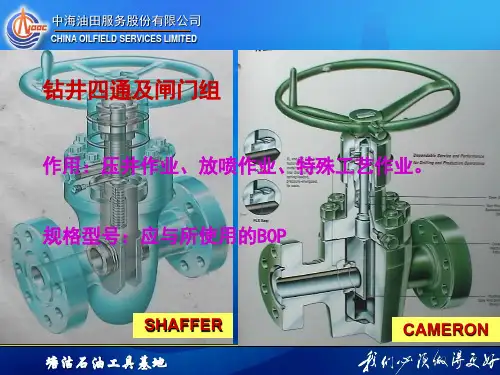

3、每班日常应检查保养以下内容:(1)平板阀开关状态是否符合工况要求:套管下入前或套管未回接到井口或下入尾管的,套管头四通旁通平板阀均应处于关闭状态;下入套管后或套管回接到井口的,带压力表一侧的套管头四通旁通平板阀应处于打开状态,另一侧平板阀处于关闭状态。
井控设备套管头引言井控设备是油田中非常重要的设备之一,其作用是保证井口周围的安全并控制井口流体。
而套管头作为井控设备的一部分,更是至关重要的组成部分。
本文将深入介绍井控设备套管头的定义、功能以及常见的类型。
1. 定义套管头,又称为井口头,是一种用于连接套管和井口设备的组件。
它位于套管的顶部,常常用于控制井口的流体,保证井口周围的安全。
套管头通常由高强度合金钢或不锈钢制成,具有很高的耐压和耐腐蚀性能。
2. 功能套管头作为井控设备的关键组件,具有以下几个重要功能:2.1 密封功能套管头的主要功能之一是保证井口的密封性。
通过与井口设备的配合,套管头可以有效地封堵井口,避免油气泄漏或外部物质进入井筒。
这种密封功能对于维护油田的安全和生产的稳定至关重要。
2.2 控制井口流体除了密封功能外,套管头还可以用于控制井口的流体。
通过套管头上的阀门或其他控制装置,可以调节井口流体的进出,实现对油井的开关控制。
这种功能对于平衡井口压力、控制井底流量以及防止井口涌气等问题非常重要。
2.3 连接套管和井口设备套管头是连接套管和井口设备的关键部件。
它能够稳固地连接套管和井口设备,保证两者之间的紧密配合。
通过套管头的连接,可以实现井眼的完整封闭,并将套管和井口设备变成一个整体,提高整个井控系统的稳定性和可靠性。
3. 常见类型根据不同的需求和使用场景,套管头有多种不同的类型,下面介绍几种常见的类型:3.1 手动套管头手动套管头是一种较为简单的套管头类型。
它通常采用手动旋转的方式来控制井口流体的流动,具有结构简单、操作方便的特点。
手动套管头适用于一些较小规模的油井,操作人员可以根据需要手动开关阀门,实现对井口流体的控制。
3.2 自动套管头自动套管头是一种更为高级的套管头类型。
它采用自动控制系统来控制井口流体的流动,并具有一定的智能化功能。
通过传感器和执行器的配合,自动套管头可以实现对井口流体的自动调节和控制,大大提高了井控系统的稳定性和可靠性。
套管头套管头是石油钻井工程中的一种重要装置,用于安装在钻井井口上方,与钻杆、套管等钻井设备相连接。
其作用是实现井口的密封和接口的连接,以确保钻井过程的顺利进行。
套管头通常由钢制材料制成,具有高强度和耐腐蚀性能,能够承受高温、高压和复杂的工作环境。
组件构造套管头通常由下列几个主要组件构成: 1. 井口接口:套管头的井口接口是与井口相关设备连接的部分,它的设计决定了套管头与其他设备的连接方式。
常见的井口接口类型有API井口接口和非API井口接口,根据具体的工程要求进行选择。
2. 套管连接部:套管连接部是连接套管和套管头的部分,通常采用螺纹连接方式。
根据套管的规格和要求,选择合适的螺纹类型和连接方式,确保连接的可靠性和密封性。
3. 密封装置:套管头的密封装置是保证井口密封性的重要部件。
通常采用金属密封、橡胶密封或者二者结合的形式,以适应不同的工作条件和压力要求。
4. 上升管连接部:上升管连接部是连接套管头和上升管的部分,也是与井口相关设备连接的接口。
同样,选择合适的连接方式和密封装置非常重要。
功能与应用套管头在石油钻井工程中具有多种功能和应用: 1. 密封井口:套管头通过密封装置,能够有效地密封井口,防止井中的流体泄漏或者外界的污染物进入井内,保证井下作业的安全和正常进行。
2. 连接设备:套管头的井口接口能够连接各种钻井设备,如钻杆、钻台和井口工具等。
通过合适的连接方式,实现设备之间的顺畅传递力和流体。
3. 支撑套管:套管头通过套管连接部,能够牢固地支撑套管,使其能够承受井内和井外的压力和重力。
保证套管能够正常工作,并在必要时进行提升或下放。
4. 适应工作环境:套管头的设计和材料选择,使其能够适应各种工作环境和工艺要求。
例如,在高温、高压、腐蚀性和酸碱性等恶劣条件下,套管头能够保持稳定和可靠的性能。
安装流程套管头的安装流程通常包括如下几个步骤:1. 选择套管头:根据工程要求和井口参数,选择合适的套管头类型和规格。
套管头的工作原理及失效分析摘要:在钻井作业和油气测试过程中,必须安装一套安全可靠的井口装置,以便能有效地控制井内作业和生产。
套管头属于井口装置的基础部分,是安装在套管管柱上端用来悬挂各层套管管柱、密封各层套管之间的环形空间并能为防喷器组、采气树等其他井控设备提供标准连接、为各种特殊作业提供套管环空出入接口的一种永久性石油、天然气井口装置。
主题词:井口装置套管头密封环空连接·前言过去,我国各油气田很少使用套管头,在五十年代只有玉门、四川等少数油气田用过国外进口的卡瓦式套管头。
从六十年代起,我国普遍采用焊环形铁板而不采用套管头。
对于浅井和低压井来说,焊环形铁板也可以起到密封套管环形空间和悬挂套管的作用。
但是,由于井深的增加,套管柱对环形铁板的载荷加重引起了环形铁板的严重变形,密封性能和悬挂能力都大大降低,严重影响了井身的质量。
特别是近年来,能开发的低压浅井越来越少,采气井口装置面临的工作环境极为严酷。
对于四川地区来说,主要以天然气为主,天然气中的水分,硫化物,二氧化碳等含量也不相同,有时井口装置还处于高压下工作,这就对我们井口装置提出了更高的要求,能在高温、高压、高含硫等恶劣环境下提供可靠的密封性能。
同样,为了保证井身的安全,在深井中越来越多地使用P110、13Cr110、TP125、140V等高钢级套管,焊接性能差,焊接后很容易因为焊接应力而开裂。
特别是高气压井及含硫化氢的气井,对焊口非常敏感,常因氢脆断裂导致焊口质量不高。
同时,焊环形铁板的井口,套管环形空间与地面是不相通的,没有用以引水引气挤水泥的旁通管线,在实施高压酸化压裂作业时没有平衡液体的通道。
就是在这种情况下,能适应各种恶劣环境且安全可靠的套管头井口装置逐步发展并取代原始的焊环形铁板。
·1、套管头简介根据套管头与表层套管的连接方式可将套管头分为焊接式、螺纹式、卡瓦式,配用套管悬挂器有卡瓦式和芯轴式两种,侧出口的连接方式有螺纹式、栽丝法兰式和法兰式,通常在套管四通的底部设有套管二次密封机构和密封测试口。
套管头简介套管头是一种用于石油工程中的装置,通常用于井下作业,用于在井筒中安装套管或油管。
套管头连接着套管、油管和井口设备,起到密封和固定的作用。
结构和原理套管头通常由上、中、下三个部分组成。
上部是连接套管头和地面设备的接口部分,通常包括上螺纹接口和悬挂设备;中部是套管和油管的接口部分,保证套管和油管能够正确安装并保持密封;下部是与井眼接触的部分,通常由金属密封圈和防喷器组成,以防止井底流体喷出。
套管头通过上螺纹接口与地面设备相连接,从地面通过油管或钻杆将套管头送入井下。
在井下,套管头通过与套管或油管上螺纹的连接固定在井筒内,保证井筒的完整性和稳定性。
套管头的金属密封圈能够确保套管和油管的密封性,防止油气泄露。
主要功能1.固定套管和油管:套管头通过与套管或油管的连接,将其固定在井筒内,保证井筒的完整性和稳定性。
2.密封功能:套管头的金属密封圈能够确保套管和油管的密封性,防止油气泄露。
3.防喷功能:套管头下部通常配备防喷器,防止井底流体喷出,保证作业安全。
4.连接地面设备:套管头通过上螺纹接口与地面设备相连接,实现与地面设备的联动。
使用注意事项1.正确安装:安装套管头时,需确保套管和油管上螺纹与套管头匹配,并且连接紧固。
2.密封检查:在安装完成后,需进行密封检查,确保金属密封圈完整且正常工作。
3.防喷装置检查:定期检查套管头下部的防喷装置,确保其正常工作,防止井底流体喷出危及作业安全。
4.定期维护:定期对套管头进行维护和检修,确保其正常工作和使用寿命。
应用场景套管头主要应用于石油工程领域,广泛用于井下安装套管和油管的作业中。
主要场景包括:•井口完井:套管头的安装是井口完井中一个必不可少的环节,用于固定套管和油管,保证井筒的完整性和稳定性。
•井下作业:套管头可通过与地面设备和井下套管、油管的连接,实现井下作业的联动,如远程操作和流体控制等。
•井下安全:套管头的密封和防喷功能能够保证井底流体不外泄,确保井下作业安全。
套管头1. 引言套管头是一种用于连接井下套管和地面管道之间的设备,主要用于石油钻井和生产过程中。
它是一个重要的组件,负责密封井口,控制流体的流动和保护井口设备。
本文将介绍套管头的结构、功能和应用领域,以及常见的套管头设计和材料选择。
2. 套管头的结构和功能套管头通常由下列主要部分组成:2.1 套管头本体套管头本体是套管头的主体部分,通常由高强度合金钢制成。
它的主要功能是提供连接井下套管和地面管道的接口,并确保密封性能。
2.2 密封装置套管头的密封装置位于套管头本体的下部,通常由橡胶或金属密封圈组成。
它的主要功能是确保井口的密封性,防止流体泄漏。
2.3 控制装置套管头的控制装置位于套管头本体的上部,通常包括阀门和操作杆。
它的主要功能是控制流体的流动和压力,并进行井口装置的维护和操作。
3. 套管头的应用领域套管头主要应用于石油钻井和生产过程中,其主要功能和应用领域如下:3.1 井口密封套管头通过密封装置提供井口的密封性能,防止地下油气泄漏。
3.2 流体控制套管头的控制装置可以控制流体的流动和压力,用于调节油井的产量和压力。
3.3 井口装置维护和操作套管头的控制装置也可以用于井口装置的维护和操作,例如安装和更换井口设备。
4. 套管头的设计和材料选择套管头的设计和材料选择对其性能和寿命至关重要。
以下是常见的套管头设计和材料选择:4.1 套管头设计要点•结构紧凑,方便安装和维护。
•具有良好的密封性能,能够适应不同的工作条件。
•承受高压和高温的能力。
•抗腐蚀和耐磨损。
4.2 套管头材料选择•高强度合金钢:具有优异的强度和耐腐蚀性能,适用于高压和高温的工作条件。
•橡胶密封圈:具有良好的密封性能和耐候性,适用于常规工作条件。
•金属密封圈:具有良好的抗腐蚀性和高温性能,适用于恶劣工作条件。
5. 结论套管头作为连接井下套管和地面管道的重要设备,承担着密封井口、控制流体的流动和保护井口设备等关键功能。
在套管头的设计和材料选择过程中,需要考虑结构紧凑、密封性能、耐压耐温性能等要素。
井控设备一、概述1.井控设备井控设备是用来控制和预防井喷的装置、仪器、仪表和专用工具,是井下作业施工必须配备的系列设备。
包括防喷器组(采油(气)井口、套管头),内防喷工具,防喷器控制系统,井控管汇,井控仪器仪表,井液加重、除气、灌注设备,特殊井控设备和工具等。
2学习井控设备的目的井控设备是对井喷事故进行预防、监测、控制、处理的必备装置。
通过井控装置可以做到有控施工,既可以减少对油气层的损害,又可以保护套管,防止井喷和井喷失控,实现安全、优质、高效、低耗、环保作业。
3.并控设备的功用(1).及时发现溢流,预防井喷。
(2)能够关闭井口,密封管柱内和环空的压力,迅速控制井喷。
(3)允许井内流体可控制地排放,处理复杂情况。
(4)处理井喷失控。
显然,井控设备是压力控制的关键手段,是修井安全的可靠保证。
二、防喷器是井下作业井控必须配备的防喷装置,对预防和处理井喷有非常重要的作用;是井口的密封工具1、防喷器分类防喷喷器包括手动防喷器和液压防喷器;根据密封方式的不同可分为:锥形胶芯防喷器环形防喷器筒型胶芯防喷器球形胶芯防喷器防喷器液压闸板防喷器手动闸板防喷器闸板防喷器单闸板防喷器双闸板防喷器三闸板防喷器双闸板防喷器环形防喷器旋转防喷器液压双闸板防喷器单闸板防喷器2、防喷器的型号MPacm表示类型H、Z、X表示防喷器S.1.2.3表示手动、单、双、三闸板数旋转防喷器型号改进号,MPa动密封最大工作压力,MPa,cm3.防喷器两大性能指标(1)防喷器的最大工作压力是指防喷器安装在井口投入工作时所能承受的最大井口压力最大工作压力是防喷器的强度指标。
(2)防喷器的公称通径是指防喷器的上下垂直通孔直径。
公称通径是防喷器的尺寸指标。
4.解释防喷器的型号:(1).2FZ35-21·双闸板防喷器通径35cm,工作压力21MPa(2).FH35-35·环形防喷器通径35cm,工作压力35MPa(3).FZ18-21·表示公称通径为180mm,最大工作压力为21MPa的单闸板防喷器(4).2FZ18-35表示公称通径为180mm,最大工作压力为35MPa的双闸板防喷器。
