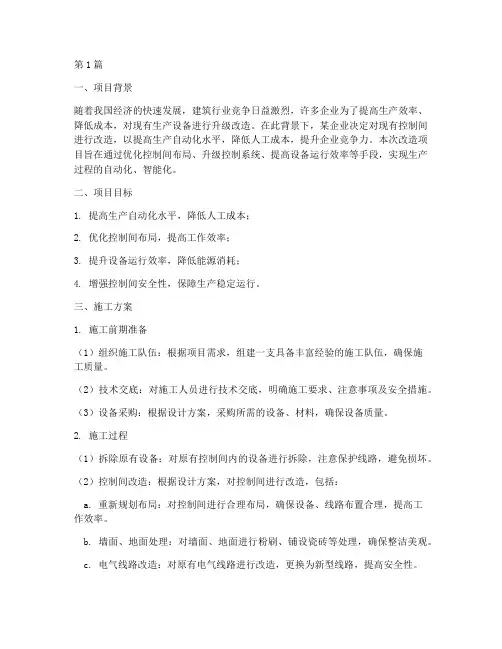

第1篇一、项目背景随着我国经济的快速发展,建筑行业竞争日益激烈,许多企业为了提高生产效率、降低成本,对现有生产设备进行升级改造。
在此背景下,某企业决定对现有控制间进行改造,以提高生产自动化水平,降低人工成本,提升企业竞争力。
本次改造项目旨在通过优化控制间布局、升级控制系统、提高设备运行效率等手段,实现生产过程的自动化、智能化。
二、项目目标1. 提高生产自动化水平,降低人工成本;2. 优化控制间布局,提高工作效率;3. 提升设备运行效率,降低能源消耗;4. 增强控制间安全性,保障生产稳定运行。
三、施工方案1. 施工前期准备(1)组织施工队伍:根据项目需求,组建一支具备丰富经验的施工队伍,确保施工质量。
(2)技术交底:对施工人员进行技术交底,明确施工要求、注意事项及安全措施。
(3)设备采购:根据设计方案,采购所需的设备、材料,确保设备质量。
2. 施工过程(1)拆除原有设备:对原有控制间内的设备进行拆除,注意保护线路,避免损坏。
(2)控制间改造:根据设计方案,对控制间进行改造,包括:a. 重新规划布局:对控制间进行合理布局,确保设备、线路布置合理,提高工作效率。
b. 墙面、地面处理:对墙面、地面进行粉刷、铺设瓷砖等处理,确保整洁美观。
c. 电气线路改造:对原有电气线路进行改造,更换为新型线路,提高安全性。
d. 控制系统升级:升级控制系统,实现生产过程的自动化、智能化。
(3)设备安装:根据设计方案,对设备进行安装,确保设备运行稳定。
a. 设备定位:根据设计图纸,确定设备安装位置,确保设备运行空间充足。
b. 设备安装:按照设备说明书和操作规程,进行设备安装。
c. 设备调试:对安装后的设备进行调试,确保设备运行正常。
(4)电气线路调试:对改造后的电气线路进行调试,确保线路连接可靠,设备运行稳定。
(5)系统联调:对控制系统、设备进行联调,确保整个系统运行稳定。
3. 施工后期(1)清理施工现场:对施工现场进行清理,确保现场整洁。

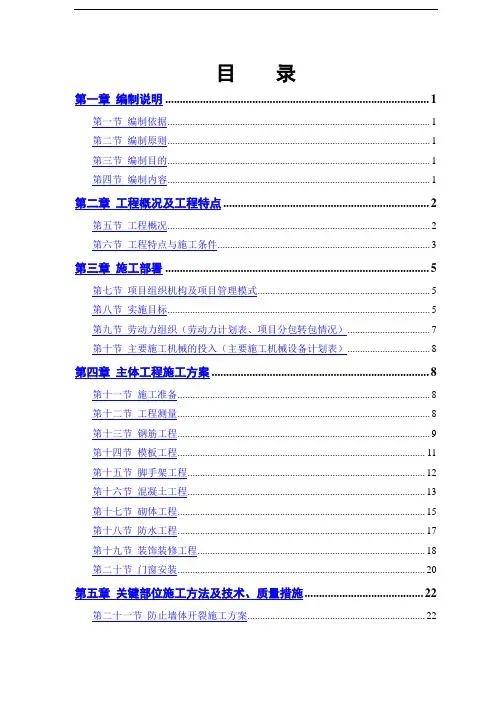

目录第一章编制说明 (1)第一节编制依据 (1)第二节编制原则 (1)第三节编制目的 (1)第四节编制内容 (1)第二章工程概况及工程特点 (2)第五节工程概况 (2)第六节工程特点与施工条件 (3)第三章施工部署 (5)第七节项目组织机构及项目管理模式 (5)第八节实施目标 (5)第九节劳动力组织(劳动力计划表、项目分包转包情况) (7)第十节主要施工机械的投入(主要施工机械设备计划表) (8)第四章主体工程施工方案 (8)第十一节施工准备 (8)第十二节工程测量 (8)第十三节钢筋工程 (9)第十四节模板工程 (11)第十五节脚手架工程 (12)第十六节混凝土工程 (13)第十七节砌体工程 (15)第十八节防水工程 (17)第十九节装饰装修工程 (18)第二十节门窗安装 (20)第五章关键部位施工方法及技术、质量措施 (22)第二十一节防止墙体开裂施工方案 (22)第六章施工进度计划 (23)第二十二节总体施工工期控制及分级施工进度计划表 (23)第二十三节进度计划保证措施 (24)第七章质量等级、质量保障措施 (26)第二十四节质量等级目标 (26)第二十五节质量管理 (26)第二十六节质量保证措施 (28)第二十七节成品保护 (30)第二十八节质量通病与预防措施 (30)第二十九节质量管理制度 (31)第八章安全生产与文明施工 (33)第三十节文明施工 (33)第三十一节安全生产 (34)第一章编制说明第一节编制依据1、新地能源工程技术有限公司设计的图纸文件。
2、国家、广东省、中山市颁布的现行建筑结构和建筑施工、设备安装施工的各类规范、规程、验评标准及有关技术规定。
3、广东省、中山市人民政府有关建筑工程管理、市政管理、环境保护等地方性法规及规定。
4、新地能源工程技术有限公司有关质量管理、安全管理、文明施工管理制度。
第二节编制原则1、严格遵守现行的技术规范、施工规程和质量评定与验收标准。
2、坚持技术先进性、科学合理性、经济适用性与实事求是相结合。
消防控制室系统施工方案1. 项目背景随着城市化进程的加快和人们对生活质量的要求不断提高,建筑物的高层化和复杂化越来越普遍。
这也意味着对消防安全的要求更加迫切和重要。
消防控制室作为重要的安全管理中心,担负着监控、控制和指挥消防设施运行的重要职责。
因此,建立一个高效可靠的消防控制室系统成为了当今建筑工程的必要组成部分之一。
2. 系统概述2.1 系统目标本文档旨在通过详细的施工方案,确保消防控制室系统能够实现以下目标:•监控消防设施运行状态,及时发现并报警处理异常情况;•控制消防设备的开启与关闭,保证应急处理能够迅速响应;•配备显示屏,提供实时的消防监控画面;•提供消防设备的历史记录和统计分析功能,方便事故的追溯和总结分析。
2.2 系统结构消防控制室系统主要包括以下组成部分:•中央处理器:负责系统的整体控制和调度;•监控设备:包括消防设备状态监测设备和摄像头等;•操作终端:提供给操作人员进行设备控制和监测的界面;•数据存储:用于存储设备状态、历史记录等数据。
3. 施工过程3.1 系统设计和选型在施工过程中,需要根据项目需求和系统要求进行详细的设计,并选择合适的设备和技术方案。
采用先进的技术和设备,可以提高系统的可靠性和稳定性。
3.2 设备安装和布线系统的安装和布线是保证系统正常运行的重要环节。
在安装过程中,应严格按照设备安装说明进行,合理布置设备位置和线缆走向,避免干扰和交叉。
3.3 软件调试和系统集成系统的调试和集成是确保系统功能正常的关键步骤。
在调试过程中,需要逐个测试各个模块和功能,确保其正常工作。
同时,还需要进行系统整体的集成测试,确保各个模块之间的协同工作。
3.4 用户培训和验收在系统建设完成后,需要对用户进行培训,使其能够熟练操作系统。
同时,进行系统的验收测试,确保系统满足用户需求和设计要求。
4. 风险控制在施工过程中,存在一定的风险和隐患。
为了控制风险,需要采取以下措施:•严格按照施工方案进行操作,避免操作失误和设备损坏等;•关注施工现场安全,加强安全培训和防护措施;•进行系统测试和调试,确保系统的稳定性和可靠性。

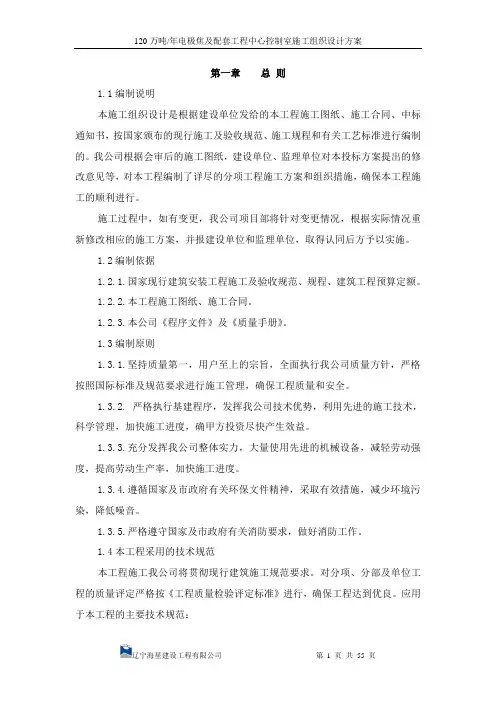

第一章总则1.1编制说明本施工组织设计是根据建设单位发给的本工程施工图纸、施工合同、中标通知书,按国家颁布的现行施工及验收规范、施工规程和有关工艺标准进行编制的。
我公司根据会审后的施工图纸,建设单位、监理单位对本投标方案提出的修改意见等,对本工程编制了详尽的分项工程施工方案和组织措施,确保本工程施工的顺利进行。
施工过程中,如有变更,我公司项目部将针对变更情况,根据实际情况重新修改相应的施工方案,并报建设单位和监理单位,取得认同后方予以实施。
1.2编制依据1.2.1.国家现行建筑安装工程施工及验收规范、规程、建筑工程预算定额。
1.2.2.本工程施工图纸、施工合同。
1.2.3.本公司《程序文件》及《质量手册》。
1.3编制原则1.3.1.坚持质量第一,用户至上的宗旨,全面执行我公司质量方针,严格按照国际标准及规范要求进行施工管理,确保工程质量和安全。
1.3.2. 严格执行基建程序,发挥我公司技术优势,利用先进的施工技术,科学管理,加快施工进度,确甲方投资尽快产生效益。
1.3.3.充分发挥我公司整体实力,大量使用先进的机械设备,减轻劳动强度,提高劳动生产率,加快施工进度。
1.3.4.遵循国家及市政府有关环保文件精神,采取有效措施,减少环境污染,降低噪音。
1.3.5.严格遵守国家及市政府有关消防要求,做好消防工作。
1.4本工程采用的技术规范本工程施工我公司将贯彻现行建筑施工规范要求。
对分项、分部及单位工程的质量评定严格按《工程质量检验评定标准》进行,确保工程达到优良。
应用于本工程的主要技术规范:《建筑结构荷载规范》(GB50009-2001)〈2006年版〉《建筑地基基础设计规范》(GB50007-2002)《混凝土结构设计规范》(GB50010-2002)《砌体结构设计规范》(GB50003-2001)《建筑抗震设计规范》(GB50011-2001)《建筑结构可靠度设计统一标准》(GB50068-2001)《建筑灭火器配置设计规范》(GB50140-2005)《自动喷水灭火系统设计规范》(GB50084-2001)2005年版《火灾自动报警系统设计规范》GB50116-98《采暖通风与空气调节设计规范》(GB50019-2003)《采暖与卫生工程施工及验收规范》(GB50242-2002)《通风与空调工程施工及验收规范》(GB50243-2003)《公共建筑节能自动喷水灭火系统设计规范》(GB50084-2001)2005年版《建筑给水排水设计规范》(GB50015-2003)《工程测量规范》GB50026-1993《建筑地基基础工程施工质量验收规范》GB50202-2002《砌体工程施工质量验收规范》GB50203-2002《混凝土结构施工质量验收规范》GB50204-2002《屋面工程质量验收规范》GB50207-2002《建筑地面工程质量验收规范》GB50209-2002《建筑装饰装修工程质量验收规范》GB50210-2002《建筑防腐蚀工程施工质量验收规范》GB50212-2002《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-2002《建筑工程工程量清单计价规范》《建筑施工扣件式钢管脚手架、安全技术规范》JGJ 130-2001《防盗安全门通用技术条件》GA 25-92《钢筋焊接及验收规程》JGJ 18-96《钢筋混凝土用热轧带肋钢筋》GB 1499-1998《钢筋混凝土用热轧光圆钢筋》GB 13013-1991《建筑工程文件归档整理规范》(GB/T50382-2001)《建设工程项目管理规范》(GB/T50382-2001)第二章. 工程概况2.1综合说明工程名称:辽宁绿地国丰清洁燃料有限公司120万吨/年电极焦及其配套工程中心控制室工程设计单位:建设地点:仙人岛能源化工区建筑面积:3950m2结构类型:钢筋混凝土抗爆墙结构建筑层数:地上二层施工范围:土建、钢结构、室内给排水、采暖、电器、通讯和有线电视的穿线管、下暗盒、暗箱及部分安装工程的穿墙套管的等图纸全部内容。

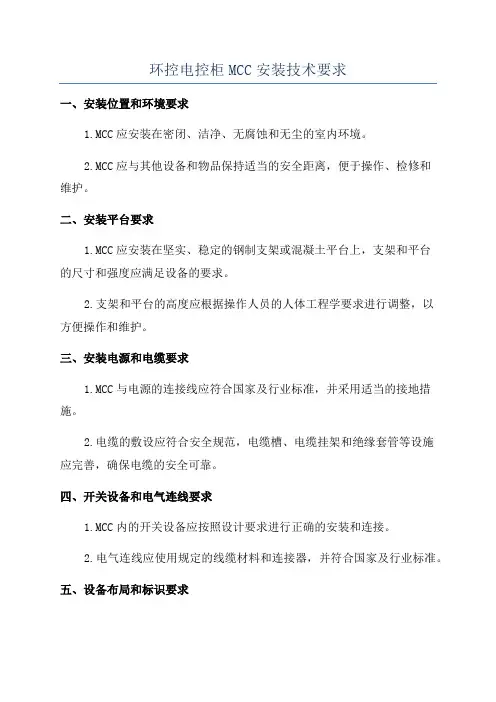

环控电控柜MCC安装技术要求一、安装位置和环境要求1.MCC应安装在密闭、洁净、无腐蚀和无尘的室内环境。
2.MCC应与其他设备和物品保持适当的安全距离,便于操作、检修和维护。
二、安装平台要求1.MCC应安装在坚实、稳定的钢制支架或混凝土平台上,支架和平台的尺寸和强度应满足设备的要求。
2.支架和平台的高度应根据操作人员的人体工程学要求进行调整,以方便操作和维护。
三、安装电源和电缆要求1.MCC与电源的连接线应符合国家及行业标准,并采用适当的接地措施。
2.电缆的敷设应符合安全规范,电缆槽、电缆挂架和绝缘套管等设施应完善,确保电缆的安全可靠。
四、开关设备和电气连线要求1.MCC内的开关设备应按照设计要求进行正确的安装和连接。
2.电气连线应使用规定的线缆材料和连接器,并符合国家及行业标准。
五、设备布局和标识要求1.MCC内的电器设备布局应符合设计要求,设备之间的间距应符合操作和维护的要求。
2.MCC的设备、开关以及电线要进行清晰的标识,以便操作人员正确识别和操作。
六、安全防护要求1.MCC应装设过电压和短路保护装置,确保设备和人员的安全。
2.MCC应装设可靠的漏电保护器,以防止漏电引起的意外事故。
七、连接设备和仪器的要求1.MCC应按照设计要求连接相应的仪器和设备。
2.在连接设备和仪器时,应确保连接线路正确、牢固可靠,并进行相应的标识。
总结:MCC的安装技术要求严格,需要安装在适宜的位置和环境中,并符合国家及行业标准。
在安装过程中,需要遵循相关规范和要求,确保设备的安全、可靠运行。
同时,还需要进行合理的布局和标识,方便操作和维护人员的工作。
最重要的是,要注意安全防护,确保设备和人员的安全。

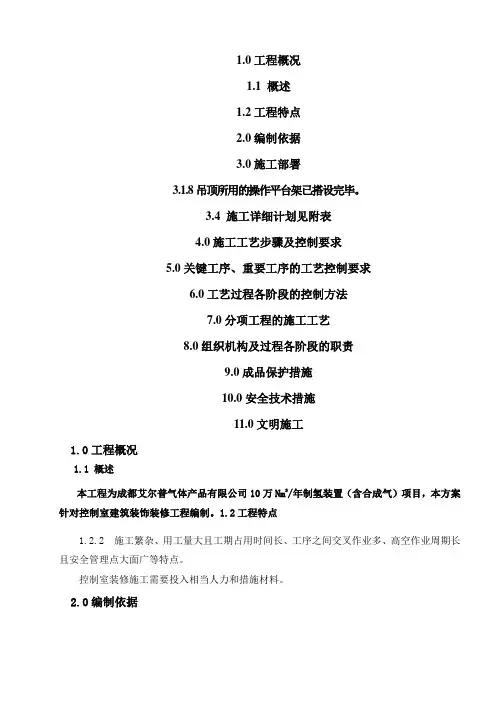

1.0工程概况1.1 概述1.2工程特点2.0编制依据3.0施工部署3.1.8吊顶所用的操作平台架已搭设完毕。
3.4 施工详细计划见附表4.0施工工艺步骤及控制要求5.0关键工序、重要工序的工艺控制要求6.0工艺过程各阶段的控制方法7.0分项工程的施工工艺8.0组织机构及过程各阶段的职责9.0成品保护措施10.0安全技术措施11.0文明施工1.0工程概况1.1 概述本工程为成都艾尔普气体产品有限公司10万Nm3/年制氢装置(含合成气)项目,本方案针对控制室建筑装饰装修工程编制。
1.2工程特点1.2.2 施工繁杂、用工量大且工期占用时间长、工序之间交叉作业多、高空作业周期长且安全管理点大面广等特点。
控制室装修施工需要投入相当人力和措施材料。
2.0编制依据3.0施工部署3.2劳动力需求及要求3.3主要设备、机具需用及要求主要设备、机具需用计划如下:3.4 施工详细计划见附表4.0施工工艺步骤及控制要求4.1施工工艺步骤4.1.1 抹灰工程施工工艺步骤:基层处理贴饼冲筋做护角抹底灰补洞修槽罩面层4.2 门工程施工工艺步骤4.2.2钢防爆门、木门施工工艺步骤:装木门扇装五金件洞口验收装钢门、木门框装玻璃4.2.3铝合金门施工工艺步骤:4.3 吊顶工程施工工艺步骤:4.4地面工程施工工艺步骤4.4.1 水泥砂浆面层施工工艺步骤:4.4.2 玻化地砖面层施工工艺步骤:4.5 涂料工程施工工艺步骤:4.6饰面砖工程施工工艺步骤4.6.1卫生间、更衣室面瓷砖施工工艺步骤:5.0关键工序、重要工序的工艺控制要求补贴保护膜 找中线装固定片卸玻璃装门窗框固 定 装窗台板填充、嵌缝、清理装玻璃纱窗五金件清理撕膜 准备 吊杆安装zhuang 装装次龙骨吊杆、埋件防腐装 主 龙 骨吊顶内管道、设备调试检查验收饰面板安装、嵌缝 基层清理 基层湿润压头遍结合层贴饼冲筋压二遍第三遍压光养 护基层清理 底灰铺抹、养护镶分格条抹水泥石渣面层 养护 磨头遍磨第二遍磨第三遍出光、酸洗 打 蜡调和漆两道刮腻子经丹两度除锈清理基层抹灰结合层抹灰灰贴面砖 勾 缝弹线分格作贴面砖灰饼6.0工艺过程各阶段的控制方法7.0分项工程的施工工艺7.1砌体工程7.1.1基础砌筑(地坪以下砌体结构)1)材料准备内外墙室内地坪以下部分为240mm厚非粘土实心砖,材料强度MU10,M10水泥砂浆砌筑。

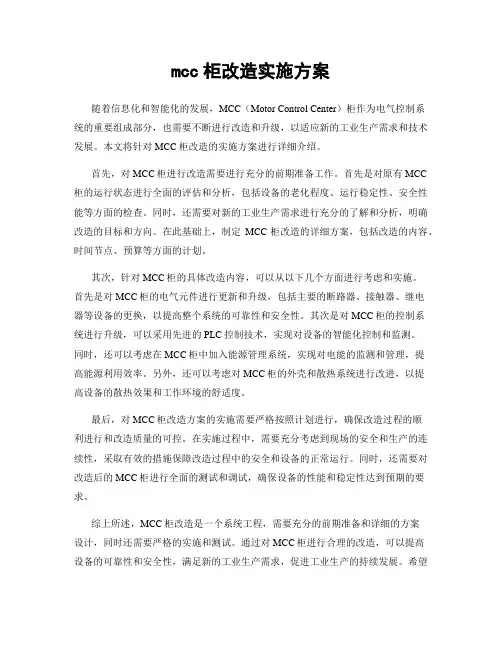

mcc柜改造实施方案随着信息化和智能化的发展,MCC(Motor Control Center)柜作为电气控制系统的重要组成部分,也需要不断进行改造和升级,以适应新的工业生产需求和技术发展。
本文将针对MCC柜改造的实施方案进行详细介绍。
首先,对MCC柜进行改造需要进行充分的前期准备工作。
首先是对原有MCC 柜的运行状态进行全面的评估和分析,包括设备的老化程度、运行稳定性、安全性能等方面的检查。
同时,还需要对新的工业生产需求进行充分的了解和分析,明确改造的目标和方向。
在此基础上,制定MCC柜改造的详细方案,包括改造的内容、时间节点、预算等方面的计划。
其次,针对MCC柜的具体改造内容,可以从以下几个方面进行考虑和实施。
首先是对MCC柜的电气元件进行更新和升级,包括主要的断路器、接触器、继电器等设备的更换,以提高整个系统的可靠性和安全性。
其次是对MCC柜的控制系统进行升级,可以采用先进的PLC控制技术,实现对设备的智能化控制和监测。
同时,还可以考虑在MCC柜中加入能源管理系统,实现对电能的监测和管理,提高能源利用效率。
另外,还可以考虑对MCC柜的外壳和散热系统进行改进,以提高设备的散热效果和工作环境的舒适度。
最后,对MCC柜改造方案的实施需要严格按照计划进行,确保改造过程的顺利进行和改造质量的可控。
在实施过程中,需要充分考虑到现场的安全和生产的连续性,采取有效的措施保障改造过程中的安全和设备的正常运行。
同时,还需要对改造后的MCC柜进行全面的测试和调试,确保设备的性能和稳定性达到预期的要求。
综上所述,MCC柜改造是一个系统工程,需要充分的前期准备和详细的方案设计,同时还需要严格的实施和测试。
通过对MCC柜进行合理的改造,可以提高设备的可靠性和安全性,满足新的工业生产需求,促进工业生产的持续发展。
希望本文的MCC柜改造实施方案能够对相关工程技术人员提供一定的参考和借鉴,推动MCC柜改造工作的顺利进行。
自控系统施工方案1.1.1.1.系统构成整个系统分为四级管理,包括中心站控制、分控站控制、MCC控制及就地控制。
现场各种数据通过PLC采集,中控室操作站集中监控和管理。
控制系统含五大体系结构:主保护、“备份”控制、可编程逻辑控制器(PLC)、人机界面(MMI)、监控和数据获取系统(SCADA)。
根据本厂工艺流程和总平面布置,拟设一个中央控制室、多了个现场控制站以及多个控制系统。
(1)中控室中央控制室设于综合楼中控室内,内设操作站。
中央控制室和厂区其他现场控制站以及设备成套提供的控制柜通过光纤环网组成一个有线数据通信网络系统。
现场控制站在现场进行工艺检测参数、设备运行工况信号的采集、检测和控制,并向中央控制室进行实时传送。
中央控制室可调用各现场站的全部运行信息。
检修系统的任一部分,不会影响其他部分的正常运行。
(2)分控站现场控制站直接控制和监测若干生产过程的单元,进行工艺检测参数、设备运行工况信号的采集、监测和控制,并向上级控制单元进行实时传送。
上级控制单元可调用各现场站的全部运行信息,通过一定权限设定控制现场主要设备的启动和停止。
1.1.1.2.基本要求全厂采用100M工业以太环网。
分控站与中控室之间的主干网络采用四芯单模光纤,设备自带的PLC柜与分控站的通信采用以太网双绞线,走TCP/IP协议。
本系统采用先进的计算机控制系统,系统设置界面友好的系统软件、应用软件、编程软件和控制软件,能够支持不同计算厂家的硬件在同一网络中运行。
控制网具备自定义协议宏(ProtocolMacro)功能,能与非本公司产品进行数据交换,便于和现场智能仪表相连。
(1)系统可靠性控制系统保证能够在严格的工业环境下长期、稳定地运行,满足国内、国际的安全标准。
易配置、易接线、易维护、隔离性好,结构坚固,抗腐蚀。
(2)故障诊断系统检测到一个故障时,则将采取适当的控制行为,通过硬连线电路来处理。
同时,相关设备的进一步的正常操作将被阻止,直到查明故障原因并将故障状态手动复位为止。
消防控制室施工方案策划1. 引言消防控制室是保护人们生命和财产安全的重要设施之一。
在建筑物中,消防控制室的功能是监测和控制消防设备以及处理火灾紧急情况。
因此,在施工过程中,消防控制室的施工方案策划至关重要,其设计和施工应符合相关的消防标准和规范,以确保消防控制室的效能和安全性。
2. 目标与要求消防控制室施工方案的目标是确保消防控制室的设计、施工和设备安装过程符合相关法规和标准的要求。
其要求包括: - 满足消防控制室设备的需要,如消防报警系统、消防喷淋系统、烟雾探测器等; - 符合消防安全的基本原则,提供有效的火灾监测和报警系统; - 确保施工过程中的安全性,预防火灾事故的发生; - 提供可靠的电源和备用电源,以确保消防控制室在紧急情况下的可用性。
3. 施工方案策划步骤3.1 制定施工计划在开始施工前,应制定详细的施工计划,明确施工阶段、施工方法、施工工序和时间要求等。
施工计划应由专业的消防工程师编制,并与相关部门进行讨论和审查。
3.2 设计消防控制室布局根据设计要求和消防系统的需求,设计消防控制室的布局。
消防控制室的布局应包括工作台、操作区域、监控设备放置位置等,以便操作人员能够有效地监控和控制火灾情况。
3.3 选择适当的材料和设备在消防控制室的施工过程中,应选择符合消防要求的材料和设备。
消防控制室的墙壁、门窗等应选择防火材料,以提高其耐火性能。
同时,选择可靠的消防设备,如消防报警器、消防喷淋系统等,确保其功能和使用可靠性。
3.4 进行施工过程监控和质量检查施工过程中应对每个施工阶段进行监控和质量检查,确保施工符合设计要求和质量标准。
特别是对关键工序,如电气布线、设备安装等过程应加强检查,以确保施工质量。
3.5 进行竣工验收和测试在施工完成后,应进行竣工验收和测试,确保消防控制室的功能和安全性符合要求。
测试包括消防设备的性能测试、电气设备的接地测试等,以验证其功能和安全性。
4. 施工安全措施在消防控制室的施工过程中,应采取有效的安全措施,预防火灾事故的发生。
mcc柜改造实施方案MCC柜改造实施方案。
一、背景介绍。
MCC(Motor Control Center)柜是工业生产中常见的电气控制设备,用于集中控制和保护电动机。
随着工业自动化水平的不断提高,许多企业的MCC柜已经使用了多年,存在着老化、能效低、安全隐患大等问题,因此需要进行改造升级。
二、改造目的。
1. 提高设备运行可靠性,通过对MCC柜进行改造,可以更新老化设备,提高设备的可靠性和稳定性,减少设备故障率,提高生产效率。
2. 提升设备能效,新型MCC柜在设计上更加节能高效,可以有效降低能耗,降低生产成本,提升企业的竞争力。
3. 加强设备安全性,改造后的MCC柜配备了更加先进的安全保护装置,能够更好地保障设备和人员的安全。
4. 实现远程监控,改造后的MCC柜可以实现远程监控和智能化管理,提高设备的管理水平。
三、改造内容。
1. 更新主要设备,对MCC柜中的主要设备如断路器、接触器、继电器等进行更新,采用新型高效、低能耗的设备。
2. 完善控制系统,更新控制系统,采用PLC控制技术,实现自动化控制和远程监控。
3. 强化安全防护,增加安全保护装置,如过载保护、短路保护、漏电保护等,提高设备的安全性。
4. 优化布局设计,对MCC柜的布局进行优化设计,提高设备的易维护性和可操作性。
5. 完善接地保护,加强MCC柜的接地保护,确保设备运行安全可靠。
四、实施步骤。
1. 确定改造计划,制定MCC柜改造计划,明确改造的内容、时间节点和预算。
2. 设备选型采购,根据改造计划确定所需设备的型号和规格,进行设备采购。
3. 施工准备,对改造现场进行准备工作,包括清理现场、搬运设备等。
4. 设备安装调试,按照设计要求进行设备安装和调试工作,确保设备安装正确、运行稳定。
5. 系统联调测试,对MCC柜进行系统联调测试,确保各个部件协调运行。
6. 改造验收,对改造后的MCC柜进行验收,确认改造效果符合设计要求。
五、改造效果。
1. 设备运行可靠性提高,改造后的MCC柜设备更新,故障率降低,提高了设备的运行可靠性。
消防控制室施工方案步骤随着城市发展与建设进程的加快,消防安全问题越来越受到人们的关注。
作为城市安全的重要组成部分,消防控制室在城市规划与建设中扮演着重要的作用。
本文将介绍消防控制室施工的方案步骤,以确保施工过程的顺利实施和最终结果的符合要求。
第一步:方案设计在进行消防控制室施工之前,首先需要进行方案设计。
方案设计的目的是根据建筑结构和功能需求,确定合理的消防控制室布局和设备配置。
设计方案应充分考虑逃生通道、疏散楼梯、灭火系统、报警设备等各项消防安全要素,确保消防控制室在发生火灾等紧急情况时能够及时发现、报警和处置。
第二步:施工准备在确定了施工方案后,需要进行施工准备工作。
这包括对施工场地的清理和平整,以确保消防控制室的施工环境符合安全要求。
同时,还需要准备所需的施工材料和设备,包括建筑材料、消防设备、电气设备等,并对其进行检验和保养,确保其安全可靠。
第三步:施工工艺消防控制室的施工工艺需要按照设计方案进行实施。
这包括基础工程的施工、主体结构的搭建、电气设备的安装和调试等环节。
在进行施工工艺时,施工人员需要按照相关规范和要求进行操作,确保施工质量和进度的同时,保证施工过程的安全。
第四步:设备验收当消防控制室的施工完成后,需要对其设备进行验收。
验收的目的是确保设备的性能和质量符合设计要求,以保证消防控制室在投入使用时能够正常运行。
验收工作应由专业的消防工程师进行,他们将对各项设备进行检测和测试,并出具相应的验收报告。
第五步:消防演练与培训完成消防控制室施工后,还需要进行消防演练和相关培训工作。
消防演练可以提高工作人员的应急处置能力,同时也能够检验和验证消防控制室的设备和系统是否正常运行。
培训工作则旨在提高工作人员的消防意识和操作技能,使其能够熟练操作消防设备和系统,提高应对突发火灾等紧急情况的能力。
总结消防控制室施工是一项复杂的工程,需要从方案设计到施工工艺再到设备验收等多个环节都要严格把关,以确保消防控制室的安全性和可靠性。
- -消防控制室施工方案编制人:审批人:目录1.机房装饰装修工程施工工艺及方法01.1.彩钢板墙面01.2.铝板吊顶11.3.联网式吊架11.4.地面施工31.5.防静电活动地板42.机房电气工程施工工艺及方法42.1.照明工程42.2.开关、插座52.3.电线电缆穿管敷设72.4.电缆及电线安装82.5.线槽敷设102.6.电缆桥架内电缆敷设112.7.低压配电柜〔箱〕132.8.防雷、接地系统15及蓄电池162.10.机柜系统212.11.机房大屏幕及操作台系统221.机房装饰装修工程施工工艺及方法1.1.彩钢板墙面1〕原墙面处理原墙面为加砼砖墙面,用水泥砂浆找平,刷两遍防尘漆。
2020-5-12〕材料作法:用75型龙骨做基层竖向龙骨,竖向下侧落地安装,龙骨间距600mm,内穿穿心龙骨,外面封金属装饰板,板材规格为1.2米*3米。
3〕质量要求:确保横平竖直。
确保外表平整。
按图施工,严格放线。
4〕允许偏差如下:外表平整度小于2mm。
立面垂直度小于3mm。
接缝上下差小于0.3mm。
阴阳角方正小于2mm。
5〕工艺流程:基层处理→安装轻钢龙骨→安装彩钢板→安装彩钢板装饰扣条→质量检查1.2.铝板吊顶1)质量要求:铝合金天花板与龙骨连接必须结实可靠,不得松动变形。
板面起拱度准确;外表平整;接缝、接口严密;条形板接口位置排列错开有序,板缝顺直,无错台错位,宽窄一致;阴阳角收边方正;装饰线肩角、割向正确,拼缝严密,异形板排放位置合理美观。
铝合金外表整洁,无翘角、碰伤,镀膜完好无划痕,颜色协调一致、美观。
铝合金吊顶工程的允许偏差如下:外表平整度小于1.5MM。
接缝平直小于1.5MM。
接缝上下差小于0.3MM。
压条间距小于2MM。
分格线平直度小于1MM。
2)施工工艺流程:楼板基层处理→刷防尘乳胶漆→放线定位→下吊杆→吊龙骨→上吊顶板→质量检查→撕保护膜1.3.联网式吊架1〕施工范围由于地下一层层高为6.9米,需在消防控制室吊顶内增加转换层,解决吊顶内所有管路及灯具的吊装问题。
消防控制室施工方案1. 引言本文档旨在详细介绍消防控制室的施工方案,包括施工步骤、施工材料、安装要求等内容。
消防控制室是保障建筑物消防安全的重要设施之一,其施工质量直接关系到整体消防系统的可靠性和效果。
2. 施工步骤消防控制室的施工可分为以下步骤:2.1 准备工作1.确定消防控制室的设计方案,并获得相关设计图纸。
2.按照设计方案准备所需施工材料和工具。
3.在施工区域进行必要的准备工作,包括清除障碍物、划定施工范围等。
2.2 构建墙体和天花板1.根据设计图纸,在施工区域搭建支架,并严格按照墙体和天花板的设计尺寸进行施工。
2.使用合适的施工材料,如砖块、水泥等,按照施工工艺要求进行墙体和天花板的砌筑。
3.在施工过程中,要注意墙体和天花板的垂直度和平整度,确保其稳固和美观。
2.3 安装门窗和地板1.根据设计要求,选择合适的门窗材料,并按照设计图纸的位置和尺寸进行安装。
2.在地面上铺设合适的地板材料,如瓷砖、地板板等。
2.4 安装消防设备1.根据设计方案确定消防设备的位置,并进行相应的预埋工作。
2.安装消防设备,包括火灾报警器、灭火器、消防喷淋系统等。
3.在安装过程中,要确保消防设备的连接牢固、灵敏度正常,并进行必要的测试和调试。
2.5 安装电气设备和照明系统1.根据设计图纸确定消防控制室的电气设备和照明系统的位置和数量。
2.进行电气线路的布置和安装工作,确保安全可靠。
3.安装照明设备和开关,保证消防控制室的照明充足、灵活可调。
2.6 完善室内装饰1.进行室内墙面、天花板的粉刷和装饰工作,使其整体具有良好的美观效果。
2.安装室内家具和配件,如工作桌椅、文件柜等。
2.7 完成验收和整理工作1.完成施工后的清理工作,清除施工垃圾和杂物。
2.进行消防控制室的验收工作,确保施工质量符合相关标准和规范。
3.编制施工验收报告,并归档保存。
3. 施工材料和设备要求在消防控制室的施工中,需要使用以下材料和设备:3.1 施工材料•砖块、水泥等建筑材料•门窗材料•地板材料•电气线缆•灯具和开关•涂料和装饰材料•室内家具和配件3.2 施工工具•锤子、榔头等手工具•推车、梯子等搬运工具•打孔机、焊接机等电动工具•施工车间等临时设施4. 安装要求在消防控制室的施工过程中,需要满足以下安装要求:4.1 墙体和天花板•墙体和天花板的施工要符合设计图纸的尺寸要求。
控制室及MCC施工方案目录1. 编制依据 (1)2. 工程概况 (1)3. 工程特点 (1)4. 施工布置 (2)5 施工进度计划(见附表) (2)6 主要施工方法及施工措施 (2)6.1 土方工程 (2)6.2 钢筋工程 (3)6.3 模板工程 (4)6.4 脚手架搭设 (5)6.5 混凝土工程 (5)7. 施工机具及周转材料计划 (6)8. 劳动力计划(见下表) (7)9 质量保证措施 (7)10 安全文明施工 (7)10.1 安全管理目标 (7)10.2 安全管理体系 (7)10.3 安全施工措施 (8)11 保证进度措施 (8)1. 编制依据1.1中国化学工程公司提供的中以溴化物工程控制室及MCC施工图1.2混凝土强度评定标准GBJ107-871.3工程测量规范GB50026-931.4《混凝土结构施工及验收规范》GB50204-921.5普通混凝土用砂质量标准及验收规范1.6普通混凝土用碎石(卵石)质量标准及验收规范1.7建筑物工程高处作业安全技术规范JGJ79-911.8本项目部编制的中以溴化物工程施工组织设计1.9十六化建公司编制的《质量体系程序文件》和《质量手册》1.10十六化建公司编制的《项目管理办法》11本项目部编制的《溴化物工程质量计划》2. 工程概况本工程为中以溴化物工程中的主装置之一:控制室及MCC装置,它位于阻燃厂西部,与新建溴化物装置相邻。
2.1结构形式本工程为全现浇框架结构,平面尺寸为18m×14m基础为钢筋混凝土板式基础,基础埋置深度-2.4米,独立柱基础与混凝土墙下有梁式条形基础,截面形式为锥形,锥形高度650mm(B轴线柱基)和450mm(条基)A.C(柱基),顶标高-1.20米,基础底宽不等,梁宽700,梁柱基础连成整体,墙宽300,高1140,墙顶标高-0.06m。
2.2主体框架分二层,板顶标高为5.00米和10.90米,框架为矩形截面,尺寸为600*500,一.二层柱上预留钢筋,伸出柱边长度600,其标高见详图,板厚100mm,顶层10.9米,上设4个设备基础,预埋铁件102块,并沿四周预埋φ8φ150女儿墙拉钢筋,5.00平台预铁件21块,框架梁为矩形截面梁,尺寸为300*500和350*500两种,次梁截面尺寸为250×450mm,为避免59*450,框架间设二层楼梯,开间尺寸5000*6000,楼梯顶标高5.57米2.3(1)~(4)/(A)~(1)轴间设C15混凝土电缆沟,沟底板厚250,埋深-1.25米壁厚200和250不等,净深1000,顶标高±0.000,沟总长44米,沿轴线方向布置,地沟盖板88块,用δ=6钢板加工。
3. 工程特点3.1本工程现浇混凝土量大,预埋铁件较多。
3.2本工程电缆够为防水混凝土,现浇屋面为钢筋混凝土自防水结构,因此,对混凝土密度及膨胀与收缩性的要求较高,施工时对混凝土的浇筑采取一定措施。
3.3由于全现浇,且屋面、地沟不允许留置后浇带,因此只能逐层施工,故对模板、脚手架等周转材料需要量较大。
4. 施工布置4.1施工工艺流程(1)准备工作(2)土方开挖(3)垫层浇筑(4)柱基、条形地梁钢筋绑扎(5)定位、放线柱基、梁砼浇筑(6)混凝土墙施工(7)土方回填(8)一层框架柱施工(9)5.00m平台施工(10)二层框架柱施工(11)10.9m屋面施工(12)基础电缆沟施工4.2由于5.00和10.9标高层现浇梁板系统不能留置施工缝5 施工进度计划(见附表)5.1 按甲方要求,本工程土建安装总工期为100天。
根据实际工程量预计土建工期75天,除围护、装修外,主体结构预计50天。
5.2 形象计划见附表。
6 主要施工方法及施工措施6.1 土方工程6.1.1 土方开挖根据基础底标高基本一致以及(B)~(C)/(1)~(4)基础密集,故选择机械开挖,即用反铲开挖基础。
由于7月份处于雨季,另外避免对地基土下层的扰动,因此当机械挖至距设计标高300mm时,采用人工开挖清理至设计标高。
并请业主、管理承包商共同进行验槽。
并进行钎探纪录。
当确定地基的土质符合设计要求且地基下土质均匀无洞穴坟墓等即可进行下道工序。
6.1.2 土方回填施工工艺:基坑地坪的清理——检查土质——分层铺土——整平——夯实——检查密实度——修正找平验收土方回填工作只有等基础所有工作内容完成后才能进行。
土方回填的土料优先使用从坑槽中挖出的土,土块的粒径不应大于50mm,且不得含有淤泥耕植土等杂质。
填土前应清底夯实,回填土可采用机械夯实。
用机械夯实时,每层虚铺厚度不应大于200mm,每层夯实3~4遍。
压实系数不小于0.95。
回填土宜控制在最优含水率情况之下施工。
过干的的土在压实前应加以润湿,过湿的土应晾干,每层压实后的干容重应符合设计要求。
回填时每层至少夯打二遍,打夯应一夯压半夯、夯夯相接,行行相连严禁采用水浇使土下沉。
回填土每层填土夯实后都应进行环刀取样,测出干土的质量密度达到要求后,再进行上一层的铺土。
6.2 钢筋工程6.2.1 钢筋的制作6.2.1.1 钢筋的制作:钢筋的制作采用集中加工的方式进行,有钢筋加工场统一制作,按编号分别堆放,分批分批的运至本工程待安装部位,进行安装。
6.2.1.2 钢筋表面应清洁无损伤,油渍和铁锈等应在使用前清除干净。
待有颗粒状和片状老锈不得使用。
6.2.1.3 钢筋的弯钩或弯折应符合下列的要求:Ⅰ级钢筋的末端需要做180度弯钩,其圆弧弯曲直径D不应小于钢筋的直径d的2.5倍平直部分长度不宜小于钢筋直径d的3倍,Ⅱ级钢筋末端需要做成90度或者135度弯折时钢筋的弯曲直径D 不宜小于钢筋直径d的4倍。
箍筋的末端弯钩应按设计要求做135度的弯钩。
弯钩的弯曲直径大于箍筋的直径且不小于箍筋直径的2.5倍,平直长度不小于10倍的箍筋直径。
6.2.1.4 钢筋的下料长度应根据构件尺寸、混凝土保护层的厚度、钢筋弯曲调整值和弯钩的增加长度等综合考虑。
6.2.2 钢筋的焊接6.2.2.1 对有抗震要求的受力钢筋的接头,宜优先采用焊接与机械连接,对框架柱采用电渣压力焊,对梁采用闪光对焊钢筋接头不宜设在梁端、柱端箍筋加密曲范围内。
6.2.2.2 当受力筋采用焊接接头时设在同一构件内的焊接接头应相互错开,,在任一焊接接头中心直长度为钢筋直径d的35倍且不小于500mm的区段t内同一根钢筋不得有两个接头,在该区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率:受拉区不宜超过50%;受压区不受限制。
6.2.2.3 采用闪光对焊时,对非预应力钢筋均应除去焊接的毛刺和卷边。
6.2.3 钢筋绑扎6.2.3.1 弹线排筋,底板两侧套箍全绑,其余成梅花型间隔绑扎,垫设水泥砂浆垫块。
6.2.3.2 梁和柱的箍筋除设计有要求外,应与受力筋垂直。
箍筋的弯钩处应沿受力筋方向错开设置。
6.2.3.3 各受力钢筋之间的绑扎扣接头应相互错开,有绑扎扣接头的受力钢筋截面面积占总面积的百分比受拉区不超过25%,受压区不超过36%,搭接长度及锚固长度应符合设计要求,当设计无规定5d,在任何情况下,纵向受拉钢筋的搭接长度不应小于300mm受压钢筋的搭接长度不小于200mm。
安装钢筋时,配置的钢筋的级别、直径根数和间距均应符合设计要求,绑扎式焊接的钢筋网和钢筋骨架不得有变形,松脱和开焊,钢筋位置的允许偏差为右上表: 6.3 模板工程6.3.1 柱模板的支设柱轴线应进行复查,复查合格后,方可进行下步施工。
根据复查后的轴线弹出柱四边边线。
柱模在支设前应根据设计标高用砂浆找平,找平位置在柱截面几何尺寸外5~10mm 柱墩上。
框架柱应先支设两端模板,经校正后固定,拉线校正中间柱模,如此依次施工。
柱模U 形卡必须满加,以防止模板变形漏浆。
柱箍采用脚手架钢管,每600mm 设一道柱箍。
6.3.2 梁模板支设在梁模板支设前,应在其标高上设1~2个操作平台,以便堆放使用模板和木工机械,操作平台上材料堆放高度不应超过1.2m ,每平方米重物堆积不得超过300Kg 。
梁长超过4m 均应起拱,起拱高度为全跨的1~3/1000。
在模板支设过程中,应根据设计要求高度先支设两端模板,而后支设中部模板,模板下支撑每600mm 设一道。
6.3.3 平台模板的支设平台根据开间、进深尺寸经设计采用定型钢模板拼接。
柱角处及组合模板不够部分用木模板补缝,平台板搁置在支撑顶部横钢管上,纵横间距控制在60公分以内,不足处铺100×50mm 木材作为板底支撑,木模板补缝处增加支撑,严禁出现松动现象。
6.3.4 电缆沟的模板支设电缆沟深1.35米,而且为防水混凝土结构,因此对模板的支设要求较高:模板采用组合钢模板横向布置,并使用穿墙垫片与横竖钢管紧固,垫片放置在模板的接缝处。
6.3.5 模板的拆除当混凝土达到1.2N/mm2强度时,侧模可以拆除或在其混凝土强度能保证其表面及菱角不因拆除模板而受损后可拆除。
底模应在混凝土强度符合下列条件时方可拆除:6.4 脚手架搭设6.4.1脚手架在回填以后搭设,回填土须分层夯实,坚实平整且要认真做好排水措施。
6.4.2 脚手架整体承压部分为回填土面上置300×4000mm通长木板作为垫板并设扫地杆。
6.4.3 脚手架一经搭设,其地基不准随意开挖。
6.4.4 脚手架系统整体采用Φ48×3.5mm钢管满堂支设,钢管必须满足国标3﹟的技术要求。
扣件、螺栓等金属配件质量应符合有关标准要求,无锈蚀、滑丝等现象。
6.4.5 满堂脚手架立杆横距纵距及水平步距要求为:横距不大于1.2米,框架梁底支撑处为:0.6米,纵距1.5米,框架梁底支撑处为0.9米,步距底部为1.8米,上部为1.5米。
6.4.6 脚手架的拆除在脚手架拆除前应找出工作区域,并设置明显的标志,禁止行人进入。
脚手架拆除应自上而下逐层进行拆除。
拆除原则是后安装的先拆除,先安装的后拆除。
拆除的顺序依此为:栏杆→脚手板→剪刀撑→小横杆→大横杆→立杆。
拆除脚手架应统一指挥,上下呼应,动作协调。
当解开与另一人有关的结扣时,应先通知对方,以防坠落。
6.5 混凝土工程6.5.1 混凝土搅拌混凝土搅拌站后台上料采用一台1.5吨装载机拢料,上料采用人工上料,后台计量磅秤称粗细骨料重量,混凝土搅拌必须按实验室混凝土配合比进行给料试配。
搅拌2分钟后出料量其坍落度是否符合设计要求,不符合设计要求,则应调整用水量;符合设计要求,则给出施工配合比并搅拌施工。
水泥必须具有出厂合格证,并经复试合格;水泥检查项目为:强度和安定性。
砂、石料应检查其含泥量合级配;砂用中砂和细砂,含泥量不大于3%。
石子:粒径在0.5-3.2cm之间,含泥量不大于1%。
混凝土配合比由实验室下达普通和防水混凝土配合比单,在施工工程中应严格按配合比上料施工。
