1、电网频率
我国电力系统的标称频率为50赫兹，GB/T15945-2008《电能质量电力系统频率偏差》中规定：电力系统正常运行条件下频率偏差限值为±0.2赫兹，当系统容量较小时，偏差限值可放宽到±0.5赫兹，标准中没有说明系统容量大小的界限。
在《全国供用电规则》中规定“供电局供电频率的允许偏差：电网容量在300万千瓦及以上者为±0.2赫兹；电网容量在300万千瓦以下者，为±0.5赫兹。
实际运行中，从全国各大电力系统运行看都保持在不大于±0.1赫兹范围内。
2、电压偏差
GB/T12325-2008《电能质量供电电压偏差》中规定：35千伏及以上供电电压正、负偏差的绝对值之和不超过标称电压的10%；20千伏及以下三相供电电压偏差为标称电压的土7%；220V单相供电电压偏差为标称电压的+7%，-10%。
国家电能质量标准（静态）产品名称：国家电能质量标准（静态）产品编号：155421-478产品型号：国家电能质量标准（静态）市场价格：0元/0批发价格：0元/0更新时间：2009.12.14出品单位：动力ups、变频器跳闸、晃电、电压骤降、电能质量治理方案供应商-国臣信息自动化技术有限公司浏览次数：215产品详细介绍国标：电压允许偏差用电设备的运行指标和额定寿命是对其额定电压而言的。
当其端子上出现电压偏差时，其运行参数和寿命将受到影响，影响程度视偏差的大小、持续的时间和设备状况而异，电压偏差计算式如下：电压偏差（％）=（实际电压－额定电压）／额定电压×100％……（1）《电能质量供电电压允许偏差》（GB12325－90）规定电力系统在正常运行条件下，用户受电端供电电压的允许偏差为：（1）35kV及以上供电和对电压质量有特殊要求的用户为额定电压的＋5％～－5％；（2）10kV及以下高压供电和低压电力用户为额定电压的＋7％～－7％；（3）低压照明用户为额定电压的＋5％～－10％。
为了保证用电设备的正常运行，在综合考虑了设备制造和电网建设的经济合理性后，对各类用户设备规定了如上的允许偏差值，此值为工业企业供配电系统设计提供了依据。
在工业企业中，改善电压偏差的主要措施有三：（1）就地进行无功功率补偿，及时调整无功功率补偿量，无功负荷的变化在电网各级系统中均产生电压偏差，它是产生电压偏差的源，因此，就地进行无功功率补偿，及时调整无功功率补偿量，从源上解决问题，是最有效的措施。
（2）调整同步电动机的励磁电流，在铭牌规定植的范围内适当调整同步电动机的励磁电流，使其超前或滞后运行，就能产生超前或滞后的无功功率，从而达到改善网络负荷的功率因数和调整电压偏差的目的。
（3）采用有载调压变压器。
从总体上考虑无功负荷只宜补偿到功率因数为0.90～0.95，仍然有一部分变化无功负荷要电网供给而产生电压偏差，这就需要分区采用一些有效的办法来解决，采用有载调压变压器就是有效而经济的办法之一。
01 电能质量国标
电能质量相关的国标主要有以下几个：
•GB/T 12325-2008 电能质量 供电电压偏差
•GB/T 15945-2008 电能质量 电力系统频率偏差
•GB/T 15543-2008 电能质量 三相电压不平衡度
•GB/T 12326-2008 电能质量 电压波动和闪变
•GB/T 14549-1993 电能质量 公用电网谐波
•GB/T 24337-2009 电能质量 公用电网间谐波
这些国标规定了电能质量相关的技术指标和限值，对于保障电力系统的安全稳定运行具有重要意义。
其中，供电电压偏差、电力系统频率偏差、三相电压不平衡度、电压波动和闪变、公用电网谐波等都是影响电能质量的重要因素，需要通过采取相应的措施进行治理和改善。
同时，这些国标也是评价电能质量的重要依据，可以帮助电力企业和用户了解电力系统的运行状况，及时发现和解决问题。
电网频率我国电力系统的标称频率为50Hz，GB/T15945-2008《电能质量电力系统频率偏差》中规定：电力系统正常运行条件下频率偏差限值为±0.2Hz，当系统容量较小时，偏差限值可放宽到±0.5Hz，标准中没有说明系统容量大小的界限。
在《全国供用电规则》中规定"供电局供电频率的允许偏差：电网容量在300万千瓦及以上者为±0.2HZ；电网容量在300万千瓦以下者，为±0.5HZ。
实际运行中，从全国各大电力系统运行看都保持在不大于±0.1HZ范围内。
电压偏差GB/T 12325-2008《电能质量供电电压偏差》中规定：35kV及以上供电电压正、负偏差的绝对值之和不超过标称电压的10%；20kV及以下三相供电电压偏差为标称电压的土7%；220V单相供电电压偏差为标称电压的+7%，-10%。
三相电压不平衡GB/T15543-2008《电能质量三相电压不平衡》中规定：电力系统公共连接点电压不平衡度限值为：电网正常运行时，负序电压不平衡度不超过2%，短时不得超过4%；低压系统零序电压限值暂不做规定，但各相电压必须满足GB/T 12325的要求。
接于公共连接点的每个用户引起该点负序电压不平衡度允许值一般为1.3%，短时不超过2.6%。
公用电网谐波GB/T14549--93《电能质量公用电网谐波》中规定：6～220kV各级公用电网电压(相电压)总谐波畸变率是0.38kV为5.0%，6～10kV为4.0%，35～66kV为3.0%，110kV为2.0%；用户注入电网的谐波电流允许值应保证各级电网谐波电压在限值范围内，所以国标规定各级电网谐波源产生的电压总谐波畸变率是：0.38kV为2.6%，6～10kV为2.2%，35~66kV为1.9%，110kV为1.5%。
对220kV电网及其供电的电力用户参照本标准110kV执行。
公用电网间谐波GB/T 24337-2009《电能质量公用电网间谐波》中规定：间谐波电压含有率是1000V及以下<100Hz为0.2%，100~800Hz为0.5%，1000V以上<100Hz为0.16%，100~800Hz为0.4%，800Hz以上处于研究中。
简目录一、电能质量供电电压偏差二、电能质量电压波动和闪变三、电能质量三相电压不平衡四、电能质量电力系统频率偏差五、电能质量暂时过电压和瞬态过电压六、电能质量公用电网间谐波七、电能质量公用电网谐波八、个人综述二、电能质量供电电压偏差1 范围本标准规定了电网供电电压偏差的限值、测量和合格率统计。
本标准适用于交流50Hz电力系统在正常运行条件下供电电压对系统标称电压的偏差。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不住日期的引用文件，其最新版本适用与本标准。
GB/T 156—2007 标准电压（IEC 60038；2002，MOD）3 术语和定义3.1 系统标称电压（nominal system voltage）用以标志或识别系统电压的给定值。
3.2供电点（supply terminals）供电部门配电系统与用户电气系统的联结点。
3.3供电电压（supply voltage）供电点处的线电压或相电压。
3.4电压偏差（voltage deviation）实际运行电压对系统标称电压的偏差相对值，以百分数表示。
3.5电压合格率（voltage qualification rate）实际运行电压偏差在限值范围内累计运行时问与对应的总运行统计时间的百分比。
4 供电电压偏差的限值4.1 35 kV及以上供电电压正、负偏差绝对值之和不超过标称电压的10％。
4.220 kV及以下三相供电电压偏差为标称电压的±7％。
4.3 220 V单相供电电压偏差为标称电压的+7％，-10％。
4.4对供电点短路容量较小、供电距离较长以及对供电电压偏差有特殊要求的用户，由供、用电双方协议确定。
5 供电电压偏差的测量5.1 测量仪器性能的分类测量仪器性能分两类，分别定义如下：A 级性能——来进行需要精确测量的地方，例如合同的仲裁、解决争议等。

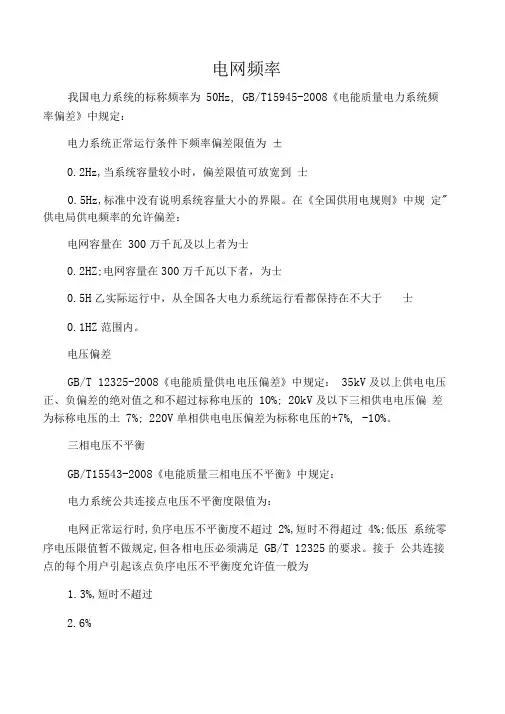

电网频率我国电力系统的标称频率为50Hz, GB/T15945-2008《电能质量电力系统频率偏差》中规定：电力系统正常运行条件下频率偏差限值为±0.2Hz,当系统容量较小时，偏差限值可放宽到士0.5Hz,标准中没有说明系统容量大小的界限。
在《全国供用电规则》中规定"供电局供电频率的允许偏差：电网容量在300万千瓦及以上者为士0.2HZ;电网容量在300万千瓦以下者，为士0.5H乙实际运行中，从全国各大电力系统运行看都保持在不大于士0.1HZ范围内。
电压偏差GB/T 12325-2008《电能质量供电电压偏差》中规定：35kV及以上供电电压正、负偏差的绝对值之和不超过标称电压的10%; 20kV及以下三相供电电压偏差为标称电压的土7%; 220V单相供电电压偏差为标称电压的+7%, -10%。
三相电压不平衡GB/T15543-2008《电能质量三相电压不平衡》中规定：电力系统公共连接点电压不平衡度限值为：电网正常运行时,负序电压不平衡度不超过2%,短时不得超过4%;低压系统零序电压限值暂不做规定,但各相电压必须满足GB/T 12325的要求。
接于公共连接点的每个用户引起该点负序电压不平衡度允许值一般为1.3%,短时不超过2.6%公用电网谐波GB/T14549--93《电能质量公用电网谐波》中规定：6〜220kV各级公用电网电压（相电压）总谐波畸变率是0.38kV 为5.0%, 6〜10kV 为4.0%, 35〜66kV为3.0%, 110kV 为2.0%；用户注入电网的谐波电流允许值应保证各级电网谐波电压在限值范围内,所以国标规定各级电网谐波源产生的电压总谐波畸变率是：0.38kV 为2.6%, 6〜10kV 为2.2%, 35~66kV为1.9%, 110kV 为1.5%。
对220kV电网及其供电的电力用户参照本标准110kV执行。
公用电网间谐波GB/T 24337-2009《电能质量公用电网间谐波》中规定：间谐波电压含有率是1000V及以下<100Hz为0.2%, 100~800Hz 为0.5%, 1000V 以上<100Hz 为0.16%, 100~800Hz 为0.4%, 800Hz以上处于研究中。
电能质量国标数值
电能质量国标数值是指在国家标准中规定的电能质量相关参数
的具体数值。
在我国，电能质量国标共分为四个等级，分别为一级、二级、三级和四级，其中一级电能质量是最高的，四级电能质量是最低的。
以下是各等级电能质量相关参数的具体数值：
一级电能质量：谐波电流总畸变率小于3%，电压总畸变率小于1%，电压暂降暂升时间不超过1秒，电压中断时间不超过0.1秒，电压闪变频率小于1次/分钟，电压不平衡度不超过1%。
二级电能质量：谐波电流总畸变率小于5%，电压总畸变率小于1.5%，电压暂降暂升时间不超过3秒，电压中断时间不超过0.5秒，电压闪变频率小于3次/分钟，电压不平衡度不超过2.5%。
三级电能质量：谐波电流总畸变率小于10%，电压总畸变率小于2.5%，电压暂降暂升时间不超过5秒，电压中断时间不超过1秒，电压闪变频率小于10次/分钟，电压不平衡度不超过5%。
四级电能质量：谐波电流总畸变率小于20%，电压总畸变率小于5%，电压暂降暂升时间不超过10秒，电压中断时间不超过5秒，电压闪变频率小于50次/分钟，电压不平衡度不超过10%。
- 1 -。
电能质量标准电能质量即电力系统中电能的质量。
理想的电能应该是完美对称的正弦波。
一些因素会使波形偏离对称正弦，由此便产生了电能质量问题。
一方面我们研究存在哪些影响因素会导致电能质量问题，一方面我们研究这些因素会导致哪些方面的问题，最后，我们要研究如何消除这些因素，从而最大程度上使电能接近正弦波。
一、电能的质量指标频率：额定频率：50Hz；频率偏差：±0.2Hz（≥3000MW系统）±0.5Hz（＜3000MW系统）质量标准：正弦波电压和电流见下表。
谐波的危害与抑制：对于电网、电力设备、通讯都会产生负面影响；二、电压允许偏差用电设备的运行指标和额定寿命是对其额定电压而言的。
当其端子上出现电压偏差时，其运行参数和寿命将受到影响，影响程度视偏差的大小、持续的时间和设备状况而异，电压偏差计算式如下：电压偏差（％）=（实际电压－额定电压）／额定电压×100％《电能质量供电电压允许偏差》（GB12325－90）规定电力系统在正常运行条件下，用户受电端供电电压的允许偏差为：（1）35kV及以上供电以上正、负偏差的绝对值之和小于10%，对电压质量有特殊要求的用户为额定电压的＋5％～－5％；（2）10kV及以下高压供电和低压电力用户为额定电压的＋7％～－7％；（3）低压照明用户为额定电压的＋5％～－10％。
为了保证用电设备的正常运行，在综合考虑了设备制造和电网建设的经济合理性后，对各类用户设备规定了如上的允许偏差值，此值为工业企业供配电系统设计提供了依据。
三、改善电压偏差的主要措施1、就地进行无功功率补偿，及时调整无功功率补偿量，无功负荷的变化在电网各级系统中均产生电压偏差，它是产生电压偏差的源，因此，就地进行无功功率补偿，及时调整无功功率补偿量，从源上解决问题，是最有效的措施。
2、调整同步电动机的励磁电流，在铭牌规定植的范围内适当调整同步电动机的励磁电流，使其超前或滞后运行，就能产生超前或滞后的无功功率，从而达到改善网络负荷的功率因数和调整电压偏差的目的。
电能质量指标标准1.电能质量指标定义电能质量包括四个方面的相关术语和概念：电压质量（VOLTAGEQUALITY）即用实际电压与额定电压间的偏差（偏差含电压幅值，波形和相位的偏差），反映供电企业向用户供给的电力是否合格；电流质量（CURRENTQUALITY）即对用户取用电流提出恒定频率、正弦波形要求，并使电流波形与供电电压同相位，以保证系统以高功率因数运行，这个定义有助于电网电能质量的改善，并降低网损；供电质量（QUALITYOFSUPPL Y）包含技术含义和非技术含义两个方面：技术含义有电压质量和供电可靠性；非技术含义是指服务质量（QUALITYOFSERVICE）包括供电企业对用户投诉的反应速度和电力价格等；用电质量（QUALITYOFCONSUMPTION）包括电流质量和非技术含义，如用户是否按时、如数缴纳电费等，它反映供用双方相互作用与影响用电方的责任和义务。
一般地，电能质量的定义：导致用户设备故障或不能正常工作的电压、电流或频率偏差。
这个定义简单明晰，概括了电能质量问题的成因和后果。
随着基于计算机系统的控制设备与电子装置的广泛应用，电力系统中用电负荷结构发生改变，即变频装置、电弧炉炼钢、电气化铁道等非线性、冲击性负荷造成对电能质量的污染与破坏，而电能作为商品，人们会对电能质量提出更高的要求，电能质量已逐渐成为全社会共同关注的问题，有关电能质量的问题已经成为电工领域的前沿性课题，有必要对其相关指标与改善措施作讨论和分析。
2.电能质量指标电能质量指标是电能质量各个方面的具体描述，不同的指标有不同的定义，参考IEC标准、从电磁现象及相互作用和影响角度考虑给出的引起干扰的基本现象分类如下：（1）低频传导现象：谐波、间谐波、电压波动、电压与电流不平衡，电压暂降与短时断电，电网频率变化，低频感应电压，交流网络中的直流；（2）低频辐射现象：磁场、电场；（3）高频传导现象：感应连续波电压与电流，单向瞬态、振荡瞬态；（4）高频辐射现象：磁场、电场、电磁场（连续波、瞬态）；（5）静电放电现象。
电网电能质量标准随着国民经济和科学技术的蓬勃发展，冶金、化学等现代化大工业和电气化铁路的发展，电网负荷加大，电力系统中的非线性负荷(硅整流设备、电解设备、电力机车)及冲击性、波动性负荷(电弧炉、轧钢机、电力机车运行)使得电网发生波形畸变(谐波)、电压波动、闪变、三相不平衡，非对称性(负序)和负荷波动性日趋严重。
电能质量的下降严重地影响了供用电设备的安全、经济运行，降低了人民的生活质量。
所以在世界各国都十分重视电能质量的管理。
衡量电能质量的主要指标是电网频率和电压质量。
频率质量指标为频率允许偏差；电压质量指标包括允许电压偏差、允许波形畸变率(谐波)、三相电压允许不平衡度以及允许电压波动和闪变。
国家技术监督局已公布了上述电能质量的五个国家标准。
我国《电力法》明确规定"供电企业应当保证供给用户的供电质量符合国家标准，对公用供电设施引起的供电质量问题，应当及时处理"，在《供电营业规则》中也明确规定用户的非线性负荷、冲击负荷、波动负荷、非对称负荷对供电质量产生影响或对安全运行构成干扰和妨碍时，用户必须采取措施予以消除，如不采取措施或采取措施不力，达不到国家标准，供电企业可中止对其供电。
在市场经济条件下，供电企业有依法向用户提供质量合格电能产品的责任，用户也有依法用电，不污染电网的义务。
因此如何加强电能质量管理，提高电能质量，是市场经济条件下，电网建设管理中必须认真探讨的重要课题。
本文主要介绍电能质量的具体指标。
1．电网频率我国电力系统的标称频率为50Hz ，GB／T15945-1995《电能质量一电力系统频率允许偏差》中规定：电力系统正常频率偏差允许值为±0.2Hz，当系统容量较小时，偏差值可放宽到±0.5Hz，标准中没有说明系统容量大小的界限。
在《全国供用电规则》中规定"供电局供电频率的允许偏差：电网容量在300万千瓦及以上者为±0.2HZ；电网容量在300万千瓦以下者，为±0.5HZ。
各级电网电能质量指标国标及IEC标准对仪器准确度要求规范电能质量分析仪精度参差不齐，各项标准要求不一，那么对于常说的A、S和B级精度，你确实了解等级区别吗？国标中对仪器精度要求又如何呢？不久之前电力公众号曾推出一篇文章《各等级电网电能质量指标国标要求》，对国家要求的各项电能质量标准做了充分介绍。
国家电能质量标准主要包括：供电电压偏差、电压波动与闪变、公用电网谐波、公用电网间谐波、三相电压不平衡、电力系统频率偏差、暂时过电压和瞬态过电压，共计七项标准。
每一项国家标准在对电能质量做出具体要求的同时，对测量仪器也做出精度要求，今天我们就一起看看这些国标以及IEC61000-4-30系列标准中对于仪器的精度要求吧。
介绍之前我们首先需要学习一下IEC61000-4-30中对电力仪器做出的测量方法的等级划分，对于每个参数的测量，定义了三个级别（A、S和B）。
对于每个级别，说明了测量方法和相应的性能要求。
图1 IEC规定划分级别“A”级代表“Advance（先进）”，A级用于要求精密测量的场合，例如，可能要求解决争议的合同应用、验证是否符合标准要求等。
在测量相同信号时，采用两种都符合A级要求的不同仪器对任一参数的测量，都应在所规定的的不确定度范围内得出一致的结果。
“S”级代表“Surveys（调查）”，S级用于统计应用，例如调查，或可能采用有限的参数子集的电能质量评估。
虽然S级采用与A级一样的测量间隔，但S级的处理过程要求比较低。
“B”级代表“Basic（基本）”，定义B级是为了避免使现在的许多仪器的设计被废弃掉。
对于新的设计，IEC不推荐“B”或“Basic”，因为B级在今后的IEC标准版本中可能会被删除。
了解完老外的标准，再看看我们国家对于电力仪器精度划分。
国标中对于仪器准确度分为A级与B级，具体每项电能质量对应不同的仪器等级。
我们分项来细看。
1.电压偏差《IEC61000-4-30-2008电磁兼容(EMC)试验和测量技术电能质量测量方法》中对于输入电压幅值规定如下表。
电能质量即电力系统中电能的质量。
理想的电能应该是完美对称的正弦波。
一些因素会使波形偏离对称正弦，由此便产生了电能质量问题。
一方面我们研究存在哪些影响因素会导致电能质量问题，一方面我们研究这些因素会导致哪些方面的问题，最后，我们要研究如何消除这些因素，从而最大程度上使电能接近正弦波。
一、电能的质量指标频率：额定频率：50Hz；频率偏差：±0.2Hz（≥3000MW系统）±0.5Hz（＜3000MW系统）质量标准：正弦波电压和电流见下表。
谐波的危害与抑制：对于电网、电力设备、通讯都会产生负面影响；二、电压允许偏差用电设备的运行指标和额定寿命是对其额定电压而言的。
当其端子上出现电压偏差时，其运行参数和寿命将受到影响，影响程度视偏差的大小、持续的时间和设备状况而异，电压偏差计算式如下：电压偏差（％）=（实际电压－额定电压）／额定电压×100％《电能质量供电电压允许偏差》（GB12325－90）规定电力系统在正常运行条件下，用户受电端供电电压的允许偏差为：（1）35kV及以上供电以上正、负偏差的绝对值之和小于10%，对电压质量有特殊要求的用户为额定电压的＋5％～－5％；（2）10kV及以下高压供电和低压电力用户为额定电压的＋7％～－7％；（3）低压照明用户为额定电压的＋5％～－10％。
为了保证用电设备的正常运行，在综合考虑了设备制造和电网建设的经济合理性后，对各类用户设备规定了如上的允许偏差值，此值为工业企业供配电系统设计提供了依据。
三、改善电压偏差的主要措施1、就地进行无功功率补偿，及时调整无功功率补偿量，无功负荷的变化在电网各级系统中均产生电压偏差，它是产生电压偏差的源，因此，就地进行无功功率补偿，及时调整无功功率补偿量，从源上解决问题，是最有效的措施。
2、调整同步电动机的励磁电流，在铭牌规定植的范围内适当调整同步电动机的励磁电流，使其超前或滞后运行，就能产生超前或滞后的无功功率，从而达到改善网络负荷的功率因数和调整电压偏差的目的。
电网电能质量标准随着国民经济和科学技术的蓬勃发展，冶金、化学等现代化大工业和电气化铁路的发展，电网负荷加大，电力系统中的非线性负荷(硅整流设备、电解设备、电力机车)及冲击性、波动性负荷(电弧炉、轧钢机、电力机车运行)使得电网发生波形畸变(谐波)、电压波动、闪变、三相不平衡，非对称性(负序)和负荷波动性日趋严重。
电能质量的下降严重地影响了供用电设备的安全、经济运行，降低了人民的生活质量。
所以在世界各国都十分重视电能质量的管理。
衡量电能质量的主要指标是电网频率和电压质量。
频率质量指标为频率允许偏差；电压质量指标包括允许电压偏差、允许波形畸变率(谐波)、三相电压允许不平衡度以及允许电压波动和闪变。
国家技术监督局已公布了上述电能质量的五个国家标准。
我国《电力法》明确规定"供电企业应当保证供给用户的供电质量符合国家标准，对公用供电设施引起的供电质量问题，应当及时处理"，在《供电营业规则》中也明确规定用户的非线性负荷、冲击负荷、波动负荷、非对称负荷对供电质量产生影响或对安全运行构成干扰和妨碍时，用户必须采取措施予以消除，如不采取措施或采取措施不力，达不到国家标准，供电企业可中止对其供电。
在市场经济条件下，供电企业有依法向用户提供质量合格电能产品的责任，用户也有依法用电，不污染电网的义务。
因此如何加强电能质量管理，提高电能质量，是市场经济条件下，电网建设管理中必须认真探讨的重要课题。
本文主要介绍电能质量的具体指标。
1．电网频率我国电力系统的标称频率为50Hz ，GB／T15945-1995《电能质量一电力系统频率允许偏差》中规定：电力系统正常频率偏差允许值为±0.2Hz，当系统容量较小时，偏差值可放宽到±0.5Hz，标准中没有说明系统容量大小的界限。
在《全国供用电规则》中规定"供电局供电频率的允许偏差：电网容量在300万千瓦及以上者为±0.2HZ；电网容量在300万千瓦以下者，为±0.5HZ。
