不锈钢罐钝化方法

不锈钢钝化处理工艺方法说实话不锈钢钝化处理工艺方法这事，我一开始也是瞎摸索。

我试过好几种方法，就想着让不锈钢能更好地防锈啥的。

最开始我就用很简单的办法，把不锈钢放到一些酸性溶液里泡着。

我当时就寻思，是不是跟那些去铁锈啥的原理差不多啊，就随便找了个感觉有点酸性的溶液，结果啊，那可真是大错特错。

这不锈钢在里面泡了一会儿之后，不但没钝化，表面还跟被腐蚀了似的，坑坑洼洼的，我当时那个沮丧啊。

后来我就知道不能这么乱来了。

我仔细研究了下，发现专门有用于不锈钢钝化的钝化剂。

我就买了几种不同的钝化剂回来试。

这过程中的比例调配可把我折腾坏了。

比如说有一种钝化剂吧，说明书上写着按照1:10的比例调配，但实际操作起来，我发现按照这个比例做出来的效果并不理想。

我就试着微调这个比例，一会儿变成1:8，一会儿又变成1:12，感觉就像在厨房做菜的时候放调料一样，多一点少一点味道就不一样。

还有啊，在处理过程中，温度和时间也很重要。

有一次我没注意温度，就按照常温来做，等了好长时间，但是那个钝化的效果还是不好。

后来我查资料才知道，不同的钝化剂在不同的温度下效果差异很大。

就像人在不同温度的环境下干活效率不一样似的。

有些钝化剂需要稍微高点的温度，大概在四十度左右的时候效果就特别好，但是这个时候时间也不能太长或者太短，要是太长了，有可能在表面产生一些奇怪的膜，要是太短了，又起不到钝化的效果。

我试过在一个不锈钢的小零件上测试不同的方法，那种小零件比较好操作，也比较容易观察结果。

我就把它划分了几个区域，每个区域用不同的方法做，像有个区域我按照推荐的温度、比例还有时间来做，结果真的就成功了，表面形成的钝化膜很均匀，而且防锈效果相当不错。

再就是处理完之后的清洗也很有讲究。

不能马虎，要把残留的钝化剂彻底洗干净，就像洗碗如果不洗干净洗洁精残留就很糟糕一样。

如果有残留的钝化剂，可能会影响到后面不锈钢的使用效果之类的。

关于不锈钢钝化处理工艺，我觉得大家一定要多做测试，在小物件上先试验好了，再大规模处理，这样可以避免很多损失，而且一定要按照要求仔细调整各种参数，不断地总结经验教训，慢慢就能掌握这门工艺了。

不锈钢钝化处理工艺流程
不锈钢钝化处理工艺流程
一、准备
1、根据机械结构，把不锈钢产品拆分。

2、根据不锈钢的种类，选择合适的钝化剂。

3、检查不锈钢产品表面的污垢，涂抹油污。

4、根据不同类型的不锈钢产品，把表面抛光处理，把表面变得光滑。

二、钝化处理
5、根据不同类型的钝化剂，把不锈钢表面进行钝化。

6、在沸腾的水中加入钝化剂，使不锈钢酸化，把表面的活性物质熔解，从而实现不锈钢钝化的效果。

7、钝化后的不锈钢表面应该清洗干净，这样可以让他的外表更光滑，并且能把钝化剂清洗掉。

三、干燥和护理
8、把清洗后的不锈钢产品放入干燥的环境，然后用干布包裹起来，让其自然干燥。

9、把不锈钢表面的氧化物擦拭掉，然后用护理剂，把表面上涂抹一层薄薄的护理剂，使产品更坚固耐用。

四、安装
10、把钝化后的不锈钢产品安装到机械结构上，把零件固定住，确保安装的牢固。

11、把安装好的不锈钢产品进行检查，确保产品没有任何问题。

不锈钢钝化什么是不锈钢钝化？不锈钢钝化是指通过对不锈钢材料进行化学处理，在其表面形成一层致密的氧化膜，这种氧化膜能有效地防止不锈钢在潮湿、酸性或碱性环境中的腐蚀和氧化。

钝化处理可以提高不锈钢在各种环境中的耐蚀性和耐腐蚀性能，从而延长其使用寿命。

不锈钢钝化的原理不锈钢钝化的原理主要是通过在不锈钢表面形成氧化膜，使其具备了耐蚀性。

这种氧化膜主要由钝化剂中的氧气和金属表面的金属离子反应生成。

钝化剂中的氧气与金属表面的金属离子发生氧化还原反应，生成了一层致密的氧化膜。

这层氧化膜具有较高的电阻率和良好的耐腐蚀性，可以有效地阻隔外界的湿气和氧气对金属表面的腐蚀。

酸洗钝化法酸洗钝化法是一种常用的不锈钢钝化处理方法。

该方法通常使用稀硫酸、硝酸、氢氟酸等强酸作为钝化剂，将不锈钢材料浸泡在酸液中一定时间，使金属表面形成致密的氧化膜。

这种钝化方法处理后的不锈钢表面色泽光亮、平整，并具有较好的耐蚀性。

电解钝化法电解钝化法是一种利用电解原理将不锈钢材料表面氧化的方法。

该方法通过在不锈钢材料上施加一定电压，使其表面发生氧化反应，形成致密的氧化膜。

这种氧化膜具有均匀的厚度和良好的附着力，提高了不锈钢的耐蚀性和耐磨性。

化学钝化法化学钝化法是一种使用化学方法来进行钝化处理的方法。

该方法通常使用一些特殊的钝化剂，如漂白粉、磷酸、碱性钠钾氯酸盐等，将不锈钢材料浸泡在钝化液中一定时间，使其表面形成致密的氧化膜。

这种钝化方法具有成本低、操作简单等优点，适用于对不锈钢表面进行整体或局部的钝化处理。

不锈钢钝化广泛应用于各个领域，包括航空航天、汽车制造、化工、海洋工程、建筑等。

不锈钢钝化能提高不锈钢材料的耐腐蚀性，延长其使用寿命，减少维护保养成本。

在航空航天领域，不锈钢钝化可以增加飞机和宇航器的负载能力和载荷能力，提高其在恶劣气候环境中的耐用性。

在汽车制造领域，不锈钢钝化可以降低汽车零部件的腐蚀速度，延长汽车的使用寿命，提高车辆的质量和安全性能。

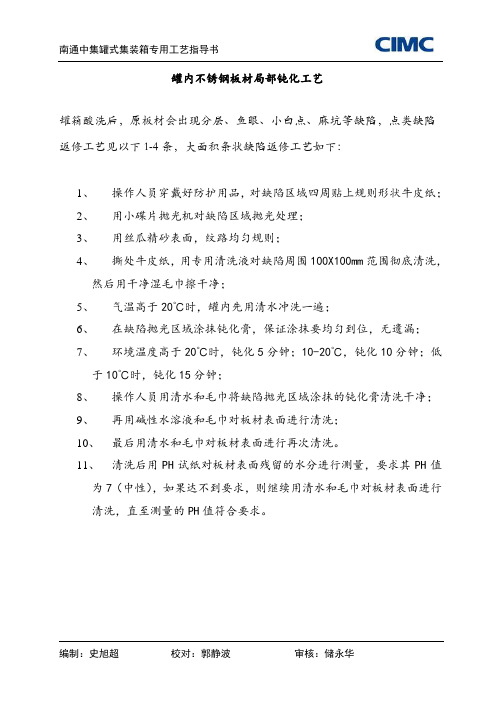

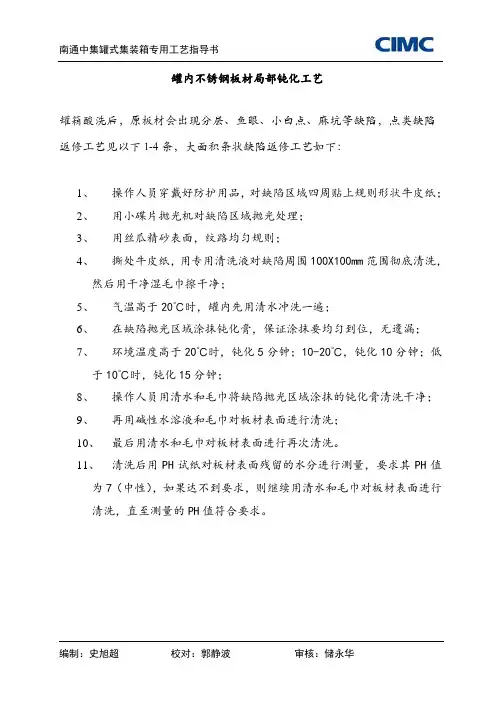

南通中集罐式集装箱专用工艺指导书
编制：史旭超 校对：郭静波 审核：储永华 罐内不锈钢板材局部钝化工艺
罐箱酸洗后，原板材会出现分层、鱼眼、小白点、麻坑等缺陷，点类缺陷返修工艺见以下1-4条，大面积条状缺陷返修工艺如下：
1、
操作人员穿戴好防护用品，对缺陷区域四周贴上规则形状牛皮纸； 2、
用小碟片抛光机对缺陷区域抛光处理； 3、
用丝瓜精砂表面，纹路均匀规则； 4、 撕处牛皮纸，用专用清洗液对缺陷周围100X100mm 范围彻底清洗，然后用干净湿毛巾擦干净；
5、
气温高于20℃时，罐内先用清水冲洗一遍； 6、
在缺陷抛光区域涂抹钝化膏，保证涂抹要均匀到位，无遗漏； 7、 环境温度高于20℃时，钝化5分钟；10-20℃，钝化10分钟；低于10℃时，钝化15分钟；
8、
操作人员用清水和毛巾将缺陷抛光区域涂抹的钝化膏清洗干净； 9、 再用碱性水溶液和毛巾对板材表面进行清洗；
10、 最后用清水和毛巾对板材表面进行再次清洗。

11、 清洗后用PH 试纸对板材表面残留的水分进行测量，要求其PH 值为7（中性），如果达不到要求，则继续用清水和毛巾对板材表面进行清洗，直至测量的PH 值符合要求。

不锈钢酸洗钝化的方法与工艺1．1酸洗钝化处理方法不锈钢设备与零部件酸洗钝化处理根据操作不同有多种方法。

浸渍法用于可放入酸洗槽或钝化槽的零部件，但不适于大设备酸洗液可较长时间使用，生产效率较高、成本低；大容积设备充满酸液浸渍耗液太大。

涂刷法适用于大型设备内处表面及局部处理物工操作、劳动条件差、酸液无法回收。

膏剂法用于安装或检修现场，尤其用于焊接部处理手工操作、劳动条件差、生产成本高。

喷淋法用于安装现场，大型容器内壁用液量低、费用少、速度快，但需配置喷枪及循环系统。

循环法用于大型设备，如换热器、管壳处理施工方便，酸液可回用，需配管与泵连接循环系统。

电化学法既可用于零部件，又可用电刷法对现场设备表面处理，技术较复杂，需直流电源或恒电位仪。

1．2酸洗钝化处理配方举例1．2．1一般处理根据ASTMA380—1999，仅以300系列不锈钢为例，(1)酸洗药剂HNO3 6％～25％+HF 0.5％～8％(体积分数)；温度21～60℃；时间按需要；或药剂柠檬酸铵5％～10％(质量分数)；温度49～71℃；时间10～60min。

(2)钝化药剂HNO3 20％～50％(体积分数)；温度49～71℃；时间10～30min；或温度2l～38℃；时间30～60min；或药剂HNO3 20％～50％+Na2Cr207H202 2％～ 6％(质量分数)；温度49～54℃；时间 15～30min；或温度21～38℃；时间30～60min。

(3)除鳞酸洗药剂H2SO4 8％～11％(体积分数)；温度66～82℃；6 时间5～45min；及药剂HNO3 6％～25％+HF 0.5％～8％(体积分数)；温度21～60℃；或HNO3 15％～25％+HF l％—8％(体积分数)。

1．2．2膏剂法处理(1)以广州石化尿素不锈钢新设备内表面焊缝及母材钝化和维修表面打磨焊缝的局部钝化为例，酸洗膏：25％HNO~+4％HF+7l％冷凝水(体积分数)与 BaSO，调至糊状。

不锈钢酸洗钝化原理和钝化的方法与工艺不锈钢酸洗钝化原理和钝化的方法与工艺1．不锈钢酸洗钝化的必要性:奥氏体不锈钢具有良好的耐蚀性能，抗高温氧化性能，较好的低温性能及优良的机械与加上r生能。

因此广泛用于化工、石油、动力、核工程、航天航空、海洋、医药、轻工、纺织等部门。

其主要目的在于防腐防锈。

不锈钢的耐腐蚀主要依靠表面钝化膜，如果膜不完整或有缺陷，不锈钢仍会被腐蚀。

工程上通常进行酸洗钝化处理，使不锈钢的耐蚀潜力发挥得更大。

在不锈钢设备与部件在成形、组装、焊接、焊缝检查(如探伤、耐压试验)及施工标记等过程中带来表面油污、铁锈、非金属脏物、低熔点金属污染物、油漆、焊渣与飞溅物等，这些物质影响了不锈钢设备与部件表面质量，破坏了其表面的氧化膜，降低了钢的抗全面腐蚀性能和抗局部腐蚀性能(包括点蚀、缝隙腐蚀)，甚至会导致应力腐蚀破裂。

不锈钢表面清洗、酸洗与钝化，除最大限度提高耐蚀性外，还有防止产品污染与获得美观的作用。

在GBl50一1998《钢制压力容器》规定，“有防腐要求的不锈钢及复合钢板制造的容器的表面应进行酸洗钝化”。

这一规定是针对石油化工中使用的压力容器而言的，因为这些设备用于直接与腐蚀介质相接触的场合，从保证耐蚀耐蚀性出发，提出酸洗钝化是必要的。

对其他工业部门，如并非出于防腐目的，仅基于清洁与美观要求，而采用不锈钢材判·的则无需酸洗钝化。

但对不锈钢设备的焊缝还需要进行酸洗钝化。

对核工程、某些化工装置及其它使用要求严格的，除酸洗钝化外，还要采用高纯度介质进行最终精细清洗或进行机械、化学与电解抛光等精整处理。

2．不锈钢酸洗钝化原理不锈钢的抗腐蚀陛能主要是由于表面覆盖着一层极薄的(约1nm)致密的钝化膜，这层膜1n腐蚀介质隔离，是不锈钢防护的基本屏障。

不锈钢钝化具有动态特征，不应看作腐蚀完全停止，而是形成扩散的阻挡层，使阳极反应速度大大降低。

通常在有还原剂(如氯离子)情况下倾向于破坏膜，而在氧化剂(如空气)存在时能保持或修复膜。

．不锈钢酸洗钝化的方法与工艺3．1酸洗钝化处理方法比较不锈钢设备与零部件酸洗钝化处理根据操作不同育多种方法，其适用范围与特点见表1.3．2酸洗钝化处理配方举例3．2．1一般处理[2]根据ASTMA380—1999，仅以300系列不锈钢为例，(1)酸洗药剂HNO36％～25％+HF0．5％～8％(体积分数)；云清牌酸洗缓蚀剂0.1%温度21～60℃；时间按需要；或药剂柠檬酸铵5％～10％(质量分数)；温度49～71℃；时间10～60min。

(2)钝化药剂HNO320％～50％(体积分数)；温度49～71℃；时间10～30min；或温度2l～38℃；时间30～60min；或药剂HNO320％～50％+Na2Cr207H2022％～ 6％(质量分数)；温度49～54℃；时间15～30min；或温度21～38℃；时间30～60min。

(3)除鳞酸洗药剂H2SO48％～11％(体积分数)；温度66～82℃；6寸间5～45min；及药剂HNO36％～25％+HF 0．5％～8％(体积分数)；温度21～60℃；或HNO315％～25％+HFl％—8％(体积分数)。

3．2．2膏剂法处理(1)以广州石化尿素不锈钢新设备内表面焊缝及母材钝化和维修表面打磨焊缝的局部钝化为例[3]酸洗膏：25％HNO~+4％HF+7l％冷凝水(体积分数)与 BaSO，调至糊状。

钝化膏：30％HNO3或25％HNO3+1％(质量分数)K2Cr207与BaSO7调至糊状。

涂覆表面5～30min，用冷凝水冲洗至pH=7，对单台设备也可采用喷洒双氧水的化学钝化法。

(2)以上海大明铁工厂专利m为例。

酸洗钝化膏：HN038％～14％(作钝化剂)；HFl0％～15％(作腐蚀剂)；硬月S酸镁2．2％～2．7％(作增稠剂)硝酸镁60％～70％(作填料，提高粘附力与渗透性)；[page]多聚磷酸钠2．3％～2．8％(作缓蚀剂)；水(调节粘度)。

3．2．3 电化学法处理以厦门大学专利[5]为例，其处理方法是：将待处理的不锈钢工件作阳极，控制恒电位进行阳极化处理，或者将不锈钢工件先作阴极，控制恒电位进行阴极化处理，再将不锈钢工件作阳极，控制恒电位进行阳极化处理，并继续改变其恒电位进行钝化处理，电解质溶液均采用HN03。

不锈钢储罐酸洗钝化施工方案一、前言二、工程概况三、施工方案1.施工前准备2.酸洗钝化工艺流程3.施工安全措施四、施工组织与管理五、质量控制六、验收标准七、总结不锈钢储罐酸洗钝化施工方案一、前言本文档是针对储罐区二期工程不锈钢储罐酸洗钝化的施工方案，旨在保证施工质量、安全和进度的同时，确保环境保护和节能减排。

本方案由___制定，供施工人员参考。

二、工程概况储罐区二期工程是为了满足公司扩建生产规模的需要，新建的储罐区。

其中不锈钢储罐是存储特殊液体的重要设备，具有耐腐蚀、密封性好等特点。

为了确保不锈钢储罐的使用寿命和安全性，需要进行酸洗钝化处理。

三、施工方案1.施工前准备在施工前，应对施工区域进行清理，确保施工区域干净整洁，避免杂物影响施工质量。

同时，应对施工人员进行安全教育培训，确保施工人员具备相关技能和安全意识。

2.酸洗钝化工艺流程酸洗钝化是将不锈钢储罐表面的氧化物和污垢去除，形成一层致密的钝化膜，以提高其耐腐蚀性能。

具体工艺流程如下：1）清洗：用清水清洗储罐表面，去除表面的杂物和污垢。

2）酸洗：采用稀硝酸和稀氢氟酸混合液进行酸洗，去除不锈钢表面的氧化物和污垢。

3）中和：用氨水对酸洗液进行中和处理，以达到环保要求。

4）钝化：采用稀硝酸和稀氢氟酸混合液进行钝化处理，形成一层致密的钝化膜。

3.施工安全措施在施工过程中，应加强安全管理，确保施工人员的人身安全和设备安全。

具体措施如下：1）施工人员应佩戴个人防护用品，如防护服、防护眼镜等。

2）施工现场应设置警示标志，明确危险区域和安全通道。

3）施工过程中应加强通风换气，确保空气新鲜。

四、施工组织与管理在施工过程中，应加强施工组织与管理，确保施工进度和质量。

具体措施如下：1）制定详细的施工计划，明确施工任务和时间节点。

2）对施工人员进行分工，明确责任和任务。

3）加强现场监督和检查，及时发现和解决问题。

五、质量控制在施工过程中，应加强质量控制，确保施工质量。

具体措施如下：1）制定详细的施工规范和操作规程，确保施工符合标准和要求。

不锈钢304酸洗钝化配方一、引言不锈钢304是一种常用的不锈钢材料，具有良好的抗腐蚀性能和机械性能。

然而，在一些特殊应用环境下，不锈钢304可能会出现表面氧化、腐蚀或污染等问题。

为了解决这些问题，可以采用酸洗钝化的方法进行处理。

本文将介绍不锈钢304酸洗钝化的配方及其工艺流程。

二、酸洗钝化配方1. 酸洗液配方：- 硝酸：300 g/L- 硫酸：50 g/L- 氢氟酸：20 g/L- 水：适量2. 钝化剂配方：- 铬酸：200 g/L- 硫酸：20 g/L- 水：适量三、工艺流程1. 表面预处理：将不锈钢304表面的油污、灰尘等杂质清洗干净，可以使用碱洗液进行清洗。

2. 酸洗处理：- 将酸洗液配制好，并搅拌均匀。

- 将不锈钢304浸入酸洗液中，注意控制酸液的温度和浸泡时间。

一般情况下，酸液温度控制在40-60℃，浸泡时间为10-30分钟。

- 酸洗后，用清水彻底冲洗不锈钢304，并将其表面水分抹干。

3. 钝化处理：- 将钝化剂配制好，并搅拌均匀。

- 将酸洗后的不锈钢304浸入钝化液中，注意控制钝化液的温度和浸泡时间。

一般情况下，钝化液温度控制在20-40℃，浸泡时间为5-15分钟。

- 钝化后，用清水彻底冲洗不锈钢304，并将其表面水分抹干。

四、注意事项1. 在酸洗和钝化过程中，应戴上防酸碱手套、护目镜等个人防护装备，避免对人体造成伤害。

2. 酸洗液和钝化液配制时，应按照一定的比例进行调配，避免过量使用或浪费。

3. 在酸洗和钝化过程中，要控制好液体的温度和浸泡时间，避免对不锈钢304产生过度腐蚀或不足的效果。

4. 酸洗和钝化后，应及时用清水冲洗不锈钢304，以去除残留的酸液和钝化液，防止二次腐蚀的发生。

五、结论不锈钢304酸洗钝化是一种常用的表面处理方法，可以有效提高不锈钢304的耐腐蚀性能和美观度。

通过合理配制酸洗液和钝化液，控制好处理过程中的温度和浸泡时间，可以获得良好的处理效果。

然而，在实际应用中，还需要根据具体情况进行调整和优化，以满足不同的要求和需求。

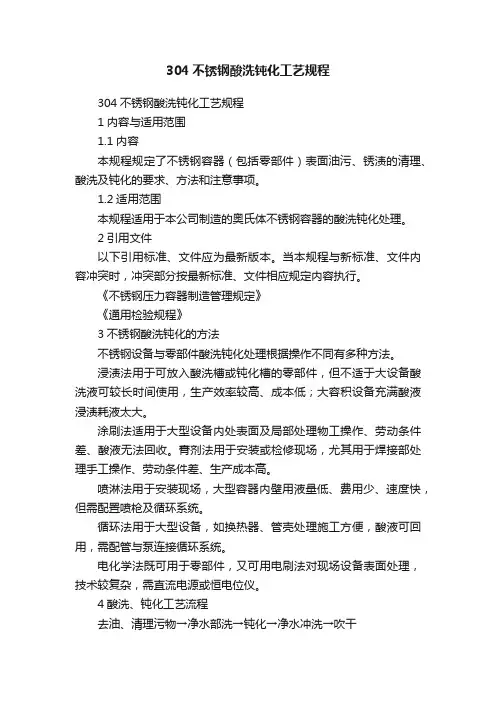

304不锈钢酸洗钝化工艺规程304不锈钢酸洗钝化工艺规程1内容与适用范围1.1内容本规程规定了不锈钢容器（包括零部件）表面油污、锈渍的清理、酸洗及钝化的要求、方法和注意事项。

1.2适用范围本规程适用于本公司制造的奥氏体不锈钢容器的酸洗钝化处理。

2引用文件以下引用标准、文件应为最新版本。

当本规程与新标准、文件内容冲突时，冲突部分按最新标准、文件相应规定内容执行。

《不锈钢压力容器制造管理规定》《通用检验规程》3不锈钢酸洗钝化的方法不锈钢设备与零部件酸洗钝化处理根据操作不同有多种方法。

浸渍法用于可放入酸洗槽或钝化槽的零部件，但不适于大设备酸洗液可较长时间使用，生产效率较高、成本低；大容积设备充满酸液浸渍耗液太大。

涂刷法适用于大型设备内处表面及局部处理物工操作、劳动条件差、酸液无法回收。

膏剂法用于安装或检修现场，尤其用于焊接部处理手工操作、劳动条件差、生产成本高。

喷淋法用于安装现场，大型容器内壁用液量低、费用少、速度快，但需配置喷枪及循环系统。

循环法用于大型设备，如换热器、管壳处理施工方便，酸液可回用，需配管与泵连接循环系统。

电化学法既可用于零部件，又可用电刷法对现场设备表面处理，技术较复杂，需直流电源或恒电位仪。

4酸洗、钝化工艺流程去油、清理污物→净水部洗→钝化→净水冲洗→吹干5酸洗、钝化前的预处理5.1对制造完工后的不锈钢容器或零部件按图样和工艺文件的要求，对规定项目检查合格后，才能进行酸洗、钝化预处理。

5.2将焊缝及其两侧焊渣、飞溅物清理干净，容器的机加工件表面应用汽油或清洗剂去除油渍等污物。

5.3清除焊缝两侧异物时，应用不锈钢丝刷，不锈钢铲或砂轮清除，清除完毕用净水（水中氯离子含量不超过25mg/l）冲刷干净。

5.4当油污严重时则用3-5%的碱溶液将油污清除，并用净水冲洗干净。

5.5对不锈钢热加工件的氧化皮可用机械喷砂的方法清除，砂必须是纯硅或氧化铝。

5.6制定酸洗、钝化的安全措施，确定必须的用具和劳动防护用品。
