不锈钢生锈及钝化防锈的原理
- 格式:doc
- 大小:15.00 KB
- 文档页数:2
不锈钢表面的酸洗钝化1.不锈钢酸洗钝化的必要性:奥氏体不锈钢具有良好的耐蚀性能,抗高温氧化性能,较好的低温性能及优良的机械与加工性能。
因此广泛用于化工、石油、动力、核工程、航天航空、海洋、医药、轻工、纺织等部门。
其主要目的在于防腐防锈。
不锈钢的耐腐蚀主要依靠表面钝化膜,如果膜不完整或有缺陷,不锈钢仍会被腐蚀。
工程上通常进行酸洗钝化处理,使不锈钢的耐蚀潜力发挥得更大。
在不锈钢设备与部件在成形、组装、焊接、焊缝检查(如探伤、耐压试验)及施工标记等过程中带来表面油污、铁锈、非金属脏物、低熔点金属污染物、油漆、焊渣与飞溅物等,这些物质影响了不锈钢设备与部件表面质量,破坏了其表面的氧化膜,降低了钢的抗全面腐蚀性能和抗局部腐蚀性能(包括点蚀、缝隙腐蚀),甚至会导致应力腐蚀破裂。
不锈钢表面清洗、酸洗与钝化,除最大限度提高耐蚀性外,还有防止产品污染与获得美观的作用。
在GBl50一1998《钢制压力容器》规定,“有防腐要求的不锈钢及复合钢板制造的容器的表面应进行酸洗钝化”。
这一规定是针对石油化工中使用的压力容器而言的,因为这些设备用于直接与腐蚀介质相接触的场合,从保证耐蚀耐蚀性出发,提出酸洗钝化是必要的。
对其他工业部门,如并非出于防腐目的,仅基于清洁与美观要求,而采用不锈钢材料的则无需酸洗钝化。
但对不锈钢设备的焊缝还需要进行酸洗钝化。
对核工程、某些化工装置及其它使用要求严格的,除酸洗钝化外,还要采用高纯度介质进行最终精细清洗或进行机械、化学与电解抛光等精整处理。
2.不锈钢酸洗钝化原理不锈钢的抗腐蚀性能主要是由于表面覆盖着一层极薄的(约1nm)致密的钝化膜,这层膜1n 腐蚀介质隔离,是不锈钢防护的基本屏障。
不锈钢钝化具有动态特征,不应看作腐蚀完全停止,而是形成扩散的阻挡层,使阳极反应速度大大降低。
不锈钢的防锈原理
不锈钢的防锈原理可从物理和化学两个方面来解释。
物理防锈原理:
1. 薄氧化膜层:不锈钢表面形成一层氧化铬膜,该薄氧化膜能够阻止空气和水分接触金属内部,从而防止进一步氧化产生锈蚀。
2. 不锈钢表面被动行为:不锈钢表面的铬元素能在空气中形成一层铬氧化物保护膜,这层保护膜非常稳定,不会像铁锈一样继续腐蚀下去。
3. 自修复能力:当不锈钢表面发生划伤或者轻微腐蚀时,铬元素会与空气中的氧气发生反应,形成氧化铬再生新的保护膜,从而恢复不锈钢的防锈性能。
化学防锈原理:
1. 铬元素:不锈钢中的铬元素是起到抗腐蚀作用的关键,当铬的含量达到10.5%以上时,能够防止钢材因空气和水分而腐蚀,形成氧化铬薄膜保护层。
2. 钼、钒等合金元素:通过向不锈钢中添加一些合金元素,如钼、钒等,能够进一步提升不锈钢的抗腐蚀性能,增加其耐酸和耐蚀性能。
3. 化学反应:不锈钢中的一些元素(如铬和镍等)与空气中的氧气反应生成氧化铬和氧化镍等化合物,这些化合物能够覆盖在不锈钢表面,形成保护膜,从而保护钢材免受进一步腐蚀。
总结起来,不锈钢的防锈原理是通过形成氧化铬薄膜和化学反应生成保护膜来实现。
物理防锈主要是依靠不锈钢表面的氧化铬膜层来隔绝空气和水分的接触,从
而防止氧化进一步进行。
化学防锈则是通过添加合金元素,使其发生化学反应与环境中的氧气反应,形成一层稳定的保护膜覆盖在钢材表面,起到防腐蚀的作用。
此外,不锈钢还具有自修复能力,即当表面发生划伤或腐蚀时,铬元素能与氧气发生反应再次生成保护膜,从而恢复防锈性能。
综上所述,不锈钢的防锈原理是通过物理和化学相互作用来保护钢材,保持其表面的光洁和防锈性能。
不锈钢防锈原理
不锈钢具有良好的防锈性能,主要是由于以下原理:
1. 薄氧化膜保护作用:不锈钢表面形成一层致密的氧化膜,称为钝化膜。
这层氧化膜能够阻止空气、水等腐蚀介质的进一步侵蚀,起到保护作用。
一旦表面被刮伤或破坏,钝化膜会自动修复,重新形成保护层。
2. 合金元素增强:不锈钢中添加了一些合金元素,如铬、镍等。
这些元素能够与铁原子发生化学反应,形成一种具有稳定性的化合物,如Cr2O3。
这种化合物具有较低的溶解度和较好的耐蚀性,能够有效地抵御腐蚀介质的侵蚀。
3. 自修复能力:不锈钢表面的钝化膜可以在受损后自行修复。
当外界氧气存在时,钢材中的铁元素会与氧气发生反应,生成在钝化膜表面覆盖的氧化铁。
这种氧化铁可以填补损伤区域,保持整体表面的防锈性能。
以上原理共同作用使得不锈钢具有出色的防锈能力,能够在各种恶劣的环境下保持其外观和性能的稳定性。

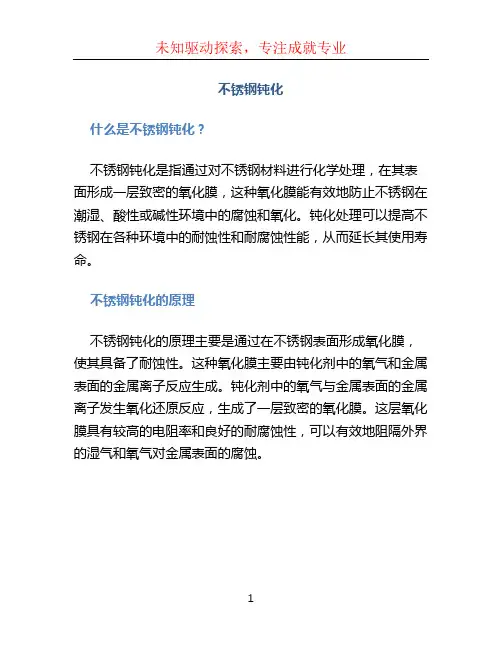

不锈钢钝化什么是不锈钢钝化?不锈钢钝化是指通过对不锈钢材料进行化学处理,在其表面形成一层致密的氧化膜,这种氧化膜能有效地防止不锈钢在潮湿、酸性或碱性环境中的腐蚀和氧化。
钝化处理可以提高不锈钢在各种环境中的耐蚀性和耐腐蚀性能,从而延长其使用寿命。
不锈钢钝化的原理不锈钢钝化的原理主要是通过在不锈钢表面形成氧化膜,使其具备了耐蚀性。
这种氧化膜主要由钝化剂中的氧气和金属表面的金属离子反应生成。
钝化剂中的氧气与金属表面的金属离子发生氧化还原反应,生成了一层致密的氧化膜。
这层氧化膜具有较高的电阻率和良好的耐腐蚀性,可以有效地阻隔外界的湿气和氧气对金属表面的腐蚀。
酸洗钝化法酸洗钝化法是一种常用的不锈钢钝化处理方法。
该方法通常使用稀硫酸、硝酸、氢氟酸等强酸作为钝化剂,将不锈钢材料浸泡在酸液中一定时间,使金属表面形成致密的氧化膜。
这种钝化方法处理后的不锈钢表面色泽光亮、平整,并具有较好的耐蚀性。
电解钝化法电解钝化法是一种利用电解原理将不锈钢材料表面氧化的方法。
该方法通过在不锈钢材料上施加一定电压,使其表面发生氧化反应,形成致密的氧化膜。
这种氧化膜具有均匀的厚度和良好的附着力,提高了不锈钢的耐蚀性和耐磨性。
化学钝化法化学钝化法是一种使用化学方法来进行钝化处理的方法。
该方法通常使用一些特殊的钝化剂,如漂白粉、磷酸、碱性钠钾氯酸盐等,将不锈钢材料浸泡在钝化液中一定时间,使其表面形成致密的氧化膜。
这种钝化方法具有成本低、操作简单等优点,适用于对不锈钢表面进行整体或局部的钝化处理。
不锈钢钝化广泛应用于各个领域,包括航空航天、汽车制造、化工、海洋工程、建筑等。
不锈钢钝化能提高不锈钢材料的耐腐蚀性,延长其使用寿命,减少维护保养成本。
在航空航天领域,不锈钢钝化可以增加飞机和宇航器的负载能力和载荷能力,提高其在恶劣气候环境中的耐用性。
在汽车制造领域,不锈钢钝化可以降低汽车零部件的腐蚀速度,延长汽车的使用寿命,提高车辆的质量和安全性能。

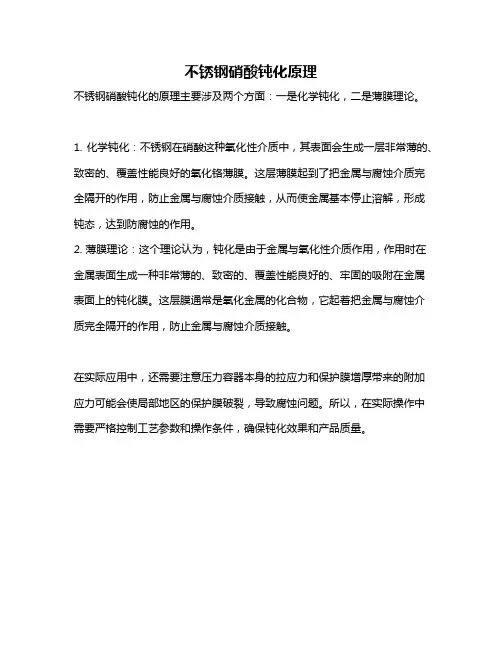

不锈钢硝酸钝化原理
不锈钢硝酸钝化的原理主要涉及两个方面:一是化学钝化,二是薄膜理论。
1. 化学钝化:不锈钢在硝酸这种氧化性介质中,其表面会生成一层非常薄的、致密的、覆盖性能良好的氧化铬薄膜。
这层薄膜起到了把金属与腐蚀介质完全隔开的作用,防止金属与腐蚀介质接触,从而使金属基本停止溶解,形成钝态,达到防腐蚀的作用。
2. 薄膜理论:这个理论认为,钝化是由于金属与氧化性介质作用,作用时在金属表面生成一种非常薄的、致密的、覆盖性能良好的、牢固的吸附在金属表面上的钝化膜。
这层膜通常是氧化金属的化合物,它起着把金属与腐蚀介质完全隔开的作用,防止金属与腐蚀介质接触。
在实际应用中,还需要注意压力容器本身的拉应力和保护膜增厚带来的附加应力可能会使局部地区的保护膜破裂,导致腐蚀问题。
所以,在实际操作中需要严格控制工艺参数和操作条件,确保钝化效果和产品质量。
不锈钢管道酸洗钝化方法一、酸洗钝化的原理和目的酸洗钝化是指通过将酸液与不锈钢管道表面接触,使得酸液中的氢离子与不锈钢表面的金属离子发生反应,去除表面的氧化物和锈蚀物,从而达到清洗和钝化的效果。
酸洗钝化的目的是提高不锈钢管道的耐蚀性能,防止管道的锈蚀和污染。
二、不锈钢管道酸洗钝化的方法和步骤1.酸液的选择酸洗钝化常用的酸液有盐酸、硫酸、磷酸等。
选择酸液要根据具体情况进行,一般情况下,盐酸是最常用的酸液。
在选择酸液的同时,还要考虑酸液的浓度和温度,一般情况下,浓度不宜过高,温度不宜过低。
2.清洗管道表面在进行酸洗钝化之前,首先要对管道表面进行清洗。
可以使用高压水枪或刷子等清洗工具,清洗管道表面的尘土和油污等杂质,保证管道表面的清洁。
3.酸液浸泡清洗完管道表面后,将其浸泡在预先调配好的酸液中。
浸泡时间根据具体情况而定,一般情况下,浸泡时间为15-30分钟。
浸泡过程中可以通过搅拌或循环泵等方式增加酸液与管道表面的接触,加强清洗效果。
4.酸液冲洗酸液浸泡结束后,需要对管道进行酸液的冲洗。
冲洗时,可以使用清水进行多次冲洗,确保管道表面的酸液被彻底清除。
冲洗结束后,还要对管道表面进行干燥处理,可以利用风扇或高温炉等设备进行干燥。
5.钝化处理酸洗钝化的最后一步是进行钝化处理。
钝化液的选择和使用方法与酸液类似,一般使用稀硝酸或稀硫酸作为钝化液。
将钝化液涂覆在管道表面,静置一段时间后,再用清水冲洗干净。
6.相关注意事项在进行不锈钢管道酸洗钝化时,需要注意以下几点:(1)操作时需戴防腐手套、眼镜、防护服等个人防护设备,避免酸液对人体造成伤害。
(2)操作环境要通风良好,避免酸液蒸气的吸入。
(3)注意酸液的浓度和温度,过高或过低都会影响钝化效果。
(4)在处理过程中,尽量避免不锈钢管道的变形、变色等问题。
(5)处理完毕后要将酸液和废物进行妥善处理,防止对环境造成污染。

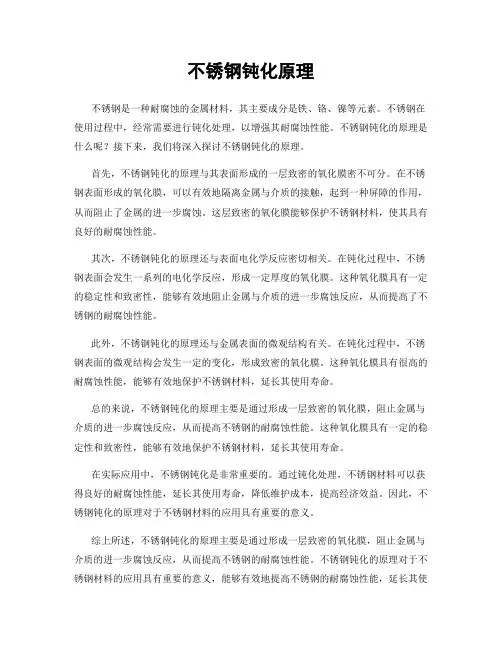

不锈钢钝化原理不锈钢是一种耐腐蚀的金属材料,其主要成分是铁、铬、镍等元素。
不锈钢在使用过程中,经常需要进行钝化处理,以增强其耐腐蚀性能。
不锈钢钝化的原理是什么呢?接下来,我们将深入探讨不锈钢钝化的原理。
首先,不锈钢钝化的原理与其表面形成的一层致密的氧化膜密不可分。
在不锈钢表面形成的氧化膜,可以有效地隔离金属与介质的接触,起到一种屏障的作用,从而阻止了金属的进一步腐蚀。
这层致密的氧化膜能够保护不锈钢材料,使其具有良好的耐腐蚀性能。
其次,不锈钢钝化的原理还与表面电化学反应密切相关。
在钝化过程中,不锈钢表面会发生一系列的电化学反应,形成一定厚度的氧化膜。
这种氧化膜具有一定的稳定性和致密性,能够有效地阻止金属与介质的进一步腐蚀反应,从而提高了不锈钢的耐腐蚀性能。
此外,不锈钢钝化的原理还与金属表面的微观结构有关。
在钝化过程中,不锈钢表面的微观结构会发生一定的变化,形成致密的氧化膜。
这种氧化膜具有很高的耐腐蚀性能,能够有效地保护不锈钢材料,延长其使用寿命。
总的来说,不锈钢钝化的原理主要是通过形成一层致密的氧化膜,阻止金属与介质的进一步腐蚀反应,从而提高不锈钢的耐腐蚀性能。
这种氧化膜具有一定的稳定性和致密性,能够有效地保护不锈钢材料,延长其使用寿命。
在实际应用中,不锈钢钝化是非常重要的。
通过钝化处理,不锈钢材料可以获得良好的耐腐蚀性能,延长其使用寿命,降低维护成本,提高经济效益。
因此,不锈钢钝化的原理对于不锈钢材料的应用具有重要的意义。
综上所述,不锈钢钝化的原理主要是通过形成一层致密的氧化膜,阻止金属与介质的进一步腐蚀反应,从而提高不锈钢的耐腐蚀性能。
不锈钢钝化的原理对于不锈钢材料的应用具有重要的意义,能够有效地提高不锈钢的耐腐蚀性能,延长其使用寿命,降低维护成本,提高经济效益。
因此,在实际应用中,不锈钢钝化是非常重要的。
不锈钢管道酸洗钝化依据不锈钢管道酸洗钝化是一种常见的处理方法,用于去除管道表面的氧化物和其他杂质,以提高管道的耐腐蚀性能和延长使用寿命。
本文将介绍不锈钢管道酸洗钝化的原理、过程和注意事项。
一、不锈钢管道酸洗钝化的原理不锈钢管道酸洗钝化是通过将管道浸泡在酸性溶液中,利用酸的化学性质来溶解管道表面的氧化物和其他杂质。
常用的酸洗剂有硝酸、氢氟酸、盐酸等,根据不同的管道材质和需求选择不同的酸洗剂。
在酸洗过程中,酸将管道表面的氧化物和杂质溶解,并与金属表面发生化学反应,生成一层致密的钝化膜。
这层钝化膜可以防止进一步的腐蚀和氧化,提高管道的耐腐蚀性能。
二、不锈钢管道酸洗钝化的过程1. 准备工作:将管道清洗干净,去除表面的尘土和油污。
2. 酸洗剂选择:根据管道材质和需求选择合适的酸洗剂,通常是硝酸、氢氟酸或盐酸。
3. 酸洗操作:将管道浸泡在酸洗液中,保持一定的时间,使酸洗剂能够充分作用于管道表面。
4. 中和处理:酸洗完成后,将管道从酸洗液中取出,用碱性溶液进行中和处理,以中和管道表面残留的酸性溶液。
5. 水洗:用清水对管道进行充分冲洗,将管道表面的酸性溶液和残留物彻底清除。
6. 干燥:将管道晾干或用风机吹干,确保管道表面干燥。
三、不锈钢管道酸洗钝化的注意事项1. 安全操作:酸洗剂具有强腐蚀性和刺激性,操作时要佩戴防护手套、护目镜等安全装备,避免酸液接触皮肤和眼睛。
2. 通风环境:酸洗过程中产生的酸性气体有毒,应在通风良好的环境下进行操作,避免对人员造成伤害。
3. 控制酸洗时间:酸洗时间过长会导致管道表面钝化膜过厚,影响管道的质量和使用寿命;酸洗时间过短则不能完全去除管道表面的氧化物和杂质,影响钝化效果。
4. 控制酸洗温度:酸洗温度过高容易引起酸洗液的剧烈反应,产生危险物质;酸洗温度过低则影响酸洗效果。
5. 中和处理:酸洗后的管道表面仍残留有酸性溶液,需及时进行中和处理,以免对管道表面产生二次腐蚀。
6. 水洗彻底:水洗过程中要充分冲洗管道,确保管道表面没有残留的酸性溶液和残留物,以免对管道产生腐蚀。

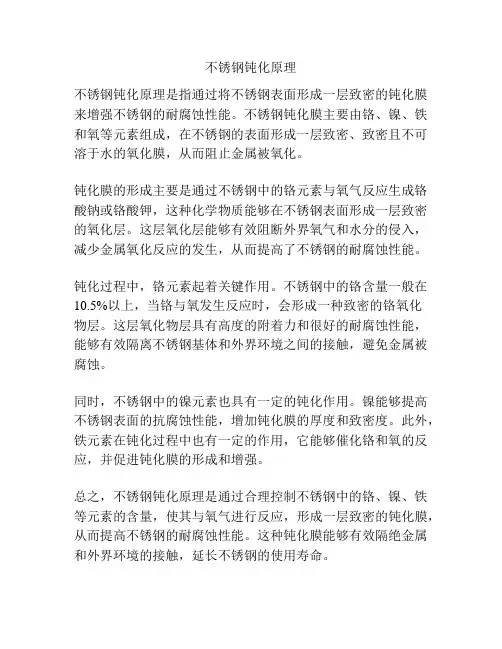

不锈钢钝化原理
不锈钢钝化原理是指通过将不锈钢表面形成一层致密的钝化膜来增强不锈钢的耐腐蚀性能。
不锈钢钝化膜主要由铬、镍、铁和氧等元素组成,在不锈钢的表面形成一层致密、致密且不可溶于水的氧化膜,从而阻止金属被氧化。
钝化膜的形成主要是通过不锈钢中的铬元素与氧气反应生成铬酸钠或铬酸钾,这种化学物质能够在不锈钢表面形成一层致密的氧化层。
这层氧化层能够有效阻断外界氧气和水分的侵入,减少金属氧化反应的发生,从而提高了不锈钢的耐腐蚀性能。
钝化过程中,铬元素起着关键作用。
不锈钢中的铬含量一般在10.5%以上,当铬与氧发生反应时,会形成一种致密的铬氧化
物层。
这层氧化物层具有高度的附着力和很好的耐腐蚀性能,能够有效隔离不锈钢基体和外界环境之间的接触,避免金属被腐蚀。
同时,不锈钢中的镍元素也具有一定的钝化作用。
镍能够提高不锈钢表面的抗腐蚀性能,增加钝化膜的厚度和致密度。
此外,铁元素在钝化过程中也有一定的作用,它能够催化铬和氧的反应,并促进钝化膜的形成和增强。
总之,不锈钢钝化原理是通过合理控制不锈钢中的铬、镍、铁等元素的含量,使其与氧气进行反应,形成一层致密的钝化膜,从而提高不锈钢的耐腐蚀性能。
这种钝化膜能够有效隔绝金属和外界环境的接触,延长不锈钢的使用寿命。
不锈钢酸洗钝化原理和钝化的方法与工艺不锈钢是一种具有优良耐腐蚀性能的合金材料。
然而,在一些情况下,不锈钢表面可能会产生薄层有害的铁锈,这会影响不锈钢的性能和美观度。
为了使不锈钢表面达到更好的耐腐蚀性能和美观度,常常需要进行酸洗钝化处理。
一般来说,不锈钢酸洗钝化的工艺可分为以下几个步骤:1.表面清洗:通过机械或化学方法,将不锈钢表面的油污、灰尘等杂质清除干净,为后续的酸洗钝化做好准备。
2.酸洗:将不锈钢部件浸泡在浓度适宜的酸性溶液中,酸洗可以去除不锈钢表面的氧化物、氢氧化物和杂质等,同时在表面形成一层铁氧化物,作为后续钝化的基础。
3.钝化处理:在经过酸洗后,不锈钢表面会形成铁氧化物层,但这层氧化物并不稳定,容易被降解。
为了增加钝化膜的稳定性,可以选择适当的钝化剂,使其在表面与铁氧化物反应,形成致密、稳定的钝化膜,如铬酸钝化、氮化钝化等。
4.清洗:将钝化处理后的不锈钢部件进行充分清洗,将残留在表面的酸性溶液、钝化剂等溶液彻底清除。
5.除锈:如果钝化过程中产生了不均匀的钝化膜,或者其他原因导致表面有锈斑、锈垢等,需要进行有效的除锈处理,以保证整个钝化过程的质量。
需要注意的是,在进行不锈钢酸洗钝化处理时,应选择适当的酸洗钝化液浓度和温度,以及适当的酸洗时间和钝化时间。
不同的不锈钢材料和应用环境都可能需要不同的酸洗钝化工艺,所以在具体操作中,需要根据材料和要求来选择与调整工艺参数。
总之,不锈钢酸洗钝化是一种重要的表面处理工艺,能够提高不锈钢材料的耐腐蚀性能和美观度。
正确选择合适的材料、工艺参数和操作方法,可以确保不锈钢酸洗钝化的效果和质量。
不锈钢的生锈及钝化防锈
不锈钢的防锈原理
不锈钢的耐腐蚀性主要是因为在钢中添加了较高含量的Cr元素,Cr元素易于氧化,能在钢的表面迅速形成致密的Cr2O3氧化膜,使钢的电极电和在氧化介质中的耐蚀性发生突变性提高,不锈钢的耐腐蚀性能主要依靠表面覆盖的这一层极薄的(约1mm)致密的钝化膜,这层钝化膜与腐蚀介质隔离,是不锈钢防护的基本屏障,如果钝化膜不完整或有缺陷被破坏,不锈钢仍会被腐蚀。
不锈钢也会锈不锈钢板材、设备及附件的吊运、装配、焊接、焊缝检查(如着色探伤、耐压实验)及加工过程中带来的表面油污、划伤、铁锈、杂质、低熔点金属污染物、油漆、焊渣、飞溅物等,这些物质影响了不锈钢表面质量,破坏了其表面钝化膜,降低了表面耐蚀性,还易与以后接触的化学品中的腐蚀介质共同作用,引发点蚀、晶间腐蚀、甚至会导致应力腐蚀开裂。
酸洗钝化原理
在GBl50—1998《钢制压力容器》中规定“有防腐要求的不锈钢制造的容器表面应进行酸洗钝化。
”不锈钢化学品容器还由于载运多种不同的化学品,对防止货品污染有很高的要求,而国产不锈钢板表面质量相对较差.通常应对不锈钢板、设备、附件进行机械、化学或电解抛光等精整处理后再清洗、酸洗钝化,使不锈钢具有更强的耐蚀力。
不锈钢化学品容器在营运中通常有使用水清洗的工序,如使用海水的话,海水中富含氯离子,对钝化膜有较大的腐蚀作用,工况恶劣.进行酸洗钝化更是不可缺少。
不锈钢钝化膜具有动态特征,不应看作腐蚀完全停止,而是在形成扩散的保护层,通常在有还原剂(如氯离子)的情况下倾向于破坏钝化膜,而在氧化剂(如空气)存在时能保护和修复钝化膜。
不锈钢放置于空气中会形成氧化膜,但这种膜的保护性不够完善,通过酸洗使不锈钢表面平均有厚度为10u m的一层表面被腐蚀掉,酸液的化学活性使得缺陷部位的溶解率比表面上其他部位高,因此酸洗可使整个表面趋于均匀平衡,更重要的是,通过酸洗钝化,使铁及铁的氧化物比铬和铬的氧化物优先溶解,去掉了贫铬层,使不锈钢表面富铬,在氧化剂钝化作用下使表面产生完整稳定的钝化膜,这种富铬钝化膜的电位可达+1.0V(SCE),接近贵金属的电位,提高了抗腐蚀的稳定性。
酸洗钝化方式根据操作方式不同,不锈钢酸洗钝化处理主要有浸渍法、膏剂法、涂刷法、喷淋法、循环法、电化学法等6种方法。
一、浸渍法。
不锈钢管线、弯头、小件等最适用该法.且处理效果最好。
因为处理件可充分浸泡在酸洗钝化液中,表面反应完全、钝化成膜致密均匀。
该法适合连续批量作业,但需随溶液反应浓度降低而不断补充新液。
其缺点是受酸槽形状及容量的限制,不适合大容量设备及形状过长过宽的管线;长期不用会因溶液挥发等原因而效果下降,需要专用场地、酸池及加热设备。
二、膏剂法。
不锈钢酸洗钝化膏目前已在国内广泛使用并有系列产品供应,手工操作,适合现场施工,对不锈钢化学品容器焊缝处理、焊接变色、拐角死角、扶梯背面及大面积的涂抹钝化都适用。
膏剂法的优点是不需要专用设备和场地,不需要加热设备,现场操作灵活,酸洗钝化一次完成,独立性强;钝化膏保质期长,每次涂抹处理都用新的钝化膏一次性使用,表面一层钝化结束后反应即停止,不易过腐蚀,不受后续冲洗时间限制,焊缝等薄弱环节还可以加强钝化。
缺点是工人操作环境差,劳动强度高,成本较高,对不锈钢管线内壁处理效果稍差,需结合其它方法。
三、喷淋法。
适合于场地固定,封闭环境的单一产品或内部结构简单的设备酸洗钝化,如板材生产线上的喷淋酸洗工序,对不锈钢化学品容器,可用于容器内壁酸洗。
其优点是连续操作速度快,操作方式简单,对工人腐蚀影响小,溶液利用率较高。
这种方法限制条件比较多,如:
1、容器内不得有残渣、杂质等。
2、酸洗液在容器内停留时间过长,会发生反应引起不锈钢的过腐蚀,因此须连续作业,随时准备大量清洗用水,如遇停电、停水、停工等会引起严重后果。
3、废酸、废水排放须有较大的容器盛放。
4、随着反应时间的增长和溶液杂质的增多,酸洗液有效成份逐渐降低,须随时检测溶液浓度并及时补充新液。
特别注意事项
酸洗钝化的前处理:不锈钢表面如存在油脂等污物,会影响酸洗钝化的质量,一般应先采用碱性洗涤剂等清洗。
酸洗液/膏及清洗水中氯离子浓度的控制:氯离子含量超标会破坏不锈钢钝化膜,部分不锈钢酸洗液/膏采用加入盐酸、高氯酸等含氯离子的侵蚀介质作为主剂或助剂去除表面氧化层,对于防止腐蚀是不利的,在检验中应予控制,如船标《不锈钢酸洗钝化膏》CB/T3595—94中规定,对不锈钢酸洗钝化膏氯离子含量控制在25PPM~100PPM范围内。
另外对于清洗水也应控制氯离子含量低于25PPM,施工中在自来水中加入氯离子缓蚀剂硝酸钠即可达到要求。
废液中和环保排放:对于酸洗钝化废液的处理,应达到国家环保排放要求,如对含氟废液可加入石灰乳或氯化钙处理,对于含铬废液,可加硫酸亚铁还原处理等。
酸洗钝化质量检验
不锈钢酸洗钝化效果的质量检验可参照船标《不锈钢酸洗钝化膏》CB/T3595—94、国际标准《不锈钢电解抛光及打磨抛光和酸洗钝化所形成的表面钝化膜检验》ISO15730等进行,一般可分为:外观检验、化学试验,化学试验又主要有人造海水挂片腐蚀试验、硫酸铜滴定试验、高铁氰化钾滴定试验(蓝点试验)等,一般检验以下面三种方式进行:外观检验:不锈钢酸洗钝化表面应呈均匀银白色,光洁美观,不得有明显腐蚀痕迹,焊缝及热影响区不得有氧化色,不得有颜色不均匀的斑痕。
残液检验:用酚酞试纸检查不锈钢表面残液的冲净程度,PH值中性为合格。
蓝点试验:蓝点试验法的基本原理为,若表面钝化膜不完整或有铁离子污染.就会有游离的铁离子存在,铁氰化钾溶液遇到铁离子即反应生成蓝色沉淀,反应式如下:
K++Fe+2+[Fe(CN) ]6 KFe[Fe(CN)6]
用100mL烧杯将10g铁氰化钾溶于50mI蒸馏水中,溶解后加入30mI浓硝酸,然后移入1000mI容量瓶中用蒸馏水稀释至刻度,即为蓝点检验液,储存期为一周。
试验方法:将蓝点检验液滴在贴附于不锈钢表面的试纸上,30秒钟后试纸上显示出蓝点即为不合格。
需要注意的是化学试验会破坏不锈钢的钝化膜,通常可以用试板与产品同时进行酸洗钝化,再在试板上进行上述试验。
