剪力墙结构设计问题及注意事项分析剪力墙结构是一种常见的建筑结构形式，其作用是抵抗建筑结构在发生剪力作用时的变形和破坏。
剪力墙结构在建筑工程中的使用非常广泛，但是在设计过程中也存在一些问题和注意事项需要考虑。
一、问题分析：1. 强度问题：剪力墙结构需要具备足够的抗剪强度，以保证在发生剪力作用时不发生破坏。
在设计过程中需要进行合理的强度计算和抗剪强度验算。
2. 刚度问题：剪力墙对结构的整体刚度起到重要的作用，能够控制结构的变形。
剪力墙的刚度需要满足结构的刚度要求，同时要考虑结构变形的控制。
3. 共振问题：当结构受到外部激励时，可能会产生共振现象，导致结构产生大幅度的振动。
在剪力墙结构设计中，需要对结构的频率进行分析和计算，以避免共振现象的发生。
4. 施工问题：剪力墙结构在施工过程中需要注意各种施工工艺和施工方法，以确保结构的施工质量。
在剪力墙的混凝土浇筑中，需要注意浇筑顺序、振捣工艺等问题。
二、注意事项：1. 剪力墙的布置：剪力墙的合理布置对结构的抗剪性能和整体力学性能有重要影响。
需要根据结构的受力特点和建筑布局进行合理的布置，以保证结构的力学性能。
2. 剪力墙与结构连接：剪力墙与结构的连接点需要满足一定的强度要求，以保证连接的可靠性。
需要选择合适的连接方式，并进行合理的计算和验算。
3. 剪力墙的墙体厚度：剪力墙的墙体厚度需要根据结构的受力和设计要求进行合理确定。
墙体厚度过薄会导致剪力墙的强度不足，墙体厚度过厚会增加结构的自重和成本。
4. 剪力墙的开洞处理：在实际建筑中，剪力墙可能需要进行开洞处理，如安装窗户、门等。
需要对开洞进行合理设计和加强处理，以保证结构的稳定性和安全性。
剪力墙结构设计问题及注意事项包括强度问题、刚度问题、共振问题和施工问题等方面。
在设计过程中需要进行合理的计算和分析，并根据受力特点和设计要求进行合理的布置和处理，以确保剪力墙结构的稳定性和安全性。
高层建筑剪力墙结构设计问题及优化措施1. 钢筋混凝土结构的收敛问题在高层建筑的剪力墙结构中，钢筋混凝土的收敛问题是一个普遍存在的问题。
由于高层建筑的自重和外部荷载作用，钢筋混凝土结构容易出现收敛，影响结构的整体稳定性。
2. 剪力墙的刚度和变形问题剪力墙在高层建筑中起着承载水平荷载的作用，然而在部分情况下，剪力墙的刚度和变形问题容易影响整个结构的稳定性和安全性。
3. 剪力墙布局不合理剪力墙的布局对于整个结构的稳定性有着重要的影响，然而在一些设计中，剪力墙的布局存在着不合理的情况，需要进行合理的优化。
4. 剪力墙结构设计理论研究不足目前对于高层建筑剪力墙结构设计理论的研究不足，一些结构设计理论需要进一步完善和优化。
1. 采用新型材料和技术为了解决钢筋混凝土结构的收敛问题，可以考虑采用新型的高强度材料以及新技术，例如使用高强混凝土、高强度钢材等，来提高结构的抗震和抗震性能。
2. 加强剪力墙的设计和施工质量管理在剪力墙的设计和施工过程中，需要严格把控设计和施工质量，确保剪力墙结构的刚度和变形满足设计要求。
3. 优化剪力墙的布局和结构形式在剪力墙的布局和结构形式方面，可以通过优化设计，合理布局剪力墙的位置和数量，采用合适的结构形式，以提高整个结构的稳定性和安全性。
加强高层建筑剪力墙结构设计理论的研究，可以通过理论模型分析、试验研究等手段，深入探讨剪力墙结构的设计原理，为剪力墙结构设计提供更科学的理论支持。
5. 考虑剪力墙结构与其他结构的协同设计在高层建筑的结构设计中，需要考虑剪力墙结构与其他结构的协同设计，将剪力墙结构与其他结构形式有机结合，提高整个结构的稳定性和安全性。
高层建筑剪力墙结构设计中存在一些问题，需要进行相应的优化措施。
通过采用新型材料和技术、加强设计和施工质量管理、优化剪力墙的布局和结构形式、加强设计理论研究、考虑剪力墙结构与其他结构的协同设计等措施，可以提高高层建筑剪力墙结构的稳定性和安全性，为城市的高层建筑发展提供更加坚实的结构保障。
问题一：关于短肢剪力墙抗震等级需要提高一级采用的疑问问题描述：《高层建筑混凝土结构技术规程》（JGJ 3-2002 ）7.1.2中第3条提到“抗震设计时，短肢剪力墙的抗震等级应比本规程表4.8.0规定的剪力墙的抗震等级提高一级采用”，但是我翻遍了《高层建筑混凝土结构技术规程》（JGJ 3-2010）中没有提到关于短肢剪力墙需要提高抗震等级的条文？是不是新规范取消了这条规定？同事也说送审的短肢剪力墙计算数据中没有提高抗震等级，送审回复也没要求改。
解答：条文说明7.2.2“短肢剪力墙的抗震等级不再提高，但在第2款中降低了轴压比限值”这个跟老版的高规不同。
问题二：设计上剪力墙连梁是否与有梁板的梁表示在一起解答：连梁的定义连梁：是指在剪力墙结构和框剪结构中，连接墙肢与墙肢、墙肢与框架柱的梁。
连梁具有一般跨度较小（通常跨高比小于5）、截面大，且与连梁相连的墙体刚度又很大等特点。
一般在风荷载和地震荷载的作用下，连梁的内力往往很大。
连梁、次梁、框架梁的区分：通常情况框架梁是框架结构中柱与柱之间的梁；次梁就是指两端搭在框架梁上的梁；连梁是剪力墙结构中墙与墙之间的梁，框架梁是以弯曲变形为主的构件；连梁是以剪切变形为主的构件。
框架梁是由柱子支撑梁来承重的构件，上部荷载直接由梁承重，再由梁将荷载传达到柱子上；连梁是将荷载由连梁传递至墙体。
从外形上来说，一般框架梁的跨高比大于5；而连梁的跨高比小于5。
问题三：剪力墙钢筋是否要求抗震，能否结合相关规范说一下？解答：剪力墙结构是有抗震等级区别的，但是，建筑抗震设计规范从GB50011-2001到更新了的GB50011-2010上，从来没有条文规定剪力墙的钢筋必须满足代E字的钢筋指标（关于“屈屈比”、“屈强比”、“最大拉力下伸长率”）。
楼主若查GB50011-20 10不方便，先传个混凝土结构工程施工质量验收规范5.2.2条（强条）的图片，仔细琢磨。
问题四：为了保证剪力墙结构有良好的抗震性能，谈谈有哪些有关概念设计？解答：《建筑抗震设计规范》（GB50011-2010）中，第3章基本规定3.9结构材料3.10建筑抗震性能化设计、第4章场地与地基、第6章之抗震墙基本抗震构造措施章节......等等，无处不贯穿抗震概念设计思想，基本上贯穿全本规范文字，这个答题框容纳不下全部内容。
高层剪力墙结构设计中常遇问题的解决方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!高层剪力墙结构设计常见问题及解决方法在高层建筑的结构设计中，剪力墙作为承载主要水平荷载的重要构件，其设计和施工影响着建筑物的整体安全性和稳定性。

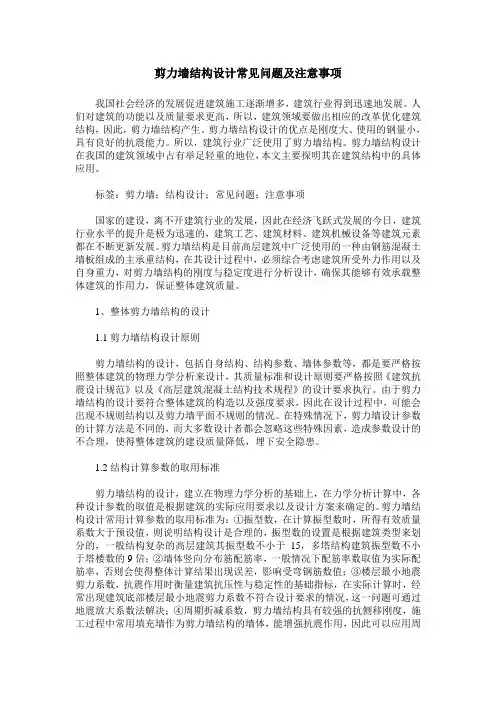

剪力墙结构设计常见问题及注意事项我国社会经济的发展促进建筑施工逐渐增多，建筑行业得到迅速地发展。
人们对建筑的功能以及质量要求更高，所以，建筑领域要做出相应的改革优化建筑结构，因此，剪力墙结构产生。
剪力墙结构设计的优点是刚度大、使用的钢量小，具有良好的抗震能力。
所以，建筑行业广泛使用了剪力墙结构。
剪力墙结构设计在我国的建筑领域中占有举足轻重的地位，本文主要探明其在建筑结构中的具体应用。
标签：剪力墙；结构设计；常见问题；注意事项国家的建设，离不开建筑行业的发展，因此在经济飞跃式发展的今日，建筑行业水平的提升是极为迅速的，建筑工艺、建筑材料、建筑机械设备等建筑元素都在不断更新发展。
剪力墙结构是目前高层建筑中广泛使用的一种由钢筋混凝土墙板组成的主承重结构，在其设计过程中，必须综合考虑建筑所受外力作用以及自身重力，对剪力墙结构的刚度与稳定度进行分析设计，确保其能够有效承载整体建筑的作用力，保证整体建筑质量。
1、整体剪力墙结构的设计1.1剪力墙结构设计原则剪力墙结构的设计，包括自身结构、结构参数、墙体参数等，都是要严格按照整体建筑的物理力学分析来设计，其质量标准和设计原则要严格按照《建筑抗震设计规范》以及《高层建筑混凝土结构技术规程》的设计要求执行。
由于剪力墙结构的设计要符合整体建筑的构造以及强度要求，因此在设计过程中，可能会出现不规则结构以及剪力墙平面不规则的情况。
在特殊情况下，剪力墙设计参数的计算方法是不同的，而大多数设计者都会忽略这些特殊因素，造成参数设计的不合理，使得整体建筑的建设质量降低，埋下安全隐患。
1.2结构计算参数的取用标准剪力墙结构的设计，建立在物理力学分析的基础上，在力学分析计算中，各种设计参数的取值是根据建筑的实际应用要求以及设计方案来确定的。
剪力墙结构设计常用计算参数的取用标准为：①振型数，在计算振型数时，所得有效质量系数大于预设值，则说明结构设计是合理的，振型数的设置是根据建筑类型来划分的，一般结构复杂的高层建筑其振型数不小于15，多塔结构建筑振型数不小于塔楼数的9倍；②墙体竖向分布筋配筋率，一般情况下配筋率数取值为实际配筋率，否则会使得整体计算结果出现误差，影响受弯钢筋数值；③楼层最小地震剪力系数，抗震作用时衡量建筑抗压性与稳定性的基础指标，在实际计算时，经常出现建筑底部楼层最小地震剪力系数不符合设计要求的情况，这一问题可通过地震放大系数法解决；④周期折减系数，剪力墙结构具有较强的抗侧移刚度，施工过程中常用填充墙作为剪力墙结构的墙体，能增强抗震作用，因此可以应用周期折减系数正确评估抗震作用。
剪力墙结构设计常见问题与设计剖析建筑结构设计作为工程项目施工的基础工作，其好比人体骨架，只有结构设计好了才能往里面慢慢的“填肉”.随着建筑行业的快速发展，剪力墙结构逐渐被应用到现在的许多高层建筑中，在对剪力墙进行设计时，其结构合理性、规范性、科学性将会对整个建筑项目产生影响，为了避免剪力墙在实际工程项目中带来一些质量问题，我们有必要对剪力墙结构设计进行深入的研究和探讨，并根据客观存在的主要问题制定有效的整改措施，帮助项目施工企业单位提高施工水平，同时也为承建单位企业带来经济效益1. 剪力墙结构设计常见问题分析1.1 二十层以下高层剪力墙结构问题通过之前的调查研究，我们发现目前许多二十层以下的高层建筑中仍然采用的是传统方式施工：现浇剪力墙结构。
由于各个墙肢轴压比具有很小的计算值，墙体配筋方式也是采用构造配筋形式，使得原设计墙体应有的承载能力没有真正体现出来，并且建筑工程项目使用使用此种方式施工费用也是很高的。
通常遇到这样情况的时候，一般采取现浇联肢短肢结构来代替原有剪力墙结构。
采用短肢剪力墙结构能够将建筑结构顶点的位移、周期以及结构底部的剪力把握在可控范围内。
1.2 框支剪力墙结构在建筑结构中的问题在建筑结构中，通常剪力墙的上部主要使用的是短肢剪力墙结构，而在建筑物底部处理上，经常利用全落地剪力墙与框架支撑剪力墙这两项结合作为建筑物底部的结构使用，这类结构常常被利用于商业性住宅小区或者一些底商店铺中，其中最大的一个缺点就是这种结构在遇到地震等自然灾害时特别的脆弱。
因为剪力墙在其上部下部之间刚度有很大的差异性，上部能承受较大的外力而保持微弱的形变，下部在同样的震动下，其特别容易产生变形。
即便有水平的作用力存在，也会对其有很大的影响。
为了因对这种形变问题，通常会采用短肢剪力墙，使剪力墙的剪力系数控制在一定范围内，保证其基本的刚度需求。
1.3 二十层以上高层建筑剪力墙结构问题高层建筑物和低层建筑物不管是从结构设计上，还是在后期的施工技术方法上都存在很大的差异性。
剪力墙配筋设计常见问题及其做法模板一：一、剪力墙配筋设计常见问题及其解决方法1.1 剪力墙的基本概念及作用剪力墙是建筑结构的一种承重墙体，主要用于承载建筑水平荷载和抗震力。
正确认识剪力墙的概念及其作用，对正确设计和施工具有重要意义。
1.2 剪力墙配筋设计中常见的问题1) 横向钢筋选取不当横向钢筋是剪力墙中的重要构造元素，选取不当会导致结构性能的下降。
常见问题包括横向钢筋直径选择不合理、锚固长度不足等。
2) 剪力墙墙柱接头的设计剪力墙与墙柱之间的连接是设计中的重点，需要合理确定连接形式和布置方式，以保证连接的刚性和强度。
3) 剪力墙开口设计剪力墙在实际应用中常需要开口，开口设计需要考虑墙体的强度、刚度和对结构整体性能的影响。
4) 配筋布置与数量计算剪力墙的配筋布置和数量计算是设计中的重要环节，需要考虑墙体的受力特点、约束条件和荷载情况，以满足设计要求。
1.3 常见问题的解决方法1) 合理选取横向钢筋直径和锚固长度，根据结构要求进行优化设计。
2) 采用适当的连接形式和布置方式，确保剪力墙与墙柱之间的连接具有足够的刚性和强度。
3) 对于开口设计，遵循结构设计规范和相关技术标准，采取合适的加固措施，保证墙体的整体强度和刚度。
4) 配筋布置与数量计算应根据具体结构要求进行，保证剪力墙的受力性能和承载能力。
附件：1. 剪力墙设计计算书2. 剪力墙配筋布置图纸法律名词及注释：1. 结构设计规范：指国家对建筑结构设计的相关法律法规和技术标准。
2. 抗震力：指建筑结构在地震作用下的稳定性和安全性能。
3. 锚固长度：指钢筋在混凝土中有效锚嵌的长度，用于传递荷载和提高连接的刚性。
-----------------------------------------模板二：一、剪力墙配筋设计常见问题及其应对策略1. 剪力墙配筋设计的重要性与基本原则1.1 剪力墙配筋设计的重要性剪力墙作为承担结构水平荷载和抗震作用的主要承重墙体，其配筋设计对于保证建筑结构的安全性和稳定性至关重要。
高层剪力墙结构设计中的常见问题及处理措施随着人类社会的进步，为了满足现代居民对建筑强度的需求，如今越来越多的高层住宅的结构形式采用剪力墙结构，这也对结构设计人员解决高层剪力墙设计中种种问题的能力提出了新的挑战。
论文分析了高层剪力墙结构设计时常见的几点问题，并给出了常用的处理措施。
【Abstract】With the progress of human society，in order to meet the needs of modern residents on the strength of construction，more and more high-rise residential buildings adopt shear wall structure，which also challenges the ability of structural designers to solve various problems in the design of high-rise shear walls. This paper analyzes some common problems in the design of high - rise shear wall structure，and gives some common treatment measures.标签：剪力墙；连梁超筋；处理措施1 引言高層建筑的结构设计，近年来以剪力墙的形式居多，而新修改的规范也提出了更加严格的设计标准，解决高层剪力墙结构设计时遇到的问题也成了设计者的基本能力要求之一。
本文仅对剪力墙结构设计时出现的普遍问题提出一些解决办法。
2 剪力墙长度和厚度的选取2.1 剪力墙长度的选取普通的剪力墙长度应在8m以下[1]。
当设计长度较长的墙体时，可以在墙上均匀的开设洞口，使长墙变为短小匀称的联肢墙，这样可以剪力墙避免弯曲破坏，保证墙的延性，开设洞口的墙段一般以2为最小高宽比；剪力墙洞口处的连梁推荐使用跨高比不小于6的弱连梁，这种连梁的梁端约束弯矩比较小，可以将剪力墙当做独立墙段来计算。
