剪力墙配筋设计统一做法武汉天华•底部加强部位的范围嵌固面以下不作为底部加强部位，加强部位高度从地下室顶板算嵌固以作为底部加部位加部位高度从地室板起；H/10和两层，H指的是自顶板算起的墙体总高度，不是确定抗震等级的房屋高度24m以下剪力墙结构：一层[《抗规》第6.1.10条及《高规》第7.1.4条]•标高表注明嵌固端位置取消约束边缘构件范围[(11G101-1)]不是底部加强范围•剪力墙墙身分布筋（框剪结构的竖向和水平分布筋）水平分布筋最小直径d8 d8 ，建议选用HRB400及以上等级，保证直立性竖向分布筋最小直径，建议选用及以上等级，保证直立性当审图不允许竖向分布筋采用d8时，改为d10，间距根据规范要求加大[《抗规》第6.4.4-3条及《高规》第7.2.18条]注意抗规的用词：应满足…..不宜小于…..•剪力墙墙身分布筋最小配筋率和最大间距剪力墙结构一二三级0.25％，四级及以下0.2％；间距300mm 高层剪力墙7.2.19条位置：0.25％；间距200mm框剪结构0.25％（非抗震0.2％）；间距300mm 框剪结构（非抗震）；间距框支剪力墙底部加强区0.3％（非抗震0.25％）；间距200mm[《抗规》第643条及《高规》第7217条82110219][《抗规》第6.4.3条及《高规》第7.2.17条、8.2.1、10.2.19]•剪力墙结构的“最小”构造配筋(2排)优先采用d8•剪力墙结构的“最小”构造配筋(2排)d8d10，间距调整审图不同意采用时，采用，间调•框支剪力墙结构底部加强区墙身的“最小”构造配筋(2排)优先采用d8审图不同意采用d8时，采用d10，间距不大于200mm,底部加强部位及以上采用d10•框架－剪力墙结构墙身的“最小”构造配筋一～四级剪力墙的最小配筋率均按照0.25％控制；水平分布筋的最小直径要求同竖向分布筋（均优先选用8mm）；高层建筑中的顶层、楼电梯间、山墙、端开间纵(外)墙应控制间距不大于200mm 。
剪力墙钢筋布置方法是什么?
剪力墙，一般分为暗柱与墙体。
暗柱一般为两端，垂直向贯通整个墙体高度，钢筋大小多为12mm钢筋，具体详设计图纸，暗柱应设置箍筋，受力筋较多应根据数量设置多支箍。
中间墙体设置双向钢筋，多为8mm大小，且应ge;8mm。
墙体钢筋应根据设计间距挂设拉钩，墙体的水平筋长度为包括暗柱的剪力墙长度，两端设垂直弯钩，拉钩应在绑扎好墙体钢筋后设置在最外层。
暗柱的钢筋搭接或焊接区域不应设置在梁下500或板面上500范围，墙体钢筋搭接区域没有限制，一般在板面上搭接，有利于钢筋的绑扎。
1.钢筋混凝十剪力墙水平及竖向分布钢筋的直径不应小于8mmm，间距不应大于300mmo
2.厚度大于160mm的剪力墙应配置双排分布钢筋网;结构中重要部位的剪力墙，当其厚度不大于160mm时，也宜配置双排分布钢筋网。
双排分布钢筋网应沿墙的两个侧面布置，且应采用拉筋连系;拉筋直径不宜小于6mmm，间距不宜大于600mm。
3.剪力墙水平分布钢筋的搭接长度不应小于1.2la。
同排水平分布钢筋的搭接接头之间以及上、下相邻水平分布钢筋的搭接接头之间沿水平方向的净间距不宜小于500mm。
剪力墙竖向分布钢筋可在同一高度搭接，搭接长度不应小于1.2lao
4.剪力墙水平分布钢筋应伸至墙端，并向内水平弯折10d后截断(d为水平分布钢筋直径)。
当勇力墙端部有翼墙或转角墙时，内墙两侧的水平分布钢筋和外墙内侧的水平分布钢筋应伸至翼墙或转角墙外边，并分别向两侧水平弯折15d后截断。
在转角墙处，外墙外侧的水平分布钢筋应在墙端外角处弯入翼墙，并与翼墙外侧水平分布钢筋搭接。
带边框的剪力墙，其水平和竖向分布钢筋宜分别贯穿柱、梁或锚固在柱、梁内。

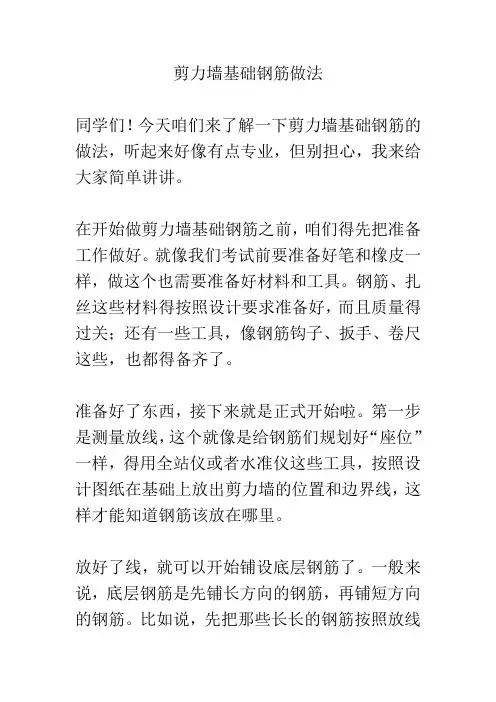

剪力墙基础钢筋做法同学们！今天咱们来了解一下剪力墙基础钢筋的做法，听起来好像有点专业，但别担心，我来给大家简单讲讲。
在开始做剪力墙基础钢筋之前，咱们得先把准备工作做好。
就像我们考试前要准备好笔和橡皮一样，做这个也需要准备好材料和工具。
钢筋、扎丝这些材料得按照设计要求准备好，而且质量得过关；还有一些工具，像钢筋钩子、扳手、卷尺这些，也都得备齐了。
准备好了东西，接下来就是正式开始啦。
第一步是测量放线，这个就像是给钢筋们规划好“座位”一样，得用全站仪或者水准仪这些工具，按照设计图纸在基础上放出剪力墙的位置和边界线，这样才能知道钢筋该放在哪里。
放好了线，就可以开始铺设底层钢筋了。
一般来说，底层钢筋是先铺长方向的钢筋，再铺短方向的钢筋。
比如说，先把那些长长的钢筋按照放线的位置一根一根地放好，钢筋之间要保持一定的间距，这个间距也是根据设计要求来的。
放好长钢筋后，再把短钢筋交叉着放在长钢筋上面，就像编竹篮一样。
放好底层钢筋后，要用扎丝把钢筋交叉的地方扎起来。
扎的时候要扎得牢固，但也不能扎得太紧，不然会损坏钢筋。
这就像是给钢筋们“系上安全带”，让它们在混凝土里稳稳地待着，不会乱跑。
接下来，就是设置钢筋支架了。
因为剪力墙基础的钢筋不止一层，所以需要用钢筋支架把上层钢筋撑起来。
钢筋支架的高度和间距也是有规定的，要保证上层钢筋能够在正确的位置上。
支架弄好了，就可以铺设上层钢筋啦，做法和底层钢筋差不多，也是先铺长方向，再铺短方向，然后用扎丝扎好。
给大家举个例子吧，假设我们要建一个房子，这个剪力墙基础钢筋就像是房子的“骨架”。
如果钢筋的做法不对，那这个“骨架”就不结实，房子也会存在安全隐患。
钢筋都铺好扎好之后，还要进行检查。
检查钢筋的数量、间距、位置是不是都符合设计要求，扎丝有没有扎紧，钢筋有没有变形或者损坏等等。
就像我们做完作业要检查一样，确保没有问题了，才能进行下一步。
当钢筋的所有工作都完成并且检查合格后，就可以浇筑混凝土了。

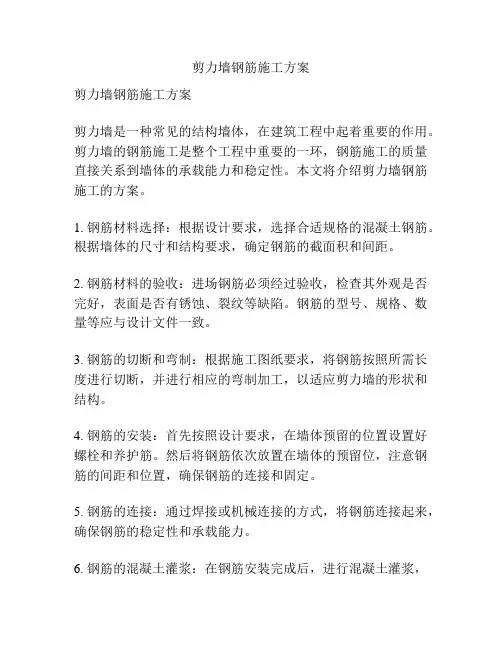

剪力墙钢筋施工方案剪力墙钢筋施工方案剪力墙是一种常见的结构墙体，在建筑工程中起着重要的作用。
剪力墙的钢筋施工是整个工程中重要的一环，钢筋施工的质量直接关系到墙体的承载能力和稳定性。
本文将介绍剪力墙钢筋施工的方案。
1. 钢筋材料选择：根据设计要求，选择合适规格的混凝土钢筋。
根据墙体的尺寸和结构要求，确定钢筋的截面积和间距。
2. 钢筋材料的验收：进场钢筋必须经过验收，检查其外观是否完好，表面是否有锈蚀、裂纹等缺陷。
钢筋的型号、规格、数量等应与设计文件一致。
3. 钢筋的切断和弯制：根据施工图纸要求，将钢筋按照所需长度进行切断，并进行相应的弯制加工，以适应剪力墙的形状和结构。
4. 钢筋的安装：首先按照设计要求，在墙体预留的位置设置好螺栓和养护筋。
然后将钢筋依次放置在墙体的预留位，注意钢筋的间距和位置，确保钢筋的连接和固定。
5. 钢筋的连接：通过焊接或机械连接的方式，将钢筋连接起来，确保钢筋的稳定性和承载能力。
6. 钢筋的混凝土灌浆：在钢筋安装完成后，进行混凝土灌浆，将钢筋与混凝土牢固地连接起来，提高墙体的整体强度和稳定性。
7. 钢筋的防锈处理：在钢筋安装完成后，对钢筋进行防锈处理，增加钢筋的使用寿命和稳定性。
8. 钢筋的验收：钢筋施工完成后，进行施工质量验收，检查钢筋的尺寸、间距和连接是否符合设计要求，确保工程质量。
通过以上步骤，可以有效地完成剪力墙钢筋施工。
在施工过程中，需要严格按照相关规范和设计要求进行操作，确保钢筋的质量和施工的准确性。
同时，加强对施工现场的管理，做好安全措施，确保施工过程的安全性和人员的健康。
只有在科学规范的施工下，才能保证剪力墙的结构稳定和安全可靠。

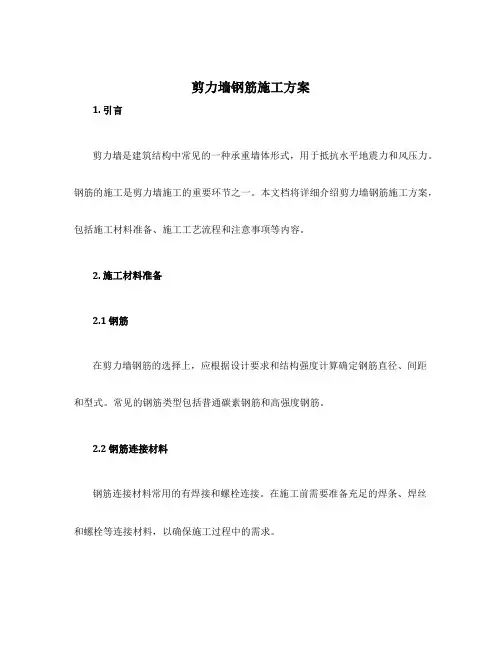

剪力墙钢筋施工方案1. 引言剪力墙是建筑结构中常见的一种承重墙体形式，用于抵抗水平地震力和风压力。
钢筋的施工是剪力墙施工的重要环节之一。
本文档将详细介绍剪力墙钢筋施工方案，包括施工材料准备、施工工艺流程和注意事项等内容。
2. 施工材料准备2.1 钢筋在剪力墙钢筋的选择上，应根据设计要求和结构强度计算确定钢筋直径、间距和型式。
常见的钢筋类型包括普通碳素钢筋和高强度钢筋。
2.2 钢筋连接材料钢筋连接材料常用的有焊接和螺栓连接。
在施工前需要准备充足的焊条、焊丝和螺栓等连接材料，以确保施工过程中的需求。
2.3 钢筋加工工具钢筋加工工具是施工过程中必不可少的准备物料。
常用的钢筋加工工具有电焊机、剪切机、钢筋弯曲机等。
在施工前需要检查这些工具的工作状态，确保可以正常使用。
3. 施工工艺流程3.1 钢筋布置根据设计图纸要求，确定钢筋的布置位置和数量。
在施工前，需要先对墙体进行清理和处理，确保墙面光滑和干净。
然后根据设计要求，在墙体上进行标线，确定钢筋的具体位置。
3.2 钢筋加工根据布置好的钢筋位置，对钢筋进行加工。
首先，根据标线的位置和长度要求，使用钢筋剪切机将钢筋剪断为合适的长度。
然后，使用钢筋弯曲机对钢筋进行弯曲处理，以适应墙体的曲线形状。
3.3 钢筋安装在钢筋布置和加工完成后，开始进行钢筋的安装。
根据墙体结构和设计要求，将钢筋按照一定的间距和型式放置在墙体上。
需要特别注意的是，钢筋的垂直度和间距应符合设计要求，以保证墙体的强度和稳定性。
3.4 焊接和螺栓连接在钢筋安装完成后，进行钢筋的焊接和螺栓连接。
对于需要焊接的部位，应先将两根钢筋用钢筋夹紧，然后使用电焊机进行焊接。
对于需要螺栓连接的部位，将螺栓穿过钢筋孔洞，并通过螺母进行固定。
3.5 半成品验收钢筋施工的最后一步是进行半成品验收。
验收内容包括钢筋的数量、尺寸和安装质量等方面。
检查是否存在钢筋安装错误、焊接质量问题等，并及时予以纠正。
4. 注意事项4.1 安全在进行剪力墙钢筋施工时，必须要始终保持安全意识。
地下室剪力墙配筋怎么设置（二）引言概述:地下室剪力墙在结构设计中起着至关重要的作用，能够有效地增强建筑物的抗震性能。
合理的配筋设置是地下室剪力墙设计中的关键因素。
本文将从五个大点来阐述地下室剪力墙配筋的设置方法，以便更好地提升地下室剪力墙的承载能力和抗震性能。
正文:1. 确定剪力墙的设计标准和参数a. 根据地下室的用途和结构类型，确定剪力墙的设计标准。
b. 确定剪力墙的尺寸，包括高度、厚度等。
c. 根据工程地区的地震烈度等级，确定剪力墙的抗震设计参数。
2. 根据设计要求确定主筋和箍筋的布置a. 根据剪力墙的计算结果，确定主筋的布置形式，包括水平和垂直的主筋。
b. 根据主筋的布置形式，确定箍筋的布置方式，保证箍筋能够有效地约束剪力墙的破坏。
3. 制定配筋的规格和间距a. 根据剪力墙的设计荷载和材料性能，确定主筋的直径和间距。
b. 根据箍筋的约束要求和剪力墙的尺寸，确定箍筋的直径和间距。
c. 按照相关规范要求，确定配筋的最小间距和最大间距。
4. 考虑施工因素确定配筋的设置方式a. 考虑剪力墙施工中的钢筋安装方法和难度，确定配筋的设置方式，包括主筋和箍筋的连接方式。
b. 根据剪力墙的构造形式和施工步骤，确定主筋和箍筋的设定位置和起止点。
5. 进行剪力墙配筋的详细计算和验算a. 将剪力墙的设计参数、尺寸和配筋进行详细的计算和验算，确保剪力墙的设计满足相关强度和稳定性要求。
b. 根据计算结果，进行剪力墙配筋的优化设计，使其能够更好地承受地震力和荷载。
总结:地下室剪力墙配筋的设置是地下室结构设计中的重要环节。
通过确定设计标准和参数，确定主筋和箍筋的布置方式，制定配筋规格和间距，考虑施工因素，进行详细的计算和验算等步骤，能够提高地下室剪力墙的抗震性能和承载能力。
在实际设计中，还需结合工程实际情况和相关规范，进行具体的优化设计和调整。
剪力墙钢筋施工方法
（1）在底板混凝土上弹出钢筋位置线、模板控制线、墙身线。
（2）墙插筋方法：根据墙皮线，一般在基梁或底板上划插筋线。
如果插筋与基梁上筋和底板上层网片无法可靠绑扎，则在底板上层钢筋网片上设置墙体水平筋，在水平筋上划插筋位置线。
然后从距暗柱50mm处把竖向钢筋依次插入底板，并与墙体水平筋绑扎牢固满。
最后在距底板顶面300mm和插筋顶端各加一道水平定位梯子筋定。
插筋必须满足锚固长度LaE，相邻插筋接头错开LaE，同一截面错开50％。
（3）墙体钢筋上接时，首先检查甩茬立筋，如有较大偏移，应进行校正。
根据“七不准绑”的原则对钢筋进行预检，钢筋绑扎时如有暗柱，先绑暗柱钢筋，再绑墙体竖向钢筋和水平筋。
第一根水平筋距混凝土板面50mm。
（4）墙筋为双向受力钢筋，所有钢筋交叉点应逐点绑扎，其搭接长度及位置要符合规范要求。
暗柱插筋：暗柱插筋下部与底板下铁钢筋绑扎，底板面处先用二道箍筋与柱筋绑扎，再把箍筋和面层筋绑扎在一起。
暗柱钢筋绑扎完，用线坠吊垂直后，采用钢架管临时固定。
为确保门洞两边暗柱保护层，在洞口两侧暗柱内加设双F卡（门高度范围内上、中、下设置三道，作为顶模棍，保证门洞洞口模板不偏移），双F卡采用A10钢筋加工制作。
加工时控制双F卡的卡口位置准确且顶模筋两端伸出长度确保一致。

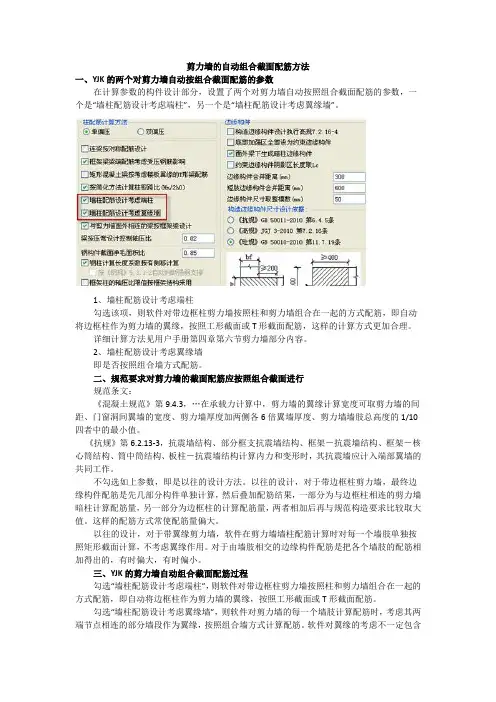

剪力墙的自动组合截面配筋方法一、YJK的两个对剪力墙自动按组合截面配筋的参数在计算参数的构件设计部分，设置了两个对剪力墙自动按照组合截面配筋的参数，一个是“墙柱配筋设计考虑端柱”，另一个是“墙柱配筋设计考虑翼缘墙”。
1、墙柱配筋设计考虑端柱勾选该项，则软件对带边框柱剪力墙按照柱和剪力墙组合在一起的方式配筋，即自动将边框柱作为剪力墙的翼缘，按照工形截面或T形截面配筋，这样的计算方式更加合理。
详细计算方法见用户手册第四章第六节剪力墙部分内容。
2、墙柱配筋设计考虑翼缘墙即是否按照组合墙方式配筋。
二、规范要求对剪力墙的截面配筋应按照组合截面进行规范条文：《混凝土规范》第9.4.3，…在承载力计算中，剪力墙的翼缘计算宽度可取剪力墙的间距、门窗洞间翼墙的宽度、剪力墙厚度加两侧各6倍翼墙厚度、剪力墙墙肢总高度的1/10四者中的最小值。
《抗规》第6.2.13-3，抗震墙结构、部分框支抗震墙结构、框架－抗震墙结构、框架－核心筒结构、筒中筒结构、板柱－抗震墙结构计算内力和变形时，其抗震墙应计入端部翼墙的共同工作。
不勾选如上参数，即是以往的设计方法。
以往的设计，对于带边框柱剪力墙，最终边缘构件配筋是先几部分构件单独计算，然后叠加配筋结果，一部分为与边框柱相连的剪力墙暗柱计算配筋量，另一部分为边框柱的计算配筋量，两者相加后再与规范构造要求比较取大值。
这样的配筋方式常使配筋量偏大。
以往的设计，对于带翼缘剪力墙，软件在剪力墙墙柱配筋计算时对每一个墙肢单独按照矩形截面计算，不考虑翼缘作用。
对于由墙肢相交的边缘构件配筋是把各个墙肢的配筋相加得出的，有时偏大，有时偏小。
三、YJK的剪力墙自动组合截面配筋过程勾选“墙柱配筋设计考虑端柱”，则软件对带边框柱剪力墙按照柱和剪力墙组合在一起的方式配筋，即自动将边框柱作为剪力墙的翼缘，按照工形截面或T形截面配筋。
勾选“墙柱配筋设计考虑翼缘墙”，则软件对剪力墙的每一个墙肢计算配筋时，考虑其两端节点相连的部分墙段作为翼缘，按照组合墙方式计算配筋。
剪力墙拉结筋的布置方式剪力墙是建筑结构中常用的抗震构件，其在地震作用下能够有效地承受剪力力，保护建筑物的安全。
而剪力墙的拉结筋布置方式则直接影响着剪力墙的受力性能和抗震性能。
本文将详细介绍剪力墙拉结筋的布置方式。
1. 剪力墙的拉结筋布置位置剪力墙的拉结筋应该布置在墙体的正面和背面，以增加墙体的受力面积和受力能力。
拉结筋的布置应遵循以下原则：- 拉结筋应尽可能靠近剪力墙的边缘，以提高受力效果。
- 拉结筋的布置应均匀，不能过于密集或过于稀疏。
2. 拉结筋的数量和直径剪力墙的拉结筋数量和直径的确定需要考虑墙体的高度、受力情况和设计要求等因素。
一般来说，拉结筋的数量应根据墙体的受力情况进行合理的计算和布置。
拉结筋的直径一般为12mm或16mm，具体直径的选择需要根据设计要求和构造的要求进行确定。
3. 拉结筋的间距和间隔拉结筋的间距和间隔也是影响剪力墙受力性能的重要因素。
拉结筋的间距应根据墙体的高度和拉结筋的直径进行合理的计算和布置，一般来说，拉结筋的间距不宜大于600mm，间隔不宜大于300mm。
同时，拉结筋的间距和间隔应保持一致，以保证墙体的受力均匀。
4. 拉结筋的连接方式拉结筋与墙体的连接方式也是影响拉结筋布置的重要因素。
拉结筋可以通过焊接、穿透或扣压等方式与墙体连接，具体的连接方式需要根据设计要求和施工条件进行选择。
无论采用何种连接方式，都应确保连接牢固可靠，以保证拉结筋在地震作用下能够充分发挥作用。
5. 拉结筋的长度和弯曲拉结筋的长度和弯曲也是影响拉结筋布置的重要因素。
拉结筋的长度应根据墙体的高度和拉结筋的直径进行合理的计算，一般来说，拉结筋的长度应不小于墙体高度的1/5。
同时，拉结筋的弯曲应保持一定的角度，以增加拉结筋与混凝土之间的黏结力。
剪力墙拉结筋的布置方式是保证剪力墙受力性能和抗震性能的重要因素。
在布置拉结筋时，应根据墙体的受力情况和设计要求进行合理的计算和布置，确保拉结筋的数量、直径、间距、间隔、连接方式、长度和弯曲等参数的合理性和可靠性。
