高铁CRTS-II型轨道板预制工艺及资源配备

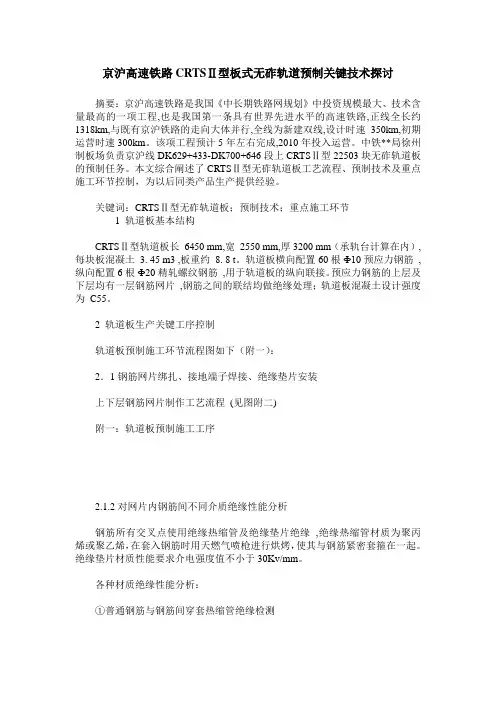

京沪高速铁路CRTSⅡ型板式无砟轨道预制关键技术探讨摘要：京沪高速铁路是我国《中长期铁路网规划》中投资规模最大、技术含量最高的一项工程,也是我国第一条具有世界先进水平的高速铁路,正线全长约1318km,与既有京沪铁路的走向大体并行,全线为新建双线,设计时速350km,初期运营时速300km。

该项工程预计5年左右完成,2010年投入运营。

中铁**局徐州制板场负责京沪线DK629+433-DK700+646段上CRTSⅡ型22503块无砟轨道板的预制任务。

本文综合阐述了CRTSⅡ型无砟轨道板工艺流程、预制技术及重点施工环节控制，为以后同类产品生产提供经验。

关键词：CRTSⅡ型无砟轨道板；预制技术；重点施工环节1 轨道板基本结构CRTSⅡ型轨道板长6450 mm,宽2550 mm,厚3200 mm（承轨台计算在内）,每块板混凝土 3. 45 m3 ,板重约8. 8 t。

轨道板横向配置60根Ф10预应力钢筋,纵向配置6根Ф20精轧螺纹钢筋,用于轨道板的纵向联接。

预应力钢筋的上层及下层均有一层钢筋网片,钢筋之间的联结均做绝缘处理；轨道板混凝土设计强度为C55。

2 轨道板生产关键工序控制轨道板预制施工环节流程图如下（附一）：2．1钢筋网片绑扎、接地端子焊接、绝缘垫片安装上下层钢筋网片制作工艺流程(见图附二)附一：轨道板预制施工工序2.1.2对网片内钢筋间不同介质绝缘性能分析钢筋所有交叉点使用绝缘热缩管及绝缘垫片绝缘,绝缘热缩管材质为聚丙烯或聚乙烯，在套入钢筋时用天燃气喷枪进行烘烤，使其与钢筋紧密套箍在一起。

绝缘垫片材质性能要求介电强度值不小于30Kv/mm。

各种材质绝缘性能分析：①普通钢筋与钢筋间穿套热缩管绝缘检测②涂层钢筋间绝缘检测③普通钢筋加垫片绝缘检测通过上述试验数据分析：①热缩套管绝缘性能最佳；②涂层钢筋绝缘效果良好，但是绝缘效果不稳定，个别位置会有不绝缘现象。

③普通钢筋加绝缘垫片绝缘效果稳定，但绝缘性能一般。

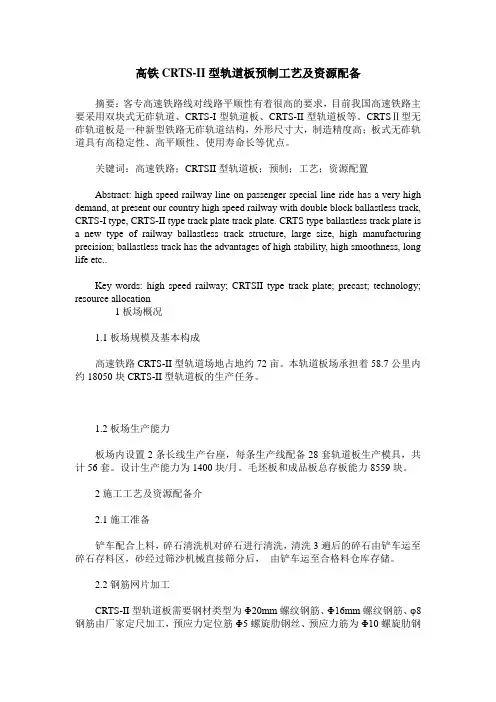

高铁CRTS-II型轨道板预制工艺及资源配备摘要：客专高速铁路线对线路平顺性有着很高的要求，目前我国高速铁路主要采用双块式无砟轨道、CRTS-I型轨道板、CRTS-II型轨道板等。

CRTSⅡ型无砟轨道板是一种新型铁路无砟轨道结构，外形尺寸大，制造精度高；板式无砟轨道具有高稳定性、高平顺性、使用寿命长等优点。

关键词：高速铁路；CRTSII型轨道板；预制；工艺；资源配置Abstract: high speed railway line on passenger special line ride has a very high demand, at present our country high speed railway with double block ballastless track, CRTS-I type, CRTS-II type track plate track plate. CRTS type ballastless track plate is a new type of railway ballastless track structure, large size, high manufacturing precision; ballastless track has the advantages of high stability, high smoothness, long life etc..Key words: high speed railway; CRTSII type track plate; precast; technology; resource allocation1板场概况1.1板场规模及基本构成高速铁路CRTS-II型轨道场地占地约72亩。

本轨道板场承担着58.7公里内约18050块CRTS-II型轨道板的生产任务。

1.2板场生产能力板场内设置2条长线生产台座，每条生产线配备28套轨道板生产模具，共计56套。

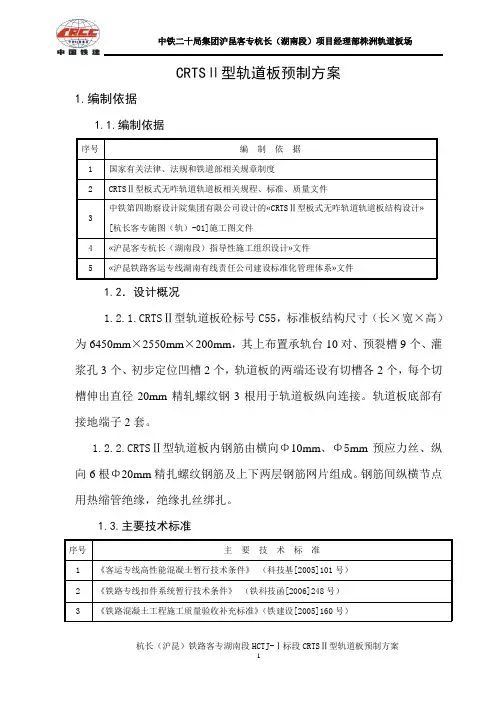

CRTSⅡ型轨道板预制方案1.编制依据1.1.编制依据序号编制依据1 国家有关法律、法规和铁道部相关规章制度2 CRTSⅡ型板式无咋轨道轨道板相关规程、标准、质量文件中铁第四勘察设计院集团有限公司设计的«CRTSⅡ型板式无咋轨道轨道板结构设计»3[杭长客专施图（轨）-01]施工图文件4 «沪昆客专杭长（湖南段）指导性施工组织设计»文件5 «沪昆铁路客运专线湖南有线责任公司建设标准化管理体系»文件1.2．设计概况1.2.1.CRTSⅡ型轨道板砼标号C55，标准板结构尺寸（长×宽×高）为6450mm×2550mm×200mm，其上布置承轨台10对、预裂槽9个、灌浆孔3个、初步定位凹槽2个，轨道板的两端还设有切槽各2个，每个切槽伸出直径20mm精轧螺纹钢3根用于轨道板纵向连接。

轨道板底部有接地端子2套。

1.2.2.CRTSⅡ型轨道板内钢筋由横向Φ10mm、Φ5mm预应力丝、纵向6根Φ20mm精扎螺纹钢筋及上下两层钢筋网片组成。

钢筋间纵横节点用热缩管绝缘，绝缘扎丝绑扎。

1.3.主要技术标准序号主要技术标准1 《客运专线高性能混凝土暂行技术条件》（科技基[2005]101号）2 《铁路专线扣件系统暂行技术条件》（铁科技函[2006]248号）3 《铁路混凝土工程施工质量验收补充标准》（铁建设[2005]160号）4《客运专线铁路CRTSⅡ型板式无咋轨道混凝土轨道板（有挡肩）暂行技术条件》（科技基[2008]173号）5 《高速铁路CRTSⅡ型板式无咋轨道施工质量验收暂行标准》（铁建设[2009]218号）6 《客运专线铁路CRTSⅡ型板式无咋轨道混凝土轨道板暂行技术条件》（科技基[2008]74号）2.建设组织机构2.1. 组织机构设置按照标准化管理要求，参照处级工区标准进行组织机构设置。

株洲轨道板场组织机构框图项目经理：林海常务副经理：周晓凡安全总监：杨涛总工程师：高巍嵬财务总监：石国基副总工程师：慕杰田家辉工程管理部计划财务部物资保障部综合管理部工地试验室精测室安全质量部轨道板预制作业队轨道板预制一工班轨道板预制二工班拌和站工班轨道板钢筋加工班水电工班（1）板场场部设工程管理部、安全质量部、计划财务部、物资设备部、综合管理部、工地试验室、精测室5部2室。

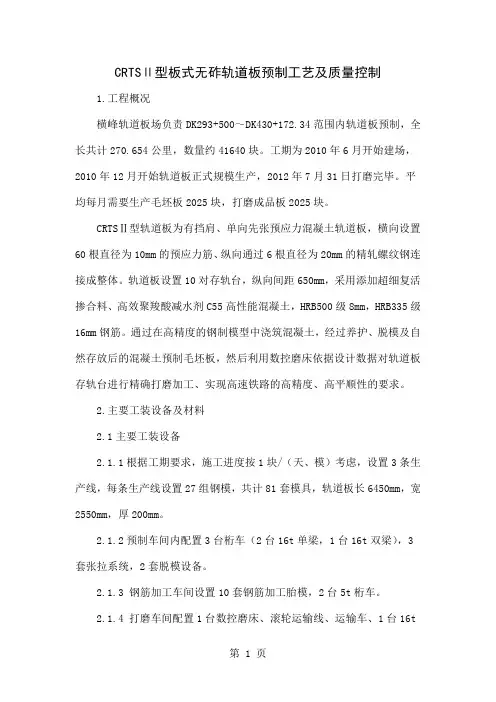

CRTSⅡ型板式无砟轨道板预制工艺及质量控制1.工程概况横峰轨道板场负责DK293+500～DK430+172.34范围内轨道板预制，全长共计270.654公里，数量约41640块。

工期为2010年6月开始建场，2010年12月开始轨道板正式规模生产，2012年7月31日打磨完毕。

平均每月需要生产毛坯板2025块，打磨成品板2025块。

CRTSⅡ型轨道板为有挡肩、单向先张预应力混凝土轨道板，横向设置60根直径为10mm的预应力筋、纵向通过6根直径为20mm的精轧螺纹钢连接成整体。

轨道板设置10对存轨台，纵向间距650mm，采用添加超细复活掺合料、高效聚羧酸减水剂C55高性能混凝土，HRB500级8mm，HRB335级16mm钢筋。

通过在高精度的钢制模型中浇筑混凝土，经过养护、脱模及自然存放后的混凝土预制毛坯板，然后利用数控磨床依据设计数据对轨道板存轨台进行精确打磨加工、实现高速铁路的高精度、高平顺性的要求。

2.主要工装设备及材料2.1主要工装设备2.1.1根据工期要求，施工进度按1块/（天、模）考虑，设置3条生产线，每条生产线设置27组钢模，共计81套模具，轨道板长6450mm，宽2550mm，厚200mm。

2.1.2预制车间内配置3台桁车（2台16t单梁，1台16t双梁），3套张拉系统，2套脱模设备。

2.1.3 钢筋加工车间设置10套钢筋加工胎模，2台5t桁车。

2.1.4 打磨车间配置1台数控磨床、滚轮运输线、运输车、1台16t桁车，外部配置轨道板翻转切割设备、水循环处理系统1套。

2.1.5根据混凝土用量配置1台HZS180型搅拌站主机。

2.2主要材料2.2.1混凝土：C55高性能混凝土2.2.2钢筋：普通钢筋、预应力钢筋、精轧螺纹钢2.2.3预埋件：预埋套管、定位块2.2.4扣件系统3.工艺流程施工准备及原材料检验合格―模具检测及调整―定位筋入模―安装下层钢筋网片―φ10预应力筋入模、绝缘检验―预应力筋初张拉（20%）―安装纵向隔板及预埋套管―预应力筋终张拉（100%）―安装上层钢筋网片及橡胶端模、绝缘检验―混凝土灌注振动成型、刮平、安装定位块、刷毛―初凝后吊起侧模、清理―覆盖养护膜、养护―缓慢放张预应力―切割预应力筋、II型板脱模―车间静放24h―运至毛坯板区存放28d―翻转轨道板、切割外露预应力筋―打磨并编号、安装扣件系统―运至成品板区检验及存放4.施工质量控制4.1钢筋网片加工4.1.1热缩套管定位及加工首先在特制的胎具上对轨道板所用φ10、φ16、φ20钢筋穿上相应规格及长度的热缩套管，其位置误差为±5mm，然后用专业加热设备对定位后的热缩套管进行热缩加工，直至其固定到钢筋上为止。

CRTS－II型板式无砟轨道施工工艺细则目录1 普通路基CRTSⅡ型板式轨道施工....................................................................... ９６1.1 施工工艺流程图....................................................................................................................... ９６1.1.1 HGT层施工工艺流程图........................................................................................................ ９６1.1.2 轨道板施工工艺流程图....................................................................................................... ９７1.2 HGT层施工................................................................................................................................ ９７1.2.1 施工前的准备....................................................................................................................... ９７1.2.2 混凝土支承层铺设............................................................................................................... ９８1.2 轨道板施工............................................................................................................................... ９９锚杆安装........................................................................................................................................... ９９轨道板粗放....................................................................................................................................... ９９轨道板精调................................................................................................................................... １０１轨道板边缝密封........................................................................................................................... １０４轨道板的固定............................................................................................................................... １０６轨道板垫层灌浆........................................................................................................................... １０６轨道板纵向连接........................................................................................................................... １１１轨道板接缝施工........................................................................................................................... １１２轨道板剪切连接........................................................................................................................... １１３2 桥梁CRTSⅡ型板式轨道施工........................................................................... １１５2.1 施工工艺流程图................................................................................................................... １１５底座施工工艺流程图................................................................................................................... １１５轨道板施工工艺流程图（同路基）........................................................................................... １１６底座施工....................................................................................................................................... １１６两布一膜滑动层及泡沫板的铺设............................................................................................... １１６后浇带连接器及剪力钉的安装................................................................................................... １１７绝缘钢筋的制作安装................................................................................................................... １１８模板的安装................................................................................................................................... １１９混凝土的施工............................................................................................................................... １２０摩擦板及过渡板上底座板施工................................................................................................... １２１临时端刺施工............................................................................................................................... １２２3 CRTSⅡ型板式轨道无缝线路施工.................................................................. １２９技术标准....................................................................................................................................... １２９施工总方案................................................................................................................................... １３０施工流程及工艺........................................................................................................................... １３０无缝长轨铺设............................................................................................................................... １３１长轨移动闪光焊接....................................................................................................................... １３２、长轨铝热焊焊接....................................................................................................................... １３３、无缝线路应力放散................................................................................................................... １３４特殊条件下的施工措施............................................................................................................... １３４移动闪光焊冬季施工措施........................................................................................................... １３４铝热焊冬季施工措施................................................................................................................... １３４冬季无缝线路应力放散施工措施............................................................................................... １３５区间无缝线路龙口轨焊接施工措施........................................................................................... １３７注意事项....................................................................................................................................... １３７轨道整理....................................................................................................................................... １３８轨道整理....................................................................................................................................... １３８钢轨预打磨................................................................................................................................... １３９1 普通路基CRTSⅡ型板式轨道施工京津城际轨道交通工程车站路基正线CRTS-Ⅱ型板式无碴轨道板的承载层采用C15素混凝土垫层（HGT层），HGT层设计宽度为，厚度为。

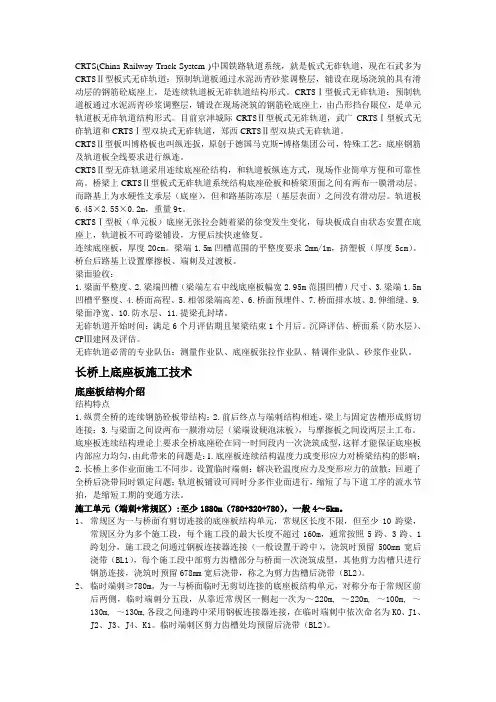

CRTS(China Railway Track System )中国铁路轨道系统，就是板式无砟轨道，现在石武多为CRT SⅡ型板式无砟轨道：预制轨道板通过水泥沥青砂浆调整层，铺设在现场浇筑的具有滑动层的钢筋砼底座上，是连续轨道板无砟轨道结构形式。

CRT SⅠ型板式无砟轨道：预制轨道板通过水泥沥青砂浆调整层，铺设在现场浇筑的钢筋砼底座上，由凸形挡台限位，是单元轨道板无砟轨道结构形式。

目前京津城际CRT SⅡ型板式无砟轨道，武广CRT SⅠ型板式无砟轨道和CRT SⅠ型双块式无砟轨道，郑西CRT SⅡ型双块式无砟轨道。

CRT SⅡ型板叫博格板也叫纵连扳，原创于德国马克斯-博格集团公司，特殊工艺：底座钢筋及轨道板全线要求进行纵连。

CRT SⅡ型无砟轨道采用连续底座砼结构，和轨道板纵连方式，现场作业简单方便和可靠性高。

桥梁上CRT SⅡ型板式无砟轨道系统结构底座砼板和桥梁顶面之间有两布一膜滑动层。

而路基上为水硬性支承层（底座），但和路基防冻层（基层表面）之间没有滑动层。

轨道板6.45×2.55×0.2m，重量9t。

CRT SⅠ型板（单元板）底座无张拉会随着梁的徐变发生变化，每块板成自由状态安置在底座上，轨道板不可跨梁铺设，方便后续快速修复。

连续底座板，厚度20cm。

梁端1.5m凹槽范围的平整度要求2mm/1m，挤塑板（厚度5cm）。

桥台后路基上设置摩擦板、端刺及过渡板。

梁面验收：1.梁面平整度、2.梁端凹槽（梁端左右中线底座板幅宽2.95m范围凹槽）尺寸、3.梁端1.5m 凹槽平整度、4.桥面高程、5.相邻梁端高差、6.桥面预埋件、7.桥面排水坡、8.伸缩缝、9.梁面净宽、10.防水层、11.提梁孔封堵。

无砟轨道开始时间：满足6个月评估期且架梁结束1个月后。

沉降评估、桥面系（防水层）、CPⅢ建网及评估。

无砟轨道必需的专业队伍：测量作业队、底座板张拉作业队、精调作业队、砂浆作业队。

长桥上底座板施工技术底座板结构介绍结构特点1.纵贯全桥的连续钢筋砼板带结构；2.前后终点与端刺结构相连，梁上与固定齿槽形成剪切连接；3.与梁面之间设两布一膜滑动层（梁端设硬泡沫板），与摩擦板之间设两层土工布。

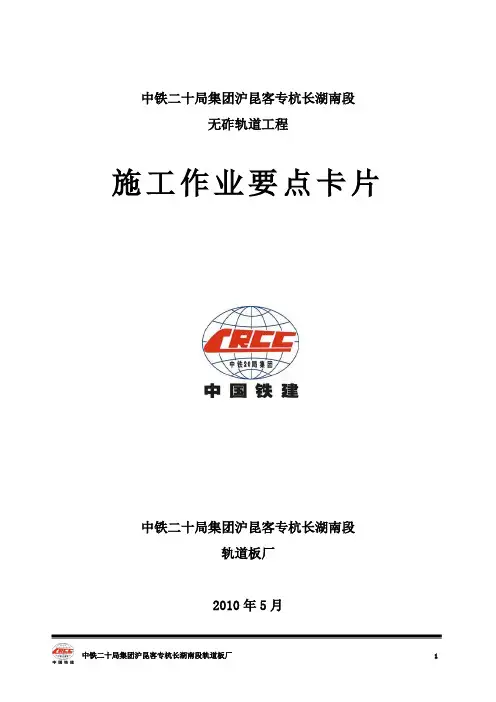

中铁二十局集团沪昆客专杭长湖南段无砟轨道工程施工作业要点卡片中铁二十局集团沪昆客专杭长湖南段轨道板厂2010年5月前言为进一步推进现场管理的标准化工作，引导和指导现场各施工作业人员规范施工，中铁二十局沪昆客专杭长湖南段轨道板厂组织编写了CRTSII型无砟轨道工程《施工作业要点卡片》。

本要点卡片总结了当前高铁建设项目标准化管理经验。

细化了施工工艺要点、过程控制标准、各工序的标准样本，体现了深入推进现场管理和过程控制标准化工作的具体要求，以铁路工程现行施工质量验收标准、施工安全技术规程、施工技术指南等为依据，针对无砟轨道施工中的关键工序进行编制，突出工序流程主线，明确工序作业中的安全、质量、环保等控制要点，具有图文结合、重点突出、易懂实用的特点，对进一步推行标准化施工、质量控制具有指导意义。

本要点卡片主要面向技术干部、质检员、施工工作人员，适用于班组工作人员培训和指导施工现场规范化、标准化作业。

CRTSⅡ型轨道板预制主要工艺流程图CRTSⅡ型轨道板钢筋网片制作施工作业要点卡片上道工序：制作标准的钢筋网片绑扎胎具一、施工准备①符合图纸和暂行技术条件要求的钢筋、接地端子、绝缘热缩管、绝缘垫片。

胶带、二氧化碳保护焊。

②按钢筋网片的设计尺寸和工艺要求加工的胎具，胎具检验合格后投入使用。

③准备好钢筋网片起吊的六点或八点吊具，热缩套管加工平台，喷火枪，钢筋网片托盘，方木。

二、绝缘热缩管加工①胎具的两边各放一根已加工好的，热缩套管位置标准的钢筋，以便比照加工。

人工将标准的钢筋抬放到加工胎具上，手工将热缩套管套在螺纹钢筋上，并大致调整到设计位置。

比照标准件，精确调整热缩管的位置。

调好后即可开始热缩加工。

②加工时手持喷火枪，沿要热缩的套管上（或下）反复、快速移动，直至热缩管处能看到钢筋螺纹，热缩工序即告完成。

喷火热缩时，枪口与热缩管保持合适距离，防止热力过于集中，使绝缘性能降低或消失。

热缩工序完成后，人工将钢筋放入钢筋托架上存放、备用。

CRTSI 型板式轨道板结构设计预制方案1. 编制依据1.1.编制依据1.2 .设计概况1.2.1.CRTS H 型轨道板砼标号C55,标准板结构尺寸（长X 宽X 高） 为6450mm X 2550mm X 200mm ,其上布置承轨台10对、预裂槽9个、灌 浆孔3个、初步定位凹槽2个，轨道板的两端还设有切槽各2个，每个切 槽伸出直径20mm 精轧螺纹钢3根用于轨道板纵向连接。

轨道板底部有 接地端子2套。

1.2.2.CRTS H 型轨道板内钢筋由横向 ①10mm 、①5mm 预应力丝、纵 向6根①20mm 精扎螺纹钢筋及上下两层钢筋网片组成。

钢筋间纵横节点 用热缩管绝缘，绝缘扎丝绑扎。

1.3.主要技术标准4《客运专线铁路CRTS型板式无咋轨道混凝土轨道板（有挡肩）暂行技术条件》（科技基[2008]173号）5《高速铁路CRTS型板式无咋轨道施工质量验收暂行标准》（铁建设[2009]218号）6《客运专线铁路CRTS!型板式无咋轨道混凝土轨道板暂行技术条件》（科技基[2008]74号）2.建设组织机构 2.1.组织机构设置按照标准化管理要求，参照处级工区标准进行组织机构设置株洲轨道板场组织机构框图轨道板预制作业队工程管理部安全质量部计划财务部水电工班拌和站工班轨道板钢筋加工班轨道板预制二工班轨道板预制一工班(1)板场场部设工程管理部、安全质量部、计划财务部、物资设备部、综合管理部、工地试验室、精测室5部2室。

(2)按标准化管理要求组建管理型架子队，设置预制作业队1个，预制作业队下辖2个预制工班、1个钢筋工班、1个砼拌合站工班、1个水电工班。

22人员配备标准化按照沪昆客专湖南公司标准化管理体系文件处级工区人员配备要求，进行各级员工的标准化配备，达到体系文件规定标准。

3.工期安排预制生产及打磨13个月。

自2010年12月1日至2011年12月31日。

轨道板预制生产工期安排4.资源配置4 .1道路：与株洲市政主干道连接的道路利用既有株洲市荷塘区明照乡星星村简易混凝土道路，在施工生产过程中需对星星村道路进行维修。

CRTSⅡ型无砟轨道板预制工法中交第二公路工程局有限公司（王磊）一、前言CRTS是“China Railway Track System”中国铁路轨道系统的缩写，该系统分为Ⅰ型、Ⅱ型及Ⅲ型，CRTSⅡ型无砟轨道板是我国CRTSⅡ型无砟轨道交通系统的重要组成部分，是在引进德国博格板式无砟轨道系统的基础上，经过引进、消化、吸收、再创新而形成的具有中国特色的板式轨道。

与传统的有砟轨道相比，无砟轨道系统其稳定性好、施工速度快、结构耐久性强、维修工作量小、可修复性高，且能够满足高速列车安全性、平稳性、舒适性的要求，已成为高速铁路、客运专线轨道结构的发展方向。

京沪高速铁路正线运营长度1308.598Km，设计时速350Km/h ，最高运行速度380 Km/h，全线采用CRTSⅡ型无砟轨道结构、跨区间无缝线路。

轨道板经过存放、收缩、徐变、打磨后精度可以达到0.1mm，轨道板的质量是影响列车运行安全和舒适性的关键性因素。

轨道板的制造是CRTSⅡ型无砟轨道系统技术的关键，制造工艺与传统混凝土制品存在较大的差异，中交第二公路工程局有限公司无此类工程施工经验，在国内也只有参加过京津城际轨道交通工程施工的“平谷板场”、“房山板场”两家单位有相关生产经验。

中交第二公路工程局有限公司通过消化、吸收博格公司技术转让资料，结合现有两家板场的实践经验，对轨道板场的规划设计、制造工艺、生产设备进行了系统的研究，国内、国际首创采用跨径18m的生产车间，并在京沪全线16个新建板场中首个通过专家评审。

通过试验板、小批量生产及规模化生产三个阶段的摸索和总结，全面掌握了轨道板生产技术。

同时，通过科技攻关活动逐步了形成完整的制造工艺及生产组织的管理体系。

二、工法特点（一）国内、国际首创采用18m跨径厂房，租赁现有厂房，根据生产工艺特点改建，缩短了临建工期、节约了成本。

（二）轨道板生产线采用“一”字型长线台座，共设置81块模板，满足轨道板施工工期要求。

CRTS II型轨道板工艺流程及设备配置一、工程概况CRTS II型轨道板是高速铁路的新型产品，主要用于速度为350km∕h 铁路线上。

2005年从德国博格公司引进技术，成功的用于京津城际高速铁路，小华吸收后成为具有中国知识产权的新型产品，广泛的运用于客运专线、高速铁路等项目。

我单位在石武客专上建设了一个任务量为59000块生产量的轨道板厂。

6个台座，162套模具，日产量162快，月产量4000块，年生产能力50000块。

二、生产工艺布置根据轨道板的生产工艺特点，采用先张法，长台座施工。

三、总体布局采用两条生产线平行布置，每条生产线3个台座，每个台座27套模具，每个台座配置一套张拉系统，每条线配置一套自动温控系统。

每条生产线配置2台16t桥式起重机，主要用于钢筋安装、拆模起吊。

一台8+8t桥式起重机用于砼的浇筑。

一台布料机用于砼的布料。

一台拉毛机用于硂浇筑后拉毛。

一台覆膜机用于砼的养护魔覆盖。

一台真空吊具用于轨道板从模具里吸出拆模。

驻马店轨道板厂是当前最大的轨道板厂，期限进行主要表现在砼的水平运输方式。

轨道板生产模具、打磨车间的不知、物流系统。

1.CRTS II型轨道板专用模具模具采用钢制，基础槽内放置一个台座，模具基础长88.3cm宽8.7m，地锚固定，每块模具有8个支柱，地脚螺栓固定于基础砼内，地锚和支腿之间采用厚度50mm硫化橡胶，主要作用是使模具和地面之间分开，减轻因砼浇筑时产生的振动对模具产生的损害，使每个模具*与地面之上，每块模具之间下部采用硬胶条塞紧泡沫**胶条填充平实，防止砼浇筑时漏浆。

每块模具有5个支腿，5个钢质支腿支撑轨道板拆模时5个液压油缸的受力点，支腿之间与模具之间有1~2mm间隙，起吊受力时模具变形而密贴起支撑作用，通常有间隙通过以上措施，每块模具与四周**刚性接触力通过*胶传递，使每块模具处于悬浮单行自由状态。

第二个作用是因张拉和放张模具产生的位移恢复模具下面*沾了翼形散热器，采用热水循环，电磁阀控制其流量，以控制模具的环坑温度，主要用于气温较低时模具的加热，使其温度保持在10~30°C之间，每块模具线面配置8个振捣器，采用梅花形交叉布置，其激振力是通过测试为CRTS II型轨道板研制，达到生产目的。

CRTS-II型轨道板预制工艺难点解析CRTS-II型轨道板预制工艺难点解析摘要：CRTS-II型轨道板是引进德国博格公司先进的生产工艺，在京津城际首次开始试生产，就取得相当好的效果。
