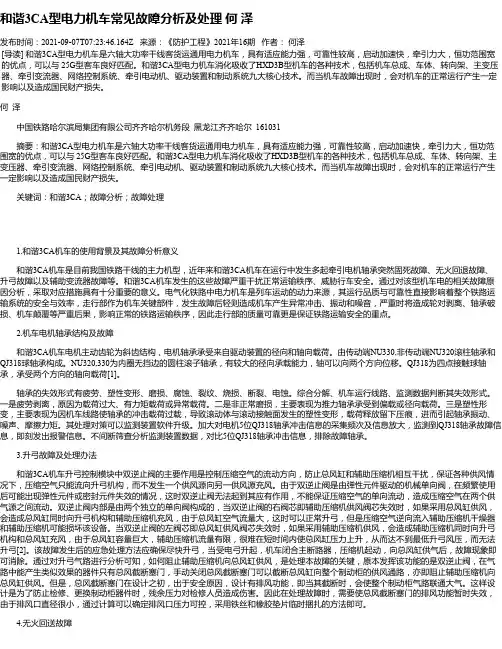

和谐3CA型电力机车常见故障分析及处理何泽发布时间：2021-09-07T07:23:46.164Z 来源：《防护工程》2021年16期作者：何泽[导读] 和谐3CA型电力机车是六轴大功率干线客货运通用电力机车，具有适应能力强，可靠性较高，启动加速快，牵引力大，恒功范围宽的优点，可以与 25G型客车良好匹配。
和谐3CA型电力机车消化吸收了HXD3B型机车的各种技术，包括机车总成、车体、转向架、主变压器、牵引变流器、网络控制系统、牵引电动机、驱动装置和制动系统九大核心技术。
而当机车故障出现时，会对机车的正常运行产生一定影响以及造成国民财产损失。
何泽中国铁路哈尔滨局集团有限公司齐齐哈尔机务段黑龙江齐齐哈尔 161031摘要：和谐3CA型电力机车是六轴大功率干线客货运通用电力机车，具有适应能力强，可靠性较高，启动加速快，牵引力大，恒功范围宽的优点，可以与 25G型客车良好匹配。
和谐3CA型电力机车消化吸收了HXD3B型机车的各种技术，包括机车总成、车体、转向架、主变压器、牵引变流器、网络控制系统、牵引电动机、驱动装置和制动系统九大核心技术。
而当机车故障出现时，会对机车的正常运行产生一定影响以及造成国民财产损失。
关键词：和谐3CA；故障分析；故障处理1.和谐3CA机车的使用背景及其故障分析意义和谐3CA机车是目前我国铁路干线的主力机型，近年来和谐3CA机车在运行中发生多起牵引电机轴承突然固死故障、无火回退故障、升弓故障以及辅助变流器故障等。
和谐3CA机车发生的这些故障严重干扰正常运输秩序、威胁行车安全。
通过对该型机车电的相关故障原因分析，采取对应措施具有十分重要的意义。
电气化铁路中电力机车是列车运动的动力来源，其运行品质与可靠性直接影响着整个铁路运输系统的安全与效率，走行部作为机车关键部件，发生故障后轻则造成机车产生异常冲击、振动和噪音，严重时将造成轮对剥离、轴承破损、机车颠覆等严重后果，影响正常的铁路运输秩序，因此走行部的质量可靠更是保证铁路运输安全的重点。
和谐2型电力机车应急故障处理一、自动过分相设备故障ANSC (DM_ANSC)1、当故障发生时，确认故障内容，按确认键（左侧第一个按钮），看故障显示是否消除。
2、如不消除的话，按左侧分相按键，再闭合主断，可多次闭合，看故障能否消除。
3、确认系统柜、信号柜的自动过分相装置电源开关是否闭合。
4、如仍不良的话可将其切除后执行手动过分相。
二、紧急阀故障(DM_CC1URG)1、当故障发生时，确认故障内容，按确认键（左侧第一个按钮），看故障显示是否消除。
2、确认系统柜上紧急继电器电路断路器CC-Q-URG电源开关是否闭合.3、如无效的话将制动柜上的紧急制动隔离阀RB(IS)Q(ECH)URG置于切除位。
4、如要采取紧急措施则可使用紧急按钮BP-URG或捅LKJ的紧急开关。
三、LOCOTROL系统供电保护故障(DM_CCEQS2)1、当故障发生时，确认故障内容，按确认键（左侧第一个按钮），看故障显示是否消除。
2、确认系统柜上的信号柜2的安全设备电源开关CC(MES)EQS2是否跳出.，如没有跳出的话重新断合该投入电路断路器CC(MES)EQS2。
3、如无效的话则将DP联接解除，将系统柜上的Z-LOCO开关置于切除位，按单机模式或组合方式维持运行。
四、司机显示屏故障(DM_CCHS12)1、当故障发生时，确认故障内容，按确认键（左侧第一个按钮）确认故障内容，按确认键（左侧第一个按钮），看故障显示是否消除。
2、如另一个屏也不着的话，确认系统柜上的司机显示器电源开关CC-CONS是否跳出.，如没有跳出的话重新断合该断路器CC-CONS,如主屏正常，则确认系统柜的CC(AL)CONS11/12是否跳出。
3、如故障不消除时，则将司机显示器隔离开关Z-IS-CONS切换到另一个屏上进行操作，维持运行。
五、一台主压缩机故障(DM_CPRF)1、当故障发生时，确认故障内容，按确认键（左侧第一个按钮），看故障显示是否消除。
2、确认系统柜上的压缩机控制断路器CC(CO)CPR 是否跳出，或重新断合该开关。
和谐1型电力机车应急故障处理一、故障处理程序：1、当机车发生故障后，当前故障显示在状态栏右边红色显示区，并出现一个简略的故障内容。
该区域闪烁（只有用“V>0”或“V=0”键查询处理建议后，闪烁才会停止。
）。
2、按下显示器上的键，从“主屏幕”切换到“历史事件”屏幕。
所有事件列表打开，该列表包含所有已报告的事件。
这些事件将根据接收的时间来区别。
通过该屏幕下键，可切换到“当前事件”、“已消除事件”、“所有事件”屏幕。
在第一列显示事件的级别（用A、B、C、D表示）；第二列为机车号及A/B节；第三列为故障代码；第四列为故障现象；第五列为故障出现时间；第六列为故障消失时间。
查看过处理建议的事件均用“＊”标识。
3、如果想要查看一个事件的处理建议，使用显示器上的键选择事件，并按下键。
“处理建议信息”屏幕出现为司机提供的必要的详细信息。
还可以按下显示器上的（速度大于0时的处理建议）或（速度等于0时的处理建议）键，来查看处理建议。
4、根据处理建议中故障发生的可能原因及解决办法查找故障。
二、事件级别:A－重要故障，机车不能再在线路上运行；B－故障，机车能在线路上运行，但有限制条件；C－轻微故障，没有限制条件；D－状态信息，没有限制条件。
三、故障时的应急处理方法:⒈断合蓄电池方法：（注意断开蓄电池会引起紧急制动，此时应保持全列制动的情况下将车辆的折角塞门关闭）①、必须在停车状态下，降弓、断开主断路器及电源钥匙；②、断开故障节蓄电池闸刀，等待10秒以上，重新闭合蓄电池闸刀；③、等待自检完毕后，方可升弓、合闸；④、缓解停放制动，并确认停放制动显示器绿色。
⒉断合CCU的方法：（注意断开CCU会引起紧急制动，此时应保持全列制动的情况下将车辆的折角塞门关闭）①、必须在停车状态下，降弓、断开主断路器及电源钥匙；②、断开故障节低压柜上的CCU1和CCU2自动开关，等待10秒以上，重新闭合；③、等待自检完毕后，方可升弓、合闸。
⒊断合TCU的方法：①、必须在停车状态下，降弓、断开主断路器及电源钥匙；②、断开故障节低压柜上的TCU1和TCU2自动开关，等待10秒以上，重新闭合；③、等待自检完毕后，方可升弓、合闸。
和谐1型电力机车应急故障处理一、机车一节蓄电池电压低于88V时的临时供电办法：1、条件：用有电节给亏电节供电（操纵有电节）。
2、步骤：①、闭合两节蓄电池开关，操纵节无人警惕装置开关置切除位。
②、操纵节受电弓选择开关置双弓位，主显示屏为主屏界面。
③、按压“2”键(维护按钮)，使显示屏中“维护”框底色变黄。
④、将受电弓、主断路器控制开关同时扳至向后位，同时击拍无人警惕按钮。
按压ST键（上三角）转换到事件总览屏，屏幕出现“激活重联车的110V临时供电模式”字样。
⑤、等两节车自检完毕，闭合升弓控制开关，此时双弓升起。
⑥、闭合主断路器控制开关，两节车可同时工作，操纵节即可给非操纵节供电。
3、备注：本供电办法只能维持10分钟，且90分钟内只能激活1次，需要再次激活时，必须断合CCU，因此在临时供电情况下，亏电节在电压达到定压时，应立即转入正常模式。
二、运行中机车出现主逆封锁、牵引无流及提示TCU故障的应急处理办法：当机车出现牵引封锁时，首先看机车显示屏故障栏提示，同时按压显示屏上“牵引失效”一栏，看哪条变白即为造成牵引封锁的原因。
1、由于原边电流超过允许范围（320A），回流电流（290A—350A）与原边电流差值超过定值（30A）引起的主逆封锁、主断跳闸的故障处理方法。
①、由于原边电流超过允许范围（320A）引起的主逆封锁：a、当机车运行时，通过监控主变原边电流的数值，可以防止因原边电流过高超过允许值（320A）而引起的封锁，当机车电流接近限值（320A）时，司机可通过调节机车牵引力降低原边电流来消除主逆封锁。
b 、当由于TCU软件发出错误指令引起的原边电流过高产生的主逆封锁，可以通过复位TCU1、TCU2来实现。
②、如果因接地电流与原边电流的限值（30A）超限时，引起的主逆封锁，可通过调节机车操纵方式，或断TCU复位后来判断故障。
2、由于牵引电机过热引起的主逆封锁、主断跳闸的故障处理办法。
①、通风机电源开关34－Q01是否脱落。

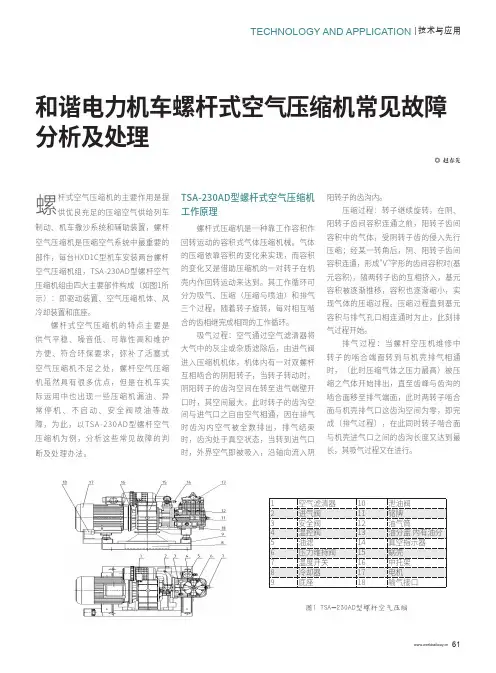

61技术与应用TECHNOLOGY AND APPLICATION 和谐电力机车螺杆式空气压缩机常见故障分析及处理◎ 赵春先螺杆式空气压缩机的主要作用是提供优良充足的压缩空气供给列车制动、机车撒沙系统和辅助装置，螺杆空气压缩机是压缩空气系统中最重要的部件，每台HXD1C型机车安装两台螺杆空气压缩机组，TSA-230AD型螺杆空气压缩机组由四大主要部件构成（如图1所示）：即驱动装置、空气压缩机体、风冷却装置和底座。
螺杆式空气压缩机的特点主要是供气平稳、噪音低、可靠性高和维护方便、符合环保要求，弥补了活塞式空气压缩机不足之处，螺杆空气压缩机虽然具有很多优点，但是在机车实际运用中也出现一些压缩机漏油、异常停机、不启动、安全阀喷油等故障，为此，以TSA-230AD型螺杆空气压缩机为例，分析这些常见故障的判断及处理办法。
TSA-230AD型螺杆式空气压缩机工作原理螺杆式压缩机是一种靠工作容积作回转运动的容积式气体压缩机械。
气体的压缩依靠容积的变化来实现，而容积的变化又是借助压缩机的一对转子在机壳内作回转运动来达到。
其工作循环可分为吸气、压缩（压缩与喷油）和排气三个过程。
随着转子旋转，每对相互啮合的齿相继完成相同的工作循环。
吸气过程：空气通过空气滤清器将大气中的灰尘或杂质滤除后，由进气阀进入压缩机机体，机体内有一对双螺杆互相啮合的阴阳转子，当转子转动时，阴阳转子的齿沟空间在转至进气端壁开口时，其空间最大，此时转子的齿沟空间与进气口之自由空气相通，因在排气时齿沟内空气被全数排出，排气结束时，齿沟处于真空状态，当转到进气口时，外界空气即被吸入，沿轴向流入阴阳转子的齿沟内。
压缩过程：转子继续旋转，在阴、阳转子齿间容积连通之前，阳转子齿间容积中的气体，受阴转子齿的侵入先行压缩；经某一转角后，阴、阳转子齿间容积连通，形成"V"字形的齿间容积对(基元容积)，随两转子齿的互相挤入，基元容积被逐渐推移，容积也逐渐缩小，实现气体的压缩过程。
HXD3型电力机车常见故障分析与处理学生姓名：学号：专业班级：指导教师：摘要HXD3型电力机车是由中国北车集团大连机车车辆有限公司与日本东芝公司于2001年起合作研制的大功率交流传动货运电力机车。
HXD3型电力机车是目前世界上批量投入商业运行的6轴电力机车中功率最大的交流传动电力机车,该型机车应用了先进的网络控制、交流电机矢量控制和轴控驱动方式等一系列新技术,使我国铁路机车技术装备全面进入世界先进行列。
郑州机务段在2009年9月配属了32台HXD3型电力机车,每台机车都经过全面检查整修后才投入运用,该型机车充分满足了重载、快速货物运输的需要,然而,在实际运用过程中,还是发现HXD3型电力机车存在着一些问题,影响了该型机车的正常运用。
关键词：HXD3；常见故障；分析与处理目录摘要........................................................................................................................................................... 目录 . (I)引言 01.HXD3型电力机车主要特点 (1)1.1.机车主要技术性能指标 (1)1.2.机车设备布置 (3)1.2.1司机室设备布置 (4)1.2.2车顶设备布置 (4)1.3.机车冷却系统 (4)1.4.机车主要部件介绍 (4)1.4.1 真空断路器结构特点及优点 (4)1.4.2 主变压器特点 (4)1.4.3 变流装置 (5)1.4.4 复合冷却器 (5)2.HXD3常见的故障分析 (7)2.1.受电弓故障 (7)2.2. 主断合不上 (7)2.3.提牵引主手柄，无牵引力 (8)2.4.主变流器故障 (8)2.5.辅助变流器故障 (8)2.6.油泵故障 (9)2.7.主变油温高故障 (9)2.8.牵引风机故障 (9)2.9.冷却塔风机故障处理 (9)2.10.空转故障 (10)2.11.110V充电电源（PSU）故障 (10)2.12.控制回路接地 (10)2.13.原边过流故障 (10)2.14.各种电气故障不能复位、不能解决的处理 (11)2.15.制动机系统故障产生的惩罚制动 (11)3、HXD3应急处理 (12)3.1.升不起弓 (12)3.2.主断合不上 (12)3.3.提牵引主手柄，无牵引力 (12)3.4.油泵故障处理 (13)3.5.油流继电器故障处理 (13)3.6.油温高继电器动作处理 (13)3.7.牵引风机故障处理 (13)3.8.牵引风机风速继电器故障处理 (13)3.9.冷却塔风机故障处理 (14)3.10.主变流器CI整流、逆变组件故障处理 (14)3.11.主变流器接地故障处理 (14)3.12.牵引电动机过流故障处理 (14)3.13.牵引电动机接地故障处理 (15)3.14.电机转速传感器故障处理 (15)3.15.充电电源投入情况检查(非常重要) (15)3.16.大、小闸操作异常处理 (15)3.17.各种电气故障不能复位、不能解决的处理 (16)结论 (17)致谢 (18)参考文献 (19)引言HXD3型电力机车是由中国北车集团大连机车车辆有限公司与日本东芝公司于2001年起合作研制的大功率交流传动货运电力机车。
和谐机车故障处理HXD3C电力机车应急故障处理行车故障应急处理前应注意以下事项1.故障处理前，必须将主手柄及换向手柄回“0”位，断开主断路器。
2.机车在运行途中断开下列开关或断路器均会造成机车惩罚制动：⑴电钥匙SA49（50）⑵微机控制1、2自动开关QA41（42）⑶电空制动自动开关QA50⑷司机控制1、2自动开关QA43（44）⑸机车控制自动开关QA45⑹蓄电池自动开关QA61进行复位断蓄电池复位应按如下程序操作：司机控制手柄回零—换向手柄置零位—降弓—断主断—断开机车电钥匙—断开蓄电池断开蓄电池30秒后，合蓄电池再给机车电钥匙，升弓、合主断。
3.人为断开上述自动开关后，再重新闭合需要间隔30秒以上。
4.确认需要断开蓄电池自动开关QA61之前，应正确处理好监控装置的操作，并将列车停妥。
一、升不起弓1.某一端受电弓升不起，另一受电弓升弓正常则维持运行。
2.如果运行中某一受电弓频繁自动降下，（第一次自动降下时需观察是否发生刮弓）则为该受电弓管路漏风，关闭其气路控制板下方供风塞门（1端弓气路控制板在微机柜后方，2端弓气路控制板在制动柜后方），换另一台受电弓运行。
3.两台受电弓均不能升起（1）在空气柜检查升弓气路风压表应高于600kpa以上，如风压低，合升弓扳键，辅助压缩机将会自动打风，辅助风缸风压达到700kpa后，断开升弓扳键再次重合即可升弓；乘务员也可不合升弓扳键，在制动柜处按压右上方辅助压缩机按钮SB95，使用辅助空压机打风后再升弓。
（2）检查控制电器柜司机控制自动开关QA43或QA44应在闭合位，断合几次，防止假跳。
（3）检查空气柜蓝钥匙是否在开放位（垂直状态），检查空气柜升弓塞门U98是否在开放位。
（4）检查高压接地开关QS10是否在“运行”位。
二、途中刮弓（1）立即断闸降弓停车，迅速关闭制动柜控制风缸塞门U77存风，马上向列车调度员报告列车车次、机车号码、刮弓地点、司机姓名等有关内容，并申请停电，做好防溜防护。
