物理气相淀积（PhysicalVaporDeposition）

物理气相淀积（PhysicalVaporDeposition）

物理气相淀积（PhysicalVaporDeposition）物理气相淀积（PhysicalVaporDeposition）PVD概述真空系统及真空的获得真空蒸镀溅射PVD金属及化合物薄膜物理气相淀积（Physicalvapordeposition，PVD）是利用某种物理过程实现物质转移，将原子或分子由（靶）源气相转移到衬底表面形成薄膜的过程。

真空蒸发和溅射方法真空蒸发法制备薄膜的基本原理真空蒸发即利用蒸发材料在高温时所具有的饱和蒸汽压进行薄膜制备。

在真空条件下，加热蒸发源，使原子或分子从蒸发源表面逸出，形成蒸汽流并入射到硅片衬底表面凝结形成固态薄膜。

制备的一般是多晶金属薄膜。

真空系统及真空的获得低真空：1~760Torr，102~105Pa中真空：10-3~1Torr，10-1~102Pa高真空：10-7~10-3Torr，10-5~10-1Pa超高真空：<10-7T orr，<10-5Pa气体流动及导率----气体动力学气流用标准体积来测量，指相同气体,在0℃和1atm下所占的体积。

气体流动及导率----气体动力学C与电导率一样并联相加；串联时倒数相加；若大量气体流过真空系统，要保持腔体压力接近泵的压力，就要求真空系统有大的传导率----管道直径；泵放置位置；真空的获得方法初、中真空度的获得用活塞/叶片/柱塞/隔膜的机械运动将气体正向移位.有三步骤：捕捉气体-压缩气体-排出气体.压缩比真空的获得方法旋片泵旋片泵主要由定子、转子、旋片、定盖、弹簧等零件组成。

其结构是利用偏心地装在定子腔内的转子和转子槽内滑动的借助弹簧张力和离心力紧贴在定子内壁的两块旋片。

真空的获得方法在泵腔内，有二个“8”字形的转子相互垂直地安装在一对平行轴上，由传动比为1的一对齿轮带动作彼此反向的同步旋转运动。

压缩比30：1真空的获得方法真空的获得方法高、超高真空度的获得扩散泵靠高速蒸汽射流来携带气体以达到抽气的目的.适用于高真空,但入口真空也要求较高,一般前要接机械泵.压缩比可达108涡轮分子泵1958年，联邦德国的W.贝克首次提出有实用价值的涡轮分子泵。

物理气相淀积公开课一等奖优质课大赛微课获奖课件

物理气相淀积公开课一等奖优质课大赛微课获奖课件

• 溅射与热蒸发区分
• 热蒸发是由能量转化引发, 溅射含有动量转换。
• 溅射过程都是建立在辉光放电基础上, 即射向固体 表面离子都是起源于气体放电, 只是不同溅射技术 所采取辉光放电方式有所不同。
-10-18
25
第25页
一、直流辉光放电
电压V/V
• 在一圆柱形玻璃管内两端装上两个平板电极, 里面
充以气压约为几Pa到几十Pa气体, 在电极加上直
物质蒸发温度。
-10-18
10
第10页
四、真空度与分子平均自由程
1. 淀积高纯薄膜需在高真空度系统中进行原因
2. 1) 真空度高, 确保被蒸发原子或分子在真空中输 运为直线, 可有效淀积在衬底上；
3. 2) 真空度低, 则残余气体中氧和水汽会使金属原 子或分子在输运过程中发生氧化, 同时也将使加 热衬底表面发生氧化；
• 自持放电
• 气体击穿后, 电子和正离子是起源于电子碰撞和正 离子轰击, 即不存在自然电离源也将继续下去, 这 种放电方式称为自持放电；
-•10-辉18 光放电属于自持放电。
32
第32页
4.反常辉光放电区
• 电流电压特性
• 放电电压、电流同时增大。
• 原因
• 整个阴极所有由辉光放电覆盖后, 只有增大功率才 干增长阴极电流密度, 从而增大电流。
• 被蒸发材料放置于水冷坩埚, 可避免容器材料蒸发、 容器材料与蒸发材料反应, 实现高纯薄膜制备；
• 热效率高, 热量直接加到蒸发材料表面, 热传导和
-10热-18辐射损失少。
19
第19页
图5.4 电子束蒸发源示意图
-10-18
20
第20页
• 缺点 • 电子枪发出一次电子和蒸发材料发出二次电子, 使

Chap5物理气相沉积

Chap5物理气相沉积

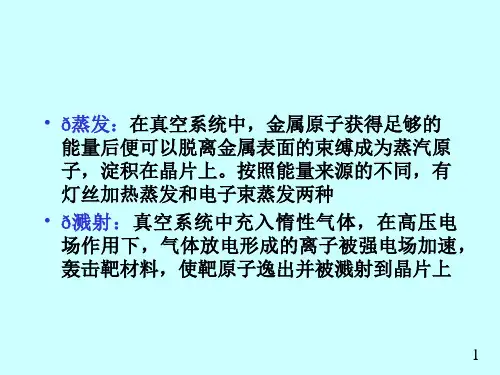

• ð蒸发：在真空系统中，金属原子获得足够的 能量后便可以脱离金属表面的束缚成为蒸汽原 子，淀积在晶片上。按照能量来源的不同，有 灯丝加热蒸发和电子束蒸发两种
• ð溅射：真空系统中充入惰性气体ห้องสมุดไป่ตู้在高压电 场作用下，气体放电形成的离子被强电场加速， 轰击靶材料，使靶原子逸出并被溅射到晶片上
1
蒸 发 原 理 图
反应 • 3. 射频辉光放电
15
5.4 溅射
• 溅射是利用等离子体中的离子，对 被溅射物体电极进行轰击，使气相等离 子体内具有被溅射镀物的粒子，使其淀 积到硅片表面并形成薄膜的一种ＰＶＤ 方法，因此将高纯粒子从某种物质的表 面撞击出原子的物理过程叫溅射。
• 溅射是目前大规模集成电路制造中 应用得最广泛的一种镀膜方法，它可以 用来淀积不同的金属，包括铝、铝合金、 钛、钨钛合金。
造成铝层氧化有以下原因：
1）钨丝纯度不够，杂质含量太多或清洁处理得 不够；
2）真空度低或真空零件不干净；
3）蒸发时挡板打开的过早，即在，铝溶液表面 的氧化层还未去掉时就开始蒸发。因而把赃物也 蒸发上去了；
4）衬底加热温度较高，并且取片过快；
5）扩散泵抽气率不高，在蒸发时，各部分加热 后放出的气体未及时抽走；
2
• 在薄膜淀积技术发展的最初阶段，蒸 发法用的多。其优点：较高的淀积速率、 相对高的真空度、较高的薄膜质量。
• 缺点：台阶覆盖能力差，淀积多元化 合金薄膜时组分难以控制。
• 溅射法优点：淀积多源化合金薄膜时， 化学成分容易控制、淀积的薄层与衬底 附着性好等。
• 溅射技术制备薄膜的技术已基本取 代真空蒸发法。
这样可以获得质量更好的薄膜。
17
• 一、溅射特性 • 1. 溅射阈值：10~30ev取决于靶材料 • 2. 溅射率：被溅射出来的原子数与入

硅工艺 第五章 物理气相淀积

硅工艺 第五章 物理气相淀积

5.3.3 射频辉光放电
（1）射频溅射设备 （2）射频溅射的基本原理
两极间接上射频（5－30MHz，国际上多 采用13.56MHz）电源后，两极间等离子体中 不断振荡运动的电子从高频电场中获得足够的 能量，并更有效地与气体分子发生碰撞，并使 后者电离，产生大量的离子和电子，此时不再 需要二次电子来维持放电过程，射频溅射可以 在低压（1Pa左右）下进行，沉积速率也较二 极溅射为高；高频电场可以经由其他阻抗形式 耦合进入沉积室，而不必再要求电极一定要是 导体；由于射频方法可以在靶材上产生自偏压 效应，即在射频电场作用的同时，靶材会自动 处于一个较大的负电位下，从而导致气体离子 对其产生自发的轰击和溅射，而在衬底上自偏 压效应很小，气体离子对其产生的轰击和溅射 可以忽略，主要是沉积过程，因此，沉积速率 较快。
高真空 阀
高真空泵
机械泵
汽化热（△H)：真空蒸发系统的能源将蒸发材料加热到足够温度，使其 原子或分子获得足够能量，克服固相（或液相）的原子束缚而汽化 到真空环境中，并形成具一定动能的气相原子或分子，该能量即为 汽化热。
必须保持真空环境的理由：
（1）如果真空度很低，被蒸发的原子或分子在输运过程中不断与残余 气体的分子碰撞，运动方向不断改变，很难保证被蒸发的原子或分 子有效地淀积在衬底上。

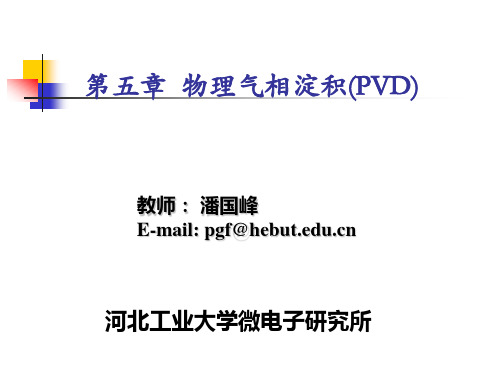

第五章 物理气相淀积(PVD)
教师： 潘国峰 E-mail: pgf@
河北工业大学微电子研究所
引言
薄膜淀积是芯片加工过程中一个至关重要的工艺步骤，通过淀积 工艺可以在硅片上生长导各种导电薄膜层和绝缘薄膜层，比如金属 （Cu、W、Au）、多晶硅、二氧化硅（SiO2）以及氮化硅（Si3N4）； 作为欧姆接触、互连栅电极和肖特基二极管等方面的薄膜；铂、钛等在 多层互连中常用作粘附或阻挡层薄膜。 各种不同类型的薄膜淀积到硅片上，在某些情况下，这些薄膜成为器 件结构中的一个完整部分，另外一些薄膜则充当了工艺过程中的牺牲层， 并在后续工艺中被去掉。

物理气相淀积--溅射

物理气相淀积--溅射

物理气相淀积(溅射)物理气相淀积的主要方法蒸发电阻丝加热蒸发电子束蒸发溅射直流溅射射频溅射磁控溅射利用等离子体中的离子，对被溅镀物体电极进行轰击，使气体等离子体内具有被溅镀物的粒子，这些粒子沉积到晶片上就形成薄膜。

溅射方法直流溅射射频溅射磁控溅射溅射工艺的原理溅射的步骤A. 在高真空腔等离子体中产生正氩离子，并向具有负电势的靶材料加速。

B. 在加速过程中离子获得动量，并轰击靶。

C. 离子通过物理过程从靶上撞击出溅射原子，靶具有所需要的材料组份D. 被撞击出的原子迁移到硅片表面E. 被溅射的原子在硅片表面凝聚并形成薄膜。

F. 额外材料由真空泵抽走。

A. 能够在直径为200毫米或更大的硅片上控制淀积均匀薄膜。

E. 能够淀积高温熔化和难熔金属C. 具有淀积并保持复杂合金原组份的能力F. 具有多腔集成设备，能够在淀积金属前清除硅片表面沾污和本身的氧化层。

D. 台阶覆盖能力优于蒸发B. 膜厚容易控制，只要调节时间就可以得到所需的膜厚溅射的特点简单平行金属板直流溅射系统++++++-+阴极阳极金属靶衬底1）电场产生Ar +离子2）高能Ar +撞击金属靶3）将金属原子从靶中撞出6）用真空泵将多余的物质从腔中抽走尾气进气4）金属原子向衬底迁移5）金属原子淀积在衬底上直流溅射1）直流溅射的原理：①电场产生Ar+离子②高能Ar+与金属靶撞击③高能Ar+将金属原子从靶中撞出④金属原子向衬底迁移⑤金属原子淀积在衬底上⑥用真空泵将多余的物质从腔中抽走2）特点：直流溅射的优点是设备简单，但它的缺点之一是不能淀积绝缘介质，因为会造成放电停止。

衬底表面会受二次电子的轰击，造成表面发热和损伤。

+阴极绝缘材料阳极捕获一个电子成中性原子-阴极电位迅速升高,使两极之间电位减小,放电终止射频溅射1）射频溅射的原理：在电极的两极之间加上交流信号，使绝缘体表面维持电负性，使辉光放电维持，从而使淀积维持。

射频溅射的实质是交流溅射，只是工作频率为13.56MHz,落在射频范围内，因此称为射频溅射。

物理气相沉积CVD演示课件

物理气相沉积CVD演示课件
Sputter 工艺技术
2013.6.28
1 ? Sputter工艺介绍 2 ? Sputter成膜与关键参数 3 ? Sputter 常见异常介绍 4 ? Sputter工艺应用
Copyright ? 昆山工研院新型平板显示技术中心有限公司
Summary
1
1.Sputter 工艺介绍
?PVD---物理气相沉积技术（Physical Vapor Deposition） ?定义
ITO之后
ITO之前
A:passivation之后 B:平坦化层 C:平坦化层退火 D:平坦化层Ashing E:ITO sputter之后 F:ITO退火之后
ITO sputter之后Ioff上升很明显，退火之后会有一点下降，说明sputter工艺会造成 Ioff上升。
Copyright ? 昆山工研院新型平板显示技术中心有限公司
Copyright ? 昆山工研院新型平板显示技术中心有限公司
14
? Splash
?产生原因
治具
3. Sputter 常见异常介绍
靶材局部散热不均,造成融化滴在基板上
Oxide or Void
Target
Heated area
arcing
Melted particle Ar+
慧星狀
圆形
Copyright ? 昆山工研院新型平板显示技术中心有限公司
1.Sputter 工艺介绍
（1）对于任何待镀材料，只要能制作成靶材，就可以实现溅射； （2）溅射所获得的薄膜与基板间附着力较好； （3）溅射所得到的薄膜纯度高，致密性好； （4）溅射工艺重复性好，膜厚可控；同时可以实现大面积镀膜；
溅射存在缺点： 沉积速率低；基板升温严重。

第五章___物理气相淀积


溅射镀膜的基本原理
用高能粒子（经电场加速的正离子）冲击作为阴极 的固态靶，靶原子与这些高能粒子交换能量后从表面 飞出，淀积在作为阳极的硅片上，形成薄膜。
高真空蒸发系统
各种蒸发装置
三. 电阻式加热特点和局限性
（1）特点： ① 设备简单、操作方便、造价低 ② 成膜速率快、效率高 ③ 膜厚便于控制 （2）缺点：
① 坩埚、加热元件以及各种支撑部件可能造成污染
② 电阻加热的加热功率和加热温度受到限制；
③ 不适用于高纯和难熔物质的蒸发； ④ 蒸发源寿命短，不能长时间连续蒸发。
特点：
1. 空心阴极可以提供数安培至数百安培的高强度电子 流，从而提高薄膜的沉积速度； 2. 大电流蒸发出来的物质原子进一步发生部分的离化， 从而生成大量的被蒸发物质的离子。如果在阳极与 衬底之间加上一定幅度的偏臵电压的话，被蒸发物 质的离子可以轰击衬底，从而影响薄膜的沉积过程， 改善薄膜的微观组织。
加速（数千伏） 偏转（横向磁场）
轰击坩埚
薄膜沉积
磁场偏转法的使用可以避免灯丝材料的 蒸发对于沉积过程可能造成的污染。
优点： 1、能克服电阻加热方法可能受到坩埚，加热体以及 各种支撑部件的污染的缺点。 2、能克服电阻加热方法受到加热功率或温度的限制 可蒸发高熔点材料薄膜(3000℃) 。 3、在同一蒸发沉积装臵中可以安臵多个坩埚，这使 得人们可以同时或分别对多种不同的材料进行蒸发。
• 在加速过程中获得动量，并轰击靶；
• 离子通过物理过程从靶上撞击出（溅射）原子，靶具 有想要的材料组分；
• 被撞击出（溅射）的原子迁移到硅片表面（阳极）； • 被溅射的原子在硅片表面凝聚形成薄膜，与靶材料相 比，薄膜具有与它基本相同的材料组分； • 额外材料由真空泵抽走。

5.2 气相沉积法

5.2 气相沉积法 2023最新整理收集 do something
气相沉积技术是一种在基体上形成一层功能膜 的技术，它是利用气相中发生的物理、化学反应在 材料表面沉积单层或多层薄膜，从而使材料获得所 需的各种优异性能。 例：用TiN、TiC等超硬镀层涂敷刀具、模具等表 面，由于化学稳定性好，摩擦系数小，具有优良的 耐热、耐磨、抗氧化、耐冲击等性能，既可以提高 刀具、模具等的工作特性，又可以提高寿命，一般 可使刀具寿命提高3-10倍。
岛 薄膜
成膜机理
真空蒸发所得到的薄膜，一般都是多晶膜或无定形膜，经历 成核和成膜两个过程。
• 蒸发的原子（或分子）碰撞到基片时，或是永久附着在 基片上，或是吸附后再蒸发而离开基片，其中有一部分 直接从基片表面反射回去。
• 粘附在基片表面的原子（或分子）由于热运动可沿表面 移动，如碰上其它原子便积聚成团。这种团最易于发生 在基片表面应力高的地方，或在晶体衬底的解理阶梯上， 因为这使吸附原子的自由能最小。这就是成核过程。
Heat decomposition
金属有机化合物与氢化物体系的热分解
Ga(CH3)3 AsH3 630-675℃ GaAs 3CH4 Zn(C2H5)2 H2Se 725750℃ ZnSe 2C2H6
广泛用于制备化合物半导体薄膜。
33
氢还原反应 ---利用氢气将一些元素从其卤化物中还原出来
例如二氧化硅可采用下面几个反应： SiCl4 (g) O2 (g) SiO2 (s) 2Cl2 (g) SiH4 (g) O2 (g) SiO2 (s) 2H2 (g)
SiCl4 (g) 2CO2 (g) 2H2 (g) SiO2 (s) 4HCl(g) 2CO(g)
Chapter5 Preparation of Materials

物理气相淀积PVD+溅射


Ta rg et
F . C . C. 储 量 : 溅 射 的 为 1 3 . 5 6 M H z f or 6.152J/3.155J Nov. 5, 2003 18
3.155J/6.152J
3.155J/6.152J
3.155J/6.152J
靶上源材料的 溅射速率 很关键. 典型的为0.1 - 3 原子/Ar,随着材料的不同, 溅
射速率稍有不同
蒸 汽 压 或源不重要
(对于不同的材料,这个相差很大).
2) 中性靶(Al),被 踢掉.
-
~V≈ 1 k V
6) Al 的一些物理再溅射, 由Ar cos q
6.152J/3.155J Nov.5,2003 11
溅射效率
#靶上的原子,分子数 S=溅射效率= #入射的离子
πd 2
#/面积
每层受 激发的 数量
随意移动到 表面 Eb=束缚能
Oring, Fig. 3.18, Table 3-4
溅射速率取决于入射角,相对质量,动能.
6.152J/3.155J
Nov. 5, 2003 12
3.155J/6.152J
6.152J/3.155J Nov. 5, 2003 17
RF 等离子溅射
低f时 , 等离子传导
因 此 ,等 离 子 内 V = 0
w p~ 1 0 7 s- 1
Ta rg et
由于高的e-速度,等离子体电势> 0 . 电势此时是对称的. 靶的迁移率仍然足够大=>每1/2个周期电极一次
小的靶 =>更高的场
3.155J/6.152J

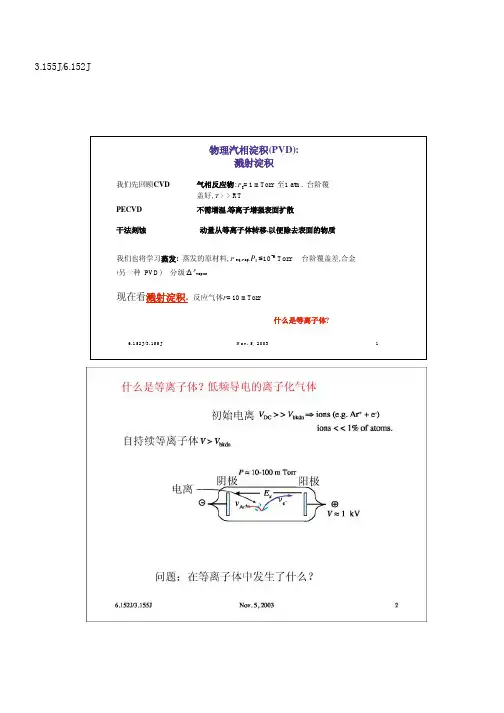

物理汽相淀积(PVD): 溅射淀积
