机械设计试题及答案第九章蜗杆传动

机械设计题库及参考答案一、单选题（共67题，每题1分，共67分）1.工作时承受弯矩并传递扭矩的轴，称为(A、转轴B、传动轴C、心轴正确答案：A2.蜗杆传动的中间平面是指( ) 的面。

A、同时垂直蜗杆和蜗轮轴线B、同时通过蜗杆和蜗轮轴线C、通过蜗杆轴线并垂直于蜗轮轴线D、通过蜗轮轴线并垂直于蜗杆轴线正确答案：C3.滚动轴承的密封装置按密封的结构形式- -般分为接触式密封、()和组合式密封。

A、固定密封B、转运密封C、非接触式密封D、间院密封正确答案：C4.链传动的张紧轮应装在(A、靠近小轮的松边上B、靠近大轮的松边上C、靠近小轮的紧边上D、靠近大轮的紧边上正确答案：A5.在平面机构中若引入一个高副将引入()个约束。

A、4B、3C、1D、2正确答案：C6.自行车轮的轴是().A、转轴B、传动轴C、心轴D、阶梯轴正确答案：C7.角接触球轴承承受轴向载荷的能力，主要取决于( )A、轴承精度B、轴承宽度C、滚动体数目D、接触角大小正确答案：D8.斜齿轮有规定以()为标准值。

A、法面模数B、端面模数C、法面模数或端面模数D、以上都不是正确答案：A9.带轮是采用轮辐式、腹板式或实心式，主要取决于( )。

A、带轮的线速度B、带轮的直径C、传递的功率D、带的横截面尺寸正确答案：B10.渐开线上任意一点的法线必( ) 基圆.A、交于B、没关系 .C、切于正确答案：C11.在蜗杆传动中，通常( ) 为主动件。

A、蜗轮B、齿轮C、蜗杆或蜗轮都可以D、蜗杆正确答案：D12.普通平键联接的主要用途是使轴与轮毂之间().A、沿轴向固定并传递轴向力B、沿周向固定并传递转矩C、安装与拆卸方便D、沿轴向可作相对滑动并具有导向作用正确答案：B13.在蜗杆传动中，应用比较广泛的是(A、锥蜗杆B、环面蜗杆C、因柱蜗杆D、方形杆.正确答案：C14.同一螺栓组中螺栓的( ) 均应相同。

A、长度和材料B、直径和材料C、直径和长度D、直径、长度和材料正确答案：D15.凸轮机构中，主动件通常作()。

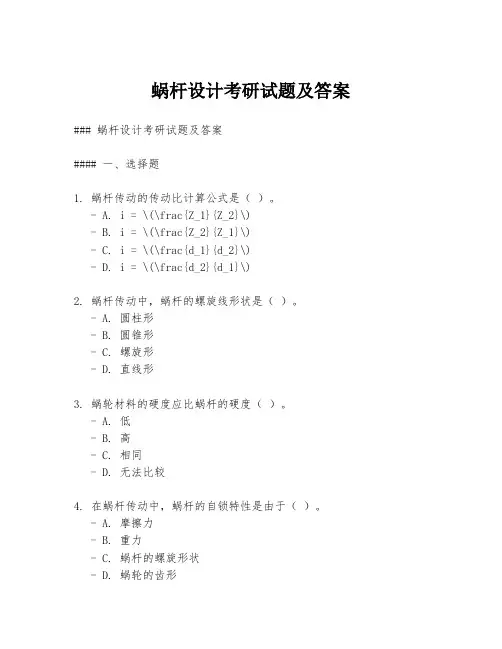

蜗杆设计考研试题及答案### 蜗杆设计考研试题及答案#### 一、选择题1. 蜗杆传动的传动比计算公式是（）。

- A. i = \(\frac{Z_1}{Z_2}\)- B. i = \(\frac{Z_2}{Z_1}\)- C. i = \(\frac{d_1}{d_2}\)- D. i = \(\frac{d_2}{d_1}\)2. 蜗杆传动中，蜗杆的螺旋线形状是（）。

- A. 圆柱形- B. 圆锥形- C. 螺旋形- D. 直线形3. 蜗轮材料的硬度应比蜗杆的硬度（）。

- A. 低- B. 高- C. 相同- D. 无法比较4. 在蜗杆传动中，蜗杆的自锁特性是由于（）。

- A. 摩擦力- B. 重力- C. 蜗杆的螺旋形状- D. 蜗轮的齿形5. 蜗杆传动的效率通常（）。

- A. 很高- B. 较低- C. 中等- D. 无法确定#### 二、简答题1. 请简述蜗杆传动的特点。

2. 蜗杆传动在设计时需要考虑哪些因素？3. 描述蜗杆传动中蜗杆和蜗轮的接触情况。

#### 三、计算题1. 已知蜗杆的模数为4mm，齿数为20，蜗轮齿数为80，计算传动比。

2. 若蜗杆的螺旋线为单头，螺旋角为30°，求蜗杆的导程。

3. 已知蜗杆传动的效率为0.8，输入功率为10kW，求输出功率。

#### 四、论述题1. 论述蜗杆传动在现代机械设计中的应用及其优势。

2. 分析蜗杆传动的失效形式，并提出相应的预防措施。

#### 参考答案#### 一、选择题1. B - i = \(\frac{Z_2}{Z_1}\)2. C - 螺旋形3. A - 低4. C - 蜗杆的螺旋形状5. B - 较低#### 二、简答题1. 蜗杆传动是一种用于传递运动和动力的机械传动方式，其特点包括传动比大、传动效率高、结构紧凑、自锁性好等。

2. 设计蜗杆传动时需要考虑的因素包括：传动比、效率、承载能力、自锁特性、材料选择、加工精度等。

第14章 蜗杆传动【思考题】14-1 蜗杆传动的特点及应用场合是什么？14-2 为什么蜗轮的端面模数是标准值？蜗杆传动的正确啮合条件是什么？ 14-3 蜗杆直径系数的含义是什么？为什么要引入蜗杆直径系数？14-4 蜗杆传动的传动比计算公式是什么？它是否等于蜗杆和蜗轮的节圆直径之比？ 14-5 如何进行蜗杆传动的受力分析？各力方向如何确定？与齿轮传动的受力有何不同？ 14-6 蜗杆传动的主要失效形式是什么？相应的设计准则是什么？14-7 在蜗杆传动的强度计算中，为什么只考虑蜗轮的强度？蜗杆的强度任何考虑？蜗杆的刚度在什么情况下才需要计算？14-8 蜗杆传动的效率受哪些因素影响？为什么具有自锁特性的蜗杆传动，其啮合效率通常只有40%左右？14-9 为什么蜗杆传动要进行热平衡的计算？采用什么原理进行计算？当热平衡不满足要求时，可以采取什么措施？A 级能力训练题1. 与齿轮传动相比较，不能作为蜗杆传动的优点的是______。

（1）传动平稳，噪音小 （2）传动比可以很大（3）在一定条件下能自锁 （4）传动效率高2. 蜗杆与蜗轮正确啮合条件中，应除去______。

（1）21t a m m = （2）21t a αα= （3）21ββ= （4）螺旋方向相同3. 蜗杆传动的主要失效形式是______。

（1）蜗杆断裂 （2）蜗轮轮齿折断（3）蜗轮齿面产生胶合、疲劳点蚀及磨损4. 蜗杆传动的失效形式与______因素关系不大。

（1）蜗杆传动副的材料 （2）蜗杆传动载荷性质（3）蜗杆传动的滑动速度 （4）蜗杆传动的散热条件5. 在润滑良好的情况下，减摩性最好的蜗轮材料是______。

（1）铸铁 （2）黄铜 （3）锡青铜 （4）无锡青铜6. 蜗杆传动较为理想的材料组合是______。

（1）钢和钢 （2）钢和青铜 （3）钢和铝合金 （4）钢和铸铁7. 在蜗杆传动设计中，除规定模数标准化外，还规定蜗杆直径d l 取标准，其目的是______。

1、动力传动蜗杆传动的传动比的范围通常为＿＿。

A、<1B、1~8C、8~80D、>80~1202、与齿轮传动相比，＿＿不能作为蜗杆传动的优点。

A、传动平稳、噪声小B、传动比可以较大C、可产生自锁D、传动效率高3、在标准蜗杆传动中，蜗杆头数z1一定时，若增大蜗杆直径系数q，将使传动效率＿＿。

A、提高B、减小C、不变D、增大也可能减小4、在蜗杆传动中，当其他条件相同时，增加蜗杆头数z1，则传动效率＿＿。

A、降低B、提高C、不变D、或提高也可能降低5、蜗杆直径系数q＝＿＿。

A、q=d1/mB、q=d1mC、q=a/dD、q=a/m6、起吊重物用的手动蜗仟传动，宜采用＿＿的蜗杆。

A、单头、小导程角B、单头、大导程角C、多头、小导程角D、多头、大导程角7、在其他条件相同时，若增加蜗杆头数，则滑动速度＿＿。

A、增加B、不变C、减小D、可能增加也可能减小8、在蜗杆传动设计中，蜗杆头数z1选多--些，则＿＿。

A、有利于蜗杆加工B、有利于提高蜗杆刚度C、有利于提高传动的承载能力D、有利于提高传动效率9、蜗杆直径系数q的标准化，是为了＿＿。

A、保证蜗杆有足够的刚度B、减少加工时蜗轮滚刀的数目C、提高蜗杆传动的效率D、减小蜗杆的直径10、蜗杆常用材料是＿＿。

A、HTl5OB、ZCuSnlOPlC、45D、GCr1511、采用变位蜗杆传动时＿＿。

A、仅对蜗秆进行变位B、仅对蜗轮变位C、必须同时对蜗杆与蜗轮进行变位12、提高蜗杆传动效率的主要措施是＿＿。

A、增大模数mB、增加蜗轮齿数z2C、增加蜗杆头数z1D、增大蜗杆的直径系数q13、对蜗杆传动进行热平衡计算，其主要目的是为了防止温升过高导致＿＿。

A、材料的机械性能下降B、润滑油变质C、蜗杆热变形过大D、润滑条件恶化而产生胶合火效14、蜗杆传动的当量摩擦系数fv随齿面相对滑动速度的增大而＿＿。

A、增大B不变C、减小D、可能增人也可能减小15、闭式蜗杆传动的主要失效形式是＿＿。

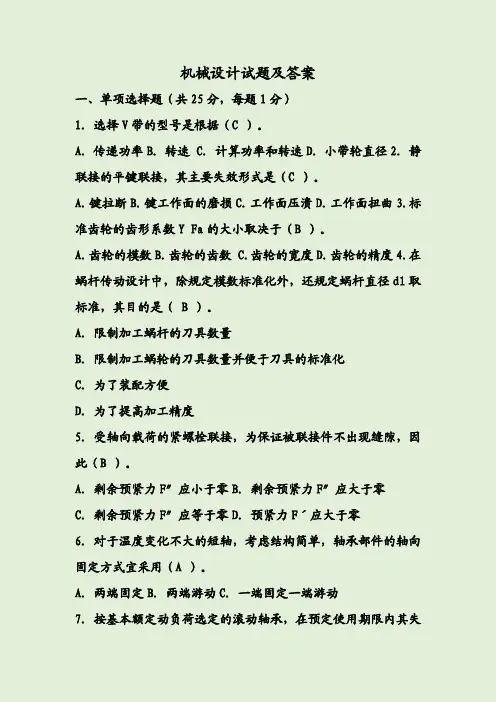

机械设计试题及答案一、单项选择题（共25分，每题1分）1．选择V带的型号是根据（C）。

A．传递功率B．转速 C.计算功率和转速D．小带轮直径2．静联接的平键联接，其主要失效形式是（C）。

A．键拉断B．键工作面的磨损C．工作面压溃D．工作面扭曲3．标准齿轮的齿形系数Y Fa的大小取决于（B）。

A．齿轮的模数B．齿轮的齿数 C.齿轮的宽度D．齿轮的精度4．在蜗杆传动设计中，除规定模数标准化外，还规定蜗杆直径d1取标准，其目的是（B）。

A．限制加工蜗杆的刀具数量B．限制加工蜗轮的刀具数量并便于刀具的标准化C．为了装配方便D．为了提高加工精度5．受轴向载荷的紧螺栓联接，为保证被联接件不出现缝隙，因此（B）。

A．剩余预紧力F″应小于零B．剩余预紧力F″应大于零C．剩余预紧力F″应等于零D．预紧力Fˊ应大于零6．对于温度变化不大的短轴，考虑结构简单，轴承部件的轴向固定方式宜采用（A）。

A．两端固定B．两端游动C．一端固定一端游动7．按基本额定动负荷选定的滚动轴承，在预定使用期限内其失效率最大为（C）。

A．1%B．5%C．10%D．50%8．对于硬度小于350HBS的闭式齿轮传动，当采用同牌号的钢材制造时，一般采用的热处理方法是（C）。

A．小齿轮淬火，大齿轮调质B．小齿轮淬火，大齿轮正火C．小齿轮调质，大齿轮正火D．小齿轮正火，大齿轮调质9．校核Pυ值的目的是为了限制滑动轴承的C。

A．点蚀破坏B．疲劳破坏 C.温升 D.过度磨损10．只能承受轴向载荷的滚动轴承的类型代号为D。

A．“7”型B．“2”型C．“6”型D．“5”型11．金属弹性元件挠性联轴器中的弹性元件都具有C的功能。

A．对中B．减磨C．缓冲和减振D．缓冲12．一般开式齿轮传动的主要失效形式是C。

A．齿面胶合B．疲劳点蚀C．齿面磨损D．轮齿折断13．斜齿圆柱齿轮螺旋角β的一般取值范围为B。

A．β＝2°～10° B.β＝8°～25° C.β＝15°～30° D.β＝20°～40°14．设计链传动时，为了降低动载荷，一般采用A。

一、填空题(每空1分共31分)一、选择题（每小题1分，共15分，请将答案填入下表中）1、平键联接中的平键截面尺寸b ×h 是按 C 选定的。

A. 转矩B. 功率C. 轴径D. 材料2、带传动在工作时产生弹性滑动，是由于 C 。

A. 包角α1太小B. 初拉力F 0太小C. 紧边与松边拉力不等D. 传动过载3、在一定转速下、要减轻滚子链传动的不均匀性和动载荷，应该 D 。

A. 增大节距P 和增加齿数Z 1B. 增大节距P 和减小齿数Z 1C. 减小节距P 和减小齿数Z 1D. 减小节距P 和增加齿数Z 14、在下列四种型号的滚动轴承中，只能承受径向载荷的是 B 。

A. 6208B. N208C. 30208D. 512085、在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是D 。

A. 凸缘联轴器B. 齿式联轴器C. 万向联轴器D. 弹性套柱销联轴器6、带传动张紧的目的是 D 。

A. 减轻带的弹性滑动B. 提高带的寿命C. 改变带的运动方向D. 使带具有一定的初拉力7、仅受预紧力F ˊ作用的紧螺栓联接，其螺栓的计算应力σca =2143.1d F π'，将拉应力增30%的原因是考虑 C 。

A. 安装时可能产生的偏心载荷B. 载荷可能有波动C. 拉伸和扭转的复合作用D. 螺栓材料的机械性能不稳定8、在一般工作条件下，齿面硬度HBS ≤350的闭式钢制齿轮传动，通常的主要失效形式为B 。

A. 轮齿疲劳折断B. 齿面疲劳点蚀C. 齿面胶合D. 齿面塑性变形9、一对相啮合的圆柱齿轮的Z 2>Z 1，b 1>b 2，其接触应力的大小关系是 C 。

A. σH1<σH2B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等10、斜齿圆柱齿轮的法面模数m n 与端面模数m t 的关系式，应该是 C 。

A. m n =m t sin βB. m n =m t /cos βC. m n =m t cos βD. m n =m t cos α11、齿轮传动中，轮齿的齿面疲劳点蚀通常首先发生在 D 。

习题与参考答案一、选择题1 与齿轮传动相比较， B 不能作为蜗杆传动的优点。

A. 传动平稳，噪声小B. 传动效率高C. 可产生自锁D. 传动比大2 阿基米德圆柱蜗杆与蜗轮传动的 C 模数，应符合标准值。

A. 法面B. 端面C. 中间平面3 蜗杆直径系数q＝ A 。

A. q=d l/mB. q=d l mC. q=a/d lD. q=a/m4 在蜗杆传动中，当其他条件相同时，增加蜗杆直径系数q，将使传动效率 B 。

A. 提高B. 减小C. 不变D. 增大也可能减小z，则传动效率 A 。

5 在蜗杆传动中，当其他条件相同时，增加蜗杆头数1A. 提高B. 降低C. 不变D. 提高，也可能降低z，则滑动速度 A 。

6 在蜗杆传动中，当其他条件相同时，增加蜗杆头数1A. 增大B. 减小C. 不变D. 增大也可能减小z，则 C 。

7 在蜗杆传动中，当其他条件相同时，减少蜗杆头数1A. 有利于蜗杆加工B. 有利于提高蜗杆刚度C. 有利于实现自锁D. 有利于提高传动效率8 起吊重物用的手动蜗杆传动，宜采用 A 的蜗杆。

A. 单头、小导程角B. 单头、大导程角C. 多头、小导程角D. 多头、大导程角9 蜗杆直径d1的标准化，是为了 D 。

A. 有利于测量B. 有利于蜗杆加工C. 有利于实现自锁D. 有利于蜗轮滚刀的标准化10 蜗杆常用材料是 A 。

A. 40CrB. GCrl5C. ZCuSnl0P1D. L Y1211 蜗轮常用材料是C 。

A. 40Cr B．GCrl5C. ZCuSnl0P1D. L Yl212 采用变位蜗杆传动时 B 。

A. 仅对蜗杆进行变位B. 仅对蜗轮进行变位C. 同时对蜗杆与蜗轮进行变位13 采用变位前后中心距不变的蜗杆传动，则变位后使传动比 B 。

A. 增大B. 减小C. 可能增大也可能减小。

14 蜗杆传动的当量摩擦系数f v 随齿面相对滑动速度的增大而 B 。

A. 增大B. 减小C. 不变D. 可能增大也可能减小15 提高蜗杆传动效率的最有效的方法是 B 。

一、是非题1、 蜗杆传动比122112d d n n i == （ × )2、 对于刚性转子,满足动平衡，必然满足静平衡. (√ ）3、 尺寸越小的一对渐开线标准齿轮越容易发生根切. (× ）4、 渐开线标准直齿圆柱齿轮的正确啮合条件是21b b P P = (√ ）5、 周转轮系的转化机构是相对系杆的定轴轮系. （√ )6、 一般参数的闭式齿轮传动的主要失效形式是点烛 。

(√ )7、 铰制孔用螺栓只能承受横向载荷和扭矩。

（√ ）8、 V 带传动中其它条件相同时，小带轮包角愈大,承载能力愈大。

(√ ）9、 滚动轴承所受的当量动载荷超过其基本额定动载荷，就会发生破坏。

（× )10、 轴的计算弯矩最大处可能是危险截面，必须进行强度校核. （× )二、 填空题１． 一紧螺栓的性能等级为3。

6,则该螺栓中的抗拉强度极限σB ＝__300MPa___、屈服极限σs ＝__180MPa__.２． 带传动在工作过程中，带内所受的应力有__σ1_、_σb__和__σc_，最大应力[σ]max =_σ1_+σb_+_σc__，发生在__紧边与小带轮相切处___。

３． 齿轮传动的主要失效形式有__点蚀__、__断齿___、_胶合___、_磨损__。

４． 当_基本额定寿命=106__时,轴承所能承受的载荷，称为基本额定动载荷.５． 工作时只承受弯矩、不传递转矩的轴称为_转轴__。

６． 外啮合斜齿圆柱齿轮的正确啮合条件是：m 1= m 2= m ；α1=α2=α;β1=-β2。

７． 平面相对运动的两个构件的速度瞬心12P 的含义_该点的绝对速度相等_. ８． 凸轮轮廓的形状是由_从动件的运动规律_决定的。

９． 凸轮机构从动件按__等速__运动规律将产生__刚性_冲击，按__简谐__运动规律将产生___柔性___冲击.11. 普通平键联接靠 两个侧面 来传递转矩；楔键联接主要靠 上下两个面来传递转矩。

习题与参考答案一、选择题1 与齿轮传动相比较, 不能作为蜗杆传动的优点。

A。

传动平稳，噪声小 B. 传动效率高C. 可产生自锁 D。

传动比大2 阿基米德圆柱蜗杆与蜗轮传动的模数，应符合标准值。

A. 法面 B。

端面 C。

中间平面3 蜗杆直径系数q＝。

A。

q=d l/m B. q=d l mC。

q=a/d l D. q=a/m4 在蜗杆传动中,当其他条件相同时，增加蜗杆直径系数q，将使传动效率。

A。

提高 B. 减小C. 不变D. 增大也可能减小z，则传动效率。

5 在蜗杆传动中，当其他条件相同时，增加蜗杆头数1A. 提高 B。

降低C. 不变 D。

提高，也可能降低z，则滑动速度。

6 在蜗杆传动中，当其他条件相同时，增加蜗杆头数1A。

增大 B. 减小C. 不变 D。

增大也可能减小z,则 .7 在蜗杆传动中，当其他条件相同时,减少蜗杆头数1A. 有利于蜗杆加工 B。

有利于提高蜗杆刚度C。

有利于实现自锁 D。

有利于提高传动效率8 起吊重物用的手动蜗杆传动,宜采用的蜗杆。

A. 单头、小导程角B. 单头、大导程角C。

多头、小导程角 D. 多头、大导程角9 蜗杆直径d1的标准化，是为了。

A。

有利于测量 B. 有利于蜗杆加工C。

有利于实现自锁 D. 有利于蜗轮滚刀的标准化10 蜗杆常用材料是 .A。

40Cr B. GCrl5C. ZCuSnl0P1 D。

LY1211 蜗轮常用材料是.A. 40Cr B．GCrl5C. ZCuSnl0P1D. LYl212 采用变位蜗杆传动时。

A. 仅对蜗杆进行变位B. 仅对蜗轮进行变位C。

同时对蜗杆与蜗轮进行变位13 采用变位前后中心距不变的蜗杆传动，则变位后使传动比 。

A 。

增大B 。

减小C. 可能增大也可能减小。

14 蜗杆传动的当量摩擦系数f v 随齿面相对滑动速度的增大而 。

A 。

增大B 。

减小C 。

不变D 。

可能增大也可能减小15 提高蜗杆传动效率的最有效的方法是 。

机械设计测试题及答案(蜗杆传动)一、判断题(正确的打√,错误的打×)(每题 4 分，共 28 分)1、蜗杆传动用于传递两个垂直交错轴之间的回转运动和动力。

[判断题] *对(正确答案)错2、蜗杆传动啮合节点齿面间相对滑动速度 vs 一定大于蜗杆、蜗轮的圆周速度 v1 和 v2。

[判断题] *对(正确答案)错3、蜗轮蜗杆轮齿旋向相反，如蜗轮右旋，则蜗杆左旋。

[判断题] *对错(正确答案)4、由于蜗杆材料的强度较蜗轮高得多，一般不进行蜗杆齿强度计算。

[判断题] *对(正确答案)错5、蜗杆传动的总效率主要取决于啮合摩擦损耗时的效率。

[判断题] *对(正确答案)错6、因蜗杆传动具有自锁性，适合于垂直方向传动场合。

[判断题] *对错(正确答案)7、为了提高蜗杆传动精度，有必要对阿基米德蜗杆进行磨削加工。

[判断题] *对错(正确答案)二、选择题：共 12 个小题，每小题 6 分，共 72 分。

在每小题给出的选项中只有一项符合题目的要求。

1、蜗杆传动模数和蜗杆头数一定，增大蜗杆分度圆直径，将使？（） [单选题] *A) 传动效率提高，蜗杆强度降低B) 传动效率降低，蜗杆刚度提高(正确答案)C) 传动效率和蜗杆刚度都降低D) 传动效率和蜗杆刚度都提高2、计算蜗杆传动的传动比时，公式是错误的。

（） [单选题] *A) i=n1/n2B) i=z2/z1C) i=d2/d1(正确答案)D) i=ω1/ω23、阿基米德蜗杆的模数，应符合标准数值。

（） [单选题] *A) 法向B) 端面C) 轴向(正确答案)4、为了减少蜗轮滚刀数目，有利于刀具标准化，规定为标准值。

（） [单选题] *A) 蜗轮齿数B) 蜗轮分度圆直径C) 蜗杆头数D) 蜗杆分度圆直径(正确答案)5、在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用。

（） [单选题] *A)减小齿面滑动速度υsB)减少蜗杆头数 Z1C)增加蜗杆头数 Z1(正确答案)D)增大蜗杆直径系数 q6、设计蜗轮蜗杆传动，下列设计方案中（）传递载荷最大。

CHENG《机械设计基础》考试题库 一、 填空题 1. 机械是（机器）和（机构）的总称。

2. 机构中各个构件相对于机架能够产生独立运动的数目称为（自由度）。

3. 平面机构的自由度计算公式为：（32）。

4. 已知一对啮合齿轮的转速分别为n 1、n 2，直径为D 1、D 2，齿数为z 1、z 2，则其传动比 （n 12）= （D 21）= （z 2/ z 1）。

5. 在传递相同功率下，轴的转速越高，轴的转矩就（越小）。

6. 在铰链四杆机构中，与机架相连的杆称为（连架杆），其中作整周转动的杆称为（曲柄），作往复摆动的杆称为（摇杆），而不与机架相连的杆称为（连杆）。

7. 平面连杆机构的死点是指（从动件与连杆共线的）位置。

8. 平面连杆机构曲柄存在的条件是①（最短杆与最长杆长度之和小于或等于其它两杆长度之和）②（连架杆和机架中必有一杆是最短杆）。

9. 凸轮机构主要由（凸轮）、（从动件）和（机架）三个基本构件组成。

10. 带工作时截面上产生的应力有（拉力产生的应力）、（离心拉应力）和（弯曲应力）。

11. 带传动工作时的最大应力出现在（紧边开始进入小带轮）处，其值为：σσ1＋σb1＋σc 。

12. 渐开线的形状取决于（基）圆。

13. 一对齿轮的正确啮合条件为：（m 1 = m 2）与（α 1 = α2）。

14. 一对齿轮连续传动的条件为：（重合度1>ε）。

15. 齿轮轮齿的失效形式有（齿面点蚀）、（胶合）、（磨损）、（塑性变形）和（轮齿折断）。

16. 蜗杆传动是由（蜗杆、蜗轮）和（机架）组成。

17. 常用的轴系支承方式有（向心）支承和（推力）支承。

18. 轴承6308，其代号表示的意义为（6：深沟球轴承、3：直径代号，08：内径为Φ40）。

19. 润滑剂有（润滑油）、（润滑脂）和（气体润滑剂）三类。

20. 轴按所受载荷的性质分类，自行车前轴是（心轴）。

21. 在常用的螺纹牙型中（矩形）形螺纹传动效率最高，（三角）形螺纹自锁性最好。

1．图1所示蜗杆传动——斜齿圆柱齿轮传动组成的传动装置，蜗杆为主动件，若蜗杆1的转动方向如图中n1所示，蜗杆齿的螺旋线方向为右旋。

试分析：（1）为使中间轴I所受的轴向力能抵消一部分，确定蜗轮2、斜齿轮3和斜齿轮4的轮齿旋向；（2）在图1的主视图上，画出蜗轮2的圆周力F t2、径向力F r2和斜齿轮3的圆周力F t3、径向力F r32．在图6上直接改正轴系结构的错语。

（轴端安装联轴器）图61.（1）蜗轮2、齿轮3、齿轮4的旋向………………（6分）（2）F a2、F a3的方向………………（4分）（3）F r2、F t2、F r3、F t3的方向………………（4分）2．答案图。

①应画出垫片；②应画出定位轴套，并将装齿轮的轴段长度缩短；③应画出键；④应降低轴肩高度，便于拆卸轴承；⑤画出轴径变化，减小轴承装配长度；⑥画出密封件；⑦画出联轴器定位轴肩；⑧键长应改为短于轮毂长度；每改正1处错误………………（2分）（改正6处错误得满分）3.图示为由圆锥齿轮和斜齿圆柱齿轮组成的传动系统。

已知：Ⅰ轴为输入轴，转向如图所示。

(1)在下图中标出各轮转向。

（2分）(2)为使2、3两轮的轴向力方向相反，确定并在图中标出3、4两轮的螺旋线方向。

（2分） (3)在图中分别标出2、3两轮在啮合点处所受圆周力t F 、轴向力a F 和径向力r F 的方（4分）(1)各轴转向如图所示。

(2) 3轮左旋，4轮右旋。

(3) 2、3两轮的各分力方向下图所示。

F F r2a3 F t3 4. 图3中为一对圆锥滚子轴承支承的轴系，齿轮油润滑，轴承脂润滑，轴端装有联轴器。

试指出图中的结构错误（在图中错误处写出序号并在下半部改正，按序号简要说明错误的内容）（每指出一处,并正确说明错误内容和改正的,得1分,总分为10分）①键的位置应与齿轮处在同一直线上，而且结构不正确； ②轴承盖孔径应大于轴径，避免接触； ③此处不应有键联接； ④轴长应短于轮毂长度，保证轴套压紧齿轮； ⑤轴应有轴环，使齿轮定位； ⑥轴承应正装；⑦轴不应与轴承盖相碰，且不需这么长； ⑧左右两轴承盖与箱体间应有调整垫片； ⑨两轴承内侧应加封油环； ⑩箱体加工面与非加工面未分开。

一、填空题（每空1．2．3．4．得到双曲柄机构。

5．6．7．8．9．10．的胶合破坏。

二．选择题（1A.2.A .角。

3ABCD4.A. 好B. 差C. 相同5.A．基圆半径r0越大，压力角α就越大; B．基圆半径r0越小，压力角α就越大;C．滚子半径r b越小，压力角α就越小; D．滚子半径r b越大，压力角α就越小6. 斜齿圆柱齿轮的法面模数m n与端面模数m t的关系式，应该是_____C________A．m n=m t sinβB. m n=m t/cosβC．m n=m t cosβ D. m n=m t cosα7. 带传动是依靠B 来传递运动和功率的。

A. 带与带轮接触面之间的正压力B. 带与带轮接触面之间的摩擦力C. 带的紧边拉力D. 带的松边拉力8. 在B情况下，滑动轴承润滑油的粘度不应选得较高。

A. 重载B. 高速C. 工作温度高D. 承受变载荷或振动冲击载荷9. 根据轴的承载情况，A的轴称为转轴。

A．既承受弯矩又承受转矩B．只承受弯矩不承受转矩C．不承受弯矩只承受转矩D．承受较大轴向载荷10. 在蜗杆传动中，当其他条件相同时，增加蜗杆直径系数q，将使传动效率C。

A. 提高B. 减小C.不变D. 增大也可能减小三、简答题( 共5小题，共20分)1．计算所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出），图中画有箭头的构件为原动件。

F＝6X3－2X8－1＝12．简述齿轮产生根切的原因及防止措施。

齿轮产生根切的原因是由于范成加工时刀具的齿顶圆超过轮坯的啮合极限点，把渐开线轮廓切掉一部分。

防止措施：增大齿数；采取正变位。

3．带和带轮的摩擦系数、包角与有效拉力的关系。

摩擦系数、包角增大，有效拉力增大。

其最大有效拉力满足欧拉公式。

4．滑动轴承的摩擦状态有哪几种？何为动压润滑和静压润滑？滑动轴承的摩擦状态有：干摩擦、液体摩擦和边界摩擦和混合摩擦。

自动形成油膜的液体摩擦称为动压润滑；靠外界压力形成油膜的称为静压润滑。

机械设计试题一、 选择题(每空2分，共20分)举例：蜗轮蜗杆传动中，蜗轮的轮缘通常采用青铜制造，蜗杆采用钢制造，这是因为其 B 。

A. 强度高 B. 减磨性能好 C. 加工性能好 D. 价格便宜1. 如图所示，某零件在极限应力线图的坐标上标出相应于m σ和a σ的工作应力点为M ，求安全系数的计算值ca S 时，用M '点表示极限应力，M'M 的连线与纵坐标轴线平行。

该零件的应力变化规律为。

A. m σ= C B. =r C C.min σ= C第1题图 第2题图2. 如图所示为一受轴向载荷的紧螺栓联接的受力变形图，螺栓工作载荷为4 kN ，螺栓的总载荷Q 为 。

A. 6 kN B. 7 kN C. 5 kN D. 4 kN3. 在带传动中，当1≠i 时（)21d d ≠单根V 带所传递的功率有一增量△0P ，它主要是因为 。

A. 从动轮转速低于主动轮转速B. 带绕上从动轮的弯曲应力比绕上主动轮的弯曲应力小C. 带绕上主动轮的弯曲应力比绕上从动轮的弯曲应力小4. 在一定的转速下，要减轻链传动的不均匀和动载荷，设计时应 。

A. 增大节距P 和增加链轮齿数z 1 B. 增大节距P 和减少链轮齿数z 1 C. 减少节距P 和增加链轮齿数z 15.在直齿圆柱齿轮计算中若按接触疲劳强度设计，公式为：[]3211)(12H E H d Z Z uu KT d σφ±⋅≥式中许用应力[]Hσ应代入。

A.[]1H σB.[]2H σC.[]1Hσ和[]2Hσ中的较小者D.[][][]221HHHσσσ+=6.当弹簧中径D2一定时，弹簧的旋绕比（弹簧指数）C选得过小，其缺点是。

A.弹簧的刚度很小B.弹簧的卷制困难C.簧丝的长度和重量大D.弹簧的尺寸大，结构不紧凑7.下列哪一种联轴器属于无弹性元件的挠性联轴器。

A.凸缘联轴器B.套筒联轴器C.齿轮联轴器D.弹性套柱销联轴器8.下列哪个轴承在承受相同纯径向载荷时，寿命最长。

7、蜗杆传动30题+227.1蜗杆动中，蜗杆头数一定，加大蜗杆的特性系数，将使传动效率 B 。

A ．增加； B. 减小； C. 不变； D ．增加或减小。

7.2为了提高蜗杆的刚度，应 A 。

A. 增大蜗杆的直径系数；B ．采用高强度合金钢作蜗杆材料；C ．增加蜗杆硬度，减小表面粗糙度值；D. 增大传动比。

7.3蜗杆传动中，当其它条件相同时，增加蜗杆的头数，则传动效率 B 。

A. 降低；B. 提高； C ．不变，D ．可能提高．可能降低。

7.4蜗杆传动的正确啮合条件中、应除去 C 。

A. 21t a m m =；B. 21t a αα=；C. 21ββ=；D. 螺旋方向相同。

7.5在蜗杆传动中，引进特性系数q 的目的是 D 。

A ．便于蜗杆尺寸的计算；B. 容易实现蜗杆传动中心距的标推化；C. 提高蜗杆传动的效率；D ．减少蜗轮滚刀的数量，利于刀具标准化。

7.6计算蜗杆传动比时，公式 C 是错误的。

A ．21/ωω=i ； B. 21/n n i =；C ．21/d d i =；D ．12/z z i =。

7.7在蜗杆传动强度汁算中，若蜗轮材料是铸铁或铝铁青铜，与许用应力有关的是 D 。

A. 蜗轮铸造方法；B. 蜗轮是双向受载还是单向受载；C. 应力循环次数小；D ．齿面间相对滑动速度。

7.8其他条件相同时．仅增加蜗杆头数，则滑动速度 A 。

A ．增加； B. 保持不变：C.减少；D. 可能增加或减少。

7.9在蜗杆传动中，对于滑动速度≥s v 4m/s 的重要传动．应该采用 B 做为蜗轮齿圈的材料。

A ．HT200；B ．ZCuSnl0Pl;C. 45号钢调质； D ．18CrMnTi 渗碳淬火。

7.10采用蜗扦变位传动时 B 。

A ．仅对蜗杆进行变位； B. 仅对蜗轮进行变位；C. 同时对蜗杆蜗轮进行变位；D. 无法判定。

7.11闭式蜗轮传动失效的主要形式是 C 。

A. 齿面塑性变形；B. 磨损；C. 胶合； D ．点蚀。

蜗杆传动一 选择题(1) 对于传递动力的蜗杆传动，为了提高传动效率，在一定限速内可采用 B 。

A. 较大的蜗杆直径系数B. 较大的蜗杆分度圆导程角C. 较小的模数D. 较少的蜗杆头数(2) 蜗杆传动中，是以蜗杆的 B 参数、蜗轮的 A 参数为标准值。

A. 端面B. 轴向C. 法向(3) 蜗杆传动的正确啮合条件中，应除去 C 。

A. t21m m =aB. t21αα=aC. 21ββ=D. 21βγ=，螺旋相同(4) 设计蜗杆传动时，通常选择蜗杆材料为 A ，蜗轮材料为 C ，以减小摩擦力。

A. 钢B. 铸铁C. 青铜D. 非金属材料(5) 闭式蜗杆传动失效的主要形式是 B 。

A. 点蚀B. 胶合C. 轮齿折断D. 磨损(6) 下列蜗杆副材料组合中，有 B 是错误或不恰当的。

序号蜗杆 蜗轮 12345 40Cr 表面淬火 18CrMnTi 渗碳淬火 45钢淬火 45钢调质 zCuSn5Pb5Zn5 ZCuA110Fe3 ZCuSn10Pb1 ZG340—640 HT250 HT150A. 一组B. 二组C. 三组D. 四组E. 五组(7) 在标准蜗轮传动中，蜗杆头数一定，加大蜗杆特性系数q 将使传动效率 B 。

A. 增加B. 减小C. 不变D. 增加或减小(8) 在蜗杆传动中，对于滑动速度s m v s /4≥的重要传动，应该采用 D 作为蜗轮齿圈的材料。

A. HT200B. 18CrMnTi 渗碳淬火C. 45钢调质D. ZCuSnl0Pb1(9) 在蜗杆传动中，轮齿承载能力计算，主要是针对 D 来进行的。

A. 蜗杆齿面接触强度和蜗轮齿根弯曲强度B. 蜗轮齿面接触强度和蜗杆齿根弯曲强度C. 蜗杆齿面接触强度和蜗杆齿根弯曲强度D. 蜗轮齿面接触强度和蜗轮齿根弯曲强度(10) 对闭式蜗杆传动进行热平衡计算，其主要目的是 B 。

A. 防止润滑油受热后外溢，造成环境污染B. 防止润滑油温度过高使润滑条件恶化C. 防止蜗轮材料在高温下力学性能下降D. 防止蜗轮蜗杆发生热变形后正确啮合受到破坏(11) 图11-1所示蜗杆传动简图中，图 C 转向是正确的。

第13章　蜗杆传动一、选择题1．在蜗杆传动中，通常（）为主动件。

A．蜗杆B．蜗轮C．蜗杆或蜗轮都可以【答案】A2．变位蜗杆传动中，蜗轮分度圆与节圆（）。

A．分离B．重合C．可能分离，也可能重合【答案】B3．对闭式蜗杆传动进行热平衡计算，其主要目的是为了（）。

A．防止润滑油温度过高而使润滑条件恶化B．防止蜗杆蜗轮发热变形后，正确啮合受到破坏C．防止蜗轮材料在高温下其力学性能下降【答案】A4．在蜗杆传动中，如果模数和蜗杆头数一定，增加蜗杆分度圆直径，将使（）。

A．传动效率提高，蜗杆刚度降低B．传动效率降低，蜗杆刚度提高C．传动效率和蜗杆刚度都提高D．传动效率和蜗杆刚度都降低【答案】B5．为了提高蜗杆传动的啮合效率η1，在良好润滑的条件下，可采用（）。

A．单头蜗杆B．多头蜗杆C．较高的转速n1D．大直径系数蜗杆【答案】B6．计算蜗杆传动的传动比时，公式（）是错误的。

A．i＝ω1/ω2B．i＝n1/n2C．i＝z2/z1D．i＝d2/d1【答案】D二、填空题1．阿基米德蜗杆和蜗轮在中间平面上相当于直齿条与______齿轮的啮合。

【答案】斜2．在蜗杆传动中，蜗杆头数越少，则传动效率越______，自锁性越______，一般蜗杆头数常取Z 1＝______。

【答案】：低；好；1、2、43．在蜗杆传动中，已知作用在蜗杆上的轴向力＝1800N，圆周力＝880N ，若不考虑摩擦影响，则作用在蜗轮上的轴向力F a2＝______，圆周力______。

【答案】：880N ；1800N 4．蜗杆传动的滑动速度越大，所选润滑油的粘度值应越______。

【答案】：大5．在蜗杆传动中，产生自锁的条件是______。

【答案】导程角小于摩擦角6．蜗轮轮齿的失效形式有______、______、______及______。

但因蜗杆传动在齿面间有较大的______，所以更容易产生______和______失效。

【答案】齿面胶合；疲劳点蚀；磨损；齿根弯曲疲劳；相对滑动速度；胶合；磨损7．变位蜗杆传动仅改变______的尺寸，而______的尺寸不变。
