机械设计基础轮系机械设计中的轮系是指由轴、轮、轴承等零部件组成的能够传递动力和承受载荷的机械装置。
轮系在众多机械设备和工业领域中广泛应用,具有重要的意义。
本文将介绍机械设计基础轮系的一些重要知识和要点。
一、轮系的定义和基本组成轮系是由轮、轴和轴承等零部件组成的。
轮是指机械装置上的圆盘形零部件,轴是指承载轮的长条形零部件,轴承是指连接轮和轴的支撑零部件。
轮系的基本组成主要有:轮、轴、轴承。
1. 轮:轮通常由金属等材料制成,有多种类型,如齿轮、带轮、链轮等。
轮可以传递动力和承受载荷,是轮系中起着重要作用的部件。
2. 轴:轴是承载轮和传递力矩的零部件,通常由金属等材料制成。
轴可以根据其用途和载荷的特点进行选择,有不同的形状和尺寸。
3. 轴承:轴承是连接轮和轴的支撑零部件,可以减小轮与轴之间的摩擦和磨损,保证轮的平稳运转。
轴承分为滚动轴承和滑动轴承两种类型,可以根据实际需求进行选择。
二、轮系的设计原则在机械设计中,轮系的设计需要遵循一些基本原则,以确保轮系的工作效果和安全性。
1. 传递效率:轮系的设计应该追求传递效率的最大化,使得输入的动力能够尽可能地转化为输出的动力。
传递效率和轮系的几何形状、材料、润滑等因素有关,需要综合考虑。
2. 轴心对称性:轮系的轴心应该保持对称,以减小不平衡力矩和振动。
轴心对称性有助于提高轮系的平稳性和稳定性。
3. 载荷分配:轮系的设计应该合理分配载荷,使得各个轴和轮承受的载荷均衡。
合理的载荷分配有助于减小零部件的磨损和延长轮系的使用寿命。
4. 强度和刚度:轮系的设计需要满足一定的强度和刚度要求,以承受正常工作条件下的载荷和冲击。
强度和刚度的设计需要考虑材料的选择、零部件的形状和尺寸等因素。
三、轮系的选择与应用在机械设计中,根据实际需求和具体情况,选择合适的轮系是非常重要的。
以下是一些常见的轮系选择与应用的案例。
1. 齿轮传动:齿轮传动是一种常见的轮系形式,广泛应用于各种机械设备中。
轮系传动比计算(机械基础)教案第一章:轮系传动简介1.1 轮系的定义和分类定义:轮系是由两个或多个相互啮合的齿轮组成的传动系统。
分类:定传动比轮系、变传动比轮系、混合传动比轮系。
1.2 轮系的应用和特点应用:轮系广泛应用于机械传动、汽车传动、船舶传动等领域。
特点:传动平稳、噪声小、效率高、传动比精确。
第二章:传动比的计算方法2.1 定传动比轮系的传动比计算计算公式:传动比= 驱动齿轮齿数/ 从动齿轮齿数。
2.2 变传动比轮系的传动比计算计算方法:根据变传动比轮系的传动比曲线,确定所需的传动比值。
2.3 混合传动比轮系的传动比计算计算方法:分别计算定传动比轮系和变传动比轮系的传动比,相乘或相除得到混合传动比。
第三章:轮系传动比的实验测量3.1 实验目的和原理目的:验证轮系传动比的计算结果,提高实验技能。
原理:通过测量驱动齿轮和从动齿轮的转速,计算传动比。
3.2 实验设备和步骤设备:计时器、转速计、齿轮组。
步骤:安装齿轮组,调整转速,测量并记录驱动齿轮和从动齿轮的转速,计算传动比。
3.3 实验数据的处理和分析处理:计算实验测得的传动比与理论计算值的误差。
分析:讨论误差产生的原因,改进实验方法,提高实验精度。
第四章:轮系传动比的优化设计4.1 优化设计的目的和方法目的:提高轮系传动比的性能,降低成本。
方法:选择合适的齿轮材料、齿形和齿数。
4.2 齿轮材料的选择材料:钢、铸铁、塑料、陶瓷等。
选择原则:根据工作条件和要求选择合适的齿轮材料。
4.3 齿轮齿形的设计齿形:直齿、斜齿、螺旋齿等。
设计原则:根据传动比和负载要求选择合适的齿轮齿形。
4.4 齿轮齿数的选择齿数:根据传动比和齿轮尺寸选择合适的齿数。
选择原则:齿数越多,传动比越大,但尺寸和成本也增加。
第五章:轮系传动比的实际应用案例分析5.1 汽车传动系统中的应用案例案例:分析汽车变速箱中齿轮传动比的计算和设计。
5.2 机械传动系统中的应用案例案例:分析机械设备中齿轮传动比的计算和优化设计。

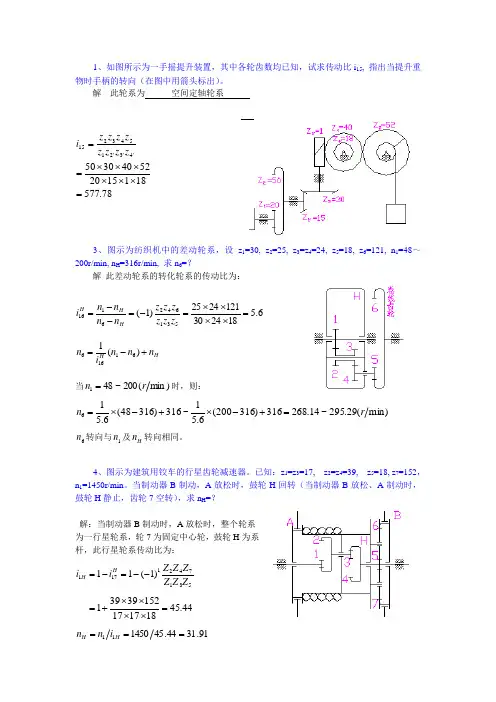

1、如图所示为一手摇提升装置,其中各轮齿数均已知,试求传动比i 15, 指出当提升重物时手柄的转向(在图中用箭头标出)。
解 此轮系为 空间定轴轮系78.5771811520524030504321543215=⨯⨯⨯⨯⨯⨯=='''z z z z z z z z i3、图示为纺织机中的差动轮系,设z 1=30, z 2=25, z 3=z 4=24, z 5=18, z 6=121, n 1=48~200r/min, n H =316r/min, 求n 6=?解 此差动轮系的转化轮系的传动比为:6.51824301212425)1(5316426116=⨯⨯⨯⨯=-=--=z z z z z z n n n n i H H H H H n n n i n +-=)(161166 当)min (200~481r n =时,则:)min (29.295~14.268316)316200(6.51~316)31648(6.516r n =+-⨯+-⨯= 6n 转向与1n 及H n 转向相同。
4、图示为建筑用铰车的行星齿轮减速器。
已知:z 1=z 3=17, z 2=z 4=39, z 5=18, z 7=152,n 1=1450r/min 。
当制动器B 制动,A 放松时,鼓轮H 回转(当制动器B 放松、A 制动时,鼓轮H 静止,齿轮7空转),求n H =?解:当制动器B 制动时,A 放松时,整个轮系为一行星轮系,轮7为固定中心轮,鼓轮H 为系杆,此行星轮系传动比为:5317421171)1(11Z Z Z Z Z Z i i H H --=-= 44.4518171715239391=⨯⨯⨯⨯+= 91.3144.45145011===H H i n nH n 与1n 转向相同。
5、如图所示为一装配用电动螺丝刀齿轮减速部分的传动简图。
已知各轮齿数为z 1=z 4=7,z 3=z 6=39, n 1=3000r/min,试求螺丝刀的转速。
