直通线(straight-through cable)
：一根网线，两端的线序相同叫直通线，即两端线序相同，都是568B标准。

不同类型设备连接使用直通线，
如:
网卡到交换机、
网卡到ADSL modem、
交换机到路由器等。

交叉线：(crossover cable)
：一根网线，一段为568B线序，另一端为568A线序，即1-3，2-6对调。

相同类型设备连接使用交叉线，
如:
两台电脑的网卡，
交换机与交换机、
交换机与集线器等。

部分交换机和集线器有级联口（标注，如“Uplink”、“MDI”，顺序是普通端口1-3，2-6对调后的顺序），
交换机的级联口连接其他交换机的普通口使用直通线。

双绞线的长度：100M网，主机与交换机直接不超过100m，实际连接时，交换机与机柜需要跳线连接，主机与信息插座也需要跳线连接，
所以要求跳线的长度都不超过5m，固定布线的长度不超过90m，中间不能有过多的转接。

双绞线内部线对是按照不同的松紧度绞在一起的，目的是为了减少干扰。

使用标准线序也是为了最大限度的减少干扰。

不使用标准线序的网线虽然能够连通，但可能干扰较严重，不稳定，无法判断问题。

所以不能使用非标准的线序。

直连串口线和交叉串口线的区别和使用一、直通串口和交叉串口的区别串口线分直通和交叉，直通一般用于延长PC与设备，将2、3、5分别连接2、3、5，因为PC上一般为公头，而设备上多为母头，所以正好它们是通用的，既可用于延长也可用于连接。

交叉一般用于PC与PC对接，将2对3、3对2、5对5，一般两头都是母头。

•优良型模制D-Sub 线缆, DB9 公头 / DB9 母头二、如何辨别交叉串口线与直连串口线？可以直接使用万用表，在检测中，如果2和2通，3和3通则为直连串口线；如果2和3通，3和2通则为交叉串口线。

一般串口线外面是一块绝缘的橡胶，万用表的探针插进去会比较难，建议截一小段焊锡丝，然后把万用表探针接触焊锡丝来测试即可。

当然了，如果每次拿到一根串口线都要拿万用表来测它是直通的还是交叉会很麻烦，也有一个轻松简便的方法：两头母口是交叉，一公一母是直连（两头都是公口的串口线现实中使用的情况较少）。

→ 需要注意的是，在操作中不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。

•大功率D-sub线缆，DB9公头/母头三、什么时候用交叉，什么时候用直通？标准串口引脚2是RX，引脚3是TX，(即九针串口的2号引脚连接的是主控芯片的RXD引脚，3号引脚连接的是主控芯片的TXD引脚)，如果单片机开发板的串口和电脑串口都是标准串口，则俩串口应该用交叉线连接。

不过现实中直通线居多，为了配合直通线的使用，在画板的时候，把主控芯片的RXD引脚连接至串口的3脚，主控芯片的TXD引脚连接至串口的2脚，这样这个开发板上的串口就不是标准串口了，即2变成TX，3变成RX，和标准串口连接时当然应该使用直连线了。

看一个开发板上的串口是标准串口还是非标准串口，最主要的还是要看原理图如何连接。

我们以DB9为例，连接线包括三种：公对母，公对公，母对母。

这三种连接线都分别有交叉线和直连线，所以总共有6中连接方式。

识别TIA/EIA568A和TIA/EIA568B标准568A：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8标准568B：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8如果你不会做网线，请看这里直连线：两水晶头都是TIA/EIA568B标准（当然个别也用TIA/EIA568A，也有使用这类做法ping不通的情况建议使用568B）。

交叉线：网线一个头为TIA/EIA568A，另一头为TIA/EIA568B（随便哪头插入设备都行）。

使用直连线的情况：PC－集线器、集线器－集线器、集线器－交换机、交换机－路由器。

使用交叉线的情况：PC－PC、集线器－集线器、集线器的级连口－级连口、交换机－交换机、路由器－路由器。

交叉线序交叉线(级连线,堆叠线)以水晶头平面向上,从左向右的顺序线头A 线头B1 橙白----> 1 绿白2 橙----> 2 绿3 绿白----> 3 橙白4 蓝----> 4 蓝5 蓝白----> 5 蓝白6 绿----> 6 橙7 棕白----> 7 棕白8 棕----> 8 棕和直连线相比,就是1-3,2-6互换简要做法,A头按直连线做法,B头如下:1.夹线,将四对线分开,顺序为绿,蓝,橙,棕2.将蓝,橙两对线中的白线互换,线序理顺3.水晶头平放,线插入,用夹线钳做完测线仪闪烁顺序灯:2,1,3,4根据连接的两个端口情况进行判断，如果两个端口的类型是一样的，就使用交叉线，如果两个端口类型不同，则使用直连线。

例如交换机与交换机的端口是一样的，那则应该逆反使用交叉线，交换机与计算机相连，端口类型不一样则应使用直连线电缆内有8根电线，分为4对，每一对就是一对双绞线，依次为：(橙白，橙);(绿白，绿);(蓝白，蓝);(棕白，棕)568A的排线顺序从左到右依次为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

交叉线与直通线所谓交叉线就是指两头线序不一样的线，直通线用来链接两台不同的设备，而交叉线怎用来直接链接相同的设备（如两台主机直连，相互通信），交叉线的做法是将原来直通线的线序1和3对调，2和6对调一端T568A 白绿绿白橙蓝白蓝橙白棕棕一端T568B 白橙橙白绿蓝白蓝绿白棕棕交叉线主要用于连接两台集线器、两台交换机或两台计算机直通线用于交换机连接路由器交换机和交换机之间也可以交叉线一般用在两台电脑通过网卡组网，因为有发射和接收，所以要调换一下位置，不然你发射他也发射，你接收他也接收怎么搞，所以换一下，你的发射接到他的接收，你的接收接他的发射，就样就行了交叉线与直通线的做法和用途交叉线直通线交叉线与直通线直通线：又叫正线或标准线，两端采用568B做线标准，注意两端都是同样的线序且一一对应。

具体的线序制作方法是：双绞线夹线顺序是两边一致，统一都是：1、白橙、2、橙、3、白绿、4、蓝、5、白蓝、6、绿、7、白棕、8、棕。

注意两端都是同样的线序且一一对应。

这就是100M网线的做线标准，即568B标准，也就是我们平常所说的正线或标准线、直通线。

直通线应用最广泛，不同设备之间,比如路由器和交换机、PC和交换机等。

交叉线：又叫反线，线序按照一端568B，一端568A的标准排列好线序，并用RJ45水晶头夹好。

具体的线序制作方法是：一端采用568B（即白橙，橙，白绿，蓝，白蓝，绿，白棕，棕的顺序）做线标准不变，另一端在这个基础上将这八根线中的1,3号线和2,6号线互换一下位置，这时网线的线序就变成了：1、白绿、2、绿、3、白橙、4、蓝、5、白蓝、6、橙、7、白棕、8、棕（即正线的1，3和2，6位分别对调），即568A标准。

这样交叉线就做好了。

交叉线一般用于相同设备的连接,比如路由和路由电脑和电脑之间；现在的很多也支持直通线了,但建议还是使用交叉线。

交叉线主要用于：PC-PC:交叉线HUB-HUB普通口:交叉线HUB-HUB级连口-级连口：交叉线HUB-SWITCH:交叉线SWITCH-SWITCH:交叉线ROUTER-ROUTER:交叉线PC-ROUTER（以太网接口）：交叉线制作步骤如下：步骤 1：利用斜口错剪下所需要的双绞线长度，至少 0.6米，最多不超过 100米。

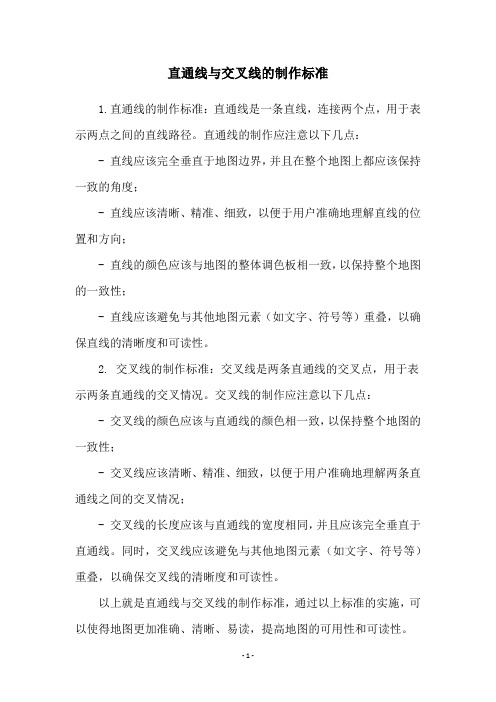

直通线与交叉线的制作标准
