直通线交叉线制作测试

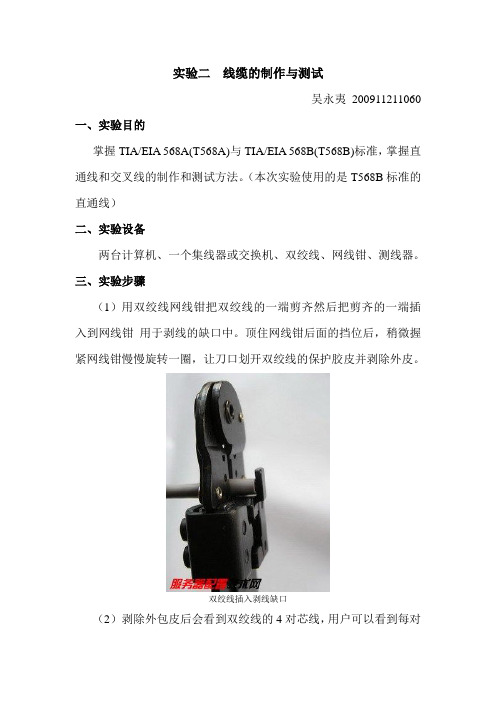

实验二线缆的制作与测试吴永夷200911211060 一、实验目的掌握TIA/EIA 568A(T568A)与TIA/EIA 568B(T568B)标准，掌握直通线和交叉线的制作和测试方法。

（本次实验使用的是T568B标准的直通线）二、实验设备两台计算机、一个集线器或交换机、双绞线、网线钳、测线器。

三、实验步骤（1）用双绞线网线钳把双绞线的一端剪齐然后把剪齐的一端插入到网线钳用于剥线的缺口中。

顶住网线钳后面的挡位后，稍微握紧网线钳慢慢旋转一圈，让刀口划开双绞线的保护胶皮并剥除外皮。

双绞线插入剥线缺口（2）剥除外包皮后会看到双绞线的4对芯线，用户可以看到每对芯线的颜色各不相同。

将绞在一起的芯线分开，按照橙白、橙、绿白、蓝、蓝白、绿、棕白、棕的颜色一字排列，并用网线钳将线的顶端剪齐。

（3）按照上述线序排列的每条芯线分别对应RJ-45插头的1、2、3、4、5、6、7、8针脚，如下图所示。

（4）使RJ-45插头的弹簧卡朝下，然后将正确排列的双绞线插入RJ-45插头中。

在插的时候一定要将各条芯线都插到底部。

由于RJ-45插头是透明的，因此可以观察到每条芯线插入的位置。

（5）将插入双绞线的RJ-45插头插入网线钳的压线插槽中，用力压下网线钳的手柄，使RJ-45插头的针脚都能接触到双绞线的芯线。

（6）完成双绞线一端的制作工作后，按照相同的方法制作另一端即可。

注意双绞线两端的芯线排列顺序要完全一致。

（7）在完成双绞线的制作后，使用测试仪对网线进行测试。

四、实验感想这次实验没有参加，从网上找了一个制作双绞线的图文教程，结合同学的实验报告学习了一下，对双绞线制作有了一个大致的印象。

实验项目直通网线和交叉网线的制作
实验日期 2021 年 10 月 11 日（星期一第 1-2 节）
实验成绩
一、目的和要求（目的要明确，抓住重点，符合实验指导书中的要求）
(1)熟悉T568A、T568B标准网线的线序；
(2)掌握网络直通电缆、交叉电缆的制作步骤，为以后构建计算机局
域网打下基础；
(3)直通与交叉网线的连通性测试。

二、实验内容（用最简练的语言反映实验的内容）
直通线主要用于交换机（或者集线器Hub）Uplink口来连接另一台交换机（或者集线器Hub）的普通端口，或者交换机普通端口连接网卡。

交叉线主要用于交换机（或者集线器Hub）普通端口连接到交换机（或者集线器Hub）普通端口，或者网卡连接网卡。

三、实验过程及分析（依据何种内容、操作方法进行实验，要写明需要经过哪几个步骤来实现其操作）
（1）挑选双绞线大约长50厘米左右
（2）利用压线钳将双绞线两端外皮剥去2-3厘
米。

实验一双绞线的制作和测试【实验目的】1.掌握网络双绞线中直通线的制作方法2.掌握网络双绞线中交叉线的制作方法3.掌握网络连通性的测试方法【实验要求】1.按照T568A、T568B规范标准制作2.摸索并掌握双绞线理序、整理的要领，尽可能总结出技巧3.用测线仪测试线路导通情况并记录，完成实验报告【实验基础知识】网线常用的有：双绞线、同轴电缆、光纤等。

双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（ＳＴＰ）和非屏蔽双绞线（ＵＴＰ）。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（ＵＴＰ -Unshielded Twisted pair ）作为布线的传输介质来组网。

双绞线由８根不同颜色的线分成４对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。

在ＥＩＡ／ＴＩＡ－５６８标准中，将双绞线按电气特性区分为：三类、四类、五类线。

网络中最常用的是超五类线，目前已有六类以上的。

ＵＴＰ网线由一定长度的双绞线和ＲＪ４５水晶头组成。

做好的网线要将ＲＪ４５水晶头接入网卡或ＨＵＢ等网络设备的ＲＪ４５插座内。

相应地ＲＪ４５插头座也区分为三类或五类电气特性。

ＲＪ４５水晶头由金属片和塑料构成，制作网线所需要的ＲＪ一４５水晶接头前端有８个凹槽，简称“8 P”（ Position ，位置）。

凹槽内的金属触点共有８个。

特别需要注意的是ＲＪ４５水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是１～８，序号对于网络连线非常重要，不能搞错。

一、两种线序标准：EIA/TIA-568-A标准，简称T568AEIA/TIA-568-A其双绞线的排列顺序为：白绿，绿，白橙，兰，白兰，橙，白棕，棕。

依次插入RJ－45头的1~8号线槽中。

EIA/TIA-568-B标准，简称T568BEIA/TIA-568-B其双绞线的排列顺序为：白橙，橙，白绿，兰，白兰，绿，白棕，棕。

依次插入RJ－45头的1~8号线槽中。

二、两种网线制作方法：直通线：双绞线两边都按照 EIAT/TIA 568B 标准连接水晶头。

实验一 RJ-45接口连线实验【实验目的】1)学会制作两种类型的RJ-45接头直通线、交叉线。

2)掌握使用双绞线作为传输介质的网络连接方法。

【实验环境】具有RJ-45接口网卡的计算机、5类双绞线、水晶头、压线钳、测线器。

【实验重点及难点】重点：学习双绞线识别、制作、测试器的使用。

难点：掌握制作正确双绞线的方法。

【实验指导】RJ-45连接器包括一个插头和一个插孔（或插座）。

插孔安装在机器上，而插头和连接导线（现在最常用的就是采用无屏蔽双绞线的5类线）相连。

EIA/TIA制定的布线标准规定了8根针脚的编号。

如果看插孔，使针脚接触点在上方，那么最左边是①，最右边是⑧（见下图）。

①②③④⑤⑥⑦⑧如果看插头，将插头的末端面对眼睛，而且针脚的接触点插头的在下方，那么最左边是①，最右边是⑧（见下图）。

①②③④⑤⑥⑦⑧在10 /兆比秒和100 Mb/s以太网中只使用两对导线。

也就是说，只使用4根针脚。

那么我们应当将导线连接到哪4根针脚呢？按照T568B（T568A）的标准制作双绞线。

T568B和T568A为美国电子电气工程师协会（EIA/TIA）两种双绞线制作标准。

其中T568B标准在以太网中应用较广泛。

T568A和T568B的管脚编号T568B线序Straight-Through Cable（直通线）：双绞线线缆的两端使用同一种标准，即同时采用T568B标准或同时采用T568A标准。

在10M/100M以太网中8芯只使用4芯，在1000M以太网中8芯全部使用。

Crossover Cable（交叉线）：双绞线在制作时一端采用T568B标准，另一端采用T568A 标准。

DTE 类设备：PC、路由器、交换机uplink口、HUB级联口DCE 类设备：交换机普通口、HUB普通口同类设备间相连使用交叉线方式；异类设备间相连使用直通线方式。

说明：DTE（Data Terminal Equipment）是数据终端设备，也就是具有一定的数据处理能力以及发送和接收数据能力的设备。

南昌理工学院Nanchang Institute of Technology课程实训报告系部：计算机信息工程专业：计算机科学与技术班级： 13级计算机科学与技术（1）班实训课程：计算机网络技术实训项目名称：交叉线和直通线的制作指导教师：辛文分组成员：实训地点：实验楼311实训日期： 2015年12月21日～2015年12月25日计算机信息工程学院2015年12月目录一、实训目的： ..................................................... 错误！未定义书签。

二、实训环境.......................................................... 错误！未定义书签。

三、实训内容： ..................................................... 错误！未定义书签。

四、实训步骤： ..................................................... 错误！未定义书签。

五、实训总结： ..................................................... 错误！未定义书签。

六、实训思考题 ..................................................... 错误！未定义书签。

七、运行结果分析说明 ......................................... 错误！未定义书签。

八、实训心得.......................................................... 错误！未定义书签。

网线的制作在以双绞线作为传输介质的网络中，跳线的制作与测试非常重要。

对于小型网络而言，网线连接着集线设备与计算机；对于大中型网络而言；网线既连接着信息插座与计算机，也连接着集线设备与跳线设备及跳线板。

实验一、制作网线并测试连通性一、实验目的：①掌握网线的制作和测试方法。

②了解双绞线和水晶头的组成结构以及多功能压线钳的使用方法。

二、实验内容：用五类双绞线制作网线并测试其连通性。

三、实验条件：硬件：多功能压线钳、五类双绞线、RJ-45水晶头、网线测试仪。

四：实验步骤：㈠、交叉网线的制作1：剪线。

先剪1m~2m长的网线，然后将其两端的灰色绝缘外皮各剥除2cm~3cm(如下图剪法)。

2：拨线。

将线的一端拨成图“T568A”所示的一排线3：将双绞线剪齐。

将线捏紧，再将其剪齐（切记），如下图所示 。

4；拨线，将双绞线剪齐。

将线的另一端拨成图“T568B ”所示的一排线。

重复操作3，将线剪齐。

5：插线和压线用手把线和水晶头捏紧，切忌不要让线从水晶头中滑出，然后将水晶头送入多功能压线钳口压线(如下图所示)。

压紧后再拉一下五类双绞线，若是紧的则说明已压好了，否则重复上述操作。

6，测试。

将线的两头分别网线测试仪的插孔中（如下图所示），然后将开关（箭头所示）打开即可检测。

㈡、直通网线的制作直通网线的制作和交叉网线的制作方法是一样的，只是直通网线的两端都采用“T568B”方式装上水晶头。

另外在测试其连通性时，若指示灯亮，12345678灯依次对应亮起则说明该网线是连通的，否则需修改(首先检查排线的顺序是否正确，再检查线两端是否剪整齐。

此法前提条件是可将水晶头从线上卸下来)或重新制作。

五、实验结果及小结。

在剪网线时，一定要将线剪整齐。

另外五类双绞线也可不必按以上的颜色顺序排列，只要排列顺序符合网线使用要求即可。

六、实验心得体会通过这次试验让我亲身体会到实践的快感，让我明白了实践的必要性。

实验时，我以为把双绞线的绝缘皮剥开一些就可以使双绞线和水晶头有着更良好的接触，却没想到这是画蛇添足。

水晶头和双绞线的连接是通过水晶头上的铜片将线紧紧掐住以至于铜片和铜丝线紧密接触，我没考虑到这个原理以致于我后来又多花了些时间去修改（主要原因是没将剥出的铜丝弄直）。

制作网线实验报告一、实验目的。

本实验旨在通过制作网线的过程，加深学生对网线结构和连接原理的理解，提高学生的动手能力和实验操作技能。

二、实验原理。

网线是计算机网络中用于连接终端设备和网络设备的通信线缆，其主要作用是传输数据信号。

网线通常由四对线芯组成，分别为蓝/蓝白、橙/橙白、绿/绿白、棕/棕白。

根据不同的需求，网线可以制作成直通线或交叉线。

直通线用于连接不同类型的设备，如连接计算机和交换机；而交叉线用于连接相同类型的设备，如连接计算机和计算机、交换机和交换机。

三、实验材料。

1. 网线。

2. 网线压线钳。

3. 网线测试仪。

4. 网线接头。

5. 剥线钳。

6. 隔离剂。

7. 网线测试仪。

四、实验步骤。

1. 准备工作。

将实验所需材料准备齐全，确保工作台面整洁。

2. 网线剥皮。

使用剥线钳将网线两端的外皮剥去约5厘米，露出内部的四对线芯。

3. 线芯排序。

将四对线芯按照标准顺序排列，即蓝/蓝白、橙/橙白、绿/绿白、棕/棕白。

4. 压线。

将线芯依次插入网线接头中，并使用网线压线钳将其固定在接头内部。

5. 测试。

使用网线测试仪对制作好的网线进行测试，确保连接质量良好。

六、实验注意事项。

1. 制作网线时，要注意线芯的顺序和长度，确保连接的准确性和稳定性。

2. 在使用压线钳时，要小心操作，避免对线芯造成损坏。

3. 在使用网线测试仪时，要按照仪器说明书正确操作，确保测试结果准确可靠。

七、实验结果与分析。

经过实验，我们成功制作了一根直通网线，并通过测试仪对其进行了测试。

测试结果显示，网线连接良好，符合标准要求。

八、实验结论。

通过本次实验，我们深入了解了网线的结构和制作原理，掌握了网线的制作方法和注意事项，提高了我们的动手能力和实验操作技能。

九、实验感想。

本次实验让我们对网线有了更深入的了解，也提高了我们的动手能力。

在未来的学习和工作中，我们将能更加熟练地制作和使用网线，为网络连接提供更好的支持。

十、参考文献。

暂无。

十一、附录。

实验 双绞线的制作与测试实验目的1、认识和熟练应用网线制作的专用工具。

2、进一步了解网络硬件的组成及各部之间的关系。

3、掌握双绞线中直通线、交叉线的制作方法。

学会使用专业测线工具检测制作好的双绞线 的各种性能参数。

4、探索 Fluke 专业网络测试仪的使用，掌握影响线缆质量的几个主要因素。

实验环境双绞线线，水晶头，PC 机两台，交换机一台，普通测线仪，Fluke 专业测线仪。

实验原理双绞线线分为屏蔽双绞线和非屏蔽双绞线,非屏蔽双绞线内有 4 对（8 根）铜丝线,每对 铜线绞合在一起用以降低线对之间的串扰。

每一条铜线都裹着不同颜色的塑料绝缘体,是最 常用的局域网使用的网络介质，直径小,价格低廉,安装十分方便。

基于双绞线连接的以太网 网卡使用 RJ-45 接口，共有 8 个引脚对应于双绞线的 8 根线。

对于常用的 10Base-T 和 100M-Tx 以太网而言，PC 机网卡上的 8 个引脚中，1,2 引脚用于发数据，3,6 引脚用于收数据。

此外， 1,3 引脚使用高电平，2,6 引脚使用低电平。

两个设备如果使用以太网双绞线连接，某一根线 的一端连接到高电平发送数据的引脚，另一端必须连接到高电平接收数据的引脚。

由于集线 器，交换机等设备使用与 PC 机相反的引脚发收策略，即 1,2 引脚收，3,6 引脚发，所以主机 和交换机之间的连线两端顺序一致，这种线称为直通线。

而主机与主机之间用双绞线直连， 需要将一端连接引脚 1，2 的线连与另一端的 3,6 引脚，这种线成为交叉线。

一般来说，直通线用于不同类型设备之间的连接，如主机-交换机之间，主机-集线器之 间。

交叉线用于相同或相近的设备之间的连接，如主机-主机之间，交换机-交换机之间，主 机-路由器之间。

由于部分设备具有引脚收发自适应功能，即能够根据对方的收发引脚确定 自身的收发引脚。

这类设备之间的连线使用直通线和交叉线均可正常通信。

直通线两头都使用 T568B，而交叉线一头使用 T568B，一头使用 T568A。
