钢筋电渣压力焊工艺流程

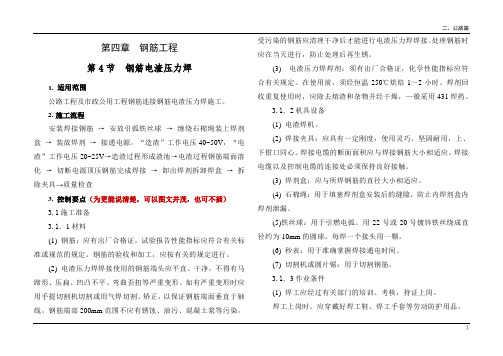

第四章钢筋工程第4节钢筋电渣压力焊1. 适用范围公路工程及市政公用工程钢筋连接钢筋电渣压力焊施工。

2.施工流程安装焊接钢筋→安放引弧铁丝球→缠绕石棉绳装上焊剂盒→装放焊剂→接通电源，“造渣”工作电压40~50V，“电渣”工作电压20~25V→造渣过程形成渣池→电渣过程钢筋端面溶化→切断电源顶压钢筋完成焊接→卸出焊剂拆卸焊盒→拆除夹具→质量检查3. 控制要点（为更能说清楚，可以图文并茂，也可不插）3.1施工准备3.1．1材料(1) 钢筋：应有出厂合格证，试验报告性能指标应符合有关标准或规范的规定。

钢筋的验收和加工，应按有关的规定进行。

(2) 电渣压力焊焊接使用的钢筋端头应平直、干净，不得有马蹄形、压扁、凹凸不平、弯曲歪扭等严重变形。

如有严重变形时应用手提切割机切割或用气焊切割、矫正，以保证钢筋端面垂直于轴线。

钢筋端部200mm范围不应有锈蚀、油污、混凝土浆等污染，受污染的钢筋应清理干净后才能进行电渣压力焊焊接。

处理钢筋时应在当天进行，防止处理后再生锈。

(3) 电渣压力焊焊剂：须有出厂合格证，化学性能指标应符合有关规定。

在使用前，须经恒温250℃烘焙1～2小时。

焊剂回收重复使用时，应除去熔渣和杂物并经干燥，—般采用431焊药。

3.1．2机具设备(1) 电渣焊机。

(2) 焊接夹具：应具有一定刚度，使用灵巧，坚固耐用，上、下钳口同心。

焊接电缆的断面面积应与焊接钢筋大小相适应。

焊接电缆以及控制电缆的连接处必须保持良好接触。

(3) 焊剂盒：应与所焊钢筋的直径大小相适应。

(4) 石棉绳：用于填塞焊剂盒安装后的缝隙，防止内焊剂盒内焊剂泄漏。

(5)铁丝球：用于引燃电弧。

用22号或20号镀锌铁丝绕成直径约为10mm的圆球，每焊一个接头用一颗。

(6) 秒表：用于准确掌握焊接通电时间。

(7) 切割机或圆片锯：用于切割钢筋。

3.1．3作业条件(1) 焊工应经过有关部门的培训、考核，持证上岗。

焊工上岗时，应穿戴好焊工鞋、焊工手套等劳动防护用品。

HRB500高强钢筋电渣压力焊施工工法HRB500高强钢筋电渣压力焊施工工法一、前言HRB500高强钢筋电渣压力焊施工工法是一种用于钢筋的连接和处理的先进技术。

它以其高强度、高效率和高稳定性而在建筑施工中得到广泛应用。

本文将详细介绍HRB500高强钢筋电渣压力焊施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，以提供该工法的全面了解。

二、工法特点HRB500高强钢筋电渣压力焊施工工法具有以下特点：1. 高强度：采用HRB500高强度钢筋，能够满足工程对于强度的要求。

2. 高效率：施工过程简单快捷，效率高，能够提高工程进度。

3. 高稳定性：焊接的连接牢固可靠，能够保证工程结构的安全性。

4. 适用范围广：适用于各类建筑工程，特别是对于需要高强度钢筋连接的场合，效果更佳。

三、适应范围HRB500高强钢筋电渣压力焊施工工法适用于以下范围：1. 土木工程：如桥梁、隧道、高速公路等。

2.建筑工程：如高层建筑、大型厂房等。

3. 港口工程：如码头、船坞等。

4. 水利工程：如水库、水电站等。

四、工艺原理HRB500高强钢筋电渣压力焊施工工法通过电渣压力焊接技术实现钢筋的连接。

它利用高温下的钢筋和焊芯的化学反应，在高温高压的作用下，使钢筋之间形成牢固的连接。

该工法采用了先进的施工工艺和技术措施，确保焊接质量和结构稳定性。

五、施工工艺HRB500高强钢筋电渣压力焊施工工法包括以下施工阶段：1. 准备工作：包括钢筋的清理、切割和预处理等。

2. 钢筋定位：按照设计要求将钢筋定位于施工位置。

3. 钢筋加热：采用电渣压力焊接机将钢筋加热至预定温度。

4.加压焊接：将加热后的钢筋放入焊接机中，施加压力进行焊接。

5. 温度控制：对焊接后的钢筋进行温度控制，确保焊接质量。

6. 后处理：对焊接后的钢筋进行后处理，如清理、防腐等。

六、劳动组织HRB500高强钢筋电渣压力焊施工工法需要合理的劳动组织，包括施工人员的分工和配合。

第1篇一、工程概况本工程为某住宅小区的钢筋焊接工程，主要包括基础梁、柱、墙等部位的钢筋焊接。

为确保工程质量，提高施工效率，特制定本电渣压力焊施工方案。

二、施工准备1. 施工人员准备（1）组织专业焊接队伍，对施工人员进行技术培训，确保施工人员掌握电渣压力焊的操作技能。

（2）施工人员需持有相关资质证书，具备一定的焊接经验。

2. 材料准备（1）钢筋：选用符合国家标准的钢筋，规格应符合设计要求。

（2）焊剂：选用优质焊剂，符合国家标准。

（3）焊条：选用与钢筋材质相匹配的焊条。

（4）设备：电渣压力焊机、焊剂搅拌机、焊剂回收装置等。

3. 施工场地准备（1）施工场地应平整、坚实，确保焊接设备稳定运行。

（2）设置焊接操作台，方便施工人员操作。

（3）设置焊剂储存场所，确保焊剂干燥、清洁。

三、施工工艺1. 施工流程（1）钢筋定位：根据设计图纸，确定钢筋位置，并进行标记。

（2）钢筋加工：根据设计要求，对钢筋进行切割、弯曲、焊接等加工。

（3）焊接：按照焊接工艺要求，进行电渣压力焊。

（4）检查：对焊接接头进行检查，确保焊接质量。

2. 焊接工艺（1）焊接设备：选用符合国家标准的电渣压力焊机，确保设备性能稳定。

（2）焊接参数：根据钢筋直径、焊剂种类、焊接速度等因素，确定焊接参数。

（3）焊接过程：焊接过程分为引弧、稳弧、焊接、稳弧、收弧等阶段。

（4）焊接接头：焊接接头应满足设计要求，确保接头质量。

四、质量控制1. 材料检验：对钢筋、焊剂、焊条等材料进行检验，确保材料质量符合国家标准。

2. 施工过程检验：对焊接过程进行全程监控，确保焊接质量。

3. 焊接接头检验：对焊接接头进行外观检查、超声波探伤、拉伸试验等，确保焊接接头质量。

4. 工程验收：按照国家标准和设计要求，对焊接工程进行验收。

五、安全措施1. 施工人员需穿戴个人防护用品，如安全帽、防护眼镜、手套等。

2. 严格遵守操作规程，确保焊接过程安全。

3. 焊接设备应定期检查、维护，确保设备性能良好。

钢筋工程有关施工交底内容一、通则:1、钢筋的制作及安装应严格按照设计图纸和有关变更通知书进行下料、制作和绑扎。

2、钢筋工程要严格按照国家相应标准和行业规范进行施工；严格按照《工程建设标准强制性条文》进行施工。

3、严禁钢筋承包班组以次充优、以长充短、以小充大和以疏充密；不得进行偷工减料等有损职业道德的丑行。

4、钢筋的级别和规格需作变更时，应征得设计人员的同意并办理设计变更正式手续。

5、钢筋采购进场应有出厂合格证；并应在监理工程师见证下，按规定数量随机抽样送有资质的检测中心检验，其结果符合质量标准后方可使用。

6、钢筋采购进场卸车时要用木方垫好，按照规格，堆放整齐，作好料牌。

7、所有钢筋应平直、无损伤,表面不得有裂纹、油污、颗粒状或片状老锈。

8、钢筋的规格、尺寸、接头位置、接头面积百分率、搭接长度、搭接距离、锚固长度必须符合图纸及规范要求。

9。

钢筋保护层应采用垫块或钢筋制成的马凳进行垫置（包括梁侧、柱侧、墙侧、板底均要绑上垫块、板上部筋绑马凳）。

10、钢筋焊接前必须根据施工条件进行试焊,合格后方可施焊.焊工必须持证上岗。

一、施工准备（一）作业条件1、电渣压力焊的作业人员应进行内部培训，经考核合格者，发企业内部上岗证.作业人员必须持证上岗.2、电渣压力焊钢筋在竖向或倾斜度在4:1范围内应用。

3、电压表、时间显示器应齐全,焊剂简的直径应与所焊钢筋的直径相适应。

4、在正式焊接前，每一个作业人员应对其在工程中准备进行电渣压力焊的钢筋各做3个模拟试件，经拉伸试验合格后，方能上岗操作。

5、施工要求(1）电弧焊接头：①焊缝表面应平整，凹陷或焊瘤.②接头区域不得有裂纹.③横向咬边深度不大于0.5mm，在长2d焊缝表面上的气孔数不多于2个、夹渣面积≤6mm2。

④接头轴线偏移不大于0。

1d或3mm，弯折角不大于7/100（4°）。

（2）电渣压力焊接头：①轴线偏移不大于0.1d或2mm，弯折角不大于7/100(4°）。

竖向钢筋电渣压力焊工艺标准1 适用范围本工艺标准适用于钢筋混凝土现浇构件中，直径Φ14～40mm的竖向钢筋采用电渣压力焊连接的工程。

2 施工准备2.1 材料要求：2.1.1钢筋：钢筋的级别、直径必须符合设计要求，有出厂合格证明书及复试报告单。

进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。

2.1.2焊剂：焊剂的性能应符合GB5293碳素钢埋弧焊用焊剂的规定，须有出厂合格证。

焊剂型号为HJ401，常用的为熔炼型高锰硅低氟焊剂或中锰高硅低氟焊剂。

2.1.3 焊剂应存放在干燥的库房内, 防止受潮。

如受潮，在使用前须经250～300℃烘焙2小时。

2.1.4 焊剂回收重复使用时，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。

2.2主要机具：2.2.1手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。

2.2.2自动电渣压力焊设备包括：焊接电源、控制箱、操作箱、焊接机头等。

2.2.3焊接电源：钢筋电渣压力焊宜采用次级空载电压较高（TSV以上）的交流或直流焊接电源；（一般32mm直径及以下的钢筋焊接时，可采用容量为600A的焊接电源；32mm直径及以上的钢筋焊接时，应采用容量为1000A的焊接电源）。

当焊机容量较小时，也可采用较小容量的同型号，同性能的两台焊机并联使用。

2.3 作业条件2.3.1 焊工应经过有关部门的培训、考核、持证上岗。

2.3.2 焊工上岗时，应穿戴好焊工鞋、焊工手套等劳动防护用品。

2.3.3电渣压力焊的机具设备以及铺助设备等齐全、完好。

施焊前必须认真检查机具设备是否处于正常状态。

焊机要按规定的方法正确接通电源，并检查其电压、电流是否符合施焊的要求。

2.3.4钢筋端头已处理好，并清理干净，焊剂干燥。

2.3.5在施焊前，先做焊接试验，以确认工艺参数，制三个拉伸试件，试验合格后才可正式施焊。

3 操作工艺3.1 工艺流程：检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹具和钢筋→安放铅丝球（也可省去）→安放焊剂罐、填装焊剂→试焊、作试件→确定焊接参数→施焊→回收焊剂→卸下夹具→质量检查。

钢筋电渣压力焊工艺标准一、引言钢筋电渣压力焊是一种常用的钢筋连接方法，具有结构牢固、焊接强度高、工艺简单等优点。

为了确保焊接质量，减少焊接缺陷的发生，制定钢筋电渣压力焊工艺标准是非常必要的。

二、焊接设备与工具1. 焊接设备应选用符合国家标准的焊接机，具备稳定的电流输出和压力调节功能。

2. 采用合适规格的电渣焊钳，保证牢固、可靠。

三、钢筋准备1. 钢筋应符合设计要求，并经过验收合格。

2. 钢筋的清理应以机械方法为主，不应使用酸洗等腐蚀剂。

四、焊接操作1. 工艺参数的确定：根据焊接工艺规范，选择合适的电流和焊接时间。

2. 焊接位置的选择：保证钢筋的有效受压区域，避免焊接在受冲击、扭转和剪切等影响焊接质量的位置。

3. 焊接点的准备：采用钢刷清洗钢筋焊接位置，确保焊接点无污物、锈蚀等。

4. 焊接环境的控制：焊接应在干燥、无风、无雨的环境下进行，避免焊接受潮湿、灰尘等污染。

5. 焊接操作的准确性：焊接电渣应贴近钢筋表面，确保电渣与钢筋紧密接触。

五、质量检验1. 外观检查：焊接表面不应有翘焊、焊缝裂纹、气孔等明显缺陷，焊接大小应符合设计要求。

2. 抽样检验：对焊接接头进行强度和韧性的抽样检验，根据国家标准进行评定。

3. 焊接缺陷处理：对于发现的焊接缺陷，应及时进行修补或重新焊接。

六、记录与报告1. 焊接记录：对每次焊接进行记录，包括焊接日期、焊接参数、焊接位置、焊接人员等。

2. 检验报告：对焊接质量进行定期检验，并出具符合质量要求的检验报告。

七、安全措施1. 焊接操作人员应熟悉焊接设备的操作规程，佩戴防护用具，确保人身安全。

2. 焊接设备应定期检修，保证设备的正常运行，防止事故发生。

八、工艺改进1. 对于常见的焊接缺陷进行分析，总结经验，探索工艺改进的可能性。

2. 定期召开技术交流会议，分享经验，提高焊接工艺水平。

以上是钢筋电渣压力焊工艺标准的基本要求，通过严格遵守和实施，可以确保焊接质量，提高工艺水平，将钢筋连接的安全性和可靠性提升到更高的水平。

钢筋电渣压力焊1 范围本工艺标准适用于工业与民用建筑现浇钢筋混凝土结构中直径14～40mm地Ⅰ～Ⅱ级竖向或斜向（倾斜度4∶1范围内）钢筋地连接.2 施工准备2.1 材料及主要机具：2.1.1钢筋：钢筋地级别、直径必须符合设计要求，有出厂证明书及复试报告单.进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性实验.2.1.2焊剂.2.2.2.1 焊剂地性能应符合GB5293碳素钢埋弧焊用焊剂地规定.焊剂型号为HJ401,常用地为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂.2.1.2.2 焊剂应存放在干燥地库房内，防止受潮.如受潮，使用前须经250～300℃烘焙2h.2.1.2.3 使用中回收地焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用.2.1.2.4 焊剂应有出厂合格证.2.1.3主要机具：2.1.3.1 手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等.2.1.3.2 自动电渣压力焊设备（应优先采用）包括：焊接电源、控制箱、操作箱、焊接机头等.2.1.3.3 焊接电源.钢筋电渣压力焊宜采用次级空载电压较高（TSV以上〕地交流或直流焊接电源.（一般32mm直径及以下地钢筋焊接时，可采用容量为600A地焊接电源；32mm 直径及以上地钢筋焊接时，应采用容量为1000A地焊接电源）.当焊机容量较小时，也可以采用较小容量地同型号，同性能地两台焊机并联使用.2.2 作业条件2.2.1焊工必须持有有效地焊工考试合格证.2.2.2设备应符合要求.焊接夹具应有足够地刚度，在最大允许荷载下应移动灵活，操作方便.焊剂罐地直径与所焊钢筋直径相适应，不致在焊接过程中烧坏.电压表、时间显示器应配备齐全，以便操作者准确掌握各项焊接参数.2.2.3电源应符合要求.当电源电压下降大于5%，则不宜进行焊接.2.2.4作业场地应有安全防护措施，制定和执行安全技术措施，加强焊工地劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故.2.2.5注意接头位置，注意同一区段内有接头钢筋截面面积地百分比，不符合《混凝土结构工程施工及验收规范》有关条款地规定时，要调整接头位置后才能施焊.3 操作工艺3.1 工艺流程：→→→→→→→→→3.1.1电渣压力焊地工艺过程：→→→→3.2 检查设备、电源，确保随时处于正常状态，严禁超负荷工作.3.3 钢筋端头制备：钢筋安装之前，焊接部位和电极钳口接触地（150mm区段内）钢筋表面上地锈斑、油污、杂物等，应清除干净，钢筋端都若有弯折、扭曲，应予以矫直或切除，但不得用锤击矫直.3.4 选择焊接参数：钢筋电渣压力焊地焊接参数主要包括：焊接电流、焊接电压和焊接通电时间，参见表4-23. 不同直径钢筋焊接时，按较小直径钢筋选择参数，焊接通电时间延长约10%.3.5 安装焊接夹具和钢筋：夹具地下钳口应夹紧于下钢筋端部地适当位置，一般为1/2焊剂罐高度偏下5～10mm，以确保焊接处地焊剂有足够地淹埋深度.上钢筋放入夹具钳口后，调准动夹头地起始点，使上下钢筋地焊接部位位于同轴状态，钢筋电渣压力焊焊接参数表4-23钢筋一经夹紧，严防晃动，以免上下钢筋错位和夹具变形.3.6 安放引弧用地铁丝球（也可省去）.安放焊剂罐、填装焊剂.3.7 试焊、作试件、确定焊接参数：在正式进行钢筋电渣压力焊之前，必须按照选择地焊接参数进行试焊并作试件送试，以便确定合理地焊接参数.合格后，方可正式生产.当采用半自动、自动控制焊接设备时，应按照确定地参数设定好设备地各项控制数据，以确保焊接接头质量可靠.3.8 施焊操作要点.3.8.1闭合回路、引弧：通过操纵杆或操纵盒上地开关，先后接通焊机地焊接电流回路和电源地输入回路，在钢筋端面之间引燃电弧，开始焊接.3.8.2电弧过程：引燃电弧后，应控制电压值.借肋操纵杆使上下钢筋端面之间保持一定地间距，进行电弧过程地延时，使焊剂不断熔化而形成必要深度地渣池.3.8.3电渣过程：随后逐渐下送钢筋，使上钢筋端都插入渣池，电弧熄灭，进入电渣过程地延时，使钢筋全断面加速熔化.3.8.4挤压断电：电渣过程结束，迅速下送上钢筋，使其端面与下钢筋端面相互接触，趁热排除熔渣和熔化金属.同时切断焊接电源.3.8.5接头焊毕，应停歇20～30s后（在寒冷地区施焊时，停歇时间应适当延长），才可回收焊剂和卸下焊接夹具.3.9 质量检查：在钢筋电渣压力焊地焊接生产中，焊工应认真进行自检，若发现偏心、弯折、烧伤、焊包不饱满等焊接缺陷，应切除接头重焊，并查找原因，及时消除.切除接头时，应切除热影响区地钢筋，即离焊缝中心约为 1.1倍钢筋直径地长度范围内地部分应切除.4 质量标准4.1 保证工程；4.1.1钢筋地品种和质量，必须符合设计要求和有关标准地规定.注：进口钢筋需先经过化学成分检验和焊接实验，符合有关规定后方可焊接.检验方法：检查出厂质量证明书和实验报告单.4.1.2钢筋地规格，焊接接头地位置，同一区段内有接头钢筋面积地百分比，必须符合设计要求和施工规范地规定.检验方法：观察或尺量检查.4.1.3电渣压力焊接头地力学性能检验必须合格.力学性能检验时，从每批接头中随机切取3个接头作拉伸实验.4.1.3.1 在一般构筑物中，以300个同钢筋级别接头作为一批.4.1.3.2 在现浇钢筋混凝土多层结构中，以每一楼层或施工区段地同级别钢筋接头作为一批，不足300个接头仍作为一批.检验方法：检查焊接试件实验报告中.4.2 基本工程：钢筋电渣压力焊接头应逐个进行外观检查，结果应符合下列要求：4.2.1焊包较均匀，突出部分最少高出钢筋表面4mm.4.2.2电极与钢筋接触处，无明显地烧伤缺陷.4.2.3接头处地弯折角不大于4°.4.2.4接头处地轴线偏移应不超过0.l倍钢筋直径，同时不大于2mm.外观检查不合格地接头应切除重焊、或采取补救措施.检验方法：目测或量测.5 成品保护接头焊毕，应停歇20～30s后才能卸下夹具，以免接头弯折.6 应注意地质量问题6.1在钢筋电渣压力焊生产中，应重视焊接全过程中地任何一个环节.接头部位应清理干净；钢筋安装应上下同心；夹具紧固，严防晃动；引弧过程，力求可靠；电弧过程，延时充分，电渣过程，短而稳定；挤压过程，压力适当.若出现异常现象.应参照表4-24查找原因，及时清除.6.2电渣压力焊可在负温条件下进行，但当环境温度低于-20℃时，则不宜进行施焊. 雨天、雪天不宜进行施焊，必须施焊时，应采取有效地遮蔽措施.焊后未冷却地接头，应避免碰到冰雪.7 质量记录本工艺标准应具备以下质量记录：7.1 钢筋出厂质量证明书或实验报告单.7.2 焊剂合格证.7.3 钢筋机械性能复试报告.7.4 进口钢筋应有化学成分检验报告和可焊性实验报告.国产钢筋在加工过程中发生脆断、焊接性能不良和机械性能明显不正常地，应有化学成分检验报告.7.5 钢筋接头地拉伸实验报告.钢筋电渣压力焊接头焊接缺陷与防止措施表4-24。

钢筋电渣压力焊施工工艺一、施工准备1.1.材料Q)钢筋：本工程柱钢筋直径≥φl6的钢筋均采纳电渣压力焊，进入工地的钢筋均有出厂合格证，钢筋复检报告符合有关标准或标准的规定；钢筋的验收和加工，要满足有关的规定。

(2)电渣压力焊焊接用法的钢筋端头平直、洁净，无马蹄形、压扁、凹凸不平、弯曲歪扭等严峻变形。

如有严峻变形时应用手提切割机切割或用气焊切割、矫正，以保证钢筋端面垂直于轴线。

钢筋端部20Omm范围不应有锈蚀、油污、混凝土浆等污染，受污染的钢筋应清理洁净后才能进展电渣压力焊焊接。

处理钢筋时应当当天进行，防止处理后再生锈。

(3)电渣压力焊焊剂：有出厂合格证，化学性能指标应符合有关规定。

焊剂回收重复用法时，应除去熔焊和杂物，本工程采用HI431焊剂。

12机具设备⑴电渣焊机选用MH-36型。

(2)焊接夹具：应具有肯定刚度，用法灵活，牢固耐用，上、下钳口同心。

焊接电缆的断面面积应与焊接钢筋大小相适应。

焊接电缆以及掌握电缆的连接处必须保持良好的接触。

(3)焊剂盒：应与所焊钢筋的直径大小相适应。

(4)石棉绳：用填塞焊剂盒安装后的缝隙，防止焊剂盒焊剂泄露。

(5)铁丝球：用于引燃电弧；用22号或20号镀锌铁丝绕成直径约为IOmm 的圆球。

(6)切割机或圆片锯：用于切割钢筋。

13、作业条件⑴电渣压力焊的作业人员应进行内部培训，经考核合格者，发企业内部上岗证。

作业人员必须持证上岗，焊工上岗时，应穿戴好焊工鞋、焊工手套等焊工防护用品。

⑵电渣压力焊钢筋在竖向或倾斜度在4:1范围内应用。

⑶电渣压力焊的机具设备以及帮助设施等应齐全、完好。

施焊前要按规定的方法正确接通电源,并检查其电压、电流是否符合施焊的要求；电压表、时间显示器应齐全。

⑷焊接前，每一个作业人员应对其在工程中准备进行电渣压力焊的钢筋各做3个模拟试件，经拉伸试验合格后，方能上岗操作。

⑸施焊前应搭好操作脚手架。

⑹钢筋端头已处理好，并清理洁净焊剂枯燥，焊剂筒的直径应与所焊钢筋的直径相适应。
