高温高压减温减压装置

减温减压装置的相关组成介绍1.冷凝器：冷凝器是减温减压装置的关键组成部分之一，用于将高温高压流体冷却并转化为液态。

冷凝器通过传热和传质的过程将流体中的热量传递到周围环境中，使得流体温度降低到一定程度。

冷凝器通常由一系列的管道、冷却介质和换热器构成。

2.分离器：分离器用于将冷凝后的流体与残留的气体或蒸汽分离开来。

这种装置通常由一个或多个分离器组成，通过重力分离、离心力和电磁力等原理来实现流体与气体的分离。

分离器通常具有高效的分离效果和泄漏控制系统。

3.增压泵：增压泵是用于提高流体压力的设备，经常用在减温减压装置中的蒸发器中。

增压泵通过泵送作用将低压流体提升到高压，从而满足接下来的处理过程的需求。

增压泵通常由电动机、转子、泵体和控制系统等部分组成。

4.蒸发器：蒸发器是用于将流体蒸发的设备，具有将流体从液态转变为蒸汽态的功能。

在减温减压装置中，蒸发器常常与增压泵一起使用，通过降低压力和提高温度来促进蒸发过程。

蒸发器通常由一系列的管道、换热器和调节阀等部分构成。

5.控制系统：控制系统是减温减压装置的核心组成部分，用于监控和调节装置的运行状态。

控制系统通常由传感器、控制器和执行器等组件组成，通过检测流体的温度、压力和流量等参数，并通过控制器的计算和控制来调节蒸发器的压力和温度等参数。

控制系统还可以实现自动化控制和故障诊断功能。

除了上述的关键组成部分，减温减压装置还可能包括增压器、冷却水系统、废热回收系统和排放系统等辅助设备。

总之，减温减压装置的组成部分包括冷凝器、分离器、增压泵、蒸发器和控制系统等，通过这些组成部分的协同工作，可以有效地降低高温高压流体的温度和压力，保证装置的安全和稳定运行。

这些组成部分具有各自的功能和特点，需要合理地设计和选配，以满足实际处理流体的要求。

减温减压器原理一、概述减温减压器是一种用于降低高温高压气体的温度和压力的设备，通常用于化工、石油、天然气等行业中。

它通过将高温高压气体通过喷嘴或节流装置进行膨胀，使其能量转化为动能和热能，并将其温度和压力降低到需要的水平。

本文将详细介绍减温减压器的原理。

二、基本原理减温减压器的基本原理是利用熵增原理，将高温高压气体通过喷嘴或节流装置进行膨胀，使其能量转化为动能和热能，并将其温度和压力降低到需要的水平。

三、喷嘴式减温减压器1. 喷嘴式减温减压器的结构喷嘴式减温减压器由进口管道、喷嘴、扩散段和出口管道组成。

其中，进口管道负责输送高温高压气体，喷嘴是一个收缩截面形成的孔道，扩散段是一个逐渐扩大截面的管道，出口管道负责排放低温低压气体。

2. 喷嘴式减温减压器的工作原理当高温高压气体通过喷嘴时，由于喷嘴的收缩截面和扩散段的逐渐扩大截面，气体速度逐渐增加，同时压力逐渐降低。

在这个过程中，气体的能量被转化为动能和热能，并且由于熵增原理的作用，气体的温度和压力也随之降低。

四、节流式减温减压器1. 节流式减温减压器的结构节流式减温减压器由进口管道、节流孔、扩散段和出口管道组成。

其中，进口管道负责输送高温高压气体，节流孔是一个直径较小的孔道，扩散段是一个逐渐扩大截面的管道，出口管道负责排放低温低压气体。

2. 节流式减温减压器的工作原理当高温高压气体通过节流孔时，由于节流孔直径较小，气体速度逐渐增加，同时压力逐渐降低。

在这个过程中，气体的能量被转化为动能和热能，并且由于熵增原理的作用，气体的温度和压力也随之降低。

五、应用领域减温减压器广泛应用于化工、石油、天然气等行业中，用于处理高温高压气体。

例如，在炼油过程中，需要将高温高压气体降温降压后再进行下一步处理；在天然气输送过程中，需要将天然气从管道中释放出来并进行减压处理。

六、总结减温减压器是一种用于降低高温高压气体的温度和压力的设备，通常用于化工、石油、天然气等行业中。

蒸汽减温减压装置
蒸汽减温减压装置是一种常见的在化工设备中用来控制蒸汽压力的设备。

它的作用是
利用冷凝来降低蒸汽的温度和压力，以达到降低压力、减少蒸汽量的目的，并保持一定的
温度水平。

它一般由主机、冷凝器、排汽管、减速箱和控制装置等部分组成。

蒸汽减温减压装置的工作原理是将高温、高压蒸汽通过冷凝器冷凝成固体及液态水，
再通过排汽管排出，降低蒸汽的温度和压力；其中，主机负责动力输出及减速，冷凝器负
责冷凝蒸汽，排汽管负责将水及蒸汽排出系统，控制装置负责实现安全自动控制。

蒸汽减温减压装置有多种类型。

其中，双级减温减压装置由分级式减压阀和活塞式减
压阀组成，除了双级调节压力，还有自动调节口，调节范围更大，操作更为灵活，能够使
机器达到非常好的减压效果；另一种是单级蒸汽减温减压装置，有着结构简单、体积小的
优势，由单级可调节阀组成，能够保上定的压力，当高压蒸汽进入后，可以很容易地减压，压力也能得到有效的控制，使得高压蒸汽的流量也得到有效的控制。

蒸汽减温减压装置的应用非常广泛，在化工设备中有着重要的作用。

它可以在较高的
温度和压力下降低蒸汽温度，使压力下降到要求的水平，从而节约能源，可以更好、更有
效地满足系统的要求。

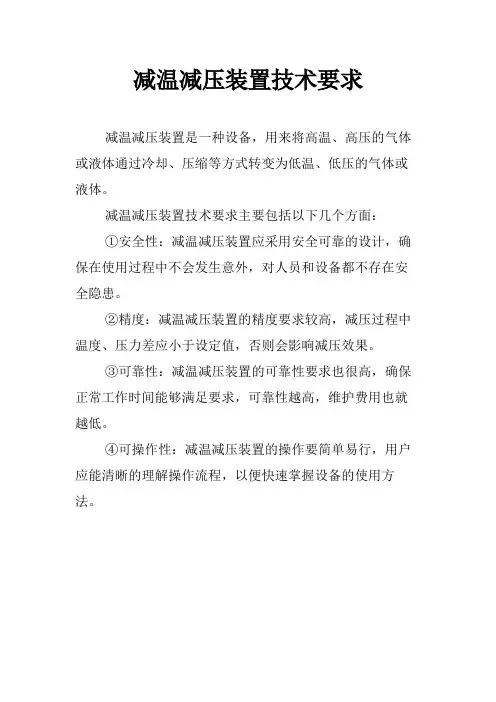

减温减压装置技术要求
减温减压装置是一种设备，用来将高温、高压的气体或液体通过冷却、压缩等方式转变为低温、低压的气体或液体。

减温减压装置技术要求主要包括以下几个方面：
①安全性：减温减压装置应采用安全可靠的设计，确保在使用过程中不会发生意外，对人员和设备都不存在安全隐患。

②精度：减温减压装置的精度要求较高，减压过程中温度、压力差应小于设定值，否则会影响减压效果。

③可靠性：减温减压装置的可靠性要求也很高，确保正常工作时间能够满足要求，可靠性越高，维护费用也就越低。

④可操作性：减温减压装置的操作要简单易行，用户应能清晰的理解操作流程，以便快速掌握设备的使用方法。

减温减压装置技术要求标准 -回复一、前言随着工业生产的不断发展，减温减压装置作为一种重要的安全保护装置，在化工、石油、天然气等行业中得到广泛的应用。

减温减压装置的作用是在管路系统中减少压力和温度，以保护设备和人员安全。

为了规范减温减压装置的设计、制造和使用，制定相关的技术要求标准是非常必要的。

二、技术要求标准1. 设计规范（1）减温减压装置应符合国家或地方相关法律法规的要求，同时保证安全、可靠、经济、合理。

（2）设计应考虑设备在各种工况下的稳定性和可靠性，包括常温常压、高温高压、低温低压等条件下的工作性能。

（3）减温减压装置应具备可拆卸、易维护的特性，以便于日常维护和检修。

2. 材料要求（1）减温减压装置所选用的材料应符合国家标准或行业标准的要求，具有良好的耐腐蚀性能和耐高温高压性能。

（2）对于制造材料的选择应考虑其在不同工况下的机械性能、化学性能以及对介质的适应性。

（3）可选择不锈钢、碳钢、合金钢等材料进行制造，具体选择应根据介质性质和工作条件来确定。

3. 制造要求（1）减温减压装置的制造应符合国家相关标准和规范要求，确保产品质量和安全性。

（2）制造过程应严格遵循工艺流程和质量控制要求，包括材料采购、加工制造、组装调试等环节。

（3）制造过程需要进行严格的质量检验和检测，确保产品的合格率和安全可靠性。

4. 使用要求（1）减温减压装置的使用应按照生产厂家提供的操作说明进行，严格遵守操作规程。

（2）在设备使用中，应定期进行检查和维护，确保减温减压装置的正常工作。

（3）使用中如有异常情况应及时停机处理，并报告相关部门进行故障排查。

5. 安全要求（1）减温减压装置应具有良好的安全性能，能够在系统异常情况下自动启动并发挥作用。

（2）对于机械、液压、电气等安全保护装置应设置完善的保护措施，确保设备和人员的安全。

（3）在设计和使用过程中应考虑到环境因素和人为因素对设备安全的影响，采取相应的预防措施。

三、结论减温减压装置是一种重要的安全保护装置，其设计、制造和使用要求标准的制定对于确保设备和人员安全、保障生产运行具有重要意义。

减温减压装置的安装注意事项介绍减温减压装置重要用于供热系统，可对电站或工业锅炉以及热电厂等处送来的蒸汽的压力、温度降低到用户所需的蒸汽参数。

减温减压装置依据需要分为减温减压装置、减温装置、减压装置。

按蒸汽参数的高处与低处又可分为中温中压、次高压和高温高压减温减压装置。

在安装的时候要特别注意以下事项：1、按本体系统总图序号依次安装。

2、在本装置的进口处应装有闸阀，供启闭用。

3、在本装置安全阀处下部须设一固定支架，在装置两端的适当位置处应各设一滑动支架在装置两端连接处应考虑热补偿措施或自然补偿；在蒸汽出口处适当位置的zui低点须装设疏水器。

上述闸阀、支架、补偿措施、疏水器等由用户依据以上情况自行解决。

4、现场仪表接入热控柜的信号线用单芯为1mm2以上的屏蔽线：热电阻用三芯屏蔽线，压力变送器二芯屏蔽线；执行机构用四芯屏蔽线（一体化执行机构且不需要反馈信号的）或六芯屏蔽线，接地电阻应小于4欧姆。

电源总进线采纳2.5mm2以上的电缆线，各仪表有接地要求的均须牢靠接地。

5、严格按安装图及技术资料安装进出口热电阻、压力变送器，避开前后装反，假如因安装失误造成的损坏，我方不负任何责任。

6、安装各阀门时须注意蒸汽和和减温水的流向。

7、本装置安装完毕后，将减压系统和给水系统的阀门拆下；并对整个管道进行吹洗，清除管道内的电焊渣、焊块等污物；检查确认没有任何杂物时再装上已拆的阀门，同时然后进行水压试验。

试验压力为工件压力的1.5倍，试验压力时须将安全阀卸下，另用闷板密封；然后加压，保持5分钟，检查全部连接处不得有渗漏现象。

一、第二代高温高压、超高压减温减压装置用途第二代高温高压减温减压装置配上相应的工业自动化仪表盘（即热控柜），可对电站或工业锅炉以及热电厂等处输送来的一次（新）蒸汽压力P1，温度t1进行减温减压，使其二次蒸汽压力P2，温度t2达到生产工艺所需的要求。

第二代高温高压减温减压装置及其热控柜广泛用于电站、轻纺、石化等行业。

二、第二代高温高压、超高压减温减压装置主要性能指标1、进口蒸汽压力P1≤14MPa，温度t1≤570℃；2、出口流量q：减温减压装置出口流量q的变化范围为10%~100%q，在此范围内可实现理想调节。

3、出口蒸汽压力P2的变化范围为：P2≤0.98MPa时，P2的变化范围为P2±0.04MPa；0.98MPa＜P2≤3.82MPa时，P2的变化范围为P2±0.06MPa；P2＞3.82MPa时，P2的变化范围为P2±0.15MPa。

4、出口蒸汽温度t2的调节范围为t2±4℃。

5、装置正常运行时，在减温减压阀下游一米，同时距离壁一米，同时距离壁一米处测噪音，噪声级不大于85分贝。

三、第二代高温高压、超高压减温减压装置结构简述本装置由减压系统、减温系统、给水系统、安全保护系统等组成，并由热控装置进行自动调节1、减压系统蒸汽的减压过程是由高温高压减压阀和节流孔板来实现的，其减压级数由新蒸汽压力及减压后蒸汽压力之差来决定的。

减压阀的压力调节是通过压力变送器和调节器，再由电动执行器操纵连杆带动与减压阀阀瓣相连的杠杆，使阀瓣在套筒内上下运动，以改变通道面积的大小来达到节流减压的目的。

2、减温系统蒸汽的减温过程是将冷却水由喷嘴喷入混合管道，经喷嘴雾化的减温水从蒸汽吸收热量、升温、汽化、与蒸汽混合，从而降低蒸汽温度。

混合管道内设有衬管，以避免雾化水膜直接喷刷混合管道受压管内壁，减小了受压管的交变应力，保护了受压管，从而延长了混合管道的使用寿命。

混合管道内设有自动雾化伞状可调喷嘴，利用减温水对喷水头的作用力和弹簧的弹力来调节喷嘴减温水的流通面积，从而改变减温水量，满足了大变工况工作的需要，雾化效果大大提高了。
