减温减压器

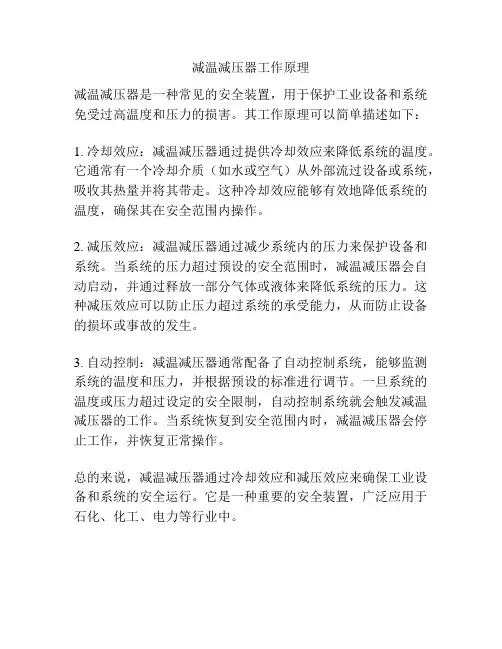

减温减压器工作原理
减温减压器是一种常见的安全装置，用于保护工业设备和系统免受过高温度和压力的损害。

其工作原理可以简单描述如下：
1. 冷却效应：减温减压器通过提供冷却效应来降低系统的温度。

它通常有一个冷却介质（如水或空气）从外部流过设备或系统，吸收其热量并将其带走。

这种冷却效应能够有效地降低系统的温度，确保其在安全范围内操作。

2. 减压效应：减温减压器通过减少系统内的压力来保护设备和系统。

当系统的压力超过预设的安全范围时，减温减压器会自动启动，并通过释放一部分气体或液体来降低系统的压力。

这种减压效应可以防止压力超过系统的承受能力，从而防止设备的损坏或事故的发生。

3. 自动控制：减温减压器通常配备了自动控制系统，能够监测系统的温度和压力，并根据预设的标准进行调节。

一旦系统的温度或压力超过设定的安全限制，自动控制系统就会触发减温减压器的工作。

当系统恢复到安全范围内时，减温减压器会停止工作，并恢复正常操作。

总的来说，减温减压器通过冷却效应和减压效应来确保工业设备和系统的安全运行。

它是一种重要的安全装置，广泛应用于石化、化工、电力等行业中。

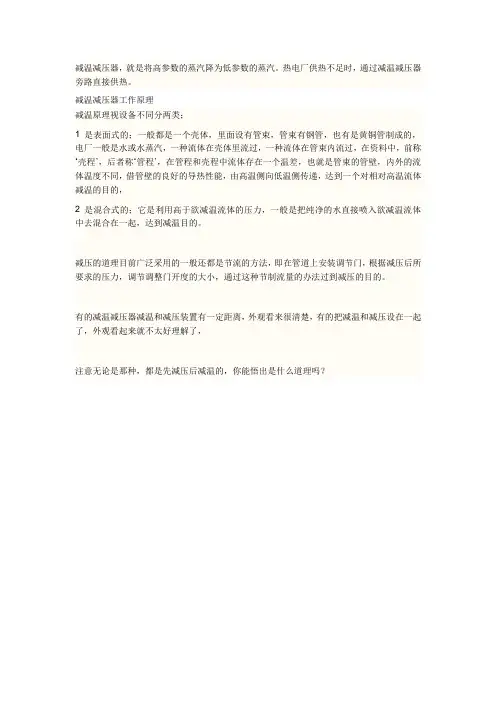

减温减压器，就是将高参数的蒸汽降为低参数的蒸汽。

热电厂供热不足时，通过减温减压器旁路直接供热。

减温减压器工作原理
减温原理视设备不同分两类；
1 是表面式的；一般都是一个壳体，里面设有管束，管束有钢管，也有是黄铜管制成的，电厂一般是水或水蒸汽，一种流体在壳体里流过，一种流体在管束内流过，在资料中，前称‘壳程’，后者称‘管程’，在管程和壳程中流体存在一个温差，也就是管束的管壁，内外的流体温度不同，借管壁的良好的导热性能，由高温侧向低温侧传递，达到一个对相对高温流体减温的目的，
2 是混合式的；它是利用高于欲减温流体的压力，一般是把纯净的水直接喷入欲减温流体中去混合在一起，达到减温目的。

减压的道理目前广泛采用的一般还都是节流的方法，即在管道上安装调节门，根据减压后所要求的压力，调节调整门开度的大小，通过这种节制流量的办法过到减压的目的。

有的减温减压器减温和减压装置有一定距离，外观看来很清楚，有的把减温和减压设在一起了，外观看起来就不太好理解了，
注意无论是那种，都是先减压后减温的，你能悟出是什么道理吗？。

减温减压器原理一、概述减温减压器是一种用于降低高温高压气体的温度和压力的设备，通常用于化工、石油、天然气等行业中。

它通过将高温高压气体通过喷嘴或节流装置进行膨胀，使其能量转化为动能和热能，并将其温度和压力降低到需要的水平。

本文将详细介绍减温减压器的原理。

二、基本原理减温减压器的基本原理是利用熵增原理，将高温高压气体通过喷嘴或节流装置进行膨胀，使其能量转化为动能和热能，并将其温度和压力降低到需要的水平。

三、喷嘴式减温减压器1. 喷嘴式减温减压器的结构喷嘴式减温减压器由进口管道、喷嘴、扩散段和出口管道组成。

其中，进口管道负责输送高温高压气体，喷嘴是一个收缩截面形成的孔道，扩散段是一个逐渐扩大截面的管道，出口管道负责排放低温低压气体。

2. 喷嘴式减温减压器的工作原理当高温高压气体通过喷嘴时，由于喷嘴的收缩截面和扩散段的逐渐扩大截面，气体速度逐渐增加，同时压力逐渐降低。

在这个过程中，气体的能量被转化为动能和热能，并且由于熵增原理的作用，气体的温度和压力也随之降低。

四、节流式减温减压器1. 节流式减温减压器的结构节流式减温减压器由进口管道、节流孔、扩散段和出口管道组成。

其中，进口管道负责输送高温高压气体，节流孔是一个直径较小的孔道，扩散段是一个逐渐扩大截面的管道，出口管道负责排放低温低压气体。

2. 节流式减温减压器的工作原理当高温高压气体通过节流孔时，由于节流孔直径较小，气体速度逐渐增加，同时压力逐渐降低。

在这个过程中，气体的能量被转化为动能和热能，并且由于熵增原理的作用，气体的温度和压力也随之降低。

五、应用领域减温减压器广泛应用于化工、石油、天然气等行业中，用于处理高温高压气体。

例如，在炼油过程中，需要将高温高压气体降温降压后再进行下一步处理；在天然气输送过程中，需要将天然气从管道中释放出来并进行减压处理。

六、总结减温减压器是一种用于降低高温高压气体的温度和压力的设备，通常用于化工、石油、天然气等行业中。

汽封减温减压器的作用汽封减温减压器，听起来是不是有点儿高大上？别担心，今天就来跟大家聊聊这个东西，顺便给它解个乏。

说到这个减温减压器，简单来说，就是个让气体在经过它的时候，温度和压力都能“放松放松”的家伙。

它的工作原理其实挺简单的，像个调皮的小孩子，在大人面前想要点自由，哈哈，压着它总是不行的。

它最重要的任务就是降低气体的温度。

你想啊，气体在管道里奔腾，就像一群着急的小兔子，气喘吁吁地想要往前冲。

可是如果不给它们降降温，那可真是要翻天了。

降温后，气体就可以慢慢地“走”了，温度一降，压力自然也就会随之降低。

这就像是把刚才那个急性子的兔子，放到草地上悠闲地吃草，心情都好了，压力也小了。

再说了，这个减压的作用也很重要，毕竟谁都不想被压得喘不过气来。

气体在高压下工作，就像是一个被绑住的气球，随时都有可能爆炸，真是让人心慌慌。

而这个汽封减温减压器，就像个慈爱的妈妈，给气球松松绑，让它能够自在地飞翔。

这样一来，设备的使用寿命就能延长，设备也不会因为高温高压而损坏。

想想看，谁愿意天天和故障打交道呢？真的是烦死了。

这个设备在实际应用中，真的是不可或缺。

比如说，在石油、化工、食品等行业里，它的身影随处可见。

就像是隐形的超级英雄，虽然不怎么张扬，但却是保护整个系统安全的关键。

特别是在那些高温高压的环境下，汽封减温减压器就更显得重要。

它像是一个聪明的侦探，时刻关注着周围的环境，一旦发现温度和压力不对劲，立马就能采取行动，帮大家稳定住局势。

想象一下，如果没有这个设备，气体在管道中不断地升温升压，那可真是一场灾难。

设备不仅会因为高温而发生故障，甚至可能引发一场连锁反应，损失可就大了。

而有了汽封减温减压器，大家的工作就轻松多了。

就好比是在炎炎夏日，有了空调，立刻感觉神清气爽，工作效率也上去了。

说到这里，很多人可能会想，这个设备是不是很复杂呢？其实不然，它的结构并不复杂，原理也容易理解。

只要定期检查和维护，保证它正常工作，就能一直陪伴在我们的身边。

蒸汽减温减压器工作原理
蒸汽减温减压器（又称蒸汽减压器）是一种用于锅炉或热交换器的蒸汽压力与温度调节装置，用以减小过热蒸汽温度和减少过热蒸汽压力，以达到节能的目的。

它具有结构简单，工作可靠，体积小，占地少等优点。

随着世界能源的日益短缺，节能已成为我国经济发展和企业提高经济效益的重要手段。

所以蒸汽减温减压器的使用越来越广泛。

它能调节蒸汽温度和压力以适应锅炉、热交换器等设备不同需要的装置。

当锅炉负荷较低时，一般用减温器来调节温度；当锅炉负荷较高时，一般用减压器来调节压力。

由于减温减压后的压力和温度都有一定程度的降低，因此，也叫减温水或减压阀。

在使用中必须注意以下几点：
1.减温减压前应将给水温度提高到所需要的温度，一般要求在250℃以上。

2.减温减压时必须根据锅炉负荷和蒸汽参数调节流量（即减温后的蒸汽流量），以使减温水流量与蒸汽流量相适应。

3.减温减压后的压力与温度都要降到一定值以下时，才能启动锅炉及相关设备。

—— 1 —1 —。

电厂减温减压器操作手册1. 介绍本操作手册为电厂减温减压器的使用指南，旨在提供操作人员必要的指导和注意事项。

2. 设备概述电厂减温减压器用于调节系统中的温度和压力，保证系统的稳定运行。

主要由以下组成部分：- 进口管道和阀门：用于将介质引入减温减压器。

- 减温减压器本体：包括温度和压力传感器、控制阀和温度调节系统。

- 出口管道和阀门：将经过减温减压的介质导出系统。

3. 操作步骤按照以下步骤操作电厂减温减压器：1. 准备工作：- 检查进口阀门和出口阀门是否关闭。

- 确保温度和压力传感器正常工作。

2. 启动减温减压器：- 打开进口阀门，允许介质进入减温减压器。

- 根据需要，调节温度和压力传感器的参数。

3. 监控运行状态：- 定期检查温度和压力传感器的读数。

- 如有异常，请及时采取措施排除故障。

4. 停止减温减压器：- 关闭进口阀门，停止介质进入减温减压器。

- 关闭出口阀门，停止介质流出系统。

4. 安全事项在操作电厂减温减压器时，务必注意以下安全事项：- 确保操作人员具备相关操作技能和安全意识。

- 在操作前，检查设备及其连接部件的完整性和紧固状态。

- 使用适当的个人防护设备，如手套和安全眼镜。

- 在操作期间，保持警惕，及时发现和处理设备异常情况。

- 如有疑问或遇到问题，请及时向上级领导或专业技术人员咨询。

5. 维护保养为确保电厂减温减压器的正常运行和延长使用寿命，应进行定期的维护保养工作，包括但不限于以下内容：- 清洁设备表面，清除积尘和污垢。

- 定期检查阀门、传感器和管道的密封性。

- 清理和更换损坏的阀门和密封件。

- 检查控制系统并进行必要的校准。

- 记录维护保养工作的时间和内容。

总结本操作手册介绍了电厂减温减压器的使用方法、安全事项和维护保养要求。

操作人员在使用减温减压器时，应仔细遵循操作步骤，并保持设备的正常运行状态。

如有疑问或问题，请及时寻求专业技术人员的帮助。

减温减压器减温减压器，顾名思义，就是将高温高压蒸汽降为客户能够使用的低压低温蒸汽。

蒸汽的减压过程是借减压阀和节流孔板来实现，蒸汽减温是通过减温水由喷嘴喷入混合管被粉碎成雾状小珠，并迅速蒸发，从而降低蒸汽温度。

我们厂目前双减有五套，其中，1#3#双减供1.0MPa 蒸汽、2#4#双减供2.0MPa蒸汽、5#双减供3.0MPａ蒸汽。

减温减压器结构：按照减温和减压是否一体，可分为以下两类1）一体式减温减压器，减温和减压在同一个减温减压阀内进行2）分体式减温减压器，减温和减压分开进行，减压采用单独减压阀其中分体式减温减压器，控制精度高，运行平稳，调节灵敏，可有效清除静差影响等优点，广泛应用于热电联产热网集中供热。

分体式结构：减温减压器由控制系统、减压系统、喷水减温系统、安全保护系统和疏水系统组成。

其特点如下：1、控制系统：主控制器采用高精度多功能数字控制器，具有强大的功能组件，有好的人机界面和快速准确的PID控制回路，实现智能化无人值守、可灵活调整参数设定，并可根据用户要求进行功能扩展。

2、减压装置：蒸汽的减压过程是由减压阀和节流孔板的节流来实现的，其减压级数由新蒸汽减压后蒸汽压力之差来决定。

减压阀的压力调节是通过大执行器电动执行机构来完成，运行平稳，寿命长，根据二次蒸汽设定值要求，无论一次蒸汽压力如何波动，均能保持二次蒸气压力稳定。

3、减温装置:利用减温水雾化装置，采用流体自身动力降低设备功耗，减温水即被粉碎成雾状水珠与蒸汽混和迅速完全蒸发，从而达到降低蒸汽温度的作用。

4、疏水装置：在开停车过程当中，利用疏水阀及时排尽管内积水，确保管道受热均匀。

我们厂双减常见故障及分析：1、1#双减出口电动阀前法兰泄漏。

1#双减分别由三个滑动支架和两根吊架承载固定，通常情况可以在规定范围内进行整体上下和纵向长短的自由移动，所以，管道在这两个方向的位移一般都不至于造成管道焊缝的开裂或法兰的泄漏。

而我们双减的泄漏往往发生在双减负荷突变和双减开停车过程当中，由于我们操作不当，特别是对降温水控制在时间和量方面存在的不够合理，导致管内积水，这种情况管道上下壁存在的温差就特别大，相对于上半部强大的压应力，管道下半部就承受一定的纵向拉应力，由于法兰材质厚（膨胀量大），加之法兰与管道焊接处强度相对脆弱，这种较高的热应力或长期的热疲劳容易使焊缝开裂或法兰泄漏，这就是我们1#双减出口电动阀前法兰下半部经常泄漏的原因。

干熄焦减温减压器如何操作？
答：干熄焦减温减压器操作如下：
（1）减温减压器启动前的准备。

确认入口电动主气门及其旁通阀、压力调节电动门、出口主蒸汽电动门及其旁通阀已调试合格；减温减压器进水阀应关闭、各计器仪表取样阀应开启、操作室内操作盘上各操作指示正常和入口电动门及出口电动阀前后疏水阀开启；检查压力调节器、水调阀门等应灵活好用。

（2）减温减压器的启动及蒸汽并网。

先开主蒸汽切断阀的旁通阀，然后开启入口电动主气门旁通阀进行暖管至出口电动主气门前，暖管时间控制在15～20min；投入压力调节阀，微开至5％，控制压力调节电动阀出口蒸汽压力与热网压力相等；用出口电动门旁通阀进行暖管至手动隔离门前；全开出口电动门，在启动过程中严禁超压；投入减温水调节阀，蒸汽温度保持在设计温度范围内；减温减压器启动后即可进行蒸汽的并网。

电厂减温减压器操作指南简介本操作指南旨在为电厂减温减压器的安全使用提供指导。

减温减压器是电厂中重要的设备，用于调节和控制汽轮机排气的温度和压力，确保系统运行的稳定和可靠性。

操作步骤1. 准备工作准备工作- 确保减温减压器处于关闭状态，并开启排气系统的气动动力设备。

检查减温减压器的操作手柄和指示器是否正常工作。

- 确认减温减压器周围环境清洁，并没有堵塞或泄漏的情况。

2. 开启减温减压器开启减温减压器- 缓慢旋转减温减压器的操作手柄，将其逐渐打开，同时注意监测排气温度和压力的变化。

- 若排气温度或压力超过了设定的安全范围，立即关闭减温减压器，检查可能出现的故障原因，并及时维修或更换设备。

3. 调节减温减压器调节减温减压器- 当确认减温减压器安全工作后，可以根据实际需要适当调节减温减压器的开度，以达到所需的排气温度和压力。

- 注意观察排气温度和压力的变化趋势，避免出现过高或过低的情况，保持在合理的范围内。

4. 关闭减温减压器关闭减温减压器- 当不再需要减温减压器时，缓慢旋转减温减压器的操作手柄，逐渐关闭减温减压器。

- 同时，注意监测排气温度和压力的变化，确保系统平稳过渡。

注意事项- 在操作减温减压器时，要仔细阅读和遵守设备的操作手册，并遵循实际情况和专业技术要求。

- 定期检查和维护减温减压器，确保设备的正常运行和安全可靠性。

- 若发现任何异常情况或故障，应立即停止使用减温减压器，并寻求专业人员的帮助进行维修和处理。

以上是电厂减温减压器的操作指南，希望能对您提供帮助。

请始终注意操作的安全性和准确性，确保系统的正常运行和员工的安全。

减温减压器Charles Drane Sr. Applications Engineer减温减压器•什么是减温减压器? •为什么要减温减压? •工作原理 •减温设备 •安装指南 •电厂典型应用减温什么是减温? 为了降低过热蒸汽的温度, 给过热蒸汽喷水的过程 就是减温的过程.减温减压什么是减温减压?减温减压是为了降低过热蒸汽的压力和温度,而将降 低压力和喷水减温结合在一起的过程. 换句话说，就是减温加减压.减温示意图TC水TE蒸汽减温减压示意图TC PCPT水TT蒸汽为什么要减温减压?喷水减温 – 在电厂工艺中最常用的控制蒸汽温度的方式 1 保护管道系统; 2 工艺的需要; 3 提高热效率.为什么要减温减压?在热交换过程中，过热蒸汽的热效率并不高. 使用过热蒸汽的换热器非常庞大,并且要消耗大量的 蒸汽,温差也大. 饱和蒸汽是最适合热交换的.为什么要减温减压?1000T-H Diagram过热蒸汽区 - 10 deg. drop = 4.7 btu/lb800600 Temp, F 400 Liquid 600 psia饱和蒸汽区 - 10 deg drop = over 976 btu/lbVaporLiquid/Vapor 14.7 psia2121805001000 Enthalpy, btu/lb11501500如何减温减温是通过热交换完成的. 水吸收蒸汽的热量而蒸发. 蒸汽通过将热量传递给水,温度下降.减温如下示意图:水从蒸汽中吸收热量 蒸汽温度下降水蒸发减温热平衡方程蒸汽和水的热交换可以用以下算式来表示:Wsteam in(hin - hout) = Wwater(hout - hwater) W 单位 lbs/hr. H 单位 BTU/lb.减温热平衡方程通常我们要计算所需要水的量:Wwater = Wsteam in(hin - hout) / (hout - hwater) Wwater hwater Wsteam in hin Wsteam out hout Wsteam out = Wsteam in+ Wwater减温设备既然我们知道了如何减温, 我们来看一下用来减温的设备. 主要包括: * 固定几何形状喷嘴 * 可变几何形状喷嘴减温设备固定几何形状喷嘴喷嘴需要喷水阀有限的可调比减温设备小管道减温器－文丘里式需要喷水阀 1” - 4” 良好的可调比焊接式 对夹式减温设备可变几何形状喷嘴通过阀塞的移动 来改变流量 阀门/喷嘴结合 比固定几何形状喷嘴更大的可调比减温设备可变几何形状喷嘴减温器减温设备可变几何形状喷嘴减温器.执行器定位器 喷水 减温器减温减压设备压力控制温度控制有限的可调比减温减压设备可变几何形状喷嘴 不需喷水阀 更好的可调比减温减压器－分体式减压部分减温部分减温减压器结合式 环型多喷嘴设计 有限的可调比减温减压器环型多喷嘴减温减压器减温减压器－一体式水喷入阀内 前馈控制 也需要喷水阀.减温减压器由喷水引起的热 冲击可能会导致 阀内件的损坏． 并且维修的成本 非常昂贵．水喷入阀内有利于更 好的混合 前馈控制 需要喷水阀.安装指南正确的安装需要: *扎实的理论基础; *对减温减压器有充分的了解.最重要的是对安装参数的了解.安装指南一些定义可调节比一般定义: 最大／最小可控制流量比； 设备可调比: 取决于阀门和减温器. 系统可调比: 取决于设备可调比和一些实际 的流量参数．安装指南管道大小/蒸汽速度水必须要有足够的时间蒸发. 如果蒸汽速度太慢,那么水滴就不会持续悬浮. 会落 在管壁上,这样很容易出现问题，因为： *闪蒸引起的温度不稳定 *管道上的热应力.安装指南管道大小/蒸汽速度水滴大小和蒸汽速度之间的关系: 进入蒸汽的水滴大小为.25 - .3 mm ,就需要保证蒸 汽的速度为10 – 25 ft/sec 因此选择恰当的管径对减温减压器来说至关重要.安装指南需要直管段在直管段中湍流工况,水滴能保持悬浮 状态.安装指南弯管段减温器喷嘴不能安装在 此区域.安装注意事项温度传感器的安装距离TC水TE蒸汽d距离d 取决于多个参数安装注意事项温度传感器与喷嘴之间的距离距离d取决于喷水的量与蒸汽的比. 水/蒸汽 < 15%, d = .2 x max. steam velocity. 水/蒸汽 > 15%, d = .3 x max steam velocity安装注意事项温度传感器与喷嘴之间的距离设定点 - d 也取决于降低的温度与饱和温度的接近程度. 在实际的工艺过程中，不可能降低到饱和温度,因为这样的话大 量的水滴开始形成 ,这将影响温度的测量.安装注意事项温度传感器与喷嘴之间的距离最小距离d - 需要考虑管道中蒸汽的最小速度 如果最小速度 < 100 ft/sec, 那么d 大概是40 ft.应用主过热器过热器减温 精确温度控制辅助过热器TCTTHP锅炉给水加热器应用再热器再热器减温 精确温度控制TCHPLPTT1000-3200 Psig去锅炉 给水加热 器 锅炉给水泵应用高压旁路TC快速动作TTPT去再热器主蒸汽PC应用低压旁路复杂控制系统总结减温 –为了工艺效率而降低温度. 减温减压 – 为了工艺效率和保护设备而降低压力 和温度. 在设备选型时要考虑很多因素,正确的安装也是至 关重要的.。
