一、概述AOB19系列数显电压、电流表使用说明书三、技术参数二、型号定义AOB19-□□□□□1.1用途AOB194U 、AOB195U 、AOB194I 、AOB195I 系列数显仪表为新一代可编程智能电压、电流表,主要用于对电气线路中的交流或直流电压、电流进行实时测量与指示,并通过RS485接口或模拟量变送输出接口对被测电量数据进行远传。
1.2功能特点●采用模块化设计方式,全SMT 生产工艺●电压、电流测量显示范围(或互感器倍率)可自由设置●一路模拟量变送输出功能(可选),输出可任意编程设置为0~10mA 、0~20mA 、4~20mA●一路上下限报警输出或两路开关量遥控输出功能(可选),报警动作延迟时间可在0~60s 范围内任意设置●RS485通讯输出功能(可选),采用标准MODBUS-RTU 通讯规约●可同时具备一路模拟量变送、一路上下限报警和RS485通讯输出功能●两路或四路开关量输入状态检测功能(可选),配合RS485通讯实现开关状态的"遥信"与"遥测"●最大最小值查看功能:KR2;KR4K :继电器触点输出 B :模拟量变送输出RS4RS RS N :继电器触点输出+模拟量变送输出+RS485通讯接口仪表外形选择:4:单相交流信号输入5:直流信号输入安装式数字电表系列产品代号开关量输入无:无开关量输入检测功能;:两路开关量输入:四路开关量输入显示方式选择:1:数码管显示输出方式选择:X :显示仪表,无输出功能T:85通讯接口 S :继电器触点输出+485通讯接口 D :模拟量变送输出+485通讯接口1:16槽形、2:42方形、3:6方形、4:46槽形、5:96×48槽形、 7:72×72方形、8:48×48方形、9:96×96方形仪表类型选择:I 表示电流表U 表示电压表信号接入方式选择:3.1交流电压表测量范围:AC 0~660V(直接测量)~(外附电压互感器,量程可测量3.2直流电压表测量范围:DC 0~660V (直接测量)3.3交流电流表测量范围:AC 0~6A(直接测量)~电流可测量3.4直流电流表测量范围:DC 0~±6A (直接测量)DC -1999~+9999A (外附*/75mV 分流器、量程可测量设定)3.5%FS 6采样速率:3.73.810.10.010.00193.10AC/85264V 50/60Hz 3.1133.12HHHH L LLL 3.13AC250V/223.14DC010mA 020mA 420mA 0.5%FS,3.155003.167环境:温度~℃,湿度≤85%RH 的无腐蚀性场合AC 09999kV */100V 在范围内任意编程设定)AC 09999A (外附*/5A 互感器,量程在范围内任意编程设定)在范围内任意编程准确度:±0.5±1个字3.约3次/s测量显示方式:平均值测量,四位LED 数码管有效值显示显示分辨力:可自由设置为、、、3.输入回路功耗:电流<0.5VA 、电压<1VA 辅助电源:DC ~辅助电源功耗:VA溢出指示:显示字符“”报警输出:上下限报警同一继电器输出,触点容量A 、DC30V/A变送输出:可自由设置为~、~或~,准确度±与信号输入及辅助电源端口之间电气隔离变送输出负载电阻:≤Ω通讯接口:RS485串行通讯,采用MODBUS_RTU 通讯规约3.1工作-1050<或“”-16槽形42方形6方形46槽形96×48槽形72×72方形48×48方形96×96方形宽9672801209648160120高96728060484880120宽9268761169245152112高92687656454576112安装开孔尺寸仪表外形高9167751159044150110深91677555444475110宽80808080100100壳体尺寸面框尺寸10080四、安装与接线4.1外形与安装开孔尺寸单位:mm4.2安装方法根据仪表外形尺寸在上表中选择对应的开孔尺寸,在安装屏面上开一个孔,仪表嵌入安装孔后将两个夹持件放入仪表壳体的夹持槽内,用手推紧即可。
MC14433 CD4511 MC1413 MC1403 应用数字电压表电路图-中文资料-引脚功能--管脚说明-数显电压数字显示电压表将被测模拟量转换为数字量,并进行实时数字显示。
该系统(如图1 所示)可采用MC14433—位A/D 转换器、MC1413七路达林顿驱动器阵列、CD4511 BCD到七段锁存-译码-驱动器、能隙基准电源MC1403和共阴极LED发光数码管组成。
本系统是位数字电压表, 位是指十进制数0000~1999。
所谓3位是指个位、十位、百位,其数字范围均为0~9,而所谓半位是指千位数,它不能从0变化到9,而只能由0变到l,即二值状态,所以称为半位。
各部分的功能如下:位A/D转换器(MC14433):将输入的模拟信号转换成数字信号。
基准电源(MC1403):提供精密电压,供A/D 转换器作参考电压。
译码器(MC4511):将二—十进制(BCD)码转换成七段信号。
驱动器(MC1413):驱动显示器的a,b,c,d,e,f,g七个发光段,驱动发光数码管(LED)进行显示。
显示器:将译码器输出的七段信号进行数字显示,读出A/D转换结果。
工作过程如下:位数字电压表通过位选信号DS1~DS4进行动态扫描显示,由于MC14433电路的A/D转换结果是采用BCD码多路调制方法输出,只要配上一块译码器,就可以将转换结果以数字方式实现四位数字的LED发光数码管动态扫描显示。
DS1~DS4输出多路调制选通脉冲信号。
DS选通脉冲为高电平时表示对应的数位被选通,此时该位数据在Q0~Q3端输出。
每个DS选通脉冲高电平宽度为18个时钟脉冲周期,两个相邻选通脉冲之间间隔2个时钟脉冲周期。
DS和EOC 的时序关系是在EOC 脉冲结束后,紧接着是DS1输出正脉冲。
以下依次为DS2,DS3和DS4。
其中DS1对应最高位(MSD),DS4则对应最低位(LSD)。
在对应DS2,DS3和DS4选通期间,Q0~Q3输出BCD全位数据,即以8421码方式输出对应的数字0~9.在DS1选通期间,Q0~Q3输出千位的半位数0或l及过量程、欠量程和极性标志信号。
稳压器0-500v交流数显电压表原理
稳压器是一种常见的电子元件,用于将不稳定的电压转换为稳定的输出电压。
它在许多电子设备中起到了至关重要的作用,尤其是在需要稳定电压的场合。
稳压器的工作原理是将输入电压调整为稳定的输出电压。
其中,0-500V交流数显电压表是一种用于显示电压的仪器。
它通过测量输入电压的大小,并将其显示在数码显示屏上,以便用户能够及时了解电压的情况。
具体来说,稳压器的原理是通过反馈控制实现的。
它包括一个反馈电路和一个控制电路。
反馈电路负责检测输出电压的变化,并将这个变化信号送回到控制电路中。
控制电路根据反馈信号来调整电压的大小,使其保持在一个稳定的水平。
在稳压器中,0-500V交流数显电压表起到了显示电压的作用。
它通过测量输入电压的大小,并将其转换为数字信号,然后显示在数码显示屏上。
这样,用户就可以方便地了解电压的大小,从而对电子设备的工作状态有一个清晰的了解。
稳压器0-500V交流数显电压表的原理是通过反馈控制实现的。
它能够将不稳定的输入电压转换为稳定的输出电压,并通过数码显示屏将电压的大小直观地展示给用户。
这种技术在电子设备中被广泛应用,为设备的稳定运行提供了重要支持。

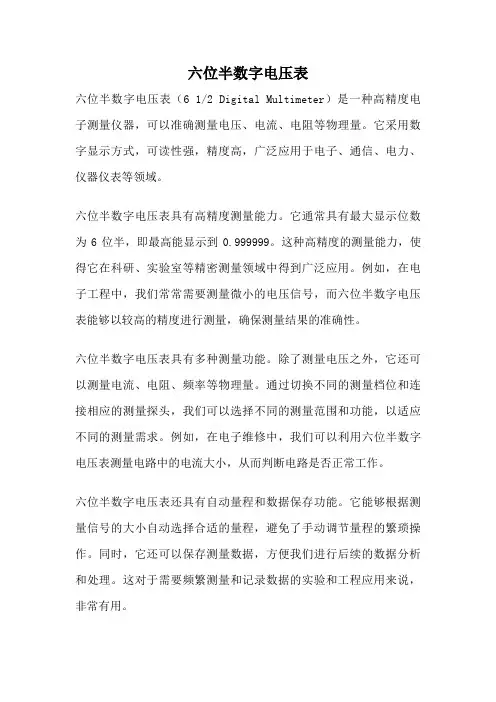

六位半数字电压表六位半数字电压表(6 1/2 Digital Multimeter)是一种高精度电子测量仪器,可以准确测量电压、电流、电阻等物理量。
它采用数字显示方式,可读性强,精度高,广泛应用于电子、通信、电力、仪器仪表等领域。
六位半数字电压表具有高精度测量能力。
它通常具有最大显示位数为6位半,即最高能显示到0.999999。
这种高精度的测量能力,使得它在科研、实验室等精密测量领域中得到广泛应用。
例如,在电子工程中,我们常常需要测量微小的电压信号,而六位半数字电压表能够以较高的精度进行测量,确保测量结果的准确性。
六位半数字电压表具有多种测量功能。
除了测量电压之外,它还可以测量电流、电阻、频率等物理量。
通过切换不同的测量档位和连接相应的测量探头,我们可以选择不同的测量范围和功能,以适应不同的测量需求。
例如,在电子维修中,我们可以利用六位半数字电压表测量电路中的电流大小,从而判断电路是否正常工作。
六位半数字电压表还具有自动量程和数据保存功能。
它能够根据测量信号的大小自动选择合适的量程,避免了手动调节量程的繁琐操作。
同时,它还可以保存测量数据,方便我们进行后续的数据分析和处理。
这对于需要频繁测量和记录数据的实验和工程应用来说,非常有用。
六位半数字电压表还具有极高的输入阻抗和稳定性。
它的输入阻抗通常在兆欧姆级别,可以减少测量电路对被测电路的影响,保证测量结果的准确性。
同时,它还具有较好的稳定性,能够在不同环境条件下稳定工作,不受温度、湿度等因素的影响。
六位半数字电压表还具有多种辅助功能,如相对测量、峰值保持、数据记录等。
这些辅助功能可以进一步提高测量的灵活性和便捷性。
例如,在测量变化较快的信号时,可以利用峰值保持功能,捕捉信号的峰值,以便进行进一步分析。
六位半数字电压表作为一种高精度、多功能的电子测量仪器,广泛应用于各个领域。
它的高精度测量能力、多种测量功能、自动量程和数据保存功能、高输入阻抗和稳定性,以及辅助功能等特点,使得它成为科研、实验室和工程领域中不可或缺的工具。
1简介数显交流电压表芯片采用ST公司低成本、高性价的STM8S003F3,并固化数显表采样算法,显示程序而成。
STM8S003F3直接采样交流电压信号,并进行数字滤波器,有效值算法算出电压有效值,刷新速度快。
采用本芯片的数显电压表方案具备成本低,外围电路简单,体积小,生产方便。
芯片自带校准功能,校准方便,校准速度快等特点。
STM8S003F3是ST公司的一颗低成本、性价比非常的单片机,基于高级STM8内核,具有3级流水线的哈佛。
此芯片具体有8K FLASH,1K RAM,128B EEPROM,具有中断管理,多路定时器,带UARTA、SPI、I2C通信接口,10位AD转换口,很强的IO倒灌电流能力,支持单线接口模块(SWIM)和调试模块(DM),可以方便地进行在线编程和非侵入式调试。
2芯片内部框图3引脚定义引脚说明4电气特性极限参数5封装说明数显交流电压表芯片使用手册 6参考设计6 / 7数显交流电压表芯片使用手册 说明:1)使用共阳数码管,COM1,COM2,COM3上的电流不得大于10mA;2)电压采样至少采用5个以上的1206电阻或7个0603电阻进行分压,以避免浪涌后,电阻值发生变化;3)如对计量电压的精度,稳定度,温漂有更高要求,请使用专门的稳压器(比如TL431)进行稳压。
4)阻容降压电路必须使用630V以上CBB电容或者安规电容,但电压测量范围比较小时,可以降低电容的,当然也可采用其他供电方式!7校准说明使用一个220V交流电压源(精度要求不高时,可以使用普通的交流稳压源)给电压表供电,对地短接FACTORY信号,约2秒左右,当LED显示220V即表示校准成功。
8关于固化程序STM8S003F3芯片的供货第100-第5000片2元/片(不含STM8S003F3芯片,仅固化程序的费用)第5001-第20000片1元/片(不含STM8S003F3芯片,仅固化程序的费用)第20001片及以上0.5元/片(不含STM8S003F3芯片,仅固化程序的费用)注:1)多次采购可累计计算片数(比如第一次采购了5000片,则价格为2元/片),第2次有采购了5000片,这价格为1元/片;累计计算片数时,只针对同一个人或公司!2)以上报价不含税;3)更多信息可访问淘宝店铺:。
使用说明书三相数显电压、电流表使用说明书安装、使用产品前,请阅读使用说明书一、技术参数1.1 测量范围1.1.1 三相数显电压表直接测量:AC0~600V外附装置:AC0~9999KV(外附 */100V电压互感器)1.1.2 三相数显电流表直接测量:AC0~10A外附装置:AC0~9999A(外附 */1A、5A电流互感器)1.2 准确度:±0.5%FS±1个字1.3 采样速率:约1次/s1.4 显示方式:三排四位LED数码管有效值显示1.5 显示分辨力:末位数一个字1.6 输入回路功率:每相<0.5VA1.7 供电电源:AC 220V±10%,50/60Hz(其他值时请在订货时说明)1.8 供电电源功耗:<3VA1.9溢出指示:显示字符“HHHH”1.10 报警输出:上下限报警采用两组继电器输出,触点容量AC250V/2A,DC30V/2A1.11变送输出:可设置为DC0~20mA或DC4~20mA,准确度±0.5%FS,与信号输入及供电电源端口之间电气隔离1.12 变送输出负载电阻:≤500Ω1.13通讯接口:RS485串行通讯,采用MODBUS_RTU1.14 工作环境:温度 -10~50°C,湿度≤85%RH的无腐蚀性气体场合注:通讯输出、报警输出、变送输出为附加功能,订货时用户须加以说明。
二、安装与接线仪表外形面框尺寸壳体尺寸安装开孔尺寸120×120方形96×96方形80×80方形72×72方形48×48方形1201209696808072724848宽高深宽宽高高1101109090747466664444939393938311111192927676686845452.1 安装开孔尺寸(单位:mm)2.2 安装方法根据仪表尺寸在上表中选择对应的安装开孔尺寸,在安装屏上开一个孔,将仪表嵌入孔内,四个夹持件放入仪表壳体的夹持槽内,用手推紧即可。

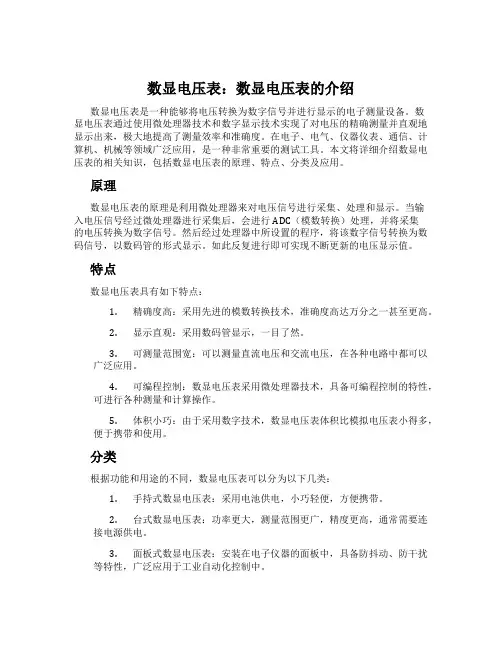

数显电压表:数显电压表的介绍数显电压表是一种能够将电压转换为数字信号并进行显示的电子测量设备。
数显电压表通过使用微处理器技术和数字显示技术实现了对电压的精确测量并直观地显示出来,极大地提高了测量效率和准确度。
在电子、电气、仪器仪表、通信、计算机、机械等领域广泛应用,是一种非常重要的测试工具。
本文将详细介绍数显电压表的相关知识,包括数显电压表的原理、特点、分类及应用。
原理数显电压表的原理是利用微处理器来对电压信号进行采集、处理和显示。
当输入电压信号经过微处理器进行采集后,会进行ADC(模数转换)处理,并将采集的电压转换为数字信号。
然后经过处理器中所设置的程序,将该数字信号转换为数码信号,以数码管的形式显示。
如此反复进行即可实现不断更新的电压显示值。
特点数显电压表具有如下特点:1.精确度高:采用先进的模数转换技术,准确度高达万分之一甚至更高。
2.显示直观:采用数码管显示,一目了然。
3.可测量范围宽:可以测量直流电压和交流电压,在各种电路中都可以广泛应用。
4.可编程控制:数显电压表采用微处理器技术,具备可编程控制的特性,可进行各种测量和计算操作。
5.体积小巧:由于采用数字技术,数显电压表体积比模拟电压表小得多,便于携带和使用。
分类根据功能和用途的不同,数显电压表可以分为以下几类:1.手持式数显电压表:采用电池供电,小巧轻便,方便携带。
2.台式数显电压表:功率更大,测量范围更广,精度更高,通常需要连接电源供电。
3.面板式数显电压表:安装在电子仪器的面板中,具备防抖动、防干扰等特性,广泛应用于工业自动化控制中。
4.可编程数显电压表:采用微处理器技术,可根据用户的需要进行编程,实现自动控制和数据处理功能。
应用数显电压表在各个领域都有广泛的应用,例如:1.在电子工程中用于测试各种电子元器件的电压、电流等参数。
2.在工业自动化中用于检测和测量各种工业设备的电压、电流等参数。
3.在电力系统中用于检测和测量各种电力设备的电压、电流等参数。
1、概述PA、PZ7777-□S系列三相数显电流电压表(以下简称仪表)为新一代可编程智能仪表,主要用于对三相电气线路中的相电压、线电压、相电流进行实时测量与显示,并通过RS485接口或模拟量变送输出接口对被测量电量数据进行远传。
1.1产品特点●真有效值测量,精度高,能正常测量失真波形。
●模块化结构设计,SMT生产工艺。
●全数字化调校,电压、电流变比可自由设置。
●简洁的接线方案与结构设计;●可实现上下限报警,报警动作延迟时间可设置。
●变送输出规格可设置为0~10 mA、0~20 mA、4mA~20mA,变送范围在量程内可任意设置。
●标准RS-485 通讯接口、MODBUS-RTU通讯协议,波特率1200、2400、4800、9600、19200可设置。
●具备频率值查看功能。
1.2型号定义□辅助功能选择无:显示仪表,无辅助功能K :三路继电器触点,上下限报警输出B :三路模拟量变送输出T :一路RS485通讯输出N :两种以上功能组合,由用户指定信号输入类别S :三相信号输入仪表外形尺寸2:72mm×72mm 3:96mm×96mm 4:48mm×48mm6:80mm×80mm 8:120mm×120mm设计代号仪表类型A:电流表Z:电压表安装式数显电表系列产品代号2、结构特征与工作原理模块化结构设计,辅助功能可选。
采用卡簧固定方式,安装方便,通用性强。
MCU对输入信号进行实时采样,对采样结果进行数据处理并显示,根据所选功能模块与键盘编程设定的参数值对测量值进行上下限报警输出、对被测电量数据进行远传变送输出,并通过RS485 接口与上位机进行通讯以实现组网。
三路电流/三路电压取样MCU 键盘+显示模块通讯模块报警输出模块变送输出模块开关电源3、主要技术性能与参数4、外形及安装尺寸、重量5、安装与使用5.1安装嵌入式安装方式,根据仪表外型及安装尺寸要求在安装屏面上开孔,将仪表嵌入安装孔后将两个夹持件卡入仪表对角卡槽内,用手推紧即可。
DP4-DV 数显直流电压表|东崎 Toky4 位半直流电压表|DP4-PDV 数字带上下限设定直流电压公司名称: 深圳市鑫博恒业科技有限公司 发布日期: 2008-7-1 所 在 地: 东崎 TOKY 已获点击: 543 次 简单介绍: DP4-DV 数显直流电压表,东崎 Toky4 位半直流电压 表,DP4-PDV 数字带上下限设定直流电压表头,隔离变 送 4-20mA 输出可选,RS485 通讯可选,采样速度 2.5 次 /秒,供电电源为 85-265V AC/DC.点击浏览大图【详细说明】 DP4-DV 数显直流电压表|东崎 Toky4 位半直流电压表|DP4-PDV 数字带上下限设定直流电压表头 特点 图片为带设定的 DP4P 系列电压/电流量程变比,电流变比自由设定 5 位拔码设定,高、中、低限三组继电器控制输出,操作简单 具有跟踪保持功能 具有零点校准功能 隔离变送 4-20mA 输出(可选) RS485 通讯可选 采样速度 2.5 次/秒供电电源为 85-265V AC/DC 可用于电子、机械等行业生产线自动检测用DP4-DV 数显直流电压表|东崎 Toky4 位半直流电压表|DP4-PDV 数字带上下限设定直流电压表头 选型说明DP4-DV 数显直流电压表|东崎 Toky4 位半直流电压表|DP4-PDV 数字带上下限设定直流电压表头 常用型号以下为常用规格,可以根据要求特殊订做型号规格 DP4-DV20 DP4-DV200 DP4-DV600 DP4-DV3K DP4-DV10K DP4I-DV20 DP4I-DV200 DP4I-DV600 DP4I-DV3K DP4I-DV10K量程 20V 200V 600V 3KV 10KV 20V 200V 600V 3KV 10KV分辨力 1mV 10mV 100mV 1V 1V 1mV 10mV 100mV 1V 1V互感器变比 直接输入 直接输入 直接输入 3K:100V 10KV:100V 直接输入 直接输入 直接输入 3K:100V 10KV:100V测量精度 ±0.2%F.S±3Digit ±0.2%F.S±3Digit ±0.2%F.S±3Digit ±0.2%F.S±3Digit ±0.2%F.S±3Digit ±0.2%F.S±3Digit ±0.2%F.S±3Digit ±0.2%F.S±3Digit ±0.2%F.S±3Digit ±0.2%F.S±3Digit最大允许输入 750V 750V 1000V 1000V 1000V 750V 750V 1000V 1000V 1000V注:如用户不需要带变送输出或带 RS485 通讯接口的仪表,选择没有"I“和_T_的型号即可。
数显测电笔使用方法
数显测电笔(也称为数显电压表)是一种常用的电器工具,用于检测电路中的电压大小。
其使用方法如下:
1. 首先,连接测量端子。
数显测电笔通常配有两个测量端子,一个红色端子表示正极,一个黑色端子表示负极。
将红色端子插入待测电路中的正极,黑色端子插入待测电路中的负极。
2. 打开电流开关。
数显测电笔通常配有一个电流开关,在使用前需要将其打开。
通常,开关有两个档位,待测电压落在哪个档位内,就选择相应的档位。
3. 观察显示屏。
打开电流开关后,数显测电笔的显示屏会显示电路中的电压大小。
读取并记录电压数值。
4. 关闭电流开关。
使用完毕后,记得关闭电流开关,确保安全。
需要注意以下几点:
- 在使用数显测电笔之前,确保电路处于工作状态,并且正确连接了测量端子。
- 在插拔测量端子时,应注意避免触摸电路中的活动线路,以免发生触电事故。
- 在选择电流开关档位时,应根据待测电压的大小选择合适的档位,以避免测量错误或损坏测电笔。
- 若需要连续测量多个电压值,应在使用完毕后等待一段时间,以确保测电笔正常工作。
总结起来,使用数显测电笔的方法就是连接测量端子、打开电流开关、观察显示屏、关闭电流开关。

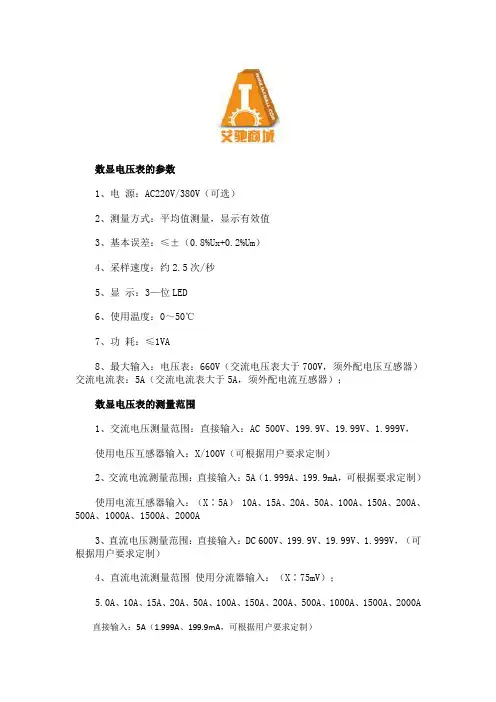

数显电压表的参数1、电源:AC220V/380V(可选)2、测量方式:平均值测量,显示有效值3、基本误差:≤±(0.8%Ux+0.2%Um)4、采样速度:约2.5次/秒5、显示:3—位LED6、使用温度:0~50℃7、功耗:≤1VA8、最大输入:电压表:660V(交流电压表大于700V,须外配电压互感器)交流电流表:5A(交流电流表大于5A,须外配电流互感器);数显电压表的测量范围1、交流电压测量范围:直接输入:AC 500V、199.9V、19.99V、1.999V,使用电压互感器输入:X/100V(可根据用户要求定制)2、交流电流测量范围:直接输入:5A(1.999A、199.9mA,可根据要求定制)使用电流互感器输入:(X∶5A) 10A、15A、20A、50A、100A、150A、200A、500A、1000A、1500A、2000A3、直流电压测量范围:直接输入:DC 600V、199.9V、19.99V、1.999V,(可根据用户要求定制)4、直流电流测量范围使用分流器输入:(X∶75mV);5.0A、10A、15A、20A、50A、100A、150A、200A、500A、1000A、1500A、2000A直接输入:5A(1.999A、199.9mA,可根据用户要求定制)艾驰商城是国内最专业的MRO工业品网购平台,正品现货、优势价格、迅捷配送,是一站式采购的工业品商城!具有 10年工业用品电子商务领域研究,以强大的信息通道建设的优势,以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力,为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
