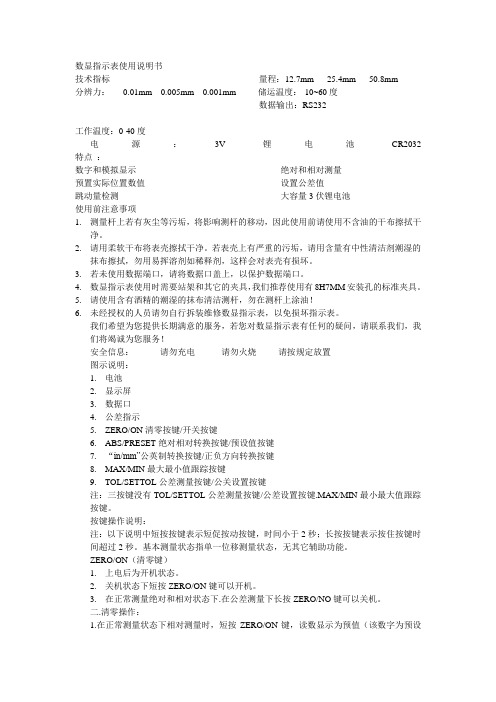

数显指示表使用说明书技术指标量程：12.7mm 25.4mm 50.8mm分辨力：0.01mm 0.005mm 0.001mm 储运温度：-10~60度数据输出：RS232工作温度：0-40度电源：3V锂电池CR2032 特点：数字和模拟显示绝对和相对测量预置实际位置数值设置公差值跳动量检测大容量3伏锂电池使用前注意事项1.测量杆上若有灰尘等污垢，将影响测杆的移动，因此使用前请使用不含油的干布擦拭干净。
2.请用柔软干布将表壳擦拭干净。
若表壳上有严重的污垢，请用含量有中性清洁剂潮湿的抹布擦拭，勿用易挥溶剂如稀释剂，这样会对表壳有损坏。
3.若未使用数据端口，请将数据口盖上，以保护数据端口。
4.数显指示表使用时需要站架和其它的夹具，我们推荐使用有8H7MM安装孔的标准夹具。
5.请使用含有酒精的潮湿的抹布清洁测杆，勿在测杆上涂油！6.未经授权的人员请勿自行拆装维修数显指示表，以免损坏指示表。
我们希望为您提供长期满意的服务，若您对数显指示表有任何的疑问，请联系我们，我们将竭诚为您服务！安全信息：请勿充电请勿火烧请按规定放置图示说明：1.电池2.显示屏3.数据口4.公差指示5.ZERO/ON清零按键/开关按键6.ABS/PRESET绝对相对转换按键/预设值按键7.“in/mm”公英制转换按键/正负方向转换按键8.MAX/MIN最大最小值跟踪按键9.TOL/SETTOL公差测量按键/公关设置按键注：三按键没有TOL/SETTOL公差测量按键/公差设置按键.MAX/MIN最小最大值跟踪按键。
按键操作说明：注：以下说明中短按按键表示短促按动按键，时间小于2秒；长按按键表示按住按键时间超过2秒。
基本测量状态指单一位移测量状态，无其它辅助功能。
ZERO/ON（清零键）1.上电后为开机状态。
2.关机状态下短按ZERO/ON键可以开机。
3.在正常测量绝对和相对状态下.在公差测量下长按ZERO/NO键可以关机。
二.清零操作：1.在正常测量状态下相对测量时，短按ZERO/ON键，读数显示为预值（该数字为预设值，详见ABS/PRESET键操作说明）如图所示当预值是10.000MM在绝对测量下清零预设值的数值可根据用户的需要进行设置，推动测杆读数在预设值的基础上增加或减少ABS/PRESET（设置键）一.绝对与相对测量转换在基本状态下短按ABS/PRESET键可以切换相对测量和绝对测量状态，显示“ABS”符号时为绝对测量状态。

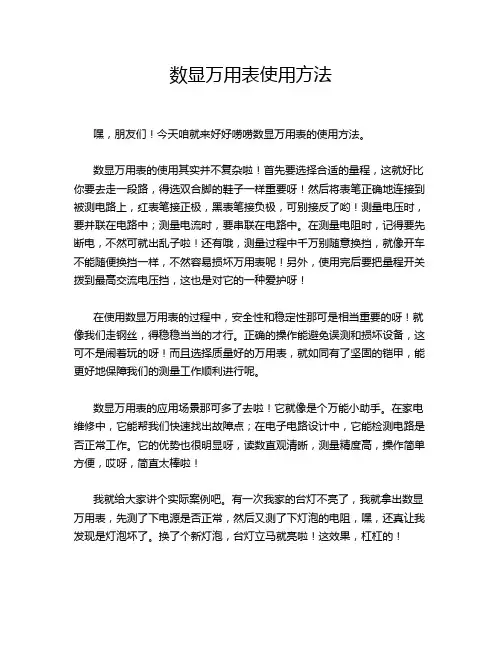

数显万用表使用方法
嘿，朋友们！今天咱就来好好唠唠数显万用表的使用方法。
数显万用表的使用其实并不复杂啦！首先要选择合适的量程，这就好比你要去走一段路，得选双合脚的鞋子一样重要呀！然后将表笔正确地连接到被测电路上，红表笔接正极，黑表笔接负极，可别接反了哟！测量电压时，要并联在电路中；测量电流时，要串联在电路中。
在测量电阻时，记得要先断电，不然可就出乱子啦！还有哦，测量过程中千万别随意换挡，就像开车不能随便换挡一样，不然容易损坏万用表呢！另外，使用完后要把量程开关拨到最高交流电压挡，这也是对它的一种爱护呀！
在使用数显万用表的过程中，安全性和稳定性那可是相当重要的呀！就像我们走钢丝，得稳稳当当的才行。
正确的操作能避免误测和损坏设备，这可不是闹着玩的呀！而且选择质量好的万用表，就如同有了坚固的铠甲，能更好地保障我们的测量工作顺利进行呢。
数显万用表的应用场景那可多了去啦！它就像是个万能小助手。
在家电维修中，它能帮我们快速找出故障点；在电子电路设计中，它能检测电路是否正常工作。
它的优势也很明显呀，读数直观清晰，测量精度高，操作简单方便，哎呀，简直太棒啦！
我就给大家讲个实际案例吧。
有一次我家的台灯不亮了，我就拿出数显万用表，先测了下电源是否正常，然后又测了下灯泡的电阻，嘿，还真让我发现是灯泡坏了。
换了个新灯泡，台灯立马就亮啦！这效果，杠杠的！
所以呀，数显万用表真的是我们生活和工作中的好帮手呀！大家一定要学会正确使用它哦！。
数显控制仪使用说明1、概述数显仪与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制 误差小于0.5%F.S，并具备调校、数字滤波功能适用于标准电压、电流、热电阻、热电偶等信号类型2点报警输出，上限报警或下限报警方式可选择。
报警灵敏度独立设定变送输出（选项），能将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用2、型号规格3、技术规格3、技术规格电源：85V AC~265V AC，100V DC~380V DC，功耗小于4W工作环境：0℃~50℃，湿度低于85%R.H，无结露。
显示范围：-1999~9999，小数点位置可设定输入信号类型：万能输入，可通过设定选择★注：0~10VDC输入，订货时需说明，此时仪表不能万能输入电压0~5VDC-1999~9999电流4~20mA-1999~9999 1~5VDC 0~10mA0~10VDC 0~20mA热电阻Pt100 -200.0~500.0℃热电偶K -100~1300℃Cu100 -50.0~150.0℃S 0~1700℃Cu50 -50.0~150.0℃R 0~1700℃BA1 -200.0~650.0℃ B 500~1800℃BA2 -200.0~500.0℃ E -100~800℃G53 -50.0~150.0℃J -100~1100℃T -100~400℃基本误差：小于0.5%F.S测量控制周期：0.2秒报警输出：2点继电器输出，触点容量220V AC，3A变送输出光电隔离4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。
负载能力大于600Ω 1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明输出分辨力：1/1000，误差小于±0.5% F.S★变送输出为选项功能，只有订购选择后，仪表才具有此功能。
外供电源用于给变送器供电，输出值与标称值的误差小于±5%，负载能力大于50mA其它规格，需在订货时注明4、安装与接线为确保安全，接线必须在断电后进行。

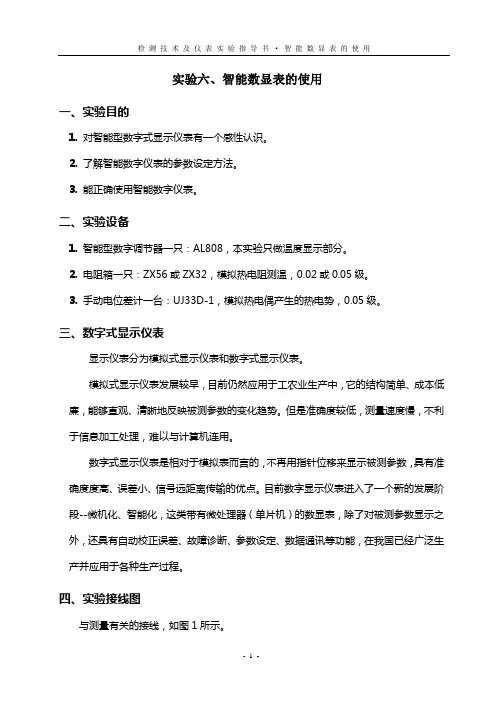

实验六、智能数显表的使用一、实验目的1. 对智能型数字式显示仪表有一个感性认识。
2.了解智能数字仪表的参数设定方法。
3.能正确使用智能数字仪表。
二、实验设备1. 智能型数字调节器一只：AL808，本实验只做温度显示部分。
2.电阻箱一只：ZX56或ZX32，模拟热电阻测温，0.02或0.05级。
3. 手动电位差计一台：UJ33D-1，模拟热电偶产生的热电势，0.05级。
三、数字式显示仪表显示仪表分为模拟式显示仪表和数字式显示仪表。
模拟式显示仪表发展较早，目前仍然应用于工农业生产中，它的结构简单、成本低廉，能够直观、清晰地反映被测参数的变化趋势。
但是准确度较低，测量速度慢，不利于信息加工处理，难以与计算机连用。
数字式显示仪表是相对于模拟表而言的，不再用指针位移来显示被测参数，具有准确度度高、误差小、信号远距离传输的优点。
目前数字显示仪表进入了一个新的发展阶段--微机化、智能化，这类带有微处理器（单片机）的数显表，除了对被测参数显示之外，还具有自动校正误差、故障诊断、参数设定、数据通讯等功能，在我国已经广泛生产并应用于各种生产过程。
四、实验接线图与测量有关的接线，如图1所示。
⒂热电阻接线方式图1：背面接线图五、AL808型智能数字调节器简介实验中使用的AL808型智能温度调节器，可以输入各种类型的温度传感信号或温度变送信号，即可以配接各种分度号的热电偶（具有热电偶冷端温度自动补偿功能）、热电阻以及各种电压电流线性信号，这是模拟表无法比拟的，不仅能够显示被测温度，还具有调节（PID）功能。
本实验只对温度显示部分进行实验。
1. 面板四位LED显示器（大）四位LED显示器（小）LED状态显示灯按键图2：面板示意图①. 数值显示（LED显示器）上排----“一般显示状态”显示测量值，“组态参数设定状态”显示组态参数代码。
下排----“一般显示状态”显示被控参数的设定值，“组态参数设定状态”显示相应组态参数的设定值。
GCS型光栅数显系统（英文米字管提示）使用说明书恒兴星精密仪器有限公司尊敬的用户：欢迎您使用深圳市恒兴星最新开发液晶英文提示的GCS 光栅数显系统，恒兴星光栅系统广泛用于铣床、磨床、镗床、线切割、车床，它的应用有助于提高生产效率、显示直观、操作方便、精度准确、重复性稳定，是模具制造业、机械加工业、精密测量仪器必不可少的装置。
本系统设置多种智能化功能，如SDM300点记忆、等分圆和椭圆、斜面加工、R的加工8 个面选择、分中功能的用法，还配置了计算器，等等功能，使用起来十分方便。
应用恒兴星的光栅数显系统，不须经过培训，按照英文使用说明书每步提示一看就懂。
最适合刚使用操作的新手，对于熟练得操作者更是得心应手。
要想了解有关的细节请详细阅读使用说明书。
安全注意事项：打开产品包装，取出箱内数显表与电子尺相接，然后插上电源检查显示是否正常。
①开箱后检查外观是否完好，若有故障应立即联系本公司销售部，切勿自行拆卸维修。
②本装置使用110V～220V，50Hz～60Hz的交流电源，电源插头是带有接地脚的三芯电源插头。
三芯电源插座地线一定要接地牢靠。
③用户不可以自行打开机壳修理，表内有很高压电源以免造成人员伤害。
④本机壳是采用ABS工程塑料，不具防爆高温的环境中使用。
⑤平时不用时请关闭电源，可延长本产品使用时间。
⑥在雷雨天气时应关闭或拔掉电源线以免高压雷击电网引起表的电源电压突然猛增高而烧毁表内电源，给用户带来不必要的损失。
日常维护：①每天下班时，清洁时请关闭电源。
②用干布或毛刷擦拭数显表或电子尺防护外壳。
③不能用甲苯或乙醇清洗外壳。
④数显表外壳或显示窗的污迹可用洗衣粉和水搅匀用毛巾扭干水擦拭。
承诺：本公司产品如因用户使用操作不当造成电子尺和数显表的损坏，特别是因碰撞造成产品外观或内部损坏，或自行拆下电子尺限位，造成因超行程把尺撞坏，需本公司维修服务的，本公司要收取适当的材料费和维修费。
面板按键说明GCS-900目录功能项目 (7)清零 (8)输入坐标 (8)公/英制显示 (8)ABS/INC坐标 (9)自动分中 (10)RI（寻找师傅零位） (11)半径/直径 (11)计算器 (11)SDM300组记忆 (12)圆周分孔 (18)椭圆分孔 (21)斜线分孔 (25)圆弧加工 (27)平滑圆弧加工 (35)斜面加工 (39)基本参数 (42)高级用户 (43)光栅线位移传感器 (45)光栅线位移动传感器行程和安装尺寸 (48)安装示图 (49)故障分析与处理 (50)GCS-英文提示光栅数显表，英文辅助显示智能表，采用高科技软件电子技术，功能多、易操作、可靠耐用，使机械加工的必备产品。

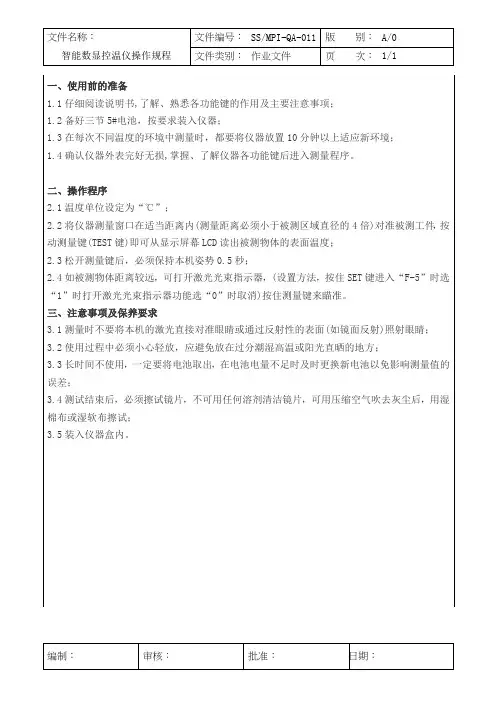

一、使用前的准备
1.1仔细阅读说明书,了解、熟悉各功能键的作用及主要注意事项；
1.2备好三节5#电池，按要求装入仪器；
1.3在每次不同温度的环境中测量时，都要将仪器放置10分钟以上适应新环境；
1.4确认仪器外表完好无损,掌握、了解仪器各功能键后进入测量程序。
二、操作程序
2.1温度单位设定为“℃”；
2.2将仪器测量窗口在适当距离内(测量距离必须小于被测区域直径的4倍)对准被测工件，按动测量键(TEST键)即可从显示屏幕LCD读出被测物体的表面温度；
2.3松开测量键后，必须保持本机姿势0.5秒；
2.4如被测物体距离较远，可打开激光光束指示器，(设置方法，按住SET键进入“F-5”时选“1”时打开激光光束指示器功能选“0”时取消)按住测量键来瞄准。
三、注意事项及保养要求
3.1测量时不要将本机的激光直接对准眼睛或通过反射性的表面(如镜面反射)照射眼睛；3.2使用过程中必须小心轻放，应避免放在过分潮湿高温或阳光直晒的地方；
3.3长时间不使用，一定要将电池取出，在电池电量不足时及时更换新电池以免影响测量值的误差；
3.4测试结束后，必须擦试镜片，不可用任何溶剂清洁镜片，可用压缩空气吹去灰尘后，用湿棉布或湿软布擦试；
3.5装入仪器盒内。
数显控制仪使用说明1、概述数显仪与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制 误差小于0.5%F .S ，并具备调校、数字滤波功能 适用于标准电压、电流、热电阻、热电偶等信号类型2点报警输出，上限报警或下限报警方式可选择。
报警灵敏度独立设定3、技术规格电 源：85V AC~265V AC ，100V DC~380V DC ，功耗小于4W 工作环境：0℃~50℃，湿度低于85%R .H ，无结露。
显示范围：-1999~9999，小数点位置可设定输入信号类型：万能输入，可通过设定选择★ 注：0~10VDC 输入，订货时需说明，此时仪表不能万能输入℃T -100~400℃.S基本误差：小于0.5%F测量控制周期：0.2秒报警输出：2点继电器输出，触点容量220V AC，3A变送输出光电隔离4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。
负载能力大于600Ω 1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明输出分辨力：1/1000，误差小于±0.5% F.S★变送输出为选项功能，只有订购选择后，仪表才具有此功能。
外供电源用于给变送器供电，输出值与标称值的误差小于±5%，负载能力大于50mA其它规格，需在订货时注明4、安装与接线为确保安全，接线必须在断电后进行。
（1）仪表与热电阻的接线（2）仪表与热电偶及电流、电压输入的接线（3）仪表与2线制变送器电流信号的接线（4）仪表与3线制、4线制电压、电流变送器的接线A-H规格160×80尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图A-S规格80×160尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图B-F规格96×96尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图C-H规格96×48尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图14 bA-A 变送输出零点修正设定值-500-500 7.315 bAFi 变送输出满度修正设定值0.500-1.500 7.3注：（bout ）——输入信号故障时的代用测量值当仪表判断输入信号出故障时，以设置的值作为报警输出和变送输出的输入值。
使用说明
输入信号代码表
上电与指示
仪表上电时先进入系统自检状态，如一切正常会马上进入初始状态显示，但如果检测到故障，会显示如下代号约5秒后再进入下一步。
Er-1 表示不挥发性存储器对参数掉电保存有问题；
Er-2 ADC电路、输入信号接线有问题；
Er-3 参数设定有问题；
“-LO-”：表示超过最低的显示量程；
“-HI-”：表示超过最大的显示量程；
“-OH-”：表示输入回路断线。
“SET”---参数选择设置键；“UP”---参数值增加键；“DOWN”---参数值减少键。
在正常测量运行状态时，按“SET”键便会出现tF-n，再按上升/下降键便可修改其值，然后再按“SET”键便可进入相应的菜单，进行参数的修改。
参数表：a、以下参数因用户订货型号规格的不同，部份无用功能参数将被隐含，以致有些参数不会出现，请用户注意。
b、每按一次“SET”键即照下列参数表中的顺序变换参数（一次巡回后，即回到测量值显示状态）
1、除第一级参数外，进入其他级参数均需按住“SET”键约三秒以后才可进入相应的参数。
2、调零调校对应输入信号与操作流程图详见“附录表1”和“附录表2”。
（5）五级参数：（当Tf-n =9时进入）
d、tJ =3时进入(输入信号手动调校)
附录表1：调零调校对应的输入信号：
附录表2：操作流程图：。
数显控制仪使用说明1、概述数显仪与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制 误差小于0.5%F .S ，并具备调校、数字滤波功能 适用于标准电压、电流、热电阻、热电偶等信号类型2点报警输出，上限报警或下限报警方式可选择。
报警灵敏度独立设定3、技术规格电 源：85V AC~265V AC ，100V DC~380V DC ，功耗小于4W 工作环境：0℃~50℃，湿度低于85%R .H ，无结露。
显示范围：-1999~9999，小数点位置可设定输入信号类型：万能输入，可通过设定选择★ 注：0~10VDC 输入，订货时需说明，此时仪表不能万能输入℃T -100~400℃.S基本误差：小于0.5%F测量控制周期：0.2秒报警输出：2点继电器输出，触点容量220V AC，3A变送输出光电隔离4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。
负载能力大于600Ω 1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明输出分辨力：1/1000，误差小于±0.5% F.S★变送输出为选项功能，只有订购选择后，仪表才具有此功能。
外供电源用于给变送器供电，输出值与标称值的误差小于±5%，负载能力大于50mA其它规格，需在订货时注明4、安装与接线为确保安全，接线必须在断电后进行。
（1）仪表与热电阻的接线（2）仪表与热电偶及电流、电压输入的接线（3）仪表与2线制变送器电流信号的接线（4）仪表与3线制、4线制电压、电流变送器的接线A-H规格160×80尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图A-S规格80×160尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图B-F规格96×96尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图C-H规格96×48尺寸的仪表（mm）外形尺寸开孔尺寸接线端子图14 bA-A 变送输出零点修正设定值-500-500 7.315 bAFi 变送输出满度修正设定值0.500-1.500 7.3注：（bout ）——输入信号故障时的代用测量值当仪表判断输入信号出故障时，以设置的值作为报警输出和变送输出的输入值。
川江电力智能型数显表使用说明书北 京 川 江 电 力 设 备 有 限 公 司一、概述CJ数显表系列包括普通型和智能型两大类，普通数显表主要以测量显示单相或三相电压、电流、频率、功率、功率因数等常用电力参数为主，也可以作直流电压电流信号测量用；智能型则是在普通型基础上增加RS-485接口及模拟量变送输出功能。
CJ系列数显表作为数显电测仪表的新一代产品，具有以下的特点：1）、显示倍率通过面板上按钮操作，随时可以任意设置，使用非常方便灵活；2）、适用范围广、组合功能强，可以测量常用参数的任意组合；3）、采用16位高精度AD进行数字采样；真有效值测量电压电流，精度等级高；产品命名意义：辅助代号：K 带开关量显示说明：1 单相显示 4 三相显示X 普通数显表 K 智能数显表外形尺寸：1：160×80 2：120×120功能代号：U-电压 I-电流U3-三相电压I3-三相电流 UI-电压电流组合U2-二路电压 UI3-三相电压电流组合PQ-三相功率 H-功率因数公司代号二、通用指标指标精度等级 0.2级、0.5级；频率±0.2Hz显示四位一体LED 显示；显示数据更新时间：约1 秒标称输入电流AC:1A、5A；DC4-20mA；或根据客户要求定制； 电压AC:100V、220V、380V、660V；DC75mV过量程持续：1.2 倍，瞬时：电流10 倍/5秒，电压2 倍/10 秒输入频率40Hz~65Hz辅助电源 AC（DC）85~265V电源功耗<3VA隔离耐压电源与输入为AC2kV/1min绝缘电阻≥100MΩ温度工作：－15～+60℃ 存储 －30～+70℃湿度93%RH，不结露，无腐蚀性气体场所环境海拔≤2000m三、产品规格外形型号面框尺寸屏装配合尺寸开孔尺寸安装总长备注D型 48×48 44.5×44.5 44.5×44.5 76A型 72×72 66×66 67×67 713型 83×83 75×75 76×76 719型 96×96 90×90 91×91 712型 120×120 110×110 111×111 711型 160×80 150×75 151×71 71四、外型尺寸及接线方式D型A型3型9型2型注：1、标有“*”的为电流进线端；2、频率表接线请参考单相电压表；2、组合表接线图参考功率表。
具体接线方式以仪表上的接线图为准！五、 面板键盘操作说明1）仪表共设、、SET、四个组合按键；键：向左方向键，用于菜单项的选择；键：向右方向键，用于菜单项的选择；SET 键：菜单键，用于进入编程级菜单或从下级菜单反回到上一级菜单；键：确认键，用于对所选菜单功能的确认。
编程菜单说明如下2）进入菜单首先就输入用户级密码：0001；3）菜单字符说明：用户级密码输入信息错误用户显示数据设置菜单4）常用仪表参数设置● 倍率的设置：电压电流表：当进入编程状态主菜单后,按““键或“ ”键选择显示“-In-”字样的菜单后”，按“ ”键进入显示设置，显示”Scal” 字样的菜单按“ ”此时会显示上次设置值，(默认1000）可以在0-9999 范围根据实际情况输入显示值（这里的显示值就是标称信号输入时所要对应显示的值），输入时按“ ”键可以使数码管在0-9 内循环改变，按“ ”键可以切换数码管的位置。
设置完毕后按“ ”键。
按“ ”键出现“ Poin ”字样，表示要求确定小数点位置，按“ ”键,出现仪表要显示的值,然后可通过按“ ”键进行小数点位置调整，调整完毕，按按“ ”键会退到“Poin”。
然后按Set 键一步一步退出，当退到出现“Save”显示时按“ ”键保存所修改的数据，按“Set”则不保存，也就是修改无效。
例：用户所定购的表为AC 10kV/100V，即输入信号AC100V，要求显示10.00kV。
因为某种原因（比如实际系统中的互感器变比为20 kV/100V）要求改显示为20.00 kV那么按照上述方法在”Scal”下输入2000,然后”Poin” 中小数点应移至第二位，即显示为20.00功率表：当进入编程状态主菜单后,按“”键或“”键选择显示“Ct-Pt”字样的菜单后按“ ”键，此时出现“r-U”字样按“”键出现“r-I”就是电压倍率和电流倍率设置子菜单了，可以分别进入进行设置，在0-9999 范围根据实际情况输入值（与电压电流表不同，这里输入的值分别是电压和电流的变比），输入时按“”键可以使数码管在0-9 内循环改变，按“ ”键可以切换数码管的位置。
设置完毕后按“”键。
然后按Set 键一步一步退出，当退到出现“Save”显示时按“”键保存所修改的数据，按“Set”则不保存，也就是修改无效。
例：用户所定购的功率表为电压信号AC 20kV/100V，电流信号AC 100A/5A;因为某种原因（比如实际系统中的电压互感器变比为10 kV/100V, 电流互感器变比为200A/5A）那么按照上述方法在” r-U”下输入100(即10KV/100V=100)；然后” r-I”下输入40(即200A/5A=40)。
5）：各种类型仪表菜单操作流程图注1：下面各图中的操作方式为在“测量显示”状态下，要进入菜单请按“SET”键，出现“PASS”字样的菜单；其它的向下一级菜单按“”；向上一级菜单按“SET”；向左平移按“”键；向右平移按“”键；注2：在向上一级菜单的操作中，标有向上或侧方向上一级菜单的，应为确认按“”键。
六、输出功能使用说明（智能型仪表专有功能）一、通讯功能用户如需要此功能，订货时必须说明。
1、通讯特点及协议(1) 特点：RS485口输出；电气连接：三线连接，即A、B、GND（信号地）；连接类型：异步，半双工。
(2) MODBUS-RTU协议仪表地址：1~247波特率：2400、4800、9600（默认4800）数据格式：10位异步通讯方式，如下：1位起始位[0]8位数据位[由低位到高位]1位停止位[0]·采用RTU方式，本类产品目前只开放03H、04H读命令（主要用于读取显示数据），如查询数据有误，则仪表不响应或返回FFFFH错误码。
若用户需要更为详细的资料，欢迎来电来函索取。
2、报文格式说明命令 03H或04H：读命令·主机请求：地址 命令 数据地址 数据长度 CRC校验码1byte + 1byte + 2byte + 2byte + 2byte说明：地址：所要查询仪表地址号，可以在1~247内设置。
占用一个字节；命令：目前开放03H、04H读命令。
占用一个字节；数据地址：所要读取的数据，存放在仪表内存中的地址编号。
占用两个字节，高字节在前，低字节在后。
（数据地址编号请查询附表1）数据长度：所要读取的数据的总个数，一般三相电压/电流长度为“3”CRC校验码：低字节在前，高字节在后。
占用两个字节。
·从机响应：地址 命令 数据长度 数据信息 CRC校验码1byte + 1byte + 1byte + nbyte + 2byte说明：地址：所要查询仪表地址号。
占用一个字节；命令：目前开放03H、04H读命令。
占用一个字节；数据长度：返回数据的字节数。
占用一个字节；数据信息：所要读取电量显示信息，电量辅助信息；CRC校验码：低字节在前，高字节在后。
占用两个字节。
例如：主机请求01 04 00 00 00 01 DD FA从机地址功能码数据首地址读数据长度CRC从机响应01 04 02 13 88 DD FA从机地址功能码返回字节数返回数据的内容 CRC3、校验码算法循环冗余码CRC16的算法可采用以下算法流程图，其中BYTE为每一帧信息的数据码，依次从头到尾；POLY＝A001H七、变送输出功能（智能型仪表专有功能）用户如需要此功能，订货时必须说明。
智能数显表带一路模拟量输出功能，它能将设定的某一相/ 路信号转换成相应的4~20mA模拟信号供用户使用。
如果是三相表，可以任意设定输出对应哪一路。
输入与输出的对应关系如下：电流/电压表：如输出4~20mA，则对应输入0~标称输入值；功率表：如输出4~20mA，则对应输入0~额定功率值；功率因数表： 如输出4~20mA，则应对应的输入是容性(C)1.000~感性(L)1.000；如输出4~12~20mA，则对应的输入是容性(C)1.000~0~感性(L)1.000；频率表：输入45~50~55Hz，则对应输出是4~12~20mA。
如果客户有特殊要求，在订货时请详细说明。
其它特殊对应关系，在此不做赘述。
八、开关量输入与输出本公司的CJ系列仪表(除A型外)可以选配开关量输入和输出功能，一般是两路开关量输出和四路开关量输入。
上图所示为开关量的状态显示。
其中第二排为开关量输入状态；第三排为开关量输出状态。
对于开关量输入：0代表相应的开关断开，1代表相应的开关闭合。
对于开关量输出：用下边的设置图做进一步解释。
对应的接线图如下：由于单相电流电压表的显示为一单排显示， DIDO状态的显示页面用左边的LED指示灯指示。
当LED均不亮量代表当前显示内容为电流或电压测量值；当DI灯亮时，表示当前显示内容为开关量输入状态，右边起第一个对应第一路开入量；当DO灯亮时，表示当前显示内容为开关量输出状态，右边起第一个对应第一路开出状态。
以第一路为例：进入设置菜单后首先选择是报警方式（ALr）还是遥控方式（r_C）。
（1）、选择报警方式（ALr）按确认键，设置对应监控哪一个电参量（AL.Pr），流程中给出黙认对应IA（第一路电流），选择好后按确认键保存，用户可自行设置（其中，IA对应第一路电流，Ib对应第二路电流，IC对应第三路电流，等，值得注意的是：IAbC指的是三路电流任意一路越限就报警；UAbC指三路电压任意一路越限就报警；“di 1”表示对应第一路开关量输入状态，此时开入开出连动，di 2等与此相同，对应第二路开入）；按向右键，设置高报警或低报警（AL.HL），H为高报警，L为低报警。
如选择高报警，按确认键设置报警上限，图中“6000”为高报警上限（可自行更改）；当对应电量最大值超出此数据则报警（低报警与之相反），对应的开关量输出由常开，转为闭合；按向右键选择设置延时时间（dELy）,按确认键出现“0001”代表延时10mS，最大可设置为99.99S即显示“9999”；此项为超限报警的响应时间设置，最小值为“0001”（10mS）；设置好延时后，继续按向右键，进行最后一项设置：回滞量（AL.PH）。
