单相远程费控智能电能表说明书名称：单相远程费控智能电能表系列：智能电能表型号：DDZY1122特点：设计先进 结构合理 运行稳定可靠 抗干扰能力强一、产品概述:单相电子式DDZY1122 单相远程费控智能电能表，采用先进的集成电路设计和表面贴装技术（SMT）工艺制造，其特点是高精度、宽负载、低功耗、抗干扰能力强。
配有红外掌上电脑、RS485通信接口，用户可以根据需要自行对电表进行编程、校时和抄表等各种操作。
二、功能简述：z存储近12个月有功正向总、尖峰、峰、平、谷电量和反向有功总电量。
z保存最近62日零点冻结数据和最近96次整点冻结数据；保存最近2次的时区、时段切换记录以及约定冻结记录；保存最近3次瞬时冻结记录。
z具有广播校时功能： 电能表时钟与校时时钟相差５分钟以内（不能跨日校时）能进行广播校时，否则电表将不作响应。
广播校时每天只允许校对一次。
z内置硬时钟芯片，多费率，可支持十四个时段。
z事件记录功能：记录编程、校时、清零、开表盖、停电、拉闸、合闸记录。
z自动结算功能，结算日可通过管理系统进行设置。
z冻结功能：定时冻结、瞬时冻结、约定冻结、日冻结、整点冻结。
z具有远程通断电控制功能。
z故障自检测功能。
z电池欠压检测功能。
z具有自动循环显示状态和按键翻页显示状态。
z带有背光的大屏幕汉字提示的LCD显示。
z具有停电显示功能，可通过翻页键激活。
z通讯功能：具有红外和RS485通信功能。
三、技术参数：执行标准GB/T17215.321-2008、 GB/T15284-2002、 DL/T 645-2007、 Q/GDW 364-2009正向有功电能 、组合有功计量 有功反向有功电能计入正向有功电能 电压（V） 220电流（A） 1.5(6) 5(30) 5(60) 10(60) 20（80）表常数（imp/kWh） 6400 3200 1600 1200准确度等级 2.0级额定频率 50Hz规格单机重量有功 脉冲宽度：80ms±20%输出 测试输出秒信号输出：1HZ工作电压 0.8Un ～ 1.15Un 极限工作电压 0.7Un ～ 1.2Un功耗 电压线路 <1.5W 6.0VA 电流线路 <1.0VA显示器显示 0～999999.99 kWh（小数位可设置）掉电存贮时间 大于20年时钟误差 <0.5秒/天电气参数电池使用时间 >10年RS485通讯方式通讯红外通讯符合DL/T645-1997 规约要求正常工作温度 -25℃～55℃极限工作温度 -30℃～60℃存储温度 -40℃～70℃气侯条件存储和工作湿度 相对湿度不超过85%。
IPM910B系列单相数字式智能电表用户说明书IPM910B-MIPM910B-VIPM910B-IIPM910B-M-PLUS危险和警告本设备只能由专业人士进行安装，对于因不遵守本手册的说明所引起的故障，厂家将不承担任何责任。
触电、燃烧或爆炸的危险⏹设备只能由取得资格的工作人员才能进行安装和维护。
⏹对设备进行任何操作前，应隔离电压输入和电源供应，并且短路所有电流互感器的二次绕组。
⏹要用一个合适的电压检测设备来确认电压已切断。
⏹在将设备通电前，应将所有的机械部件，门和盖子恢复原位。
⏹设备在使用中应提供正确的额定电压。
不注意这些预防措施可能会引起严重伤害。
本说明书版权属深圳市西研科技有限公司所有，未经书面许可，不得复制，传播或使用本文件及其内容，违犯者将要对损坏负责。
深圳市西研科技有限公司保留所有版权。
我们已经检查了本手册关于描述硬件和软件保持一致的内容。
由于不可能完全消除差错，所以我们不能保证完全的一致。
本手册中的数据将定期审核，并在新一版的文件中做必要的修改，欢迎提出修改建议。
以后版本中的变动不再另行通知。
目录1.装置简介 (1)1.1.概述 (1)1.2.基本功能一览表 (1)2.额定参数 (2)3.性能指标 (2)4.结构外观与安装 (3)4.1.外观 (3)4.2.安装步骤 (4)4.3.结构尺寸 (4)4.4.安装注意事项 (4)4.5.端子图 (4)5.典型接线图 (6)5.1.电压电流输入接线 (10)5.2.通信接线 (11)5.3.DI的连接 (11)6.操作说明 (12)6.1.按键说明 (12)6.2.测量显示 (13)7.参数设置 (14)8.售后服务承诺 (16)8.1.质量保证 (16)8.2.装置升级 (16)8.3.质保限制 (16)9.通信协议 (17)1. 装置简介1.1. 概述IPM910B系列单相数字式智能电表，以工业级微处理器为核心，处理速度高，具有很高的性价比。
单相费控智能电能表杭州海兴电力科技股份有限公司序言适用范围：本说明书适用以下单相费控智能电能表：注：DDZY208C-Z型\ DDZY208-Z型支持低压电力线载波通讯方式。
DDZY208C-J型\ DDZY208-J型支持微功率无线通讯方式。
DDZY208C 型\DDZY208C-Z型\ DDZY208C-J型支持CPU智能卡读写功能。
请根据您的产品选择阅读。
版本：V1.01产品简介1.1概述单相费控智能电能表是采用先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和使用寿命。
可根据具体产品型号选配低压电力线载波通讯模块或者微功率无线通讯模块，以及CPU智能卡读写接口。
1.2依据标准1.3工作原理单相费控智能电能表由电压采样网络、电流采样网络、存储器、和MCU组成数据处理单元；由交流电源、电池组成供电单元；由LCD显示、红外通信、RS485通信、按键、载波通注：载波、微功率无线、IC卡接口可选配。
1.4技术参数2主要功能2.1电能计量有功电能计量●具有正反向有功电能计量和分时电能计量功能，并可设置有功组合方式。
●保存当前和最近12个月的组合有功、正向有功、反向有功总和各费率电能量，结算时间可设定为1至28日的整点时刻。
2.2瞬时量测量可测量、记录、显示当前电压、电流、功率、功率因数等电网参数，测量误差（引用误差）不超过±1％。
2.3冻结功能2.3.1日冻结：保存最近62次的日冻结时间、正向有功、反向有功总、尖、峰、平、谷电能量和瞬时功率，日冻结时间可设。
2.3.2整点冻结：保存最近254次的整点冻结时间、正向有功、反向有功总电能量，整点冻结起始时间、时间间隔可设。
2.3.3定时冻结：保存最近60次的定时冻结时间、正向有功、反向有功总、尖、峰、平、谷电能量和瞬时功率，包括年、月、日、小时为周期的定时冻结。
2.3.4瞬时冻结：保存最近3次的瞬时冻结时间、正向有功、反向有功总、尖、峰、平、谷电能量和瞬时功率，在收到瞬时冻结命令后立即冻结。

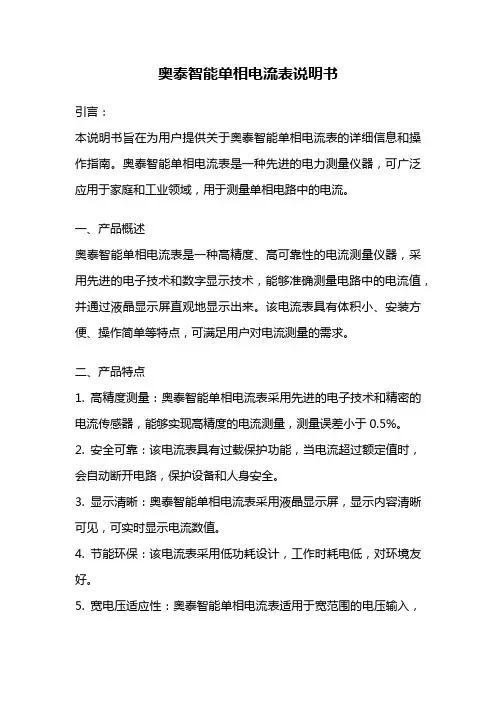

奥泰智能单相电流表说明书引言：本说明书旨在为用户提供关于奥泰智能单相电流表的详细信息和操作指南。
奥泰智能单相电流表是一种先进的电力测量仪器，可广泛应用于家庭和工业领域，用于测量单相电路中的电流。
一、产品概述奥泰智能单相电流表是一种高精度、高可靠性的电流测量仪器，采用先进的电子技术和数字显示技术，能够准确测量电路中的电流值，并通过液晶显示屏直观地显示出来。
该电流表具有体积小、安装方便、操作简单等特点，可满足用户对电流测量的需求。
二、产品特点1. 高精度测量：奥泰智能单相电流表采用先进的电子技术和精密的电流传感器，能够实现高精度的电流测量，测量误差小于0.5%。
2. 安全可靠：该电流表具有过载保护功能，当电流超过额定值时，会自动断开电路，保护设备和人身安全。
3. 显示清晰：奥泰智能单相电流表采用液晶显示屏，显示内容清晰可见，可实时显示电流数值。
4. 节能环保：该电流表采用低功耗设计，工作时耗电低，对环境友好。
5. 宽电压适应性：奥泰智能单相电流表适用于宽范围的电压输入，能够满足不同环境下的使用需求。
三、产品参数1. 电流测量范围：0-100A2. 测量精度：小于0.5%3. 工作电压：220V4. 频率范围：50Hz-60Hz5. 功耗：小于1W6. 外观尺寸：80mm×80mm×40mm四、安装与使用1. 安装要求：将奥泰智能单相电流表安装在电路中的合适位置，确保电流表与电路连接正确，避免接反或短路等情况。
2. 使用方法：将电流表的电源线与电路连接，打开电源开关，液晶显示屏将显示当前电路中的电流数值。
五、注意事项1. 请勿在高温、潮湿或多尘的环境中使用电流表，以免影响其正常工作。
2. 请勿超过电流表的额定电流范围，以免损坏电流表或导致电路故障。
3. 在使用过程中，如发现电流异常或其他异常情况，请及时断开电源并联系专业人员进行检修。
4. 请勿擅自拆卸电流表，以免影响其正常工作或导致安全事故。
＃单相远程费控智能电能表（载波）使用说明书23一、产品概述单相远程费控智能电能表（载波）是一种实现计量、计费和远程监控的智能电能表，适用于家庭、商用和工业场所的电力计量和监测。
本产品采用先进的载波通信技术，能够实现与配电运营商之间的远程通讯，实现远程抄表、费控和数据传输等功能。
二、产品特点1.自动抄表功能：通过载波通信技术，实现远程自动抄表，省去人工抄表的麻烦。
2.远程费控：配合配电运营商的系统，实现远程费控功能，帮助用户合理使用电力资源。
3.数据实时监控：用户可以通过手机或电脑随时监控用电情况，实时了解用电量和费用情况。
4.防盗功能：具备防盗功能，确保电能表的安全稳定运行。
三、使用方法1.安装：请由专业人员按照说明书正确安装电能表，接入电路时务必注意安全。
2.初始设置：接通电源后，根据说明书中的操作步骤进行初始设置，包括通信参数设置等。
3.远程连接：通过配电运营商提供的操作系统和软件，进行远程连接，实现自动抄表和费控功能。
4.数据监控：登录相关平台，查看电能表传输的用电数据，实时监控用电情况。
四、注意事项1.请勿私自拆卸电能表，以免影响电能表的正常运行。
2.请定期检查电能表的连接情况，确保电能表正常工作。
3.在使用过程中如发现异常情况（如电能表显示异常、数据不准确等），请及时联系服务商进行处理。
4.切勿使用不符合标准的电源供电，防止对电能表造成损坏。
五、维护保养1.定期检查电能表的工作状态，如有故障请联系售后服务人员进行维修。
2.保持电能表周围环境清洁，避免尘埃进入影响电能表的正常工作。
3.避免碰撞和摔落，防止电能表损坏。
以上是单相远程费控智能电能表（载波）使用说明书23的相关内容，希望用户在使用过程中按照说明书的要求正确操作，以确保电能表的正常运行和数据准确性。
目录1．概述 (2)1.1性能 (2)1.2 工作原理： (3)2．技术参数： (3)2.1 规格及技术参数： (3)3．使用说明 (5)3.1液晶显示示意图如下表： (5)3.2 状态指示灯 (5)3.3 数据显示： (5)4.电表功能 (6)4.1 计量功能： (6)4.2 费控功能： (6)4.3 负荷开关： (6)4.5 安全认证加密： (7)4.6 测量及监测： (7)4.7事件记录： (7)4.8 费率、时段功能： (7)4.9 冻结功能 (8)4.10 报警功能 (8)4.11 显示功能 (8)4.12 通讯接口 (10)5. 表外形尺寸图及接线图 (10)5.1外形尺寸图： (10)5.2 接线图 (10)5.3 脉冲输出接线图： (11)6.运输贮存与保证期限 (12)1．概述DDZY22-Z型单相费控智能电能表，采用当今最先进的电能表专用集成电路、微处理器、永久保存信息的不挥发性存贮器、宽温液晶显示等技术和SMT 工艺设计、制造，是高精度、宽负载、高灵敏、低功耗，供计量额定频率为50/60Hz 的单相电网中的交流有功电能，该表集众多功能于一体，实现了正、反向有功、分时电能计量以及远传实时电压、电流、零线电流、功率、功率因数等，并可通过远程售电系统实现用户“先买后用”的预付费功能，又可灵活预置多种功能：冻结电量、故障报警、自动断电、开盖记录、自动抄表等功能。
以PC机和掌上电脑为媒介实现用户与供电部门计算机的信息传输。
本表还具有红外、RS485接口，方便电力部门实现计算机网络管理。
并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。
供电部门可通过计算机和远程售电管理系统对用户预置购电量，并可设置剩余报警电量、跳闸报警电量、协议透支电量等。
此电能表一表一加密模块，智能表上的所有数据信息均经加密处理，保障了用户的用电利益，同时售电管理系统中存储用户地址、姓名、以及此用户表的出厂表号、表常数等信息，便于用电管理与用电监察。
目录一、产品简介 (1)1.1 概述 (1)1.2 规格和主要参数 (1)二、外形说明及安装 (3)2.1 液晶显示及内容 (3)2.2 电表的安装及接线 (5)三、功能说明 (8)3.1 计量功能 (8)3.2 费控功能............................................................................................................. 错误!未定义书签。
3.3 测量及监测 (8)3.4 事件记录 (8)3.5 费率、时段 (9)3.6 显示功能 (9)3.7 报警功能 (9)3.8 冻结功能 (9)3.9 计时功能 (10)3.10 脉冲输出 (10)3.11 通信接口 (10)四. 工作原理 (10)五、安装............................................................................................................................... 错误!未定义书签。
六、运输与贮存................................................................................................................... 错误!未定义书签。
七、质保期限....................................................................................................................... 错误!未定义书签。
一、产品简介1.1 概述单相智能电能表是本公司研制生产的新一代电能计量产品。
本产品采用专用大规模集成电路和SMT生产工艺，具有电能计量、数据处理、实时监测、自动控制、信息交互等功能。
使用说明书更多关注公....众....号民熔电气集团回复电气获取更多电气行业资料1 一、产品简介1.1 概述单相智能电能表是本公司研制生产的新一代电能计量产品。
本产品采用专用大规模集成电路和SMT生产工艺，具有电能计量、数据处理、实时监测、自动控制、信息交互等功能。
本产品完全符合以下标准要求：GB/T 15284-2002 《多费率电能表特殊要求》GB/T 17215.323-2008 《交流电测量设备特殊要求-第23部分静止式无功电能表（2级和3级）》GB/T 17215.321-2008 《交流电测量设备特殊要求-第21部分静止式有功电能表（1级和2级）》GB/T 17215.211-2006 《交流电测量设备通用要求试验和试验条件-第11部分：测量设备》GB 4208-2008 《外壳防护等级（IP代码）》GB/T 15464-1995 《仪器仪表包装通用技术条件》JJ式电能表》DL/T 614-2007 《多功能电能表》DL/T 645-2007 《多功能电能表通信协议》DL/T 830-2002 《静止式单相交流有功电能表使用导则》DL/T 698-1999 《低压电力用户集中抄表系统技术条件》Q/GDW 205-2008 《电能计量器具条码》Q/GDW 206-2008 《电能表抽样技术规范》Q/GDW 355-2009 《单相智能电能表型式规范》Q/GDW 354-2009 《智能电能表功能规范》Q/GDW 365-2009 《智能电能表信息220 1.2.2 标准参比电流：电能表接入方式标准值（A）直接接入5，10，20 经互感器接入1.52 1.2.3 最大电流：不小于4倍参比电流。
1.2.4 参比频率：50Hz。
1.2.5 功率消耗 1.2.5.1 电压线路：在参比电压、参比温度和参比频率下，电能表电压线路的有功功率和视在功率消耗在非通信状态下不大于1.5W、10V A；在通.6 电能表常数：电压最大电流常数单相直通220 20 3200 30 3200 40 1600 50 1600 60 1600 80 800 范围规定的工作范围-25℃～60℃极限工作范围-40℃～70℃储存和运输极限范围-40℃～70℃ 1.2.8.3 工作相对湿度不大于95% 1.2.8.4 大气压力63.0kPa～106.0kPa（海拔4000m及以下），特殊订货要求除外。

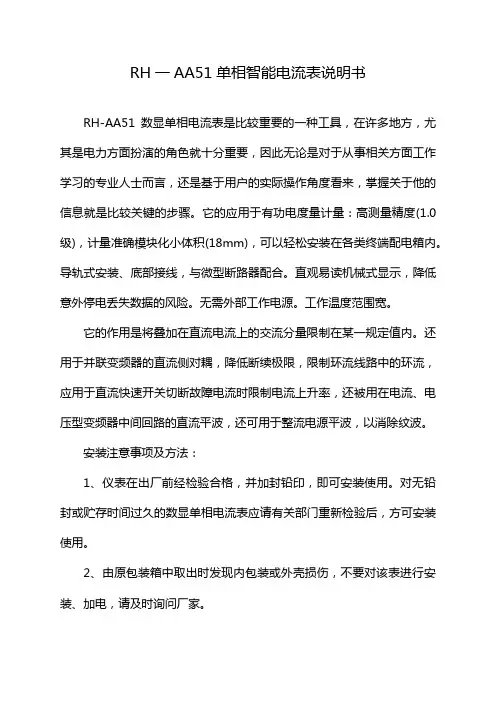

RH一AA51单相智能电流表说明书
RH-AA51数显单相电流表是比较重要的一种工具，在许多地方，尤其是电力方面扮演的角色就十分重要，因此无论是对于从事相关方面工作学习的专业人士而言，还是基于用户的实际操作角度看来，掌握关于他的信息就是比较关键的步骤。
它的应用于有功电度量计量：高测量精度(1.0级)，计量准确模块化小体积(18mm)，可以轻松安装在各类终端配电箱内。
导轨式安装、底部接线，与微型断路器配合。
直观易读机械式显示，降低意外停电丢失数据的风险。
无需外部工作电源。
工作温度范围宽。
它的作用是将叠加在直流电流上的交流分量限制在某一规定值内。
还用于并联变频器的直流侧对耦，降低断续极限，限制环流线路中的环流，应用于直流快速开关切断故障电流时限制电流上升率，还被用在电流、电压型变频器中间回路的直流平波，还可用于整流电源平波，以消除纹波。
安装注意事项及方法：
1、仪表在出厂前经检验合格，并加封铅印，即可安装使用。
对无铅封或贮存时间过久的数显单相电流表应请有关部门重新检验后，方可安装使用。
2、由原包装箱中取出时发现内包装或外壳损伤，不要对该表进行安装、加电，请及时询问厂家。
3、安装电流表需有经验的电工或专业人员，并确定读完本说明书。
4、仪表应安装在室内通风干燥的地方，采用标准导轨式安装，安装的底板应固定在坚固耐火、不易振动的墙上。
5、在有污秽及可能损坏机构的场所，电流表应安装在保护柜内。
6、安装接线时应按照电能表壳上的接线图或说明书的相应接线图进行接线，使用多股铜线引入，避免因接触不良而引起仪表工作不正或烧毁。
7、正确接入电网时，数显单相电流表的电源指示灯常亮。
