电子交流电压表使用说明书

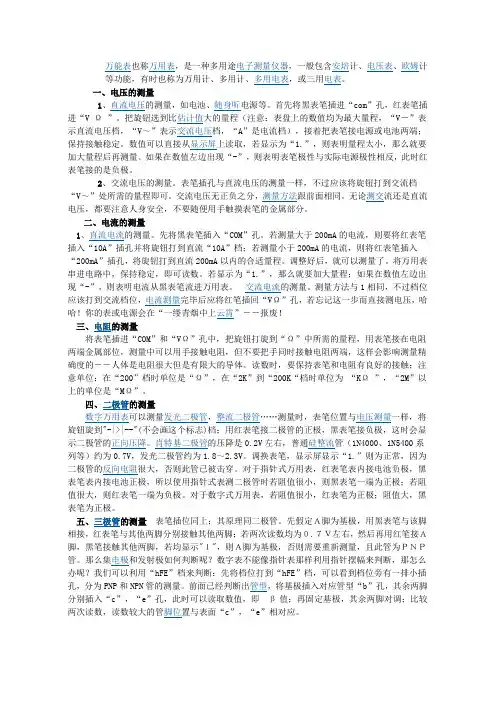

万能表也称万用表，是一种多用途电子测量仪器，一般包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用计、多用电表，或三用电表。

一、电压的测量1、直流电压的测量，如电池、随身听电源等。

首先将黑表笔插进“com”孔，红表笔插进“V Ω”。

把旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，“V－”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。

数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量。

如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。

2、交流电压的测量。

表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。

交流电压无正负之分，测量方法跟前面相同。

无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。

二、电流的测量1、直流电流的测量。

先将黑表笔插入“COM”孔。

若测量大于200mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮打到直流200mA以内的合适量程。

调整好后，就可以测量了。

将万用表串进电路中，保持稳定，即可读数。

若显示为“1.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。

交流电流的测量。

测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，哈哈！你的表或电源会在“一缕青烟中上云霄”－－报废！三、电阻的测量将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度的－－人体是电阻很大但是有限大的导体。

读数时，要保持表笔和电阻有良好的接触；注意单位：在“200”档时单位是“Ω”，在“2K”到“200K“档时单位为“KΩ ”，“2M”以上的单位是“MΩ”。

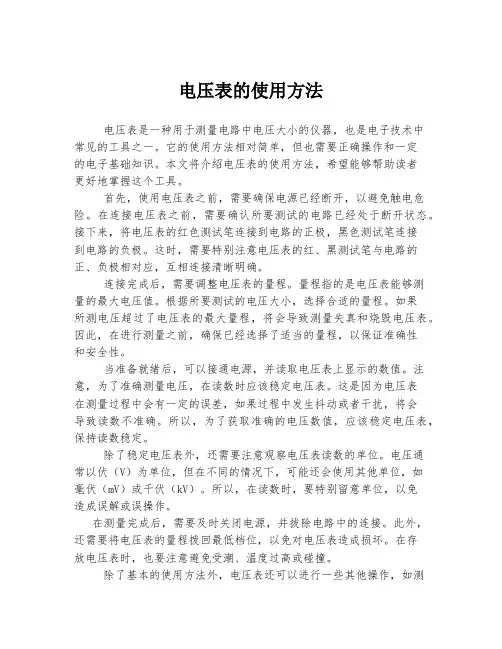

电压表的使用方法电压表是一种用来测量电压的仪器。

在电子工程、电力系统、实验室和其他相关领域中，电压表是必不可少的工具之一。

本文将介绍电压表的基本使用方法和注意事项。

一、准备工作在使用电压表之前，我们需要做一些准备工作以确保安全和准确度。

1.选择合适的电压表 - 根据测量的电压范围选择合适的电压表。

电压表通常有直流电压（DCV）和交流电压（ACV）测量范围，选择正确的量程以避免损坏仪表。

2.检查仪表 - 在使用电压表之前，务必检查仪表的外观和连接是否完好无损。

确保电压表的探头、引线和接线端子没有损坏。

3.接地保护 - 当测量高电压时，应使用绝缘手套和安全帽等工具，确保自身安全。

此外，将电压表的接地杆连接到接地点，以保护仪器和人员的安全。

二、测量步骤下面是使用电压表进行电压测量的基本步骤：1.选择测量模式 - 根据待测电压的类型选择测量模式，如直流电压（DCV）或交流电压（ACV）。

- DCV：直流电压模式，用于测量直流电源和电池等。

- ACV：交流电压模式，用于测量交流电源和电路等。

2.连接电压表 - 将电压表的探头正确连接到测试电路中。

注意，红色探头连接到正极，黑色探头连接到负极。

3.选择合适的量程 - 根据待测电压的范围选择合适的量程。

如果测试电压超出了所选量程，应选择更大的量程来避免损坏仪表。

4.操作电压表 - 打开电压表，等待其稳定后进行读数。

在读取电压值之前，确保电压表的指针或数字显示稳定并且不抖动。

5.读取电压值 - 根据电压表的刻度盘或数字显示读取测量值。

注意单位是伏特（V）或千伏（kV）。

三、注意事项在使用电压表时，需要注意以下事项以确保测量的准确度和安全性：1.避免超负荷 - 在测量电压时，确保电压表的量程可以覆盖待测电压范围。

过高的电压会导致仪表损坏。

2.防止短路 - 在接线时，确保探头之间没有直接接触，以免发生短路。

短路可能会导致电压表损坏或者对测量电路产生影响。

3.注意电压类型 - 根据待测电压的类型选择合适的测量模式。

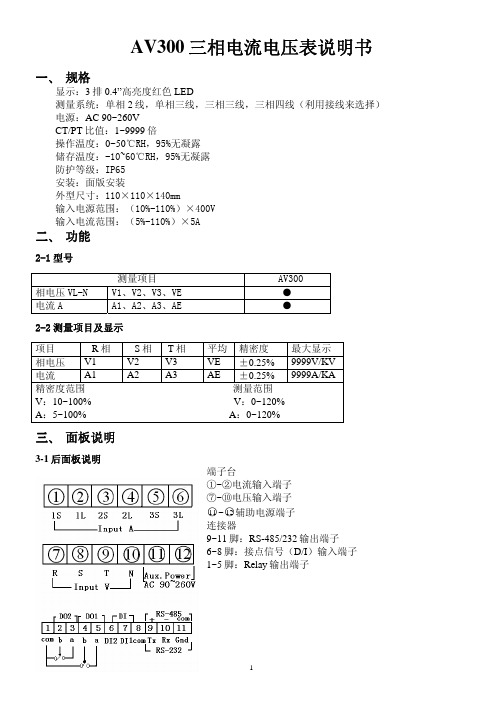

AV300三相电流电压表说明书一、 规格显示：3排0.4”高亮度红色LED测量系统：单相2线，单相三线，三相三线，三相四线（利用接线来选择） 电源：AC 90~260V CT/PT 比值：1~9999倍操作温度：0~50℃RH，95%无凝露 储存温度：-10~60℃RH，95%无凝露 防护等级：IP65 安装：面版安装外型尺寸：110×110×140mm输入电源范围：（10%-110%）×400V输入电流范围：（5%-110%）×5A二、 功能2-1型号2-2测量项目及显示三、 面板说明3-1后面板说明端子台①~②电流输入端子 ⑦~⑩电压输入端子 ○11~○12辅助电源端子 连接器9~11脚：RS-485/232输出端子 6~8脚：接点信号（D/I ）输入端子 1~5脚：Relay 输出端子测量项目AV300 相电压VL-N V1、V2、V3、VE ● 电流A A1、A2、A3、AE●项目 R 相 S 相 T 相 平均精密度最大显示 相电压 V1 V2 V3 VE ±0.25% 9999V/KV 电流 A1 A2 A3 AE ±0.25%9999A/KA 精密度范围 测量范围V ：10~100% V ：0~120% A ：5~100% A ：0~120%3-2外型/开孔尺寸四、 接线图一、通讯1-1通讯协定采用Modus protocol –RTU模式之通讯协定。

编码8位元之2进位制数值起始位1位模式异步数据长度8位奇偶校验无停止位 2位错误校验 CRC（冗余循环码）起始标志=≥4字节的时间位址码 = 1字节功能码 = 1字节数据区 =N字节错误校验 = 16位CRC码结束标志=≥4字节的时间1-2结构位址码功能码数据区校验码8位元8位元N×8位元 16位元1-3位址区位址码为讯息组的起始位元组（8位元），从1~247这个位元组表示由用户设置位址的从站将接收由主站发送来的讯息。

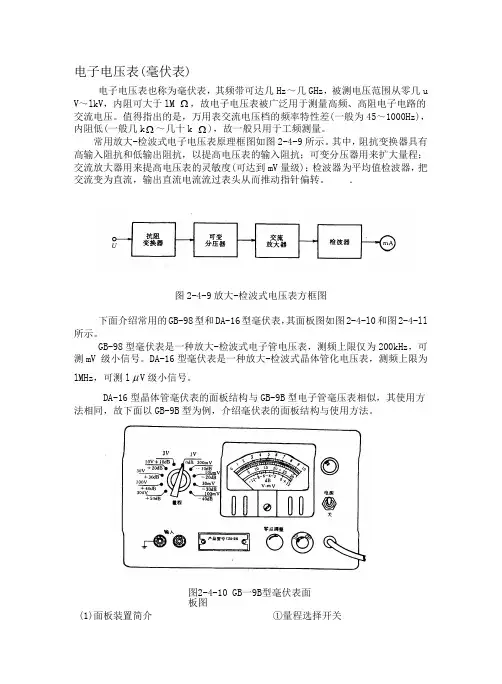

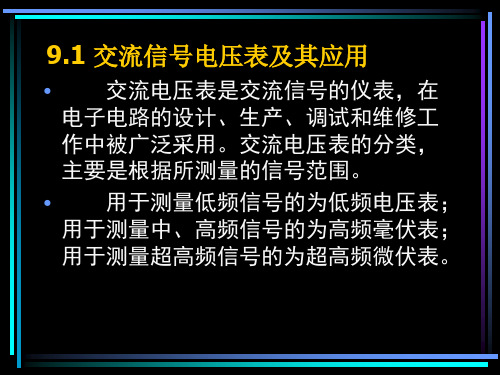

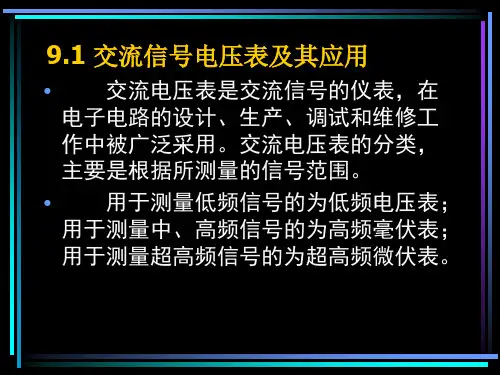

电子电压表(毫伏表)电子电压表也称为毫伏表，其频带可达几Hz～几GHz，被测电压范围从零几u V～lkV，内阻可大于lM Ω，故电子电压表被广泛用于测量高频、高阻电子电路的交流电压。

值得指出的是，万用表交流电压档的频率特性差(一般为45～1000Hz)，内阻低(一般几kΩ～几十k Ω)，故一般只用于工频测量。

常用放大-检波式电子电压表原理框图如图2-4-9所示。

其中，阻抗变换器具有高输入阻抗和低输出阻抗，以提高电压表的输入阻抗；可变分压器用来扩大量程；交流放大器用来提高电压表的灵敏度(可达到mV量级)；检波器为平均值检波器，把交流变为直流，输出直流电流流过表头从而推动指针偏转。

．图2-4-9放大-检波式电压表方框图下面介绍常用的GB-98型和DA-16型毫伏表，其面板图如图2-4-l0和图2-4-ll 所示。

GB-98型毫伏表是一种放大-检波式电子管电压表，测频上限仅为200kHz，可测mV 级小信号。

DA-16型毫伏表是一种放大-检波式晶体管化电压表，测频上限为lMHz，可测lμV级小信号。

DA-16型晶体管毫伏表的面板结构与GB-9B型电子管毫压表相似，其使用方法相同，故下面以GB-9B型为例，介绍毫伏表的面板结构与使用方法。

图2-4-10 GB一9B型毫伏表面板图(1)面板装置简介①量程选择开关10mV～300V共l0档。

②表盘级表盘上有三条刻度线供读数用：第一条刻度线(0～10)：是lomV、100mV、1V、10V、100V五档量程时的读数刻度。

第二条刻度线(0～30)：是30mV、300mV、3V、30V、300V五档量程时的读数刻度。

第三条刻度线(-12～+2)：是作电平表用时的分贝读数刻度。

③输入被测电压由此输入机内。

④零头调整调表头零点用。

此外还有电源开关、指示灯等。

(2)使用方法①选择量程图2-4-11 DA-16型毫伏表面板按被测量大小选择合适的量程；若不知道被测量的大小时，可从大量程开始逐步减小到指针有指示为止。

YW194U-9X4三相电压表价格,YW194U-9X4供应商华仪电子电器厂专业研发制造YW194U-9X4三相电压表YW194U-9X4三相电压表制造销售醴陵市华仪电子科技公司地.址：湖南省醴陵市立三大道195号,邮.编：412200 电.话：【86+731-23259123/ 23258123/23336599/23336199】传.真：【86+731-23336600/ 23256123/23336399】 YW194U-9X4三相电压表制造销售 YW194U-9X4三相电压表设计院上图YW194U-9X4三相电压表制造销售我公司位于湖南省株洲市醴陵市,醴陵盛产陶瓷、鞭炮烟花，有“瓷城”和“花炮之乡”的美称。

是举世闻名的釉下五彩瓷原产地。

YW194U-9X4三相电压表制造销售 YW194U-9X4三相电压表产品价格：【销售咨询热线：0731-2325-8123,2325-9123】全天24小时热线：151********YW194U-9X4三相电压表制造销售华仪出品，专业研发，强势制造，我们将以最低的价格，打造最好的品牌。

YW194U-9X4三相电压表制造销售您好！尊敬的客户！请拨打公司电*话或发送询价传真进一步了解产品YW194U-9X4三相电压表的性能，咨询YW194U-9X4三相电压表产品价格或索取产品的详细资料，我们会竭诚为您提供满意的服务!YW194U-9X4三相电压表制造销售醴陵市华仪电子科技有限公司是专业生产YW194U-9X4三相电压表的大型企业，具有多年的生产经验与雄厚的技术实力。

公司凭借先进的管理模式，精湛的制造工艺，完善的客户服务，从产品设计、原材料采购加工、制造装配、检验校验到产品出厂的每一个环节都有严格的质量监控。

YW194U-9X4三相电压表制造销售 YW194U-9X4三相电压表技术资料: 详情请来电咨询 YW194U-9X4三相电压表产品应用及实例详情请来电咨询 YW194U-9X4三相电压表现场安装调试详情请来电咨询YW194U-9X4三相电压表制造销售 YW194U-9X4三相电压表全年最低价格YW194U-9X4三相电压表制造销售华仪电子YW194U-9X4三相电压表系列，相关型号请来电咨询。

电压表的使用规则电压表是一种广泛应用于电力、电子等领域中的测量仪器，用于测量电路中的电压值。

在使用电压表时，需要遵守一定的规则，以确保测量结果的准确性和安全性。

下面我们将介绍一些常见的电压表使用规则。

首先，在使用电压表之前，需要确认电路的电源已经关闭，并且与电路无直接的连接。

这是为了避免电压表受到过高电压的损坏，同时也能保护使用者的人身安全。

其次，在连接电压表时，需要选择合适的电压量程。

电压表通常有多档量程可供选择，选择合适的量程可以使测量结果更加准确。

如果电压值超出了电压表的量程范围，可能会导致测量结果不准确或损坏电压表。

接下来，在连接电压表时，需要注意正确的接线方法。

通常，电压表有两个接线端口：红色的接线端口表示正极，黑色的接线端口表示负极。

确保正确连接可以避免测量误差和损坏设备。

另外，使用电压表时需要注意观察指针或数字显示的变化。

在测量电压时，应该慢慢调整电压表的旋钮，等待指针或数字稳定后再读取数值。

如果读取数值时存在明显的抖动或波动，可能是由于电压不稳定或电路中存在其他问题。

此外，在使用电压表时，需要注意以安全的方式接触电路。

在测量直流电压时，应该将电压表的两个接线头正确地连接到电路中的两个测量点。

避免触摸电路中的其他部分，以免发生触电等意外情况。

最后，在使用电压表之后，应该及时关闭电源并断开电压表与电路的连接。

这是为了安全起见，同时也可以延长电压表的使用寿命。

总结一下，使用电压表时需要注意关闭电源、选择合适的量程、正确接线、观察测量结果的稳定性、安全接触电路以及及时关闭电源。

这些规则能够确保电压表的准确性和安全性，同时也能保护使用者的人身安全。

希望以上的介绍能够帮助大家更好地使用电压表。
