风机盘管及风口尺寸
风机盘管大样图：
风口与风机盘管连接示意图：
风机盘管风口外形尺寸表
风机型号 A B D C
FP—34 480 130 490 200
FP—51 580 130 590 200
FP—68 680 130 690 200
FP—85 780 130 790 200
装修开风口尺寸与风机盘管风口外型尺寸对照表（各厂商略有区别）
风机型号FP-34 FP-51 FP-68 FP-85
风机风口尺寸a*b 480*130 580*130 680*130 780*130
出风口装修预留
490*140 590*140 690*140 790*140
开口尺寸A*B
回风口装修预留
490*210 590*210 690*210 790*210
开口尺寸D*C
注意事项：
1、装修时风口开口尺寸请参照上表，以上尺寸均为内径尺寸。
2、出风口开口尺寸应与风机风口位置正对、上下左右偏差不大于20mm。
3、装修封板位置距风机口不小于150mm不大于250mm 。
4、回风口开口位于风机盘管电机下方装修封板底面居中位置，与出风口对称。
5、所有检修口开口尺寸均为500*500 、且位于风机水管路阀门部位开口以利于检修。
6、所有风口开口外缘每边均要留30mm的风口边框镶嵌位置。
7、卫生间的中央空调冷凝水回水管装修时接入下水地漏。
来源：网络。

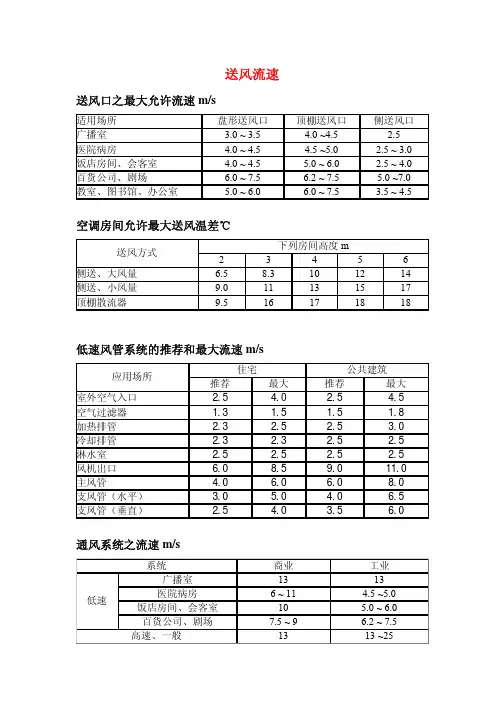

送风流速送风口之最大允许流速m/s适用场所盘形送风口顶棚送风口侧送风口广播室 3.0 ~ 3.5 4.0 ~4.5 2.5医院病房 4.0 ~ 4.5 4.5 ~5.0 2.5 ~ 3.0饭店房间、会客室 4.0 ~ 4.5 5.0 ~ 6.0 2.5 ~ 4.0百货公司、剧场 6.0 ~ 7.5 6.2 ~ 7.5 5.0 ~7.0教室、图书馆、办公室 5.0 ~ 6.0 6.0 ~ 7.5 3.5 ~ 4.5空调房间允许最大送风温差℃下列房间高度m送风方式2 3 4 5 6侧送、大风量 6.5 8.3 10 12 14侧送、小风量9.0 11 13 15 17顶棚散流器9.5 16 17 18 18低速风管系统的推荐和最大流速m/s住宅公共建筑应用场所推荐最大推荐最大4.52.54.0室外空气入口 2.51.81.51.5空气过滤器 1.33.02.52.5加热排管 2.32.52.52.3冷却排管 2.32.52.5淋水室 2.52.59.011.08.5风机出口 6.08.06.06.0主风管 4.06.54.05.0支风管（水平） 3.03.56.04.0支风管（垂直） 2.5通风系统之流速m/s系统商业工业广播室 13 13医院病房 6 ~ 11 4.5 ~5.0低速饭店房间、会客室10 5.0 ~ 6.0百货公司、剧场7.5 ~ 9 6.2 ~ 7.5~25 高速、一般 1313回风格栅的推荐流速m/s位置近座位逗留区以上门下部门上部工业用流速m/s 2 ~ 3 2 ~ 3 4 3 ≥4以噪音标准控制的允许送风流速m/s应用场所流速m/s图书馆、广播室 1.75 ~ 2.5住宅、公寓、私人办公室、医院房间 2.5~4.0银行、戏院、教室、一般办公室、商店、餐厅 4.0 ~ 5.0工厂、百货公司、厨房 5.0~7.5 推荐的送风口流速m/s应用场所流速m/s播音室 1. 5 ~ 2.5戏院 2. 5 ~ 3.5住宅、公寓、饭店房间、教室 2. 5 ~ 3.8私人办公室 2. 5 ~ 4.0一般办公室 5. 0 ~ 6.0电影院 5.0百货商场、上层 7.5百货商场、下层 10.0。
通风排烟风管及风口设计参数通风排烟是建筑物设计中非常重要的一部分，合理的通风排烟系统能够有效地改善室内空气质量，并确保建筑物内的安全。
在通风排烟系统设计中，风管及风口的参数是非常关键的，下面将详细介绍通风排烟风管及风口的设计参数。
一、风管设计参数1.风管形状：风管的形状可以选择为矩形、圆形或椭圆形等，选择合适的风管形状可以有效降低系统阻力和噪声。
通常情况下，矩形风管比圆形风管更适合长距离输送。
2.风管尺寸：风管尺寸的选择应根据通风系统的流量需求和风速来确定。
通常情况下，风管尺寸越大，阻力越小，但也会增加成本和占用空间。
3.风管材料：风管通常使用金属材料，如镀锌钢板或不锈钢板。
材料的选择应考虑质量、耐腐蚀性能和成本等因素。
4.风管布局：风管布局应合理，避免弯曲和分支过多，以减小系统阻力和噪声。
风管的支撑和固定也需要满足规范要求，确保安全可靠。
1.风口形状：风口的形状可以选择为方形、圆形或长方形等。
不同的形状对空气分布和速度有不同的影响，需要根据房间大小和需要达到的通风效果来选择合适的形状。
2.风口尺寸：风口的尺寸应根据通风需求和风速来确定。
通常情况下，风口尺寸越大，通风效果越好，但也会增加建筑物的防火隐患。
3.风口布局：风口的布局应均匀，避免死角和漏风。
风口的高度和位置也需要根据房间的几何形状和通风效果来确定。
4.风口材料：风口通常使用金属材料，如镀锌钢板或铝合金等。
材料的选择应考虑外观、耐腐蚀性能和成本等因素。
在通风排烟系统设计中，除了考虑风管和风口的参数之外，还需要考虑其他因素，如风机选型、管道连接、防火措施等。
只有综合考虑这些因素，并确保设计符合相关规范和标准，才能设计出一套安全有效的通风排烟系统。
10万级无尘室高效出风口风速标准10万级无尘室高效出风口风速标准1. 引言10万级无尘室是一种用途广泛的净化空间，其出风口的风速标准对于确保空气质量至关重要。
本文将从各方面对10万级无尘室高效出风口风速标准进行深入探讨，帮助读者全面理解该标准的重要性和实施方法。
2. 高效出风口的定义和作用10万级无尘室的高效出风口是指能够有效排放空气中的颗粒物和微生物的出风口。
其作用在于保持无尘室内空气的洁净度和稳定性，从而满足特定的生产、实验或制造需求。
3. 风速标准的重要性高效出风口的风速标准直接影响着无尘室内空气流动情况和空气净化效果。
合理的风速标准能够确保空气流动充分、颗粒物尘埃迅速排除，以及维持无尘室内的空气洁净度。
4. 风速标准的影响因素4.1 气流速度在设计高效出风口的风速标准时，需要考虑无尘室内的气流速度。
合理的气流速度能够确保颗粒物和微生物被迅速排除，同时避免造成环境过度干燥或通风不足的问题。
4.2 净化空间尺寸无尘室的大小和高度也会影响高效出风口的标准，尺寸较大的无尘室需要更高的风速标准来确保空气质量。
4.3 负荷要求根据无尘室的具体应用需求，对高效出风口的风速标准也会有所不同。
在承载高负荷需求的情况下，需要确保出风口具备强大的排放能力。
5. 实施方法5.1 测量和调整针对10万级无尘室的高效出风口，需要进行精确的测量和调整工作，以确保风速标准符合要求。
通过专业的测量设备和技术手段，可以对出风口的风速进行精确监测和调整。
5.2 技术设备选型选择合适的高效出风口技术设备也是确保风速标准的关键因素。
应根据无尘室的实际情况和需求，选择适合的风口设备，并确保其性能和质量能够满足标准要求。
6. 个人观点和理解10万级无尘室的高效出风口风速标准对于维持空气洁净度和质量至关重要。
在实际工程中，需要综合考虑空气流动、尺寸和负荷等多重因素，并通过科学的测量和设备选型来确保标准的实施。
7. 总结本文围绕10万级无尘室的高效出风口风速标准展开了全面而深入的探讨，旨在帮助读者更好地理解和实施该标准。
风管出风口尺寸标准是指在空气调节系统中，为了保证系统正常运行和舒适度的要求，对风管出风口的尺寸进行规定的一系列标准。
这些标准的制定旨在确保室内空气的质量，提高室内舒适度，并保证空调系统的高效运转。
一、风管出风口尺寸标准的意义风管出风口尺寸标准的制定，是为了满足以下需求：1. 空气流通性能：风管出风口的尺寸大小直接影响到空气的流通性能。
如果尺寸过小，会导致风量不足，空气流通性能差，影响到人们的舒适度；如果尺寸过大，则会使风量增加，造成噪音和浪费。
2. 舒适度：风管出风口的尺寸大小也会影响到室内的舒适度。
如果尺寸过小，空气流通性能差，会导致室内温度不均匀，出现冷热不均的情况；如果尺寸过大，则会使风速过快，造成室内局部寒冷和不适感。
3. 系统效率：风管出风口的尺寸大小还会影响到空调系统的效率。
如果尺寸过小，会增加系统阻力，降低系统效率；如果尺寸过大，则会导致系统风量过大，造成能源浪费。
二、风管出风口尺寸标准的分类根据不同的需求和使用环境，风管出风口尺寸标准可以分为以下几类：1. 住宅用风管出风口尺寸标准：主要以舒适度为主要考虑因素，一般要求风速不超过2m/s，出风口面积要根据房间面积进行计算。
2. 商业用风管出风口尺寸标准：主要以经济性和舒适度为主要考虑因素，一般要求风速不超过3m/s，出风口面积要根据房间面积、人口密度等因素进行计算。
3. 工业用风管出风口尺寸标准：主要以工艺需求和经济性为主要考虑因素，一般要求风速不超过4m/s，出风口面积要根据工艺要求和空气流通性进行计算。
三、风管出风口尺寸标准的计算方法风管出风口尺寸的计算方法主要有以下几种：1. 风量法：根据空调系统所需的总风量和室内所需的空气换气次数计算出每个出风口的风量，然后再根据风速和出风口形状计算出出风口面积。
2. 人体热量法：根据室内人口密度、人体热量、室内温度等因素，计算出每个出风口需要提供的冷却量，然后再根据出风口形状、风速等因素计算出出风口面积。
风机盘管出风回风口尺寸标准摘要：1.风机盘管出风口、回风口尺寸对照表2.风机盘管型号与出风口尺寸的关系3.影响风机盘管出风口尺寸的因素4.风机盘管出风口、回风口的安装建议正文：一、风机盘管出风口、回风口尺寸对照表风机盘管出风口、回风口尺寸对照表（卧式暗装盘管）提供了不同规格的风机盘管出风口和回风口的尺寸信息。
表格中列举了不同盘管规格、送风口（双层百叶风口）、回风口（单层百叶风口、带活网）以及回风口（可开、也做检修口、两用）的尺寸参数。
这些尺寸参数可为安装和选购风机盘管提供参考。
二、风机盘管型号与出风口尺寸的关系风机盘管的型号决定了其性能参数，如风量、冷量等。
不同型号的风机盘管，其出风口尺寸也会有所不同。
一般来说，型号较大的风机盘管，其出风口尺寸也会相应较大，以满足更大的风量需求。
因此，在选购风机盘管时，需要根据实际需求选择合适型号的风机盘管，并参考相应的出风口尺寸。
三、影响风机盘管出风口尺寸的因素1.风量：风量是风机盘管的一个重要性能参数，它直接影响到空调系统的制冷效果。
风量大的风机盘管，其出风口尺寸通常较大；反之，风量小的风机盘管，其出风口尺寸较小。
2.冷量：冷量是风机盘管的另一个重要性能参数，它直接影响到空调系统的制冷能力。
冷量大的风机盘管，其出风口尺寸通常较大；反之，冷量小的风机盘管，其出风口尺寸较小。
3.安装位置：风机盘管的安装位置也会影响到出风口尺寸的选择。
如果安装位置空间较大，可以选择较大尺寸的出风口；如果安装位置空间较小，则需要选择较小尺寸的出风口。
四、风机盘管出风口、回风口的安装建议1.在安装风机盘管出风口时，应根据实际空间大小选择合适尺寸的出风口，并确保出风口与风机盘管的连接牢固可靠。
2.安装回风口时，回风口的尺寸一般比风机盘管的尺寸稍大一点，以便于卸下风机盘管进行维护。
同时，回风口的安装位置应避免受到阳光直射，以免影响空调系统的制冷效果。
3.检修口的尺寸一般为风机盘管宽度的一个正方形，方便进行检修和维护。
高效送风口规格尺寸设计依据(详尽解答)高效送风口|500风量|1000风量|1500风量|特点：1.GFK系列高效送风口外壳箱体采用宝钢优质冷轧钢板制作，外表面静电喷塑处理或烤漆处理，配有散流板。
2.高效送风口可作为终端高效过滤装置直接安装在洁净室顶棚处，结构紧凑，密封性能可靠，进风方式有侧进风和顶进风，法兰口有方形和圆形两种结构。
3.有时洁净室由于受到土建高度限制或必须采用紧凑型设计时，可选用一体化高效过滤器送风口。
4.可根据用户要求加装调节阀和保温层。
高效送风口|500风量|1000风量|1500风量|高效送风口型号及技术参数：型号顶端风(侧送风)额定风量(m3/h) 高效过滤尺寸mm 外形尺寸mm 吊顶开口尺寸mm 进风管尺寸mm 001 500 320×320×220 370×370×500 380×380 200×200002 700 484×484×150 534×534×500 545×545 320×200003 1000 484×484×220 534×534×500 545×545 320×200004 1000 610×610×150 660×660×500 670×670 320×250005 1200 820×600×150 870×650×500 880×660 320×250006 1500 726×484×220 776×534×500 786×545 400×200007 1500 630×630×220 680×680×500 690×690 320×250008 1500 915×610×150 965×660×500 975×670 500×250009 2000 968×484×220 1080×534×500 1030×545 500×200 0010 2000 1220×610×150 1270×660×500 1280×670 630×250 0011 2200 945×630×220 995×680×500 1005×690 500×250 0012 3000 1260×630×220 1310×680×500 1320×690 630×250高效送风口|500风量|1000风量|1500风量|超薄型高效送风口特点：1.广泛使用于10万级到10级的洁净室内，应用于药厂、生物技术、食品饮料厂、微电子行业、半导体行业、光学实验室。

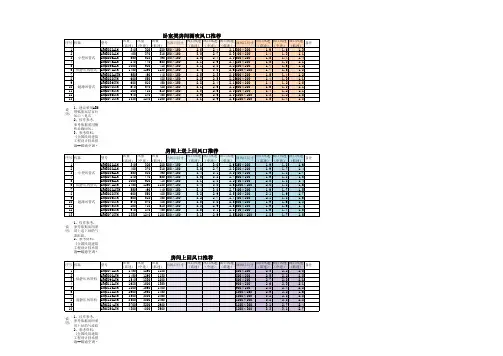

序号机器型号风量(高速）风量(中速）风量(低速）出风口尺寸风口风速（高速）风口风速（中速）风口风速（低速）回风口尺寸回口风速（高速）回口风速（中速）回口风速（低速）备注1ARQB022ALH 340320280250×150 2.5 2.4 2.1300×200 1.6 1.5 1.32ARQB028ALH 400370310250×150 3.0 2.7 2.3400×200 1.4 1.3 1.13ARQB036ALH 550510490400×150 2.5 2.4 2.3500×200 1.5 1.4 1.44ARQB045ALH 840770650500×150 3.1 2.9 2.4800×200 1.5 1.3 1.15ARQB056ALH 1000920710600×150 3.1 2.8 2.2800×200 1.7 1.6 1.26低静压风管式ARQB071ATH 145012*********×150 3.4 3.0 2.61200×200 1.7 1.5 1.37ARQB022ACTH 550490440400×150 2.5 2.3 2.0500×200 1.5 1.4 1.28ARQB028CTH 600550480400×150 2.8 2.5 2.2600×200 1.4 1.3 1.19ARQB036CTH 600510450400×150 2.8 2.4 2.1600×200 1.4 1.2 1.010ARQB040CTH 670570480400×150 3.1 2.6 2.2600×200 1.6 1.3 1.111ARQB045CTH 800710610500×150 3.0 2.6 2.3800×200 1.4 1.2 1.112ARQB056CTH 940840750600×150 2.9 2.6 2.31000×200 1.3 1.2 1.013ARQB071CTH 133012401100800×150 3.1 2.9 2.51200×200 1.5 1.4 1.3说明：1，建议采用ABS带弧度双层百叶风口（见右图）；2，仅作参考，参考依据采用侧吹走廊回风。
暖通设计参数总结——风口风量参数 顶棚散流器送风量 l/s尺寸mm 送风流量m/s 1 1.5 2 2.5 3.75 5250*250 50 70 95 120 175 235300*300 70 100 135 170 255 340350*350 90 140 185 230 350 465400*400 120 180 240 295 440 590500*500 190 280 380 470 710 945600*600 270 410 545 680 1020 1360侧送风口的送风量 l/s送风口尺寸mm 送风口流速m/s 1.5 2 2.5 3.75 5250*100 30 40 50 70 95300*100 35 45 55 85 115400*100 45 60 75 115 150500*100 55 75 95 145 190600*100 70 90 115 170 230750*100 85 115 145 215 285900*100 100 135 170 255 340250*150 45 55 70 105 145300*150 50 70 85 130 170400*150 70 90 115 170 230500*150 85 115 145 215 285600*150 100 135 170 255 340750*150 130 170 215 320 430900*150 155 205 255 385 515400*200 90 120 150 230 305500*200 115 150 190 285 380600*200 135 180 230 340 455750*200 170 230 285 430 570900*200 205 275 340 415 685400*250 115 150 190 285 380500*250 145 190 240 355 475600*250 170 230 285 430 570750*250 215 285 355 535 715900*250 255 340 430 640 855530*300 170 230 285 430 570600*300 205 275 640 575 685750*300 255 340 430 640 855900*300 310 410 515 770 10301000*50 55 75 95 145 1901000*75 85 115 145 215 2851000*100 115 150 190 285 3801000*125 145 190 240 355 4751000*150 170 230 285 430 5701000*175 200 265 330 500 6651000*200 230 305 380 570 760送风风速标准一、百叶窗的推荐流速位置新风回风减湿器正面减温器旁通加热器旁通流速m/s 2.5~4 6~6 2~4 7.5~12 5~7.5二、不同送风方式的送风量指标和室内平均流送风方式单位地板面积的送风量l/s*m2 工作区平均流速m/s 换气次数1/h 侧送百叶风口3~6 0.13~0.18 7条形风口4~10 0.10~0.18 12局部孔板送风5~15 0.10~0.18 18顶棚散流器5~25 0.10~0.25 30顶棚孔板送风5~50 0.05~0.15 60三、低速风管系统的推荐和最大流速应用场合住宅公共建筑工厂推荐最大推荐最大推荐最大室外空气入口 2.5 4 2.5 4.5 2.5 8 空气过滤器 1.3 1.5 1.5 1.8 1.8 1.8 加热排管 2.3 2.5 2.5 3 3 3.5 冷却排管 2.3 2.3 2.5 2.5 3 3 淋水室 2.5 2.5 2.5 2.5 2.5 2.5 风机出口 6 8.5 9 11 10 14 主风管 4 6 6 8 9 11 支风管（水平）3 5 4 6.5 5 9 支风管（垂直）2.5 4 3.5 6 4 8 四、低速风管系统送风区域的最大允许流速应用场合以噪音控制主风管以摩擦阻力控制送风主管回风主管送风支管回风支管住宅 3 5 4 3 3 公寓、饭店房间 5 7.5 6.5 6 5 办公室、图书馆 6 10 7.5 8 6.1 大礼堂、戏院 4 6.5 5.5 5 4 银行、高级餐厅7.5 10 7.5 8 6 百货店、自助餐厅910 7.5 8 6 工厂12.5 15 9 11 7.5 五、逗留区流速与人体感觉的关系流速m/s 人体感觉0~0.08 不舒服，停滞空气的感觉0.127 理想，舒适0.127~0. 25 基本舒适0.33 不舒适，可以吹动薄纸0.38 对站立者为舒适感之上限0.38~1.52 用于工厂和局部空调六、逗留区之最大允许流速人体状态 长时间坐 短时间坐 轻工作 重工作应用 办公室 餐厅 商店轻工业 工厂、舞厅 冷却m/s 0.1 0.15 0.2 0.3 加热m/s 0.2 0.3 0.35 0.45七、回风格棚的推荐流速位置 近座位 逗留区以上 门下部 门上部 工业用 流速 m/s 2～3 3～4 4 3 >=4八、空调房间之允许最大送风温差送风方式 下列房间高度m 2 3 4 5 6侧送，大风量 6.5 8.3 10 12 14 侧送，小风量 9 11 13 15 17 顶棚散流器 9.5 16 17 18 18九、通风系列之流速系统 商业 工业低速 送风、最大流速 13 13送风、一般流速 6~11 11~13 回风、最大流速 10 13回风、一般流速 7.5~9 9~13高速、一般 13 13~25十、推荐的送风口流速应用场合 流速m/s播音室 1.5~2.5戏院 2.5~3.5住宅、公寓、饭店房间、教室 2.5~3.8私人办公室 2.5~4一般办公室 5~6电影室 5百货店、上层 7.5百货店、地下 10十一、以噪音标准控制的允许送风流速应用场合 流速m/s图书馆 1.75~2.5住宅，公寓，私人办公室，医院房间 2.5~4银行，戏院，教室，一般办公室，商店，餐厅 4~5工厂，百货公司，厨房 5~7.5。
准型产品详细信息产品详细信息
产品型号：GB02 产品型号：GB01
产品类别：送风单元产品类别：送风单元
箱体安装尺寸(B*A*
TT、3/0*3/0*o30
Hmm): 箱体安装尺寸(B*A*
Hmm):
530*535*530
过滤器尺寸(mm): 320*320*220 过滤器尺寸(mm): 484*484*220 额定：风量(m3/h) 400 额定:风量(m3/h) 1000
进风管$寸(D© 200*200 m): 进风管尺寸(D*Cm
m):
320*200
风管连接尺寸(E*Fm
2o0*2o0 m): 风管连接尺寸(E*Fm
m):
375*250
箱体外形尺寸(T*S* Q9 _Q9
、482*482*078 Rmm): 箱体外形尺寸(T*S*
Rmm):
646*646*578
吊环间距(Pmm)：344*344 吊环间距(Pmm)：508*508 重量(kg): 20 重量(kg)：26
产品型号：GB03
产品类别：送风单元
箱体安装尺寸(B*A*Hmm): 680*680*530
过滤器尺寸(mm): 630*630*220
额定：风量(m3/h) 1500
进风管尺寸(D*Cmm): 320*250
风管连接尺寸(E*Fmm): 370*300
箱体外形尺寸(T*S*Rmm): 792*792*578
吊环间距(Pmm)：654*654
重量(kg): 35。
