加工中心对刀与刀具补偿操作教程时间：2012-05-30 作者：模具联盟网点击： 1479 评论：0 字体：T|T一、对刀对刀方法与具体操作同数控铣床。
二、刀具长度补偿设置加工中心上使用的刀具很多，每把刀具的长度和到 Z 坐标零点的距离都不相同，这些距离的差值就是刀具的长度补偿值，在加工时要分别进行设置，并记录在刀具明细表中，以供机床操作人员使用。
一般有两种方法：1、机内设置这种方法不用事先测量每把刀具的长度，而是将所有刀具放入刀库中后，采用 Z 向设定器依次确定每把刀具在机床坐标系中的位置，具体设定方法又分两种。
（ 1 ）第一种方法将其中的一把刀具作为标准刀具，找出其它刀具与标准刀具的差值，作为长度补偿值。
具体操作步骤如下：①将所有刀具放入刀库，利用 Z 向设定器确定每把刀具到工件坐标系 Z 向零点的距离，如图 5-2 所示的 A 、 B 、 C ，并记录下来；②选择其中一把最长（或最短）、与工件距离最小（或最大）的刀具作为基准刀，如图 5-2 中的 T03 （或 T01 ），将其对刀值 C （或 A ）作为工件坐标系的 Z 值，此时 H03=0 ；③确定其它刀具相对基准刀的长度补偿值，即 H01= ±│ C-A │， H02= ±│ C-B │，正负号由程序中的 G43 或 G44 来确定。
④将获得的刀具长度补偿值对应刀具和刀具号输入到机床中。
（ 2 ）第二种方法将工件坐标系的 Z 值输为 0 ，调出刀库中的每把刀具，通过 Z 向设定器确定每把刀具到工件坐标系 Z 向零点的距离，直接将每把刀具到工件零点的距离值输到对应的长度补偿值代码中。
正负号由程序中的 G43 或 G44 来确定。
2、机外刀具预调结合机上对刀这种方法是先在机床外利用刀具预调仪精确测量每把在刀柄上装夹好的刀具的轴向和径向尺寸，确定每把刀具的长度补偿值，然后在机床上用其中最长或最短的一把刀具进行 Z 向对刀，确定工件坐标系。
数控加工的补偿方法在20世纪六七十年代的数控加工中没有补偿的概念，所以编程人员不得不围绕刀具的理论路线和实际路线的相对关系来进行编程，这样容易产生错误。
补偿的概念出现以后，大大地提高了编程的工作效率。
在数控加工中有刀具半径补偿、刀具长度补偿和夹具补偿。
这三种补偿方法基本上能解决在加工中因刀具形状而产生的轨迹问题。
1、刀具半径补偿在数控机床进行轮廓加工时，由于刀具有一定的半径（如铣刀半径），因此在加工时，刀具中心的运动轨迹必须偏离实际零件轮廓一个刀具半径值，否则实际需要的尺寸将与加工出的零件尺寸相差一个刀具半径值或一个刀具直径值。
此外，在零件加工时，有时还需要考虑加工余量和刀具磨损等因素的影响。
有了刀具半径补偿后，在编程时就可以不过多考虑刀具直径的大小了。
刀具半径补偿一般只用于铣刀类刀具，当铣刀在内轮廓加工时，刀具中心向零件内偏离一个刀具半径值；在外轮廓加工时，刀具中心向零件外偏离一个刀具半径值。
当数控机床具备刀具半径补偿功能时，数控编程只需按工件轮廓进行，然后再加上刀具半径补偿值，此值可以在机床上设定。
程序中通常使用G41/G42指令来执行，其中G41为刀具半径左补偿，G42为刀具半径右补偿。
根据ISO标准，沿刀具前进方向看去，当刀具中心轨迹位于零件轮廓右边时，称为刀具半径右补偿；反之，称为刀具半径左补偿。
在使用G41、G42进行半径补偿时，应采取如下步骤：设置刀具半径补偿值；让刀具移动来使补偿有效（此时不能切削工件）；正确地取消半径补偿（此时也不能切削工件）。
当然要注意的是，在切削完成且刀具补偿结束时，一定要用G40使补偿无效。
G40的使用同样遇到和使补偿有效相同的问题，一定要等刀具完全切削完毕并安全地退出工件后，才能执行G40命令来取消补偿。
2、刀具长度补偿根据加工情况，有时不仅需要对刀具半径进行补偿，还要对刀具长度进行补偿。
程序员在编程的时候，首先要指定零件的编程中心，才能建立工件编程的坐标系，而此坐标系只是一个工件坐标系，零点一般在工件上。
浅析数控系统的刀具补偿作者：陈永红来源：《现代企业文化·理论版》2010年第10期摘要：文章通过对不同数控机床的刀具补偿功能较全面的分析和计算。
掌握了其刀具补偿应用技能，为在理论教学和实践操作解决各种具体实际问题，提供了参考。
关键词：数控机床；刀具补偿；刀具轨迹；刀位点一、数控刀具补偿功能使用立铣刀在数控铣床或数控加工中心上加工工件时，可以清楚看出刀具中心的运动轨迹与工件已加工轮廓不重合，这是因为工件轮廓是立铣刀以运动包络的方式形成的。
立铣刀的中心称为刀具的刀位点，刀位点的运动轨迹即代表刀具的运动轨迹。
在数控加工中是按工件轮廓尺寸编制程序，还是按刀位点的运动轨迹编制程序，需要根据具体情况来处理。
二、数控系统中的刀具补偿(一)数控车床刀具补偿1刀具位置补偿。
对于刀具磨损或重新安装刀具引起的刀具位置变化，建立、执行刀具位置补偿后，其加工程序不需要重新编制。
办法是测出每把刀具的刀位点相对于某一理想位置的刀位偏差(X向与Z向)并输入到指定的存储器内，程序执行刀具补偿指令后，当前刀具的实际位置就到达理想位置。
2刀尖圆弧半径补偿。
编制数控车床加工程序时，车刀刀尖被看作是一个点(假想刀尖P 点)，但实际上为了提高刀具的使用寿命和降低工件表面粗糙度，车刀刀尖被磨成半径不大的圆弧，这必将产生加工工件的形状误差。
由于刀尖圆弧所处的特殊位置。
车刀的形状对工件加工也将产生影响，而这些可采用刀尖圆弧半径补偿来解决。
3刀补参数。
每一个刀具补偿号对应刀具位置补偿(X和Z值)和刀尖圆弧半径补偿(R和T值)共4个参数，在加工之前输入到对应的存储器。
在自动执行过程中，数控系统按该存储器中的X、Z、R、T的数值，自动修正刀具的位置误差和自动进行刀尖圆弧半径补偿。
意义：在进行工件轮廓的加工时，由于刀具半径、刀尖半径的存在，刀具中心或假想刀尖和工件轮廓不重合。
当刀具磨损、重磨、换刀时，要重新计算刀心轨迹，修改程序。
然而当数控系统具备刀具半径自动补偿功能时，则只需按工件轮廓进行编程，数控系统会自动计算刀心轨迹，使刀具偏离工件轮廓一个半径值，不需要修改程序。
三种补偿在数控加工中有3种补偿：刀具长度的补偿；刀具半径补偿；夹具补偿。
这三种补偿基本上能解决在加工中因刀具外形而产生的轨迹问题。
下面是三种补偿在一般加工编程中的应用。
一、刀具长度补偿：1．刀具长度的概念刀具长度是一个很重要的概念。
我们在对一个零件编程的时候，首先要指定零件的编程中心，然后才能建立工件编程坐标系，而此坐标系只是一个工件坐标系，零点一般在工件上。
长度补偿只是和Z坐标有关，它不象X、Y平面内的编程零点，因为刀具是由主轴锥孔定位而不改变，对于Z坐标的零点就不一样了。
每一把刀的长度都是不同的，例如，我们要钻一个深为50mm的孔，然后攻丝深为45mm，分别用一把长为250mm 的钻头和一把长为350mm的丝锥。
先用钻头钻孔深50mm，此时机床已经设定工件零点，当换上丝锥攻丝时，假如两把刀都从设定零点开始加工，丝锥因为比钻头长而攻丝过长，损坏刀具和工件。
此时假如设定刀具补偿，把丝锥和钻头的长度进行补偿，此时机床零点设定之后，即使丝锥和钻头长度不同，因补偿的存在，在调用丝锥工作时，零点Z坐标已经自动向Z （或Z）补偿了丝锥的长度，保证了加工零点的正确。
2.刀具长度补偿的工作使用刀具长度补偿是通过执行含有G43（G44）和H指令来实现的，同时我们给出一个Z坐标值，这样刀具在补偿之后移动到离工件表面距离为Z的地方。
另外一个指令G49是取消G43（G44）指令的，其实我们不必使用这个指令，因为每把刀具都有自己的长度补偿，当换刀时，利用G43（G44）H指令赋予了自己的刀长补偿而自动取消了前一把刀具的长度补偿。
3.刀具长度补偿的两种方式（1）用刀具的实际长度作为刀长的补偿（推荐使用这种方式）。
使用刀长作为补偿就是使用对刀仪测量刀具的长度，然后把这个数值输入到刀具长度补偿寄存器中，作为刀长补偿。
使用刀具长度作为刀长补偿的理由如下：首先，使用刀具长度作为刀长补偿，可以避免在不同的工件加工中不断地修改刀长偏置。
加工中心刀具半径补偿编程举例在数控加工领域中，加工中心是一种重要的设备，它能够高效地完成各种零件的加工任务。
而刀具半径补偿编程则是加工中心中常用的编程技术之一，它可以帮助操作者实现更加精准的切削加工效果。
下面将通过一个举例来说明加工中心刀具半径补偿编程的应用。
假设我们需要加工一个圆形孔，直径为10mm，而刀具的半径为5mm。
首先，在进行刀具半径补偿编程之前，我们需要准备好工件和刀具，并将它们安装在加工中心上。
接下来，我们进入编程界面，在进行刀具半径补偿编程之前，首先需要设置刀具半径补偿的模式。
在加工中心上，常用的刀具半径补偿模式有G41和G42。
G41代表左刀具半径补偿，即刀具路径在实际轮廓的左侧，而G42代表右刀具半径补偿，即刀具路径在实际轮廓的右侧。
根据加工需求，我们选择合适的刀具半径补偿模式。
然后，我们需要定义刀具半径补偿的具体数值。
在加工中心编程中，刀具半径补偿的数值以D开头进行定义。
例如，D10代表刀具半径补偿为10mm，D-5代表刀具半径补偿为-5mm。
根据实际情况，我们设置刀具半径补偿为5mm。
接下来，我们需要定义刀具路径。
在加工中心编程中，刀具路径通常使用G01指令进行定义。
例如，G01X100Y100表示刀具沿X轴和Y轴移动到坐标（100，100）的位置。
根据圆形孔的要求，我们定义刀具路径为G01X0Y0。
最后，我们需要进行圆形孔的切削加工。
在加工中心编程中，切削加工通常使用G02和G03指令进行定义。
G02表示顺时针切削，G03表示逆时针切削。
根据圆形孔的要求，我们定义切削加工的指令为G02X0Y0I-5J0，其中I和J表示切削圆的圆心坐标相对于起点坐标的偏移量。
通过以上的编程步骤，我们成功地完成了加工中心刀具半径补偿编程举例。
在实际操作过程中，我们可以根据不同的加工需要进行相应的调整和改进。
刀具半径补偿编程的应用可以帮助我们实现更加精准和高效的切削加工效果，提高加工质量和生产效率。

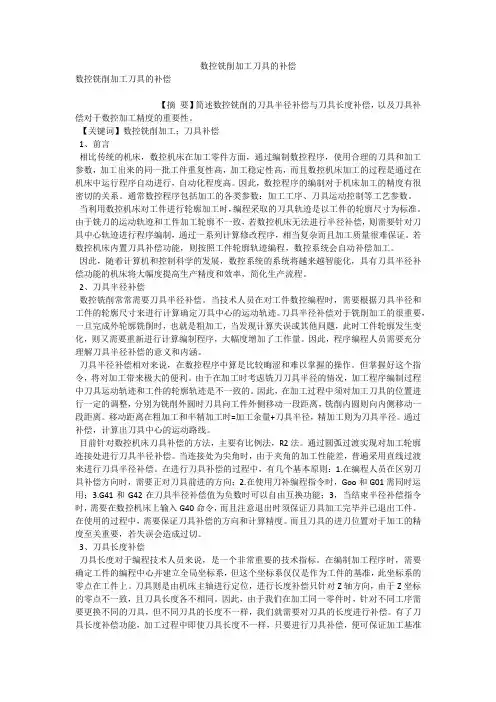

数控铣削加工刀具的补偿数控铣削加工刀具的补偿【摘要】简述数控铣削的刀具半径补偿与刀具长度补偿，以及刀具补偿对于数控加工精度的重要性。
【关键词】数控铣削加工；刀具补偿1、前言相比传统的机床，数控机床在加工零件方面，通过编制数控程序，使用合理的刀具和加工参数，加工出来的同一批工件重复性高，加工稳定性高，而且数控机床加工的过程是通过在机床中运行程序自动进行，自动化程度高。
因此，数控程序的编制对于机床加工的精度有很密切的关系。
通常数控程序包括加工的各类参数：加工工序、刀具运动控制等工艺参数。
当利用数控机床对工件进行轮廓加工时，编程采取的刀具轨迹是以工件的轮廓尺寸为标准。
由于铣刀的运动轨迹和工件加工轮廓不一致，若数控机床无法进行半径补偿，则需要针对刀具中心轨迹进行程序编制，通过一系列计算修改程序，相当复杂而且加工质量很难保证。
若数控机床内置刀具补偿功能，则按照工件轮廓轨迹编程，数控系统会自动补偿加工。
因此，随着计算机和控制科学的发展，数控系统的系统将越来越智能化，具有刀具半径补偿功能的机床将大幅度提高生产精度和效率，简化生产流程。
2、刀具半径补偿数控铣削常常需要刀具半径补偿。
当技术人员在对工件数控编程时，需要根据刀具半径和工件的轮廓尺寸来进行计算确定刀具中心的运动轨迹。
刀具半径补偿对于铣削加工的很重要，一旦完成外轮廓铣削时，也就是粗加工，当发现计算失误或其他问题，此时工件轮廓发生变化，则又需要重新进行计算编制程序，大幅度增加了工作量。
因此，程序编程人员需要充分理解刀具半径补偿的意义和内涵。
刀具半径补偿相对来说，在数控程序中算是比较晦涩和难以掌握的操作。
但掌握好这个指令，将对加工带来极大的便利。
由于在加工时考虑铣刀刀具半径的情况，加工程序编制过程中刀具运动轨迹和工件的轮廓轨迹是不一致的。
因此，在加工过程中须对加工刀具的位置进行一定的调整，分别为铣削外圆时刀具向工件外侧移动一段距离，铣削内圆则向内侧移动一段距离。
加工中心刀具补偿G41/G42判定方法
判定方法：
假定操作者面向刀具前进的方向站立，刀具前进的箭头指向自己，此时，如果被加工表面在自己的左手边，则为G41（左刀补）；如果被加工表面在自己的右手边，则为G42（右刀补）；
切记！！G41/G42与G02/G03没有严格的对应关系，具体什么时候该用G41、G42一定要学会自己判断。
特例：如果程序中某处使用的G41/G42与上面的判定方法“相反”，则在使用CAM编程时，刀具补偿选择了“两者反向”，此时所加刀补正负值正好与上面的相反。
举例说明：
正负值的判定：与上述“判定方法”相同时：如果要求图1内孔（内轮廓）尺寸变大、图2外轮廓变小，则在机床刀具补偿值处输入相应的负值（相对当前值）；例如当前刀补值为0.05（-0.05）mm，要求孔变大（外轮廓变小）0.02mm 时，应该将刀补值改为0.04（-0.06）mm（半径补偿）。
与上述“判定方法”相反时：如果要求图1内孔（内轮廓）尺寸变大、图2外轮廓变小，则在机床刀具补偿值处输入相应的正值（相对当前值）；例如当前刀补值为0.05（-0.05）mm，要求孔变大（外轮廓变小）0.02mm时，应该将刀补值改为0.06（-0.04）mm（半径补偿）。
