精密电位器型号及选用

电位器A20K和B20K是有区别的，如果对调节要求不高，还是可以替换，但还是要看应用场合。

A 型为指数式，指数式(反转对数式)电位器，在开始转动时，阻值变化很大。

而在转角越接近最大阻值一端时，阻值变化越小。

指数式(反转对数式)电位器，阻值按旋转角依指数关系变化，普遍用在音量控制电路中如收音机、录音机、电视机中的音量控制器。

因为人的听觉对声音的强弱，是依指数关系变化的，若调制音量随电阻阻值指数变化，这样人耳听到的声音就感觉平稳舒适。

所以这种电位器适用于音响电路的音调控制电路。

B型，直线式电位器：其电阻体上的导电物质分布均匀，单位长度的阻值大致相等，电阻值的变化与电位器的旋转角度成直线关系，多用于分压；阻值按旋转角度均匀变化，适合于分压、单调等方面调节作用。

一般电位器的线形用的比较多的就是这个。

C型为对数式，对数式电位器在开始转动时，电阻值变化转小，而在转角越接近最大阻值一端时，阻值变化越大。

阻值按旋转角度依对数关系变化，这种型式电位器多用在仪表当中，也适用于音调控制电路,这种电位器电阻体上的导电物质分布不均匀，刚开始转动时，阻值的变化很大；转动角度增大时，阻值的变化较小。

阻值的变化与电位器的旋转角度成对数关系，多用于音量控制。

因为人耳对音量的感觉大致和声音功率的对数成直线关系，即声音从小加大时，人耳感觉很灵敏，但大到某一值后，即使声音功率有了较大的增加，人耳却感觉变化不大。

可见对数式电位器的阻值变化规律比较符合人耳听觉的特点，因此在收音机、电视机等音量控制电路中，应选用对数式电位器。

这个看你对电位器调节幅度要求高不高。

如果是功放机上面用可以通用的。

就是旋转的时候有个调节幅度，我们把电位器看成一个圆弧，电位器平行放。

大约从315°开始就是左边旋到底，到225°就是右旋到底。

A型开始旋阻值变化大过了一半后旋转阻值变化小。

B型是均匀，C型开始变化小后面变化大。

这样知道不？再要明白点同样是20K A型的在90度时阻值是12K到13K，B型在90度时阻值是10K左右。

数字电位器是一种可编程电子器件，它具有与模拟电位器类似的滑动端，可以通过编程改变其电阻值。

数字电位器通常由数字芯片和机械结构组成，可以实现高精度的电阻调节，广泛应用于音频、通信、测量和控制等领域。

以下是一些常用的数字电位器芯片介绍：1. I2C数字电位器：该芯片采用I2C总线接口，具有低功耗、高精度、高稳定性和易用性等特点。

它可以调节电压范围为0V至5V，调节范围为10kΩ至1MΩ，精度为±1%或±0.5%。

该芯片适用于各种需要调节电压和阻抗的场合。

2. SPI数字电位器：该芯片采用SPI总线接口，具有更高的精度和稳定性，调节范围通常在数十kΩ到数MΩ之间。

它还具有自动对准功能，可以快速准确地调节阻抗。

该芯片适用于音频、通信、仪器仪表等领域。

3. 4线数字电位器：该芯片具有4个引脚，可以实现高精度、宽范围、快速调节和低噪音等特点。

它具有手动调节和自动扫描两种模式，可以根据需要进行选择。

该芯片适用于各种需要调节电压、阻抗和增益的场合。

4. 双面数字电位器：该芯片具有双面结构，一面是电阻片，另一面是LED阵列。

通过调节电阻片的阻抗，可以改变LED阵列的亮度，从而实现亮度调节。

该芯片适用于各种需要调节亮度的场合，如显示器、灯具等。

在使用数字电位器芯片时，需要注意以下几点：1. 选择合适的接口方式：根据应用需求选择合适的接口方式，如I2C、SPI、UART等。

2. 确定调节范围和精度：根据实际需求确定数字电位器的调节范围和精度，选择合适的产品型号。

3. 注意引脚定义：数字电位器芯片通常具有不同的引脚定义，需要仔细阅读产品手册，确保正确连接。

4. 调试和校准：在安装和使用数字电位器后，需要进行调试和校准，以确保其工作正常。

总之，数字电位器芯片在许多领域都有广泛应用，选择合适的芯片型号并根据实际需求进行正确使用，可以提高系统的性能和稳定性。

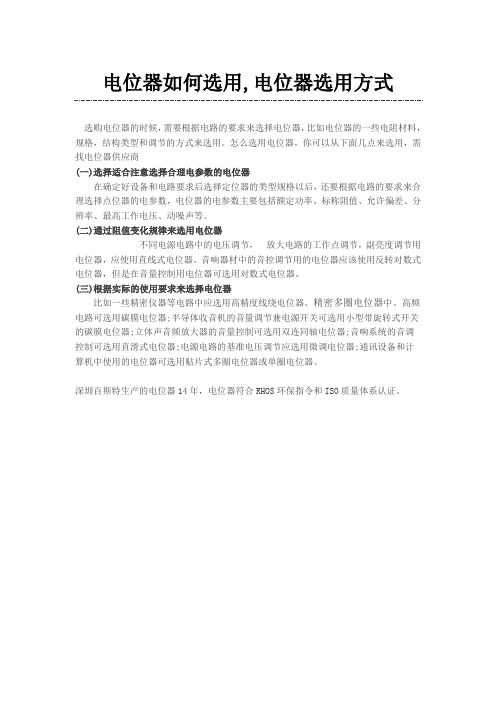

电位器如何选用,电位器选用方式
选购电位器的时候，需要根据电路的要求来选择电位器，比如电位器的一些电阻材料，规格，结构类型和调节的方式来选用。

怎么选用电位器，你可以从下面几点来选用，需找电位器供应商
(一)选择适合注意选择合理电参数的电位器
在确定好设备和电路要求后选择定位器的类型规格以后，还要根据电路的要求来合理选择点位器的电参数，电位器的电参数主要包括额定功率、标称阻值、允许偏差、分辨率、最高工作电压、动噪声等。

(二)通过阻值变化规律来选用电位器
不同电源电路中的电压调节，放大电路的工作点调节，副亮度调节用电位器，应使用直线式电位器。

音响器材中的音控调节用的电位器应该使用反转对数式电位器，但是在音量控制用电位器可选用对数式电位器。

(三)根据实际的使用要求来选择电位器
比如一些精密仪器等电路中应选用高精度线绕电位器、精密多圈电位器中、高频电路可选用碳膜电位器;半导体收音机的音量调节兼电源开关可选用小型带旋转式开关的碳膜电位器;立体声音频放大器的音量控制可选用双连同轴电位器;音响系统的音调
控制可选用直滑式电位器;电源电路的基准电压调节应选用微调电位器;通讯设备和计
算机中使用的电位器可选用贴片式多圈电位器或单圈电位器。

深圳百斯特生产的电位器14年，电位器符合RHOS环保指令和ISO质量体系认证。

电阻器（电位器）种类及选用电阻是电子产品、设备中使用最多的电子元件，约占总数的35%，而有些产品如彩电则占50%以上，因此电阻器质量对产品影响很大。

根据材料，可将电阻分为：碳膜电阻、金属膜电阻、金属氧化膜电阻、实心（碳质）电阻和绕线电阻。

一、种类按电阻器(电位器)构成材料分类，常见电阻器(电位器)有以下三种：1.碳膜（包括合成碳膜）电阻阻值范围宽(1Ω～10MΩ)；耐高压；精度差（误差为5%、10%、20%），高频特性较差，常用作放大电路中的偏置电阻、数字电路中的上拉及下拉电阻。

由于精度低，因此标称阻值及误差用E6(精度为20%)、E12（精度为10%）、E24（精度为5%）分度。

额定功率范围从1/8W到10W，其中耗散功率为1/4W、1/2W，偏差为5%和10%的碳膜电阻器用得最多。

热稳定性较差，温度系数典型值为5000ppm/℃。

即温度升高1℃，阻值的变化量为百万分之5000，即千分之五。

例如一个标称阻值为10K的碳膜电阻，当温度升高10℃时，阻值增加10K×5‰×10，约0.5K。

2.金属膜（包括金属氧化膜）电阻用真空镀膜或阴极溅射工艺，将特定金属或合金(例如镍铬合金、氧化锡或氮化钽)淀积在绝缘基体(如模制酚醛塑料)表面上形成薄膜电阻体，构成的电阻器成为金属膜电阻或金属氧化膜电阻。

阻值范围也宽（从10～10MΩ），精度高（误差为0.1%～1%），温度系数小（金属膜电阻为10~100ppm/°C；金属氧化膜电阻典型值为300ppm/°C），噪声低，体积小，频率响应特性好，常用作电桥电路、RC振荡电路及有源滤波器的参数电阻、高频及脉冲电路、运算放大电路中的匹配电阻。

但耐压较低。

由于精度高，因此标称阻值及误差用E48(精度为1%)、E116（精度为0.5%～1%）分度。

阻值用3位有效数字表示。

金属氧化膜电阻温度系数比金属膜电阻大一些（300~400ppm/°C），耗散功率较大。

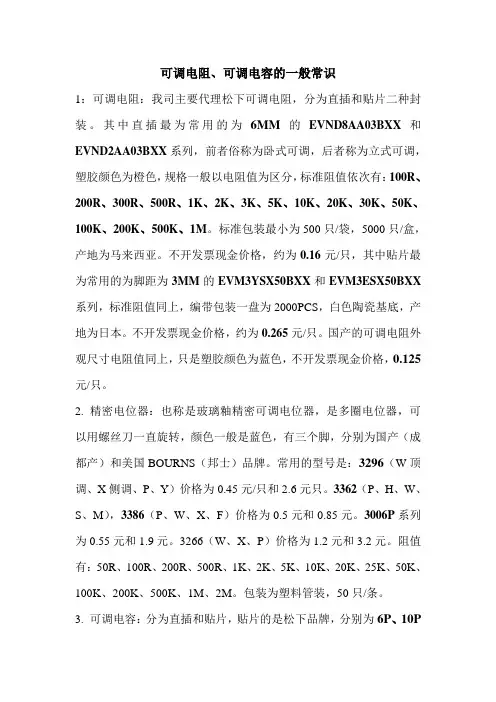

可调电阻、可调电容的一般常识1：可调电阻：我司主要代理松下可调电阻，分为直插和贴片二种封装。

其中直插最为常用的为6MM的EVND8AA03BXX和EVND2AA03BXX系列，前者俗称为卧式可调，后者称为立式可调，塑胶颜色为橙色，规格一般以电阻值为区分，标准阻值依次有：100R、200R、300R、500R、1K、2K、3K、5K、10K、20K、30K、50K、100K、200K、500K、1M。

标准包装最小为500只/袋，5000只/盒，产地为马来西亚。

不开发票现金价格，约为0.16元/只，其中贴片最为常用的为脚距为3MM的EVM3YSX50BXX和EVM3ESX50BXX 系列，标准阻值同上，编带包装一盘为2000PCS，白色陶瓷基底，产地为日本。

不开发票现金价格，约为0.265元/只。

国产的可调电阻外观尺寸电阻值同上，只是塑胶颜色为蓝色，不开发票现金价格，0.125元/只。

2. 精密电位器：也称是玻璃釉精密可调电位器，是多圈电位器，可以用螺丝刀一直旋转，颜色一般是蓝色，有三个脚，分别为国产（成都产）和美国BOURNS（邦士）品牌。

常用的型号是：3296（W顶调、X侧调、P、Y）价格为0.45元/只和2.6元只。

3362（P、H、W、S、M），3386（P、W、X、F）价格为0.5元和0.85元。

3006P系列为0.55元和1.9元。

3266（W、X、P）价格为1.2元和3.2元。

阻值有：50R、100R、200R、500R、1K、2K、5K、10K、20K、25K、50K、100K、200K、500K、1M、2M。

包装为塑料管装，50只/条。

3. 可调电容：分为直插和贴片，贴片的是松下品牌，分别为6P、10P（白色0.72）、20P（红色0.75）、30P（蓝色0.76）。

直插分为普通塑胶和高频陶瓷型，产地韩国。

普通型俗称6MM可调，电容量以颜色区分：3P黑色、5P蓝色、10P白色、20P红色、30P绿色、40P黄色、50、60P咖啡色。

合同编号：00－0－00000上海市产权交易出让委托合同示范文本（2010版）合同使用须知- 1 -一、本合同文本是根据《中华人民共和国合同法》、《企业国有产权转让管理暂行办法》和《上海市产权交易市场管理办法》制定的示范文本。

构成本合同示范文本要件的合同条款均为提示性适用条款。

条款所列内容，包括括号中所列内容，均由合同当事人约定时选择采用。

二、为更好地维护合同当事人的权益，签订时应当慎重，力求具体、严密。

订立具体条款，需要约定的必须表述清楚，无须约定的用“本合同不涉及此条款”或“本合同对此条款无须约定”加以载明。

三、合同涉及的当事人基本概况的填写：按合同要求载明，如委托人是自然人的，应载明其姓名、国籍、身份证号码（护照号码）、住所地址、邮编、电话、开户银行帐号等。

四、“出让委托业务”一般包括：1．提供有关产权交易的法律法规、政策咨询等；2．提供产权交易的信息；3．提供策划、推介服务；4．制订转让方案；5．制作推介书；6．办理上市挂牌手续；7．寻找受让人；8．参与转让洽谈；9．参与合同签约；10．参与转让标的的交割；11．代为办理产权交易手续（制作产权交易合同文本、办理合同审核的有关手续）；12．办理有关权证变更的手续；13．其他。

五、特别委托，是指委托人将上述一项或数项委托业务交由受托人处理。

- 2 -六、概括委托，是指委托人概括地将上述委托业务全部交由受托人处理。

七、委托标的名称：可以是整体产权、部分产（股）权，也可以是土地使用权、房屋建筑、设备、车辆、技术项目、商标权、专利权等。

八、委托标的的转让方式：可以是协议转让、竞价拍卖、招标等。

九、提交的文件：一般应当提供资格证明（包括资信证明、营业执照、税务登记证、产权登记证或自然人的有效证明）、转让决议、有批准权限的批准文件等资料及复印件。

十、权证变更过程中所发生的费用：包括支付给房产、税务、工商等有关部门的权证变更费用。

十一、争议的解决方式，除协商和调解方式外，合同当事人还可以选择仲裁或诉讼方式，但选择了仲裁方式就不能再约定其他方式。

如何正确的选择电位器电位器是一种经常使用的电子元件，用于调节电路中的电压或阻值。

正确选择电位器对于电路性能的稳定性和可靠性至关重要。

本文将介绍如何正确选择电位器的基本参数、类型和应用范围。

一、电位器的基本参数1.阻值：电位器的阻值是根据需要调节的电压范围来选择的。

阻值过小可能导致电流过大而烧坏电位器，阻值过大可能导致调节范围不足。

2.精度：电位器的精度决定了调节的准确性。

常见的电位器精度为±5%、±10%等。

对于需要高精度调节的电路，应选择精度更高的电位器。

3.功率：电位器的功率指的是它能消耗的最大功率。

功率过小可能导致烧坏电位器，功率过大可能导致电位器过大且造成浪费。

电位器的功率一般根据电路中的最大功率需求来选择。

二、电位器的类型1.钽膜电位器：钽膜电位器具有阻值范围大、精度高、温度系数小等特点，适用于对稳定性要求较高的电路。

2.碳膜电位器：碳膜电位器具有价格低廉、适用于一般用途等特点，常用于对稳定性要求不高的低成本电路中。

3.电容式电位器：电容式电位器是一种利用电场效应来调节电路中电压的元件，常用于音频系统和射频电路中。

三、电位器的应用范围1.音频调节：电位器可以用于调节音频设备中的音量、高低音等参数。

在这种情况下，应选择精度较高、温度稳定性较好的电位器。

2.电源调节：电位器可以用于电源电路中的电压调节，例如调节稳压器的输出电压。

在这种情况下，应选择阻值适当且功率较大的电位器。

3.光敏电路：电位器可以用于光敏电路中的光强调节，例如调节光敏电阻的电压划分点。

在这种情况下，应选择阻值适当且精度较高的电位器。

4.工业控制：电位器可以用于工控系统中的控制调节，例如机器人的运动控制。

在这种情况下，应选择阻值适当且寿命较长的电位器。

综上所述，正确选择电位器需要考虑阻值、精度、功率等基本参数，并根据具体应用场景选择钽膜电位器、碳膜电位器或电容式电位器。

正确选择电位器可以提高电路性能的稳定性和可靠性，从而保证电路的正常工作。

为防止碳膜电位器的接点、导电层发生变质或烧毁现象，小阻值电位器的工作电流不得超过接点允许的较大电流。

碳膜电位器在安装的时候要注意相邻元件的排列，以保证电位器调节方便而又不影响相邻元件。

碳膜电位器在安装时必须保证牢固可靠，应紧固的螺母应用足够的力矩拧紧到位，以防长朝使用过程中因为发生松动变位现象，而导致与其他元件相碰引生电路故障。

下面小编来给大家简单介绍几款常用的产品型号以及相关的参数详情吧!(1)碳膜可调电阻RM065-V3技术参数：电位器性能：残留阻值: R<2kΩ, 20Ωmax R≥2kΩ, 2%R max旋转寿命: 空载旋转100圈后，阻值变化较大为±15%负载寿命: 加载额定功率3小时，阻值变化较大为±5%阻值范围(Ohms) :100~2M阻值偏差: ±20%阻值变化特征: B较高使用电压:50V额定功率: 0.1W转动噪音: ≤5%机械特征:旋转角度: 210°±10°起动力矩: 2~35mN•m止档强度: >500g.cm机械强度：电阻片可承受1kg压力不破裂(2)碳膜可调电阻RM063-H3碳膜可调电阻RM063-H3_图纸：技术参数：性能:残留阻值: R<2kΩ, 20Ωmax R≥2kΩ, 2%R max旋转寿命: 空载旋转100圈后，阻值变化较大为±15% 负载寿命: 加载额定功率3小时，阻值变化较大为±5% 阻值范围(Ohms) :100~2M阻值偏差: ±20%阻值变化特征: B较高使用电压:50V Max额定功率: 0.1W转动噪音: ≤5%机械特征:旋转角度: 210°±10°起动力矩: 2~35mN•m止档强度: >500g.cm机械强度：电阻片可承受1kg压力不破裂气候特性:储存温度：-10～+50℃使用温度：-20～+70℃温度特性：以70℃5小时,阻值变化在+5 -30%以内温度系数：3000PPM湿度特性：加额定功率,以40℃温度及相对温度90%的情况下350小时,阻值变化较大为20%碳膜可调电阻RM063-H3_材质及其颜色:旋钮：材质为塑料POM(聚甲酸)，颜色为黑色。
