压力变送器的类型和优点

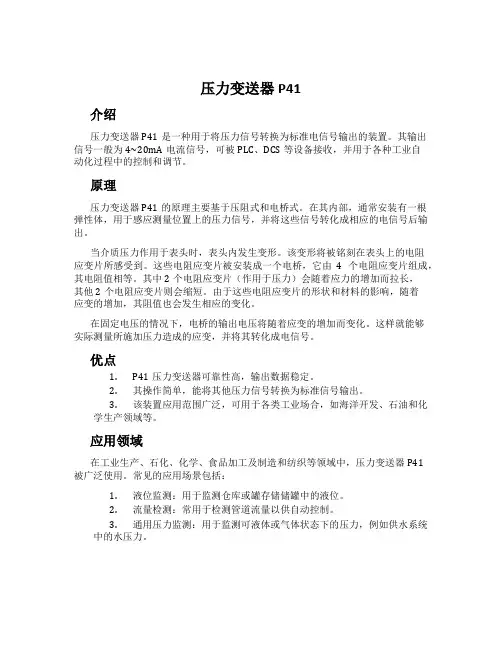

压力变送器P41介绍压力变送器P41是一种用于将压力信号转换为标准电信号输出的装置。

其输出信号一般为4~20mA电流信号，可被PLC、DCS等设备接收，并用于各种工业自动化过程中的控制和调节。

原理压力变送器P41的原理主要基于压阻式和电桥式。

在其内部，通常安装有一根弹性体，用于感应测量位置上的压力信号，并将这些信号转化成相应的电信号后输出。

当介质压力作用于表头时，表头内发生变形。

该变形将被铭刻在表头上的电阻应变片所感受到。

这些电阻应变片被安装成一个电桥，它由4个电阻应变片组成，其电阻值相等。

其中2个电阻应变片（作用于压力）会随着应力的增加而拉长，其他2个电阻应变片则会缩短。

由于这些电阻应变片的形状和材料的影响，随着应变的增加，其阻值也会发生相应的变化。

在固定电压的情况下，电桥的输出电压将随着应变的增加而变化。

这样就能够实际测量所施加压力造成的应变，并将其转化成电信号。

优点1.P41压力变送器可靠性高，输出数据稳定。

2.其操作简单，能将其他压力信号转换为标准信号输出。

3.该装置应用范围广泛，可用于各类工业场合，如海洋开发、石油和化学生产领域等。

应用领域在工业生产、石化、化学、食品加工及制造和纺织等领域中，压力变送器P41被广泛使用。

常见的应用场景包括：1.液位监测：用于监测仓库或罐存储储罐中的液位。

2.流量检测：常用于检测管道流量以供自动控制。

3.通用压力监测：用于监测可液体或气体状态下的压力，例如供水系统中的水压力。

结论总的来说，压力变送器P41是工业生产环节中必不可少的一个重要组成部分。

其能够将非电信号转化为标准的电信号输出，能实现机器的可靠自动操作。

在未来，随着数字化技术的发展，压力传感器将成为更加强大、更灵敏的技术装置，为工业气动传输、流量监测等领域提供更为可靠的技术支持。

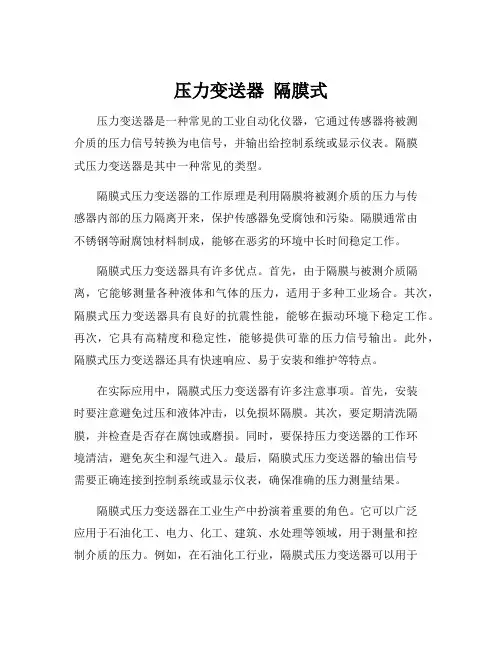

压力变送器隔膜式压力变送器是一种常见的工业自动化仪器，它通过传感器将被测介质的压力信号转换为电信号，并输出给控制系统或显示仪表。

隔膜式压力变送器是其中一种常见的类型。

隔膜式压力变送器的工作原理是利用隔膜将被测介质的压力与传感器内部的压力隔离开来，保护传感器免受腐蚀和污染。

隔膜通常由不锈钢等耐腐蚀材料制成，能够在恶劣的环境中长时间稳定工作。

隔膜式压力变送器具有许多优点。

首先，由于隔膜与被测介质隔离，它能够测量各种液体和气体的压力，适用于多种工业场合。

其次，隔膜式压力变送器具有良好的抗震性能，能够在振动环境下稳定工作。

再次，它具有高精度和稳定性，能够提供可靠的压力信号输出。

此外，隔膜式压力变送器还具有快速响应、易于安装和维护等特点。

在实际应用中，隔膜式压力变送器有许多注意事项。

首先，安装时要注意避免过压和液体冲击，以免损坏隔膜。

其次，要定期清洗隔膜，并检查是否存在腐蚀或磨损。

同时，要保持压力变送器的工作环境清洁，避免灰尘和湿气进入。

最后，隔膜式压力变送器的输出信号需要正确连接到控制系统或显示仪表，确保准确的压力测量结果。

隔膜式压力变送器在工业生产中扮演着重要的角色。

它可以广泛应用于石油化工、电力、化工、建筑、水处理等领域，用于测量和控制介质的压力。

例如，在石油化工行业，隔膜式压力变送器可以用于监测管道、储罐等设备中的压力，在保证生产安全的同时提高工作效率。

总之，隔膜式压力变送器作为一种重要的工业自动化仪器，具有广泛的应用前景。

了解其工作原理和注意事项，可以帮助我们正确选择和使用压力变送器，提高生产效率和安全性。

同时，我们也要注意及时维护和保养压力变送器，以确保其长时间稳定工作。

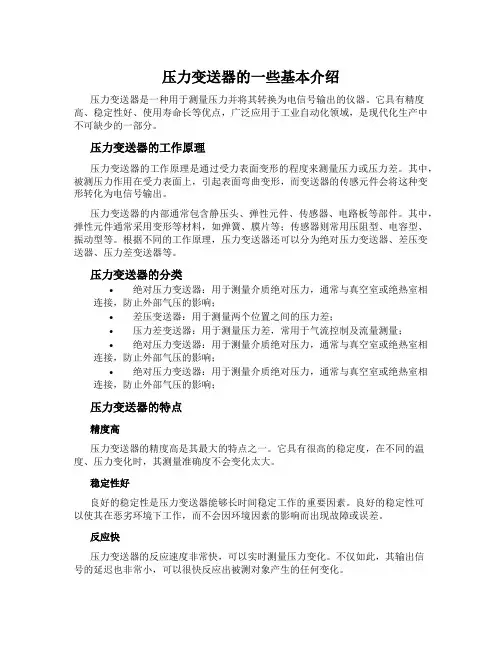

压力变送器的一些基本介绍压力变送器是一种用于测量压力并将其转换为电信号输出的仪器。

它具有精度高、稳定性好、使用寿命长等优点，广泛应用于工业自动化领域，是现代化生产中不可缺少的一部分。

压力变送器的工作原理压力变送器的工作原理是通过受力表面变形的程度来测量压力或压力差。

其中，被测压力作用在受力表面上，引起表面弯曲变形，而变送器的传感元件会将这种变形转化为电信号输出。

压力变送器的内部通常包含静压头、弹性元件、传感器、电路板等部件。

其中，弹性元件通常采用变形等材料，如弹簧、膜片等；传感器则常用压阻型、电容型、振动型等。

根据不同的工作原理，压力变送器还可以分为绝对压力变送器、差压变送器、压力差变送器等。

压力变送器的分类•绝对压力变送器：用于测量介质绝对压力，通常与真空室或绝热室相连接，防止外部气压的影响；•差压变送器：用于测量两个位置之间的压力差；•压力差变送器：用于测量压力差，常用于气流控制及流量测量；•绝对压力变送器：用于测量介质绝对压力，通常与真空室或绝热室相连接，防止外部气压的影响；•绝对压力变送器：用于测量介质绝对压力，通常与真空室或绝热室相连接，防止外部气压的影响；压力变送器的特点精度高压力变送器的精度高是其最大的特点之一。

它具有很高的稳定度，在不同的温度、压力变化时，其测量准确度不会变化太大。

稳定性好良好的稳定性是压力变送器能够长时间稳定工作的重要因素。

良好的稳定性可以使其在恶劣环境下工作，而不会因环境因素的影响而出现故障或误差。

反应快压力变送器的反应速度非常快，可以实时测量压力变化。

不仅如此，其输出信号的延迟也非常小，可以很快反应出被测对象产生的任何变化。

易于安装与维护压力变送器的实施安装和维护都非常容易，这是由于其结构简单，良好的可靠性，以及不易受损坏等因素所决定的。

压力变送器的应用压力变送器广泛应用于多个领域，如：•石化工业，用于监测油气管道的压力变化，以及输送过程中的气体、液体和蒸汽的流量控制等；•汽车工业，用于测量汽车发动机的进气和排气压力，以及制动踏板的压力；•电力行业，用于监测电压、电流等信号，判断电网、电力设备的状态等；•工业自动化领域，用于各种压力测量及控制中；•军事领域，如测量坦克、飞机等各种战斗机具中的压力等。

压力变送器的分类及用途
压力变送器是一种用于测量压力的装置，它能够将压力信号转换为电信号，以便进一步处理和控制。

根据不同的分类标准，压力变送器可以分为不同的类型。

根据测量原理，压力变送器可以分为电容式、压阻式、压电式和霍尔效应式等。

其中，电容式压力变送器由于具有测量精度高、稳定性好、寿命长等优点，被广泛应用于各种工业领域。

根据使用环境和用途，压力变送器可以分为一般压力变送器和高温压力变送器。

一般压力变送器适用于温度环境比较稳定的场所，高温压力变送器则适用于高温或高腐蚀性的环境中。

此外，根据输出信号的类型，压力变送器还可以分为模拟输出和数字输出两种类型。

模拟输出压力变送器的输出信号是连续变化的模拟信号，数字输出压力变送器的输出信号则是数字信号。

总之，不同类型的压力变送器具有不同的特点和应用范围。

用户可以根据实际需求选择适合自己的压力变送器，以达到最佳的测量和控制效果。

压力变送器到底选绝压型还是表压型常见的压力变送器分表压型与绝压型两种，那么如果手里有一个压力变送器，你能区分出哪个是表压型哪个是绝压型吗？1.表压型压力变送器，这里的表压是指表面压力的意思，其测量公式为：表压型压力变送器工作原理，是将大气压通过变送器电缆中的导气管，把大气压引到压力传感元件的一端与被测压力进行比较，两个压力的差值即为测得的压力。

优点：由于各地的大气压是不同的，甚至一个地区每天的大气压都有变化，将大气压引入压力传感元件，能够根据气压的变化实时测得真实的被测压力，精度最高能达到千分之一。

由于精度高，所以能够制造量程更小的压力变送器。

由于增加了一根导气管，变送器的电缆越长，成本会越高。

如果变送器安装不当，导气管会把空气中的潮气引入变送器，腐蚀变送器内部的电路，减少变送器的使用寿命。

2.绝压型压力变送器，测得压力需要减掉当地大气压，其测量公式为：绝压型压力变送器工作原理，是将被测压力与绝对真空值进行比较，测得的结果再减掉当地的大气压，即能得到实测的压力值。

优点：去掉了导气管，减少了设备成本。

还不会由导气管引入潮气，能够更好的做好压力变送器的内部防护。

由于测量结果需要由程序减去一个当地大气压的数值，这个数值虽然可以提前设定，但是由于大气压的实时变化，会造成压力变送器的测量精度减少，最高精度能够达到百分之三。

由此可见表压型与绝压型变送器通过电缆中是否有导气管即可区分。

在选择压力变送器的时候还是需要简单了解一下两种压力变送器的工作原理，了解他的优缺点，才能选好性价比高的压力变送器。

另外为了提高压力变送器的测量精度，尽量选择具备RS485数字信号的输出方式，相比4-20mA输出方式精度还要高。

相关产品一、压力变送器压力变送器（压力传感器）DATA-52系列是把带隔离的硅压阻式压力敏感元件封装于不锈钢壳体内制作而成。

它能将感受到的液体或气体压力转换成标准的电信号对外输出，唐山平升压力变送器广泛应用于供/排水、热力、石油、化工、冶金等工业过程现场测量和控制。

压力变送器的原理和分类1. 压力变送器的原理压力变送器是一种用于测量、变换和传递压力信号的装置。

它利用一种传感元件，将被测压力转换为与压力成正比的电信号或气动信号。

主要原理包括弹簧变形原理、压力传感元件原理以及电气信号转换原理。

1.1 弹簧变形原理压力变送器中常用的弹簧原理是指通过受力后的弹性形变，将被测压力转换为推动位移或转动，从而产生输出信号。

它采用了恒力弹簧或恒位移弹簧，在压力作用下发生变形，从而产生变量输出。

1.2 压力传感元件原理压力传感元件是压力变送器的核心部件，常见的有电阻应变式压力传感器和膜片式压力传感器。

电阻应变式压力传感器利用应变电阻的改变来检测压力变化，膜片式压力传感器则利用薄膜受力变形来测量压力。

1.3 电气信号转换原理压力变送器将压力信号转换为电信号的过程称为电气信号转换。

常见的转换方式有电阻变化、电容变化以及电压输出等。

根据具体应用，可以选择相应的信号转换原理。

2. 压力变送器的分类压力变送器根据不同的工作原理、测量范围和应用场合，被分为多种分类。

下面将介绍常见的压力变送器分类。

2.1 绝对压力变送器绝对压力变送器能够测量相对于真空压力零点的绝对压力，常见的应用领域包括高海拔地区气压测量、空气质量检测等。

2.2 相对压力变送器相对压力变送器测量的是相对于大气压力的压力值。

它通常用于气体压力、液体压力等的测量。

2.3 差压变送器差压变送器能够测量两个系统之间的压力差值，常见的应用场景包括压力过滤检测、流体泵测压等。

2.4 电容式压力变送器电容式压力变送器利用电容的变化来测量压力。

它具有灵敏度高、响应速度快等优点，广泛应用于工业自动化控制领域。

2.5 振动式压力变送器振动式压力变送器利用振动频率的变化来测量压力，适用于高温、高粘度液体的测量，如油井压力、炼油压力等。

2.6 数字式压力变送器数字式压力变送器通过内部的处理单元将模拟信号转换为数字信号，具有高精度、抗干扰能力强等特点，广泛应用于工业控制系统中。

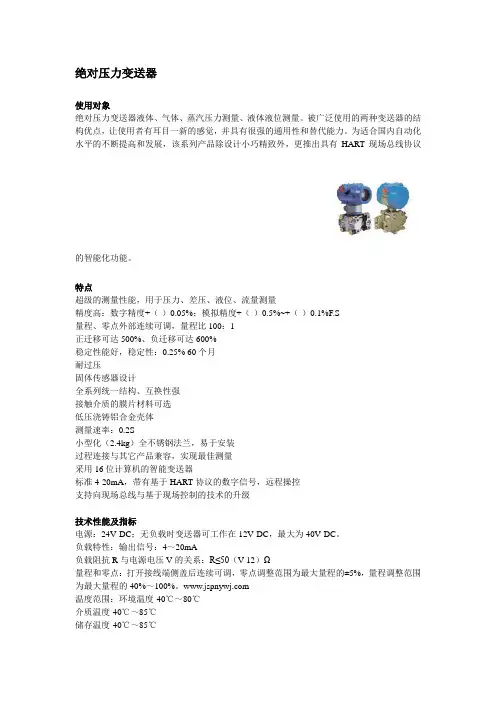

绝对压力变送器使用对象绝对压力变送器液体、气体、蒸汽压力测量、液体液位测量。

被广泛使用的两种变送器的结构优点，让使用者有耳目一新的感觉，并具有很强的通用性和替代能力。

为适合国内自动化水平的不断提高和发展，该系列产品除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。

特点超级的测量性能，用于压力、差压、液位、流量测量精度高：数字精度+（-）0.05%；模拟精度+（-）0.5%~+（-）0.1%F.S量程、零点外部连续可调，量程比100：1正迁移可达500%、负迁移可达600%稳定性能好，稳定性：0.25% 60个月耐过压固体传感器设计全系列统一结构、互换性强接触介质的膜片材料可选低压浇铸铝合金壳体测量速率：0.2S小型化（2.4kg）全不锈钢法兰，易于安装过程连接与其它产品兼容，实现最佳测量采用16位计算机的智能变送器标准4-20mA，带有基于HART协议的数字信号，远程操控支持向现场总线与基于现场控制的技术的升级技术性能及指标电源：24V·DC；无负载时变送器可工作在12V·DC，最大为40V·DC。

负载特性：输出信号：4～20mA负载阻抗R与电源电压V的关系：R≤50（V-12）Ω量程和零点：打开接线端侧盖后连续可调，零点调整范围为最大量程的±5%，量程调整范围为最大量程的40%～100%。

温度范围：环境温度-40℃～80℃介质温度-40℃～85℃储存温度-40℃～85℃超压极限：见量程表相对湿度：0～95%。

阻尼：0.5S。

重量：0.85kg，精度：±0.2%包括线性、变差和重复性的综合误差。

稳定性：最大量程的±0.1%（1年）温度影响：在-20～80℃内，变化量±0.15%/10℃。

超压影响：加超压极限内压力后，误差为最大量程的±0.25%。

振动影响：在任何轴向上频率15Hz，误差小于最大量程的±0.01%/g。

关于E+H压力变送器的选型如何随着现代化工业的不断发展，压力变送器作为一种非常重要的工业控制器具有着非常广泛的应用。

而E+H（Endress+Hauser）作为全球先进的自动化测量技术与解决方案供应商，其在压力变送器领域也有着非常广泛的应用及声誉。

本文就将从几个方面着手，介绍E+H压力变送器的选型方法及注意事项。

1. 压力变送器基本概念压力变送器是一种测量压力并将其转变为标准信号输出的装置，通常是将压力信号转换为电信号输出。

根据压力的传感器类型可以分为压阻式、电容式、热膨胀式等多种类型。

根据输出的电信号类型可以分为模拟信号型和数字式等。

2. E+H压力变送器的结构及性能E+H压力变送器的结构体系一般由感应器和放大电路组成。

感应器将被测压力变化转换为机械位移，再将其转换为电信号。

放大电路则把低电压信号放大为工作恒定的标准信号。

E+H压力变送器具有很多优秀的特性：•高精度测量：正常情况下，可达到0.1%的高精度测量需求；•抗振性优良：内部采用了抗振结构，能够很好地抵御震动干扰；•极高的稳定性：器件内部采用了自动自校准技术，能够很好地稳定输出；•极佳的环境适应能力：具有较强的耐高温、抗冲击、耐腐蚀等性能；•无需维护：内部传感器设计极为先进，无需进行定期的维护和校准。

3. 选型方法精准的选型能够在有限的投入背景下，为用户提供满意的量测解决方案。

以下几点是选择E+H压力变送器时需要考虑的一些因素：3.1 环境条件环境条件是亟须考虑的一个方面，一般情况下，液体温度、介质性质、介质容器的压力等等都是需要充分考虑的因素。

因为压力变送器必须能够适应并克服这些条件给測量带来的影响，如环境温度增加使器件输出有了个偏差等。

3.2 压力范围设计选型时必须考虑到所需要測量的量的极限值。

选型时要认真计算所需測量值的下限、上限及測量范围等，便于器件实际工作时更具可靠可控性。

3.3 使用范围在一些特殊情况下，用户还需要充分考虑到使用范围，包括热工、制浆、制糖等特殊环境下的压力变送器选型。

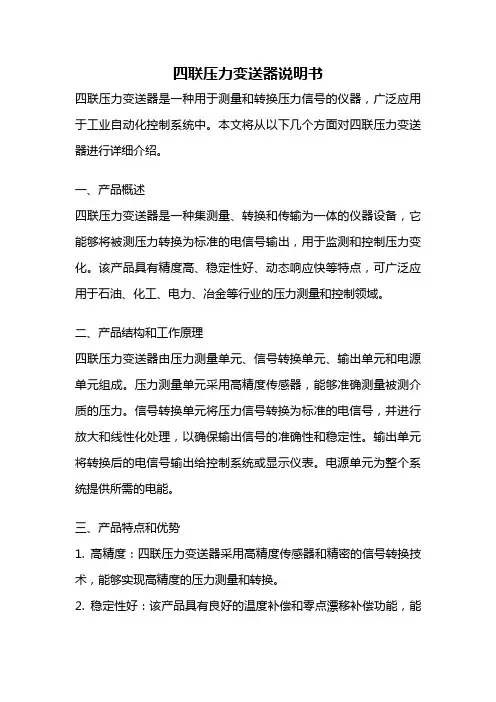

四联压力变送器说明书四联压力变送器是一种用于测量和转换压力信号的仪器，广泛应用于工业自动化控制系统中。

本文将从以下几个方面对四联压力变送器进行详细介绍。

一、产品概述四联压力变送器是一种集测量、转换和传输为一体的仪器设备，它能够将被测压力转换为标准的电信号输出，用于监测和控制压力变化。

该产品具有精度高、稳定性好、动态响应快等特点，可广泛应用于石油、化工、电力、冶金等行业的压力测量和控制领域。

二、产品结构和工作原理四联压力变送器由压力测量单元、信号转换单元、输出单元和电源单元组成。

压力测量单元采用高精度传感器，能够准确测量被测介质的压力。

信号转换单元将压力信号转换为标准的电信号，并进行放大和线性化处理，以确保输出信号的准确性和稳定性。

输出单元将转换后的电信号输出给控制系统或显示仪表。

电源单元为整个系统提供所需的电能。

三、产品特点和优势1. 高精度：四联压力变送器采用高精度传感器和精密的信号转换技术，能够实现高精度的压力测量和转换。

2. 稳定性好：该产品具有良好的温度补偿和零点漂移补偿功能，能够在不同工作条件下保持稳定的测量性能。

3. 动态响应快：四联压力变送器的响应时间短，能够快速反应被测压力的变化，适用于对压力变化要求较高的场合。

4. 耐用可靠：该产品采用高品质材料和先进的制造工艺，具有良好的抗震、抗振动和抗腐蚀性能，能够在恶劣的工作环境下长时间稳定运行。

四、产品应用领域四联压力变送器广泛应用于各种工业自动化控制系统中，如石油化工、电力、冶金、制药、食品等行业。

它可以用于测量和控制各种气体和液体的压力，如油气管道、储罐、压力容器、泵站等设备。

五、产品选择和安装注意事项1. 根据实际使用场合和要求选择合适的型号和规格的四联压力变送器。

2. 在安装前，应仔细阅读产品说明书，并根据要求进行正确的安装和接线。

3. 安装位置应避免受到振动、冲击和腐蚀等外界影响，以确保测量的准确性和稳定性。

4. 定期对四联压力变送器进行检查和维护，清洁传感器和排除堵塞，以保证其正常工作和使用寿命。
