电力通信网中通信电源故障的分析与维护电力通信网中通信电源由于长期运行或环境原因，可能会出现故障情况。
通信电源故障会直接影响电力通信网的正常运行，因此及时分析故障原因并进行有效的维护非常重要。
一、通信电源故障现象通信电源故障主要表现为电力通信设备无法正常工作，常见的故障现象有：设备无法开机、电源指示灯不亮或异常闪烁、设备频繁重启等。
这些现象一旦出现，就需要对通信电源进行检查，并及时找出故障原因。
1. 电源线路故障：电源线路受潮、老化、连接不良等原因都可能导致通信电源故障。
检查电源线路是否接触良好，有无受潮、老化等情况，及时更换故障线路。
2. 电源模块故障：通信电源中的电源模块是整个系统的核心部件，其故障可能导致整个设备无法正常工作。
需要检查电源模块的工作状态，包括输入电压和输出电压是否正常，是否存在短路等情况。
3. 天气原因：通信电源设备长期暴露在室外，受到日晒、雨淋、风吹等天气影响，可能导致设备故障。
特别是台风、雷电等极端天气情况，往往会对通信电源造成较大的损害。
4. 电源设备老化：通信电源设备长时间运行，设备内部的元件可能会出现老化情况，导致设备故障。
定期对通信电源设备进行检查和维护，及时更换老化的部件，可以有效减少故障的发生。
三、通信电源故障的分析与处理3. 天气保护措施：对室外的通信电源设备应加强防护措施，特别是在台风、雷电等极端天气情况下，应采取有效的防护措施，减少设备受损的可能。
1. 定期检查：对通信电源设备要进行定期的检查，包括线路、电源模块、设备外观等。
及时发现并排除隐患，可以避免故障的发生。
2. 备用电源：在关键通信场所，应备有应急备用电源，一旦主要电源故障，可以及时切换到备用电源，保障通信系统的正常运行。
3. 环境保护：对室外的通信电源设备要加强环境保护，包括防水、防晒、防雷、防尘等措施，确保设备长期稳定运行。
4. 技术培训：对通信电源设备的维护人员要进行专业的技术培训，提高他们的维护水平和应急处理能力，确保设备能够及时、正确地得到维护。

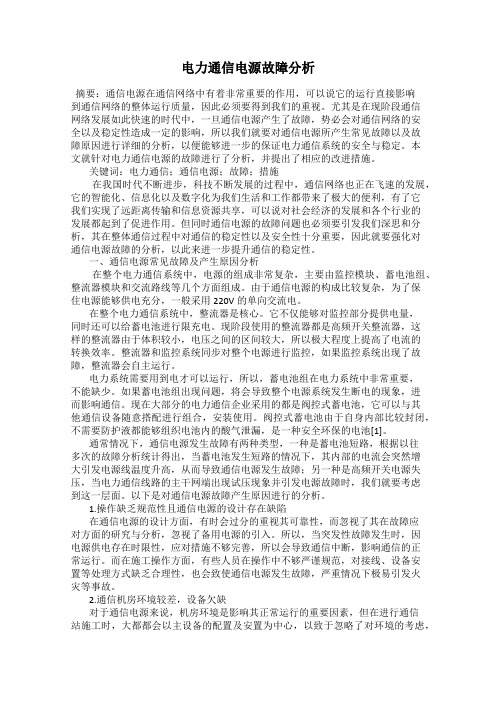

电力通信电源故障分析摘要：通信电源在通信网络中有着非常重要的作用，可以说它的运行直接影响到通信网络的整体运行质量，因此必须要得到我们的重视。
尤其是在现阶段通信网络发展如此快速的时代中，一旦通信电源产生了故障，势必会对通信网络的安全以及稳定性造成一定的影响，所以我们就要对通信电源所产生常见故障以及故障原因进行详细的分析，以便能够进一步的保证电力通信系统的安全与稳定。
本文就针对电力通信电源的故障进行了分析，并提出了相应的改进措施。
关键词：电力通信；通信电源；故障；措施在我国时代不断进步，科技不断发展的过程中，通信网络也正在飞速的发展，它的智能化、信息化以及数字化为我们生活和工作都带来了极大的便利，有了它我们实现了远距离传输和信息资源共享，可以说对社会经济的发展和各个行业的发展都起到了促进作用。
但同时通信电源的故障问题也必须要引发我们深思和分析，其在整体通信过程中对通信的稳定性以及安全性十分重要，因此就要强化对通信电源故障的分析，以此来进一步提升通信的稳定性。
一、通信电源常见故障及产生原因分析在整个电力通信系统中，电源的组成非常复杂，主要由监控模块、蓄电池组、整流器模块和交流路线等几个方面组成。
由于通信电源的构成比较复杂，为了保住电源能够供电充分，一般采用220V的单向交流电。
在整个电力通信系统中，整流器是核心。
它不仅能够对监控部分提供电量，同时还可以给蓄电池进行限充电。
现阶段使用的整流器都是高频开关整流器，这样的整流器由于体积较小，电压之间的区间较大，所以极大程度上提高了电流的转换效率。
整流器和监控系统同步对整个电源进行监控，如果监控系统出现了故障，整流器会自主运行。
电力系统需要用到电才可以运行，所以，蓄电池组在电力系统中非常重要，不能缺少。
如果蓄电池组出现问题，将会导致整个电源系统发生断电的现象，进而影响通信。
现在大部分的电力通信企业采用的都是阀控式蓄电池，它可以与其他通信设备随意搭配进行组合，安装使用。

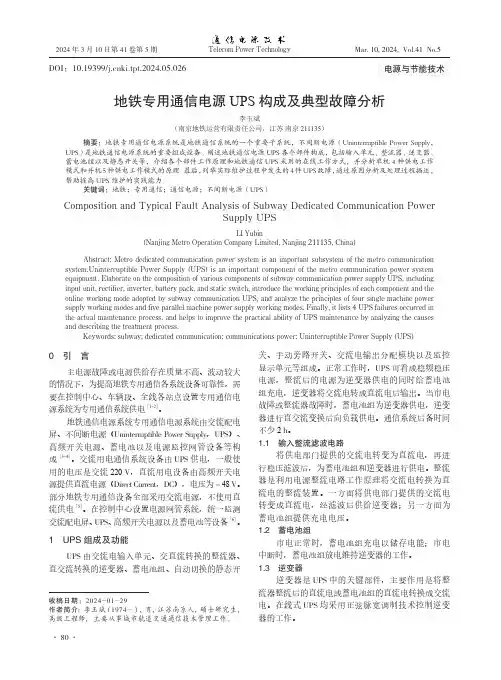

电源与节能技术地铁专用通信电源UPS构成及典型故障分析李玉斌（南京地铁运营有限责任公司，江苏南京地铁专用通信电源系统是地铁通信系统的一个重要子系统，不间断电源（Uninterruptible Power Supply，阐述地铁通信电源UPS各个部件构成，蓄电池组以及静态开关等，介绍各个部件工作原理和地铁通信UPS采用的在线工作方式，并分析单机列举实际维护过程中发生的地铁；专用通信；通信电源；不间断电源（UPS）Composition and Typical Fault Analysis of Subway Dedicated Communication PowerSupply UPSLI Yubin(Nanjing Metro Operation Company Limited, NanjingAbstract: Metro dedicated communication power system is an important subsystem of the metro communication1.4 静态开关电路静态开关的功能是将两路电源供电系统从一路电源自动切换至另外一路电源的部件。
静态开关是由两个反向并联的可控硅组成的交流开关。
该开关无触点，由具有逻辑控制的装置控制开关的断开和闭合。
当UPS过载或其内部的逆变器故障不能输出交流电时，为保证交流负载能够不间断工作，静态开关将UPS 从逆变器供电转换为由市电直接供电。
该转换过程要求静态开关转换时间很短，不能出现电源供给中断现象，避免造成交流负载掉电。
2 UPS单机工作模式2.1 UPS正常工作供电模式市电正常供电时UPS单机工作模式原理如图1所示。
在供电部门提供的交流市电正常情况下，交流电源经过滤波整流后，交流市电转换为直流电供给逆变器，同时供给电池组给蓄电池充电。
UPS可以解决电涌、电压不稳、频率漂移以及噪声干扰等问题，为交流负载提供纯净的电源。
通信电源常见故障与处理试论电源是通信系统的关键设备之一，因其采用模块化设计,在发生局部的或单元的故障时一般不会扩散。
电源系统故障分为一般性故障和紧急故障。
一般性故障指不会影响通信安全的故障，包括交流防雷器雷击损坏、系统内部通信中断、单个模块无输出、监控单元损坏等;紧急故障指影响通信安全的故障,包括交流输入与控制损坏而导致交流停电、直流采样和控制电路损坏而导致直流负载掉电等.如果不能及时有效地对故障进行处理,将导致通信系统的瘫痪,带来严重的损失，因此，必须对通信电源常见的故障与处理给予充分重视。
ﻭ2、交流配电单元的故障处理ﻭ 2．1 防雷器单元ﻭ防雷器是由四个片状防雷单元组成,其中三个防雷单元具有状态显示功能，可以显示防雷单元是否处于完好状态。
防雷单元窗口颜色为绿色时,表示防雷单元处于完好状态；某个防雷单元窗口颜色为时,则表示该防雷单元已损坏,应尽快更换防雷模块。
如果防雷器没有损坏，而监控单元报防雷器告警,就需要检查防雷器的接触是否良好,可以将防雷模块拔下来重插.如果是菲尼克斯的防雷模块，则需要检查底座是不是良好。
ﻭﻭ２。
2 交流输入缺相ﻭ当监控单元或后台报交流输入缺相时，如果确定交流真的确相则无需理会;如果交流实际没有确相，而是检测问题，那么可能是交流变送器出现故障.可以用万用表测量变送器的端子是否有3V左右的直流电压,如果某一个没有，则说明交流变送器损坏，应急是将该端子的检测线并到其他两个端子的任意一个上；长久则须更换交流变送器。
更换交流变送器的方法：首先必须断开电源系统的交流电和关掉监控单元的电源，否则可能对人身造成伤害或烧坏交流变送器。
更换时如果连接线上没有标识，那么在拆交流变送器之前需要要做好相应的标识，否则在安装时会造成不便.ﻭ注意事项:安装好交流变送器后,需要检查连线无误后,方可送上交流电,然后打开监控单元的电源。
核实交流显示是否与实际测量电压相符.ﻭﻭ2．３交流接触器不吸合ﻭ对于采用交流接触器自动切换的电源系统，如果交流接触器不吸合，那么可能是下面几个情况引起的：①交流输入的A 相缺相;②交流接触器线圈供电保险丝烧坏(此故障出现在早期的电源柜)；③控制交流接触的辅助交流接触器损坏（早期电源上有辅助交流接触器);④交流接触器控制板(CEPU板）出现故障;⑤交流接触器线圈烧坏.ﻭ解决方法:用万用表进行检查,断开交流输入用万用表测量交流接触器的线圈,如果开路,那么说明交流接触器损坏，更换交流接触器即可。
通信电源输出电压偏高故障维修的分析摘要：通信电源系统是通信系统的心脏，稳定可靠的通信电源供电系统，是保证通信系统安全、可靠运行的关键。
一旦通信电源系统故障引起对通信设备的供电中断，通信设备就无法运行，就会造成通信电路中断、通信系统瘫痪，从而造成极大的经济和社会效益损失。
因此，通信电源系统在通信系统中占据十分重要的位置。
文介绍了通信电源系统的基本工作原理，供读者参考。
关键词：通信电源；故障；维修1 前言随着经济的发展，社会对电力的质量需求不断提升，通信技术推动了各个行业的发展，在智能电网中也逐渐得到应用，并取得了积极的成果。
在整个通信系统中，当通信设备发生故障时影响较单一，是局部性的，但如果通信电源系统一旦发生故障，通信系统将全部中断，所以通信电源的可靠性对于通信网的稳定运行有着决定性的作用。
而通信电源整流模块失控运行时，如果输出电压不正常就会造成电源系统故障，从而影响通信设备的正常运行。
2 通信电源系统介绍2.1 工作原理PS系列中大容量电源系统包含交流配电、直流配电、整流模块（HD4825-3）和监控模块（PSM-A）四大部分，其组合方式采用模块化插箱结构。
交流市电输入后，在交流插箱内分组，然后送到整流模块，整流模块输出直流电通过直流插箱分配给多路负载供电。
此外直流配电部分提供电池1、电池2两组接入电池，作为交流停电后直流负载的供电电源。
HD4825-3整流模块采用现代电力电子技术和工业控制技术的最新成就，根据电源的维护特点而开发的新一代电源。
它内置先进的微处理器，采用高可靠的集散式控制系统，独特的散热设计，自如自然风和风冷，全面采用软开关技术，达到世界一流水平。
二路市电输入，能承受最大40kA的雷电冲击。
具有电池欠压保护功能；直流输出可以灵活配置熔断器和空开两种输出保护器件；铁路小站电源配置有专门的DC/DC变换器整流模块HD4825-3综合运用现代电力电子和工业控制技术开发，内置先进的微处理器，采用全面软开关技术，效率和EMC达到业界一流水平。

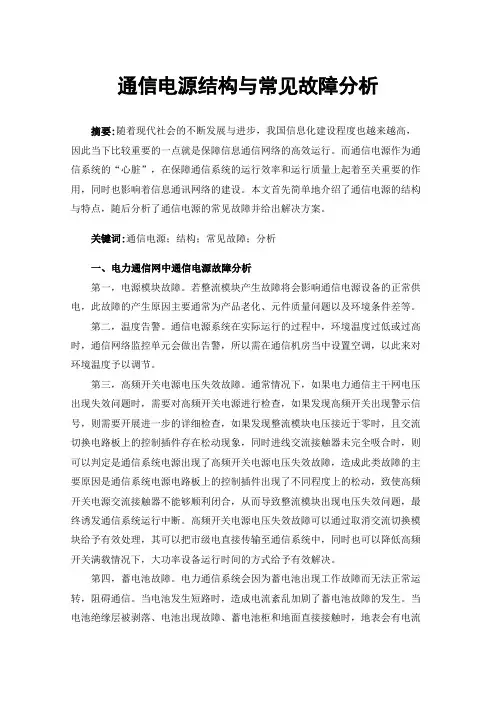

通信电源结构与常见故障分析摘要:随着现代社会的不断发展与进步，我国信息化建设程度也越来越高，因此当下比较重要的一点就是保障信息通信网络的高效运行。
而通信电源作为通信系统的“心脏”，在保障通信系统的运行效率和运行质量上起着至关重要的作用，同时也影响着信息通讯网络的建设。
本文首先简单地介绍了通信电源的结构与特点，随后分析了通信电源的常见故障并给出解决方案。
关键词:通信电源；结构；常见故障；分析一、电力通信网中通信电源故障分析第一，电源模块故障。
若整流模块产生故障将会影响通信电源设备的正常供电，此故障的产生原因主要通常为产品老化、元件质量问题以及环境条件差等。
第二，温度告警。
通信电源系统在实际运行的过程中，环境温度过低或过高时，通信网络监控单元会做出告警，所以需在通信机房当中设置空调，以此来对环境温度予以调节。
第三，高频开关电源电压失效故障。
通常情况下，如果电力通信主干网电压出现失效问题时，需要对高频开关电源进行检查，如果发现高频开关出现警示信号，则需要开展进一步的详细检查，如果发现整流模块电压接近于零时，且交流切换电路板上的控制插件存在松动现象，同时进线交流接触器未完全吸合时，则可以判定是通信系统电源出现了高频开关电源电压失效故障，造成此类故障的主要原因是通信系统电源电路板上的控制插件出现了不同程度上的松动，致使高频开关电源交流接触器不能够顺利闭合，从而导致整流模块出现电压失效问题，最终诱发通信系统运行中断。
高频开关电源电压失效故障可以通过取消交流切换模块给予有效处理，其可以把市级电直接传输至通信系统中，同时也可以降低高频开关满载情况下，大功率设备运行时间的方式给予有效解决。
第四，蓄电池故障。
电力通信系统会因为蓄电池出现工作故障而无法正常运转，阻碍通信。
当电池发生短路时，造成电流紊乱加剧了蓄电池故障的发生。
当电池绝缘层被剥落、电池出现故障、蓄电池柜和地面直接接触时，地表会有电流通过，由于电线上过高温度会导致火灾险情的发生。
· 221 ·2023年8月25日第40卷第16期运营维护技术DOI：10.19399/ki.tpt.2023.16.070地铁通信电源运维及故障分析张 朝（中铁十二局集团电气化工程有限公司，天津 300308）摘要：地铁通信电源运维是确保地铁系统通信设备稳定供电的关键任务。
从故障分析和修复对策2个角度出发，探讨电源断电和变电站故障2种常见的问题。
针对电源断电，强调备用电源切换和监测维护的重要性。
在变电站故障方面，介绍备用变电站切换和系统冗余设计等对策。
这些对策将有助于维护地铁通信电源的可靠性和稳定性，确保乘客安全与地铁的正常运营。
关键词：地铁通信电源；电源运维；电源故障Subway Communication Power Operation and Maintenance and Fault AnalysisZHANG Zhao(China Railway 12th Bureau Group Electrification Engineering Co., Ltd., Tianjin 300308, China)Abstract: The operation and maintenance of subway communication power supply is the key task to ensure the stable power supply of subway system communication equipment. This paper discusses two common problems of power outage and substation fault from two aspects of fault analysis and repair countermeasures. In view of power outage, the importance of standby power switching and monitoring and maintenance is emphasized. In the aspect of substation fault, the countermeasures such as standby substation switching and system redundancy design are introduced. These measures will help to maintain the reliability and stability of the subway communication power supply and ensure the safety of passengers and the smooth operation of the subway.Keywords: subway communication power supply; power operation and maintenance; power failure0 引 言地铁通信电源运维是指负责地铁系统通信设备所需电力供应的维护和管理工作。
近年来通信电源故障的分析与总结摘要：电力通信网能够为电网提供相应的语音及数据管理服务，是现代电网中的一项重要内容，也是确保电网运行安全的基础和前提。
新时期，科学技术的发展使得人们对于电力通信网的运行提出了更加严格的要求，在这种情况下，必须重视对于通信设备的维护管理工作，确保通信电源的正常稳定运行。
关键词：近年来；通信电源故障；分析与总结1导言经济与技术的发展，离不开电力行业的大力支持，而这就要求减少通信电源故障发生的频率，保证电力通信网络的正常运行。
在电力通信网络运行过程中，通信电源因电压不稳、电路短路等原因发生故障，是影响电力通信的关键性因素，因此必须要采取有效措施，密切监控通信电源，从而能够及时发现通信电源故障的发生，进而采取有效措施加以解决，并且尽可能的降低故障所带来的损失。
在电力通信网络发生故障时，首先检查通信电源是否存在问题，然后查明故障产生的原因所在，才能针对性的解决通信故障，快速的恢复电力通信的正常运行。
另外，电力通信的各运维单位，需要做好系统的更新升级工作，并做好通信设备的日常维护工作，从而更好的服务于电力通信，保障电力通信网络的运行稳定。
2通信电源系统的结构其组成结构包括四部分：第一是基础电源，指的是它本身可以产生电能量的设备，而且可以把产生的电能进行传输，比如我们生活中用到的电池。
第二是引入电源，它指的是能够对电能量进行分配、引导和计量的物体。
它还能够切断电能量，比如计量器、电缆、直流配电盘等。
第三是不间断电源。
它是把整流器和蓄电池这两者并联的设备，它可以保持电能在一段时间里不间断，也被称为浮充电池。
第四个是变换器电源，所以变换器，就是能让电能量之间相互转换的设备，我们生活中看到的变压器就属于这种设备。
3当前通信电源的现状通信电源，对于电力通信网络系统的运行而言，相当于人类的心脏，为人类的日常活动，提供充足不断的血液供给，而通信电源对于电力通信网来说，也是提供源源不断的电力供给的动力来源，因而，保障通信电源的稳定，无疑是促进电力通信发展的重要举措。
=5G通信网络优化之郑州5G AAU故障处理典型案例分享2019-11-15一、故障描述：郑州5G站点护理学院在运行一段时间后，监控反馈一小区退服，查看告警发现一小区AAU不识别，导致小区退服。
该站点为2.6G频段站点，有两个小区，且两个AAU都为拉远。
设备类型为1ASIK+2ABIL+2AEHA。
二、排查步骤：1、由于AAU不识别且为拉远，优先排查AAU端，到现场后发现AAU两个指示灯（MODE/TX）都不亮，首先怀疑是供电问题，测试配套的交转直电源模块输出电压为-48V，供电正常，测试AAU电源接头正常，初步怀疑AAU故障。
2、协调更换新的AAU，更换上AAU之后，AAU指示灯亮，且在BBU上识别出来。
由于软件版本与目标版本不一致，工程师在BBU处进行目标版本升级，在升级进行到3分多钟的时候，AAU再次不识别，升级中断，到AAU近端查看，发现AAU指示灯又不亮了。
多次断电重启AAU,问题依旧。
3、由于AAU近端有多个设备，考虑到现场只有一路交流电输入带了多个交转直模块，再次怀疑电源电压及负荷问题，协调电源厂家去现场进行排查，电源厂家确认该AAU所对应的交转直模块故障，然后对交转直模块进行了更换。
4、交转直模块更换后AAU依然不亮灯，不识别。
再次测试确认交流电源及交转直后端直流电源都无问题。
5、再次怀疑AAU有问题，通过BBU多次进行降包操作，测试了多个软件版本，仍不能识别AAU。
6、由于是新更换的AAU,坏件的几率较小，考虑尝试通过LMI端口连接AAU。
使用LMI卡直接连接到AAU上，LMI卡指示灯亮绿灯，说明AAU内部有电，且通过MobaXterm能够连接到AAU上，使用CAT /etc/version命令查看AAU版本，发现AAU版本较低。
7、本地升级AAU软件版本至5GL39.04.R07J,升级完成后进行reboot，稍后AAU指示灯（mode/TX）亮。
登陆5G BTS Element Management界面，AAU已识别，显示有软件不兼容告警，通过网页再次升级983软件包。
1/6、案例1 网管值班人员违规操作电力通信网管2017年4月18日，按照☓☓公司信通调度下发的工作联系单，为配合110kV 景天变电站π接入110kV龙葵变电站、110kV龙阳变电站，需对相关业务通道组织方式进行变更。
☓☓公司通信运检班工作负责人李☓☓办理相关工作许可手续后，登录网管系统后直接进行业务配置操作，出现业务数据下发异常，遂重启网管系统，重启后发现110kV龙葵变电站、110kV龙阳变电站业务数据丢失，于是寻求厂家运维人员进行故障排查。
厂家运维人员吴☓☓使用预留的测试账号通过远程方式登录网管进行故障处置。
工作结束后，为避免数据丢失，李☓☓用自有移动硬盘对网管数据进行了备份。
试分析该案例中违反《电力安全工作规程（电力通信部分）》的行为。
正确答案（1）工作负责人李☓☓登录网管系统后直接进行业务配置操作。
违反《电力安全工作规程（电力通信部分）》8.2“电力通信网管检修工作开始前，应对可能受到影响的配置数据、应用数据等进行备份”的规定。
（2）吴☓☓使用预留的测试账号通过远程方式登录网管进行故障处置。
违反《电力安全工作规程（电力通信部分）》8.1“电力通信网管的账号、权限应按需分配，不得使用开发或测试环境设置的账号”和8.6“电力通信网管维护工作不得通过互联网等公共网络实施。
禁止从任何公共网络直接接入电力通信网管系统”的规定。
（3）工作人员李☓☓用自有移动硬盘对网管数据进行备份。
违反《电力安全工作规程（电力通信部分）》8.8“电力通信网管的数据备份应使用专用的外接存储设备”的规定。
2/6、案例2 220kV重楼变电站ECI设备光路误码紧急消缺2018年2月20日9时10分，☓☓公司工作人员张☓☓发现核心机房ECI光传输系统X1槽位1口（对220kV重楼变电站X2槽位1口）上报误码越限告警。
10时15分，☓☓信息通信公司运检中心工作负责人王☓☓和工作班成员李☓☓到达220kV重楼变电站现场填写电力通信工作票，经工作票签发人电话同意，但未在工作票备注栏中记录。
