BBURRU通讯链路断故障排查案例

外场RRU典型故障现象及简易分析外场RRU典型故障现象及简易分析方法（0309合成版）RRU通道故障：发射通道故障、接收通道故障、检测通道故障、校准线缆接错，驻波比告警等等。

A，告警处理具体方式1.1驻波比告警分析：可能外部射频线缆连接不良，线缆断开，或者线缆质量存在问题。

解决方法：1)如果只是某些通道出现驻波告警，重新连接故障通道的线缆或者更换该通道射频线缆（可能是天线故障，需要通过交叉判断定位是跳线故障、还是天线故障、还是RRU内部故障）；2)如果8个通道同时出现驻波告警，请重新连接校正通道的线缆或者更换校正通道射频线缆；3)如果以上步骤没有解决问题，可能内部线缆出现问题，请更换R08i整机。

1.2下行通道增益过低告警分析：下行天线校正时，如果通道异常，（记得下行导频功率和配置功率不得大于3db），会上报此告警解决方法：1)检查R08i上是否还有驻波比告警，如果同时出现驻波比告警则有可能该通道线缆连接不好导致。

如果8个通道同时出现增益过低告警，则需检查校正天线的线缆连接。

线缆重新连接好后，可以手动做一次天线校正，看是否能恢复。

2)如果步骤1不行，重启R08i；3)如果步骤2不行，请更换R08i整机。

1.3接收通道增益过高或过低告警分析：接收通道增益过高或者过低是由天线校正上报的，ShowAcSubFn命令中上行子帧幅度低于2000，则上报接收通道增益过低告警；如果超过35000，则上报接收通道增益过高告警。

解决方法：1)检查R08i上是否还有驻波比告警，如果同时出现驻波比告警则有可能该通道线缆连接不好导致。

如果8个通道同时出现增益过低告警，则需检查校正天线的线缆连接。

线缆重新连接好后，可以手动做一次天线校正，看是否能恢复。

2)如果步骤1不行，重启R08i；3)如果步骤2不行，请更换R08i整机。

1.4下行输出欠/过功率告警分析：RRU建有小区后(对RRU而言是指载波处于有效(Valid)状态)，每隔一定时间进行一次DWPTS功率检测（仅对主载波，辅载波无DWPTS信号）。

B B U R R U通讯链路断故障排查案例The pony was revised in January 2021BBU-RRU通讯链路断故障排查案例现场故障现象：站名为××室内覆盖总共二台RRU261，在框号=46，47上，告警显示BBU IR光接口异常告警，RRU配置但不可用超时，由于此室分站为S33配置，所以2个小区都同时退服，进站发现BBU两个光口都为红灯亮，由此说明BBU到RRU通信链路断开。

故障定位过程：通常BBU-RRU通信链路断有以下几方面原因：1．RRU没有供电，这类故障在室分站当中出现的由为较多。

由于室分站中的RRU供电方式多为交流市电直接供电，所以当市电停电或空开下电等情况时，就会出现。

此类故障的显着特点是：某个扇区的所有级联RRU同时断链，产生一系列告警，如BBU IR光接口异常告警或射频单元IR接口异常告警。

2．BBU和RRU某一侧光纤收发接反。

这类故障在现网中出现的几率较小，收发接反后BBU侧的光口指示灯会为红灯，但在现网中不会出现光纤收发接反的故障告警。

3．光缆损坏。

此类故障导致的BBU-RRU通讯链路断较多。

尤其是在室内覆盖当中，由于现场路由复杂、走线困难等，在布放光缆时容易导致光纤或接头损坏，从而导致RRU断链。

对于此类故障不要急于更换光缆，因为布线的难度和工作量是比较大的，可以先使用光功率计等仪器进行测量，测量值一般在—15dBm以上为正常值，否则，光纤或接头有可能在光纤路由过程中被损坏，需要更换光缆或者熔纤。

4．光模块故障。

此类故障出现的可能性比较小，如果怀疑是光模块的原因，可以将其它光口的光模块与之交换，看故障是否解除，如果故障消除则说明是光模块的原因，须对其进行更换。

5．其它。

室内覆盖当中，许多站点在安装过程中由于无安装位置、物业等原因，实际安装的RRU数目与设计方案存在一定差异。

后台按照设计方案配置，但实际并未安装，这也容易造成BBU-RRU通讯链路断的假象，应首先予以排除。

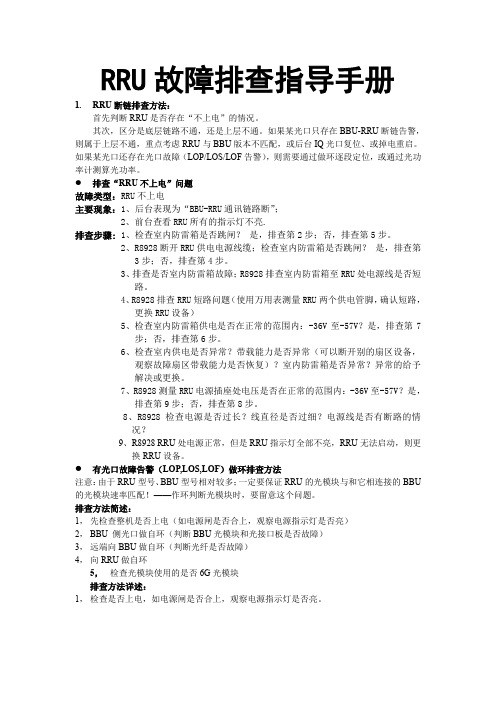

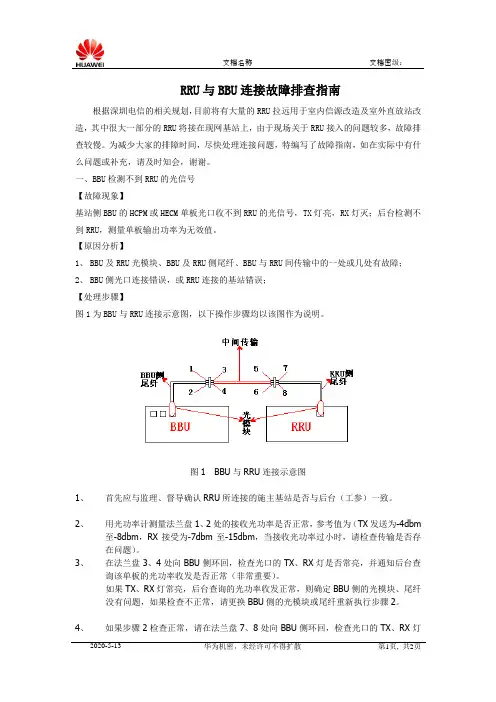

RRU故障排查指导手册1.RRU断链排查方法：首先判断RRU是否存在“不上电”的情况。

其次，区分是底层链路不通，还是上层不通。

如果某光口只存在BBU-RRU断链告警，则属于上层不通，重点考虑RRU与BBU版本不匹配，或后台IQ光口复位、或掉电重启。

如果某光口还存在光口故障（LOP/LOS/LOF告警），则需要通过做环逐段定位，或通过光功率计测算光功率。

●排查“RRU不上电”问题故障类型：RRU不上电主要现象：1、后台表现为“BBU-RRU通讯链路断”；2、前台查看RRU所有的指示灯不亮.排查步骤: 1、检查室内防雷箱是否跳闸？是，排查第2步；否，排查第5步。

2、R8928断开RRU供电电源线缆；检查室内防雷箱是否跳闸？是，排查第3步；否，排查第4步。

3、排查是否室内防雷箱故障；R8928排查室内防雷箱至RRU处电源线是否短路。

4、R8928排查RRU短路问题（使用万用表测量RRU两个供电管脚，确认短路，更换RRU设备）5、检查室内防雷箱供电是否在正常的范围内：-36V至-57V？是，排查第7步；否，排查第6步。

6、检查室内供电是否异常？带载能力是否异常（可以断开别的扇区设备，观察故障扇区带载能力是否恢复）？室内防雷箱是否异常？异常的给予解决或更换。

7、R8928测量RRU电源插座处电压是否在正常的范围内：-36V至-57V？是，排查第9步；否，排查第8步。

8、R8928检查电源是否过长？线直径是否过细？电源线是否有断路的情况？9、R8928 RRU处电源正常，但是RRU指示灯全部不亮，RRU无法启动，则更换RRU设备。

●有光口故障告警（LOP,LOS,LOF）做环排查方法注意：由于RRU型号、BBU型号相对较多；一定要保证RRU的光模块与和它相连接的BBU 的光模块速率匹配！——作环判断光模块时，要留意这个问题。

排查方法简述：1，先检查整机是否上电（如电源闸是否合上，观察电源指示灯是否亮）2，BBU 侧光口做自环（判断BBU光模块和光接口板是否故障）3，远端向BBU做自环（判断光纤是否故障）4，向RRU做自环5，检查光模块使用的是否6G光模块排查方法详述：1，检查是否上电，如电源闸是否合上，观察电源指示灯是否亮。

U R R U通讯链路断故障排查案例集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]BBU-RRU通讯链路断故障排查案例现场故障现象：站名为××室内覆盖总共二台RRU261，在框号=46，47上，告警显示BBU IR光接口异常告警，RRU配置但不可用超时，由于此室分站为S33配置，所以2个小区都同时退服，进站发现BBU两个光口都为红灯亮，由此说明BBU到RRU通信链路断开。

故障定位过程：通常BBU-RRU通信链路断有以下几方面原因：1．RRU没有供电，这类故障在室分站当中出现的由为较多。

由于室分站中的RRU供电方式多为交流市电直接供电，所以当市电停电或空开下电等情况时，就会出现。

此类故障的显着特点是：某个扇区的所有级联RRU同时断链，产生一系列告警，如BBU IR光接口异常告警或射频单元IR接口异常告警。

2．BBU和RRU某一侧光纤收发接反。

这类故障在现网中出现的几率较小，收发接反后BBU侧的光口指示灯会为红灯，但在现网中不会出现光纤收发接反的故障告警。

3．光缆损坏。

此类故障导致的BBU-RRU通讯链路断较多。

尤其是在室内覆盖当中，由于现场路由复杂、走线困难等，在布放光缆时容易导致光纤或接头损坏，从而导致RRU断链。

对于此类故障不要急于更换光缆，因为布线的难度和工作量是比较大的，可以先使用光功率计等仪器进行测量，测量值一般在—15dBm以上为正常值，否则，光纤或接头有可能在光纤路由过程中被损坏，需要更换光缆或者熔纤。

4．光模块故障。

此类故障出现的可能性比较小，如果怀疑是光模块的原因，可以将其它光口的光模块与之交换，看故障是否解除，如果故障消除则说明是光模块的原因，须对其进行更换。

5．其它。

室内覆盖当中，许多站点在安装过程中由于无安装位置、物业等原因，实际安装的RRU数目与设计方案存在一定差异。

后台按照设计方案配置，但实际并未安装，这也容易造成BBU-RRU通讯链路断的假象，应首先予以排除。

RRU断链故障处理案例
现象描述：
郑州LTE站点郑州_高铁_市区_圃田（高铁）北(3BDEE)上报BBU IR光模块收发异常告警、射频单元业务不可用告警，告警定位信息：柜号=0, 框号=0, 槽号=2, 端口号=0, 单板类型=LBBP, 具体问题=接收无信号。

原因分析：
本/对端设备光模块未插紧或故障
光模块和光纤不匹配
本/对端光模块不匹配
光纤损坏
RRU掉电
上站处理过程：
重新插拔本端光模块，告警仍然存在
更换0号端口和1号端口插入光纤，告警重新产生于1号端口，0号端口恢复正常，排除光模块故障
塔工此时登上灯杆，进行RRU检查，发现RRU没电
重新对电源线接口进行插拔，拧紧，接上之后RRU恢复供电。

告警消除
联系后台网管支撑人员，查看小区运行状态正常可用，基站故障处理完毕。

BBU—RRU拉远传输光缆紧缺解决方案4G组网时面临的两大挑战：一、BBU与RRU之间光纤资源紧缺的问题是4G建设初期必须解决的问题1、4G组网和未来扩容对纤芯的需求量很大2、现网BBU与RRU之间的光纤资源已经非常紧张3、重新铺设光纤不仅工程量大，在部分缺乏管道资源的城市地区代价巨大4、如何利用现有光纤资源快速完成4G的组网覆盖是4G建网初期必须解决的问题二、BBU与RRU之间的传输链路缺乏保护1、4G时代，网络的稳定性/可靠性是用户选择网络的重要考量点，特别是在一些重要保障区域2、现网BBU与RRU之间的光纤链路缺乏保护，一旦出现光纤故障，会导致区域性断网或信号质量大幅下降3、接入网的成环率是接入网稳定性/可靠性的重要考核指标无源波分解决方案：场景一：新建站点光缆就近接入主干光交，在光交和BBU侧使用无源波分。

场景二：已有站点在基站部署了RRU，采用BBU集中方式，在BBU侧和RRU侧使用无源波分方案说明：在BBU所在机房，安装1台无源波分设备，1芯连接至ODU（往光交方向），BBU上使用彩光模块接入到无源波分设备。

在基站处一套无源波分设备应用将能实现8路RRU拉远的应用建设。

方案优势：1、基于T/WDM的光传输/保护解决方案2、所有业务承载在一对光纤上，极大节省光纤资源3、支持环网保护，大幅提升网路的健壮性4、模块化设计，即装即用5、性价比高，适合大规模推广6、单纤保护方案7、将BBU与RRU之间的双纤更改为单纤传输，另一根纤用于线路保护8、单/双纤转换由保护板卡完成，无需插拔BBU/RRU的光模块9、业务界面清楚，工程施工容易10、支持1+1/1:1保护场景三：有源波分承载方案主要应用于密集城区，在目标网络新增RRU站点较多、站点业务密集，重要等级较高的情况下，选择合适的、较为稳定的、易于组网的部分站点依托综合业务接入机房/汇聚机房搭建接入层有源波分环，其余不具备成环条件的RRU站点结合需求采用裸纤方式接入有源波分站点。

小区退服可能是由于传输问题、BBU与RRU通讯链路断、GPS故障BBU与RRU通讯链路断主要检查光纤、光模块、RRU是否加电
小区退服首先要定位故障原因，传输，RRU，电源，GPS都有可能引起小区退服。

RRU通信链路的原因，光纤出现问题，RRU电源问题，RRU软件版本问题，光纤是否接反，RRU硬件问题。

先查电源、再看光路是否正常（光功率、传输），再看GPS是否失锁
1、小区退服的处理：1）检查基站设备是否断电；2）传输是否断了；3）RRU和BBU的连接是否有告警；4）BBU设备本身是否有告警
2、BBU-RRU通信链路断，处理步骤：1）查看RRU、BBU设备是否断电；2）检查RRU光缆接头处是否松动，必要时重新插拔一下，实在不行更换光缆；3）更换RRU 或BBU
主要检查光纤、光模块,RRU是否断电
华为RRU侧的光模块功率问题
发送光功率(0.1微瓦) = 5772
接收光功率(0.1微瓦) = 361
接收功率上限(0.1微瓦) = 12589
接收功率下限(0.1微瓦) = 100
发送功率上限(0.1微瓦) = 15849
================
如上所示：接收光功率(0.1微瓦)为361，实际中，光功率多少就有问题，需要更换。

BBU+RRU常见故障处理(20090928)1软基站模块拓朴图 天馈RRU FS CC CHV BSC BBUOMC SA GPS 2探测不到处理该故障的前提是BBU 的所有模块在OMC 后台都能正常探测到，如果这个前提不成立，请优先处理BBU 子系统中的模块未探测到故障。

然后检查 RSU 是否能正常上电，也可以和邻扇区倒一下确认电源是否有故障，如果上不了电的请返修；下一步检查面板灯，如果面板灯四个灯一直常亮，说明cpu 无法启动，断电再试一下，确认不行后，请返修；当BBU+RRU开站，前后上电/后台通讯正常，后台出现：光口光模块无光，未探测到RTR 告警现象，一般可能的原因是RRU未上电、BBU 与RRU的上行光路异常、RRU版本丢失，通常定位手段有：确认RRU是否上电，面板灯是否亮？；确认光链路是否正常；1．前台重新拔插BBU光口光模块或两头光纤，检查光模块或光纤是否插好；2．确认BBU侧光口光模块是否正常；3．通过OMC后台操作断电/上电FS单板，给FS重新上电；更换BBU_RRU的通讯光纤（可采用自带光纤或备用光纤）RRU版本丢失时需要通过观察RRU的运行指示灯来确认，一般RRU一上电时，四个指示灯RUN灯，ALARM灯，LINK灯，PA灯是常亮的，当BOOT运行起来时RUN灯会快闪三下，其余三个灯常亮，如果RRU有版本则RUN灯会慢闪六下，然后ALARM灯常灭，LINK和PA灯常亮，RRU没有版本则会不断复位，重复BOOT运行时的点灯状态；如果版本丢失，则需要前台下载RRU版本。

检查配置数据是否正确，同步时，确认同步成功如以上操作均无效，更换RRU！2．2后台告警：未探测到RTR（前台FS板RLS灯正常闪亮，且后台FS没有告警）此种情况说明BBU_RRU间的反向链路光路正常，FS单板检测到RRU的上行光功率，估计是前向链路有问题导致RRU未获取到有效的RRU ID、RRU未获取到有效的IP地址（主要是工装版本导致）或者RRU与BBU的上行HDLC通信存在问题，定位方法：判定前向链路是否正常：1前台拔插FS光口光模块或两头光纤，检查光模块或光纤是否插好；2光模块和光网络是否正常；3通过OMC后台操作断电/上电FS单板，给FS重新上电；4更换BBU_RRU的通讯光纤（可采用自带光纤或备用光纤）；5更换BBU或RRU的光模块；6后台强制复位RTR单板（主要针对光路正常，但运行一段时间后RRU探测不到的情况，存在的可能原因是RRU与BBU的上行HDLC 通信存在问题）；后台检查RTR版本1后台初始化查询RTR版本2后台下载正确的RTR版本如以上操作均无效，更换RRU！注：现场多个RRU情况下，可以交换RRU的光路来交叉检查确认光模块和光路问题。

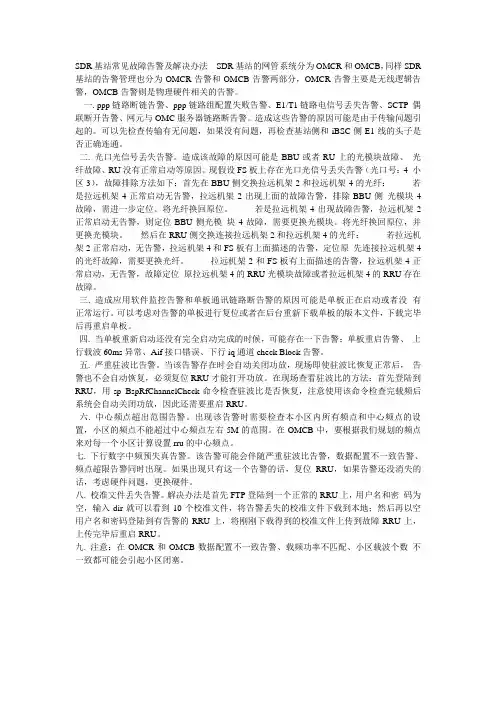

SDR基站常见故障告警及解决办法SDR基站的网管系统分为OMCR和OMCB，同样SDR 基站的告警管理也分为OMCR告警和OMCB告警两部分，OMCR告警主要是无线逻辑告警，OMCB告警则是物理硬件相关的告警。

一. ppp链路断链告警、ppp链路组配置失败告警、E1/T1链路电信号丢失告警、SCTP 偶联断开告警、网元与OMC服务器链路断告警。

造成这些告警的原因可能是由于传输问题引起的。

可以先检查传输有无问题，如果没有问题，再检查基站侧和iBSC侧E1线的头子是否正确连通。

二. 光口光信号丢失告警。

造成该故障的原因可能是BBU或者RU上的光模块故障、光纤故障、RU没有正常启动等原因。

现假设FS板上存在光口光信号丢失告警（光口号：4 小区3），故障排除方法如下：首先在BBU侧交换拉远机架2和拉远机架4的光纤： 若是拉远机架4正常启动无告警，拉远机架2出现上面的故障告警，排除BBU侧光模块4故障，需进一步定位。

将光纤换回原位。

若是拉远机架4出现故障告警，拉远机架2正常启动无告警，则定位BBU侧光模块4故障，需要更换光模块。

将光纤换回原位，并更换光模块。

然后在RRU侧交换连接拉远机架2和拉远机架4的光纤： 若拉远机架2正常启动，无告警，拉远机架4和FS板有上面描述的告警，定位原先连接拉远机架4的光纤故障，需要更换光纤。

拉远机架2和FS板有上面描述的告警，拉远机架4正常启动，无告警，故障定位原拉远机架4的RRU光模块故障或者拉远机架4的RRU存在故障。

三. 造成应用软件监控告警和单板通讯链路断告警的原因可能是单板正在启动或者没有正常运行。

可以考虑对告警的单板进行复位或者在后台重新下载单板的版本文件，下载完毕后再重启单板。

四. 当单板重新启动还没有完全启动完成的时候，可能存在一下告警：单板重启告警、上行载波60ms异常、Aif接口错误、下行iq通道check Block告警。

五. 严重驻波比告警。

当该告警存在时会自动关闭功放，现场即使驻波比恢复正常后，告警也不会自动恢复，必须复位RRU才能打开功放。
