八年级物理光现象光路图(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1补全图4-2各图的光线或作出像，使光路完整。

2．如图4-4所示，室内有一盏电灯正在发光，通过墙上的两个小孔透出两条光线，请根据这两条光线，运用作图的方法找出电灯的位置。

[]图4-2 A A A ， B ， BB图4-4 图4-22图4-图4-图4-28 图4-413．如图4-6是一个简易潜望镜的示意图，它里面有两块平面镜。

这样的潜望镜( )。

[]A ．只能看到对方射来的光，看不到对方物体B ．能看到对方物体，但是倒着的C ．能看到对方物体，且是正立的D ．能看到对方物体，但是倾斜的4．将筷子竖直插入装水的玻璃杯内，从俯视图(图4-42中的P 点沿水平方向看到的应该是图中的情形( )。

[]5一盏探照灯装在看台上，灯光朝西斜向下射到没有水的游泳池的中央，在将水池逐渐灌满水的过程中，池底的光斑将( )。

A ．向东移动B ．向西移动C ．先向西移动，后向东移动D ．静止不动6．下列叙述中的“影”，属于光的反射现象的是( )。

A ．立竿见“影”B ．毕业合“影”C ．湖光倒“影”D ．形“影”不离7．下列关于不可见光的说法中，正确的是（ ）A ．靠近光谱中红光的不可见光是紫外线B ．紫外线可以诊断疾病C ．可以用红外线来遥控电视D ．红外线可以帮助人体合成维生素D ，促进身体对钙的吸收8．医院里用的紫外线看起来发出淡紫色的光，原因是（ ）A ．其实那盏灯并不是紫外线灯，因为紫外线本身是看不见的B ．灯管在发出紫外线的同时，还发出少量的蓝光和紫光 图4-6图4-42C．该灯管发出的紫外线与太阳发出的紫外线不同，前者是淡紫色的，后者是看不见的D．以上说法都不对9．天地万物，五光十色．关于光，下列说法错误的是( )。

A．太阳光是由多种色光组成的B．光是一种电磁波C．可通过三棱镜使太阳光发生色散D．白光是单色光10 如图所示，水平桌面上斜放着一个平面镜，桌面上有一个小球向镜面滚去．要使平面镜中小球的像沿竖直方向下落，则镜面与桌面间的夹角α应为： [ ]A．30° B．45° C．60° D．90°．11.如图6-2所示，从位于空气中的点光源S发出的光线射到水面上，照亮的水中的P点PO1S，PO2S，PO3S的三条图线中的传播，正确的是______。

4⼋年级物理第四章光现象知识点详解总结第四章光现象 §4.1 光的直线传播⼀、光源——⾃⾝．．能够发光的物体。

⾃然光源：太阳、⽔母、斧头鱼、萤⽕⾍等等；⼈造光源：⽩炽灯、霓虹灯等。

▲⽉亮、钻⽯、镜⼦等不是光源(因为它们不是⾃⾝发光，只是反射光线). ⼆、光的直线传播1.光沿直线传播的条件2.光线——理想物理模型（不是真实存在）。

3.解释现象： (1)影的形成▲注：树⽊，建筑物、⼈等在⽔中的倒影并不是“影”，⽽是平⾯镜成像。

光的直线传播的应⽤：（1）⼩孔成像：像的形状与⼩孔的形状⽆关，像是倒⽴的实像（树阴下的光斑是太阳的像）。

实像：由实际光线会聚⽽成的像。

①⼩孔成像的条件：孔的⼤⼩必须远远⼩于孔到发光的距离及孔到光屏的距离。

②像的⼤⼩与发光体到孔的距离和像到孔的距离有关，发光体到⼩孔的距离不变，光屏远离⼩孔，实像增⼤；光凭靠近⼩孔，实像减⼩；光屏到⼩孔的距离不变，发光体远离⼩孔，实像减⼩；发光体靠近⼩孔，实像增⼤。

（2）取得直线：激光准直（挖隧道定向）；整队集合；射击瞄准；（3）限制视线：坐井观天、⼀叶障⽬；（4）影的形成：影⼦；⽇⾷、⽉⾷常见的现象：①激光准直。

②影⼦的形成：光在传播过程中，遇到不透明的物体，在物体的后⾯形成⿊⾊区域即影⼦。

③⽇⾷⽉⾷的形成：当地球在中间时可形成⽉⾷。

如图：在⽉球后1的位置可看到⽇全⾷，在2的位置看到⽇偏⾷，在3的位置看到⽇环⾷。

④⼩孔成像：⼩孔成像实验早在《墨经》中就有记载⼩孔成像成倒⽴的实像，其像的形状与孔的形状⽆关。

3、光线：常⽤⼀条带有箭头的直线表⽰光的径迹和⽅向；（是理想化物理模型，⾮真实存在）4、所有的光路都是可逆的，包括直线传播、反射、折射等。

5、真空中光速是宇宙中最快的速度；c=3×108m/s=3×105 m/s;6、光年：是光在⼀年中传播的距离，光年是长度单位；声⾳在固体中传播得最快，液体中次之，⽓体中最慢，真空中不传播；光在真空中传播的最快，空⽓中次之，透明液体、固体中最慢（⼆者刚好相反）。

一、光现象知识小结1、能发光的物体叫光源。

2、光在同一种介质中是沿直线传播的。

现象：影子的形成。

日食和月食。

小孔成像……3、光在真空中传播速度最快，c=3×108 m/s 。

在水中约为真空中的3/4，玻璃为真空的2/3 。

4、光年是长度单位，指光在1年中的传播距离。

5、光的反射定律：反射光线与入射光线、法线在同一平面内；反射光线和入射光线分居法线两侧；反射角等于入射角。

（镜面反射与漫反射都遵循反射定律）6、平面镜成像的特点：像与物大小相等，像与物的连线与平面镜垂直，像到平面镜的距离等于物体到平面镜的距离。

原理：光的反射现象。

所成的是虚像。

7、球面镜的利用：凸面镜：汽车观后镜……凹面镜：太阳灶，手电筒的反光装置……8、光的折射：光从一种介质斜射入另一种介质时，传播方向会发生偏折，这种现象叫……。

9、光的折射定律：光发生折射时，折射光线、入射光线、法线在同一平面内；折射光线和入射光线分居法线两侧；当光线从空气中折射入介质时，折射角小于入射角；当光线从介质中折射入空气时，折射角大于入射角。

10、光发生反射与折射时，都遵循光路可逆原理。

11、色散：复色光被分解为单色光，而形成光谱的现象，称为色散。

12、白光是由红、橙、黄、绿、蓝、靛、紫、七种单色光组成的复色光。

13、光的三原色：红、绿、蓝颜料的三原色：红、黄、蓝14、透明物体的颜色由通过它的色光决定。

15、不透明的物体颜色由它反射的色光决定的。

16、当白色光（日光等）照到物体上时，一部分被物体吸收，另一部分被物体反射，这就是反射光，我们看到的就是反射光，不反射任何光的物体的颜色就是黑色。

常见的光学仪器1、凸透镜对光有会聚作用，凹透镜对光有发散作用。

平行于凸透镜主光轴的光线会聚于焦点，通过凸透镜焦点的光线平行于主光轴射出，通过凸透镜光心的光线传播方向不变。

凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点。

2、凸透镜的确定方法（1）手摸法：中间厚边缘薄的为凸透镜。

光的折射前面学习知道，光在同一种均匀介质中沿直线传播，那么问题来了，光在不同种介质中怎么传播呢？ 光从一种介质斜射入另一种介质时，光线会发生偏折，这种现象叫做光的折射。

1. 光的折射规律：光从空气中斜射入水中或其他介质中时，折射光线向法线偏折，折射角小于入射角，当入射角增大时，折射角也增大。

当光从空气垂直射入水中或其他介质时，传播方向不变。

2. 在折射现象中，光路是可逆的。

3. 折射的光路图： （1）斜射时空中大角；（2）直射时方向不变。

5.光的折射现象： （1）池水变浅；（2）海市蜃楼；（3） 水中的筷子会“折断”等。

例 1.光线从水中射入空气，反射光线OA与水面之间的夹角为60°，关于入射角α、折射光线与水面之间的夹角β的说法正确的是（）A.α=30°，β＜60°B.α=60°，β＞60°C.α=30°，β＞60°D.α=60°，β＜60°例 2.下列现象中，属于光的折射现象的是（）A.小孔成像B.晴天看见“白云在水中飘动”C.奇妙的光纤D.近视的同学戴上眼镜后能看清物体了例 3.如图所示，一束光线斜射入容器中，并在容器底部形成一光斑，这时向容器中逐渐加水，则光斑的位置将（）A.慢慢向右移动B.慢慢向左移动C.慢慢向水面移动D.仍在原来位置不动例 4.如图，一束光线从三棱镜的AB边射入，从BC边射出．请画出完整光路图。

1.如图所示为光在空气和玻璃间传播的情况，由图可知，入射光线是______，折射角是_______，玻璃在_____侧。

2.学校新建成一个喷水池，在池底的中央安装一只射灯．经过连续几天观察，晓霞同学发现：池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示；池内水面升至a位置时，她在池旁看到亮斑的位置在P 点；水面升至b位置时，她看到亮斑的位置在Q点．则（）A.P点在S点的下方B.P点在S点的上方C.Q点与S点的一样高D.Q点在S点的下方3. 由于视觉原因，用鱼叉刺向水里的鱼往往难于成功．图中能正确解释刺不到鱼的光路图是（）A. B. C. D.4. “井底之蛙”这个成语大家都很熟悉，如图所示，在一个干枯的井底正中央P点有一只青蛙，它的视野范围如图a所示。

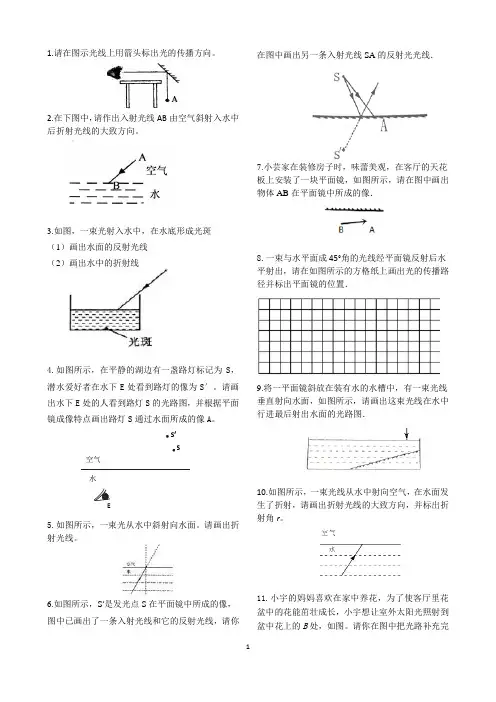

1.请在图示光线上用箭头标出光的传播方向。

2.在下图中，请作出入射光线AB 由空气斜射入水中后折射光线的大致方向。

3.如图，一束光射入水中，在水底形成光斑 （1）画出水面的反射光线 （2）画出水中的折射线4.如图所示，在平静的湖边有一盏路灯标记为S ，潜水爱好者在水下E 处看到路灯的像为S′。

请画出水下E 处的人看到路灯S 的光路图，并根据平面镜成像特点画出路灯S 通过水面所成的像A 。

5.如图所示，一束光从水中斜射向水面。

请画出折射光线。

6.如图所示，S ′是发光点S 在平面镜中所成的像， 图中已画出了一条入射光线和它的反射光线，请你在图中画出另一条入射光线SA 的反射光光线．7.小芸家在装修房子时，味蕾美观，在客厅的天花板上安装了一块平面镜，如图所示，请在图中画出物体AB 在平面镜中所成的像．8.一束与水平面成45°角的光线经平面镜反射后水平射出，请在如图所示的方格纸上画出光的传播路径并标出平面镜的位置．9.将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图．10.如图所示，一束光线从水中射向空气，在水面发生了折射，请画出折射光线的大致方向，并标出折射角r 。

11.小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B 处，如图。

请你在图中把光路补充完空气 水SS ′整并过A 点画出放置的平面镜。

12.如图，一束光线从玻璃砖中垂直玻璃面射入空气中，请画出该光线在空气中的传播路径和方向。

13.在乙图中画出光线经平面镜后的反射光线14.如图所示，一束光线垂直入射到1/4圆形玻璃砖的平面上，请画出光线通过玻璃出射到空气中的光路图。

15.如图，人眼透过玻璃三棱镜观察另一侧的蜡烛A，发现成像在A′处．在A 上选择一点S 画出光路图以表明成像于S′的原理（可以只车一条光线）．16.如图所示，a 、b 是镜前一点光源S 发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a 、b 画出点光源S 的位置．17.如图，一束光从直角三角形玻璃砖AB 面垂直射入，并从玻璃砖AC 面射出．请画出光束进入玻璃砖和离开玻璃砖后的光路．18.如图，一束光线与水平面成30o 角斜射到水面上，同时发生反射和折射，请在图中画出反射光线和折射光线的大致方向，标出反射角的度数。
